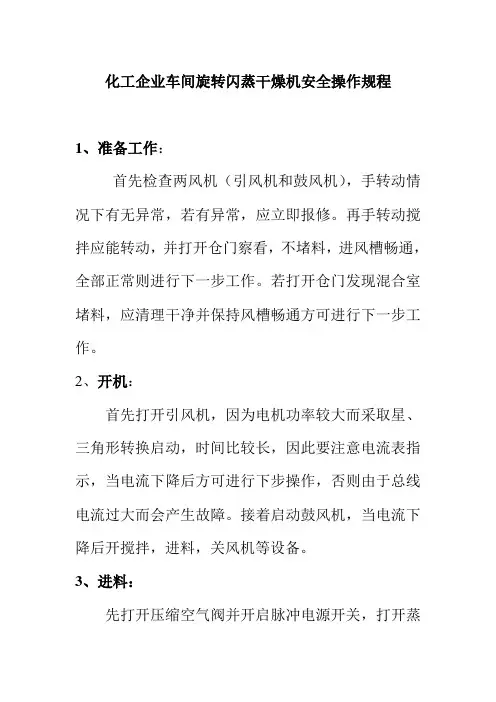

旋转闪蒸干燥机安全操作规程

仅供参考[整理] 安全管理文书

旋转闪蒸干燥机安全操作规程

日期：__________________

单位：__________________

第1 页共3 页

仅供参考[整理]

旋转闪蒸干燥机安全操作规程

准备工作：首先检查两风机（引风机和鼓风机），手转动情况下有无异常，若有异常，应立即报修。再手转动搅拌应能转动，并打开仓门察看，不堵料，进风槽畅通，全部正常则进行下一步工作。若打开仓门发现混合室堵料，应清理干净并保持风槽畅通方可进行下一步工作。

开机：首先打开引风机，因为电机功率较大而采取星、三角形转换启动，时间比较长，因此要注意电流表指示，当电流下降后方可进行下步操作，否则由于总线电流过大而会产生故障。接着启动鼓风机，当电流下降后开搅拌，进料，关风机等设备。

进料：先打开压缩空气阀并开启脉冲电源开关，打开蒸汽阀，控制进风口温度至合适范围，接着开启变频器开始按钮，打开变频进料器，再向进料斗中不断加入待烘物料即可。在烘料过程中要经常注意进风口和混合室的温度指示，进风口温度和蒸汽管网中的压力有关，应经常调整在合适范围。混合室温度与料的干湿以及进料速度等有关，也应经常调整进料速度来保持混合室温度在规定的范围之内。在烘料过程中，应经常注意关风机出料口出料应正常，若出料停止，应用木锤敲击使料落下，如果还不出料，就应停机后，打开关风机将料捣下。

停机：烘料结束后，应关闭进料，关蒸汽使机器空吹10分钟左右，吹净机器中余料，并使机器中温度下降后方可停机，停机顺序按开机时逆方向进行即可。停机后应把捕集器中的料清理干净后方可离开。

第 2 页共 3 页

仅供参考[整理] 安全管理文书

整理范文，仅供参考！

日期：__________________

单位：__________________

第3 页共3 页

旋转闪蒸干燥机安全操作规程

仅供参考[整理] 安全管理文书旋转闪蒸干燥机安全操作规程日期：__________________ 单位：__________________ 第1 页共3 页

仅供参考[整理] 旋转闪蒸干燥机安全操作规程准备工作：首先检查两风机（引风机和鼓风机），手转动情况下有无异常，若有异常，应立即报修。再手转动搅拌应能转动，并打开仓门察看，不堵料，进风槽畅通，全部正常则进行下一步工作。若打开仓门发现混合室堵料，应清理干净并保持风槽畅通方可进行下一步工作。开机：首先打开引风机，因为电机功率较大而采取星、三角形转换启动，时间比较长，因此要注意电流表指示，当电流下降后方可进行下步操作，否则由于总线电流过大而会产生故障。接着启动鼓风机，当电流下降后开搅拌，进料，关风机等设备。进料：先打开压缩空气阀并开启脉冲电源开关，打开蒸汽阀，控制进风口温度至合适范围，接着开启变频器开始按钮，打开变频进料器，再向进料斗中不断加入待烘物料即可。在烘料过程中要经常注意进风口和混合室的温度指示，进风口温度和蒸汽管网中的压力有关，应经常调整在合适范围。混合室温度与料的干湿以及进料速度等有关，也应经常调整进料速度来保持混合室温度在规定的范围之内。在烘料过程中，应经常注意关风机出料口出料应正常，若出料停止，应用木锤敲击使料落下，如果还不出料，就应停机后，打开关风机将料捣下。停机：烘料结束后，应关闭进料，关蒸汽使机器空吹10分钟左右，吹净机器中余料，并使机器中温度下降后方可停机，停机顺序按开机时逆方向进行即可。停机后应把捕集器中的料清理干净后方可离开。第 2 页共 3 页

仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________ 单位：__________________ 第3 页共3 页

旋转闪蒸干燥机使用说明书样本

旋转闪蒸干燥机使用说明书 1 2020年4月19日

旋转闪蒸干燥机使用说明书河北诺达化工设备有限公司一、原理、用途和主要特点：

1、NDXZ系列旋转闪蒸干燥机是我公司研制生产的节能型干燥设备，具有适应物料范围广，能处理膏状滤饼，生产能力大，连续密闭操作以及干燥物料一次成粉等优点。由于设计了独特的破碎机构和进料装置，使得物料在干燥器内能以最短时间分散，强化了传热效果，使热效率达到65％。 2、NDXZ系列旋转闪蒸干燥机适用于滤饼状、膏糊状、泥浆状以及粉状和颗粒状物料的干燥。广泛应用于矿产、化工、轻工、食品、医药等行业。如：轻质碳酸钙、染料、高岭土、五氧化二钒、硫酸锌、磷酸氢钙、活性氧化锌、白炭黑、金霉素、磁性材料以及氧化铝等。 3、NDXZ系列旋转闪蒸干燥机的主要特点：（1）干燥强度大，适用膏糊状和滤饼的干燥；（2）设备体积小，是同样生产能力喷雾干燥设备体积1/10左右；（3）干燥时间短，适用于热敏性的物料；（4）设备本体无粘壁现象；（5）与箱式干燥方式相比，干燥后不用粉碎，可节约能源30～50％；（6）密闭操作，对环境无污染；（7）连续作业，适用于大规模生产。二、NDXZ系列旋转闪蒸干燥机规格及参数： - 1 - 2020年4月19日

- 2 - 2020年4月19日三、系统配置： 1、NDXZ 系列旋转闪蒸干燥机整个系统，由七大部分组成：（1）热风炉（2）干燥塔（3）加料机（4）分离收尘装置：一级旋风分离器、二级布袋收尘器或二级水浴收尘器（5）供、引风机（6）附属装置（7）电气控制系统 2、工艺过程：废气回收二级回收成品成品一级回收加料机湿物料干燥塔热风炉干空气（1）热风炉：为系统提供所需热风，根据物料及用户要求不同，也可由蒸汽或导热油换热器、直燃烟气炉替代。

干燥设备生产闪蒸干燥

干燥设备生产闪蒸干燥（螺旋加料）+回转圆筒焙烧炉+冷却装置流程说明 1、初始含湿量较高（～80%）、易产生“触变”的催化剂使用喷浆闪蒸。 2、闪蒸进风温度较高（≥350℃）时使用轴承冷却润滑系统，低进风温度时可不需要。 3、由于催化剂干品堆比重小（≤0.4）、粒径小（5μm～20μm），旋风除尘器对此种物料扑集率很低，本系统直接采用脉冲布袋除尘器收料，节省空间，能耗低（系统阻力下降），运行成本降低。 4、脉冲布袋除尘器前设计有超温报警装置，保护布袋。 5、脉冲布袋除尘器下椎体可选配破拱装置。 6、焙烧炉为天燃气加热，筒体内以及筒体外部气体可回用只闪蒸干燥，节省能源。 7、焙烧炉分段加热控制，每单元温度都可控，每单元物料温度可直接反应在触摸屏上，方便调整工艺。 8、冷却采用气流冷却，可将焙烧后的物料冷却输送至指定位置。 9、系统采用PLC控制，触摸屏显示，可接入DCS控制系统。流程说明 1、针对催化剂物料粘度较大，易抱轴等特点，本系统加料采用强制喂料系统。 2、由于天燃气燃烧后产生的烟气中有少量的二氧化硫等杂质，系统采用换热式燃气热风炉加热。 3、由于催化剂干品堆比重小（≤0.4）、粒径小（5μm～20μm），旋风除尘器对此种物料扑集率很低，本系统直接采用脉冲布袋除尘器收料，节省空间，能耗低（系统阻力下降），运行成本降低。 4、脉冲布袋除尘器前设计有超温报警装置，保护布袋。 5、脉冲布袋除尘器下椎体可选配破拱装置。

6、焙烧炉采用电阻丝加热，分段控制，每单元温度都可控，每单元物料温度可直接反应在触摸屏上，方便调整工艺。 7、冷却采用冷却螺旋冷却物料，可将焙烧后的物料冷却输送至指定位置。 8、系统采用PLC控制，触摸屏显示，可接入DCS控制系统。

冷冻式压缩空气干燥机安全操作规程

冷冻式压缩空气干燥机安全操作规程 Document number：PBGCG-0857-BTDO-0089-PTT1998

水冷冷冻式压缩空气干燥机安全操作规程 1、系统配置：空气压缩机→压缩空气储罐→压缩空气母管→冷冻式干燥机→供气母管至设备 2、系统配用杭州仕嘉冷冻式干燥机，压力露点温度2-8℃（对应大气露点-23-- 17℃）。 3、空压机、冷干机为一对一配置，开启的空压机及冷干机风量必须相对应，停用的冷干机必须关闭进出口阀门必须关闭。严禁冷干机停机但阀门开启。严禁无载长时间运行。 4、开机前检查电源电压是否正常。观察冷干机制冷系统：冷媒高、低压表，在未开机时两表基本平衡； 5、检查空气管路和空气压力≤是否正常； 6、检查冷却水是否正常，水压为，水温≤32℃，打开冷却水进水阀门（冬季长时间停机时应排出冷却水）；开机检查电流、风扇马达等正常运转3分钟开启压缩空气进出阀门。 7、正常运行时，冷媒低压表指示在范围以内，冷媒高压表在范围以内。 8、开机30分钟检查排水系统自动排放应正常。 9、冷冻系统冷凝器应定时（2月/次）清洗以保证换热效果。每班手动排水2次，遇高湿天气应适当增加排水次数。水量较多时可少开前端储气罐排水阀少量排水。 10、冷冻式干燥机配有前端、后端过滤器，应保证其底部自动排水阀排水管畅通。 11、控制仪表说明： 1）、冷媒低压表：指示蒸发器内冷媒的饱和压力值。 2）、冷媒低压表：指示冷媒的冷凝压力值。 3）、空气压力表：指示压缩空气在冷干机出口处的压力值。 4）、运行指示灯（RUN）：此灯亮则表示冷干机正在运转工作。 5）、通电指示灯（POWER）：此灯亮则表示电源接通。 6）、电流过载保护跳脱指示灯：此灯亮则表示压缩机工作电流过载。此时请再按一次停机按钮。 7）、 8）、启动按钮（START）：按下此钮，冷干机被接通电源开始运转工作。

喷雾干燥塔的知识,工作原理、操作规程、故障修复

1、干燥速度快，完成只需数秒钟; 2、适宜于热敏性物料干燥; 3、使用范围广:根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产; 4、由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和溶解性; 5、生产过程简化，操作控制方便。喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便; 6、为了使物料不受污染和延长设备寿命，凡是与物料接触部分，均可以采用不锈钢材料制造。喷雾干燥塔的主要类型1离心喷雾高速离心喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。最适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时，喷雾干燥是一道十分理想的工艺。

性能特点： 1）干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。 2）产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。 3）生产过程简化，操作控制方便。对于含湿量40-60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，控制和管理都很方便。适应物料： ?化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。 ?塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。 ?食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。 ?食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。 ?糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。 ?陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等。

旋转闪蒸干燥机故障问题

旋转闪蒸干燥机故障问题闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备，特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。旋转闪蒸干燥机技术先进，设计合理，结构紧凑，适用范围广，生产能力大，产品质量好，效率高，节能，在一个设备内干燥、粉碎、筛分一次性完成，消除环境污染，旋转闪蒸干燥机整机性能达到国际先进技术。目前在制药、生物、食品、化工等领域已经有了它的用武之地。但在每个领域中其选型的标准却不尽相同，这是因为各个领域的干燥物料的要求及参数有较大的区别。用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、中药饮片等含水率高、而物料温度不允许高的物料尤为合适；闪蒸干燥机具有干燥速度快、蒸发强度高、产品质量好的优点。对于脱水滤饼的膏状物料，需经造粒或制成棒状后亦可干燥。干燥完毕后可直接包装，无需粉碎。多种加料装置供选择，加料连续稳定，过程中间不会产生架桥现象。干燥机底部设置特殊的冷却装置，避免了物料在底部高温区产生变质现象。特殊的气压密封装置和轴承冷却装置，有效延长传动部分的使用寿命。特殊的分风装置，降低了设备阻力，并有效提供了闪蒸干燥机的处理风量。干燥室装有分级环及旋流片，物料细度和终水份可调。干燥室内周向气速高，物料停留时间短，有效防止物料粘壁垒森严及热敏性物料变质现象，达到高效、快速、小设备、大生产。闪蒸干燥机主要由进风系统、加热系统、加料系统、干燥主机、收料除尘系统、排风系统、控制系统等组成。工作时，湿物料由螺旋加料器进入干燥室，物料在干燥室中与高速旋转的热风相遇，细粉状物料被热风带着向干燥室上端移动，不能带走的物料落在干燥室底部，被底部的粉碎装置打碎，物料被迅速分散，物料与热风的接触面积迅速增大。在离心力的作用下（顶部有分级装置），达到干燥程度和一定细度的产品被吹出分级装置，物料在此过程中得到快速干燥。旋转闪蒸干燥机在使用的时候降压过度操作人员就会无从下手，遂只有暂停生产，等待维修，那遇到此问题，那如何让解决呢？只要检查以下几个步骤，就能轻松解决。 1、如果是由于管路阀门未全开，那么把阀门全开就可以解决这个故障了。 2、管径太小也会使得闪蒸干燥机出现此故障，所以我们只要把管径适量的加大，也就可以了。

旋转闪蒸干燥机使用说明书

旋转闪蒸干燥机使用说明书河北诺达化工设备有限公司

一、原理、用途和主要特点： 1、NDXZ系列旋转闪蒸干燥机是我公司研制生产的节能型干燥设备，具有适应物料范围广，能处理膏状滤饼，生产能力大，连续密闭操作以及干燥物料一次成粉等优点。由于设计了独特的破碎机构和进料装置，使得物料在干燥器内能以最短时间分散，强化了传热效果，使热效率达到65％。 2、NDXZ系列旋转闪蒸干燥机适用于滤饼状、膏糊状、泥浆状以及粉状和颗粒状物料的干燥。广泛应用于矿产、化工、轻工、食品、医药等行业。如：轻质碳酸钙、染料、高岭土、五氧化二钒、硫酸锌、磷酸氢钙、活性氧化锌、白炭黑、金霉素、磁性材料以及氧化铝等。 3、NDXZ系列旋转闪蒸干燥机的主要特点：（1）干燥强度大，适用膏糊状和滤饼的干燥；（2）设备体积小，是同样生产能力喷雾干燥设备体积1/10左右；（3）干燥时间短，适用于热敏性的物料；（4）设备本体无粘壁现象；（5）与箱式干燥方式相比，干燥后不用粉碎，可节约能源30～50％；（6）密闭操作，对环境无污染；（7）连续作业，适用于大规模生产。

二、NDXZ 系列旋转闪蒸干燥机规格及参数：三、系统配置： 1、NDXZ 系列旋转闪蒸干燥机整个系统，由七大部分组成：（1）热风炉（2）干燥塔（3）加料机（4）分离收尘装置：一级旋风分离器、二级布袋收尘器或二级水浴收尘器（5）供、引风机（6）附属装置（7）电气控制系统 2、工艺过程：废气回收二级回收成品成品一级回收加料机湿物料干燥塔热风炉干空气（1）热风炉：为系统提供所需热风，根据物料及用户要求不同，也可由蒸汽或导热油换热器、直燃烟气炉替代。

催化剂中试放大操作安全注意事项

催化剂中试放大操作安全注意事项催化剂是化工工艺过程的技术核心，绝大多数的化工生产均采用催化工艺技术。催化剂中试放大是催化剂实验室技术转化为工业化批量生产的必经环节。以下内容是根据催化剂中试放大工艺技术特点编制的催化剂中试放大操作安全注意事项，供大家参考。第一节浸渍法催化剂制备工艺 1.1浸渍法催化剂流程简述准备焙烧后的颗粒状催化剂载体称重，加入浸渍罐，根据工艺要求，进行真空负压处理；在调配罐内加入定量纯化水，升温后逐步加入活性金属组分原料，配制成浸渍溶液；将浸渍溶液按照液固比负压吸入浸渍罐，浸渍工艺结束后固液分离。也可进行多次浸渍以获得需要的浸渍量。 1.2浸渍法催化剂制备工艺主要设备浸渍法催化剂制备工艺中涉及主要设备包括浸渍罐、调配罐、振动干燥机、高温网带炉等。 1.3浸渍法催化剂制备工艺操作安全注意事项 1.3.1浸渍罐和调配罐均属压力容器，使用前必须办理特种设备相关手续，人员上岗前必须取得特种设备作业人员从业资格证、持证上岗，在使用浸渍罐和调配罐投料、负压抽真空、浸渍溶液配制岗位操作时必须严格遵守压力容器反应釜设备使用操作规程。 1.3.2浸渍溶液多为重金属化合物，含有较强的酸碱性，操作时很

易接触到皮肤、面部，所以操作前必须佩戴防护面罩、眼镜，有条件穿戴防护服。 1.3.3浸渍溶液为贵金属化合物组分时，更需要考虑操作设备的密闭性，采取严密的保障措施，严防贵金属溶液跑、冒、滴、漏等现象的发生，以免造成严重的经济损失。 1.3.4浸渍后湿状颗粒物料，进入振动干燥机干燥操作前或生产结束，必须对设备内部进行彻底清理，清理时，必须切断振动电机电源，以防触电事故发生。 1.3.5因振动干燥机采用导热油作为热源，导热油温度高达200℃左右，操作人员必须佩戴高温防护手套操作设备，时刻防止烫伤事故发生。 1.3.6浸渍物料干燥后，下一步进行高温网带炉催化剂成品活化焙烧，设备内部温度高达500~800℃，出料温度即使经过冷却段，也可能不低于100℃，操作人员也必须佩戴高温防护手套，防止灼烫事故发生。 1.3.7高温网带炉传动部分由传动电机控制传送速度，有时可能跑偏，纠偏时严禁徒手操作会存在安全隐患因素，佩戴手套需使用专用工具按照操作规程认真操作。 1.3.8高温网带炉为电加热，加热功率550kW，电热元件众多，在进行使用、维护、保养、检修等操作环节，都需要考虑时刻发生触电事故的可能性，不可掉以轻心。第二节沉淀法催化剂制备工艺 2.1沉淀法催化剂流程简述

滚筒干燥机安全操作规程及注意事项

编号：SM-ZD-86325 滚筒干燥机安全操作规程及注意事项 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改

滚筒干燥机安全操作规程及注意事项简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1、安全操作规程：（1）、开车前做好下列准备工作： A、检查高温烟气闸门及热风炉系统是否正常工作； B、检查各导管和调节阀门及附属设备是否正常运行； C、检查给料、卸料及输送设备有无杂物。 (2)、开车顺序： A、点燃热风炉，调节炉内煤层厚度及鼓引风量，使煤粉炉温度缓慢提升； B、启动袋除尘压缩空气系统，将储气罐压力调至0.5～ 0.7Mpa； C、开动引风机； D、开动螺旋输送机、出料皮带机； E、开动干燥机电机控制系统；

F、开动入料系统运输设备。 (3）、停车顺序： A、停车前30分钟，对热风炉开始压火同时停止喂料，停车时打开热风炉短路烟道闸门放空热量； B、待干燥机筒体内的物料全部卸完后，筒体冷却后，方可关闭干燥机的传动电机； C、停止出料皮带机； D、停车后每隔15～20分钟转动一次筒体，直至筒体冷却为止，以防筒体变形，如因事故停车，除马上停止供燃料煤、打开短路烟道放空热量外，同时也应按上述方法转动筒体，筒内的物料也应排空，直至筒体冷却为止。 (4)、干燥机在操作过程中常见的问题，产生的原因及消除的方法： A、烘干后的物料终水分大于规定值，产生的原因是按生产能力加料，而与之相配的热量不足，应提高炉温（但入机的热气体的温度不得超过750℃），所以应减少湿物料的喂入量。 B、烘干后物料的终水分低于规定值，产生的原因是热量

喷雾干燥塔的知识,工作原理、操作规程、故障修复

喷雾干燥塔是一种可以同时完成干燥和造粒的装置，是在生物农药、医药、食品微生物等领域很常见的一种设备。今天小七为大家详细介绍喷雾干燥塔的工作原理、特点、操作规程、常见故障修复方法以及操作注意事项，让七友短时间内对喷雾干燥塔有一个深度了解！主要功能：可将溶液状态的物料喷入喷雾干燥塔中，物料干燥后呈固体粉末状态出料，按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。多数用于生物农药，医药，食品微生物的干燥。

作用原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器或高压雾化器，喷雾成极细微的雾状液珠，与空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，微尘物料由脉冲布袋收集器收集，废气由风机排空。喷雾干燥塔的特点

XSG系列旋转闪蒸干燥机技术说明

欢迎拨打我们的销售热线一三六一六一一二九八八，我们24小时专业为您服务。非标设计定制闪蒸、带式、喷雾、盘式、流化床、桨叶、回转窑、煅烧、气流、沸腾、真空、烘箱等混合制粒设备，良好的信誉，优越的品质，完善的服务！（公司承诺：此设备如经厂家调试，任然不好正常运行，公司全额退款退货，保证客户购买零风险。）一、XSG系列旋转闪蒸干燥机用途及适用范围：本系列干燥机适用于各种滤饼状、粉状、颗粒状、块状、泥浆状物料的干燥，广泛适用于食品、化工、医药、建材等行业。二、XSG系列旋转闪蒸干燥机工作原理：热空气由入口以适宜的喷动速度从干燥机底部切线进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。干燥后的物料（呈粉状）与湿热的空气一起进入旋风分离器，固体物质被收集下来（采用关风机连续出料），空气及少量微粒则完全被收集起来，通过反吹风机的作用，粉粒料进入除尘器锥体，定时开启下料蝶阀，便可把物料排出。三、XSG系列旋转闪蒸干燥机主要特点：（1）由于物料受到离心、剪切、碰撞、磨擦的作用而被微粒化，呈高度分散状态，固气两相间的相对速度较大，故而强化了传质传热，

使该机生产强度提高。（2）干燥气体进入干燥机底产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除了粘壁现象。（3）在干燥机底部高温区，物料不与热表面直接接触，并装有水冷装置，适合热敏性物料的干燥。（4）由于干燥室内气速高，物料停留时间短，故物料温度较低，干燥后物料颜色保持不变，没有变色或烤糊烤焦现象。（5）干燥室上部加装有陶析环及旋流片，可以控制出口物料的粒度及湿度，以达到不同物料的终水份和粒度的要求。（6）与物料接触处均采用不锈钢制作，表面光洁，不粘料；主机采用特殊结构密封，不积料，干燥过程中不易咬死。四、XSG系列旋转闪蒸干燥机工艺流程：螺旋加料器自备热风干燥主机旋风分离器收料废气排放引风风机风量调节阀布袋除尘器五、XSG系列旋转闪蒸干燥机供货详细说明：本机组是由六大部分组成：加热器、螺旋加料器，干燥主机、旋

详细解读闪蒸干燥机的内部结构设计

闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备，特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。湿物料在干燥塔内干燥时间仅为5-8秒，水份瞬间蒸发，干燥出的产品质量与干燥的温度，风速，风量，破碎的速度有很大关系，闪蒸干燥机作为一种新型的设备，具有科技含量高，标准化高，环保、安全，低耗，维修简单等优点，闪蒸干燥机设备结构紧凑，占地面积小，集干燥、粉碎、分级为一体，是旋流技术、流化技术、喷动技术及对流技术的有机结合，干燥后不需要再粉碎、筛分，简化了生产工艺，节省了动力和设备费用。闪蒸干燥机由加热器、加料器、搅拌破碎系统、分级器、干燥主管、旋风分离器、布袋除尘器、风机等组成。闪蒸干燥机底部设置倒锥形体结构，使干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态，并使热风沿椎体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性;可使轴承放在机外，有效防止轴承在高温区工作，从而延长了轴承的使用寿命。闪蒸干燥机上部设置分级器。通过改变分级器的孔直径和分级段的高度，进而改变空气流速，控制离开干燥器的粒子的尺寸和数量、最终达到控制含水量及物料在干燥段内的停留时间。闪蒸干燥机搅拌轴的转数由无级调速电机控制。根据产品粒度要求选择不同的转速，搅拌轴转速越快，产品的粒度就越小。闪蒸干燥机搅拌齿上设置刮板。物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。闪蒸干燥机加料机的螺旋输送机转数由无机调速电机控制。根据物料性质和干燥工艺参数控制加料速度。在选择干燥过程时，鉴别材料的干燥性能具有至关重要的意义。物料可以分成吸湿性和非吸湿性两种。吸湿性物料能够从周围环境吸收水分，非吸湿性材料不能从环境中吸收水分。对于非吸湿性物料，任何环境中存在的水分都保留在表面，成为“表面水分”而易于被清-除。不过由非吸湿性物料制成的胶粒也可能因为添加剂或填料的作用而变得具有吸湿性。直接，燃气闪蒸干燥机系统可以消-除这些问题。一个这样的系统被设计为处理含有40％水的超细，球磨硅酸锆的浆料和所述材料转化为自-由流动的干燥粉末具有低于1％的^终水分含量。平均颗粒尺寸通常小于5微米，并以每小时2200磅的生产速率是公系统的容量之内。闪蒸干燥机被设计成循环，连续地进行干燥和破碎浆料成自-由流动的粉末在闭环操作。在常规的硅酸锆干燥，物料浆料须手动倒入托盘，其被放置在垂直机架并进入干燥炉长达48小时。由此产生的砖然后手动加载和地面机械厂，以满足产品规格。用闪蒸干燥机，则不需要事先制砖和无机械研磨是需的，节省了时间和精力。

喷雾干燥机安全操作规程模板_1

工作行为规范系列喷雾干燥机安全操作规程（标准、完整、实用、可修改）

编号：FS-QG-82959喷雾干燥机安全操作规程 Spray dryer safe operating procedures 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。闭式系统:请选择闭式系统键，(关闭、排气阀、自动)打到自动，(手动、袋滤反吹、自动)打到自动 1、开机前，请确认水、气、电已满足设备要求;请再次确认所有紧固件已收紧，检查门已关紧。 2、开冷却循环水，开总控制电源(位于墙上)，及控制电柜左上角开关，开启冷冻机。 3、准备往系统注入氮气:检查三个阀门，V-3(关)、V-2(关)、V-4(开)。 4、将氮气分压关闭，开总阀，然后将分压调至0.4MPa。 5、系统内导入氮气:V-101(开)，V-102(开)，V-103(开得较小)，V-106(开得较小，使其流量在0.5左右)，调节V-102与V-103间的三联过滤器，使其压力在0.1MPa，V-104(开得较小，压力在0.1MPa左右)。

6、至氧气浓度低于规定的浓度(3%)时，V-103(关)，V- 2(开)，V-4(关)，然后启动循环风机5-10分钟，使氧气浓度维持在3%(系统不漏气)。 7、开启雾化器(频率为0HZ)，开启电加热，开供料泵，开蠕动泵(温度未达到设定值时，不得供料)，当温度达到100℃后(设定温度在100℃以上)，调节雾化器频率至30-40HZ。 8、当热风入口温度达到已设定温度并稳定时，将雾化器的频率慢慢调制50HZ。开启蠕动泵，喷溶剂，使出口温度达到设定值并稳定(此时可观察溶剂是否喷出，出口温度的变化情况)。 9、当入口温度与出口温度达到设定值时，迅速将溶剂切换至原料液。并调节雾化器旋钮至规定转速。 10、喷料完毕后，将原料液切换至溶剂，并且雾化器频率调至50HZ，并喷雾10分钟左右，此后供料泵关闭，电加热关闭(此时关闭氮气)，慢慢减速雾化器转速至20HZ左右。当进口温度降到90℃关闭可燃气体开关，关闭冷冻机开关，并用空气置换系统内氮气(开V-3，关V-2，开V-4)，雾化器在温度为90℃以下时可关闭，循环风机在温度为60℃以下

喷雾干燥机操作规程

喷雾干燥机操作规程 1．开车前的准备 1.1.管道连接处是否安装好密封材料，然后将其连接，以保证不让未经加热的空气进入干燥室。 1.2.检查静止设备、管道、静密封点、高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 1.3.门和观察窗孔是否关上，并检查是否漏气。 1.4.检查电气联高速离心喷雾干燥机锁、仪表、阀门等是否正常。旋紧筒身底部和旋风分离器底部的授粉器，要求授粉器必须清洁和干燥。在安装前应检查密封圈是否脱落，未脱落方可再旋紧授粉器。 1.5.点动启动离心风机的启动按钮，检查离心风机的运行旋转方向是否正确。 1.6.向离心喷头电机加油口注油至观察孔的二分之一以上，之后打开油循环泵。 1.7.检查离心风机出口处的调节蝶阀是否打开。（注意：不要把蝶阀关死，否则将损坏电加热器和进风管道，这一点必须引起充分注意） 1.8.进料泵的连接管道是否接好，电机和泵的旋转方向是否正确。 1.9.干燥室顶部安放喷雾头是否盖好，以免漏气。 1.10.关闭进料泵的出口。 1.11.检查进料泵是否正常。（按离心泵的操作规程进行操作、检查） 2.开车 2.1.开启离心风机，检查风机类设备的运行情况：包括是否有高速离心喷雾干燥机振动、异声、异味等，电机及轴承的温度是否正常，地脚螺丝是否有松动。 2.2. （先开蒸汽加热）开启电加热器（电加热是起辅助加热作用），并检查是否漏电（如果漏电，控制柜会自动跳掉）。进行筒身预热，预热温度在180-220℃之间。 2.3.打开关风机。

2.4.放置离心喷雾头，开启离心喷头，将雾化器的频率慢慢调到一定的频率（根据实际情况确定），让喷头达到该频率条件下的最高转速时，开启进料泵，打开进料泵的出口阀门。同时打开筒身底部和旋风分离器底部的授粉器，接受料物。（连续生产的时候不需要每批物料都清洗，需要根据物料的腐蚀性来确定，洗离心喷头时一般不需要拆卸，用螺杆泵打清水清洗。） 2.5. 慢慢打开离心喷头的阀门，使下料量由小到大，否则将产生粘壁现象，直到调节到适当的要求，以保持排风温度为一个常数（？）℃。 2.6.干燥后的成品被收集，在塔体下部和旋风分离器下部的授粉器内，在授粉器未经充满前就应调换，在调换授粉器时，必须先将上面的蝶阀关换方可进行。 3．正常维护检查内容： 3.1.每小时记录一次工艺高速离心喷雾干燥机参数和主要设备电流，认真做好生产记录。 3.2. 检查静止设备、管道、溜槽、静密封点高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 3.3. 检查泵类设备的运行情况：包括是否高速离心喷雾干燥机有振动、异声，电机及轴承温度是否正常，地脚螺丝是否有松动，出口压力是否正常。 3.4.离心喷头的保养 3.4.1．在使用过程中如有杂声和振动，应立即停车取出雾化器，检查喷雾盘内是否附有残留物质，如有，应及时进行清洗。 3.4.2．检查轴承和衬套，以及轴、齿轮等传动机件有否异常，如发现，应及时更换损坏部件。 3.4.3．机械传动雾化器是采用高速齿轮转动。必须用高速润滑冷却油液不断地循环冷却，使齿轮、轴、轴承得到良好的润滑。（可用液压油或锭子油）使用油的粘度不宜太高。 3.4.4．为增加雾化器使用寿命最好将喷头交替使用，连续8小时或据情况轮换。滚动轴承的润滑油在150~200小时应调换一次。使用中每隔1~2小时可揿动油杯开关加入几滴润滑油润滑衬套，即将油杯顶上的小手柄上下翻动几下，然后将小手柄放平，若竖直的话，油杯一直处于加油状态，油杯的油很快加完，由于加油太多还将污染产品。 3.4.5．使用完毕后，应喷水清洗。

旋转闪蒸干燥机的原理与设计

旋转闪蒸干燥机的原理与设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

旋转闪蒸干燥机的原理与设计 1概述旋转闪蒸干燥装置是一种将干燥技术和流态化技术综合为一体的干燥设备，它克服了干燥设备能源消耗大和流化床干燥不均匀的缺点，集两者之所长，成为具有高效、节能、快速等特点的理想干燥设备。它特别适合于膏状物、滤饼等物料的直接干燥，弥补了耙式干燥效率低、产量小的不足，改变了喷雾干燥先稀释再进行喷雾处理的复杂过程。数年来，旋转闪蒸干操广泛应用于轻工、石油、化纤、食品、矿山、涂料、染料及中间体等化工行业的高粘度、高稠度、熟敏性膏状物料的干燥。与其他干操设备相比，旋转闪蒸干燥装置技术先进、设备紧凑、操作简单、维修方便，强化了气固传热效果，使干燥时间大为缩短，产品产量及质量大大提高，节能效果十分显着。 2旋转闪蒸干燥机的构造及原理 2．1 干燥机的构造：旋转闪蒸干燥机如下图所示，主要由热风分配器、螺旋加料器、搅拌器、分级器、旋转干燥室等几部分组成。干燥室底部设置倒锥体结构，其外圆环为热风分配器，与热风入口相连，热风与此以圆环状分布在筒体外周，从简体底部狭缝以切线方向进入流化段形成旋转风场。环隙尺寸是直接影响干燥机工作状况的主要参数。倒锥体结构，可使热风流通截面自下而上不断交大，底部气速相对较大，上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也外于流化状态。另外，倒锥体结构还缩小了搅拌轴悬臂部分的长度，增加了运转的可靠性，还可有效地防止轴在高温区工作的恶劣状况，从而延长轴承

的使用寿命。流化段内设有搅拌器，用来破碎、混合物料，使热风和物料充分接触并保证粒子在干燥室高温区停留时间为最短，为防止物料在搅拌器作用下抛向四壁，粘结在四壁上出现“结巴”现象，会导致不能正常操作，搅拌齿上安装刮板，并与室底及器壁都有微小间隙，可以保证物料在与器壁粘结牢固之前便将其剥落。另外，搅拌转数也应合理选择，其转速的常规范周为50"-"500转／分。搅拌轴与干燥器底部有良好的密封装置。干燥室顶部的分级器是一个有一定的角度的带孔园形板。分级器的作用主要是将颗粒较大、还没有干燥的物料分离挡下，以继续进行干燥，从而保证满足产品粒度分布窄、湿含量均匀一致的要求。分级器孔径大小和高度决定干品粒度，当高度一定时，孔径越小其产品的粒度越细。 1、热风分配器 2、螺旋加料器 3、搅拌器 4、分级器 5、旋转干燥室 2．2干燥原理根据干燥过程中发挥的作用可以把主体设备分为三部分：底部是流化段，中间部分是干操段，上面是分级段。各段结构不同，所起作用不一样，我们初步加以分析： (1)流化段是物料入口以下部分，内设有搅拌器。它能帮助破碎高粘性物料，使湿料与干燥热空气充分接触，产生最大的传热系数。干燥热风从切线方向以一定风速进入干操器底部环形通道，从壳底缝隙进入流化段。由于通道截面突然减小，使动能增加、风速增大，这样在器内形成具有较大风速的旋转风场。物料自螺旋输送器进入干燥器后，首先承受搅拌器的机械粉碎，在离心、剪切、碰撞的作用下物料被微料化，与旋转热风充分接触形成流化床而被流态化。处于流化状态的颗粒表面完全暴露在热风中，彼此间互相碰撞和磨擦，同时水分蒸发，

2#车间操作规程Microsoft Word 文档 (2)(1)

2#车间操作规程

开棉机操作规程一、棉花粉碎机开机前首先检查开棉机刺轮、粉碎机刀具、螺丝、筛网是否有损坏、松动。然后给设备送电检查压缩空气压力并调整好粉碎机降温水水量。开棉机开机顺序开启粉碎机降温循环水--三楼接棉处关风器--风送--料仓下关风器--原料仓上的脉冲阀门-开刺轮--开主机--关风器---搅拌---风机---输送带停机顺序：输送带--刺轮电机--主机--风机--搅拌--关闭原料仓脉冲--关风器--风送风机--接棉关风器--关闭降温水阀门 2.岗位人员培训合格后方可上岗，并穿戴好相应的防护用品。 3.清理设备或关风器等必先停电。反应釜操作规程 1.检查釜内是否有杂物、余料，打开两端降温水、喷淋水、减速机降温水，检查压盖是否有松动现象或紧固不均匀现象。检查反应釜减速机端尼龙棒有无磨损。 2.先开启甘油泵、再把反应釜变频调整到6HZ，待运转正常后开始加棉花，加完棉后，提前开启真空泵，抽釜内真空到-0.09MPa,并充氮气至0.01MPa，再抽到-0.09MPa，调变频至50HZ，加氯甲烷喷淋200公斤。 3.泄釜压至气柜，同时精馏开启压缩机，压力平衡至0.1MPa后开始往釜内喷液碱。

4.喷完液碱后，用氮气把管线内的液碱压入釜内针阀和球阀。 5.喷完液碱后，开始加醚化剂，加前先观察计量槽压力，环氧丙烷增至0.3MPa，氯甲烷增至0.6-0.7MPa，依次加入环氧丙烷、氯甲烷，加时一定要及时观察釜内温度和压力变化，严禁超压。 6.MHI升温至1.0MPa,待压力控在0.9-1.15MPa时，计时30分钟。MHII升温至1.65MPa计时，压力控制在1.6-1.85MPa，计时1小时45分钟。反应结束，开启向精馏塔的泄压阀门，开始泄氯甲烷，阀门不易开大，防止物料带入管线和塔中，泄压至0.8MPa时，开启压缩机，把反应釜内余压通过管排卸至气柜到0.1MPa以下，关闭泄压阀，缓慢开启放空。 7.向反应釜内加入规定量的残液和软水后，搅拌10分钟后开始压料。三、岗位人员培训合格后方可上岗，并穿戴好相应的防护用品。加醚化剂时必须双人双检。反应操作人员与精馏人员配合好。打料工序操作规程一、压料前的准备 1、观察出料反应釜釜底阀是否打开，看一下别的釜的釜底阀是否关闭。 2、通知压滤罐人员改好管线或打开阀门准备压料。二、压料 1、把管线改好，问清楚压几号釜，打开球阀并同时打开釜底阀，听到有响声后，再摸一下管线是否发热，管线发热说明料已压出。

洗衣房烘干机安全操作规程通用版

操作规程编号：YTO-FS-PD739 洗衣房烘干机安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards

精品规程范本编号：YTO-FS-PD739 2 / 2 洗衣房烘干机安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、检查并清洁机体，开启电源制和蒸汽阀开关。 2、每天第一次开机，应到烘干机背后把隔夜的冷水放掉，直至有蒸汽喷出。 3、每天分5次清洁机底的尘网，时间分别为：10：00、12：00、14：00、16：00及下班前。 4、机器工作期间，员工留意运行情况，发现异常或出现故障，应立即切断电源，向主管报告。 5、工作完成后关闭电源制和蒸汽阀开关，清洁机体，烘干机内不能摆放任何布草过夜。该位置可输入公司/组织对应的名字地址 The Name Of The Organization Can Be Entered In This Location

闪蒸干燥机.

三、旋转闪蒸干燥机旋转闪蒸干燥装置是20世纪80年代在国外新推出的一种将干燥技术和流态化技术综合为一体的新型干燥设备，它克服了喷雾干燥设备高，能源消耗大和流化床干燥不均匀的缺点，集两者之所长，成为具有高效、节能、快速等特点的理想干燥设备。它特别适合于高黏度膏状物、滤饼等物料的直接干燥，并可一次获得颗粒微细的粉体，弥补了耙式干燥效率低、产量小的不足，改变了喷雾干燥先稀释再进行喷雾处理的复杂过程；由于热风与物料接触时间短，可以对触变性、热敏性物料及生物菌体进行干燥，并具有防止焦化变色的作用。几年来，旋转闪蒸干燥广泛应用于轻工、石油、化纤、食品、矿山、涂料、染料及中间体等化工行业的高黏度、高稠度、热敏性膏状物的干燥。与其他干燥设备相比，旋转闪蒸干燥装置技术先进、设备紧凑、操作简单、维修方便，强化了气固传热效果，使干燥时间大为缩短，产品产量及质量大大提高，节能效果十分显著，设备占地面积小，既节省能源又节约投资。因此，这种装置出现后立即引起了世界各大化学工业公司的重视，纷纷引进用于各种物料的干燥。现在世界大约有17个国家引入了这种装置。 3.1旋转闪蒸干燥器的工业流程旋转闪蒸干燥流程如图所示，主要由空气过滤器1、加热器2、加料器3、热风分布室4、闪蒸干燥器5、分级室6、旋风收集器7、布袋除尘器8、引风机9等主要设备构成。来自压滤机的膏状物料在加热器中经搅拌初步破碎后，由螺旋加料器定量送入干燥器流化段，在流化段被搅拌器进一步离心、破碎，干燥过程中所需新鲜空气由过滤器引入，经加热期加热到所要求温度，送入热风分布器，经干燥器底部狭缝以较大风速进入流化段，与被搅拌物料充分接触，促使物料形成流化状态开始沸腾。由于物料处在离心、搅拌、粉碎的状态下，块状（或球形）物料表层迅速干燥，并分离形成体积较小的球形或不规则

喷雾干燥机安全操作规程示范文本

喷雾干燥机安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

喷雾干燥机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。闭式系统：请选择闭式系统键，（关闭、排气阀、自动）打到自动，（手动、袋滤反吹、自动）打到自动 1、开机前，请确认水、气、电已满足设备要求；请再次确认所有紧固件已收紧，检查门已关紧。 2、开冷却循环水，开总控制电源（位于墙上），及控制电柜左上角开关，开启冷冻机。 3、准备往系统注入氮气：检查三个阀门，V－3 （关）、V－2（关）、V－4（开）。 4、将氮气分压关闭，开总阀，然后将分压调至 0.4MPa。 5、系统内导入氮气：V－101（开），V－102 （开），V－103（开得较小），V－106（开得较小，使其

流量在0.5左右），调节V－102与V－103间的三联过滤器，使其压力在0.1MPa，V－104（开得较小，压力在0.1MPa左右）。 6、至氧气浓度低于规定的浓度（3％）时，V－103（关），V－2（开），V－4（关），然后启动循环风机5－10分钟，使氧气浓度维持在3％（系统不漏气）。 7、开启雾化器（频率为0HZ），开启电加热，开供料泵，开蠕动泵（温度未达到设定值时，不得供料），当温度达到100℃后（设定温度在100℃以上），调节雾化器频率至30－40HZ。 8、当热风入口温度达到已设定温度并稳定时，将雾化器的频率慢慢调制50HZ。开启蠕动泵，喷溶剂，使出口温度达到设定值并稳定（此时可观察溶剂是否喷出，出口温度的变化情况）。 9、当入口温度与出口温度达到设定值时，迅速将溶剂
