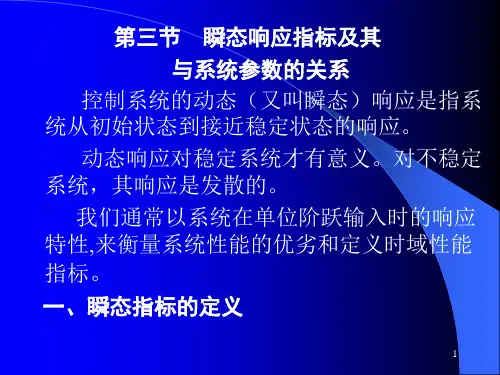

时域瞬态响应性能指标
时域瞬态响应性能指标包括：
（1）上升时间 （Rise
Time ） ：响应曲线从零时刻到首次到达稳态值的时间，即响应曲线从零时刻上升到达稳态值所需的时间。如系统无超调，理论上到达稳态值时间需无穷大，则上升时间定义为响应曲线从稳态值的10%上升到稳态值的90%所需的时间。
（2）峰值时间 （Peak Time ） ：响应曲线从零时刻到达峰值的时间，即响应曲线从零上升到第一个峰值点所需的时间。
（3）最大超调量 （Maximum Overshoot ） ：单位阶跃输入时，响应曲线的最大峰值与稳态值之差。通常用百分数表示。
（4）调整时间 （Settling Time ） ：响应曲线达到并一直保持在允许误差范围内的最短时间。
（5）延迟时间 （Delay
Time ） ：响应曲线从零上升稳态值50％所需的时间。 （6）振荡次数 ：在调整时间响应曲线振荡的次数。
上升时间、峰值时间、调整时间、延迟时间反映系统的快速性，而最大超调量 、振荡次数反映系统的相对稳定性。
欠阻尼：
1.上升时间
2.峰值时间
3.最大超调量
4.调整时间
5.上升时间
r t p t p M s t d t )(11)(12βπζωβπω--=-=n d r t 21ζωπωπ-==n d p t 221)1(ζζπζωπζω----==e e M n n p n s t ζωζ2
1ln 05.0ln ---=n d t ωζ7.01+=
自动控制实验一典型环节及其阶跃响应分析
广东工业大学实验报告 分数：实验题目典型环节及其阶跃响应分析 一、实验目的 1、掌握控制模拟实验的基本原理和一般办法。 2、掌握控制系统时域性指标的测量方法。 二、实验原理 1.模拟实验的基本原理： 控制系统模拟实验采用复合网络法来来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。若改变系统的参数，还可以进一步分析参数对系统性能的影响。 三、实验仪器 1、EL-AT-II型自动控制系统实验箱一台 2、计算机一台 四、实验内容 1、比例环节 比例环节的模拟电路及其传递函数如下 当R2=200K时，其输出波形如下图：
由上图可得，实际K=2449/1029=2.37 理论值K=2 误差：y=|k`- k|/ k *100% =|2.37-2|/2*100% =18.5% 当R2=400K时，其输出波形如下图： 由上图可得，实际K=4389/1029=4.27 理论值K=4 误差：y=|k`- k|/ k *100% =|4.27-4|/4*100% =6.75% 数据分析：从图中可以看出，比例环节最大的特点就是时间响应快，一旦有输入信号，输出立即响应。且实际K存在一定误差，分析电路可知，误差是由R1、R2的实际值存在偏差而导致的，同时和放大器的结构参数也有关系。 2、惯性环节
惯性环节的模拟电路及其传递函数如下 G(S)=-K/TS+1 K=R2/R1 T=R2C 当C=1uF 时，其输出波形如下图： 由上图可得，实际T=0.076s 理论值T=0.1s 误差：η1=|T`- T|/ T *100% =|0.076-0.1|/0.1*100% =24% 当C=2uF 时，其输出波形如下图：
典型环节的时域响应的实验报告
实验报告 时域抽样与频域抽样 一、实验目的 加深理解连续时间信号离散过程中的数学概念和物理概念，掌握时域抽样定理的基本内容。掌握有抽样序列抽样原序列信号的基本原理与实现方法，理解其工程概念。加深理解频域离散化过程中的数学概念和物理概念，掌握频域抽样定理的基本内容。二、实验原理 离散系统在处理信号时，信号必须是离散序列。因此，再利用计算机等离散系统分析处理连续信号时必须对信号进行离散化处理。是与抽样定理给出了连续信号抽样过程中不失真的约束条件：对于基带信号，信号的抽样频率大于等于2倍的信号最高频率。信号的重建是信号抽样的逆过程。 非周期信号的离散信号的频谱是连续谱。 1、信号的时域抽样与重建， 2、信号的频域抽样 三、实验内容 1、为了观察连续信号时域抽样时抽样频率对抽样过程的影响，在【0,1】区间上以50hz的抽样频率对以下三个信号进行抽样，试画出抽样后的序列波形，并分析产生不同波形的原因，提出改进措施。
（1）x1(t)=cos(2pi*10t) （2）x2(t)=cos(2pi*50t) （3）x3(t)=cos(2pi*100t) (1)t0=0:0.001:0.1; x0=cos(2*pi*10*t0); plot(t0,x0,'r') hold on Fs=50 t=0:1/Fs:0.1; x=cos(2*pi*10*t); stem(t,x); hold off title 00.010.020.030.040.050.060.070.080.090.1 （2） t0=0:0.001:0.1; x0=cos(2*pi*50*t0); plot(t0,x0,'r') hold on Fs=50; t=0:1/Fs:0.1;
典型环节及其阶跃响
自动控制原理实验 典型环节及其阶跃相应 .1 实验目的 1. 学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。 2. 学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。 3. 学习用Multisim 、MATLAB 仿真软件对实验内容中的电路进行仿真。 .2 实验原理 典型环节的概念对系统建模、分析和研究很有用，但应强调典型环节的数学模型是对各种物理系统元、部件的机理和特性高度理想化以后的结果，重要的是，在一定条件下， 典型模型的确定能在一定程度上忠实地描述那些元、部件物理过程的本质特征。 1.模拟典型环节是将运算放大器视为满足以下条件的理想放大器： (1) 输入阻抗为∞。流入运算放大器的电流为零，同时输出阻抗为零； (2) 电压增益为∞： (3) 通频带为∞： (4) 输入与输出之间呈线性特性： 2.实际模拟典型环节： (1) 实际运算放大器输出幅值受其电源限制是非线性的，实际运算放大器是有惯性的。 (2) 对比例环节、惯性环节、积分环节、比例积分环节和振荡环节，只要控制了输入量的大小或是输入量施加的时间的长短(对于积分或比例积分环节)，不使其输出工作在工作期间内达到饱和值，则非线性因素对上述环节特性的影响可以避免．但对模拟比例微分环节和微分环节的影响则无法避免，其模拟输出只能达到有限的最高饱和值。 (3) 实际运放有惯性，它对所有模拟惯性环节的暂态响应都有影响，但情况又有较大的不同。 3.各典型环节的模拟电路及传递函数 （1） 比例环节的模拟电路如图.1所示，及传递函数为： 1 2)(R R S G -=
.1 比例环节的模拟电路 2. 惯性环节的模拟电路如图.2所示，及传递函数为： 其中1 2R R K = T=R 2 C 图.2 惯性环节的模拟电路 3. 积分环节的模拟电路如图.3所示，其传递函数为： 1 11R /1/)(21212212+-=+-=+-=-=TS K CS R R R CS R CS R Z Z S G
典型环节的时域响应实验报告
典型环节的时域响应实验报告 一、实验要求 了解和掌握各典型环节的传递函数及模拟电路图，观察和分析各典型环节的响应曲线。 二、实验原理及内容: 1.比例环节(P) (1) 方框图： (2) 传递函数： (3) 阶跃响应： 其中 (4) 模拟电路图 图1 注意：图中运算放大器的正相输入端已经对地接了的电阻，实验中不需要再接。以后的实验中用到的运放也如此。 2.积分环节(I) (1) 方框图：
(2) 传递函数 (3) 阶跃响应： 其中 (4)模拟电路图： 图2 3.比例积分环节(PI) (1) 方框图： (2)传递函数： (3) 阶跃响应： 其中
（4）模拟电路图： 图3 4.惯性环节(T) (1) 方框图： (2) 传递函数： (3) 阶跃响应 其中 (4) 模拟电路图：
图4 5.比例微分环节(PD) (1) 方框图： (2) 传递函数： (3) 阶跃响应： 其中 为单位脉冲函数，这是一个面积为ｔ的脉冲函数，脉冲宽度为零，幅值为无穷大，在实际中是得不到的。 (4) 模拟电路图： 图5 6.比例积分微分环节(PID) (1) 方框图：
(2) 传递函数： (3) 阶跃响应： 其中 为单位脉冲函数， (4) 模拟电路图： 图 6 三、实验步骤 1. 按比例环节的模拟电路图将线接好，检查无误后开启设备电源。 2. 将信号源单元的“ST”端插针与“S”端插针用“短路块”短接。由于每个运放单元均设置了锁零场效应管，所以运放具有锁零功能。调节调幅和调频电位器，使得“OUT”端输出的方波幅值为1V，周期为10s左右。
3. 将2中的方波信号加至环节的输入端Ui，用示波器的“CH1”和“CH2”表笔分别监测模拟电路的输入Ui端和输出U0端，观测输出端的实际响应曲线U0(t)，记录实验波形及结果。 4. 改变几组参数，重新观测结果。 5. 用同样的方法分别搭接积分环节、比例积分环节、比例微分环节、惯性环节和比例积分微分环节的模拟电路图。观测这些环节对阶跃信号的实际响应曲线，分别记录实验波形及结果。 四、实验曲线及结论 1．比例环节 (P) （1）当R0=200K，R1=100K时, 图形如下： （2）当R0=200K、R1=200K时，图形如下：
典型环节及其阶跃响应
自动控制原理实验 典型环节及其阶跃相应 .1 实验目的 1. 学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。 2. 学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。 3. 学习用Multisim、MATLAB仿真软件对实验容中的电路进行仿真。 .2 实验原理 典型环节的概念对系统建模、分析和研究很有用，但应强调典型环节的数学模型是对各种物理系统元、部件的机理和特性高度理想化以后的结果，重要的是，在一定条件下，典型模型的确定能在一定程度上忠实地描述那些元、部件物理过程的本质特征。 1.模拟典型环节是将运算放大器视为满足以下条件的理想放大器： (1) 输入阻抗为∞。流入运算放大器的电流为零，同时输出阻抗为零； (2) 电压增益为∞： (3) 通频带为∞： (4) 输入与输出之间呈线性特性： 2.实际模拟典型环节： (1) 实际运算放大器输出幅值受其电源限制是非线性的，实际运算放大器是有惯性的。 (2) 对比例环节、惯性环节、积分环节、比例积分环节和振荡环节，只要控制了输入量的大小或是输入量施加的时间的长短(对于积分或比例积分环节)，不使其输出工作在工作期间达到饱和值，则非线性因素对上述环节特性的影响可以避免．但对模拟比例微分环节和微
分环节的影响则无法避免，其模拟输出只能达到有限的最高饱和值。 (3) 实际运放有惯性，它对所有模拟惯性环节的暂态响应都有影响，但情况又有较大的不同。 3.各典型环节的模拟电路及传递函数 （1） 比例环节的模拟电路如图.1所示，及传递函数为： 1 2)(R R S G -= .1 比例环节的模拟电路 2. 惯性环节的模拟电路如图.2所示，及传递函数为： 其中1 2R R K = T=R 2C 1 11R /1/)(21212212+-=+-=+-=-=TS K CS R R R CS R CS R Z Z S G
一阶系统的单位阶跃响应
图3－5所示系统。其输入－输出关系为 1 1 111)()(+= +=Ts s K s R s C （3-3） 式中K T 1 = ，因为方程(3-3)对应的微分方程的最高阶次是1，故称一阶系统。 实际上，这个系统是一个非周期环节，T 为系统的时间常数。 一、一阶系统的单位阶跃响应 因为单位阶跃函数的拉氏变换为s 1，将s s R 1)(=代入方程(3-3)，得 s Ts s C 1 11)(+= 将)(s C 展开成部分分式，有 11()1C s s s T =- + （3-4） 对方程(3-4)进行拉氏反变换，并用)(t h 表示阶跃响应)(t C ，有 t T e t h 1 1)(--= 0t ≥ (3-5) 由方程(3-5)可以看出，输出量)(t h 的初始值等于零，而最终将趋于1。常数项“1”是由s 1反变换得到的，显然，该分量随时间变化的规律和外作用相似(本例为相同)，由于它在稳态过程中仍起作用，故称为稳态分量 (稳态响应)。方程(3-5)中第二项由1 1/()s T +反变换得到， 它随时间变化的规律取决于传递函数1/(1)Ts +的极点，即系统特 征方程()10D s Ts =+=的根(1/)T -在复平 面中的位置，若根处在复平面的左半平面 如图3－6(a)所示，则随着时间 t 的增加， 它将逐渐衰减， 最后趋于零 (如图3－6(b) 所示)，称为瞬态响应。可见，阶跃响应曲线具有非振荡特性，故也称为非周期响应。 显然，这是一条指数响应曲线，其初始斜率等于1/T ，即 T e T dt dh t t T t 1 |1|01 0===-= (3-6) 这就是说，假如系统始终保持初始响应速度不变，那么当T t =时， 输出量就能达到稳态值。
自动控制原理实验-典型环节及其阶跃响应
大学学生实验报告 开课学院及实验室：实验中心 2013 年 11 月4日 学 院 机电 年级、专业、班 学号 实验课程名称 成绩 实验项目名称 典型环节及其阶跃响应 指导 教师 一、实验目的 二、实验原理(实验相关基础知识、理论) 三、实验过程原始记录(程序界面、代码、设计调试过程描述等) 四、实验结果及总结 一、实验目的 1．学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。 2．学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。 二、实验原理及电路图 (一) 用实验箱构成下述典型环节的模拟电路，并测量其阶跃响应。 1．比例环节的模拟电路及其传递函数如图2-1。 图2－1 G(S)= －R 2 /R 1 2．惯性环节的模拟电路及其传递函数如图2-2。
图2－2 G(S)=－K/(TS+1) K=R 2 /R 1 , T=R 2 C 3．积分环节的模拟电路及其传递函数如图2-3。 图2－3 G(S)=－1/TS T=RC 4．微分环节的模拟电路及其传递函数如图2-4。
图2－4 G(S)=－RCS 5．比例+微分环节的模拟电路及其传递函数如图2-5。 图2－5 G(S)=－K(TS+1) K=R 2 /R 1 ,T=R 2 C 6．比例+积分环节的模拟电路及其传递函数如图2-6。 图2－6 G(S)=K(1+1/TS) K=R 2 /R 1 , T=R 2 C
实验截图 1.比例环节 2.惯性环节
3.积分环节 4.微分环节 5.比例+微分环节
典型环节的时域响应实验报告
成绩：教师签名：批改时间： 一、实验目的 1．熟悉并掌握TD-ACC+(或TD-ACS)设备的使用方法及各典型环节模拟电路的构成方法。 2．熟悉各种典型环节的理想阶跃响应曲线和实际阶跃响应曲线。对比差异分析原因。 3．了解参数变化对典型环节动态特性的影响。 二、实验设备 PC机一台，TD-ACC（或TD-ACS）实验系统一套 三、实验原理及内容 以运算放大器为核心，由其不同的输入R-C网络和反馈R-C网络构成控制系统的各种典型环节，用数字存储示波器测量各环节的阶跃响应曲线。下面为各环节模拟电路图。 1.比例环节(P)传递函数：Uo(s)/Ui(s)=K 2.积分环节(I)传递函数：Uo(s)/Ui(s)=1/TS 3.比例积分环节(PI) 传递函数：Uo(s)/Ui(s)=K+1/TS
成绩：教师签名：批改时间： 4.惯性环节(T)传递函数： Uo(s)/Ui(s)=K/(TS+1) 5.比例微分环节(PD)传递函数：Uo(s)/Ui(s)=K[(1+TS)/(1+τS)] 6.比例积分微分环节(PID)传递函数：Uo(s)/Ui(s)=Kp+1/TiS+TdS 四、实验步骤 1.按所列举的比例环节的模拟电路图将线连接好，检查无误后开启设备电源。 2.将信号源单元的“ST”端插针与“S”端插针用短路块短接，。将开关设在方波档，分别调节调幅和调频电位器，使得“out”端输出的方波幅值为1V，周期为10S左右。 3.将2中的方波信号加至环节的输入端Ui，用示波器的“CH1”和“CH2”表笔分别检测模拟电路的输入Ui端和输出端Uo端，观测输出端的实际响应曲线Uo（t），记录实验波形及结果。 4.改变几组参数，重新观测结果。 5.用同样的方法分别搭接积分环节、比例积分环节、比例微分环节、惯性环节、比例积分微分环节的模拟电路图。观测这些环节对阶跃信号的实际响应曲线，分别记录实验波形及结果。
典型环节及其阶跃响应
典型环节及其阶跃响应 一、实验目的 1. 掌握控制系统模拟实验的基本原理和一般方法。 2. 掌握控制系统时域性能指标的测量方法。 3. 加深典型环节的概念在系统建模、分析、研究中作用的认识。 4. 加深对模拟电路——传递函数——响应曲线的联系和理解。 二、实验仪器 1．EL-AT-II型自动控制系统实验箱一台 2．计算机一台 三、实验原理 1．模拟实验的基本原理 根据数学模型的相似原理，我们应用电子元件模拟工程系统中的典型环节，然后加入典型测试信号，测试环节的输出响应。反之，从实测的输出响应也可以求得未知环节的传递函数及其各个参数。 模拟典型环节传递函数的方法有两种：第一种方法，利用模拟装置中的运算部件，采用逐项积分法，进行适当的组合，构成典型环节传递函数模拟结构图；第二种方法将运算放大器与不同的输入网络、反馈网络组合，构成传递函数模拟线路图，这种方法可以称为复合网络法。本节介绍第二种方法。 采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络构成相应的模拟系统。将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，得到系统的动态响应曲线及性能指标。若改变系统的参数，还可进一步分析研究参数对系统性能的影响。 图1-1 模拟实验基本测量原理 模拟系统以运算放大器为核心元件，由不同的R-C输入网络和反馈网络组成的各种 典型环节，如图1-2所示。图中Z1和Z2为复数阻抗，它们都是由R、C构成。 基于图中A点的电位为虚地，略去流入运放的电流，则由图1-2得：
1 21 0)(Z Z u u s G - =-= 由上式可求得由下列模拟电路组成典型环节的传递函数及其单位阶跃响应。 2．一阶系统时域性能指标s r d t t t ,,的测量方法： 利用软件上的游标测量响应曲线上的值，带入公式算出一阶系统时域性能指标。 d t ：响应曲线第一次到达其终值∞ y 一半所需的时间。 r t ：响应曲线从终值∞y %10上升到终值∞ y % 90所需的时间。 s t ：响应曲线从0到达终值∞y 95%所需的时间。 3.实验线路与原理（注：输入加在反相端，输出信号与输入信号的相位相反） 1．比例环节 K R R Z Z s G -=- =- =1 21 2)( 比例环节的模拟电路及其响应曲线如图1-3。 K ——放大系数。K 是比例环节的特征量，它表示阶跃输入后，输出与输 入的比例关系，可以从响应曲线上求出。改变1R 或2R 的电阻值便可以改变比例 图1-2 运放的反馈连接 t K -1 图1-3 比例环节的模拟电路及其响应曲线
2. 实验二 二阶系统阶跃响应
实验二二阶系统阶跃响应 一、实验目的 1. 研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频率ωn对系统动态性能的影响，定量分析ζ和ωn与最大超调量σp和调节时间ts之间的关系。 2. 进一步学习实验系统的使用。 3. 学会根据系统的阶跃响应曲线确定传递函数。 4. 学习用MATLAB仿真软件对实验内容中的电路进行仿真。 二、实验原理 典型二阶闭环系统的单位阶跃响应分为四种情况： 1）欠阻尼二阶系统 如图1所示，由稳态和瞬态两部分组成：稳态部分等于1，瞬态部分是振荡衰减的过程，振荡角频率为阻尼振荡角频率，其值由阻尼比ζ和自然振荡角频率ωn决定。 （1）性能指标： : 单位阶跃响应C(t)进人±5%(有时也取±2%)误差带，并且不再超出该误差带的调节时间t S 最小时间。 超调量σ% ；单位阶跃响应中最大超出量与稳态值之比。 单位阶跃响应C(t)超过稳态值达到第一个峰值所需要的时间。 峰值时间t P ： 结构参数ξ：直接影响单位阶跃响应性能。 （2）平稳性：阻尼比ξ越小，平稳性越差 长，ξ过大时，系统响应迟钝，（3）快速性：ξ过小时因振荡强烈，衰减缓慢，调节时间t S 也长，快速性差。ξ＝0.7调节时间最短，快速性最好。ξ＝0.7时超调量σ%<5％,调节时间t S 平稳性也好，故称ξ＝0.7为最佳阻尼比。 2）临界阻尼二阶系统（即ξ＝1） 系统有两个相同的负实根，临界阻尼二阶系统单位阶跃响应是无超调的，无振荡单调上升的，不存在稳态误差。
3）无阻尼二阶系统（ξ＝0时）此时系统有两个纯虚根。 4）过阻尼二阶系统（ξ>1）时 此时系统有两个不相等的负实根，过阻尼二阶系统的单位阶跃响应无振荡无超调无稳态误差，上升速度由小加大有一拐点。 三、实验内容 1. 搭建模拟电路 典型二阶系统的闭环传递函数为： 其中，ζ 和ωn对系统的动态品质有决定的影响。 搭建典型二阶系统的模拟电路，并测量其阶跃响应： 二阶系统模拟电路图其结构图为： 系统闭环传递函数为： 式中, T=RC，K=R2/R1。 比较上面二式，可得：ωn=1/T=1/RC ζ=K/2=R2/2R1。 2 2 2 2 ) ( ) ( ) ( n n n w s w s w s R s C S + + = = ξ φ
实验一、典型环节及阶跃响应
实验一、典型环节及其阶跃响应 一、实验目的 1. 掌握控制模拟实验的基本原理和一般方法。 2. 掌握控制系统时域性能指标的测量方法。 二、实验设备 1．EL-AT-II型自动控制系统实验箱一台 2．计算机一台 三、实验原理 1．模拟实验的基本原理： 控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。若改变系统的参数，还可进一步分析研究参数对系统性能的影响。 2．时域性能指标的测量方法： 超调量ó %： 1)启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。 2)检查USB线是否连接好，在实验项目下拉框中选中任实验，点击按 钮，出 现参数设置对话框设置好参数按确定按钮，此时如无警告对话框出现表 示通信 正常，如出现警告表示通信不正常，找出原因使通信正常后才可以继续 进行实验。 3)连接被测量典型环节的模拟电路。电路的输入U1接A/D、D/A卡的DA1 输出，电路的输出U2接A/D、D/A卡的AD1输入。检查无误后接通电源。 4)在实验项目的下拉列表中选择实验一[典型环节及其阶跃响应] 。 5)鼠标单击按钮，弹出实验课题参数设置对话框。在参数设置对话框 中设置相应的实验参数后鼠标单击确认等待屏幕的显示区显示实验结 果。 6)用软件上的游标测量响应曲线上的最大值和稳态值，代入下式算出超调 量：
%100%max ?-=∞ ∞Y Y Y σ T P 与T S ： 利用软件的游标测量水平方向上从零到达最大值与从零到达95%稳态值所需的时间值，便可得到T P 与T S 。 四、实验内容 构成下述典型一阶系统的模拟电路，并测量其阶跃响应： 1. 比例环节的模拟电路及其传递函数如图1-1。 G （S ）= -R2/R1 2. 惯性环节的模拟电路及其传递函数如图1-2。 G （S ）= - K/TS+1 K=R2/R1，T=R2C 3. 积分环节的模拟电路及传递函数如图1-3。 G （S ）=1/TS T=RC 4. 微分环节的模拟电路及传递函数如图1-4。 G （S ）= - RCS 5.例+微分环节的模拟电路及传递函数如图1-5（未标明的C=0.01uf ）。 G （S ）= -K （TS+1） K=R2/R1，T=R2C
1-3性能指标
计算机网络与通信技术 知识点：性能指标 北京交通大学刘彪
1、速率 ?比特（bit）是计算机中数据量的单位，也是信息论中使用的信息量的单位。 ?比特（bit）来源于binary digit，意思是一个“二进制数字”，因此一个比特就是二进制数字中的一个1 或0。 ?速率是计算机网络中最重要的一个性能指标，指的是数据的传送速率，也称为数据率(data rate)或比特率(bit rate)。单位是bit/s，或kbit/s、Mbit/s、Gbit/s 等
2、带宽 两种不同意义： ?“带宽”(bandwidth) 本来是指信号具有的频带宽度，其单位是赫（或千赫、兆赫、吉赫等） ?在计算机网络中，“带宽”用来表示网络中某通道传送数据的能力。表示在单位时间内网络中的某信道所能通过的“最高数据率”。单位是bit/s ，即“比特每秒”
3、吞吐量 ?吞吐量(throughput) 表示在单位时间内通过某个网络（或信道、接口）的数据量。 ?吞吐量更经常地用于对现实世界中的网络的一种测量，以便知道实际上到底有多少数据量能够通过网络。 ?吞吐量受网络的带宽或网络的额定速率的限制。
4、时延 ?时延(delay 或latency) ，也称为延迟或迟延，是指数据（一个报文或分组，甚至比特）从网络（或链路）的一端传送到另一端所需的时间。 ?网络中的时延由以下几个不同的部分组成：–(1) 发送时延 –(2) 传播时延 –(3) 处理时延 –(4) 排队时延
时延 ?(1) 发送时延 –也称为传输时延。 –发送数据时，数据帧从结点进入到传输媒体所需要的时间。 –也就是从发送数据帧的第一个比特算起，到该帧的最后一个比特发送完毕所需的时间。 发送时延= 数据帧长度（bit）发送速率（bit/s）
控制系统时域及频域性能指标的联系
控制系统时域与频域性能指标的联系 经典控制理论中，系统分析与校正方法一般有时域法、复域法、频域法。时域响应法是一种直接法，它以传递函数为系统的数学模型，以拉氏变换为数学工具，直接可以求出变量的解析解。这种方法虽然直观，分析时域性能十分有用，但是方法的应用需要两个前提，一是必须已知控制系统的闭环传递函数，另外系统的阶次不能很高。 如果系统的开环传递函数未知，或者系统的阶次较高，就需采用频域分析法。频域分析法不仅是一种通过开环传递函数研究系统闭环传递函数性能的分析方法，而且当系统的数学模型未知时，还可以通过实验的方法建立。此外，大量丰富的图形方法使得频域分析法分析高阶系统时，分析的复杂性并不随阶次的增加而显著增加。 在进行控制系统分析时，可以根据实际情况，针对不同数学模型选用最简洁、最合适的方法，从而使用相应的分析方法，达到预期的实验目的。 系统的时域性能指标与频域性能指标有着很大的关系，研究其内在联系在工程中有着很大的意义。 一、系统的时域性能指标 延迟时间t d 阶跃响应第一次达到终值h(∞)的50%所需的时间 上升时间 t r 阶跃响应从终值的10%上升到终值的90%所需的时间；对有振荡的系统， 也可定义为从0到第一次达到终值所需的时间 峰值时间t p 阶跃响应越过终值h(∞)达到第一个峰值所需的时间 调节时间 t s 阶跃响应到达并保持在终值h(∞)的±5%误差带内所需的最短时间 超调量%σ 峰值h( t p )超出终值h(∞)的百分比，即 %σ= () ()() ∞∞-h h h t p ?100% 二、系统频率特性的性能指标 采用频域方法进行线性控制系统设计时，时域内采用的诸如超调量，调整时间等描述系统性能的指标不能直接使用，需要在频域内定义频域性能指标。
典型环节与及其阶跃响应
实验一: 典型环节与及其阶跃响应 一、实验目的 1、掌握控制模拟实验的基本原理和一般方法。 2、掌握控制系统时域性能指标的测量方法。 二、实验仪器 1、EL-AT-III 型自动控制系统实验箱一台 2、计算机一台 三、实验原理 控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输 入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起 来，便得到了相应的模拟系统。再将输入信号加到模拟系统的输入端，并利用计算机等测 量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。若改变系统的参数， 还可进一步分析研究参数对系统性能的影响。 四、实验内容 构成下述典型一阶系统的模拟电路，并测量其阶跃响应 1、比例环节的模拟电路及其传递函数 G（S）= ?R2/R1
2、惯性环节的模拟电路及其传递函数 G（S）= ?K/TS+1 K=R2/R1 T=R2C 3、积分环节的模拟电路及传递函数 G（S）=1/TS T=RC 4、微分环节的模拟电路及传递函数 G（S）= ?RCS 5、比例+微分环节的模拟电路及传递函数 G（S）= ?K（TS+1） K=R2/R1 T=R1C 五、实验结果及分析 （注：图中黄色为输入曲线、紫色为输出曲线）1、比例环节 （1）模拟电路图：
（2）响应曲线： 2、惯性环节 （1）模拟电路图：
（2）响应曲线： （3）传递函数计算： 实验值：X1=1029ms=1.029s=4T T=0.257s K=Y2/1000=2.017 G(S)=-2.017/(0.257S+1) 理论值：G（S）=-2/(0.2S+1) 结论：实验值与理论值相近。 3、积分环节 （1）模拟电路图：
(整理)二阶系统的阶跃响应.
实验一 一、二阶系统的阶跃响应 实验报告 ＿＿＿系＿＿专业＿＿＿班级 学号＿＿＿姓名＿＿＿成绩＿＿＿指导教师＿＿一、实验目的 1、学习实验系统的使用方法。 2、学习构成一阶系统（惯性环节）、二阶系统的模拟电路，分别推导其传递函数。了解电路参数对环节特性的影响。 3、研究一阶系统的时间常数T 对系统动态性能的影响。 4、研究二阶系统的特征参数，阻尼比ξ和无阻尼自然频率n ω对系统动态性能的影响。 二、实验仪器 1、EL-AT-II 型自动控制系统实验箱一台 2、计算机一台 三、实验内容 （一） 构成下述一阶系统（惯性环节）的模拟电路，并测量其阶跃响应。 惯性环节的模拟电路及其传递函数如图1-1。 （二）构成下述二阶系统的模拟电路，并测量其阶跃响应。 典型二阶系统的闭环传递函数为 ()2222n n n s s s ωζωω?++= （1） 其中ζ和n ω对系统的动态品质有决定的影响。 图1-1 一阶系统模拟电路图 R1 R2
构成图1-2典型二阶系统的模拟电路，并测量其阶跃响应： 电路的结构图如图 1-3 系统闭环传递函数为 ()()()()2 2 2/1//11/2T S T K s T s U S U s ++==? 式中 T=RC ，K=R2/R1。 比较（1）、（2）二式，可得 n ω=1/T=1/RC ξ=K/2=R2/2R1 （3） 由（3）式可知，改变比值R2/R1，可以改变二阶系统的阻尼比。改变RC 值可以改变无阻尼自然频率n ω。 今取R1=200K ，R2=0K Ω，50K Ω，100K Ω和200K Ω，可得实验所需的阻尼比。图1-2 二阶系统模拟电路图 图1-3 二阶系统结构图 R2
实验报告1典型环节及其阶跃响应分析
实验一典型环节及其阶跃响应分析 一、实验目的 1、掌握控制模拟实验的基本原理和一般方法。 2、掌握控制系统时域性能指标的测量方法。 二、实验仪器 1、EL-AT-Ⅱ型自动控制系统试验箱一台 2、计算机一台 三、实验原理 1．模拟实验的基本原理： 控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。若改变系统的参数，还可进一步分析研究参数对系统性能的影响。 四、实验内容 1、用运算放大器构成比例环节、惯性环节、积分环节、比例积分环节、比例微分环节 和比例积分微分环节。 2、在阶跃输入信号作用下，记录各环节的输出波形，写出输入输出之间的时域数学关 系。 3、在运算放大器上实现各环节的参数变化。 五、实验步骤 六、实验步骤 1. 启动计算机，在桌面“信号、自控文件夹”中双击图 标，运行软件。 2. 测试计算机与实验箱的通信是否正常,通信正常继续。如通信不正常查找原因使 通信正常后才可以继续进行实验。 3. 连接典型环节的模拟电路,电路的输入U1接A/D、D/A卡的DA1输出，电路的输 出U2接A/D、D/A卡的AD1输入。检查无误后接通电源。 4. 在实验项目的下拉列表中选择[一、典型环节及其阶跃响应] ,鼠标单击按 钮，弹出实验课题参数设置对话框。在参数设置对话框中设置相应的实验参数 后用鼠标单击确定，等待屏幕的显示区显示实验结果. 5. 观测计算机屏幕显示出的响应曲线及数据,记录波形及数 七、实验结果 1、比例环节 K=2
控制系统时域与频域性能指标的联系
控制系统时域与频域性能指标的联系 经典控制理论中，系统分析与校正方法一般有时域法、复域法、频域法。时域响应法是 一种直接法，它以传递函数为系统的数学模型，以拉氏变换为数学工具，直接可以求出变量 的解析解。这种方法虽然直观，分析时域性能十分有用，但是方法的应用需要两个前提，一是必须已知控制系统的闭环传递函数，另外系统的阶次不能很高。 如果系统的开环传递函数未知，或者系统的阶次较高，就需采用频域分析法。频域分析 法不仅是一种通过开环传递函数研究系统闭环传递函数性能的分析方法，而且当系统的数学 模型未知时，还可以通过实验的方法建立。此外，大量丰富的图形方法使得频域分析法分析 高阶系统时，分析的复杂性并不随阶次的增加而显著增加。 在进行控制系统分析时，可以根据实际情况，针对不同数学模型选用最简洁、最合适的方法，从而使用相应的分析方法，达到预期的实验目的。 系统的时域性能指标与频域性能指标有着很大的关系，研究其内在联系在工程中有着很大的意义。 一、系统的时域性能指标 延迟时间t d 阶跃响应第一次达到终值h()的50%所需的时间 上升时间t r阶跃响应从终值的10%上升到终值的90%所需的时间；对有振荡的系 统，也可定义为从0到第一次达到终值所需的时间 峰值时间t p 阶跃响应越过终值h()达到第一个峰值所需的时间 调节时间t s 阶跃响应到达并保持在终值h()的5%误差带内所需的最短时间 t p)超出终值h()的百分比，即 超调量% 峰值h( h t p h %= 100% h 二、系统频率特性的性能指标 采用频域方法进行线性控制系统设计时，时域内采用的诸如超调量，调整时间等描述系 统性能的指标不能直接使用，需要在频域内定义频域性能指标。
实验三 一阶系统的脉冲响应与阶跃响应
实验三 一阶系统的脉冲响应与阶跃响应 一、实验目的 1. 熟悉一阶系统的无源和有源模拟电路； 2．研究一阶系统时间常数T 的变化对系统性能的影响； 3．研究一阶系统的零点对系统响应的影响。 二、实验设备 1．THBCC-1型 信号与系统·控制理论及计算机控制技术实验平台 2．PC 机（安装“THBCC-1”软件） 三、实验内容 1．无零点时的单位阶跃响应（无源、有源）； 2．有零点时的单位阶跃响应（无源、有源）； 四、实验原理 1.无零点的一阶系统 无零点一阶系统的有源和无源模拟电路图如图3－1的(a)和(b)所示。它们的传递函数均为 1 0.2S 1G(S)＝+ (a) (b) 图3－1 无零点一阶系统有源、无源电路图 2．有零点的一阶系统(|Z|<|P|) 图3－2的(a)和(b)分别为有零点一阶系统的有源和无源模拟电路图，他们的传递函数为： 1 0.2S 1)0.2(S G(S)＝++ (a) (b) 图3－2 有零点(|Z|<|P|)一阶系统有源、无源电路图 3．有零点的一阶系统(|Z|>|P|) 图3－3的(a)和(b)分别为有零点一阶系统的有源和无源模拟电路图，他们的传递函数为： 1 S 10.1S G（S）＝++
（a ） （b ） 图3－3 有零点(|Z|<|P|)一阶系统有源、无源电路图 五、实验步骤 1. 利用实验台上相关的单元组成图3－1(a)（或(b)）所示的一阶系统模拟电路； 2．将“阶跃信号发生器”的输出拔到“正输出”，按下“阶跃信号发生器”的按钮，调节电位器RP1，使之输出电压幅值为1V ，并将“阶跃信号发生器”的“输出端与电路的输入端 “Ui ”相连，电路的输出端“Uo ”接到“数据采集接口单元”的AD1输入端，然后用虚拟示波器观测系统的阶跃响应，并由曲线实测一阶系统的时间常数T ； 3．将步骤2中一阶系统的输入端“Ui ”改接至“数据采集接口单元”的DA1输出端。打开“THBCC-1”软件的“信号发生器”窗口，选择“方波”，频率为0.1Hz ，幅值为2V ，占空比为5%，偏移为2V 。再点击“ 启动”按钮。用虚拟示波器观测系统的脉冲响应。 4．再依次利用实验台上相关的单元分别组成图3－2(a)（或(b)）、3－3(a)（或(b)）所示的 一阶系统模拟电路，重复实验步骤2、3，观察并记录实验曲线。 注：本实验所需的无源电路单元均可通过面板上的U 20单元的不同接线来实现。 六、实验报告 根据测得的无零点一阶系统阶跃响应曲线，测出其时间常数； 七、实验思考题 简述根据一阶系统阶跃响应曲线确定系统的时间常数T 的两种常用的方法。 八、附录 1．无零点的一阶系统 根据 1 0.2S 1R(S)C(S)+=，令S 1R(S)=则 1) S(0.2S 1C(S)+= 对上式取拉氏反变换得 t 0.21e 1C(t)--= 当0.2t =时，则0.632e 1C(0.2)1=-=- 上式表明，单位阶跃响应曲线上升到稳态值的63.2%时对应的时间，就是系统的时间常数T=0.2S 。图3－4为系统的单位阶跃响应曲线。 图3-4 无零点一阶系统的单位阶跃响应曲线 2．有零点的一阶系统(|Z|<|P|) 由传递函数G(S)，求得系统单位阶跃的输出 5 S 0.8S 0.21)S(0.2S 1)0.2(S C(S)++=++=
典型环节的单位阶跃响应
实验二 典型环节的单位阶跃响应 一、实验目的 1、根据对象的单位阶跃响应特性，掌握和深刻理解几种典型环节的特性以及它们特性参数的含义。 2、研究对象传递函数的零极点对系统动态特性的影响。 3、学习Matlab 的基本用法 ――求取阶跃响应、脉冲响应(step, impulse) ――基本做图方法(hold, plot) 二、实验内容 1、比例环节 求取K s G )(在不同比例系数K 下的单位阶跃响应，说明比例系数对系统动态过程的影响。 0.10.20.30.40.50.60.70.80.91 G(s)=K,在不同比例系数K 下的单位阶跃响应 Time (sec) A m p l i t u d e 由上图可以看出： 因为G （s ）=K ，所以被控对象是一个单纯的比例系统。随着K 的增加，系统的终值是输入信号的K 倍。 2、一阶惯性环节
（1） 求取1 )(+= Ts K s G 的单位阶跃响应，其中放大倍数K =２，时间常数T =２。 1)(+= Ts K s G 的单位阶跃响应如下图： 0.20.40.60.811.2 1.41.61.82G(s)=2/(2s+1)的单位阶跃响应 Time (sec) A m p l i t u d e
（2） 求取1 22 )(+= s s G 的单位脉冲响应，可否用step 命令求取它的脉冲响应？ 122 )(+= s s G 的单位脉冲响应如下图： 0.10.20.30.40.50.6 0.70.80.91G(s)=2/(2s+1)的单位m 脉冲响应 Time (sec) A m p l i t u d e 把传递函数乘以s 再求其单位阶跃响应，就可获得乘s 前的传递函数的脉冲响应。如下图： 0.10.20.30.40.50.6 0.70.80.91G(s)=2*s/(2s+1)的单位m 阶跃响应 Tim e (sec) A m p l i t u d e
自动控制原理实验典型环节及其阶跃响应,二阶系统阶跃
实验一、典型环节及其阶跃响应 实验目的 1、学习构成典型环节的模拟电路，了解电路参数对环节特性的影响。 2、学习典型环节阶跃响应的测量方法，并学会由阶跃响应曲线计算典型环节的传递函数。 实验内容 构成下述典型环节的模拟电路，并测量其阶跃响应。 比例环节的模拟电路及其传递函数示图2-1。 G(S)=-R2/R1 惯性环节的模拟电路及其传递函数示图2-2。 G(S)=-K/TS+1 K=R2/R1 ,T=R2*C 积分环节的模拟电路及其传递函数示图2-3。 G(S)=1/TS T=RC 微分环节的模拟电路及其传递函数示图2-4。 G(S)=-RCS 比例加微分环节的模拟电路及其传递函数示图2-5。 G(S)=-K(TS+1) K=R2/R1 T=R2C 比例加积分环节的模拟电路及其传递函数示图2-6。 G(S)=K(1+1/TS) K=R2/R1,T=R2C 软件使用 1、打开实验课题菜单，选中实验课题。
2、在课题参数窗口中，填写相应AD，DA或其它参数。 3、选确认键执行实验操作，选取消键重新设置参数。 实验步骤 1、连接被测量典型环节的模拟电路及D/A、A/D连接，检查无误后接通电源。 2、启动应用程序，设置T和N。参考值：T=0.05秒,N=200。 3、观测计算机屏幕示出的响应曲线及数据记录波形及数据(由实验报告确定)。 实验报告 1、画出惯性环节、积分环节、比例加微分环节的模拟电路图，用坐标纸画出所有记录的惯性环节 、积分环节、比例加微分环节的响应曲线。 2、由阶跃响应曲线计算出惯性环节、积分环节的传递函数，并与由电路计算的结果相比较。 实验二二阶系统阶跃响应 一、实验目的 1、研究二阶系统的特征参数，阻尼比ζ和无阻尼自然频ωn 对系统动态性能的影响，定量分析ζ和ωn与最大超调量Mp和调节时间 ts 之间的关系。 2、进一步学习实验仪器的使用方法。 3、学会根据系统阶跃响应曲线确定传递函数。 二、实验原理及电路 典型二阶系统的闭环传递函数为
实验一典型环节及其阶跃响应一、实验目的1掌握控制模拟实验的基本
实验一典型环节及其阶跃响应一、实验目的 1 掌握控制 模拟实验的基本 1. 掌握控制模拟实验的基本原理和一般方法。 2. 掌握控制系统时域性能指标的测量方法。 1． EL-AT-II型自动控制系统实验箱一台 2．计算机一台 1．模拟实验的基本原理： 控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同 的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环 节连接起来，便得到了相应的模拟系统。再将输入信号加到模拟系统的输入端，并利 用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。 若改变系统的参数，还可进一步分析研究参数对系统性能的影响。 2．时域性能指标的测量方法： 超调量ó %： 1) 启动计算机，在桌面双击图标 [自动控制实验系统] 运行软件。 2) 测试计算机与实验箱的通信是否正常,通信正常继续。如通信不正常查找原因使通信正常后才可以继续进行实验。 3) 连接被测量典型环节的模拟电路。电路的输入U1接A/D、D/A卡的DA1输出，电路的输出U2接A/D、D/A卡的AD1输入。检查无误后接通电源。 4) 在实验
课题下拉菜单中选择实验一[典型环节及其阶跃响应] 。 5) 鼠标单击实验课题弹出实验课题参数窗口。在参数设置窗口中设置相应的实验参 数后鼠标单击确认等待屏幕的显示区显示实验结果。 6) 用软件上的游标测量响应曲线上的最大值和稳态值，代入下式算出超调量： Y - YMAX ? ó %=——————×100% Y ? T与T： PS 利用软件的游标测量水平方向上从零到达最大值与从零到达95%稳态值所需的时间值，便可得到T与T。 PS 构成下述典型一阶系统的模拟电路，并测量其阶跃响应： 1. 比例环节的模拟电路及其传递函数如图1-1。 G（S）= ,R2/R1 2. 惯性环节的模拟电路及其传递函数如图1-2。 G（S）= , K/TS+1 K=R2/R1，T=R2C
