环氧树脂的应用配方大全
环氧树脂的应用配方大全
一、粘合剂
配方一：
6101#环氧树脂100 691#甘油酯20-60铝粉15-20
160℃/2h＋180℃/4h τ＞36.6MPa
配方二：酚醛-环氧胶
酚醛树脂100 聚乙烯醇缩甲乙醛806101#环氧树脂302E4MZ 5
80℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa
配方三：H703胶
618# 100环氧化聚丁二烯树脂20650#聚酰胺20600#双缩水甘油脂10
咪唑（100目）8β-羟基乙二胺8
压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa
二、浇铸
在电子电气中，街 髦值缙 考 ⒋笮途 瞪璞福 美疵芊狻⒎莱钡取Ｓ没费跏髦 街 保 胗猛涯＜粒 缂谆 柘鸾骸⒐栌秃蚉VC薄膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。
配方一：
6101#环氧树脂100 聚壬二酸酐20纳迪克酸酐50
石英粉（＞270目）200苄基二甲胺0.25
100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3，ε=3.9Ω体积=9.4×1015Ω.cm
配方二：
634#环氧树脂100 铝粉（100-200目）170均苯四甲酸二酐21 顺丁烯二酸酐19
130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa
三、玻璃钢
常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。
配方一：
6109#环氧树脂100苯乙烯5三乙醇胺6三乙烯四胺 4
室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa
配方二：
644#酚醛环氧化100 NA酸酐68 二甲基苄胺1.8丙酮100
室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天
配方三：
634#环氧树脂323193＃聚酯28邻苯二甲酸酐8BPO 2苯乙烯30
100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。
四、涂料：
环氧涂料是环氧树脂应用最早的品种，其耐腐蚀性能超过醇酸树脂。目前，其最广泛应用的是环氧粉末涂料和水系涂料。
配方四：环氧呋喃防腐涂料
6101#环氧树脂100 呋喃树脂（2503#）15DBP 20
间苯二胺15 丙酮30-40 长石粉20
固化条件：150。C/2h
总之，环氧树脂的用途很广，尤其用作胶粘剂和烧铸绝缘料在电器电子工业上更加得到重视。
环氧树脂浇注工艺设计
1、目的 线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序。为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。未经技术部门同意，任何人不得擅自更改。 2、适用围 指导书适用于10～35kV级树脂绝缘干式电力变压器。 3、工艺装备： 3.1真空浇注设备： 真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度 ±3℃，真空度小于50Pa。 电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度 ±3℃。 抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。 3.2专用固化箱：可调温度在0～250℃，并有恒温控制装置，温度控制精度±2℃。 3.3称量工具：50kg电子称 3.4通风、起重等常用设备 4、工作场所的安全防护 4.1工作场所环境要保持整洁与通风,配备。 4.2工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱。
4.3参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。 4.4皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。眼睛沾染了树脂、固化剂或混合料时，应立即用清水进行冲洗10～15分钟，然后请医生诊治。 4.5如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。 5、材料及配方 5.1树脂配方（按重量比） 5.1.1采用或化工厂固化剂和增韧剂 树脂：硅微粉：固化剂：增韧剂：色浆：促进剂 百分比20% ：60% : 15% : 5% : 0.2% : 0.03% (围0.03～0.04%) 重量比100 ：300 ：75 ：25 ： 1 ：0.15 (围0.15～0.2) 5.1.2采用清洋化学固化剂和增韧剂 树脂：硅微粉：固化剂：增韧剂：色浆：促进剂 百分比20.7% ：62.1% : 13.9% : 3.3% : 0.207% : 0.03% (围0.02～0.31%) 重量比100 ：300 ：67 ：16 ： 1 ：0.145 (围0.0015～0.002)
环氧树脂的应用配方大全
环氧树脂的应用配方大全 一、粘合剂 配方一： 6101#环氧树脂100 691#甘油酯20-60铝粉15-20 160℃/2h＋180℃/4h τ＞36.6MPa 配方二：酚醛-环氧胶 酚醛树脂100 聚乙烯醇缩甲乙醛806101#环氧树脂302E4MZ 5 80℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa 配方三：H703胶 618# 100环氧化聚丁二烯树脂20650#聚酰胺20600#双缩水甘油脂10 咪唑（100目）8β-羟基乙二胺8 压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa 二、浇铸 在电子电气中，街 髦值缙 考 ⒋笮途 瞪璞福 美疵芊狻⒎莱钡取Ｓ没费跏髦 街 保 胗猛涯＜粒 缂谆 柘鸾骸⒐栌秃蚉VC薄膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。 配方一： 6101#环氧树脂100 聚壬二酸酐20纳迪克酸酐50 石英粉（＞270目）200苄基二甲胺0.25 100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3，ε=3.9Ω体积=9.4×1015Ω.cm 配方二： 634#环氧树脂100 铝粉（100-200目）170均苯四甲酸二酐21 顺丁烯二酸酐19 130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa 三、玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂100苯乙烯5三乙醇胺6三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化100 NA酸酐68 二甲基苄胺1.8丙酮100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂323193＃聚酯28邻苯二甲酸酐8BPO 2苯乙烯30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 四、涂料： 环氧涂料是环氧树脂应用最早的品种，其耐腐蚀性能超过醇酸树脂。目前，其最广泛应用的是环氧粉末涂料和水系涂料。 配方四：环氧呋喃防腐涂料 6101#环氧树脂100 呋喃树脂（2503#）15DBP 20 间苯二胺15 丙酮30-40 长石粉20
环氧树脂的主要应用领域
环氧树脂的主要应用领域 环氧树脂优良的物理机械和电绝缘性能、与各种材料的粘接性能、以及其使用工艺的灵活性是其他热固性塑料所不具备的。因此它能制成涂料、复合材料、浇铸料、胶粘剂、模压材料和注射成型材料，在国民经济的各个领域中得到广泛的应用。 ①涂料 环氧树脂在涂料中的应用占较大的比例，它能制成各具特色、用途各异的品种。其共性： (1)耐化学品性优良，尤其是耐碱性。 (2)漆膜附着力强，特别是对金属。 (3)具有较好的耐热性和电绝缘性。 (4)漆膜保色性较好。 但是双酚A型环氧树脂涂料的耐候性差，漆膜在户外易粉化失光又欠丰满，不宜作户外用涂料及高装饰性涂料之用。因此环氧树脂涂料主要用作防腐蚀漆、金属底漆、绝缘漆，但杂环及脂环族环氧树脂制成的涂料可以用于户外。 ②胶粘剂 环氧树脂除了对聚烯烃等非极性塑料粘结性不好之外，对于各种金属材料如铝、钢、铁、铜；非金属材料如玻璃、木材、混凝土等；以及热固性塑料如酚醛、氨基、不饱和聚酯等都有优良的粘接性能，因此有万能胶之称。环氧胶粘剂是结构胶粘剂的重要品种。 环氧树脂胶粘剂的主要用途见表l-1、表l-2及表l-3。 表1-1 环氧树脂胶粘剂的主要用途
③电子电器材料 由于环氧树脂的绝缘性能高、结构强度大和密封性能好等许多独特的优点，已在高低压电器、电机和电子元器件的绝缘及封装上得到广泛应用，发展很快。主要用于： (1)电器、电机绝缘封装件的浇注。如电磁铁、接触器线圈、互感器、干式变压器等高低压电器的整体全密封绝缘封装件的制造。在电器工业中得到了快速发展。从常压浇注、真空浇注已发展到自动压力凝胶成型。 表1-2 环氧胶粘剂在土木建筑上的主要用途 表1-3 环氧胶粘剂在汽车上的主要用途
水性丙烯酸涂料配方设计
1.丙烯酸酯涂料简介 1.1 定义 以丙烯酸酯或甲基丙烯酸酯为主要原料合成的树脂称丙烯酸酯树脂，由丙烯酸酯树脂为主要基料的涂料属丙烯酸酯涂料。 1.2 结构 丙烯酸树脂的化学结构如图1，其中R为-H、-CN、烷基、芳基和卤素等;R为-H、烷基、芳基、羟烷基；其中-COOR也被-CN、-CONH2、-CHO等基团取代。作为涂料用丙烯酸树脂则主要是丙烯酸、甲基丙烯酸及其脂与苯乙烯经共聚而得到的热塑性或热固性丙烯酸系树脂，以及其他树脂（如醇酸树脂、环氧树脂、聚氨酯树脂、聚酯树脂等）改性的丙烯酸树脂。 图1 1.3丙烯酸酯涂料的分类 1.3.1按成膜特性分类 （1）热塑性丙烯酸酯涂料 热塑性丙烯酸酯涂料由丙烯酸树脂溶于有机溶剂制得，如丙烯酸清漆、丙烯酸磁漆，带溶剂挥发后，形成美观而坚固的涂膜。 （2）热固性丙烯酸酯涂料 热固性丙烯酸酯涂料则是通过自交联或与环氧树脂、氨基树脂、
异氰酸酯等交联（常温或烘干）完成成膜过程，交联使漆膜变成巨大的网状结构，提高了涂膜多方面的物理性能及防腐蚀、耐化学品性能。 1.3.2按丙烯酸酯涂料形态分类 按丙烯酸酯聚合物的形态分类和性质分为三种：溶剂型、水性、无溶剂型，如表1-1。 表1-1 丙烯酸酯涂料按形态分类 1.3.3按丙烯酸酯涂料用途分类 ①木器用丙烯酸酯涂料；
②建筑用丙烯酸酯涂料； ③汽车用丙烯酸酯涂料； ④工业防腐蚀用丙烯酸酯涂料； ⑤塑料表面用丙烯酸酯涂料； ⑥家电用丙烯酸酯涂料； ⑦预涂装用丙烯酸酯涂料； 1.4热塑性丙烯酸树脂涂料的优点 ①与硝基清漆、醇酸树脂涂料相比，他的耐候性优良； ②保光性优良，具有深邃的光泽和透明性； ③耐水性优良，耐酸、耐碱性优良，对洗涤剂有较强的抗性； ④只要底漆选择适当，附着力就良好； ⑤抛光性良好； 1.5热塑性丙烯酸树脂涂料的缺点 ①施工性能不好，流动展平性不良，透干性不好，涂料易流挂； ②耐溶剂性差，当遇到溶剂时会发生再溶解容易溶胀； ③相溶性差，难以与其他树脂并用； ④热敏感性差，研磨性不好，糊砂纸。 2.水性丙烯酸酯树脂的合成 2.1合成原理
国外环氧树脂应用研究技术进展_1
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 国外环氧树脂应用研究技术进展 国外环氧树脂应用研究技术进展吴良义陈德萍近年来，环氧树脂新产品开发和应用技术进展迅速，特别是复合材料、涂料、粘合剂、固化剂、韧性环氧树脂、液体环氧树脂以及催化剂、促进剂等产品，这是新型材料发展的需要，我们应予以重视。 一、复合材料 1、玻璃微珠环氧树脂复合材料用硅烷偶联剂(SA) 处理玻璃微珠(GB) 表面，以双酚 A 型环氧树脂(E828) 和乙烯二胺(EDA)固化剂作为复合材料基体，胺丙基三甲氧基硅烷(APS) 、胺丙基三乙氧基硅烷(AES)和 2氢基乙基苯硅烷(AAPS) 用作处理剂，对其处理条件与机械性能关系进行了研究。 结果表明： ①复合材料的玻璃化温度(Tg) 、弯曲模量和弯曲强度达到最大值的 SA 水溶液的最佳浓度序列是 AASAESAAPS。 ②复合材料机械性能达到最大值时， SA 水溶液的水解时间依赖于 SA的无机基团，乙氧基比甲氧基需要更长的时间。 ③在基体固化程度确立的工艺条件下，对 SA和 E828 的反应性进行研究。 表面处理后的 LB 在80150℃下与 E828 混合后，再加 EDA 固化剂，以增加 SA 和 E828 反应程度。 结果为150℃比80℃混料的复合材料 Tg 高。 2、硅充填环氧树脂复合材料使用环氧树脂作为基 1 / 12
体树脂的复合材料，具有优良的机械性能，但在高温下长时间使用就会出现时间和温度的特性。 用静态抗弯和疲劳试验检验时间、温度对抗弯强度的影响。 结果表明，时间温度叠加原理适用于静态弯曲强度。 与纯基体树脂和复合材料相比，纯树脂是影响复合材料静态强度和温度特性的主要因素。 疲劳测试表明，时间、温度叠加原理适用于最初的基体树脂的弹性强度，当温度、应力 LLt 助 D 时，塑性形变影响存在，抗弯强度和模量也有所增加。 3、镶嵌减振材料的石墨环氧树脂复合层压板复合材料中共固化弹性减震材料的减振性能有效的提高了材料的减振性能，然而，当减振材料没有达到层压固化的周期时，减振性能常常不如二次粘接的复合材料高。 共固化和二次粘接样品之间，减振性不同的原因是树脂渗入到减振材料所至。 在减振材料和环氧树脂之间有隔层的样品的比没有隔层共固化FasTapell25 有效的损失系数(视频率而定) 要高 15. 7％92． 3％，而比没有隔层的共固化 ISDll2 样品至少要高 168％。 这样的减振值，接近于二次粘接所达到的值。 研究结果表明，对减振材料粘弹性大多数都受固化期温度的影响。 4、炭纤维环氧树脂复合材料研究表明，杂质对碳
环氧树脂
编辑本段类型 1、活性氢化物与环氧氯丙烷反应； 2、以过氧化氢或过酸（例如过醋酸）将双键进行液相氧化； 3、双键化合物的空气氧化； 4、由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千 遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良。因而要有的放矢对环氧树脂加以改性。 编辑本段应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对 形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～ 180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使 其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应 或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面 漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、 耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出 的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带 条件下使用。
环氧树脂的性能及应用特点
环氧树脂的性能及应用特点 环氧树脂、酚醛树脂及不饱和聚酯树脂被称为三大通用型热固性树脂。它们是热固性树脂中用量最大、应用最广的品种。环氧树脂中含有独特的环氧基，以及轻基、醚键等活性基团和极性基团，因而具有许多优异的性能。与其他热固性树脂相比较，环氧树脂的种类和牌号最多，性能各异。环氧树脂固化剂的种类更多，再加上众多的促进剂、改性剂、添加剂等，可以进行多种多样的组合和组配。从而能获得各种各样性能优异的、各具特色的环氧固化体系和固化物。几乎能适应和满足各种不同使用性能和工艺性能的要求。这是其他热固性树脂所无法相比的。 1、环氧树脂及其固化物的性能特点 (1)力学性能高。环氧树脂具有很强的内聚力，分子结构致密，所以它的力学性能高于酚醛树脂和不饱和聚酯等通用型热固性树脂。 (2)粘接性能优异。环氧树脂固化体系中活性极大的环氧基、羟基以及醚键、胺键、酯键等极性集团赋予环氧固化物以极高的粘接强度。再加上它有很高的内聚强度等力学性能，因此它的粘接性能特别强，可用作结构胶。 (3)固化收缩率小。一般为1％～2％。是热固性树脂中固化收缩率最小的品种之一(酚醛树脂为8％～10％；不饱和聚酯树脂为4％～6％；有机硅树脂为4％～8％)。线胀系数也很小，一般为6×10-5/℃。所以其产品尺寸稳定，内应力小，不易开裂。 (4)工艺性好。环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。配方设计的灵活性很大，可设计出适合各种工艺性要求的配方。 (5)电性能好。是热固性树脂中介电性能最好的品种之一。 (6)稳定性好。不合碱、盐等杂质的环氧树脂不易变质。只要贮存得当(密封、不受潮、不遇高温)，其贮存期为1年。超期后若检验合格仍可使用。环氧固化物具有优良的化学稳定性。其耐碱、酸、盐等多种介质腐蚀的性能优于不饱和聚酯树脂、酚醛树脂等热固性树脂。 (7)环氧固化物的耐热性一般为80～100℃。环氧树脂的耐热品种可达200℃或更高。 (8)在热卧性树脂中，环氧树脂及其固化物的综合性能最好。 2、环氧树脂的应用特点 (1)具有极大的配方设计灵活性和多样性。能按不同的使用性能和工艺性能要求，设计出针对性很强的最佳配方。这是环氧树脂应用中的一大特点和优点。但是每个最佳配方都有一定的适用范围(条件)，不是在任何工艺条件和任意使用条件下都宜采用。也就是说没有“万能”的最佳配方。必须根据不同的条件，设计出不同的最佳配方。由于不同配方的环氧树脂固化体系的固化原理不完全相同，所以环氧树脂的固化历程，即固化工艺条件对环氧固化物的结构和性能影响极大。相同的配方在不同的固化工艺条件下所得产品的性能会有非常的大的差别。所以正确地作出最佳材料配方设计和工艺设计是环氧树脂应用技术的关键，也是技术机密所在。要能生产和开发出自己所需性能的环氧材料，就必须设计出相应的专用配方及其成型工艺条件。因此，就必须深入了解和掌握环氧树脂及其固化剂、改性剂等的结构与性能、它们之间的反应机理以及对环氧固化物结构及性能的影响。这样才能在材料配方设计和工艺设计中得心应手，运用自如，取得最佳方案，生产和开发出性能最佳、成本最低的环氧材料和制品。 (2)不同的环氧树脂固化体系分别能在低温、室温、中温或高温固化，能在潮湿表面甚至在水中固化，能快速固化、也能缓慢固化，所以它对施工和制造工艺要求的适应性很强。环氧树脂可低压成型或接触压成型，因此可降低对成型设备和模具的要求，减少投资，降低成本。 (3)在三大通用型热固性树脂中，环氧树脂的价格偏高，从而在应用上受到一定的影响。但是，由于它的性能优异，所以主要用于对使用性能要求高的场合，尤其是对综合性能要求高的领域。
环 氧 树 脂 应 用 转载
［应用技术］ 环氧树脂在模具上的应用 一、概况 环氧树脂模具又称树脂模具，它具有制造周期短、成本低、特别适合形状复杂的制品和产品更新换代快速的工业领域；因此，在国外先进国家已得到广泛的应用，特别在汽车制造业、玩具制造业、家电制造业、五金行业和塑料制品等工业系统使用得更为普及。环氧树脂模具按不同的结构和用途，采用各种性能的环氧树脂、固化剂、增韧剂和填料（铁粉、铝粉、硅微粉、重晶石粉等）等配制成模具树脂，同时以玻璃纤维布和碳纤维布作增强材料而制成的。 环氧树脂模具按不同用途和技术要求，能设计出不同的环氧模具树脂配方组份。从国内、外环氧树脂模具实际应用统计，环氧树脂适合于制作以下几种类型的模具，在冷压模具方面有：弯曲模、拉延模、落锤模、铸造模等；在热压模具方面有：塑料注射模、注腊模、吹塑模、吸塑模、泡沫成型模、皮塑制品成型模等。环氧树脂模具的制造特点，是制造简易，快速，成本低；例如一些外形复杂、难成形的金属模具，用环氧树脂制造，采用浇注法或低压成形法，就能一次成形，无需大型精密切削机床，也可不用高级钳工。有些金属模具制造的周期要几个月至半年，采用环氧树脂模具一般只要3～5天就可完成，其成本仅仅是钢模的15～20％左右，而且树脂模具使用寿命很长，磨损了还可以很快修补好，继续使用。因此，环氧树脂模具的制造是一项打破传统机械加工工艺的新技术、新材料和新工艺。环氧树脂模具，在国外都是大型工厂设立的专门研制中心制造的，而在国内仅在于国防工业单位研制了一些，一般工厂企业都缺乏这方面的制造工艺技术和配方，所以在我国环树脂模具的应用、普及和发展的速度很缓慢。今后随着新材料、新技术的发展，环氧树脂应用技术的推广，环氧树脂模具的综合性能和制造技术被广泛了介和认识，环氧树脂复合材料性能的提高，树脂模具的制作工艺和应用工艺的简化，环氧树脂模具必然会得到飞跃的发展，成为新的高效率的低成本的先进模具。 二、环氧树脂模具的种类 1、环氧树脂冷压类型的模具 (1)弯曲模、成形模、拉延模、切口模等。 环氧树脂的复合材科主要用来制造凹凸模，可以浇注成形，也可以低压模压法成形，它可以冲压或拉延0.8毫米钢板2毫米以下的铝板，寿命在万次以上不磨损。对于大型拉延模具，如汽车驾驶室顶盖件，用环氧树脂制造模具显示出更大的优越性，无需大型切削机床。切口模用来制造结构复杂的大型零件，在凹凸模刃口部嵌以钢带。用环氧树脂制造的弯曲成形模具，冲压的另件有吊扇的风叶等，风叶型面尺寸要求很高，因关系到风量和使用效果等，环氧树脂模具固定在l O O吨冲床上冲压成形，冲压次数巳达三十余万次，树脂模具还在使用。 (2)落锤模
环氧树脂添加剂[仅供参考]
环氧树脂添加剂 一、稀释剂 稀释剂主要作用是降低环氧树脂配方体系的粘度，改善工艺性能。但稀释剂的加入对环氧树脂固化物的HDT、机械性能等有很明显的影响。 1．非活性稀释剂 在此物理混入过程中，不能参与固化反应，仅起到稀释粘度作用，其用量约5—20%为宜。 非活性稀释剂大部分是高沸点溶剂如邻苯二甲酸二丁酯、邻苯二甲酸二辛酯等。其中邻苯二甲酸二丁酯作为良好的增韧剂和稀释剂使用，加17份二丁酯，双酚A，环氧树脂粘度从15.0降至4.0 Pa.s，二乙烯三胺固化后HDT下降20℃左右。 环氧树脂常用的溶剂和稀释剂如表 2．活性稀释剂 主要是含有环氧基团的低分子环氧化合物，能与环氧树脂固化反应。其加入对固化物性能影响不大，可分为单环氧基和双环氧基活性稀释剂。 2．1单环氧活性剂 A．苯基缩水甘油醚：690#，粘度为7厘泊，上海树脂厂生产 B．丙烯基缩水甘油醚：500#，粘度为2厘泊，上海树脂厂生产 C．丁基缩水甘油醚：501#（稀释剂），粘度为2厘泊，粘度低，毒性小，其用量为树脂量10—15%，上海树脂厂生产 D．对甲苯酚缩水甘油醚 E．乙烯基环己烯甘油醚 F．甲基丙烯酸缩水甘油酯 某些单环氧稀释剂如690#，500#和501#对胺类固化剂反应活性较大；而烯烃或脂环族单环氧稀释剂对酸酐固化剂反应活性较大。 2．2 双环氧稀释剂 A．双缩水甘油醚：600#，粘度为4—6厘泊，无锡树脂厂生产 B．乙二醇双缩水甘油醚：512#，粘度为100厘泊，上海树脂厂生产 C．甘油环氧：662#，粘度为300厘泊，上海树脂厂生产 D．间苯二酚双缩水甘油醚：680#，粘度为200—600厘泊，上海新华树脂厂生产E．丁二烯环氧 F．异氰酸三缩水甘油酯 二、增韧剂：
环氧树脂的应用与发展
环氧树脂的水性改性及应用简述 穆仕敏 高材1205 学号：20120221165 摘要：环氧树脂为多官能度化合物具有高模量、高强度和耐化学性好、热稳定性好，由于本身的高粘结性，高硬度性，还有高韧性而被广泛的运用于涂料、胶粘剂、皮革涂饰剂等方面。环氧树脂不溶于水，而溶剂型环氧树脂往往带有大量的溶剂，对环境产生危害，随着绿色健康越来越受人们的关注，水性环氧树脂的的研究非常具有前景，是践行未来可持续发展道路的重要方式。本文介绍了改性环氧树脂的方法以及水性环氧树脂的优良性质。 关键词：环氧树脂，改性，水性，涂料 一、传统环氧树脂 含双酚A的环氧树脂：有双酚A和环氧氯丙烷缩合生成的环氧树脂为两端有环氧结构的线性的齐聚物 由于环氧树脂中含有苯环，旋转型差，硬度强，所以常常出现了许多改性的环氧树脂，目的是增强其韧性。固化后的环氧树脂具有良好的物理、化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途，但是纯的环氧树脂耐热性和韧性不高，耐湿热性和耐候性差。固体收缩性大，较脆的缺点。 一、环氧树脂改性 2.1、水性环氧树脂乳液的制备方法 环氧树脂本身不溶于水,不能直接加水进行乳化,要制备稳定的水性环氧树脂乳液,必须设法在其分子链中引入强亲水链段或者在体系中加入亲水亲油组分。根据制备方法的不同,环氧树脂水性化有三种方法：机械法、化学改性法和相反转法 2.1.1、机械法 工作原理：将固体环氧树脂预先磨成微米级的环氧树脂粉末,在加热的条件下加入乳化剂水溶液,通过激烈的机械搅拌即可制得水性环氧树脂乳液，提高搅拌分散时的温度可以促进乳化剂分子在环氧树脂微粒
环氧树脂胶粘剂的常用配方

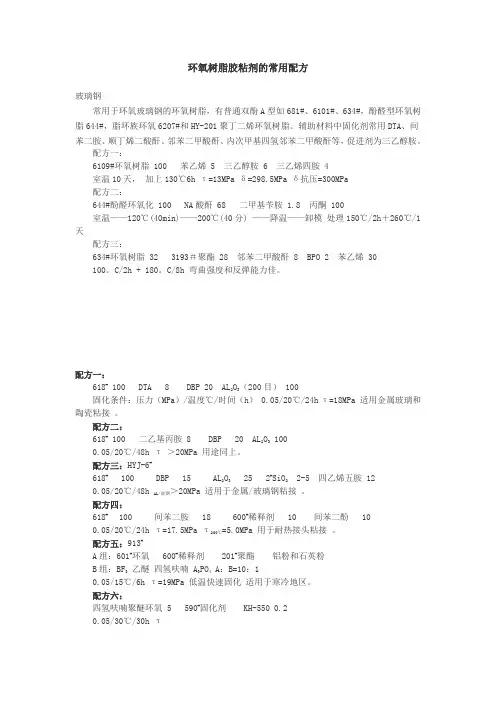

环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
涂料配方设计
1，介绍： 粉末涂料由于其具有的无溶剂、施工简单、利用率高等特点而在全球市场高速增长，有机硅耐高温粉末涂料在美国八十年代在烤炉方面首先得到应用，而在九十年代中期快速在欧美市场快速增长。随着中国逐渐成为全球的灶具、烤炉等主要的生产基地。市场对耐高温粉末涂料的需要也日益增长。本文对耐高温粉末涂料的配方设计、问题处理、生产工艺等进行了介绍。 2，原理及性能介绍 2.1 原理 有机硅树脂的反应机理都是非常类似，其自身可以交联。在高温下的固化反应式如下： ~Si - OH + HO - Si ~ - - - > ~Si - O - Si ~ + H2O ~Si - OR + HO - Si ~ - - - > ~Si - O - Si ~ +ROH 此外，有机硅树脂中侧基不同的有机基团的热稳定性也有所不同：苯基〉甲基〉乙基〉丙基〉丁基〉己基 通常，有机硅树脂的固化温度不能低于200度。而270 和 350 °C之间的温度范围对于有机硅耐高温粉末涂料来说是个比较敏感的范围点。因为在此时有机硅组分还没有完全烧结完成，而有机组分已经开始燃烧分解。 此外，由于低Tg的有机硅树脂在储存和生产运输过程中遇到的结块问题使开发高Tg（玻璃化温度）的有机硅树脂也成为必然。现在，德国瓦克化学公司已经推出了Tg 〉65 的应用于耐高温粉末涂料的有机硅树脂，成功解决了高温天气下的运输、储存问题。 2.2 有机硅粉末涂料应该具有的性能？ 与有机树脂不同的是，与适当的颜、填料配合使用的有机硅树脂应具有优秀的长期耐热性（200 - 650 °C）。 此外，对于食品接触的场合，有机硅树脂还应符合FDA 175.300 and BGVV – XV。良好的冷热交变性。通过把热板直接浸入冷水中，而涂膜不会损坏。 3.配方设计 3.1 基料的选择： 有机硅树脂是耐高温粉末涂料的必不可少的基料，有机硅树脂可以单独作为基料或与聚酯、环氧树脂拼用提高涂膜的耐高温性。同时配方中也应选用耐高温的无机颜料与填料以及适当的助剂。目前用于耐高温粉末涂料的有机硅树脂主要分为以下两种：
环氧树脂配置讲义
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
环氧树脂胶配制方法
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂复合材料
环氧树脂复合材料 复合材料是由基体材料和增强材料复合而成的多相体系固体材料。它充分发挥了各组分材料的特点和潜在能力，通过各组分的合理匹配和协同作用，呈现出原来单一材料(均质材料、单相材料)所不具有的优异的新性能，从而达到对材料某些性能的综合要求。复合材料的出现在材料发展史上具有划时代的意义。受到国内外的极大重视。其发展之迅猛在历史上是空前的。已在工业、农业、交通、军事、科学技术和人民生活等各个领域广为应用。尤其是在航空、航天等尖端技领域中已成为不可缺少的重要的结构材料。无怪乎有人认为21世纪将进入“复合材料时代”。 热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。
环氧树脂应用简介
环氧树脂应用简介 1.1.1低分子量聚酰胺的化学特性 ⑴末端基团的环化 二聚酸和多乙烯多胺反应制得的低分子量聚酰胺末端的基团经加热可以形成咪唑啉环（如下式所示）。随着咪唑啉环生成比例增加，会使聚酰胺树脂的黏度降低，与环氧树脂的相容性提高，和环氧树脂的反应速度变慢[33]。 ⑵胺基和环氧基的反应性 聚酰胺含有复杂的各种异构体，与环氧树脂的反应机理尚不明理。但和多胺化合物一样，其结构中的胺基（伯胺和仲胺）与环氧基进行加成反应（如下式），生成的叔胺又能促进环氧基和羟基的醚化。 ⑶空气中的水分，二氧化碳对聚酰胺的影响 聚酰胺与空气长时间接触，易与空气中的水分和二氧化碳发生如下反应，生成氨基甲酸盐、重碳酸盐。
生成的碳酸盐在常温下和环氧基不反应，但对固化物性能会产生不良影响。因此，为了避免聚酰胺固化及和空气接触，固化剂使用后应将容器盖及时闭合。 ⑷聚酰胺的交换反应 为了降低聚酰胺的黏度，调整固化速度，有时会将聚酰胺树脂与其他胺化合物配合使用。在这种情况下，存储过程中会发生聚酰胺的交换反应，反应式如下： 陈强等[32]在研究低分子量聚酰胺对环氧树脂固化性能影响时发现，聚酰胺在较长的存储时间内会有内聚现象，其黏度会随着时间的延长而增大，胺值会随之变小，固化时不完全，固化物的力学性能变差。 1.1.2合成低分子量聚酰胺树脂的其他方法 除了上述的由二聚酸与多胺缩聚制得低分子量聚酰胺外，文献[18,19,34,35]中合成低分子量聚酰胺树脂固化剂的方法还有三种；即以烷基-芳基多羧酸酯与有机多胺反应合成；用有机酸酯与过量有机多胺进行胺解反应来制取；用单体的多羧酸、二元酸与有机多胺反应合成。
环氧树脂的介绍
环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老化性等。
环氧树脂塑封料典型配方
环氧树脂塑封料典型配方 配方：环氧树脂塑封料典型配方 环氧树脂塑封料是以环氧树脂、固化剂、填料、促进剂、脱模剂、偶联剂、颜料等组份组成。它经过加热混合（捏合）、冷却、粉碎、磁选等加工过程制成所需要的塑封材料，包装在密闭的容器中，在冷库中保存。在使用前，应将其保持在工艺要求的环境中使温度恢复到工艺要求的温度，经预成型、高频预热、压模、加热固化制得成型制品。 塑封料配方很多，应根据用途不同对配方进行设计或选用适合的牌号产品。据中国环氧树脂专家库专家介绍，其典型配方主要有以下几种。 酚醛环氧树脂，酚醛树脂，甲基丙烯酸甲酯-苯乙烯共聚物，硅微粉制得。 邻甲酚甲醛环氧树脂，溴化酚醛环氧树脂，酚醛树脂，三苯基磷，硅微粉，环氧化硅氧烷，棕榈蜡，碳黑制得。 酚醛环氧树脂，溴化酚醛环氧树脂，酚醛树脂，咪唑，Si2O3，环氧化硅氧烷，硬脂酸，碳黑，Sb2O3 。 环氧树脂，邻甲酚甲醛树脂，2-乙基-4甲基咪唑，二氧化硅粉。 邻甲酚甲醛环氧树脂，溴化酚醛环氧树脂，酚醛树脂，石英粉，Sb2O3，棕榈蜡，碳黑，2-苄基咪唑，硅氧烷偶联剂。 酚醛树脂，环氧树脂，苄基二甲胺。 酚醛环氧树脂，酚醛树脂，苄基三嗪，硬脂酸锌，石英粉，碳黑。 邻甲酚甲醛环氧树脂，828环氧树脂，BF3-2-甲基咪唑，硅微粉，地蜡。熔融捏合5分钟、冷却、粉碎成粒径20-100μ粉状。 邻甲酚甲醛环氧树脂，酚醛树脂，溴化环氧，Sb2O3，棕榈蜡，碳黑，咪唑，硅微粉，偶联剂。耐潮半导体封装。 邻甲酚甲醛环氧树脂，酚醛树脂，溴化邻甲酚甲醛环氧树脂，Ph3Sb ，硅微粉，棕榈蜡，二甲基咪唑。 邻甲酚甲醛环氧树脂，溴化环氧，酚醛树脂，Si3N3晶须，Ph3P，Sb2O3，棕榈蜡，碳黑，偶联剂。封装线路. 邻甲酚甲醛环氧树脂，环氧树脂，酚醛树脂，固化促进剂P，棕榈蜡，Sb2Cl3，偶联剂，碳黑，硅微
