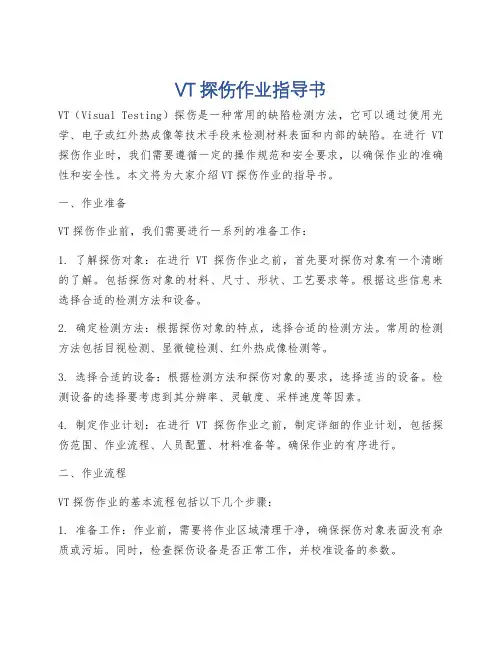

VT探伤作业指导书
V T探伤作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
.
广州忆民有限公司
目视检验作业指导书
编制:
审核:
批准:
2012-12-06发布 2012-12-28实施

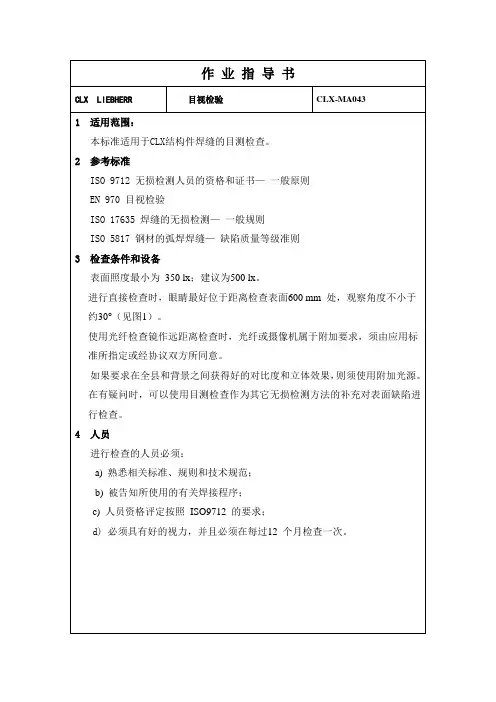

目视检验作业指导书
1、范围
本文件规定了目视检验的方法及人员等技术管理要求。
本文件适用于碳钢、不锈钢及铝合金焊缝外观检查。
2、人员要求
从事目视检验人员必须取得VTⅡ级及Ⅱ级以上资格证书，有半年以上工作经验方可独立上岗操作。
检测人员必须熟悉和掌握相关的检验标准（如ISO5817、ISO10042）。
检测人员必须熟悉和掌握相应的焊接工艺。
检测人员必须满足ISO 9712的要求（如每12个月检查一次视力），且应当有足够的视力和颜色分辨力。
3、外观检测条件
被检工件表面的光照度应至少达到350Lx，推荐值为500Lx。
眼睛距离被检区域的距离应不超过600mm。
眼睛与被检工件的夹角应大于30°。
经商定可采用其它检测设备，如内窥镜。
图1 外观检测角度示意图
4、环境要求
作业场地应远离翻砂、电焊、潮湿，场所应整洁宽敞。
检验环境光照度应至少达到350Lx，推荐值为500Lx。
5、检测设备
检测尺如直尺、卡尺、塞尺、焊接检验尺。
放大镜的放大倍数为2～5倍，应尽量有刻度。
其它检测仪器如成型量具、镜子、照像机、内窥镜。
6、焊缝的外观检测
焊缝的外观检测的基本范围在所应用的标准中作出了规定：焊缝必须可见且便于检测，检测时间在表面处理之前。焊缝的外观检测可分三个阶段：——焊前准备的外观检测
——焊接过程中的外观检测
——焊接后的外观检测
焊前准备的外观检测
坡口的形状、尺寸和均匀度必须符合相应标准的有关要求（与焊接工艺规程是否相符）。坡口的尺寸不能过大。
焊接坡口及界面必须按要求进行清理。
按图纸要求进行装配和固定。
焊接过程中的外观检测
多层焊时，在其进行下道焊道的施焊前，都要进行层间清理（特别是在焊缝金属和母材的过渡区）。
如果一旦发现有裂纹、空穴或其它缺陷，应立即停止施焊，且采取措施加以消除。
注意焊道的结构，以达到足够的熔合比，避免出现未熔合。
坡口和表面的形状应保证焊接不至于出现不规则性。
焊接后的外观检测
焊缝的外观特征（形状和几何偏差）必须满足ISO5817的要求。焊缝表面应尽可能地均匀，不要出现纵向和横向的缺口。
焊缝表面不应有夹渣和其它的覆盖性缺陷。
机械划痕和可见的表面空穴是不允许的。
如果要求对焊缝进行机械加工，应保证不出现缺口（比如打磨）且不使局部材料出现过热，特别是在向母材的过渡区内。
每次热处理后应重新进行外观检测。
7、返修焊缝的外观检测
清根或新坡口准备
背面清根的深度应足够，应清到焊缝金属。
不规则性应清除干净，然后再进行无损检测。。
在修补前所开坡口的角度和宽度，应有利于焊接达到一定的熔化系数。
全部清除焊缝时不得有材料损失。
焊接过程中和焊后的外观检测要求与原始焊接要求一样。
8、测量工具的应用
坡口间隙和错边量的大小对焊接质量有很大影响，因此焊接件装配点固后，可采用焊缝检验尺等焊缝检测设备进行测量。
测量表面缺陷的尺寸和位置可用：游标卡尺、直尺、卷尺或放大镜（有时里面带有刻度）。
测量咬边深度时，使用焊缝检验尺的薄而尖的直边，以焊缝两侧的母材为基准面进行测量。
对接焊缝的余高可用成型量具或焊缝尺等焊缝测量工具来测量。如果焊缝两侧
厚度不一样，可按下图来计算：22
1
H +
H
=
H
。
角焊缝中存在着焊角高度与焊脚长度之间的比例如下图，对此也有不同的量具，如果角焊缝表面不规则，应多测几个位置，焊缝厚度选最低值。
9、
焊接缺陷的种类
焊接缺陷的种类很多，根据标准ISO6520把熔焊缺陷分为六类： 第一类缺陷： 裂纹 第二类缺陷： 孔穴
第三类缺陷： 固态夹渣物 第四类缺陷： 未熔合和未焊透 第五类缺陷： 外观缺陷 第六类缺陷： 其他缺陷。
具体缺陷编号及说明见标准ISO6520。 10、 观察及处理
对缺陷件，须对缺陷的部位、大小、性质在检测报告上做出详细描述，并在工件上做出标识。 11、 质量要求
焊缝的质量等级根据相关的标准（碳钢和不锈钢按照ISO5817、铝合金按照ISO10042）进行判定，并对照图纸要求看是否合格。 返修后部位及热影响区重新进行目视检验。 12、 记录
记录及保存见表1：
求填写及保管。
荧光磁粉探伤作业指导书
荧光磁粉探伤作业指导书
————————————————————————————————作者：————————————————————————————————日期:
＊*车辆段 轮对荧光磁粉探伤作业指导书编号： **车轮车间 作业地点任职条件（MT)Ⅱ级探伤工 环境要求1.轮对荧光磁粉探伤工作场地应整洁明亮，照度适中,通风良好，室内温度应保持在10℃～30℃范围内。 2．轮对荧光磁粉探伤工作场地远离翻砂、锻打、电焊、潮湿、粉尘场所；探伤设备所用的电源与大型 机械、动力电源线分开并单独接线。 3.轮对荧光磁粉探伤时须在暗室内作业，观察磁痕显示处紫外灯的辐照度不得低于8０0μW/cm2且无死 角，并配备有手持荧光灯。 岗位人数2人 上道工序轮对冲洗除锈作业 工步作业内容及技术要求工装设备及 检测器具 作业图示材料及其它 １工前准备工作者必须佩戴好劳保用品，准备好防护眼镜。目测润滑油、防护 眼镜 2 上道工序控制轮对除锈质量须达到湿法磁粉探伤要求。表面须达到配件除锈质量标准,无锈、无尘、无油 垢,露出基本金属面。 目测放大镜、砂 布、手电筒 3设备、检测量具检查3.1 全面检查探伤机各部技术状态及动作,并按《设备操作规程》进行检点、润滑,确认性 能良好无故障。 3.2 全面检查所用工具、量具、齐全良好，计量器具检定不过期。熟练掌握紫外辐射照度 计、白光照度计鉴定日期和检测修正系数。 3.3 开工前30０0型荧光磁粉探伤机主要性能指标的检查: 3.３.1 探伤机的全轴复合磁化、退磁功能和磁悬液搅拌装置须符合要求； 3.3．2 周向磁化电流0～3０0０A应连续可调,纵向磁化电流0～2400A应连续可调； 3.3．3 通电磁化时间应为1s～３s,停止喷淋磁悬液由应再磁化２次~3次，每次0．5s ~1. ０s。 3０00型荧光 磁粉探伤机、 角向磨光机、 磁粉筛（320 目）、紫外线 辐射照度计、 白光照度计、 磁强计、梨形 沉淀管、天平 秤、磁悬浮测 定玻璃管 目测放大镜、手电 简、尖铲、手 锤、角向磨光 机、砂布、棉 布、印台、紫 外线护眼镜、 Aｌ-15/50试 片；胶带纸、 笔、钢卷尺、 深度尺等工 具装备齐全。
射线探伤作业指导书
射线探伤作业指导书 1.1 目的 为了保证射线检测结果的准确、可靠、编制本细则。 1.2 范围 本作业指导书适用于金属材料板和管的熔化焊焊接接头。 1.3 编制依据 1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员 凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。 3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。 3.2.2 检查焊缝外表面：外观是否符合《焊规》规定要求，是否有影响底片评定的因素存在，存在上述问题时，必须纠正后才能进行透照。 3.3 工艺制订 根据有关标准规定及现场情况等制订工艺，确定透照方式、投影角度、焦距、曝光参数、象质计指数，还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。 3.4 器材 3.4.1 射源或射线机选择 主要根据被检工件的透照厚度及现场情况选择γ射线机或X射线机。 3.4.2 胶片、增感屏及暗盒选择 3.4.2.1 透照用胶片应选用《射规》4.6.1中规定的JI或J2型胶片。胶片在使用前，应对每箱或每盒胶片进行灰雾度的抽查，其本底灰雾度应小于或等于0.3。 3.4.2.2 胶片在裁片、装片、抽片、评片的过程中，要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整，应经常擦拭。在装片、抽片时要轻缓，避免产生静电。要正确持片、不得用手指直接捏住底片表面，防止对底片造成污染。 3.4.2.3 使用金属增感屏进行射线透照时，金属增感屏的材料及前、后屏的厚度应根据不同的射线能量参照《射规》表4的规定选择（具体见《射线探伤工艺卡》）。 3.4.2.4 增感屏的表面应经常擦拭，保持洁净、平整和干燥，以防止产生造成影响底片图像的影像或假缺陷。 3.4.2.5 暗盒尺寸须与胶片及增感屏符合。 3.4.3 屏蔽板
锚杆与土钉检测
锚杆与土钉检测 摘要 随着国家经济的突飞猛进，基础建设不断深入，开采和开挖深度逐步增加，基坑和巷道支护是安全生产的重要保证。 锚杆支护是指在边坡、岩土深基坑等地表工程及隧道、采场等地下硐室施工中采用的一种加固支护方式。用金属件、木件、聚合物件或其他材料制成杆柱，打入地表岩体或硐室周围岩体预先钻好的孔中，利用其头部、杆体的特殊构造和尾部托板（亦可不用），或依赖于黏结作用将围岩与稳定岩体结合在一起而产生悬吊效果、组合梁效果、补强效果，以达到支护的目的。岩海人充分的体会到锚杆具有成本低、支护效果好、操作简便、使用灵活、占用施工净空少等优点。 关键字：锚杆，土钉。 一、概念 锚杆：将拉力传至稳定岩土层的构件。当采用钢绞线或高强钢丝束作杆体材料时，也可称为锚索（如图一）。 土层锚杆：锚固于土层中的锚杆。 岩石锚杆：锚固于岩层内的锚杆。 图一 土钉：是一种基于新奥隧道法原理，在天然边坡或开挖形成的边坡、基坑原位岩土体中近于水平设置加筋杆件并沿坡面设置混凝土面层，使整体土工系统的力学性能得以改善从而提高边坡、基坑稳定性的原位加筋技术。 土钉墙：是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。（如图二）
图二 二、区别 土钉是被动受力，即土体发生一定变形后，土钉才受力，从而阻止土体的继续变形；土钉是全长受力，不过受力方向分为两部分，潜在滑裂面把土钉分为两部分，前半部分受力方向指向潜在滑裂面方向，后半部分受力方向背向潜在滑裂面方向。锚杆是主动受力，即通过对锚杆时间预应力，在基坑未开挖前就限制土体发生过大变形，锚杆则是前半部分为自由端，后半部分为受力段，所以有时候在锚杆的前半部分不充填砂浆。各试验规范差别如表一。 表一 三、试验设备 检测仪器采用全自动静载测试仪，辅助设备有穿心千斤顶，钢板，调频位移 传感器，压力传感器等。简略图及参数设置如图三。
磁粉探伤作业指导书
磁粉探伤作业指导书
HTFA/QC—03 磁粉探伤作业指导书 磁粉探伤作业指导书 1目的 编制作业指导书的目的，是为了使探伤人员在进行磁粉探伤过程中有明确的步骤、程序，以保证检测结果的一致性和可靠性。 2 适用范围 本指导书适用于检查铁磁性材料工件及焊缝的表面或近表面裂纹和其它缺陷，对于铁磁性材料的毛坯件、半成品（钢坯、铸件和锻件）及成品也可参照执行。（本指导书主要侧重磁轭法） 3 引用标准 3.1 JB4730－94《压力容器无损检测》 3.2 GB／T1260 4.5《无损检测名词术语》 3.3 GB3721－83《磁粉探伤机》 3.4 ZBK54004－87《汽轮机铸钢件的磁粉探伤及质量分级方法》 3.5 GB／T9444－88《铸钢件磁粉探伤方法及质量分级》 3.6 ZBK54002－87《汽轮机叶片磁粉探伤方法》 3.7 JB3965－85《钢制压力容器磁粉探伤》 4 检测人员 4.1 凡从事磁粉探伤人员，都必须经过技术培训，并取得有关部门的资格证书。4.2 磁粉探伤人员按技术等级为高、中、初级。取得不同磁粉探伤的各技术等级人员，只能从事该等级相应的探伤工作，并负相应的技术责任。 4.3 凡从事磁粉探伤的人员，除具有良好的身体素质外，视力必须满足下列要求：4.3.1 校正视力不得低于1.0，并一年检查一次。 4.3. 2 从事磁粉探伤人员，不得有色盲、色弱。 5 设备 5.1 磁粉探伤设备必须符合GB3721－83的规定。 5.2 所使用磁粉探伤设备（电磁轭），当电磁轭极间距为200mm时交流电磁轭至少应有44N的提升力；直流电磁轭至少177N的提升力。
射线检测工艺规程
射线检测工艺规程 1 适用范围 本射线检测工艺适用于:碳素钢、低合金钢、不锈钢等材料制作的锅炉、压力容器及长输管道、钢质储罐熔化焊对接接头的射线透照检测工作。遇有特殊要求,应按相应的标准、规范执行。 2 引用标准 GB 11533—1989 标准对数视力表 GB 16357—1996 工业Ｘ射线探伤放射卫生防护标准 JB/T 7902—1999 线型像质计 JB/T4730－2005《承压设备无损检测》 SY/T4109-2005《石油天然气钢质管道无损检测》 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》 3 射线防护 3、1 X射线对人体有不良影响,应执行《检测作业安全防护指导书》与其它安全防护规定。 3、2 在现场工作人员应随身佩带个人剂量仪、射线个人报警器及防护服。 3、3 带一台射线剂量巡测仪,测定利用现场墙壁房屋及设备选择理想的屏蔽位置。 3、4 拍片现场划定“射线放射区”并放好警戒标记。 3、5 确认工作人员均已完成各自工作并离开辐射区,方可开启射线发生器进行透照。 3、6 每次透照完成后,均应用报警器确认射线就是否停止辐射后,方可进入辐射现场。 3、7 现场作业完成后对仪器进行清点、核对无误后清理现场,撤除警戒标志方可撤离现场。 3、8 从事放射性工作人员应定期进行体检,每年允许接受的剂量量为50 m SV。 4 人员要求 4、1 从事射线检测人员必须经过培训,持证上岗。只有取得质量技术监督部门颁发的射线检测技术等级证书的人员,方可独立从事与该等级相应的射线检测工作。 4、2 射线检测人员应具有良好的身体素质,其校正视力不得低于 5、0,并每年检查一次。从事评片人员应能辨别距离400mm远的一组高为0、5mm、间距为0、5mm
VT探伤作业指导书
V T探伤作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
. 广州忆民有限公司 目视检验作业指导书 编制: 审核: 批准: 2012-12-06发布 2012-12-28实施
目视检验作业指导书 1、范围 本文件规定了目视检验的方法及人员等技术管理要求。 本文件适用于碳钢、不锈钢及铝合金焊缝外观检查。 2、人员要求 从事目视检验人员必须取得VTⅡ级及Ⅱ级以上资格证书，有半年以上工作经验方可独立上岗操作。 检测人员必须熟悉和掌握相关的检验标准（如ISO5817、ISO10042）。 检测人员必须熟悉和掌握相应的焊接工艺。 检测人员必须满足ISO 9712的要求（如每12个月检查一次视力），且应当有足够的视力和颜色分辨力。 3、外观检测条件 被检工件表面的光照度应至少达到350Lx，推荐值为500Lx。 眼睛距离被检区域的距离应不超过600mm。 眼睛与被检工件的夹角应大于30°。 经商定可采用其它检测设备，如内窥镜。 图1 外观检测角度示意图 4、环境要求 作业场地应远离翻砂、电焊、潮湿，场所应整洁宽敞。 检验环境光照度应至少达到350Lx，推荐值为500Lx。 5、检测设备 检测尺如直尺、卡尺、塞尺、焊接检验尺。 放大镜的放大倍数为2～5倍，应尽量有刻度。 其它检测仪器如成型量具、镜子、照像机、内窥镜。 6、焊缝的外观检测 焊缝的外观检测的基本范围在所应用的标准中作出了规定：焊缝必须可见且便于检测，检测时间在表面处理之前。焊缝的外观检测可分三个阶段：——焊前准备的外观检测 ——焊接过程中的外观检测 ——焊接后的外观检测 焊前准备的外观检测
焊缝磁粉无损检测作业指导书
专用车底盘项目焊缝磁粉无损检测作业指导书 前言： 本指导书适用于铁磁性材料熔焊焊缝及其附近母材表面和近表面质量的磁粉检验。由于焊件和焊缝接头的形状、材质、状态、所能产生的缺陷、质量要求等有所不同，因此，一个或成批产品焊缝在实施磁粉检测时，应选用经试验证明确有成效的方法，对所用的磁化技术与规范、设备器材、施加磁粉或磁悬液时间、验收质量等级等加以具体的规定。 本指导书参照了JB/T6061 JB/T4730-2005 GB3721 GB9445 JB/T6063 JB/T6065 标准制定。 1 检验方法及要求 1.1 检验前，焊缝及其两侧各不小于25mm范围的母材表面应进行清理，去除表面的油污、 焊接飞溅物、铁锈和氧化皮、漆层等。 1.2 被检部位按下列步骤顺序进行： 1.2.1 用磁粉探伤设备进行必要的磁化。 1.2.2 在被磁化的区域内用干法施加干燥过的磁粉，或者用湿法施加磁悬液。 1.2.3 对施加过磁粉或磁悬液的部位进行磁痕观察、分析、评定。 1.3 采用连续法进行检验。由于工件较大请使用适合局部磁化的磁轭法。每次磁化的长度 范围最小为50mm，最大为200mm。 1.4 焊缝上的每个检验部位应至少在相互垂直或近于垂直的两个方向上分别得到磁化。可 选用：纵向磁化加横向磁化、交叉磁化、旋转磁场或摆动磁场等方法进行磁化。1.5 建议采用湿法施加磁粉。 1.6 用湿法施加磁粉时，施加到被检表面的磁悬液应尽可能均匀分布，并利用载液的流动 性带动磁粉流动。在有漏磁场的地方形成磁痕，没有漏磁场的地方全部离走。 1.7 当遇到下列的任意一种情况或几种情况时，应采用干法： 1.7.1 要求检验埋藏深度较大的缺陷时； 1.7.2 焊缝表面的平整度极差，如果使用湿法，磁悬液很难顺利流动时； 1.7.3 焊缝表面明显低于母材表面，如果使用湿法，容易使磁悬液发生淤积时； 1.7.4 焊缝温度明显高于室温，如果使用湿法，容易使磁悬液干涸时。 1.7.5 上述情况使用干法检验时必须加温，使其温度超过室温。 1.8 容易产生冷裂纹的焊缝检验时，其有效的检验结果必须在焊缝的焊接温度冷却至室 温之后再放置24h以上的检验中取得。其他场合下的结果可作参考。 1.9 焊后需要进行热处理的焊缝，应在热处理工作结束后进行。 2 检验人员 2.1检验人员应按GB9445的规定取证，经相关部门考试合格后，持证操作。签发检验报 告者必须持有磁粉检验II级以上资格证书。 2.2检验人员应了解产品焊接中常出现的缺陷类型、部位、方向，并掌握可使重要缺陷不 漏检的试验方法。 2.3检验人员的矫正视力应不低于1.0，并且没有色盲。 3检验设备 3.1检验设备应符合GB3721的规定。必须使用在有效的鉴定期内的仪器设备。 3.2交流电磁轭在其最大磁轭间距上的提升力应大于44N，直流电磁轭在其最大磁轭间距 上的提升力应大于177N。 3.3用于施加干磁粉的喷粉器应能均匀地喷洒出雾状的干磁粉，并产生足够的压缩气流， 以吹掉被检表面上没有形成磁痕的磁粉。 4 检验用磁粉
射线检验操作规程汇总
射线检验操作规程 1.0目的 制定本规程的目的就是指导射线检验人员正确的进行检验工作,规则中包括射线检测设备和器材及射线的技术参数选定、现场检验步骤、射线安全防护、暗室cv处理以及最终的底片评定等内容。 2.0 射线检验范围 射线检验法适用于金属材料（如焊接件、铸、锻件）、非金属材料及组合件等内部质量的检验。本规程规定2-100mm母材厚度钢熔化对接接头焊缝的X射线和γ射线照相方法。 3.0 人员资格 从事射线检验的人员应持有ABS、中国船检、DNV或其他机构颁发的射线检验二级资格有效证书。 4.0 管理职责 4.1 设备管理责任 为了正确使用和充分发挥仪器的功能，顺利完成射线检验工作，设备应有专人管理负责，设备的进出有登记，领取设备，必须有管理人员签字，同时还要有安全员签字。设备在运输及现场运作过程中，应有工作主管负责。设备发生事故，应填写在运转记录中，分析事故发生的原因。 4.2 射线现场作业管理者职责
现场从事射线作业的人员，由主管负责统一指挥，其对安全、工作质量负责。 4.3 暗室的管理职责 暗室操作人员应严格按自动洗片机操作规程操作，随时注意自动洗片机的运转情况，严格调试控制显、定影温度和烘干温度，检查显、定影的补充情况，以及辊子运转情况是否良好，发现异常应随时停机检查处理。手工冲片装置等应精心使用和保管显、定影的化学药品，按规定必须要有质量合格证明，应按规定的比例和顺序配制显、定影液。胶片不应大量存放暗室，应随用随领，以防变质。暗室红灯应调整适当的亮速，以防底片产生附加灰雾度。 4.4 评片职责 具有II级及以上资格的检验人员才能评片，评片人应在了解射线照相操作人员所提供的实际操作情况及参考图纸和原始记录的基础上，进行底片评定，然后签发射线报告，评片人员应对评定的底片和报告负有责任。评片报告、档案资料应按年、月，按一定的编排顺序装订成册归入档案，由专人进行管理，一般底片和档案资料报告等技术文件存期为5年，压力容器方面的底片和技术文件资料为7年。 5.0 工艺规程 5.1 射线检验设备和器材 5.1.1 X射线机 可选用X射线机表1所示

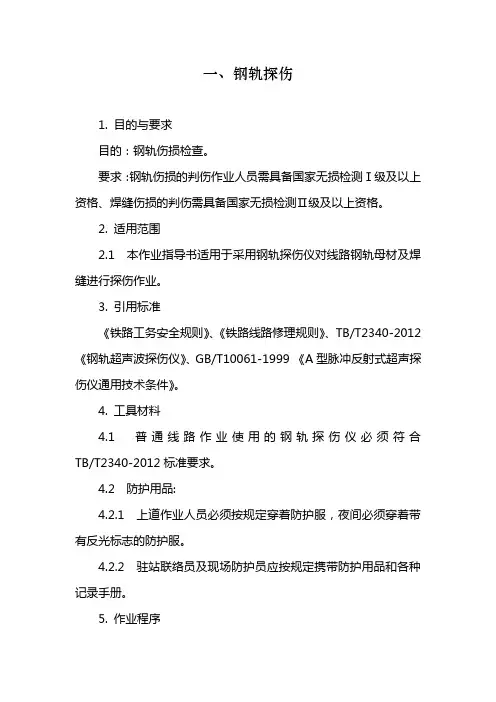

钢轨探伤作业指导书
