表面淬火工艺
淬火.退火.正火工艺
◆表面淬火
? 钢的表面淬火
有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。
根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。
? 感应加热表面淬火
感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点：
1.热源在工件表层，加热速度快，热效率高
2.工件因不是整体加热，变形小
3.工件加热时间短，表面氧化脱碳量少
4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命
5.设备紧凑，使用方便，劳动条件好
6.便于机械化和自动化
7.不仅用在表面淬火还可用在穿透加热与化学热处理等。
? 感应加热的基本原理
将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。
? 感应表面淬火后的性能
1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。
2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。
3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。
◆退火工艺
退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。
? 退火的目的
①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。
②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。
③消除钢中的内应力，以防止变形和开裂。
1
表面淬火工艺
淬火.退火.正火工艺 ◆表面淬火 ? 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。 ②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。 ③消除钢中的内应力，以防止变形和开裂。 1
热处理工艺规范(最新)
华尔泰经贸有限公司铸钢件产品热处理艺规范 随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的： 为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。 2范围 3术语 经保温一段时间后， 经保温一段时间后， 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后， 快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一 段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责
4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到 热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测 结论的记录以及其它待检试样的管理。 5 工作程序 5.1 错位炉底板应将其复位后再装， 5.2 对特别 淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、 时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。
6.2技术部门负责对不合格品的处置。 7 附表 7.1碳钢及低合金钢铸件正火、退火加热温度表7.2碳钢及低合金钢铸件退火工艺 7.3铸钢件直接调质工艺 7.4铸钢件经预备热处理后的调质工艺 7.5低合金铸钢件正火、回火工艺

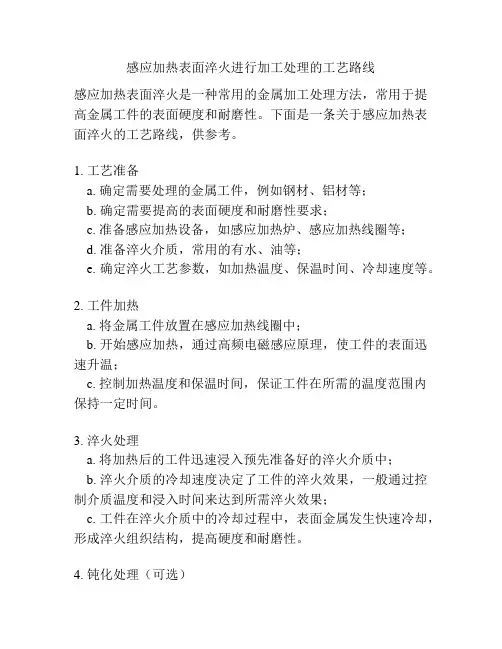

中频表面淬火工艺技术报告
关于中频表面淬火工艺的技术报告 热处理是机械制造中热加工工艺的一种。它对保证机械产品的质量，延长使用寿命，有着重大的作用。钢的热处理就是利用钢在加热、保温和冷却作用下，其内部发生组织状态（晶体结构、组织形态）、物理状态（比容、残余内应力等）和化学成分分布的变化，而使工件具有预期的工艺性能、机械性能、物理性能和化学性能，以达到便于冷热加工，提高使用寿命，充分发挥材料潜力的目的。钢的热处理基本工艺包括退火、正火、淬火、回火和化学热处理等。根据在车间实习和工作情况，我将主要负责车间中频表面淬火工序的工艺编制。所以将重点放在中频表面淬火工序上。 一、感应加热原理及分类 中频加热是感应表面加热的一种。感应表面加热是利用导体（零件）在高频磁场作用下产生的感应电流（涡流损耗）以及导体内磁场的作用（磁滞损耗）引起导体自身发热而进行加热的。根据设备的频率不同分为：①高频加热，频率为100~500千赫。淬硬层深度为0.3~3㎜，加工工件最小直径为Φ28㎜；②中频加热，一般采用8000赫兹和2500赫兹二种，淬硬层深度：8000赫兹 1.3-5.5㎜，加工工件最小直径为Φ16㎜；2500赫兹 2.4-10㎜，加工工件最小直径为Φ28㎜；③工频加热，频率为50赫兹，淬硬层深度为17-70㎜，加工工件最小直径为Φ200㎜。目前，我车间使用的设备是中频立式淬火机床，频率为8000赫兹。而多年不用的高频淬火机床在车间搬、拆迁过程中已经拆除了。 二、感应加热表面淬火工艺及选择 感应加热工艺参数包括着热处理参数和电参数。热处理参数包括加热温度、加热时间、加热速度以及淬火层深度。电参数包括设备的频率、零件单位面积功率等。 感应加热淬火工艺中几个主要问题： 1、确定零件的技术要求 表面淬火零件的技术要求包括：表面硬度、淬火层深度及淬硬区分布、淬火层组织等。 ⑴.表面硬度：感应淬火后零件的表面硬度要求与材料的化学成分和使用的条件有关。 ⑵.淬火层深度：淬火层深度主要是根据零件的机械性能确定的。 ⑶.淬硬区分布：按零件的几何形状与工作条件的不同，各种表面淬火零件的硬化区部分和尺寸有不同的要求。 ⑷.金相组织：按零件的材料及工作条件，规定各格的等级范围。按评级标准进行金相评级。 2、加热温度的选择 感应加热速度快，与一般加热相比，必须选用较高的加热速度，适宜的加热温度是与钢材的化学成分、原始组织状态及加热速度等因素有关。我车间由于设备的限制，只能采取目测加热温度的方法。 3、设备频率的选择 频率的选择主要是根据淬火层深度和零件的尺寸大小来确定。当设备给定或选定以后，设备的频率就是一个不可调的参数。我车间的设备只有立式淬火机床一台，故工艺选择中不再考虑设备频率。 4、感应加热方法及工艺操作 感应加热方法基本分为两种： ⑴.同时加热法，这种加热法是被加热的表面同时共热升温，零件需要加热的整个部分都被感应器包围着。在大批量生产时，为充分发挥设备潜力，提高生产效率，只要设备输出功率足够的条件下，尽可能采用同时加热。 ⑵.连续加热法，零件表面的加热和冷却时连续不断进行的。连续加热生产率较低，但加
表面淬火工艺原理4-2
4.2 表面淬火工艺原理 一、钢在非平衡加热时的相变特点 如前所述，钢在表面淬火时，其基奉条件是有足够的能量密度提供表面加热，使表面有足够快的速度达到相变点以上的温度。因此，表面淬火时，钢处于非平衡加热。 钢在非平衡加热时有如下特点： 1．在一定的加热速度范围内，临界点随加热速度的增加而提高。 在快速加热时均随着加热速度的增加而向高温移动。但当加热速度大到某一范围时，所有亚共析钢的转变温度均相同.加热速度愈快，奥氏体形成温度范围愈宽，但形成速度快；形成时间短．加热速度对奥氏体开始形成温度影响不大，但随着加热速度的提高，显著提高了形成终了温度．原始组织愈不均匀，最终形成温度提得愈高． 2．奥氏体成分不均匀性随着加热速度的增加而增大 如前所述，随着加热速度的增大，转变温度提高，转变温度范围扩大．随着转变温度的升高，与铁素体相平衡的奥氏体碳浓度降低，而与渗碳体相平衡的奥氏体碳浓度增大．因此，与铁素体相毗邻的奥氏体碳浓度将和与渗碳体相毗邻的奥氏体中碳浓度有很大差异。由于加热速度快，加热时间短，碳及合金元素来不及扩散，将造成奥氏体中成分的不均匀，且随着加热速度的提高，奥氏体成分的不均匀性增大。例如0.4％C碳钢，当以130℃／s的加热速度加热至900℃时，奥氏体中存在着1.6％C的碳浓度区．显然，快速加热时，钢种、原始组织对奥氏体成分的均匀性有很大影响．对热传导系数小，碳化物粗大且溶解困难的高合金钢采用快速加热是有困难的． 3．提高加热速度可显著细化奥氏体晶粒． 快速加热时，过热度很大，奥氏体晶核不仅在铁素体一碳化物相界面上形成，而且也可能在铁素体的亚晶界上形成，因此使奥氏体的成核串增大。又由于加热时间极短，奥氏体晶粒来不及长大．当用超快速加热时，可获得超细化晶粒。
热处理工艺规范资料
热处理工艺规范 一、淬火、回火工艺规范 1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具；3）检查零件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。 2．常见材料淬火、回火工艺规范 1）加热温度 表1 常用材料的常规淬火、回火规范 注：Cr12Mo1V1 即 D2（美国）、1.2379（德国）、SLD（日立）、SKD11（日本）、K110（奥地利）； 9CrWMn 即 O1（美国）、1.2510（德国）、K460（奥地利）； 4Cr5MoSiV1 即 H13（美国）、1.2344（德国）、8407/8402（一胜百）、W302（奥地利）； 7Cr7Mo3V2Si 即 LD1；
HS-1是高级火焰淬火，多用模具钢； 除45号钢或特别说明均采用回火两次的工艺。 2）淬火保温时间t =8～10 min+kαD k——装炉系数（1～1.5）；α——保温系数（见表2）；D——零件有效厚度。 表2 淬火保温系数 3）回火保温时间 ①工件有效厚度d<=50mm，保温2小时； ②工件有效厚度d>50mm，按照保温时间t=d/25（小时）计算； ③每次回火后空冷至室温，再进行下次回火。 4）去应力（入炉时效） ①高合金钢550~650℃，热透后，保温时间>3小时； 3．淬火和回火设备 1）淬火设备——真空淬火炉、中温箱式炉、高温箱式炉。 2）回火设备——真空回火炉、中温箱式炉。 3）冷却设备——水槽、油槽、风箱。 4．操作方法 1）零件应均匀摆放于炉内有效加热区，在箱式炉中一般为单层排列加热，工件间适当间隙。 小件可适当堆放，但要酌情增加保温时间。 2）细长零件加热要考虑装炉方法，以减少工件变形，如垂直吊挂，侧立放平支稳等。
表面热处理方法
表面热处理方法、特点和应用 表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和塑性(即表面淬火)， 或同时改变表层的化学成分，以获得耐蚀、耐酸、耐碱性,及表面硬度比前者更高(即化学热处理)的方法。 火焰表面淬火 用乙炔-氧或煤气-氧的混合气体燃烧的火焰，喷射到零件表面上，快速加热，当达到淬火温度后，立即喷水或用乳化液进行冷却 淬透层深度一般为2-6mm，过深往往引起零件表面严重过热，易产生淬火裂纹。 表面硬度：钢可达HRC65，灰铸铁为HRC40-48，合金铸铁为HRC43-52 这种方法简便，无需特殊设备，但易过热，淬火效果不稳定，因而限制了它的应用 适用于单件或小批生产的大型零件和需要局部淬火的工具或零件，如大型轴类、大模数齿轮等 常用钢材为中碳钢，如35、45及中碳合金结构钢(合金元素<3%)，如40Cr，65Mn等，还可用于灰铸铁、合金铸铁件。 碳含量过低，淬火后硬度低，而碳和合金元素过高，则易碎裂，因此，以含碳量右0.35-0.5%之间的碳素钢最适宜。 感应加热表面淬火;将工件放入感应器中,使工件表层产生感应电流,在极短的时间内加热到淬火温度后,立即喷水冷却,使工件表层淬火,从而获得非常细小的针状马氏体组织。 根据电流频率,感应加热表面淬火,可以分为: 高频淬火;100-1000kHz. 中频淬火;1-10kHz. 工频淬火;50Hz 1表层硬度比普通淬火高2-3HRC，并具有较低的脆性： 2疲劳强度，冲击韧性都有所提高，一般工件可提高20-30%： 3变形小： 4淬火层深度易于控制： 5淬火时不易氧化和脱碳： 6可采用较便宜的低淬透性钢： 7操作易于实现机械化和自动化,生产率高
热处理工艺的分类
热处理工艺的分类 金属热处理工艺大体可分为、表面热处理和化学热处理三大类。根据加热、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。 整体热处理是对工件整体加热，然后以适当的速度冷却，获得需要的金相组织，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和四种基本工艺。 整体热处理工艺的手段 退火是将工件加热到适当温度，根据材料和工件采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的和使用性能，或者为进一步淬火作组织准备。 正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。 淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。 为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进 行长时间的保温，再进行冷却，这种工艺称为回火。 退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。 “四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。为了获得 一定的强度和韧性，把淬火和结合起来的工艺，称为。某些合金淬火形成后，将其置于室温或稍高的适当温度下保持较长时间，以提高合金的硬度、强度或电性磁性等。这样的热处理工艺称为。 把形变与热处理有效而紧密地结合起来进行，使工件获得很好的强度、韧性配合的方法称为；在负压气氛或真空中进行的热处理称为，它不仅能使工件不氧化，不脱碳，保持处理后工件表面光洁，提高工件的性能，还可以通入渗剂进行化学热处理。 表面热处理是只加热工件表层，以改变其表层力学性能的金属热处理工艺。为了只加热工件表层而不使过多的热量传入工件内部，使用的热源须具有高的，即在单位面积的工件上给予较大的热能，使工件表层或局部能短时或瞬时达到高温。表面热处理的主要方法有火焰淬火和热处理，常用的热源有氧乙炔或氧丙烷等火焰、、激光和电子束等。 化学热处理是通过改变工件表层化学成分、组织和性能的金属热处理工艺。化学热处理与表面热处理不同之处是后者改变了工件表层的化学成分。化学热处理是将工件放在含碳、氮或其它的介质(气体、液体、固体)中加热，保温较长时间，从而使工件表层 渗入碳、氮、硼和铬等元素。渗入元素后，有时还要进行其它热处理工艺如淬火及回火。化学热处理的主要方法有渗碳、渗氮、渗金属。 热处理是和工模具制造过程中的重要工序之一。大体来说，它可以保证和提高工件的各种性能，如耐磨、耐腐蚀等。还可以改善的组织和应力状态，以利于进行各种冷、。
表面淬火材料的硬度及淬火深度检测方法
上海中研仪器制造厂 https://www.360docs.net/doc/031216115.html,/ 钢铁零件表面淬火硬度及淬火深度检测方法 A、首先熟悉以下两个名词： 1、有效硬化层深度（DS）：是指从零件表面到维氏硬度等于极限硬度那一层之间的距离。 2、极限硬度：是指零件表面所要求的最低硬度乘以系数，通常HV1试验力系数可以选用 0.8，也可以选用0.9或者更高（如零件表面硬度320HV，那么极限硬度 =320X0.8=256HV）。 B、试验力的选择 通常选用显微维氏硬度计，试验力通常选用HV1(9.807N),也可选用4.9N-49N范围内。 C、检测 1、检测应在规定试样表面的一个或者多个区域内进行，并在图纸上注明。 2、检测试样的制备： 应在垂直淬硬面切取试样，切断面作为检测面。检测面应做好磨抛处理，使其达到光洁如镜。在切割、磨抛过程中要注意避免工件过热、变形、出现倒角等。详见上海中研仪器制造厂技术文章栏目内的《金相试样制备流程》，这里不做过多阐述。 3、硬度检测： 硬度压痕应当打在垂直于表面的一条或多条平行线上，而且宽度为1.5mm区域内，最靠近表面的压痕中心与表面的距离为0.15mm，从表面到各逐次压痕中心的距离应每次增加0.1mm。当表面硬化层深度大时，各压痕中心的距离可以大一些，但在接近极限硬度区域附近，仍应保持压痕中心之间的距离为0.1mm。 4、测量结果： 用垂直表面横截面上的硬度变化曲线来确定有效硬化层深度。由绘制的硬度变化曲线，确定从零件表面到硬度值等于极限硬度的距离，这个距离就是感应淬火或火焰淬火后有效硬化层深度。 备注：一个区域内有多条硬度变化曲线时，应取各曲线测得的硬化层深度平均值，作为有效硬化层深度。有效硬化层深度用字母DS表示，深度单位为mm，例如硬化层深度0.5mm 可以写成DS0.5。 技术支持邮箱：zhongyanyiqi@https://www.360docs.net/doc/031216115.html,
确定淬火工艺规范的原则3-5
3.5 确定淬火工艺规范的原则 淬火工艺方法及其应用淬火工艺规范包括1)淬火加热方式、2)加热温度、3)保温时间、4)冷却介质及冷却方式等。确定工件淬火规范的依据是工件图纸及技术要求，所用材料牌号，相变点及过冷奥氏体等温或连续冷却转变曲线，端淬曲线，加工工艺路线及淬火前的原始组织等。只有充分掌握这些原始材料，才能正确地确定淬火工艺规范。 一、淬火加热方式及加热温度的确定原则 淬火一般是最终热处理工序。因此，应采用保护气氛加热或盐炉加热。只有一些毛坯或棒料的调质处理(淬火、高温回火)可以在普通空气介质中加热。因为调质处理后尚须机械切削加工，可以除去表面氧化、脱碳等加热缺陷。但是随着少、无切削加工的发展、调质处理后仅是一些切削加工量很小的精加工，因而也要求无氧化，脱碳加热。 淬火加热一般是热炉装料。但对工件尺寸较大，几何形状复杂的高合金钢制工件，应该根据生产批量的大小，采用预热炉(周期作业)预热，或分区(连续炉)加热等方式进行加热。1：淬火加热温度： 淬火加热温度，主要根据钢的相变点来确定。对亚共析钢，一般选用淬火加热温度为Ac3+（30—50℃)，过共析钢则为Ac1+(30—50℃)。之所以这样确定，因为对亚共析钢来说，若加热温度低于Ac3，则加热状态为奥氏体与铁素体二相组成，淬火冷却后铁素体保存下来，使得零件淬火后硬度不均匀，强度和硬度降低。比Ac3点高30—50℃的目的是为了使工件心部在规定加热时间内保证达到Ac3点以上的温度，铁素体能完全溶解于奥氏体中，奥氏体成分比较均匀，而奥氏体晶粒又不致于粗大。对过共析钢来说，淬火加热温度在Ac1～Ac3之间时，加热状态为细小奥氏体晶粒和未溶解碳化物，淬火后得到隐晶马氏体和均匀分布的球状碳物。这种组织不仅有高的强度和硬度、高的耐磨性，而且也有较好的韧性。如果淬火加热温度过高，碳化物溶解，奥氏体晶粒长大，淬火后得到片状马氏体(孪晶马氐体)，其显微裂纹增加，脆性增大，淬火开裂倾向也增大。由于碳化物的溶解，奥氏体中含碳量增加，淬火后残余奥氏体量增多，钢的硬度和耐磨性降低。高于Ac1点30—50℃的目的和亚共析钢类似，是为了保证工件内各部分温度均高于Ac1。 2：注意：确定淬火加热温度时，尚应考虑工件的形状、尺寸、原始组织、加热速度、冷却
金属热处理工艺的分类及代号
金属热处理工艺的分类及代号
金属热处理工艺的分类及代号(GB/T12693-90) 1.分类:热处理分类由基础分类和附加分类组成. (1)基础分类 根据工艺类型、工艺名称和实践工艺的加热方法,将热处理工艺按三个层次进行分类,见附录表 1-1. (2)附加分类 对基础分类中某些工艺的具体条件的进一步分类.包括退火、正火、淬火、化学热处理工艺加热介质(附录表1-2);退火冷却工艺方法(附录1-3);淬火冷却介质或冷却方法(附录表(1-4);渗碳和碳氮共渗的后续冷却工艺(附录表1-5),以及化学热处理中非金属、渗金属、多元共渗、熔渗四种工艺按元素的分类. 2.代号 (1)热处理工艺代号标记规定如下: 5热处理 X工艺类型 X工艺名 称 X 加热方法 附加分类工艺代号 (2)基础工艺代号 用四位数字表示.第一位数字“5”为机械制造工艺分类与代号中表示热处理的工艺代号；第二，三，四位数字分别代表基础分类中的第二，三，四层次中的分类代号。当工艺中某个层次不需分类时，该层次用0代号。 （3）附加工艺代号 它用英文字母代表。接在基础分类工艺代号后面。具体代号见附录表1-2至附录表1-5。 （4）多工序热处理工艺代号
多工序热处理工艺代号用破折号将各工艺代号连接组成，但除第一工艺外，后面的工艺均省略第一位数字“5”，如5151-331G表示调质和气体渗碳。 （5）常用热处理工艺代号见附录表1-6。 附录表1-1.热处理工艺分类及代号 工艺总称代号工艺类 型代 号 工艺名称代 号 加热方法代号 热处理 5 整热处理 体 1 退火 1 加热炉 1 正火 2 淬火 3 感应 2 正火和淬火 4 调质 5 火焰 3 稳定化处理 6 固溶处理，水韧处理7 固溶处理和时效8 表面热处 理 2 表面淬火和回火 1 电阻 4 物理气相沉淀 2 化学气相沉淀 3 激光 5 等离子体化学气相沉淀 4 化学热处 理 3 渗碳 1 电子束 6 碳氮共渗 2 渗氮 3 等离子体 7 氮碳共渗 4 渗其他非金属 5 其他8 渗金属 6 多元共渗7 溶渗8 附录表1-2.加热介质及代号 加热介质固体液体气体真空保护气氛可控气氛流态床代号S L G V P C F
热处理通用技术规范及作业指导书
热处理通用技术规范 编制： 审核： 批准：
热处理通用技术规范 1.目的 为确保公司生产的产品符合产品标准技术要求，根据公司质量手册和程序文件的规定，特制定热处理通用工艺规范，用于指导热处理生产与过程控制。 2.适用范围 本规范明确了热处理生产的主要工艺和质量控制方式、方法、要求，适用于石油机械API SPEC7K转盘及其配件产品的各种热处理。 属于本公司的其他产品和外协产品的热处理也可参照本规范的基本要求执行。 3.主要热处理工艺 热处理是通过对工件的加热、保温和冷却，使金属或合金的组织结构发生变化，从而获得预期的性能的操作工艺。热处理能最大限度的发挥材料潜力，改善和获得良好的机械性能、加工性能、物理性能和化学性能等。 热处理作为生产过程特殊工序，在石油机械产品生产制造中有重要作用。 可以分为： a.整体热处理与表面热处理 整体热处理：如退火、正火、淬火、回火 表面热处理：如感应加热表面淬火、火焰加热淬火以及化学热处理（如表面渗碳、碳氮共渗、氮化等） b.预先（或预备）热处理与最终热处理 预先热处理一般是为了获得良好的加工性能而采取的热处理工艺，如时效、退火（包括去应力退火、球化退火等）、正火等，预先热处理有时也可以作为最终热处理。一般用于焊接结构件、铸件等。相对于最终热处理而言，某些重要、大截面钢件采用预先热处理（通常采用正火处理）是为使最终热处理产品有一个良好的组织保证。 3.1退火（Annealing） 将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度后，一般随炉温缓慢冷却。主要是降低硬度，提高塑性，改善切削加工与压力加工性能；细化晶粒，改善力学性能，为下一工序做准备；消除冷、热加工所产生的内应力。主要适用于合金结构钢、碳
金属热处理及表面处理工艺规范
北京奇朔科贸有限公司 部分金属材料热处理及表面处理工艺规范 第一版 编写：赵贵波 审核： 批准： 北京奇朔科贸有限公司 二零一二年六月
目录 1.0 热处理的工艺分类及代号---------------------------------------------------------------------3 1.1 基础分类-----------------------------------------------------------------------------------------------3 1.2 附加分类-----------------------------------------------------------------------------------------------3 1.3 热处理工艺代号--------------------------------------------------------------------------------------4 1.4 图样中标注热处理技术条件用符号--------------------------------------------------------------7 2.0 金属材料的热处理方法和应用目的-------------------------------------------------------8 2.1 钢的淬火-----------------------------------------------------------------------------------------------8 2.2 热处理的过程方法和应用目的--------------------------------------------------------------------9 3.0 部分金属材料的热处理规范-----------------------------------------------------------------17 3.1 渗碳钢的热处理工艺--------------------------------------------------------------------17 3.2 渗氮钢的热处理工艺--------------------------------------------------------------------------------20 3.3 调质钢的热处理工艺-------------------------------------------------------------------------------21 3.4 -弹簧钢的热处理工艺------------------------------------------------------------------------------23 3.5 轴承钢的热处理工艺-------------------------------------------------------------------------------25 3.6 合金工具钢的热处理工艺------------------------------------------------------------------------- 26 3.7 碳素工具钢的热处理工艺--------------------------------------------------------------------------29
高频感应加热表面淬火实验报告
竭诚为您提供优质文档/双击可除高频感应加热表面淬火实验报告 篇一：高频感应加热表面淬火-验证 高频感应加热表面淬火 一、实验目的 1、了解感应加热的原理； 2、了解电流透入深度与材料电阻率及电流频率之间的关系； 3、了解淬硬层深度的测定方法； 4、掌握高频感应加热淬火的方法。 二、实验原理 1.电磁感应 当感应线圈通以交流电时，在感应线圈的内部和周围同时产生与电流频率相同的交变磁场，将工件置于高频感应线圈内，受电流交变磁场的作用，在工件内相应地产生感应电流，这种感应电流在金属工件内自行闭合，称为涡流。其感应电动势瞬时值为： d?e??K d?
式中，K-比例系数；ф-工件上感应电流回路包围面积上的总磁通；dф/dτ-磁通量变化率；负号表示感应电动势方向与磁通量变化率方向相反。 工件中感应出来的涡流方向，在每一瞬时和感应线圈中的电流方向相反。涡流强度If取决于感应电动势(e)及工件涡流回路的电抗(Z)，而电抗Z由电阻R和感抗(xL)组成，则涡流强度： eeIf?? Z 2 R2?xL 2.表面效应 涡流强度If随高频电磁场强度由工件表面向内层逐渐减小而相应减小的规律称为表面效应或集肤效应。离表面x 处的涡流强度： x? Ix?I0?e 式中，I0-表面最大的涡流强度；x-到工件表面的距离；Δ-与工件材料物理性质有关的系数。 所以，当x=0时，Ix=I0 当x＞0时，Ix＜I0 1
?0.368(:高频感应加热表面淬火实验报告)I0e 工程规定，当涡流强度从表面向内层降低到表面最大涡流强度的36.8%(即1 I0?)时，由该处到表面的距离Δ称为电流透入深度。e 在感应加热实践中，钢中电流透入深度的计算常常使用下列简化公式： 20 在20℃时：?20?(mm) f500 在800℃时：?20?(mm) f ? 当x=Δ时，Ix?I0? 式中，f-感应线圈交流电频率。 3.淬硬层深度 工件经感应加热淬火后的金相组织与加热温度沿截面 分布有关，一般可分为淬硬层、过渡层及心部组织三部分。还与钢的化学成分、淬火规范、工件尺寸等因素有关；如果加热层较深，在淬硬层中存在马氏体+贝氏体或马氏体+贝氏体+屈氏体+少量铁素体混合组织。此外，奥氏体化不均匀，淬火后还可以观察到高碳马氏体和低碳马氏体混合组织。 工件经感应淬火后可以用金相法、硬度法或酸蚀发测定
表面淬火与化学热处理工艺异同点
表面淬火与化学热处理工艺异同点 摘要：介绍表面淬火与化学热处理的工艺的不同以及各自的分类、加工方法。 关键词：表面淬火化学热处理异同点 表面淬火只对工件的表面或部分表面进行热处理，所以只改变表层的组织。而心部或其它部分的组织仍保留原来的低硬度、高塑性和高韧性的性能，这样工件截面上由于组织不同性能也就不同。表面淬火便于实现机械化、自动化，质量稳定，变形小，热处理周期短，费用少，成本低，还可用碳钢代替一些台金钢。 化学热处理是将工件表面渗进了某些化学元素的原子，改变了表层的化学成份，使表面能得到高硬度或某些特殊的物理、化学性能。而心部组织成份不变，仍保留原来的高塑性。高韧性的性能，这样在工件截面上就有截然不同的化学成份与组织性能。化学热处理生产周期长，不便于实现机械化、自动化生产，工艺复杂，质量不够稳定，辅助材料消耗多、费用大、成本高，许多情况下还需要贵重的合金钢。化学热处理只在获得表面层的更高硬度与某些特殊性能及心部的高韧性等方面优于表面淬火。 表面淬火： 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。三维网技术论坛3 N: A0 ? E/ p$ X+ i1 W! _1 K$ z 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。
淬火工艺
淬火工艺 钢的淬火是将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或在一定范围内发生马氏体不稳定组织结构转变的热处理工艺。 一. 淬火工件的工艺流程 一般工件：淬火→清洗→回火→喷砂（或喷丸等）表面清理→检验。 轴类零件及易变形工件：淬火→清洗→回火→校直→去应力处理→喷砂→检验。 二. 淬火前的准备 （1）核对工件数量、材质及尺寸，并检查工件有无裂纹、碰伤、缺边、锐边、尖角及锈蚀等影响淬火质量的缺陷。 （2）根据图样及工艺文件，明确淬火的具体要求，如硬度、局部淬火范围等。（3）根据淬火要求，设计选用合适的工夹具，有的工件进行适当的绑扎，在易产生裂纹的部位，采取相应的防护措施，如用铁皮或石棉绳包扎及堵孔等。（4）表面不允许氧化、脱碳的工件，应在盐浴炉或预抽真空保护气氛炉中加热，或采取以下防护措施： a. 涂料防护 b. 将工件装入盛有木炭或已使用过的铸铁屑的铁箱中，加盖密封。 （5）大批工件必须作单件或小批量试淬，制订工艺后方可进行批量淬火，并在生产过程中经常抽检。 三. 装炉 （1）允许不同材质但具有相同加热工艺的工件装入同一炉中加热。 （2）装炉工件均应干燥、不得有油污及其他脏物。 （3）截面大小不同的工件装入同一炉时，大件应放在炉膛后部，大、小工件分别计算保温时间。（4）装炉时必须将工件有规律摆放在装炉架或炉底板上，用钩子、钳子或专用工具堆放，不得将工件直接抛入炉内，以免碰伤工件或损坏炉衬。 （5）细长工件必须在井式炉或盐炉中垂直吊挂加热，以减少变形。 （6）在箱式炉中装工件加热时，一般为单层排列，工件间隙10~30mm。小件允许适当堆放，但保温时间应适当增加。
热处理种类应用
1.热处理工艺的分类 金属热处理工艺大体可分为整体热处理、表面热处理和化学热处理三大类。 整体热处理是对工件整体加热，然后以适当的速度冷却，获得需要的金相组织，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。
渗入碳、氮、硼和铬等元素。渗入元素后，有时还要进行其它热处理工艺如淬火及回火。化学热处理的主要方法有渗碳、渗氮、渗金属。 8.5补充手段之二 1．退火：指金属材料加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。常见的退火工艺有：再结晶退火、去应力退火、球化退火、完全退火等。退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等。 2．正火：指将钢材或钢件加热到或（钢的上临界点温度）以上，30～50℃保持适当时间后，在静止的空气中冷却的热处理的工艺。正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等。 3．淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。 4．回火：指钢件经淬硬后，再加热到Ac1 以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。 5．调质：指将钢材或钢件进行淬火及高温回火的复合热处理工艺。使用于调质处理的钢称调质钢。它一般是指中碳结构钢和中碳合金结构钢。 6．渗碳：渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。
热处理工艺——表面淬火、退火工艺、正火工艺
热处理工艺——表面淬火、退火工艺、正火工艺 ◆表面淬火 ? 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高 2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。
热处理工艺规范
材质淬火回火硬度(HRC) 备注 SKD11、D2、2379、K340、XW-41、D11、DC11、DCm、QC11、K105、K110、SKD11、Cr12MoV1、SLD、GS-379 1020-1050 油冷或气淬，小件可空冷180-700 >60 回火脆性区：275-375 500-525 58-60 530-540 56-58 540-550 54-56 550-560 52-54 570-580 50-52 01、DF-2、SKS-3、K460、2510、9CrWMN、CrWMN 800-830油冷180-160 60-62 回火脆性区： 250-330 油钢 180-220 58-60 230-250 55-58 310-350 50-55 M2、SKH9、SKH51、YXM1、HSP41、S600、TS-3343、BM2、W6MO5Cr4V2 保温650（一段）950（二段）1180-1220（三段），预 冷至950-1000下油或其它气体，小件可以空冷。需要 冷至40°C以下方可回火 540 64-65 高速钢回火次数最好不少于4次 560 62-64 590 60-62 610 58-60 630 56-58 650 54-56 DC53、A88、SLD8、SLD10 1020-1050油淬或气淬、工件不厚可以风冷530-540 60-62 回火脆性区： 450-510 540-550 58-60 550-560 55-58 560-580 52-55 580-600 50-52 1
材质淬火回火硬度备注 Cr12、XW-5、D3、SKD1、D6、CRD、TS-208、K107、K100、TS-2436、Cr12W 950-980油冷，回火温度要低20-30°C 180-200 59-61 回火脆性区： 290-330 200-280 58-60 400-450 55-57 500-530 52-55 530-550 48-52 560-590 45-46 580-610 40-45 PW类-767、738、638、718 870-920油冷200-250 50-54 280-300 48-50 320-360 46-48 400-430 40-45 2083、440、S136 1020-1060油冷或者气淬。回火前应该冷至充分，避免 回火缩水。200 52-54 耐腐蚀的要求比较大的尽量回低温。270 50-52 500-520 48-52 520-525 48-50 530 46-48 540 44-46 600 28-30 H13、2344、2343、SKD61、8407、W302 1020-1060气淬或空冷也可油淬570 52-54 580-600 50-52 605-610 46-48 620-630 40-42 45＃800-830淬火 水淬油冷或碱槽200 54-55 280-300 50-52 350-380 40-45 500-550 28-32（调质） 2
热处理分类
热处理的作用就是提高材料的机械性能、消除残余应力和改善金属的切削加工性。按照热处理不同的目的，热处理工艺可分为两大类：预备热处理和最终热处理。 1. 预备热处理 预备热处理的目的是改善加工性能、消除内应力和为最终热处理准备良好的金相组织。其热处理工艺有退火、正火、时效、调质等。 （1）退火和正火 退火和正火用于经过热加工的毛坯。含碳量大于0.5%的碳钢和合金钢，为降低其硬度易于切削，常采用退火处理；含碳量低于0.5%的碳钢和合金钢，为避免其硬度过低切削时粘刀，而采用正火处理。退火和正火尚能细化晶粒、均匀组织，为以后的热处理作准备。退火和正火常安排在毛坯制造之后、粗加工之前进行。 （2）时效处理 时效处理主要用于消除毛坯制造和机械加工中产生的内应力。
为避免过多运输工作量，对于一般精度的零件，在精加工前安排一次时效处理即可。但精度要求较高的零件（如座标镗床的箱体等），应安排两次或数次时效处理工序。简单零件一般可不进行时效处理。 除铸件外，对于一些刚性较差的精密零件（如精密丝杠），为消除加工中产生的内应力，稳定零件加工精度，常在粗加工、半精加工之间安排多次时效处理。有些轴类零件加工，在校直工序后也要安排时效处理。 （3）调质 调质即是在淬火后进行高温回火处理，它能获得均匀细致的回火索氏体组织，为以后的表面淬火和渗氮处理时减少变形作准备，因此调质也可作为预备热处理。 由于调质后零件的综合力学性能较好，对某些硬度和耐磨性要求不高的零件，也可作为最终热处理工序。 2. 最终热处理 最终热处理的目的是提高硬度、耐磨性和强度等力学性能。 （1）淬火 淬火有表面淬火和整体淬火。其中表面淬火因为变形、氧化及脱碳较小而应用较广，而且表面淬火还具有外部强度高、耐磨性好，而内部保持良好的韧性、抗冲击力强的优点。为提高表面淬火零件的机械性能，常需进行调质或正火等热处理作为预备热处理。其一般工艺路线为：下料--锻造--正火（退火）--粗加工--调质--半精加工--表面淬火--精加工。 （2）渗碳淬火 渗碳淬火适用于低碳钢和低合金钢，先提高零件表层的含碳量，经淬火后使
