真空泵抽气量抽气速度粗略计算公式

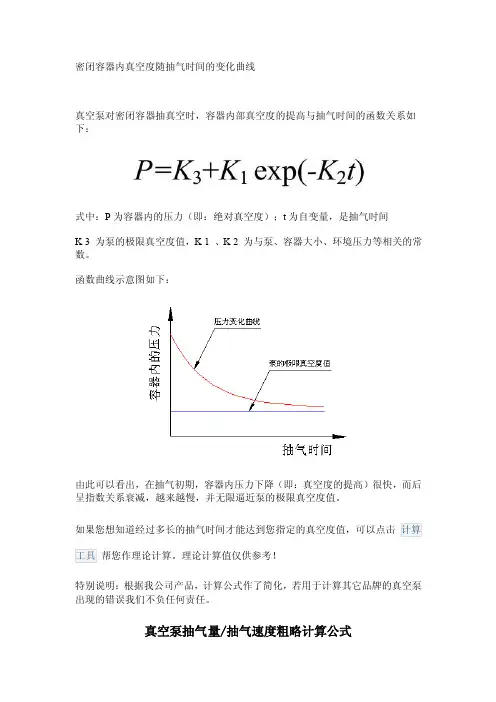

密闭容器内真空度随抽气时间的变化曲线
真空泵对密闭容器抽真空时，容器内部真空度的提高与抽气时间的函数关系如下：
式中：P为容器内的压力（即：绝对真空度）；t为自变量，是抽气时间
K 3 为泵的极限真空度值，K 1 、K 2 为与泵、容器大小、环境压力等相关的常数。
函数曲线示意图如下：
由此可以看出，在抽气初期，容器内压力下降（即：真空度的提高）很快，而后呈指数关系衰减，越来越慢，并无限逼近泵的极限真空度值。
如果您想知道经过多长的抽气时间才能达到您指定的真空度值，可以点击帮您作理论计算。理论计算值仅供参考！
特别说明：根据我公司产品，计算公式作了简化，若用于计算其它品牌的真空泵出现的错误我们不负任何责任。
真空泵抽气量/抽气速度粗略计算公式
发表时间：2013-04-02 18:30 文章出处：编辑：admin点击 2205次
导读：Q=(V/T)×ln(P0/P1)其中：Q为真空泵抽气量(L/s)。V为真空室容积，单位为升(L)。T为达到要求绝对压强所需时间，单位为秒(S)。P0为被抽容积内部的初始压强。P1为要求达到的绝对压强，单位为帕(Pa)。

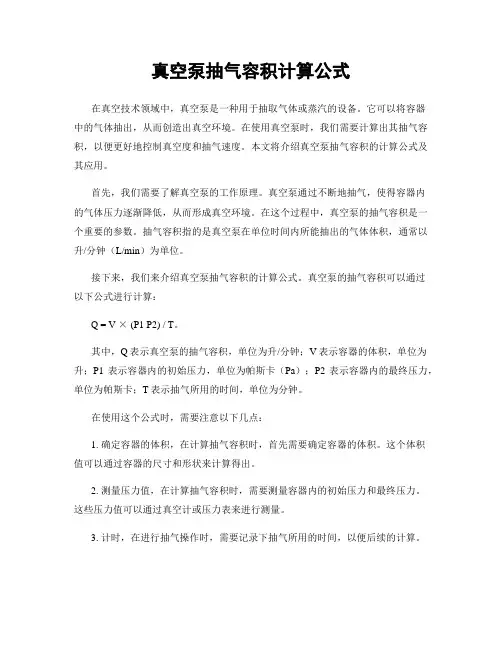

抽气量即为抽气速度，是真空泵的重要参数之一。单位一般式L/S或m^3/h。选型时，若选抽气量太小的泵，会因为漏气等系列因素导致无法达到预期的真空度;若抽气量选择太大又因功耗太大不经济。因此，合理选择真空泵的抽泣量非常重要。下面简单介绍真空泵抽气量粗略计算公式：
Q=(V/T)×ln(P0/P1)
其中：Q为真空泵抽气量(L/s)。
V为真空室容积，单位为升(L)。
T为达到要求绝对压强所需时间，单位为秒(S)。
P0为被抽容积内部的初始压强，即一个大气压强。计算时应根据当地海拔值(点此查看不同海拔地区的大气压值)计算，沿海地区一般都取101325。单位为帕(Pa)，也可以为托或毫米汞柱。
P1为要求达到的绝对压强，单位为帕(Pa)，也可以为托或毫米汞柱。所谓绝对压强是以绝对零压作起点所计算的压强称绝对压强，通常所指的大气压强为101325帕，就是大气的绝对压强。当密封腔内部被抽走部分气体后，这个数值会下降，其反映出设备内压强的实际数值。水环式真空泵的绝对压强值为3300Pa，旋片式真空泵最高为之间。
以上公式都是粗略计算的，一般都忽略了外界因素(如循环水温度、海拔、供电电压、工作范围值等)对真空泵的效率。实际选型时要在以上计算出的抽气量的基础上加一定的安全值。
附：真空泵常见单位换算公式

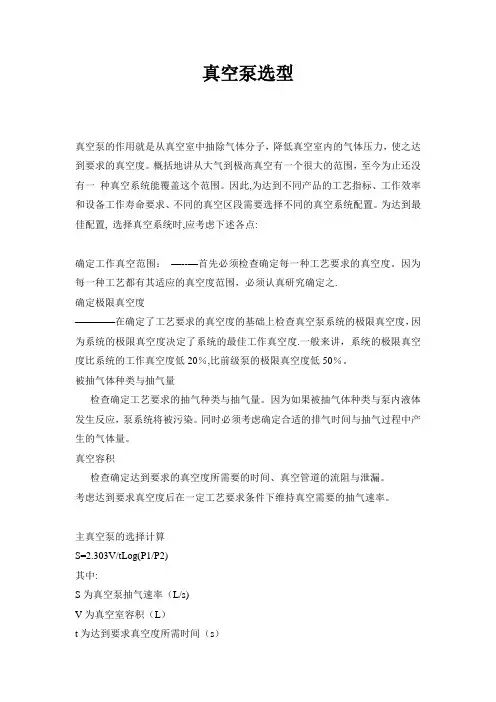

真空泵的选型及常用计算公式
