双向可控硅好坏检测方法
双向可控硅好坏检测方法
双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。

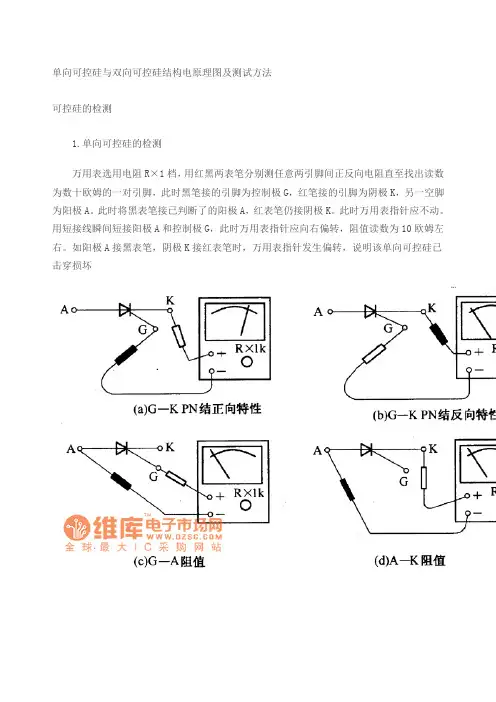

1.双向可控硅的检测
方法一：
测量极间电阻法。将万用表置于皮R×1k档，如果测得T2－T1、T2－G之间的正反向电阻接近∞，而万用表置于R×10档测得T1－G之间的正反向电阻在几十欧姆时，就说明双向可控硅是好的，可以使用；反之，若测得T2－T1，、T2－G之间的正反向电阻较小甚或等于零．而Tl－G之间的正反向电阻很小或接近于零时．就说明双向可控硅的性能变坏或击穿损坏。不能使用；如果测得T1－G之间的正反向电阻很大(接近∞)时，说明控制极G与主电极T1之间内部接触不良或开路损坏，也不能使用。
方法二：
检查触发导通能力。万用表置于R×10档：①如图,1(a)所示，用黑表笔接主电极T2，红表笔接T1，即给T2加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果表头指针发生了较大偏转并停留在一固定位置，说明双向可控硅中的一部分(其中一个单向可控硅)是好的，如图1(b)所示，改黑表笔接主电极T1，红表笔接T2，即给T1加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果结果同上，也证明双向可控硅中的另一部分(其中的一个单向可控硅是好的。测试到止说明双向可控硅整个都是好的，即在两个方向(在不同极性的触发电压证）均能触发导通。
图1判断双向可控硅的触发导通能力
方法三：
检查触发导通能力。如图2所示．取一只10uF左右的电解电容器，将万用表置于R×10k档(V电压)，对电解电容器充电3~5s后用来代替图1中的短路线，即利用电容器上所充的电压作为触发信号，然后再将万用表置于R×10档，照图2(b)连接好后进行测试。测试时，电容C的极性可任意连接，同样是碰触
一下后离开，观察表头指针偏转情况，如果测试结果与“方法二’相同，就证明双向可控硅是好的。
图2判断双向可控硅的触发导通能力
应用此法判断双向可控硅的触发导通能力更为可靠。由于电解电容器上充的电压较高，使触发信号增大，更利于判断大功率双向可控硅的触发能力。
2.双向可控硅参数符号
IT(AV)--通态平均电流
VRRM--反向反复峰值电压
IDRM--断态重复峰值电流
ITSM--通态一个周波不反复浪涌电流
VTM--通态峰值电压
IGT--门极触发电流
VGT--门极触发电压
IH--维持电流
dv/dt--断态电压临界上升率
di/dt--通态电流临界上升率
Rthjc--结壳热阻
VISO--模块绝缘电压
Tjm--额定结温
VDRM--通态反复峰值电压
IRRM--反向重复峰值电流
IF(AV)--正向平均电流
