武科大EDA系统设计试卷及答案
一、单项选择题：（20分）
1．IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为_____ D_____。
A .瘦IP B.固IP C.胖IP D.都不是
2．综合是EDA设计流程的关键步骤，在下面对综合的描述中，____ D _____是错误的。
A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；
B.综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件；
C.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；
D.综合可理解为一种映射过程，并且这种映射关系是唯一的，即综合结果是唯一的。
3．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是__C__。
A. FPGA全称为复杂可编程逻辑器件；
B. FPGA是基于乘积项结构的可编程逻辑器件；
C.基于SRAM的FPGA器件，在每次上电后必须进行一次配置；
D.在Altera公司生产的器件中，MAX7000系列属FPGA结构。
4．进程中的信号赋值语句，其信号更新是___C____。
A.按顺序完成；
B.比变量更快完成；
C.在进程的最后完成；
D.都不对。
5． VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述_____B______。
A.器件外部特性；
B.器件的内部功能；
C.器件的综合约束；
D.器件外部特性与内部功能。
6．不完整的IF语句，其综合结果可实现____ A ____。
A. 时序逻辑电路
B. 组合逻辑电路
C. 双向电路
D. 三态控制电路
7．子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化_____ B____。
①流水线设计②资源共享③逻辑优化④串行化⑤寄存器配平⑥关键路径法
A. ①③
⑤ B. ②③④
C. ②⑤
⑥ D. ①④⑥
8．下列标识符中，_____B_____是不合法的标识符。
A. State0
B. 9moon
C. Not_Ack_0
D.
signall
9．关于VHDL中的数字，请找出以下数字中最大的一个：____ A______。
A. 2#1111_1110#
B. 8#276#
C. 10#170#
D. 16#E#E1
10．下列EDA软件中，哪一个不具有逻辑综合功能：____ B ____。
A. Max+Plus II
B. ModelSim
C. Quartus II
D. Synplify
二、EDA名词解释，写出下列缩写的中文（或者英文）含义：（14分）
1. LPM 参数可定制宏模块库
2. RTL 寄存器传输级
3. UART 串口（通用异步收发器）
4. ISP 在系统编程
5. IEEE 电子电气工程师协会
6. ASIC 专用集成电路
7. LAB 逻辑阵列块
三、VHDL程序填空：（10分）
LIBRARY
IEEE;
-- 8位分频器程序设计
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY PULSE IS
PORT ( CLK: IN STD_LOGIC;
D : IN STD_LOGIC_VECTOR (7 DOWNTO 0);
FOUT: OUT STD_LOGIC );
END;
ARCHITECTURE one OF PULSE IS
SIGNAL FULL : STD_LOGIC;
BEGIN
P_REG: PROCESS(CLK)
VARIABLE CNT8 : STD_LOGIC_VECTOR(7 DOWNTO 0); BEGIN
IF CLK’EVENT AND CLK = ‘1’ THEN
IF CNT8 = "11111111" THEN
CNT8 := D; --当CNT8计数计满时，输入数据D被同步预置给计数器CNT8
FULL <= '1'; --同时使溢出标志信号FULL输出为高电
平
ELSE CNT8 := CNT8 + 1; --否则继续作加1计数
FULL <= '0'; --且输出溢出标志信号FULL为低电
平
END IF;
END IF;
END PROCESS P_REG;
P_DIV: PROCESS(FULL)
VARIABLE CNT2 : STD_LOGIC;
BEGIN
IF FULL'EVENT AND FULL = '1' THEN
CNT2 <= NOT CNT2; --如果溢出标志信号FULL为高电平，D触发器输出取反
IF CNT2 = '1' THEN FOUT <= '1';
ELSE FOUT <= '0';
END IF;
END IF;
END PROCESS P_DIV;
END;
四、VHDL程序改错：（10分）
01 LIBRARY IEEE ;
02 USE IEEE.STD_LOGIC_1164.ALL ;
03 USE IEEE.STD_LOGIC_UNSIGNED.ALL;
04 ENTITY LED7CNT IS
05 PORT ( CLR : IN STD_LOGIC;
06 CLK : IN STD_LOGIC;
07 LED7S : OUT STD_LOGIC_VECTOR(6 DOWNTO 0) ) ;
08 END LED7CNT;
09 ARCHITECTURE one OF LED7CNT IS
10 SIGNAL TMP : STD_LOGIC_VECTOR(3 DOWNTO 0);
11 BEGIN
12 CNT:PROCESS(CLR,CLK)
13 BEGIN
14 IF CLR = '1' THEN
15 TMP <= 0;
16 ELSE IF CLK'EVENT AND CLK = '1' THEN
17 TMP <= TMP + 1;
18 END IF;
19 END PROCESS;
20 OUTLED:PROCESS(TMP)
21 BEGIN
22 CASE TMP IS
23 WHEN "0000"
=> LED7S <= "0111111" ;
24 WHEN "0001"
=> LED7S <= "0000110" ;
25 WHEN "0010"
=> LED7S <= "1011011" ;
26 WHEN "0011"
=> LED7S <= "1001111" ;
27 WHEN "0100"
=> LED7S <= "1100110" ;
28 WHEN "0101"
=> LED7S <= "1101101" ;
29 WHEN "0110"
=> LED7S <= "1111101" ;
30 WHEN "0111"
=> LED7S <= "0000111" ;
31 WHEN "1000"
=> LED7S <= "1111111" ;
32 WHEN "1001"
=> LED7S <= "1101111" ;
33 WHEN OTHERS => LED7S <= (OTHERS => '0');
34 END CASE;
35 END PROCESS;
36 END one;
在程序中存在两处错误，试指出，并说明理由：
提示：在MAX+PlusII 10.2上编译时报出的第一条错误为：
Error:Line 15: File ***/led7cnt.vhd: Type error: type in waveform element must be “std_logic_vector”
第 15 行，错误：整数0不能直接赋值给TMP矢量
改正：TMP <= (OTHERS => ‘0’);
第 16 行，错误：ELSE IF 缺少一条对应的END IF语句
改正：将ELSE IF 改为关键字ELSIF
第2页共5页
五、VHDL程序设计：（16分）
设计一数据选择器MUX,其系统模块图和功能表如下图所示。试采用下面三种方
式中的两种来描述该数据选择器MUX的结构体。
(a) 用if语句。(b) 用case 语句。(c) 用when else 语句。
Library ieee;
Use ieee.std_logic_1164.all;
Entity mymux is
Port ( sel : in std_logic_vector(1 downto 0); -- 选择信号输入
Ain, Bin : in std_logic_vector(1 downto 0); -- 数据输入
Cout : out std_logic_vector(1 downto 0) );
End mymux;
Architecture one of mymux is
Begin
Process (sel, ain, bin)
Begin
If sel = “00” then cout <= ain and bin;
Elsif sel = “01” then cout <= ain xor bin;
Elsif sel = “10” then cout <= not ain;
Else cout <= not bin;
End if;
End process;
End one;
Architecture two of mymux is
Begin
Process (sel, ain, bin)
Begin
Case sel is
when “00” => cout <= ain and bin;
when “01” => cout <= ain xor bin;
when “10” => cout <= not ain;
when others => cout <= not bin;
End case;
End process;
End two;
Architecture three of mymux is
Begin
Cout <= ain and bin when sel = “00” else
Ain xor bin when sel = “01” else
Not ain when sel = “10” else not bin; End three;
六、根据原理图写出相应的VHDL程序：（10分）
Library ieee;
Use ieee.std_logic_1164.all;
Entity mycir is
Port ( A, B, clk : in std_logic;
Qout : out std_logic);
End mycir;
Architecture behave of mycir is
Signal ta, tb, tc;
Begin
tc <= ta nand tb;
Process (clk)
Begin
If clk’event and clk = ‘1’ then
Ta <= A;
Tb <= B;
End if;
End process;
Process (clk, tc)
Begin
If clk = ‘1’ then
End if;
End process;
End behave;
赣南师范学院
2009–2010学年第二学期期末考试试卷（ A卷）
开课学院物理与电子信息学院课程名称：EDA 技术基础考试形式：闭卷所需时间120 分
注意事项：1、教师出题时请勿超出边界虚线；
2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线；．
3、答题请用蓝、黑钢笔或圆珠笔。
一、单项选择题（30分，每题2分）
1．以下关于适配描述错误的是 B
A．适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使之产生最终的下载文件
B．适配所选定的目标器件可以不属于原综合器指定的目标器件系列
C．适配完成后可以利用适配所产生的仿真文件作精确的时序仿真
D．通常，EDAL软件中的综合器可由专业的第三方EDA公司提供，而适配器则需由FPGA/CPLD供应商提供
2．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。
A．器件外部特性
B．器件的综合约束
C．器件外部特性与内部功能
D．器件的内部功能
3．下列标识符中， B 是不合法的标识符。
A．State0B．9moon C．Not_Ack_0D．signall 4．以下工具中属于FPGA/CPLD集成化开发工具的是 D
A．ModelSim B．Synplify Pro
C．MATLAB D．QuartusII
5．进程中的变量赋值语句，其变量更新是 A 。
A．立即完成B．按顺序完成
C．在进程的最后完成D．都不对
6．以下关于CASE语句描述中错误的是 A
A．CASE语句执行中可以不必选中所列条件名的一条
B．除非所有条件句的选择值能完整覆盖CASE语句中表达式的取值，否则最末一个条件句的选择必须加上最后一句“WHEN OTHERS=><顺序语句>”
C．CASE语句中的选择值只能出现一次
D．WHEN条件句中的选择值或标识符所代表的值必须在表达式的取值范围7．以下哪个程序包是数字系统设计中最重要最常用的程序包 B A．STD_LOGIC_ARITH
B．STD_LOGIC_1164
C．STD_LOGIC_UNSIGNED
D．STD_LOGIC_SIGNED
8．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→ A →综合→适配→时序仿真→编程下载→硬件测试。
A．功能仿真B．逻辑综合C．配置D．引脚锁定
9．不完整的IF语句，其综合结果可实现： D
A．三态控制电路B．条件相或的逻辑电路
C．双向控制电路D．时序逻辑电路
10．下列语句中，属于并行语句的是 A
A．进程语句B．IF语句C．CASE语句D．FOR语句11．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中， C 是错误的。
A．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件
B．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的
C．综合是纯软件的转换过程，与器件硬件结构无关
D．为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束
12．CPLD的可编程是主要基于什么结构 D 。
A．查找表（LUT）B．ROM可编程
C．PAL可编程D．与或阵列可编程
13．以下器件中属于Altera 公司生产的是 B
A．ispLSI系列器件B．MAX系列器件
C．XC9500系列器件D．Virtex系列器件
14.在VHDL语言中，下列对时钟边沿检测描述中，错误的是 D
A．if clk'event and clk = '1' then
B．if clk'stable and not clk = '1' then
C．if rising_edge(clk) then
D．if not clk'stable and clk = '1' then
15．以下关于状态机的描述中正确的是 B
A．Moore型状态机其输出是当前状态和所有输入的函数
B．与Moore型状态机相比，Mealy型的输出变化要领先一个时钟周期C．Mealy型状态机其输出是当前状态的函数
D．以上都不对
二、EDA名词解释，写出下列缩写的中文含义（10分，每题2分）
1．FPGA：现场可编程门阵列
2．HDL：硬件描述语言
3．LE：逻辑单元
4．FSM：有限状态机
5．SOPC：可编程片上系统（可编程单片电子系统）
三、程序填空题（20分，每空2分）
以下是一个模为60（0~59）的8421BCD码加法计数器VHDL描述，请补充完整
请回答问题：在程序中存在两处错误，试指出并修改正确（如果是缺少语句请指出应该插入的行号）
答：（1）第12行有误，IF RISING_EDGE(CLK) begin 不应该是BEGIN而应该是then
（2）第14行有误，Q1 <= Q1 + 1中加号两边数据类型不一致，应该在第2行与第3行间插入USE IEEE.STD_LOGIC_UNSIGNED.ALL;
五、程序设计题（28分） 1．试用VHDL 描述一个外部特性如图所示的数据选择器，S 为控制端口。（10分） 参考程序如下：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL; ENTITY sjxz IS
PORT(a,b:IN STD_LOGIC; s:IN STD_LOGIC; q:OUT STD_LOGIC); END;
ARCHITECTURE bhv OF sjxz IS BEGIN
PROCESS(a,b,s) BEGIN
IF s='0' THEN q<=a; ELSE q<=b; END IF;
END PROCESS; END;
2.下图为某一状态机对应的状态图，试用VHDL 语言描述这一状态机。（18分）
S0
0000
S21100
S31111
S11001
1
1
00
1
1
参考程序如下： LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL; ENTITY FSM1 IS
PORT ( clk,reset,in1 : IN STD_LOGIC;
out1 : OUT STD_LOGIC_VECTOR(3 downto 0)); END ;
ARCHITECTURE bhv OF FSM1 IS
TYPE state_type IS (s0, s1, s2, s3); SIGNAL current_state,next_state: state_type:=S0; BEGIN
P1:PROCESS(clk,reset) BEGIN
IF reset = ‘1’THEN current_state <= s0;
ELSIF clk='1' AND clk'EVENT THEN
current_state <=next_state;
END IF;
END PROCESS;
P2: PROCESS (current_state,in1)
BEGIN
case current_state is
WHEN s0 => IF in1='1'THEN next_state<=s1;
ELSE next_state<=s0;
END IF;
WHEN s1 => IF in1='0'THEN next_state<=s2;
ELSE next_state<=s1;
END IF;
WHEN s2 => IF in1='1'THEN next_state<=s3;
ELSE next_state<=s2;
END IF;
WHEN s3 => IF in1='0'THEN next_state<=s0;
ELSE next_state<=s3;
END IF;
end case;
END PROCESS;
p3:PROCESS(current_state)
BEGIN
case current_state is
WHEN s0 => out1<="0000";
WHEN s1 => out1<="1001";
WHEN s2 => out1<="1100";
WHEN s3 => out1<="1111";
end case;
END PROCESS;
end bhv;
EDA試卷答案
一、单项选择题
1、2. 基于EDA软件的FPGA/CPLD设计流程为：原理图/HDL文本输入→__A__→综合→适配→____B____→编程下载→硬件测试。P14
A. 功能仿真
B. 时序仿真
C. 逻辑综合
D. 配置
3. IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__A___。P25
A. 软IP
B. 固IP
C. 硬IP
D. 全对
4. 综合是EDA设计流程的关键步骤，在下面对综合的描述中，_____D____是错误的。P15
A. 综合就是把抽象设计层次中的一种表示转化成另一种表示的过程。
B. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件。
C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束。
D. 综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的）。
5. 大规模可编程器件主要有FPGA、CPLD两类，其中CPLD通过___A__实现其逻辑功能。P42
A. 可编程乘积项逻辑
B. 查找表（LUT）
C. 输入缓冲
D. 输出缓冲
6. VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述_____B___。P274
A. 器件外部特性
B. 器件的内部功能
C. 器件外部特性与内部功能
D. 器件的综合约束
7. 电子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；下列方法中___A___不属于面积优化。P238
A. 流水线设计
B. 资源共享
C. 逻辑优化
D. 串行化
8. 进程中的信号赋值语句，其信号更新是___B____。P134
A. 立即完成
B. 在进程的最后完成
C. 按顺序完成
D. 都不对
9. 不完整的IF语句，其综合结果可实现__A__。P147
A. 时序逻辑电路
B. 组合逻辑电路
C. 双向电路
D. 三态控制电路
10. 状态机编码方式中，其中__A__占用触发器较多，但其简单的编码方式可减少状态译码组合逻辑资源，且易于控制非法状态。P221
A. 一位热码编码
B. 顺序编码
C. 状态位直接输出型编码
D. 格雷码编码
二、VHDL程序填空
1. 下面程序是1位十进制计数器的VHDL描述，试补充完整。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY CNT10 IS
PORT ( CLK : IN STD_LOGIC ;
Q : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)) ;
END CNT10;
ARCHITECTURE bhv OF CNT10 IS
SIGNAL Q1 : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN
PROCESS (CLK)
BEGIN
IF CLK'EVENT AND CLK = '1' THEN -- 边沿检测
IF Q1 > 10 THEN
Q1 <= (OTHERS => '0'); -- 置零
ELSE
Q1 <= Q1 + 1 ; -- 加1
END IF;
END IF;
END PROCESS ;
Q <= Q1;
END bhv;
2. 下面是一个多路选择器的VHDL描述，试补充完整。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY bmux IS
PORT ( sel : IN STD_LOGIC;
A, B : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
Y : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)) ;
END bmux;
ARCHITECTURE bhv OF bmux IS
BEGIN
y <= A when sel = '1' ELSE
B;
END bhv;
三、VHDL程序改错
仔细阅读下列程序，回答问题
LIBRARY IEEE; -- 1 USE IEEE.STD_LOGIC_1164.ALL; -- 2 ENTITY LED7SEG IS -- 3 PORT ( A : IN STD_LOGIC_VECTOR(3 DOWNTO 0); -- 4 CLK : IN STD_LOGIC; -- 5 LED7S : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); -- 6 END LED7SEG; -- 7
ARCHITECTURE one OF LED7SEG IS -- 8 SIGNAL TMP : STD_LOGIC; -- 9
BEGIN -- 10 SYNC : PROCESS(CLK, A) -- 11
BEGIN -- 12 IF CLK'EVENT AND CLK = '1' THEN -- 13 TMP <= A; -- 14 END IF; -- 15 END PROCESS; -- 16 OUTLED : PROCESS(TMP) -- 17 BEGIN -- 18 CASE TMP IS -- 19
WHEN "0000" => LED7S <= "0111111"; -- 20
WHEN "0001" => LED7S <= "0000110"; -- 21
WHEN "0010" => LED7S <= "1011011"; -- 22
WHEN "0011" => LED7S <= "1001111"; -- 23
WHEN "0100" => LED7S <= "1100110"; -- 24
WHEN "0101" => LED7S <= "1101101"; -- 25
WHEN "0110" => LED7S <= "1111101"; -- 26
WHEN "0111" => LED7S <= "0000111"; -- 27
WHEN "1000" => LED7S <= "1111111"; -- 28
WHEN "1001" => LED7S <= "1101111"; -- 29
END CASE; -- 30 END PROCESS; -- 31 END one; -- 32
1.在程序中存在两处错误，试指出，并说明理由：
第14行TMP附值错误
第29与30行之间，缺少WHEN OTHERS语句
2.修改相应行的程序：
错误1行号：9程序改为：
TMP : STD_LOGIC_VECTOR(3 DOWNTO 0);
错误2行号：29 程序改为：
该语句后添加WHEN OTHERS => LED7S <= "0000000";
四、阅读下列VHDL程序，画出原理图（RTL级）
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY HAD IS
PORT ( a : IN STD_LOGIC;
b : IN STD_LOGIC;
c : OUT STD_LOGIC;
d : OUT STD_LOGIC
);
END ENTITY HAD;
ARCHITECTURE fh1 OF HAD IS
BEGIN
c <= NOT(a NAND b);
d <= (a OR b)AND(a NAND b);
END ARCHITECTURE fh1;
五、请按题中要求写出相应VHDL程序
1.带计数使能的异步复位计数器
输入端口：clk时钟信号
rst异步复位信号
en计数使能
load同步装载
data（装载）数据输入，位宽为10输出端口：q计数输出，位宽为10
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY CNT1024 IS
PORT ( CLK, RST, EN, LOAD : IN STD_LOGIC;
DATA : IN STD_LOGIC_VECTOR (9 DOWNTO 0);
Q : OUT STD_LOGIC_VECTOR (9 DOWNTO 0) );
END CNT1024;
ARCHITECTURE ONE OF CNT1024 IS BEGIN PROCESS (CLK, RST, EN, LOAD, DATA) VARIABLE Q1 : STD_LOGIC_VECTOR (9 DOWNTO 0); BEGIN
IF RST = '1' THEN Q1 := (OTHERS => '0'); ELSIF CLK = '1' AND CLK'EVENT THEN IF LOAD = '1' THEN Q1 := DATA; ELSE
IF EN = '1' THEN
Q1 := Q1 + 1;
END IF; END IF;
END IF;
Q <= Q1;
END PROCESS;
END ONE;
2. 看下面原理图，写出相应VHDL 描述
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL; ENTITY TRI_STATE IS PORT ( E, A : IN STD_LOGIC; Y : INOUT STD_LOGIC;
B : OUT STD_LOGIC);
END TRI_STATE;
ARCHITECTURE BEHAV OF TRI_STATE IS BEGIN PROCESS (E, A, Y) BEGIN IF E = '0' THEN B <= Y;
Y <= 'Z';
ELSE
e
a b y
B <= 'Z';
Y <= A;
END IF;
END PROCESS;
END BEHAV;
六、综合题
下图是一个A/D 采集系统的部分，要求设计其中的FPGA 采集控制模块，该模块由三个部分构成：控制器（Control ）、地址计数器（addrcnt ）、内嵌双口RAM （adram ）。控制器（control ）是一个状态机，完成AD574的控制，和adram 的写入操作。Adram 是一个LPM_RAM_DP 单元，在wren 为’1’时允许写入数据。试分别回答问题
下面列出了AD574的控制方式和控制时序图
AD574逻辑控制真值表（X 表示任意）
CE CS RC K12_8 A0 工 作 状 态
0 X X X X 禁止 X 1 X X X 禁止 1 0 0 X 0 启动12位转换 1 0 0 X 1 启动8位转换 1 0 1 1 X 12位并行输出有效 1 0 1 0 0 高8位并行输出有效 1
1
1
低4位加上尾随4个0有效
AD574工作时序：
1. 要求AD574工作在12位转换模式，K12_8、A0在control 中如何设置 K12_8为‘1’，A0为‘0’
2. 试画出control 的状态机的状态图 类似书上图8-4
3. 对地址计数器模块进行VHDL 描述
输入端口：clkinc 计数脉冲 cntclr 计数器清零 输出端口：rdaddr RAM 读出地址，位宽10位
library ieee;
use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all;
放大采样/保持
AnalogIn
信号预处理FPGA采集控制
adram
（lpm_ram_dp）
Control
AD574
CS ADData 12
CE A0
RC K12_8
地址计数器
CLK
ClkInc Cntclr
wraddr
10
wren
rddata
12
rddata rdaddr
10
12
1
STATUS
entity addr_cnt is
port ( clkinc, cntclr : in std_logic;
wraddr : out std_logic_vector (9 downto 0) ); end addr_cnt;
architecture one of addr_cnt is
signal tmp : std_logic_vector (9 downto 0);
begin
process (clkinc, cntclr)
begin
if clkinc'event and clkinc = '1' then
if cntclr = '1' then
tmp <= (others => '0');
else
tmp <= tmp + 1;
end if;
end if;
end process;
wraddr <= tmp;
end one;
4.根据状态图，试对control进行VHDL描述
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity control is
port ( addata : in std_logic_vector (11 downto 0);
status, clk : in std_logic;
cs, ce, a0, rc, k12_8, clkinc : out std_logic;
rddata : out std_logic_vector (11 downto 0) ); end control;
architecture behav of control is
type con_st is (s0, s1, s2, s3, s4);
signal cst, nst : con_st;
signal lock : std_logic;
signal reg12 : std_logic_vector (11 downto 0);
begin
a0 <= '0';
k12_8 <= '1';
ce <= '1';
cs <= '0';
REGP : process (clk)
if clk'event and clk = '1' then
cst <= nst;
end if;
end process;
COMP : process (cst, status, addata)
begin
case (cst) is
when s0 => rc <= '1'; lock <= '0'; nst <= s1;
when s1 => rc <= '0'; lock <= '0'; nst <= s2;
when s2 => if status = '1' then nst <= s3; end if;
rc <= '1'; lock <= '0';
when s3 => rc <= '1'; lock <= '1'; nst <= s4;
when s4 => rc <= '1'; lock <= '0'; nst <= s0;
when others => nst <= s0;
end case;
end process;
LOCKP : process (lock)
begin
if lock = '1' and lock'event then
reg12 <= addata;
end if;
end process;
rddata <= reg12;
clkinc <= lock; --(或者为NOT LOCK，延后半个时钟)
end behav;
5.已知adram的端口描述如下
ENTITY adram IS
PORT
(
data : IN STD_LOGIC_VECTOR (11 DOWNTO 0); -- 写入数据
wraddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 写入地址
rdaddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 读地址
wren : IN STD_LOGIC := '1'; -- 写使能
q : OUT STD_LOGIC_VECTOR (11 DOWNTO 0) -- 读出数据
);
END adram;
试用例化语句，对整个FPGA采集控制模块进行VHDL描述
library ieee;
use ieee.std_logic_1164.all;
entity daco is
port ( clk, cntclr, status : in std_logic;
addata : in std_logic_vector (11 downto 0);
rdaddr : in std_logic_vector (9 downto 0);
cs, ce, a0, rc, k12_8 : out std_logic;
rddata : out std_logic_vector (11 downto 0) );
architecture one of daco is
component control is
port ( addata : in std_logic_vector (11 downto 0);
status, clk : in std_logic;
cs, ce, a0, rc, k12_8, clkinc : out std_logic;
rddata : out std_logic_vector (11 downto 0) );
end component;
component addr_cnt is
port ( clkinc, cntclr : in std_logic;
wraddr : out std_logic_vector (9 downto 0) );
end component;
component adram IS
PORT
(
data : IN STD_LOGIC_VECTOR (11 DOWNTO 0); -- 写入数据
wraddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 写入地址
rdaddress: IN STD_LOGIC_VECTOR (9 DOWNTO 0); -- 读地址
wren : IN STD_LOGIC := '1'; -- 写使能
q : OUT STD_LOGIC_VECTOR (11 DOWNTO 0) -- 读出数据
);
END component;
signal rds : std_logic_vector (11 downto 0);
signal clkinc : std_logic;
signal wraddr : std_logic_vector (9 downto 0);
begin
u1 : control port map (addata => addata, status => status, clk => clk, cs => cs, ce => ce, a0 => a0, rc => rc,
k12_8 => k12_8, clkinc => clkinc, rddata => rds);
u2 : addr_cnt port map (clkinc => clkinc, cntclr => cntclr, wraddr => wraddr);
u3 : adram port map (data => rds, wraddress => wraddr,
rdaddress => rdaddr, wren => '1', q => rddata); end one;

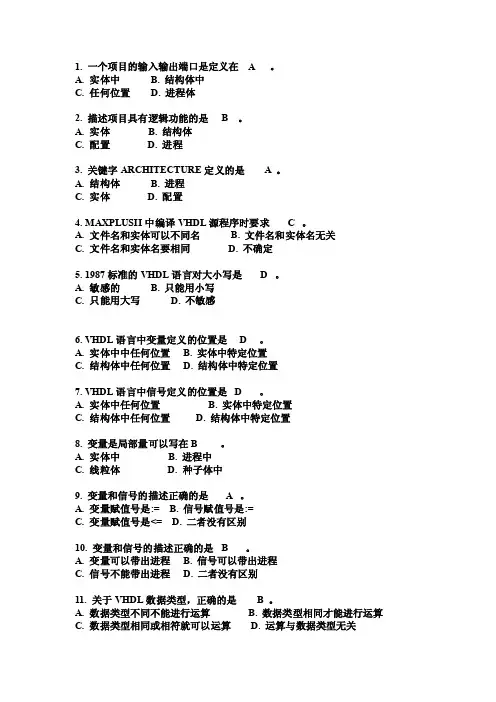

EDA期末试卷

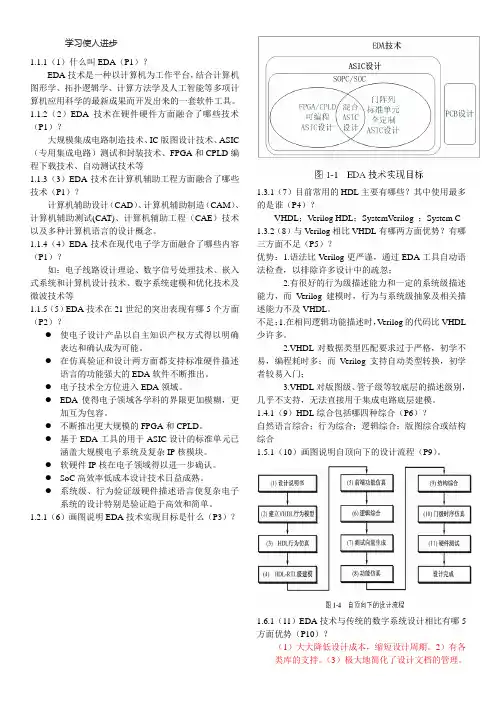

EDA技术试验问答题答案(基本包含)
第一章 1-1 EDA技术与ASIC设计和FPGA开发有什么关系?FPGA/CPLD在ASIC设计中有什么用途? 答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。FPGA/CPLD在ASIC设计中，属于可编程ASIC的逻辑器件；使设计效率大为提高，上市的时间大为缩短。 1-2与软件描述语言相比，VHDL有什么特点? P6 答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。 l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。 有哪些类型?答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。 综合在电子设计自动化中的地位是什么?答：是核心地位（见图1-3）。综合器具有更复杂的工作环境，综合器在接受VHDL程序并准备对其综合前，必须获得与最终实现设计电路硬件特征相关的工艺库信息，以及获得优化综合的诸多约束条件信息；根据工艺库和约束条件信息，将VHDL程序转化成电路实现的相关信息。 1-4在EDA技术中，自顶向下的设计方法的重要意义是什么? P7~10 答：在EDA技术应用中，自顶向下的设计方法，就是在整个设计流程中各设计环节逐步求精的过程。 1-5 IP在EDA技术的应用和发展中的意义是什么? P11~12 答：IP核具有规范的接口协议，良好的可移植与可测试性，为系统开发提供了可靠的保证。 1-6 叙述EDA的FPGA/CPLD设计流程。P13~16 答：1.设计输入(原理图/HDL文本编辑)；2.综合；3.适配；4.时序仿真与功能仿真；5.编程下载；6.硬件测试。
(完整版)武科大EDA试卷及答案
武科大EDA系统设计试卷及答案 一、单项选择题：（20分） 1．IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为_____ D_____。 A .瘦IP B.固IP C.胖IP D.都不是 2．综合是EDA设计流程的关键步骤，在下面对综合的描述中，____ D _____是错误的。 A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程； B.综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件； C.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束； D.综合可理解为一种映射过程，并且这种映射关系是唯一的，即综合结果是唯一的。 3．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是__C__。 A. FPGA全称为复杂可编程逻辑器件； B. FPGA是基于乘积项结构的可编程逻辑器件； C.基于SRAM的FPGA器件，在每次上电后必须进行一次配置； D.在Altera公司生产的器件中，MAX7000系列属FPGA结构。 4．进程中的信号赋值语句，其信号更新是___C____。 A.按顺序完成； B.比变量更快完成； C.在进程的最后完成； D.都不对。 5． VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述_____B______。 A.器件外部特性； B.器件的内部功能； C.器件的综合约束； D.器件外部特性与内部功能。 6．不完整的IF语句，其综合结果可实现____ A ____。 A. 时序逻辑电路 B. 组合逻辑电路 C. 双向电路 D. 三态控制电路 7．子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化_____ B____。 ①流水线设计②资源共享③逻辑优化④串行化⑤寄存器配平⑥关键路径法 A. ①③ ⑤ B. ②③④ C. ②⑤ ⑥ D. ①④⑥ 8．下列标识符中，_____B_____是不合法的标识符。 A. State0 B. 9moon C. Not_Ack_0 D.
EDA期末考试考卷及答案
（A卷） 赣南师范学院 2010—2011学年第一学期期末考试试卷（A卷）（闭卷）年级 2008 专业电子科学与技术（本）课程名称 EDA技术基础 2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线； 3、答题请用蓝、黑钢笔或圆珠笔。 一、单项选择题（30分，每题2分） 1．以下关于适配描述错误的是 B A．适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使之产生最终的下载文件 B．适配所选定的目标器件可以不属于原综合器指定的目标器件系列 C．适配完成后可以利用适配所产生的仿真文件作精确的时序仿真 D．通常，EDAL软件中的综合器可由专业的第三方EDA公司提供，而适配器则需由FPGA/CPLD供应商提供 2．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。 A．器件外部特性B．器件的综合约束 C．器件外部特性与内部功能D．器件的内部功能 3．下列标识符中， B 是不合法的标识符。 A．State0 B．9moon C．Not_Ack_0 D．signall 4．以下工具中属于FPGA/CPLD集成化开发工具的是 D A．ModelSim B．Synplify Pro C．MATLAB D．QuartusII 5．进程中的变量赋值语句，其变量更新是 A 。 A．立即完成B．按顺序完成 C．在进程的最后完成D．都不对 6．以下关于CASE语句描述中错误的是 A A．CASE语句执行中可以不必选中所列条件名的一条 B．除非所有条件句的选择值能完整覆盖CASE语句中表达式的取值，否则最末一个条件句的选择必须加上最后一句“WHEN OTHERS=><顺序语句>” C．CASE语句中的选择值只能出现一次 D．WHEN条件句中的选择值或标识符所代表的值必须在表达式的取值范围 7．以下哪个程序包是数字系统设计中最重要最常用的程序包 B A．STD_LOGIC_ARITH B．STD_LOGIC_1164 C．STD_LOGIC_UNSIGNED D．STD_LOGIC_SIGNED 8．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→A →综合→适配→时序仿真→编程下载→硬件测试。 A．功能仿真B．逻辑综合C．配置D．引脚锁定 9．不完整的IF语句，其综合结果可实现 D A．三态控制电路B．条件相或的逻辑电路 C．双向控制电路D．时序逻辑电路 10．下列语句中，属于并行语句的是A A．进程语句B．IF语句C．CASE语句D．FOR语句11．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中， C 是错误的。 A．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件 B．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的 C．综合是纯软件的转换过程，与器件硬件结构无关 D．为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束 12．CPLD的可编程是主要基于什么结构 D 。 A．查找表（LUT）B．ROM可编程 C．PAL可编程D．与或阵列可编程 13．以下器件中属于Altera 公司生产的是 B A．ispLSI系列器件B．MAX系列器件 C．XC9500系列器件D．Virtex系列器件 14.在VHDL语言中，下列对时钟边沿检测描述中，错误的是 D A．if clk'event and clk = '1' then B．if clk'stable and not clk = '1' then C．if rising_edge(clk) then D．if not clk'stable and clk = '1' then 15．以下关于状态机的描述中正确的是 B A．Moore型状态机其输出是当前状态和所有输入的函数 B．与Moore型状态机相比，Mealy型的输出变化要领先一个时钟周期C．Mealy型状态机其输出是当前状态的函数
EDA技术期末试卷含答案资料
精品文档 一、单项选择题（30分）9．嵌套使用IF语句，其综合结果可实现 A 。A．带优先级且条件相与的逻辑电路1．以下描述错误的是 C B．条 件相或的逻辑电路 C．三态控制电路是A．QuartusIIAltera提供的FPGA/CPLD集成开发环境D．双向控制电路 10．在VHDLAlteraB．是世界上最大的可编程逻辑器件供应商之一语言中，下列对时钟边沿检测描述中，错误的是 D 。 A．if clk'event and clk = ‘1' then B．if falling_edge(clk) then 前一代C．MAX+plusII是AlteraFPGA/CPLD集成开发环境QuartusII的更 C．if clk'event and clk = ‘0' then 新换代新产品D．if clk'stable and not clk = ‘1' then 11．下列那个流程是正确的基于．DQuartusII完全支持VHDL、Verilog的设计流程EDA软件的FPGA / CPLD设计流程 B A．原理图/HDL文本输入→适配→综合→功能仿真→编程下载→硬件测试开发工具中的专用综合器的是2．以下工具中属于FPGA/CPLD B B．原理图/HDL文本输入→功能仿真→综合→适配→编程下载→硬件测试 C ．Active HDL D．QuartusII Leonardo Spectrum ．AModelSim B．C．原理图/HDL文本输入→功能仿真→综合→编程下载→→适配硬件测试；．3以下器件中属于Xilinx 公司生产的是 C /HDL文本输入→功能仿真→适配→编程下载→综合→硬件测试 D．BMAX系列器件．原理图A．ispLSI系列器件 ）语句的语句结构及语法规则语言中，下列对进程（PROCESS系列器件 C．XC9500系列器件D．FLEX 12．在VHDL 。A 的描述中，正确的是以下关于信号和变量的描述中错误的是4． B 为一无限循环语句；敏感信号发生更新时启动进程，执行完．．信号是描述硬件系统的基本数据对象，它的性质类似于连接线PROCESSAA ．信号的定义范围是结构体、进程B 成后，等待下一次进程启动C．除了没有方向说明以外，信号与实体的端口概念是一致的B．敏感信号参数表中，应列出进程中使用的所有输入信号CD．在进程中不能将变量列入敏感信号列表中．进程由说明部分、结构体部分、和敏感信号参数表三部分组成D．当前进程中声明的变量也可用于其他进程以下关于状态机的描述中正确的是5． B B MooreA．型状态机其输出是当前状态和所有输入的函数13．下列语句中，不属于并行语句的是 语句B．CASE 型的输出变化要领先一个时钟周期型状态机相比，．与BMooreMealy A．进程语句 …语句…ELSE D．WHEN ．元件例化语句MealyC．型状态机其输出是当前状态的函数 C 设计现行工作VHDL语言共支持四种常用库，其中哪种库是用户的14．以上都不对D ．VHDL B 下列标识符中，．库是不合法的标识符。6 END BPP0 A．．．D ．CNot_Ack sig D
《EDA》试题B答案
2007 至2008学年度第二学期期末考核 《EDA》试题（开卷） 卷号：B 时间：120 分钟 2008 年6 月 专业：电子信息工程学号：姓名： 一填空题（20分） 1、VHDL 2、DEVICE.LIB SYMBOLS.LIB 3、实际零件焊接到电路板时所指示的外观和焊点的位置 4、电子设计自动化电子CAD技术 5、A L T E R A，X I L I N X 6、WAIT 7、电路连接 8、SRAM-BASE 9、2.54mm 300mil 10、元件外观和元件引线端子的图形 二名词解释（20分） 1 PLD/FPGA PLD是可编程逻辑器件（Programable Logic Device）的简称，FPGA是现场可编程门阵列（Field Programable Gate Array)的简称，两者的功能基本相同，只是实现原理略有不同，所以我们有时可以忽略这两者的区别，统称为可编程逻辑器件或PLD/FPGA。 2.过孔 当需要连接两个层面上的铜膜走线时就需要过孔（Via）,过孔 又称为贯孔、沉铜孔和金属化孔。 过孔分为穿透式（Through）、半隐藏式(Blind)和隐藏式(Buried) 3.铜膜线 就是连接两个焊盘的导线，称为Track，一般铜膜线走线在不 同层面取不同的走向，例如顶层走水平线，则底层走垂直线。顶 层和底层走线之间的连接采用过孔（Via）连接。 4 PROM、PAL和PLA PROM：与阵列固定，或阵列可编程，一般用作存储器，其输入为存储器的地址，输出为存储器单元的内容。但输入的数目太大时，器件功耗增加，其局限性大。 PLA：与或阵列均可编程，但是其慢速特性和相对PAL、PROM而高得多的价格妨碍了它被广泛使用。PAL：或阵列固定，与阵列可编程，其第二代产品GAL具有了可电擦写、可重复编程、可设置加密的功能。 5 自顶向下的/自下而上的设计方法 自下而上的设计方法，使用该方法进行硬件设计是从选择具体元器件开始，并用这些元器件进行逻辑电路设计，从而完成系统的硬件设计，然后再将各功能模块连接起来，完成整个系统的硬件设计，自顶向下的设计方法就是从系统的总体要求出发，自顶向下分三个层次对系统硬件进行设计。 第一个层次是行为描述第二个层次是数据流描述第三个层次为逻辑综合
EDA(FPGA)期末考试试题
这是长期总结的EDA期末考试试题 试题一 1-2与软件描述语言相比，VHDL有什么特点? P6 答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。 l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。 有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。 (2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。 (3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。 (4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。 综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3）。综合器具有更复杂的工作环境，综合器在接受VHDL程序并准备对其综合前，必须获得与最终实现设计电路硬件特征相关的工艺库信息，以及获得优化综合的诸多约束条件信息；根据工艺库和约束条件信息，将VHDL程序转化成电路实现的相关信息。 1-4在EDA技术中，自顶向下的设计方法的重要意义是什么? P7~10 答：在EDA技术应用中，自顶向下的设计方法，就是在整个设计流程中各设计环节逐步求精的过程。 1-5 IP在EDA技术的应用和发展中的意义是什么? P11~12 答：IP核具有规范的接口协议，良好的可移植与可测试性，为系统开发提供了可靠的保证。 2-1 叙述EDA的FPGA/CPLD设计流程。 P13~16 答：1.设计输入(原理图/HDL文本编辑)；2.综合；3.适配；4.时序仿真与功能仿真；5.编程下载；6.硬件测试。 2-2 IP是什么?IP与EDA技术的关系是什么? P24~26 IP是什么? 答：IP是知识产权核或知识产权模块，用于ASIC或FPGA/CPLD中的预先设计好的电路功能模块。 IP与EDA技术的关系是什么? 答：IP在EDA技术开发中具有十分重要的地位；与EDA技术的关系分有软IP、固IP、硬IP：软IP是用VHDL等硬件描述语言描述的功能块，并不涉及用什么具体电路元件实现这些功能；软IP通常是以硬件描述语言HDL源文件的形式出现。固IP是完成了综合的功能块，具有较大的设计深度，以网表文件的形式提交客户使用。硬IP提供设计的最终阶段产品：掩模。 3-1 OLMC（输出逻辑宏单元）有何功能?说明GAL是怎样实现可编程组合电路与时序电路的。 P34~36 答：OLMC单元设有多种组态，可配置成专用组合输出、专用输入、组合输出双向口、寄存器输出、寄存器输出双向口等。 说明GAL是怎样实现可编程组合电路与时序电路的? 答：GAL（通用阵列逻辑器件）是通过对其中的OLMC（输出逻辑宏单元）的编程和三种模式配置（寄存器模式、复合模式、简单模式），实现组合电路与时序电路设计的。 3-2 什么是基于乘积项的可编程逻辑结构? P33~34，40 答：GAL、CPLD之类都是基于乘积项的可编程结构；即包含有可编程与阵列和固定的或阵列的PAL（可编程阵列逻辑）器件构成。 3-3 什么是基于查找表的可编程逻辑结构? P40~41 答：FPGA（现场可编程门阵列）是基于查找表的可编程逻辑结构。 3-7 请参阅相关资料，并回答问题：按本章给出的归类方式，将基于乘积项的可编程逻辑结构的PLD器件归类为CPLD；将基于查找表的可编程逻辑结构的PLD器什归类为FPGA，那么，APEX系列属于什么类型PLD器件? MAX II系列又属于什么类型的PLD器件?为什么? P54~56 答：APEX(Advanced Logic Element Matrix)系列属于FPGA类型PLD器件；编程信息存于SRAM中。MAX II系列属于CPLD类型的PLD器件；编程信息存于EEPROM中。 4-3. 图3-31所示的是双2选1多路选择器构成的电路MUXK，对于其中MUX21A，当s='0'和'1'时，分别有y<='a'和y<='b'。试在一个结构体中用两个进程来表达此电路，每个进程中用CASE语句描述一个2选1多路选择器MUX21A。 LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY MUX221 IS PORT(a1,a2,a3:IN STD_LOGIC_VECTOR(1 DOWNTO 0); --输入信号 s0,s1:IN STD_LOGIC; outy:OUT STD_LOGIC);--输出端 END ENTITY; ARCHITECTURE ONE OF MUX221 IS SIGNAL tmp : STD_LOGIC; BEGIN
(完整版)EDA技术考试试题B及详细答案
《EDA技术》第二学期期末试题B 卷号：B 时间：120 分钟2008 年6 月 专业：电子信息工程学号：姓名： 一、填空题（20分，每题2分） 当前ASIC制造商都自己开发了HDL语言，但是都不通用，只有美国国防部开发的（）语言成为了IEEE. STD_1076标准，并在全世界得到了承认。 载入protel的Schematic中的（）和（）可满足一般用户需求，两个零件库中含有二极管、三极管、电阻、电容、电感等常用元件。 零件封装是指（）。 EDA技术也称（），是在( )技术的基础上发展起来的计算机软件系统。 目前世界上有十几家生产CPLD/FPGA的公司，最大的三家是：（），( )，LATTIC 。 顺序描述语句中，（）在MAX-PLUS中不被支持。 VHDL语句中能被赋予一定值的对象称为客体，主要有常数，信号和变量。其中常数对应代表数字电路中的电源和接地等。信号对应物理设计中的（）。 FPGA可分为两大类，分别是SRAM-BASE和Anti-Fuse 设计时一般选用（）。100mil=（）mm，7.62mm=( )mil。 PCB封装元件实际上就是（）。 二、名词解释题（20分，每题4分） 1 PLD/FPGA 2.过孔 3.铜膜线 4 PROM、PAL和PLA 5 自顶向下的/自下而上的设计方法 三、选择题（15分，每题3分） 1．下列常用热键具有在元件浮动状态时，编辑元件属性功能的是（） PgUp Tab Space bar Esc 2．Design/Options菜单中下列选项不属于开关选项的是：（） A．Snap Grid B．Hidden Pins C．Electrical Grid D.Title block 3．下列不属于VHDL基本程序结构是（） A．.CONFIGURATION定义区 B．.ARCHITECTURE定义区 C．USE定义区 D．ENTITY定义区 4．下列关于VHDL中信号说法不正确的是：（）
EDA期末试卷
《EDA》期末试卷 一、选择题（每小题3分，共30分） 1、在下图中，F0的逻辑关系为： A．A0⊕A1 B.A0⊙A1 C.A0·A1 D.A0·A1 2、在VHDL中，用语句()表示clock的下降沿。 A.clock='1' B.clock'EVENT AND clock='1' C.clock='0' D.clock'EVENT AND clock='0' 3、如果p1=’1’，p2=’1’,则执行z <= a WHEN p1 = '1' ELSE b WHEN p2 = '1' ELSE c ;之后z 的值为： A.a B.b C.c D.不确定 4、进程中的信号赋值语句，其信号更新是： A．按顺序完成 B.比变量更快完成 C.在进程最后完成 D.都不对 5、不完整的IF语句，其综合结果可实现： A.时序逻辑电路 B.组合逻辑电路 C.双向电路 D.三态控制电路 6、reg的数据类型为std_logic_vector(7 downto 0),初值为FF，执行reg(0)<=’0’;reg(7 downto 1)<=reg(6 downto 0);之后，reg的值为： A．FF B.FE C.FC D.FD 7、在VHDL中()不能将信息带出对它定义的当前进程。 A. 信号 B. 常量 C. 数据 D. 变量 8、执行下列语句后Q的值等于: …… SIGNAL E: STD_LOGIC_VECTOR (2 TO 5); SIGNAL Q: STD_LOGIC_VECTOR (9 DOWNTO 2); …… E<=(2=>’1’, 4=>’1’, OTHERS=>’0’); Q<=(2=>E (2), 4=>E (3), 5=>’1’, 7=>E (5), OTHERS=>E (4)); …… A.”11011011” B.”00110100” C.”11011001” D.”00101100” 9、在一个VHDL设计中Idata是一个信号，数据类型为std_logic_vector，试指出下面那个赋值语句是错误的。 A.idata <= “00001111”; B.idata <= b”0000_1111”; C.idata <= X”AB”; D.idata <= B”21”; 10、在一个VHDL设计中idata是一个信号，数据类型为integer，数据范围0 to 127，下面哪个赋值语句是正确的。
EDA试题库
EDA试题库建设 [70%基础题，20%中档题，10%提高题（试题容量：20套试卷，其中每套试题填空题10空（每空2分），选择题10题（每题2分）），简答题4题（每题5分），分析题2题（每题10分），设计题2题（每题10分）。] 基础题部分 填空题（140空） 1．一般把EDA技术的发展分为（CAD）、（CAE）和（EDA）三个阶段。 2．EDA设计流程包括（设计准备）、（设计输入）、（设计处理）和（器件编程）四个步骤。 3．时序仿真是在设计输入完成之后，选择具体器件并完成布局、布线之后进行的时序关系仿真,因此又称为（功能仿真）。4．VHDL的数据对象包括（变量）、（常量）和（信号），它们是用来存放各种类型数据的容器。 5．图形文件设计结束后一定要通过（仿真），检查设计文件是否正确。 6．以EDA方式设计实现的电路设计文件，最终可以编程下载到（FPGA）或者（CPLD）芯片中，完成硬件设计和验证。7．MAX+PLUS的文本文件类型是（.VHD）。 8．在PC上利用VHDL进行项目设计，不允许在（根目录）下进行，必须在根目录为设计建立一个工程目录。9．VHDL源程序的文件名应与（实体名）相同，否则无法通过编译。 10.常用EDA 的设计输入方式包括（文本输入方式）、（图形输入方式）、（波形输入方式）。 11.在VHDL 程序中，（实体）和（结构体）是两个必须的基本部分。 12.将硬件描述语言转化为硬件电路的重要工具软件称为（HDL 综合器）。 13、VHDL 的数据对象分为（常量）、（变量）和（信号）3 类。 14、VHDL 的操作符包括（算术运算符）和（符号运算符）。 15、常用硬件描述语言有（Verilog HDL）、（AHDL）以及（VHDL）。 16、VHDL基本语句有（顺序语句）、（并行语句）和属性自定义语句。 17、VHDL 同或逻辑操作符是（XNOR）。 18、原理图文件类型后缀名是（.GDF），Verilog HDL语言文本文件类型的后缀名是（.V ）。 19、十六进制数16#E#E1对应的十进制数值是（224）。 20、一个完整的VHDL程序应包含三个基本部分，即库文件说明、（程序包应用说明）和（实体和结构体说明）。 21、VHDL 不等于关系运算符是（/= ）。 22、STD_LOGIC_1164程序包是（IEEE ）库中最常用的程序包。 23．文本输入是指采用（硬件描述语言）进行电路设计的方式。 24．当前最流行的并成为IEEE标准的硬件描述语言包括（vhdl）和（verilog）。 25．采用PLD进行的数字系统设计，是基于（芯片）的设计或称之为（自底向上）的设计。26．硬件描述语言HDL给PLD和数字系统的设计带来了更新的设计方法和理念，产生了目前最常用的并称之为（自顶向下）的设计法。 27.EDA工具大致可以分为（设计输入编辑器）、（仿真器）、（hdl综合器）、（适配器）以及（下载器）等5个模块。 28．将硬件描述语言转化为硬件电路的重要工具软件称为（综合器）。 29．用MAX+plusII输入法设计的文件不能直接保存在（根目录）上，因此设计者在进入设计之前，应当在计算机中建立保存设计文件的（工程）。 30.若在MAX+plusII集成环境下，执行原理图输入设计方法，应选择（block diagram/Schematic）命令方式。
EDA期末考试试卷及答案
一、单项选择题（30分，每题2分） 1．以下关于适配描述错误的是 B A．适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使之产生最终的下载文件 B．适配所选定的目标器件可以不属于原综合器指定的目标器件系列 C．适配完成后可以利用适配所产生的仿真文件作精确的时序仿真D．通常，EDAL软件中的综合器可由专业的第三方EDA公司提供，而适配器则需由FPGA/CPLD供应商提供 2．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。 A．器件外部特性B．器件的综合约束 C．器件外部特性与内部功能D．器件的内部功能3．下列标识符中， B 是不合法的标识符。 A．State0 B．9moon C．Not_Ack_0 D．signall 4．以下工具中属于FPGA/CPLD集成化开发工具的是 D A．ModelSim B．Synplify Pro C．MA TLAB D．QuartusII 5．进程中的变量赋值语句，其变量更新是 A 。 A．立即完成B．按顺序完成 C．在进程的最后完成D．都不对 6．以下关于CASE语句描述中错误的是 A A．CASE语句执行中可以不必选中所列条件名的一条 B．除非所有条件句的选择值能完整覆盖CASE语句中表达式的取值，否则最末一个条件句的选择必须加上最后一句“WHEN OTHERS=><顺序语句>” C．CASE语句中的选择值只能出现一次 D．WHEN条件句中的选择值或标识符所代表的值必须在表达式的取值范围 7．以下哪个程序包是数字系统设计中最重要最常用的程序包 B A．STD_LOGIC_ARITH B．STD_LOGIC_1164 C．STD_LOGIC_UNSIGNED D．STD_LOGIC_SIGNED 8．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→ A →综合→适配→时序仿真→编程下载→硬件测试。 A．功能仿真B．逻辑综合C．配置D．引脚锁定 9．不完整的IF语句，其综合结果可实现 D A．三态控制电路B．条件相或的逻辑电路 C．双向控制电路D．时序逻辑电路 10．下列语句中，属于并行语句的是A A．进程语句B．IF语句C．CASE语句D．FOR 语句 11．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中， C 是错误的。 A．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD 的基本结构相映射的网表文件 B．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的 C．综合是纯软件的转换过程，与器件硬件结构无关 D．为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束 12．CPLD的可编程是主要基于什么结构 D 。 A．查找表（LUT）B．ROM可编程
EDA技术期末试卷(含答案)
一、单项选择题（30分） 1．以下描述错误的是 C A．QuartusII是Altera提供的FPGA/CPLD集成开发环境 B．Altera是世界上最大的可编程逻辑器件供应商之一 C．MAX+plusII是Altera前一代FPGA/CPLD集成开发环境QuartusII的更新换代新产品 D．QuartusII完全支持VHDL、Verilog的设计流程 2．以下工具中属于FPGA/CPLD开发工具中的专用综合器的是 B A．ModelSim B．Leonardo Spectrum C．Active HDL D．QuartusII 3．以下器件中属于Xilinx 公司生产的是 C A．ispLSI系列器件 B．MAX系列器件 C．XC9500系列器件 D．FLEX系列器件 4．以下关于信号和变量的描述中错误的是 B A．信号是描述硬件系统的基本数据对象，它的性质类似于连接线 B．信号的定义范围是结构体、进程 C．除了没有方向说明以外，信号与实体的端口概念是一致的 D．在进程中不能将变量列入敏感信号列表中 5．以下关于状态机的描述中正确的是 B A．Moore型状态机其输出是当前状态和所有输入的函数 B．与Moore型状态机相比，Mealy型的输出变化要领先一个时钟周期 C．Mealy型状态机其输出是当前状态的函数 D．以上都不对 6．下列标识符中， B 是不合法的标识符。 A．PP0 B．END C．Not_Ack D．sig 7．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是 C 。 A．CPLD即是现场可编程逻辑器件的英文简称 B．CPLD是基于查找表结构的可编程逻辑器件 C．早期的CPLD是从GAL的结构扩展而来 D．在Altera公司生产的器件中，FLEX10K 系列属CPLD结构 8．综合是EDA设计流程的关键步骤，在下面对综合的描述中， D 是错误的。 A．综合就是把抽象设计层次中的一种表示转化成另一种表示的过程 B．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件 C．为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束 D．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的） 9．嵌套使用IF语句，其综合结果可实现 A 。 A．带优先级且条件相与的逻辑电路 B．条件相或的逻辑电路 C．三态控制电路 D．双向控制电路 10．在VHDL语言中，下列对时钟边沿检测描述中，错误的是 D 。 A．if clk'event and clk = ‘1’ then B．if falling_edge(clk) then C．if clk’event and clk = ‘0’ then D．if clk’stable and not clk = ‘1’ then 11．下列那个流程是正确的基于EDA软件的FPGA / CPLD设计流程 B A．原理图/HDL文本输入→适配→综合→功能仿真→编程下载→硬件测试B．原理图/HDL文本输入→功能仿真→综合→适配→编程下载→硬件测试C．原理图/HDL文本输入→功能仿真→综合→编程下载→→适配硬件测试； D．原理图/HDL文本输入→功能仿真→适配→编程下载→综合→硬件测试12．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，正确的是 A 。 A．PROCESS为一无限循环语句；敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动 B．敏感信号参数表中，应列出进程中使用的所有输入信号 C．进程由说明部分、结构体部分、和敏感信号参数表三部分组成 D．当前进程中声明的变量也可用于其他进程 13．下列语句中，不属于并行语句的是 B A．进程语句 B．CASE语句 C．元件例化语句 D．WHEN…ELSE…语句 14．VHDL语言共支持四种常用库，其中哪种库是用户的VHDL设计现行工作库 D A．IEEE库 B．VITAL库C．STD库D．WORK库15．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。 A．器件外部特性 B．器件的综合约束 C．器件外部特性与内部功能 D．器件的内部功能 二、EDA名词解释，写出下列缩写的中文含义（10分） 1．CPLD：复杂可编程逻辑器件 2．ASIC：专用集成电路 3．LUT：查找表 4．EDA：电子设计自动化 5．ROM：只读存储器 三、程序填空题（20分） 以下是一个模为24（0~23）的8421BCD码加法计数器VHDL描述，请补充完整
EDA技术试题库
EDA试题库建设 [70%基础题,20%中档题,10%提高题(试题容量:20套试卷,其中每套试题填空题10空(每空2分),选择题10题(每题2分)),简答题4题(每题5分),分析题2题(每题10分),设计题2题(每题10分)。] 基础题部分 填空题(140空) 1.一般把EDA技术的发展分为(CAD)、(CAE)和(EDA)三个阶段。 2.EDA设计流程包括(设计准备)、(设计输入)、(设计处理)和(器件编程)四个步骤。 3.时序仿真是在设计输入完成之后,选择具体器件并完成布局、布线之后进行的时序关系仿真,因此又称为(功能仿真)。 4.VHDL的数据对象包括(变量)、(常量)和(信号),它们是用来存放各种类型数据的容器。 5.图形文件设计结束后一定要通过(仿真),检查设计文件是否正确。 6.以EDA方式设计实现的电路设计文件,最终可以编程下载到(FPGA)或者(CPLD)芯片中,完成硬件设计和验证。 7.MAX+PLUS的文本文件类型是(.VHD)。 8.在PC上利用VHDL进行项目设计,不允许在(根目录)下进行,必须在根目录为设计建立一个工程目录。 9.VHDL源程序的文件名应与(实体名)相同,否则无法通过编译。 10.常用EDA 的设计输入方式包括(文本输入方式)、(图形输入方式)、(波形输入方式)。 11.在VHDL 程序中,(实体)和(结构体)是两个必须的基本部分。 12.将硬件描述语言转化为硬件电路的重要工具软件称为(HDL 综合器)。 13、VHDL 的数据对象分为(常量)、(变量)和(信号)3 类。 14、VHDL 的操作符包括(算术运算符)和(符号运算符)。 15、常用硬件描述语言有(Verilog HDL)、(AHDL)以及(VHDL)。 16、VHDL基本语句有(顺序语句)、(并行语句)和属性自定义语句。 17、VHDL 同或逻辑操作符是(XNOR)。 18、原理图文件类型后缀名是(.GDF),Verilog HDL语言文本文件类型的后缀名是(.V )。 19、十六进制数16#E#E1对应的十进制数值是(224)。 20、一个完整的VHDL程序应包含三个基本部分,即库文件说明、(程序包应用说明)和(实体和结构体说明)。 21、VHDL 不等于关系运算符是(/= )。 22、STD_LOGIC_1164程序包是(IEEE )库中最常用的程序包。 23.文本输入是指采用(硬件描述语言)进行电路设计的方式。 24.当前最流行的并成为IEEE标准的硬件描述语言包括(vhdl)和(verilog)。 25.采用PLD进行的数字系统设计,是基于(芯片)的设计或称之为(自底向上)的设计。 26.硬件描述语言HDL给PLD和数字系统的设计带来了更新的设计方法和理念,产生了目前最常用的并称之为(自顶向下)的设计法。 27.EDA工具大致可以分为(设计输入编辑器)、(仿真器)、(hdl综合器)、(适配器)以及(下载器)等5个模块。 28.将硬件描述语言转化为硬件电路的重要工具软件称为(综合器)。 29.用MAX+plusII输入法设计的文件不能直接保存在(根目录)上,因此设计者在进入设计之前,应当在计算机中建立保存设计文件的(工程)。 30.若在MAX+plusII集成环境下,执行原理图输入设计方法,应选择(block diagram/Schematic)命令方式。
eda期末考试试卷及答案
eda期末考试试卷及答案 (A卷) D( WHEN条件句中的选择值或标识符所代表的值必须在表达式的取值范 赣南师范学院围 7(以下哪个程序包是数字系统设计中最重要最常用的程序包 B 2010—2011学年第一学期期末考试试卷(A卷)(闭卷) A(STD_LOGIC_ARITH 班级 B(STD_LOGIC_1164 学号年级 2008 专业电子科学与技术 (本)课程名称 EDA技术基础 C(STD_LOGIC_UNSIGNED 姓名 D(STD_LOGIC_SIGNED 题号一二三四五总分密 8(基于EDA软件的FPGA / CPLD设计流程为:原理图/HDL文本输入? A ? 得分封线内综合?适配?时序仿真?编程下载?硬件测试。 A(功能仿真 B(逻辑综合 C(配置 D(引脚锁定不得答阅卷人 9(不完整的IF 语句，其综合结果可实现 D 题注意事项:1、教师出题时请勿超出边界虚线; A(三态控制电路 B(条件相或的逻辑电路 2、学生答题前将密封线外的内容填写清楚，答题不得超出密封线; C(双向控制电路 D(时序逻辑电路 3、答题请用蓝、黑钢笔或圆珠笔。 10(下列语句中，属于并行语句的是 A 一、单项选择题(30分，每题2分) A(进程语句 B(IF语句 C(CASE语句 D(FOR语句 1(以下关于适配描述错误的是 B 11(综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表 A(适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使示转化成另一种表示的过程;在下面对综合的描述中， C 是错误的。之产生最终的下载文件 A(综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本B(适配所选定的目标器件可以不属于原综合器指定的目标器件系列结构相映射的网表文件 C(适配完成后可以利用适配所产生的仿真文件作精确的时序仿真 B(综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映D(通常，EDAL软件中
EDA-(VHDL版)考试试卷汇总
一、单项选择题：（20分） 1．IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为D 。 A .瘦IP B.固IP C.胖IP D.都不是 2．综合是EDA设计流程的关键步骤，在下面对综合的描述中，_________是错误的。D A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程； B.综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件； C.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束； D.综合可理解为一种映射过程，并且这种映射关系是唯一的，即综合结果是唯一的。 3．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是__C__。 A. FPGA全称为复杂可编程逻辑器件； B. FPGA是基于乘积项结构的可编程逻辑器件； C. 基于SRAM的FPGA器件，在每次上电后必须进行一次配置； D. 在Altera公司生产的器件中，MAX7000系列属FPGA结构。 4．进程中的信号赋值语句，其信号更新是___C____。 A. 按顺序完成； B.比变量更快完成； C.在进程的最后完成； 5．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述B A.器件外部特性； B. 器件的内部功能； C.器件的综合约束； D.器件外部特性与内部功能。 6．不完整的IF语句，其综合结果可实现A A. 时序逻辑电路 B.组合逻辑电 C. 双向电路 D. 三态控制电路 7．子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化B ①流水线设计②资源共享③逻辑优化④串行化 ⑤寄存器配平⑥关键路径法 A. ①③⑤ B. ②③④ C. ②⑤⑥ D. ①④⑥ 8．下列标识符中，__________是不合法的标识符。B A. State0 B. 9moon C. Not_Ack_0 D. signall 9．关于VHDL中的数字，请找出以下数字中最大的一个： A A. 2#1111_1110# B.8#276# C.10#170# D. 16#E#E1 10．下列EDA软件中，哪一个不具有逻辑综合功能：B A.Max+Plus II B.ModelSim C.QuartusII D. Synplify 11．在EDA工具中，能完成在目标系统器件上布局布线软件称为（C ） A.仿真器 B.综合器 C.适配器 D.下载 12．在执行MAX+PLUSⅡ的（D）命令，可以精确分析设计电路输入与输出波形间的延时量。 A .Create default symbol B. Simulator C. Compiler D.Timing Analyzer 13．VHDL常用的库是（A ） A. IEEE B.STD C. WORK D. PACKAGE 14．下面既是并行语句又是串行语句的是（ C ）
