YE2539高速静态应变仪用户手册
第一章概述
传统的工程型静态电阻应变仪多采用继电器切换测点方式进行采集、测量，但由此而产生的采样速率较慢、组桥形式不够灵活、传输距离短等诸多问题给工程测试的具体工作带来诸多不便。我公司推出的YE2539高速静态应变测试系统就是为了解决以上诸多问题而开发的真正意义上的工程型静态电阻应变仪。它综合了国内外众多同类产品的优点，以其灵活的组合、优秀的性能、高的性价比，获得多家客户的一致好评。
一、介绍
YE2539高速静态应变测试系统是一种内置单片机进行控制的工程型静态电阻应变仪，可直接通过YE29005（RS-232/RS-485转换器）与计算机的RS-232串行口进行通讯，构成适合在实验室、工程测量等各种应变应力测试领域广泛应用的高速数据采集处理系统。YE2539高速静态应变仪上装有多重积分式A/D转换器，保证了用户数据的最佳转换速度和精度。
◆智能模块化结构，电子开关切换测点
◆每一测点任意组桥
◆系统最大测点数1000点(100台YE2539)
◆最小采样时间仅为1秒（全部测点）
◆功能完善的系统软件
◆网络化设计，最大通讯距离1200米
◆灵活的供电方案
二、应用
适用于各类应力应变测量场合，尤其适合桥梁、铁路等大型应变应力测量工程的现场测试。
*灵活配置
各采集器之间保持同步采集，系统采样率与所用的采集器的数量无关。每台采集器具有十个测量点且每个测点均可单独设置为全桥、半桥、1/4桥（公共补偿片）的桥路形式。采集器供电电源为单电源（6—15V），并具有省电工作模式，最大限度地降低功耗，每台采集器既可由前级电源供电，也可由外接电源（如蓄电池）供电，为系统提供了灵活的供电方式，解决了现场的供电难题。
*开放的自由组合方式
采集器之间既可积木式组合，也可通过电缆线分散连接，能适应现场测点分布不同的情况，最大限度地缩短采集器至应变片的电缆长度，减少了连线，大大的抑制了干扰，提高了测试数据的可靠性和稳定性。
*网络化设计
传统的应变测试系统多采用集中测试的方法，测试电缆线又长又多，系统供电麻烦，装卸烦琐且体积庞大给测试工作带来诸多不便。YE2539高速应变测试系统采用网络化设计，通过一根电缆线就可以为系统提供电源且完成数据通讯，并具备了远程通讯能力，最大数据传输距离为1200米。采集器可放置在测点旁边，大大的减少了试验现场的工作量。以上优点充分适应了大型结构和建筑物等的应变测试。
*软件功能强大
基于WINDOWS操作平台的系统软件为用户提供了灵活方便的测试方法。软件提供了自动平衡、手动采样、定时采样、触发采样等多种测量方法。数据结果既可显示为数据列表，也可显示为图形（应力分布曲线或应力变化曲线），同时具有如应力计算、应变花计算等功能。
三、技术参数
◆量程：0 ~±19999με
◆分辨率：1με
◆测量误差：±0.3% FS±2με
◆平衡范围：0 ~±19999με
◆应变片阻值：60 ~ 1000Ω
◆桥路形式：全桥、半桥、1/4桥（公共补偿）
◆稳定性：预热30分钟后
A 时漂：零点漂移≤±3 με/4h
示值漂移≤±（示值×0.1%＋1 με）/2h
B 温漂：零点漂移≤±1με/℃
示值漂移≤±0.02%FS/℃
◆供桥电压：DC±1V
◆电源：A 外接电源DC 6—15V
B 系统供电D
C 6—15V
◆外形尺寸
340mm*80mm*40mm
四、软件支持
提供Windows操作系统下的应用软件，具有采集、显示、存盘、处理等功能，详见本公司的软件说明书（附录）。
系统需求：
操作系统：Windows95/98/ME/2000/XP
CPU：P300以上
RAM：64MB以上
分辨率：800*600以上
第二章YE2539高速静态应变仪简介
一、仪器概述
㈠工作基理
电阻应变片是一种电阻式传感器，它以自身电阻的变化来反映需要测量的机械应变。将电阻应变片组成测量电桥，当桥臂电阻变化时，电桥就输出一个和其变化大小成线性关系的电压。通过对该电压进行放大，并对电阻应变片的灵敏系数K进行归一化，就能使输出的电压大小和实际应变大小相对应。
㈡测量电桥
R1，R2，R3和R4这四个电阻组成电桥，E为供桥电源，U0为电桥输出电压。当R1=R2=R3=R4=R时，U0=U BC－U DC=0，这时电桥平衡。
电阻应变片所感受的应变是和它的电阻相对变化成线性关系的，△R/R=Kξ式中K为应变片灵敏系数，ξ为测量应变量。
当工作片R2产生电阻增量△R时
U O=（R2+△R）×E/（R1+R2+△R）－ R4×E/（R3+R4）
= [（R+△R）/（2 R+△R）—R/2 R]×E
= △R×E/（4 R+2△R）
由于R >> △R,△R/R = Kξ
代入得U O ≈ 1/4×K×ξ×E（这是单片工作时的基本关系式，它表明等臂电桥输出电压和应变变化在一定范围内近似为线性关系。）
对双片工作（如R1—△R，R2+△R）时
U O = 1/2×K ×ξ×E （线性关系）
四片工作（如R1—△R ，R2+△R ，R3+△R ，R4-△R ）时
U O = K ×ξ×E （线性关系）
㈢
原理框图
图1
㈣ 仪器简述
YE2539高速静态应变测试仪 内置了单片机来完成了数据的采集、处理、显示、通讯等各
种功能。并采用了具有低噪声、低漂移、高线性度、高输入阻抗及高共模抑制比等优点的进口高性能仪表放大器和具有转换速度快、抗噪声性能好、精度高等优点的多重积分式A/D 转换器，从而保证了仪器的高速、高精度及较好的稳定性。本测试系统通过机号选择开关来进行机号的设置用以标识每一台仪器。
本仪器具有十个测点，且内置了由精密低温漂电阻组成的内半桥。同时又提供了公共补偿片的接线端子，故每个测点都可通过不同的组桥方式组成全桥、半桥、1/4桥
（公共补偿片）的形式。用户只需按桥路形式连接示意图连接应变片，并在计算机软件中将“测点参数设置”中的“连接形式”一栏设为相应的桥路形式即可。仪器还可连接应变式传感器测量力、位移等物理量，连接热电偶进行温度测量，也可直接测量微小的电压信号。
为了适应工业现场的供电要求，本仪器采用直流电源供电方式。同时还可通过YE15213系统供电器由外接电源直接供电。在由多台YE2539应变仪组成的应变测试系统中，每台仪器既可由前级仪器通过９芯插孔提供电源，还可通过９芯插针提供电源给后级仪器，使得各采集器之间的连接方式灵活多变，便于用户的现场测试，是真正意义上的工程型静态电阻应变测试系统。
二、面板说明
2.1 电源开关
图2
仪器供电有系统和外接两种选择，从YE2539的九芯插孔供电时，电源开关置“系统”档；在端子排上外接电源时，电源开关置“外接”档；断开电源时，电源开关置中间位置。
(注：本级仪器的供电电源将作为下级仪器的系统供电电源 )
2.2 机号选择开关
图3
设置本仪器在系统中的机号，范围：00~99
2.3 测点端子
图4
测点端子（０～９）十个测量点，按照桥路连接示意图连接应变片组桥。
Ａ、Ｃ±１Ｖ桥压端
Ｂ、Ｄ信号输入端
最后一只端子排提供外接电源的接线端子、公共补偿接法时补偿片接线端子及仪器接大地的端子。
2.4 九芯插孔、插针
RS-485 总线接口，同时前级电源由九芯插孔提供给仪器作系统电源。本级电源由九芯插针提供给后级仪器作系统电源。
三、YE29005 （RS232/RS485转换器）
由于RS-232串行口几乎是每台计算机必备的串行通讯端口且扩展方便，故本系统采用计算机的RS-232端口作为通讯接口。
RS-232接口具有传输速率低、通讯距离短、接口处信号易产生串扰等，而RS-485采用平衡驱动、差分接收的方法，具有较强的抗干扰能力，其最大通讯距离可达1.2Km。本系统采用YE29005（RS232/RS485转换器）实现此两种接口信号的转换。使用时只需用通讯电缆线将YE29005的RS-232端口直接相连（也可将YE29005的RS-232端口直接插在计算机的RS-232端口上），YE29005的RS-485端口接系统供电器的输入端口或系统第一台YE2539的九芯插孔（采用外接电源供电时）即可。
四、YE15213系统供电器
YE15213系统供电器为系统工作提供了+１２Ｖ供电电源。
技术参数：
输入：AC 220 V/50 HZ ±10%
输出：DC 12 V/1.２A
第三章YE2539高速静态应变仪使用说明
本章详细地介绍了YE2539高速静态应变仪的具体使用。用户可参照使用说明进行实际的操作测量。
一、系统连接
YE2539高速静态应变测试系统由计算机、ＹＥ２９００５（ＲＳ２３２／ＲＳ485转换器）、ＹＥ１５２１３系统供电器及ＹＥ２５３９高速静态应变仪组成，详见下图：
图5
说明
①系统中各仪器之间既可直接通过插座连接，也可通过电缆线连接，且电缆线通用。
②为保证系统可靠工作，计算机至ＹＥ２９００５之间的ＲＳ２３２连接线不要超过１０
m。
③转换器和供电器、供电器和ＹＥ２５３９、ＹＥ２５３９和ＹＥ２５３９之间的ＲＳ４８５
总线可较长，但ＲＳ４８５总线累计长度不要超过１２００m。根据电缆线的长度及系统连接情况，必要时请将靠近ＹＥ２９００５的ＹＥ１５２１３供电器的九芯插孔及最后级的ＹＥ２５３９的九芯插针均接上阻抗匹配电阻。
④当测点分布集中时，可将ＹＥ２５３９用弯角件两两组合积木式连接在一起。
⑤供电
（1）6台ＹＥ２５３９的每点接１２０Ω应变片，桥路形式为半桥或补偿形式时，整体功耗低于１２Ｖ／９００mＡ。而ＹＥ１５２１３的输出能力为１２Ｖ／１.２Ａ，故一台ＹＥ
１５２１３能带６个半桥或补偿工作的ＹＥ２５３９（１２０Ω应变片）。
（2）当ＹＥ２５３９相距较远时，应考虑电源长线传输时的线路损耗，确保进入ＹＥ２５３９的电源电压大于６Ｖ。依据如下原则安排供电：
◢传输距离较远时，尽可能独立供电
◢电源应放置在ＹＥ２５３９相对集中的位置
（3）ＹＥ２５３９电源开关置“系统”时，由前极ＹＥ２５３９供电；置“外接”时，由外接电源供电。
二、测量方式
ＹＥ２５３９既可测量应变，也可测量应变式传感器（如位移、称重）、热电偶、微小电压等，
对每种接法，软件都有相应的处理方式。
?应变测量
ＹＥ２５３９在进行应变测量时，有如下几种桥路接法
图6
?应变式传感器测量
ＹＥ２５３９可直接连接应变式传感器，如下图：
图7
?热电偶及直流电压测量
ＹＥ２５３９可直接连接热电偶及直流电压，如下图所示：
图8

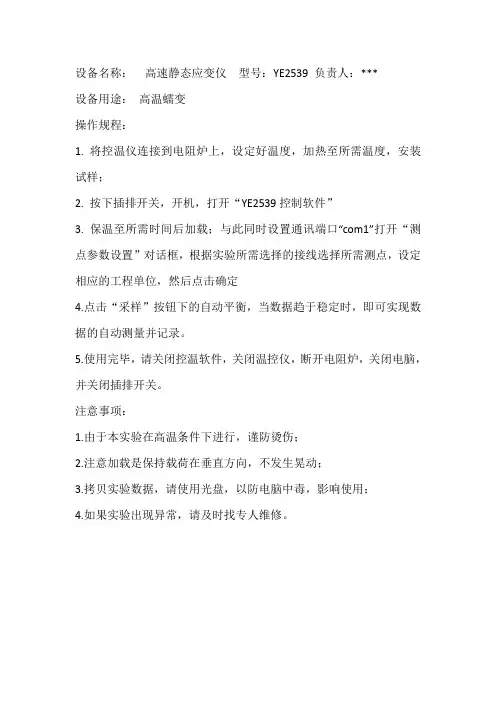

三、测量（请参阅附录—软件使用手册）
下面将简单介绍YE2539高速静态应变仪的正常使用和测试步骤：
⑴打开电源
打开各供电电源，使每个ＹＥ２５３９及ＹＥ２９００5 电源指示灯点亮。
⑵运行YE2539控制软件
运行系统软件，软件将自动联机检测在线的ＹＥ２５３９，如检测不到，请检查系统连接或更换串行口。
⑶参数设置
系统联机正常后，将显示“参数设置”窗口。在此窗口中输入各参数。确认后，软件将这些设置的参数传送给ＹＥ２５３９以后即可进入测量待命状态。也可点“取消”打开以前设置的文件继续测量，但必须使本次的系统参数与该打开的参数文件相同。
开关——选择该点是否需要测量
连接形式——根据实际的连接形式设置该参数
电阻——设置该点的应变电阻值
线阻——设置该点的连接应变片的导线阻值。该导线阻值在两线制补偿、四线制半桥时为单线阻值而在三线制半桥时为单线阻值的一半。
灵敏系数——设置应变片的灵敏系数
弹性模量——设置该点材料的弹性模量
泊松比——设置该点材料的泊松比
修正系数——在不输入修正公式的情况下，软件将根据每种接线形式按照缺省公式计算，在输入修正公式后软件将根据修正公式计算该点的值。
（要求：修正系数中只能有“＋”、“－”、“×”、“／”四种运算，除Ｒ、Ｌ、Ｋ、Ｅ、σ
外不允许有其它常数。实测值—初始不平衡值用Ｘ表示：Ｘ×Ｅ；Ｘ×（１＋２Ｌ／Ｒ）等。）
工程单位——选择该点的工程单位也可输入一个列表中没有的工程单位。
测点描述——输入该点的描述，以方便维护、查询。
报警设置——设置该点的报警阀值，当该点测量值达到此阀值，将提供声音报警，置“ＯＦＦ”将关闭该点的报警功能。
公共补偿——当一个公共补偿片补偿超过十个点时，可将公共补偿片当工作片测量。在用该公共补偿片的ＹＥ２５３９的补偿端接一阻值同工作片，但相互之间性能一致的补
偿片或低温漂电阻。在该栏中输入公共补偿片的测点号。
测量文件名——选择设置本次测量的文件名。数据文件的扩展名为“*.yby”，参数设置文件的扩展名为“*.ini”。设置数据文件之后，软件自动生成参数设置文件。
⑷自动平衡（参阅软件说明）
⑸应变测量（参阅软件说明）
注意事项：
I、为了便于调节平衡，工作片和补偿片应尽可能选用一致，工作片和补偿片的连接导线也应
分别相同。
II、如果导线电阻太大，将造成测量误差，可由下式进行校准
ξ=ξ'（1+2 R
L /R
O
）
式中ξ——经灵敏系数归一、非线形补偿及长导线补偿后的校准应变量
ξ'——经灵敏系数归一及非线形补偿后的应变量
R
L
——导线单线阻值
R
O
——应变片阻值
III、补偿片应和工作片贴在相同的试件上，并保持相同的温度。避免阳光直射和空气剧烈流动造成测量不稳定。
IV、补偿片和工作片对地的绝缘电阻应不小于100 MΩ，否则将可能引起漂移。
V、仪器应尽可能远离强磁场，尽可能用双绞线连接应变片。
第四章系统的连接与齐套性
一、YE2539高速静态应变测试系统的连接
1、计算机的串行口上通过一根专用线（一米长的导线）和YE29005转换器相连。
2、YE29005和YE15213之间，YE15213和YE2539之间，YE2539和YE2539之间都可以用
通用线（2米长的导线）相连。
3、YE29005之后必须连接一个YE15213供电器，这个供电器一方面为YE29005供电，另一方
面能供给5台YE2539。如果系统中需要更多台YE2539，那么直接可以把YE15213串在系统中供给系统。
4、YE2539可以用其它DC 6 ~ 15V直流电源供电，只要把电源线接在YE2539的电压端子排上，
电源开关外接即可。
5、在实际工程测量中，YE2539应变仪之间可能相距太远，就要多个YE15213供电器或者其它电
源，YE2539应尽可能靠近电源。
二、系统齐套性
YE2539用户定购
YE29005 1只
YE15213用户选购
YE2539配套软件 1份
“一”字螺丝刀按用户配给（1把/6台YE2539）
通讯电缆线（2m）按用户配给（2根/6台YE2539）
焊接片45只/台YE2539
外部连接片2片/台YE2539
手拧螺钉4只/台YE2539
使用说明书1份
合格证1份
三、YE15213（系统供电器）齐套性
主机1台
电源线1根
保险丝0.5A1只（在电源插座内）
外部连接片2片
手拧螺钉4只
附录:
YE2539控制软件使用手册
YE2539高速静态应变仪的测量完全是依靠计算机来完成的。大致有两种方式：
一、开始一个新的测量时，可以指定一个保存的文件名如“temp.yby”,在设置了测点测量参数后，即可将测量参数保存在temp.ini文件中，选择相应的测量方式可将测量的数据保存在temp.yby中，将设置的应变花的数据保存在temp.ybh文件中。
开始一个新的测量时的流程图：
二、打开已存在的测量文件时，可以观察以前测量的数据，还可以将原来的测量状态完全恢复，继续原来的测量。
打开已存在的测量文件继续测量的流程图：
三、具体测量与分析
㈠、连接
1、根据实际需要连接接各测点。
2、根据下图联接计算机的串口—RS232 TO RS485—供电器—应变仪，打开供电器的电源。
3、运行控制软件，检测在线应变仪。
控制软件会自动检测在线的应变仪，如连接正确，屏幕的底部状态栏会提示计算机的端口已检测到的应变仪的个数。
如果没有找到应变仪，且联接没有问题，可在“设置”菜单中选择“通讯端口设置”中选择计算机实际使用的端口,直至计算机检测到应变仪。（若是选择无效或已占用的端口，软件会给出提示）
如计算机与应变仪连接成功，并提示检测到的应变仪的数量。这时就可进行下一步的操作了。
㈡、测点参数设置
当控制软件检测到应变仪后，会弹出一个测点参数设置窗口。（如下图所示）：
该窗口最左边的第1列
“机号”一栏有两个机号0、1，提示计算机找到两台应变仪，机号分别为0和1。 第2列是标识每个应变仪上的10个点，编号是从0开始。对于测点的编号方法如下：机号*10+应变仪内编号，如第二个应变仪的10测点编号为0、1、2、3、4、5、6、7、8、9，第二个应变仪的10测点编号为10、11、12、13、14、15、16、17、18、19。
第3列表示测量时该点是否选中，在该列按下鼠标左键，有弹出式菜单供选择，如是“选择”表示测量该点，如是“不选”表示不测该点。
第4列表示测量时测点的联接方式。YE2539应变仪可以用来测量应变、应变式传感器、热电偶、
电压。
a 、如连接的是应变片进行应变测量，请选择应变中的各种连接形式：
b、如果连接的是应变式传感器，请选择应变式传感器中连接形式：
c、如果用热电偶测量温度，请选择热电偶：
d、如果直接测量电压，请选择电压测量：
第5列片阻，表示所接的应变片的电阻，只对测量应变时有效。
第6列线阻，表示所接的导线的电阻，当联接的导线比较长时，导线影响不可忽略。只对测量应变时有效。
第7列灵敏系数，表示所接应变片的灵敏系数，或应变式传感器的灵敏系数。对热电偶测温，或测电压时无效。
第8、9列为应变片所贴表面材料的弹性模量、泊松比。
第10列修正系数表示对最后的结果进行修正的修正系数，如修正系数为2，表示将测量结果*2。
第11列工程单位表示测点测量的参数的单位。
第12列测点描述表示测点的描述信息，可对应工程测量中测点编号。
第13列报警设置允许某测点数值超过一定数值时发出声音报警，“OFF” “off" “ ”表示关闭报警，如报警设置为1200表示测量数值超过1200时将会声音报警。
第14列公共补偿可以用某个测点对其它测点进行补偿，如C1的公共补偿点为C0表示C1的最后结果将是C1的测量值-C0的测量值。这是一种软件补偿方式。（默认为不设置公共补偿）。
存入文件：用YE2539控制软件进行测量时，必须建立一个测量文件用以保存测点参数和采样设置信息、自动平衡结果、测量数据和状态监测信息。它包括三个部分：一个以.ini为后缀的文件，是用以存贮测点参数和采样设置信息和自动平衡结果，一个是以.yby为后缀，用以存贮测量数据。一个是以.ybh 为后缀，是用来存贮测量的应变花的数据，只有进行过应变花参数设置以后，才能产生本文件。这三个文件文件名一样，只是后缀不一样。
在存盘文件后面输入存盘的路径和文件名，应可以将测点参数保存在以.ini为后缀的文件中，而将测量数据保存在以.yby为后缀的文件中，测量的数据是以文本方式进行保存的，可以方便地用其它软件打开进行数据的读取和修改。
㈢、测量
有多种测量方式可供选择
1、自动平衡（自动调零）
在测量前一般首先要选择“自动平衡”功能菜单，读取各测点的初始不平衡值，用以修正测量的结果。
选择“自动平衡”工具按钮，会弹出自动平衡控制页，如下图所示：
“平衡范围”后面的数值表示希望的平衡的有效范围。平衡时测量的初始不平衡量的绝对值大于或等于平衡范围时，会将这些点列在下面的表格中。例如：此处平衡范围为19999，进行自动平衡后
C1,C7…C18,C19这些点平衡值均为19999，说明这些点都过载。可能是这些点没有联接好，需要重新联接，并重新自动平衡。
在建立测量文件时，可以从主机或文件中读入“自动平衡”结果，如果再次选择“自动平衡”功能菜单进行自动平衡，将会改写以前自动平衡的结果。要观察自动平衡的结果，可以选择“处理”菜单下的“显示自动平衡页”功能菜单
2、试采样
选择“试采样”工具按钮，会弹出试采样控制页，如下图所示：
“试采样” 供系统检测时使用，开始测量前一般先选择试采样，考察测量的结果是否正常由此判断系统是否正常，测量数据计算机不保存。
3、扫描采样
选择“扫描采样”工具按钮，会弹出扫描采样控制页，如下图所示：“扫描采样”供手动测量用，测量的数据将保存到计算机中。进行扫描采样时可以选择保存的页面和采样的状态。
4、定点采样
选择“定点采样”工具按钮，会弹出定点采样控制页，如下图所示：
首先选择观察的定点，选择“平衡”按钮，会对选择的定点进行平衡，再按“采样”按钮，就可对选择的定点进行连续采样了，并将采样的波形记录下来。
5、定时采样
选择“定时采样”工具按钮，会弹出定时采样控制页，如下图所示：
