消声器制作与安装技术交底(含详细内容)

消声器制作与安装技术交底(含详细内容)
消声器制作与安装技术交底(含详细内容)

钢质给水管道施工技术交底

钢质给水管道施工 1 适用范围 适用于城市给水工程中埋地钢质给水管道的施工。 2 施工准备 2.1 技术准备 1.施工前做好施工图纸的会审,编制施工组织设计及已向有关人员进行施工技术和安全交底工作。 2.收集掌握基础资料:施工前,根据施工需要进行调查研究,收集现场地形、地貌、建筑物、各种地下管线和其他设施的情况;工程用地、交通运输及排水条件;施工供水、供电条件等基础资料。对现况管线、构筑物的平面位置和高程与施工管线的关系,经核实后,已将了解和掌握的情况标注在图纸上。 3.施工测量:完成施工交接桩、复测工作,并进行护桩及加密点布置。 4.完成对原材料和半成品检验试验工作。 2.2 材料要求 1.钢管:钢管必须具有制造厂的合格证明书,钢管的材料、规格、压力等级,加工质量应符合国家现行标准和设计规定。表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷。不得有超过壁厚负偏差的凹陷和机械损伤。卷焊钢管不得有扭曲和焊缝根部未焊透的现象,直焊缝卷管管节几何尺寸允许偏差应符合表3-16的规定。 注:1.D为管内径(mm),t为壁厚(mm)。 2.圆度为同端管口相互垂直的最大直径与最小直径之差。 2.钢管件 (1)弯头、异径管、三通、法兰及紧固件等应有产品合格证明,其尺寸偏差应符合现行标准,材质应符合设计要求。 (2)法兰密封面应平整光洁,无伤痕、毛刺等缺陷。螺栓与螺母应配合良好,无松动或卡涩现象。 (3)石棉橡胶、橡胶、塑料等作金属垫片时应质地柔韧、无老化变质或分层现象,表面不得有 折损、皱纹等缺陷。 (4)金属垫片的加工尺寸、精度、粗糙度及硬度应符合要求;表面无裂纹、毛刺、凹槽等缺陷。 3.给水阀门 (1)阀门必须配有制造厂家的合格证书,其规格、型号、材质应与设计要求一致,阀杆转动灵活,无卡、涩现象。经外观检查,阀体、零件应无裂纹、重皮等缺陷。 (2)对新阀门应解体检查。重新使用的旧阀门,应进行水压试验,合格后方可安装。 4.焊条:焊条应有出厂质量合格证,焊条的化学成分、机械强度应与母材相匹配,兼顾工作条件和工艺性;其质量应符合国家现行标准《碳素钢焊条》(GB/T 5117)、《低合金钢焊

消声器制作与安装工艺

消声器制作与安装 1范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。 2 施工准备 2.1材料要求及主要机具: 2.1.1各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2除上述证明文件外,应进行外观检查。板材表面应平整,厚度均匀,无凸凹及 明显压伤现象,并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型,不应有裂纹、划痕、麻点及其它影响质量的缺陷。文档来源网络及个人整理,勿用作商业用途 2.1.3吸声材料应严格按照设计要求选用,并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、 倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。文档来源网络及个人整理,勿用作商业用途 2.2 作业条件: 2.2.1应具有宽敞、明亮、地面平整、洁净的厂房。 2.2.2作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。 2.2.3消声器制作应按照设计图纸和标准图的要求进行,并有施工员书面的质量、技术、安全交底。 2.2.4消声器制作所运用的材料,应符合设计规定的防火、防腐、防潮和卫生的要求。3操作工艺 3.1 工艺流程: 检验 3.2 做到一次成型,减少手工操作。镀锌钢板施工时,应注意使镀锌层不受破坏,尽量采用咬接 或铆接。文档来源网络及个人整理,勿用作商业用途 3.3消声器框架应牢固,壳体不得漏风。消声器外管、内管、盖板、隔板制作,法兰 制作及铆接等要求参照 4.1内容。文档来源网络及个人整理,勿用作商业用途 3.4阻性消声器(图4-28 )在加工时,内部尺寸不能随意改变。其阻性消声片(图4-29)是用木筋制成木框(如设计要求用金属结构,则按设计要求加工),内填超细玻璃棉等吸声 材料,外包玻璃布等覆面材料制成。在填充吸声材料时,应按设计的容重,厚度等要求铺放 均匀,覆面层不得破损。装钉吸声片时,与气流接触部分均用漆泡钉,其余部分用鞋钉装订。 钉泡钉时,在泡钉处加一层垫片,可减少破损现象。对于容积较大的吸声片,为了防止因消 声器安装或移动而造成吸声材料下沉,可在容腔内装设适当的托挡板。 3.5 抗性消声

探孔岗位作业指导书

探孔岗位作业指导书 编号:MSKY-CKC-ZYZDS-TK-2007 版本/ 修改号: B / 0 1 基本情况: 1.1作业名称:采矿中大孔质量检测。 1.2作业区范围:各水平采矿中大孔。 1.3目的:检测采矿中大孔质量。 1.4使用器具:探孔管、尺杆、坡度规。 1.5岗位职责和权限: 1.5.1负责井下各水平中大孔的质量验收。 1.5.2有权要求组织持续改进作业环境并提供良好的个体防护。 1.5.3有权拒绝违章指挥,有权指正、制止进入区域人员的违章行为。 1.6人员素质:具有初中以上文化程度,无职业禁忌症,安全培训合格,获得上岗证。 2 作业程序、质量要求: 2.1作业前准备: 2.1.1班前会:按照场班前会管理制度,由当班安全责任人按照接受任务、分配任务、危害辨识、安全预防四个步骤组织召开班前会。当班职工在班前会记录本上签字确认后,上岗作业。 2.1.2工器具及材料准备:作业所需用的探孔管、探孔杆、坡度规、照明用具等是否齐全。

2.1.3场地准备: 2.1. 3.1按照《松石岗位作业指导书》对作业区域内的巷道进行撬查。 2.1. 3.2检查确认作业场地底板、设备、用电设施、溜井等。 2.1. 3.3逐项确认填写《岗位安全检查表》并签字。 作业:2.2. 2.2.1作业内容:按设计要求对中、大孔的角度、深度、排孔数、排倾角、排间距进行验收。 2.2.2作业时间:8:00-16:00。 2.2.3作业程序和方法: 2.2. 3.1准备好验收的各类表格,确认验收孔所在的水平、矿块、排号。 2.2. 3.2对需探孔位的孔内碎石进行清理。 2.2. 3.3将探孔杆紧贴孔壁插入孔中50cm,用坡度规测量该孔角度并做好记录。 2.2. 3.4将探孔管插入孔底,根据刻度读取孔深并做好记录。 2.2.4工艺质量要求:按照采矿场《凿岩中大孔验收标准》。2.3作业后要求 2.3.1探孔完毕,将探孔器具整理好,放在指定位置。 2.3.2填写《验收报表》、《岗位安全检查表》并按时上交。 2.3.3对不合格孔及时下达整改通知单。 3 作业安全要求:

采暖管道安装技术交底

采暖管道安装技术交底 一、施工准备 (一)作业条件 1. 干管安装:位于地沟内的干管,应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装。位于楼板下及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。 2. 立管安装必须在确定准确的地面标高后进行。 3. 支管安装必须在墙面抹灰后进行。 (二)材料要求 1、管材:碳索钢管、无缝钢管。管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象。铝塑复合管、钢管质量标准、规格种类应符合设计要求,管壁壁厚均匀,管内外平滑、无毛刺。 2、管件:无偏扣、方扣、乱扣、断丝,不得有砂眼、裂纹和角度不准确现象。 3、阀门:铸造规矩、无毛刺、无裂纹、开关灵活严密,丝扣无损伤,直度和角度正确,强度符合要求,手轮无损伤。安装前应进行强度、严密性试验,主控阀门100%试验,其他阀门抽检10%,若有不合格,则抽查20%,还有不合格,则逐个检验。 4、其他材料:型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。 5、在住宅工程中的室内部分中,禁止使用铸铁截止阀。 6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告,热量表应有计量检定证书等。 (三)主要机具 1.砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.工具:套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、手压泵、捻凿、大锤、断管器、电气焊、弯管弹簧、弯管器、整圆器等工具。 3.其他:水平尺、线坠、钢卷尺、小线、压力表等。

二、质量要求 质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。 项序项目允许偏差或允许值 主控项目1 管道安装坡度第8.2.1条 2 采暖系统水压试验第8.6.1条 3 采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条 4 补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条 5 平衡器、调节阀、减压阀等安装第8.2.3条、第8.2.4条 一般项目1 热量表、疏水器、除污器等安装第8.2.7条 2 钢管焊接第8.2.8条 3 采暖入口及分户计量入户装置安装第8.2.9条 4 管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条、第8.2.13条、第8. 2.14条、第8.2.15条 续表 项序项目允许偏差或允许值 一般项目5 管道及金属支架的防腐第8.2.16条 6 管道安装允许偏差横管道纵、横方向弯曲(mm)每1m 管径≤100mm 1 管径>100mm 1.5 全长 (25m以上)管径≤100mm ≯13 管径>100mm ≯25 立管垂直度(mm)每1m 2 全长(5m以上)≯10

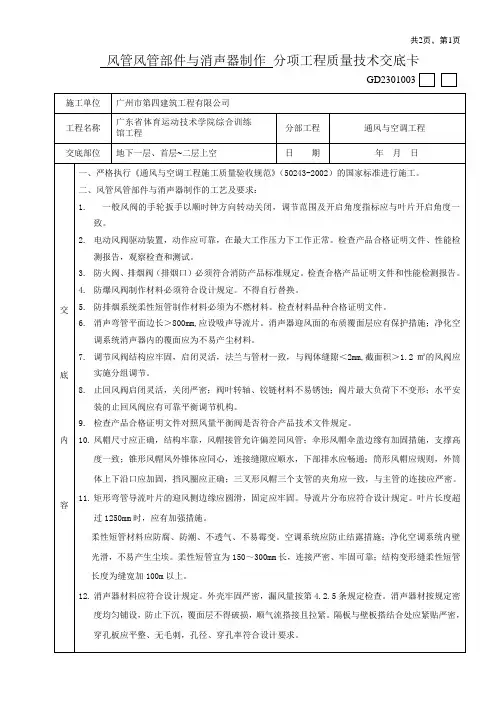

消声器制作与安装施工交底记录

2008年10月15日施管表5

2008年10月15日施管表5

2008年10月15日施管表5 工程名称节能大厦分部工程通风与空调工程 分项工程名称消声器制作与安装施工单位中天宝业集团 交底内容: 3.4阻性消声器(图3. 4.1)在加工时,内部尺寸不能随意改变。其阻性消声片(图3.4.2)是用木筋制成木框(如设计要求用金属结构,则按设计要求加工),内填超细玻璃棉等吸声材料,外包玻璃布等覆面材料制成。在填充吸声材料时,应按设计的容重,厚度等要求铺放均匀,覆面层不得破损。装钉吸声片时,与气流接触部分均用漆泡钉,其余部分用鞋钉装钉。钉泡钉时,在泡钉处加一层垫片,可减少破损现象。对于容积较大的吸声片,为了防止因消声器安装或移动而造成吸声材料下沉,可在容腔内装设适当的托挡板。 图3.4.1 图3.4.2 3.5抗性消声器图3.5是利用管道内截面突变,起到消声作用。加工制作时,不能任意改变膨胀室的尺寸。 交底单位接收单位 交底人接收人

工程名称节能大厦分部工程通风与空调工程 分项工程名称消声器制作与安装施工单位中天宝业集团 交底内容: 图3.5 3.6共振性消声器(图3.6)制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲(钻)孔后,应将孔口的毛刺锉平。共振腔的隔板尺寸应正确,隔板与壁板连接处紧贴。 图3.6 3.7阻抗复合式消声器(3.7)组装时,应先用圆钉将制成的消声片装钉成消声片组,现时用铆钉将横隔板与内管分段铆接好,然后用半圆头木螺丝将各段内管与消声片组固定,再将处管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定,最后在铆接两端法兰。 图3.7 3.8消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧,不能脱落,并且拼缝要密实,表面平整,不能凹凸不平。 3.9消声器内的消声材料覆面层不得破损,搭接时应顺气流,且界面不得有毛边。消声器内直接逆风面布质要有保护措施。 交底单位接收单位 交底人接收人

工艺管道安装技术交底

工艺管道安装技术交底-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

建设单位:XXXXXX热电有限公司 施工单位:XXXXXXXXXX工程公司 工程名称:XXXXXX公司热电厂设备安装 施工技术措施及交底审批:年月日 审核:年月日 编制:年月日 XXXX 项目部 年月日

施工技术交底记录 施工单位:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注:本交底必须一式三份,分公司、项目部、队组长各一份

施工技术措施及交底 一、工程概况: 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程,附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15~DN1000,根据其工程特点以及工期情况,为保证安全施工,现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求:

1)地沟内工艺管线安装前,应对直管进行坡口打磨,坡口打磨角度应在32~ 35°。 2)已打磨好的工艺管线进行除锈,除锈后必须使管子露出金属光泽。刷防锈漆二遍,管口两端100mm不刷防锈漆。 3)工艺管线支架安装。安装前应在预埋件上画出标高位置线,其标高允许偏差±20mm,坐标偏差25mm,并按其介质流动方向控制其坡度3~5‰。 4)已刷好防锈漆管线严禁在管道支呆上滑动,以防破坏已刷好的防腐层。5)管线对口前必须检查管内是否有杂物,并及时清理,管子的坡口(焊口)采用“V”型,其角度为60°-70°之间。 6)工艺管线的点焊:管线对口应平直,其错边量必须控制在2mm以内,点焊不少于3点以上进行焊接,并进行管线调查,消除内在焊接应力。 7)直管线组对焊接后,应对管线定位加设管托,管托加设严禁发生偏移式旋起,并按设计位置加设固定支架式导向支架。 8)管道安装时,首先检查是否有缺陷,如有缺陷应停止使用。管道安装前应将管道内部清理干净,小口径(一般Dg20以下)管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵,当天安装完的管段两端也要用铁板进行临时点焊封堵,第二天再进行施工时,去掉临时堵板。 9)埋地管道加工时,应注意管道绝热层,避免将其损坏。 3、地上管道加工及安装要求: 1)地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。

风管及部件安装工艺方案

风管及部件安装工艺 1 范围 本工艺标准适用于工业与民用建筑通风与空调系统,材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。 2 施工准备 2.1 材料要求及主要机具: 2.1.1 各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清单。 2.1.2 风管成品不许有变形、扭曲、开裂、孔洞,法兰脱落。法兰开焊、漏铆、漏打螺栓眼等缺陷。 2.1.3 安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活,消声片,油漆层有无损伤。 2.1.4 安装使用材料有:螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等,都应符合产品质量要求。 2.1.5 手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。 2.2 作业条件: 2.2.1 一般送排风系统和空调系统的安装,要在建筑物围护结构施工完,安装部位的障碍物已清理,地面无杂物的条件下进行。 2.2.2 对空气洁净系统的安装,应在建筑物内部安装部位的地面做好,墙面已抹灰完毕,室内无灰尘飞扬,或有防尘措施的条件下进行。 2.2.3 一般除尘系统风管安装,宜在厂房的工艺设备安装完或设备基础已确定,设备的连接管、罩体方位已知的情况下进行。 2.2.4 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求,有无遗漏现象,预留的孔洞应比风管实际截面每边尺寸大100mm。 2.2.5 作业地点要有相应的辅助设施,如梯子、架子等,及电源和安全防护装置、消防器材等。 2.2.6 风管安装应有设计的图纸及大样图,并有施工员的技术、质量、安全交底。 3 操作工艺 3.1 工艺流程: →→→ →→→ → →→ 3.2 确定标高: 按照设计图纸并参照土建基准钱找出风管标高。 3.3 制作吊架: 3.3.1 标高确定后,按照风管系统所在的空间位置,确定风管支、吊架形式(图4-10)。 3.3.2 风管支、吊架的制作应按照华北标准办公室编制用料规格和作法制作。

施工技术交底 管道安装

1、管道工程施工方法 在本工程中管道安装工程主要含有各个单体管道安装以及建筑工程给排水工程管道安装,主要有钢管、HDPE等几种材质。由于工程管道安装工程量很大,所以将主要管道安装工程施工方法简要说明。 ⑴施工准备:施工前认真熟悉图纸和相应的规范,进行图纸会审,并做好图纸会审记录,编制材料进场计划、作业指导书,并对施工班组进行施工技术交底。 ⑵材料进场及检验:所有进入现场的材料必须具有材质证明书、合格证,并按图纸设计要求核验材料的规格、型号和数量。 ⑶管材运输:管材应稳定地安放在运输车辆上。待发运的管材应做好管壁、管口的保护,管材运输时,应使两根管的管壁保持一定距离,分别在管底嵌入木楔保护。长途运输的管材可采用套装方式装运,套管的管材间应设有衬垫材料,并应相对固定。严禁在运输过程中发生管与管之间、管与其它物体之间的碰撞。 ⑷管材装卸和堆放:管材在装卸过程中应轻装轻放,严禁摔跌或撞击。管材装卸机具的工作位置和机具的起吊能力应稳定、安全可靠。当管材直接放在地下堆放时,地面要平坦,严禁将管材放在尖锐的硬物上,所有堆放的管材需要加木楔防止滚动。管材应按不同型号、规格分别堆放。堆放时,上下层垫子应对齐,垫木的厚度以不接触承插口为准,垫木支占距管端距离不超过长管长的1/5。 ⑸预留、预埋:本工程预留、预埋主要为管道进出各构筑物预埋刚性

防水套管、穿构筑物底板的预埋管等。刚性防水套管的制作、安装严格按国标S312形式进行,安装前确定好套管的大小、位置、标高,安装好的套管位置要准确、固定要牢固、管口要平齐。套管与管道之间用沥青麻丝和防水膏填实封堵。大口径的防水套管,必须按照预留洞的加固详图,采用井字筋和环形筋对套管四周进行加固,以免因混凝土的重力、施工过程中的震捣等因素使埋件移动和倾斜。此工作在浇筑混凝土之前完成,在施工时须做好与土建施工的密切配合工作,并派专人看管,以防移位,还要加强管理及施工人员责任心,确保预留、预埋的位置、标高、垂直度及水平度符合设计和规范要求。 ⑹钢管焊接安装:管道下管前,先在管道同一母线上焊接两个吊耳,吊耳应在管节长度方向上关于管中点对称,并位于管节长度两端各三分之一的地方,吊耳采用20mm厚钢板制作,吊耳两面与管道外表面焊接,每边在两端焊接100mm,以保证强度。下管时管节的平面定位须确保符合设计规范要求。管道焊接时,要注意: 钢管采用焊接,焊工应具备相应施焊项目资格。并根据施工规范和设计要求选择合适的焊条,焊条应按说明书要求烘干,并在使用过程中保持干燥,施焊前对所用焊条进行外观检查,药皮不得脱落或有显着裂纹。 焊后应清除渣皮、飞溅物并进行外观检查,焊缝外观及焊接质量应设计及规范符合要求。大口径管道施工过程中要注意其内部的清洁,施工中要及时清淤。每安装好一段管子,必须及时封闭敞开的管口,以防异物进入。 管段上环向焊缝及轴向焊缝间距应符合GB50235—2010标准要求;坡口

共板法兰制作与安装工艺.

共板法兰风管安装要点 1.用于安装风管的弹簧夹长度为150mm,弹簧夹之间的间距应≦150mm,最外端的弹簧夹离风管边缘空隙间距不大于150mm. 2. 安装风管的吊架,宜采用镀锌C形型钢,采用吊架型号与承载重量有关。具体选用要严格按照相关规范和技术交底要求 3. 风管水平安装时,支吊架间距应符合下表要求,风管垂直安装时,支架间距不应大于4000mm,直管段至少应有2个固定点,风管的连接宜采用顶丝卡固定,风管与设备连接一律采用顶丝卡。 风管水平安装的支吊架间距(mm) 4.风管的连接形式及适用风管边长见下表 注:h为法兰高度,δ为风管壁厚度 5.吊杆与保温层外侧距离不宜小于10mm,风管末端设置的支吊架与端头的距离不得大于1000mm,也不得小于10mm. 6.风管系统的防火阀,消声器、止回阀等部件与管道连接时应采用顶丝卡连接。 7.法兰垫料的厚度不小于4mm,其宽度应不小于10mm,安装风管时不能有漏垫或者脱落在风管的现象。

8风管弹簧卡及顶丝卡加设应符合下列要求

9.风管立管安装(分为保温与不保温风管) 1 管箍(型钢) 2 预埋地脚螺栓(可根据现场情况做落地支架) 3 螺帽 4 垫圈 5 法兰 6 橡胶垫(保温风管加厚30mm)

共板法兰制作要点 1.风管的制作与安装应按设计图纸、合同和相关技术标准的规定执行,发生变更必须有设计或合同变更的通知书或技术核定签证 2.风管系统施工前,核对安装预留孔洞等。施工中应与土建及其他专业工种相互配合。 3.风管制作与安装所用板材、型材以及其他主要成品材料,应符合设计及相关产品国家现行标准的规定,并应有出厂检验合格证明。材料进场时应按国家现行有关标准进行验收。 4、金属风管与配件的制作应注意以下 表面应平整、无明显扭曲及翘角,凸凹不应大于10mm 风管边长(直径)小于或等于300mm时,边长(直径)的允许偏差为±2mm, 风管边长(直径)大于300mm时,边长(直径)的允许偏差为±3mm,管口应平整,其平面度的允许偏差为2mm, 矩形风管两条对角线长度只差不应大于3mm 5、成型的矩形风管薄钢板法兰应符合下列规定: 薄钢板法兰风管连接断面接口处应平整,接口拐角处应有固定角件,其材质为镀锌钢板,板厚不小于 1.0mm.固定角件与法兰连接处应采用密封胶进行密封;如下图

管道施工技术交底

共1页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位交底部位管线施工 工序名称B、C段工作内容 参加交底人员: B段工作内容:空港经济区南区自来水厂南水厂DN800加压管工程,工程范围是起点接至南水厂南侧围墙外5mDN1000留口,终点为空港南区二级泵站工程南侧围墙外2m,管径为DN800,单管敷设,全长2500米,其中DN800钢管长度为260米,DN800球墨铸铁管道长度为2240米。 C段工作内容:空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口,终点为昆明新机场3号路口(穿越沾昆铁路10m止),管径为DN800,单管敷设,全长3100米,其中DN800钢管长度为260米,DN800球墨铸铁管道长度为2840米。 技术负责人交底人接受交底人

共 1 页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位中十冶项目部交底部位管线施工 工序名称管沟开挖与回填 参加交底人员: 交底内容: 管沟开挖与回填 1.管沟开挖根据测量放出的中心线进行,开挖采用机械开挖和人工开挖相结合,弃土堆放在没有布管一侧,堆土距沟边不得小于0.8m,管沟深度为1.5m,边坡比根据不同的土壤和破顶载荷情况可以为1:0.33~1:1.5。开挖管沟平整,中心偏移小于100mm,管沟深度偏差-200mm~+100mm。 2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。 3.槽底高程的允许偏差:开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。 4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90%。 5、管道穿越砂石路采用破碎机,时间选在车辆通过较少的时间段,套管下沟之后,立即回填土,每500mm压实一次,以最快的时间用土戈壁对路面进行恢复(当天穿越当天完成)。 6、管道中有固定墩的地方,现场浇注固定墩,施工按规范进行,并做好混凝土养护工作,拆模后按图纸要求做好防腐后再回填。 7、标志桩制作严格按图纸要求进行预制,埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人

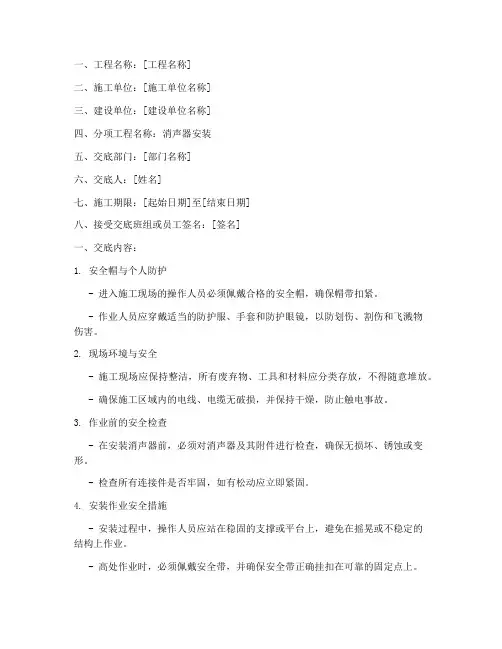

消声器的安装要求

1、给排水管道界线划分 (1)给水管道的室内外界限:以建筑物外墙皮1.5m外为分界点,若入口外设有阀门的以阀门为分界点。给水管道与市政管道的界限:给水管道以计量表为界,无计量表的与市政管道碰头点为界 (2)排水管道的室内外界限:以排水管出户第一个检查井为分界点,检查井与检查井之间的管道为室外排水管道。排水管道与市政管道的界限:排水管道以室外排水管道最后一个检查井为界,无检查井的以与市政管道碰头点为界 (3)采暖管道的室内外界限:以建筑物外墙皮1.5m为分界点,若入口处设有阀门的以阀门为分界点。室外采暖管道与市政管网的界限:由市政管网统一供热的按各供热站为界,由室外管网至供热站外墙皮1.5m处的主管为市政工程。由供热站往外送热的管道以外墙皮1.5m处为分界,分界点以外的为采暖工程2、记取有关费用的规定: (1)设置在管道间(指高层建筑中专为安装管线设置的竖向通道,也称“管道井”)、管廊(指借用宾馆或饭店内封闭的天棚安装管道)内的管道施工的增加费:设置在管道间或管廊内的管道、阀门、法兰、支架,其定额人工乘以系数1.3。 (2)高层建筑增加费:指高度在六层或20m以上的工业与民用建筑的增加费,按各册定额规定的系数计取费用 (3)超高增加费:定额中操作物高度均以3.6m为界限,如超过3.6m时(指3.6m 至操作物高度),其超过部分的定额人工乘以下列系数 (4)安装与生产同时进行增加费:按人工费的10%计取,全部为人工费

(5)在有害身体健康环境中施工增加费:按人工费的10%计取,全部为人工费(6)采暖工程系统调整费:按采暖工程人工费的15%计算,其中人工工资占20%。采用工程量清单计价模式的工程项目,采暖工程系统调整在分部分项工程量清单中单独列项,单价可参考采暖工程系统调试费 (7)脚手架搭拆费:按分部分项工程人工费的5%计算,其中人工工资占25%。采用工程量清单计价模式的项目,脚手架应列入措施项目清单,单价可参照脚手架搭拆费 3、配水附件:指装在给水支管末端,供给各类卫生器具和用水设备的配水龙头和生产、消防等用水设备 控制阀门:指控制水流方向,调节水量、水压以及关断水流,便于管道、仪表和设备检修和各类阀门 4、识读给排水平面图必须掌握的内容: (1)查明卫生器具、用水设备及升压设备的类型、数量、安装位置、定位尺寸。(2)弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、管径、坡度以及与室外管网的连接方式等 (3)查明给水排水干管、立管、支管的平面位置、走向、管径及立管编号5、识读给排水系统图必须掌握的内容: (1)查明给水管道系统的具体走向;干管的敷设方式、管径及其变径情况;阀门的位置;引入管、干管和各支管的标高 (2)查明排水管道的具体走向、管路分支情况、管径、水平管道坡度和标高、存水弯形式等。结合平面图,弄清卫生器具的种类、型号、位置等

桩基探笼加工技术交底

主送单位钢筋加工厂编制日期2014.04.07 工程名称 桩基探笼加工技术交底施工图号 里程桩号 交底内容: 桥梁桩基探笼加工技术交底 1.桩径1.00m (1)、制作尺寸: 1)探笼外径1m,总长度5m,顶端设直径20cm圆环,底端设直径50cm圆环。 2)探笼外径0.96m,总长度5m,顶端设直径20cm圆环,底端设直径50cm圆环。(2)、钢筋设置: 主筋采用HPB300φ20钢筋,间距20cm,共15根。每隔1.3m设置一道HRB400Φ20加强箍筋,其中外径1m探笼加强筋钢筋中对中直径为94cm;外径0.96m,探笼加强筋钢筋中对中直径为90cm,放置在主筋内侧。 (3)、制作数量:探笼外径1m和0.96m各一个。 2.桩径1.25m (1)、制作尺寸: 探笼外径1.25m,长度6.5m,顶端设直径20cm圆环,底端设直径50cm圆环。(2)、钢筋设置: 主筋采用HPB300φ20,间距20cm,共19根。每隔1.4m设置一道 HRB400Φ20加强箍筋,加强筋钢筋中对中直径为119cm,放置在主筋内侧。 (3)、制作数量:1个。 3.桩径1.5m 1、制作尺寸: 探笼外径1.5m,总长度7.5m,顶端设直径20cm圆环,底端设直径50cm圆环。2.钢筋设置: 主筋采用HPB300φ20,间距20cm,共23根。每隔1.625m设置一道 HRB400Φ20加编制复核 接收人接收日期

主送单位钢筋加工厂编制日期2014.04.07 工程名称 桩基探笼加工技术交底施工图号 里程桩号 交底内容:桥梁桩基探笼加工技术交底 加强筋,钢筋中对中直径为144cm,放置在主筋内侧。 4.开始施工的条件及施工准备工作: 开工前准备好相关的机械设备和材料,组织施工人员对该交底进行学习后方可施工。 5.施工工艺: ⑴钢筋原材检验→下料→钢筋加工→成本保护及验收→探孔器验收。 ⑵材料为HPB300φ20、HRB400Φ20钢筋,探孔器钢筋结构(见附图),加强筋焊接采用双面焊接;焊缝长度不小于5d. 6.质量标准: ⑴所采用的钢筋要求无锈,若生有轻微铁锈,必须在制作前把铁锈处理干净。 ⑵严格按探孔器的结构尺寸制作,且焊接饱满牢固且无焊渣。 ⑶探孔器直径误差小于10mm,长度误差小于10mm。 7.安全、环保、文明施工等技术措施: 1)机械设备必须定期进行维修保养,确保机械设备处于良好的工作状态; 2)严格按照安全操作规程使用机械设备; 3)现场施工必须服从现场施工人员的指挥与安排,不得野蛮施工; 4)施工时要着装整齐,不得穿拖鞋施工; 5)物料要摆放整齐,不得随意丢弃; 8.成品保护措施; 探孔器注意存放、运输,禁止野蛮施工,防止变形。 9.其他应注意问题: 如有其它问题请及时联系现场技术人员。 编制复核 接收人接收日期

175360_GY408-1998 消声器制作与安装工艺标准

第1页 筑龙网 w w w .s i n o a e c .c o m 《4-8消声器制作与安装工艺标准》 资料编号:G Y 408-1998 4—8消声器制作与安装工艺标准(408-1998) 1 范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。 2 施工准备 2.1 材料要求及主要机具: 2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2 除上述证明文件外,应进行外观检查。板材表面应平整,厚度均匀,无凸凹及明显压伤现象,并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型,不应有裂纹、划痕、麻点及其它影响质量的缺陷。 2.1.3 吸声材料应严格按照设计要求选用,并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。 2.2 作业条件: 2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。 2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。 2.2.3 消声器制作应按照设计图纸和标准图的要求进行,并有施工员书面的质量、技术、安全交底。 2.2.4 消声器制作所运用的材料,应符合设计规定的防火、防腐、防潮和卫生的要求。 3 操作工艺 3.1 工艺流程:

风管及部件安装施工工艺

1 范围 本工艺标准适用于工业与民用建筑通风与空调系统,材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。 2 施工准备 2.1 材料要求及主要机具: 2.1.1 各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清单。 2.1.2 风管成品不许有变形、扭曲、开裂、孔洞,法兰脱落。法兰开焊、漏铆、漏打螺栓眼等缺陷。 2.1.3 安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活,消声片,油漆层有无损伤。 2.1.4 安装使用材料有:螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等,都应符合产品质量要求。 2.1.5 手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。 2.2 作业条件: 2.2.1 一般送排风系统和空调系统的安装,要在建筑物围护结构施工完,安装部位的障碍物已清理,地面无杂物的条件下进行。 2.2.2 对空气洁净系统的安装,应在建筑物内部安装部位的地面做好,墙面已抹灰完毕,室内无灰尘飞扬,或有防尘措施的条件下进行。 2.2.3 一般除尘系统风管安装,宜在厂房的工艺设备安装完或设备基础已确定,设备的连接管、罩体方位已知的情况下进行。 2.2.4 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求,有无遗漏现象,预留的孔洞应比风管实际截面每边尺寸大100mm。 2.2.5 作业地点要有相应的辅助设施,如梯子、架子等,及电源和安全防护装置、消防器材等。 2.2.6 风管安装应有设计的图纸及大样图,并有施工员的技术、质量、安全交底。 3 操作工艺 3.1 工艺流程: 确定标高 → 制作吊架 → 设置吊点 → 安装吊架 预检 → 风管 → 法兰连接 (垫料穿螺丝) → 风管排列 → 无法兰连接 (抱箍式插条式) → 安装就位找平找正 → 检验 → 评定 3.2 确定标高: 按照设计图纸并参照土建基准钱找出风管标高。 3.3 制作吊架: 3.3.1 标高确定后,按照风管系统所在的空间位置,确定风管支、吊架形式(图4-10)。 图4-10 3.3.2 风管支、吊架的制作应按照华北标准办公室编制用料规格和作法制作。 3.3.3 风管支、吊架的制作应注意的问题: 3.3.3.1 支架的悬臂、吊架的吊铁采用角钢或槽钢制成;斜撑的材料为角钢;吊杆采用圆钢;扁铁用来制作抱箍。 3.3.3.2 支、吊架在制作前,首先要对型钢进行矫正,矫正的方法分冷矫正和热矫正两种。小型钢材一般采用冷矫正。较大的型钢须加热到900℃左右后进行热矫正。矫正的顺序应该先矫正扭曲、后矫正弯曲。 3.3.3.3 钢材切断和打孔,不应使用氧气一乙炔切割。抱箍的圆弧应与风管圆弧一致。支架的焊缝必须饱满,保证具有足够的承载能力。

消声器制作与安装技术方案

消声器制作与安装技术方案 1 范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。 2 施工准备 2.1 材料要求及主要机具: 2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2 除上述证明文件外,应进行外观检查。板材表面应平整,厚度均匀,无凸凹及明显压伤现象,并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型,不应有裂纹、划痕、麻点及其它影响质量的缺陷。 2.1.3 吸声材料应严格按照设计要求选用,并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。 2.2 作业条件: 2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。 2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。 2.2.3 消声器制作应按照设计图纸和标准图的要求进行,并有施工员书面的质量、技术、安全交底。 2.2.4 消声器制作所运用的材料,应符合设计规定的防火、防腐、防潮和卫生的要求。 3 操作工艺 3.1 工艺流程:

→→→ →→ →→→→→→ 3.2 消声器制作。各种金属板材加工应采用机械加工,如剪切、折方、折边、咬口等,做到一次成型,减少手工操作。镀锌钢板施工时,应注意使镀锌层不受破坏,尽量采用咬接或铆接。 3.3 消声器框架应牢固,壳体不得漏风。消声器外管、内管、盖板、隔板制作,法兰制作及铆接等要求参照 4.1内容。 3.4 阻性消声器(图4-28)在加工时,内部尺寸不能随意改变。其阻性消声片(图4-29)是用木筋制成木框(如设计要求用金属结构,则按设计要求加工),内填超细玻璃棉等吸声材料,外包玻璃布等覆面材料制成。在填充吸声材料时,应按设计的容重,厚度等要求铺放均匀,覆面层不得破损。装钉吸声片时,与气流接触部分均用漆泡钉,其余部分用鞋钉装订。钉泡钉时,在泡钉处加一层垫片,可减少破损现象。对于容积较大的吸声片,为了防止因消声器安装或移动而造成吸声材料下沉,可在容腔内装设适当的托挡板。 3.5 抗性消声器图4-30是利用管道内截面突变,起到消声作用。加工制作时,不能任意改变膨胀室的尺寸。 3.6 共振性消声器(图4-31)制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲(钻)孔后,应将孔口的毛刺锉平。共振腔的隔板尺寸应正确,隔板与壁板连接处应紧贴。 3.7 阻抗复合式消声器(图4-32)组装时,应先用圆钉将制成的消声片装钉成消声片组,同时用铆钉将横隔板与内管分段铆接好,然后用半圆头木螺丝将各段内管与消声片组固定,再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定,最后在铆接两端法兰。 3.8 消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧,不能脱落,并

管道工程施工技术交底-图文(精)

施工技术交底记录 编号: 工程名称兰州国际港 务区保税物 流中心(B 型)EPC总 承包项目 (四标段) 部位名称 纵一路、 横一路、 横二路、 横三路、 环一路 工序名称给水工程交底日期2017年4 月10 日 交底方中国三冶集 团有限公司 交底人 接收方辽宁广发建 设工程有限 公司 接收人 交底内容:兰州国际港务区保税物流中心(B 型)EPC总承包项目(四标段)管道工程施工 一.施工准备工作 1.1机械材料进场 根据施工进度计划安排,管道工程施工前,应及时投入足够的人力、机械,所需材料应提前进场。 机械进场后,应及时检查设备性能是否完

好,操作人员是否持证上岗,并及时做好安全教育工作。 材料进场后,应及时通知监理工程师对进场材料进行验收。查验材料规格型号设否符合设计要求,进场材料检测报告、合格证是否齐全,对于不合格材料不得在本工程内使用。 1.2提前编制专项施工方案,及时进行安全技术交底。 管道工程施工前,应提前根据施工现场实际情况,编制专项施工方案,上报监理部进行审批。待施工方案审批完成后,应严格按照所编写的专项施工方案进行施工,不得私自改变施工工序。 管道工程施工前,应及时对作业班组进行安全技术交底,确保每位作业人员能够在施工过程中严格按照交底内容进行施工,保证施工质量与安全。 二.施工方法 2.1施工工艺流程 施工准备工作→测量放样→开挖沟槽→基底处理、管道基础→管道连接铺设→钢砼井制作→打压试验/闭水试验→消毒、冲洗→沟槽回填夯实 2.2测量放样 (1)轴线测设 根据设计图测设管道中心线和井中心位置,设立中心桩。根据施工管道直径,按规定的沟槽定出边线,开挖前用白灰撒出

消防管道安装技术交底内容.

消防管道安装技术交底内容: 1主要机具: 1.1一般常用材料:管材及连接件,型钢,焊条,氧气,乙炔,厚漆,麻, 聚四氟乙烯带,膨胀螺栓,密封垫,螺栓,螺母,机油,防腐漆,稀料,小线, 铅丝,电池等。 1.2主要机具,套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机, 电动试压泵等机械。套丝板,管钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪, 导链,电气焊等工具。钢卷尺,平尺,角尺,油标卡尺,线坠,水平尺等质量。 2施工工艺: 2.1 采用工厂化制作, 制作质量必须符合规范要求, 制作成形后应进行除锈和防腐处理。管道的支吊架的安装位置不应防碍喷头的喷水效果; 管道支架、吊架与喷头之间距离为 350mm ; 与末端喷头之间的距离为 500mm. 配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于 1个; 当喷头之间的距离小于 1.8m 时, 可隔段设置吊架,但吊架的间距不宜大于 3.6m 。在管道转弯处应增设支架。南北走向安装的管道横担凹面均朝北方向布置; 东西走向安装的管道横担凹面均朝西方向布置; 与结构楼板生根部位采用型钢时, 型钢凹面与横单的方向一致。螺母位置应便于安装、检修,横担外吊杆的丝扣应出螺母 5mm 。固定管道的横担, 开孔位置边缘与横担两端边缘的净距离为 10mm ;管道支架在安装之前应刷灰色防锈漆两道,灰色面漆两道。支架严禁出现漏刷、流淌等现象。 管道的中心线与梁、柱、楼板等的最小距离应符合表一规定。 管道的中心线与粱、柱、楼板最小距离

管道支架、吊架、防晃支架固定牢固; 管道支架或吊架之间的距离不应大于下表并配合其他专业进行间距的选择, 实际间距根据现场进行考虑, 但不允许大于下 表。 管道支架或吊架之间的距离 1吊架选型

消声器制作与安装工艺施工方案

消声器制作与安装工艺施工方案 编制人:****** 审核人:****** 审批人:****** *************有限公司 *************项目部 ****年**月**日

1 范围 本工艺标准适用于阻性、抗性、共振性消声器制作与安装工程。 2 施工准备 2.1 材料要求及主要机具: 2.1.1 各种板材、型钢应具有出厂合格证明书或质量鉴定文件。 2.1.2 除上述证明文件外,应进行外观检查。板材表面应平整,厚度均匀,无凸凹及明显压伤现象,并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型,不应有裂纹、划痕、麻点及其它影响质量的缺陷。 2.1.3 吸声材料应严格按照设计要求选用,并满足对防火、防潮和耐腐蚀性能的要求。 2.1.4 其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。 2.1.5 龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、析方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆枪、空气压缩机、油漆喷枪、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、拍板、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝刀、钢锯、线锤、钢卷尺、水平尺等。 2.2 作业条件: 2.2.1 应具有宽敞、明亮、地面平整、洁净的厂房。 2.2.2 作业地点要有满足加工工艺要求的机具、设施、电源、安全防护装置及消防器材。 2.2.3 消声器制作应按照设计图纸和标准图的要求进行,并有施工员书面的质量、技术、安全交底。 2.2.4 消声器制作所运用的材料,应符合设计规定的防火、防腐、防潮和卫生的要求。 3 操作工艺 3.1 工艺流程: →→ →→→ →→ →→→→→→ 3.2 消声器制作。各种金属板材加工应采用机械加工,如剪切、折方、折边、咬口等,做到一次成型,减少手工操作。镀锌钢板施工时,应注意使镀锌层不受破坏,尽量采用咬接或铆接。 3.3 消声器框架应牢固,壳体不得漏风。消声器外管、内管、盖板、隔板制作,法兰制作及铆接等要求参照 4.1内容。 3.4 阻性消声器(图4-28)在加工时,内部尺寸不能随意改变。其阻性消声片(图4-29)是用木筋制成木框(如设计要求用金属结构,则按设计要求加工),内填超细玻璃棉等吸声材料,外包玻璃布等覆面材料制成。在填充吸声材料时,应按设计的容重,厚度等要求铺放均匀,覆面层不得破损。装钉吸声片时,与气流接触部分均用漆泡钉,其余部分用鞋钉装订。钉泡钉时,在泡钉处加一层垫片,可减少破损现象。对于容积较大的吸声片,为了防止因消声器安装或移动而造成吸声材料下沉,可在容腔内装设适当的托挡板。 3.5 抗性消声器图4-30是利用管道内截面突变,起到消声作用。加工制作时,不能任意改变膨胀室的尺寸。 3.6 共振性消声器(图4-31)制作应按设计要求加工。不能任意改变关键部分的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲(钻)孔后,应将孔口的毛刺锉平。共振腔的隔板尺寸应正确,隔板与壁板连接处应紧贴。 3.7 阻抗复合式消声器(图4-32)组装时,应先用圆钉将制成的消声片装钉成消声片组,同时用铆钉将横隔板与内管分段铆接好,然后用半圆头木螺丝将各段内管与消声片组固定,再将外管与横隔板、外管与消声器两端盖板、盖板与内管分别用半沉头自攻螺丝固定,最后在铆接两端法兰。 3.8 消声风管、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧,不能脱落,并且拼缝要密实,
