化学平衡图像专题复习

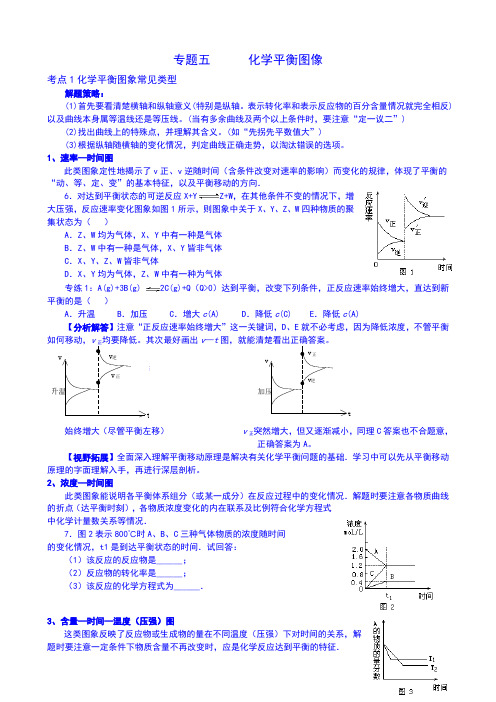

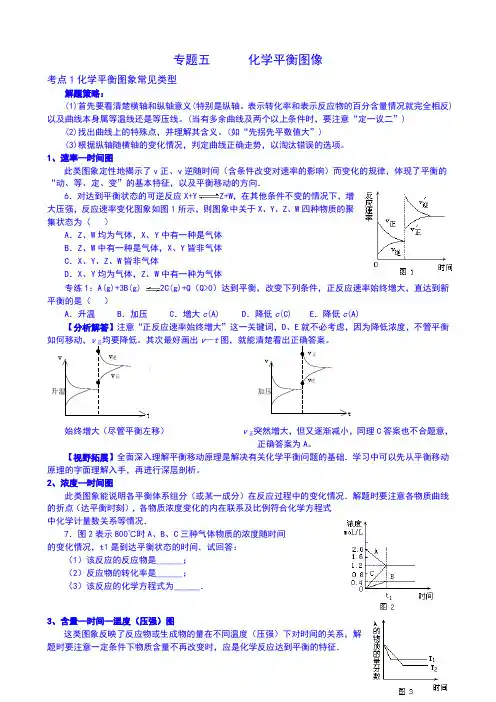

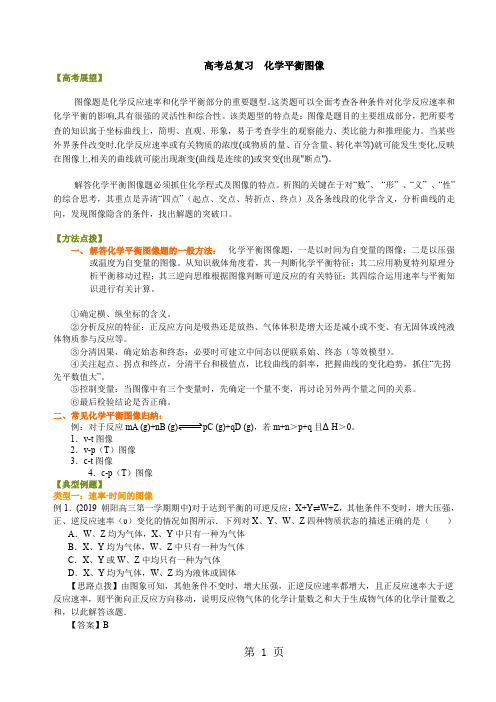

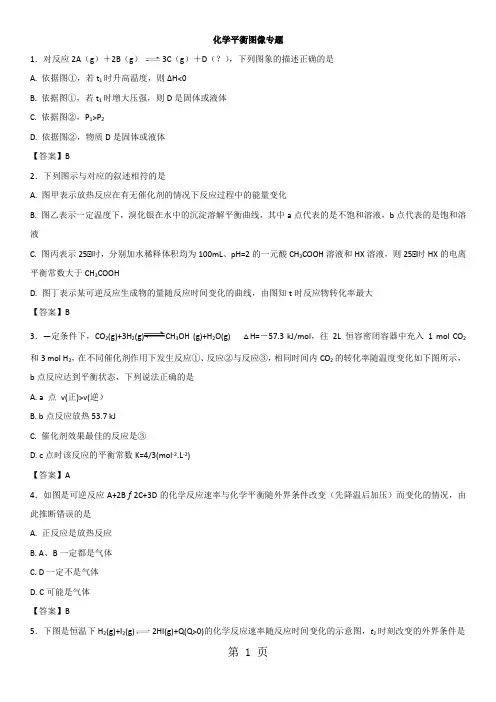

专题五化学平衡图像
一、化学平衡图象常见类型
1、速度—时间图
此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向．
例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，
增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的
聚集状态为（）
A．Z、W均为气体，X、Y中有一种是气体
B．Z、W中有一种是气体，X、Y皆非气体
C．X、Y、Z、W皆非气体
D．X、Y均为气体，Z、W中有一种为气体
专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（）
A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A)
2、浓度—时间图
此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式
中化学计量数关系等情况．
例2．图2表示800℃时A、B、C三种气体物质的浓度随时间
的变化情况，t1是到达平衡状态的时间．试回答：
（1）该反应的反应物是______；
（2）反应物的转化率是______；
（3）该反应的化学方程式为______．
3、含量—温度（压强）—时间图
这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征．
例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量
和温度的关系如图3所示，下列结论正确的是（）
A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0
例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同
压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（）
A．p1＞p2，n＞3 B．p1＜p2，n＞3
C．p1＜p2，n＜3 D．p1＞p2，n=3
4、恒压（温）线
该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．
例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（）
5．速率—温度--压强—时间图
例6．反应2X(气)＋Y(气) 2Z(气)(正反应为放热反应)，在不同温度(T 1
和T 2)及压强(P 1和P 2)下，产物Z 的物质的量[n(z)]与反应时间(t)的关系如图所示。下列判断正确的是( )
A ．T 1 B ．T 1 C ．T 1>T 2，P 1>P 2 D ．T 1>T 2，P 1 6、化学平衡图象综合解题方法： 一看面（即横坐标和纵坐标）；二看线（即看线的走向、变化的趋势）； 三看点（看线是否通过原点，两条线的交点及线的拐点）（重点理解）； 四看值（定量图像中有关数值的大小）。）； 五看法 （“先拐先平数值大”和“定一议二” “勒夏特列原理”等原则）。 1．A 2．（1）A ；（2）40％；（3）2A ＝B ＋3C ．3．C 4、B 5、AD 6、C 二、化学平衡图象常见题型 1、下图是可逆反应A+2B 2C+3D 的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此可推断（ AB ） A 、正反应是放热反应 B 、若A 、B 是气体，则D 是液体或固体 C 、逆反应是放热反应． D 、A 、B 、C 、D 均为气体 2、在密闭容器中充入A 、B 或G 、H 进行可逆反应：aA （气）+bB （气）gG （气）+hH （气）;△H=QkJ/mol ，图甲、图乙分别表示在虚线所示部位改变温度（T ）或压强对化学平衡与反应速率的影响（t 表示时间），则下列结论中正确的是（ A ） A 、开始时充入G 和H a+b ＜g+h Q ＜0 B 、开始时充入G 和H a+b ＜g+h Q ＞0 C 、开始时充入G 和H a+b ＞g+h Q ＞0 D 、开始时充入A 和B a+b ＞g+h Q ＞0 3、在容器相同的五个容器中，分别充入同量的N 2和H 2，在不同温度下任其反应：N 2＋3H 22NH 3，分别在同时刻测得其中NH 3的体积百分比，连成如下图所示曲线，不正确的叙述是（ C ）。 A 、放热反应 B 、E 、F 二点尚未达到化学平衡状态 C 、H 、I 二点尚未达到化学平衡状态 D 、G 、H 、I 三点已达到化学平衡状态 4、如图，条件一定时，反应2NO(g)+O 2(g) 2NO 2（g ）（正反应为吸热）中NO 的体积分数与T 变化关系曲线图，图中有a 、b 、c 、d 4个点，其中表示未达到平衡状态，且V 正 5、已知反应m A（g）+n B（g）x C（g）+y D（g），A的转化率R A与p、T的关系如图，根据 图示可以得出的正确结论是（A ） A、正反应吸热m+n>x+y B、正反应吸热，m+n C、正反应放热m+n>x+y D、正反应放热，m+n 6、.如下图所示，反应2SO2（g）+O23（g）；△H<0，在不同温度下、不同压强（p1>p2）下达到平衡，混合气体中SO3的体积分数φ（SO3）随温度变化的曲线应为（C ） 7、下图表示：x(气)+y(气)2Z(气)（正反应为放热反应）反应变化过程中物质的浓度反应的时间变化关系．图中t2→t3秒间的曲线变化是由于下列哪种条件的改变所引起的（B ） A、增大了压强 B、降低温度 C、增加了x和y的浓度 D、使用了催化剂 8、图1表示ｍＡ（ｇ）＋ｎＢ（ｇ）ｐＣ（ｇ）＋ｑ（ｇ）;△H=Ｑ，在不同温度下经过一定时间混合体系中C的质量分数与温度Ｔ的关系；图2表示在一定条件下达到平衡（ｖ正＝ｖ逆）后ｔ时刻改变影响平衡的另一个条件重新建立新平衡的反应过程，判断该反应是（D ） 图1曲线图图2曲线图 Ａ、ｍ＋ｎ＞ｐ＋ｑＱ＞0 Ｂ、ｍ＋ｎ＞ｐ＋ｑＱ＜0 Ｃ、ｍ＋ｎ＜ｐ＋ｑＱ＞0 Ｄ、ｍ＋ｎ＜ｐ＋ｑＱ＜0 9、已知：4NH3(g)+5O2(g)=4NO(g)+6H2O(g). △H= —1025KJ/mol该反应是一个可逆反应。若反应物起始 物质的量相同，下列关于该反应的示意图不正确的是（ C ） 10、合成氨工业对国民经济和社会发展具有重要的意义。对于密闭容器中的反应： N 2(g)+3H 2(g) 2NH 3(g)，673K ，30MPa 下n(NH 3)和n(H 2)随时间变化的关系如下图所示。下列叙述正确的是（A D ） A 、点a 的正反应速率比点b 的大 B 、点 c 处反应达到平衡 C 、点d (t 1时刻) 和点 e (t 2时刻) 处n(N 2)不一样 D 、其他条件不变，773K 下反应至t 1时刻，n(H 2)比上图中d 点的值大 11、对于可逆反应A （g ）+2B(g) 2C(g)(正反应吸热)，下列图象中正确的是（ D ） 12、下图Ⅰ、Ⅱ、Ⅲ分别代表反应①③、②、④，则Y 轴是指( AD ) ①N 2(g)+3H 2 (g) 2NH 3(g);△H=-Q ②H 2(g)+I 2 (g) 2HI(g); △H=+Q ③CO(g)+2H 2(g)CH 3OH(g); △H=-Q ④2SO 3(g)22SO 2(g)+O 2(g); △H=+Q A 、平衡混合气中一种生成物的百分含量 B 、平衡混合气中一种反应物的百分含量 C 、平衡混合气中一种生成物的转化率 D 、平衡混合气中一种反应物的转化率 13、将3 mol O 2加入到V L 的反应器中，在高温下放电，经t 1 s 建立了平衡体系：3O 2 2O 3，此时测 知O 2的转化率为30%，下列图象能正确表示气体的物质的量浓度(m )跟时间(t )的关系的是（ C ） 23 2 1 A D 1B 1 C 14、某化学科研小组研究在其他条件不变时，改变某一条件对化学平衡的影响，得到如下变化规律，则下列说法中正确的是( C ) 反应I：3A(g)+B(g) 2C(g) 反应Ⅱ：A(g)+B(g) 2c(g) A、若反应I中△H<0，则T2>T1 B、若反应l中△H>0，则T2 C、反应II的平衡不受压强的影响 D、若反应II中△H>0，则T2 15、经一定时间后，可逆反应aA+bB cC中物质的 含量A％和C％随温度的变化曲线如右图所示。下列 说法正确的是（B ） A．该反应在T1、T3温度时达到化学平衡 B．该反应在T2温度时达到化学平衡 C．该反应的逆反应是放热反应 D．升高温度，平衡会向正反应方向移动 (g)+3B2(g) 2AB3（g）,△H<0（正反应放热），下列图像不正确的是 16、对于可逆反应，A （ A C ） 17、下图表示某可逆反应达到平衡过程中某一反应物的v-t图像，我们知道v=△c／△t；反之，△c=v×△t。请问下图所示v-t图像中的阴影面积表示的意义是 ( C ) A、从反应开始到平衡时，该反应物的浓度 B、从反应开始到平衡时，该生成物的浓度 C、从反应开始到平衡时，该反应物实际减小的浓度 D、从反应开始到平衡时，该反应物实际增大的浓度 18、用纯净的CaC03与l00 mL稀盐酸反应制取C02，实验过程记录如图所示(C02的体积已折算为标准状况下的体积)。下列分析正确的是 ( B ) A、OE段表示的平均速率最快 B、EF段，用盐酸表示该反应的平均反应速率为0．4 mol/(L·min) C、OE、EF、，FG三段中，该反应用二氧化碳表示的平均反应速 率之比为2：6：7 D、F点表示收集到的C02的量最多 19、在一密闭容器中有如下反应：aX(g)＋bY(g) nW(g)；ΔH＝Q某化学兴趣小组的同学根据此反应在 不同条件下的实验数据，作出了如下曲线图： 其中，ω(W)表示W在反应混合物中的百分含量，t表示反应时间。其它条件不变时，下列分析可能正确 ．．．．的是（ A Ｄ） A．图Ⅰ可能是不同压强对反应的影响，且P2＞P1，a＋b＜n B．图Ⅲ可能是不同温度对反应的影响，且T1＞T2，Q＜0 C．图Ⅱ可能是不同压强对反应的影响，且P1＞P2，n＜a＋b D．图Ⅱ可能是在同温同压下催化剂对反应的影响，且1使用的催化剂效果好 20、已知反应：2SO2(g)＋O2(g) 2SO3(g)ΔH＜0。某温度下，将2 mol SO2和1 mol O2置于10 L 密闭容器中，反应达平衡后，SO2的平衡转化率(α)与体系总压强(p)的关系如图甲所示。则下列说法正确的是（ C ） A、由图甲知，A点SO2的平衡浓度为0.4 mol/L B、由图甲知，B点SO2、O2、SO3的平衡浓度之比为2∶1∶2 C、达平衡后，缩小容器容积，则反应速率变化图象可以用图乙表示 D、压强为0.50 MPa时不同温度下SO2转化率与温度关系如丙图，则T2＞T1 21．（16分）工业上用CO生产燃料甲醇。一定条件下发生反应：CO(g)+2H2(g)CH3OH(g)。图1表示反应中能量的变化；图2表示一定温度下，在体积为2L的密闭容器中加入4mol H2和一定量的CO后，CO和CH3OH(g)的浓度随时间变化。 请回答下列问题： （1）在“图1”中，曲线（填：a或b）表示使用了催化剂；该反应属于（填：吸热、放热）反应。（2）下列说法正确的是 A．起始充入的CO为2mol B．增加CO浓度，CO的转化率增大 C．容器中压强恒定时，反应已达平衡状态 D．保持温度和密闭容器容积不变，再充入1molCO和2molH2，再次达到平衡时n(CH3OH)/n(CO)会减 小 （3）从反应开始到建立平衡， v (H 2)=____ ____ ；该温度下CO(g)+2H 2 (g) CH 3OH(g)的化 学平衡常数为______________ 。若保持其它条件不变，将反应体系升温，则该反应化学平衡常数 ____ （填“增大”、“减小”或“不变”）。 （4）请在“图3”中画出平衡时甲醇百分含量（纵坐标）随温度（横坐标）变化的曲线，要求画压强不同的 2条曲线（在曲线上标出P 1、P 2，且P 1 22. 500℃、20 MPa 时，将H 2和N 2置于一容积为2 L 的密闭容器中发生反应。反应过程中H 2、N 2和NH 3物质的量变化如图所示，根据题意完成下列各题： ( 1 ) 反应达到平衡时，平衡常数表达式 K=___________________ 此时增加N 2的量，平衡常数将______________（填“增大”“减小” 或 “不变”） ( 2 ) 500℃、20 MPa 时，反应处于平衡状态的时间 ______________________________ 。 ( 3 ) 反应开始到第一次平衡时，N 2的平均反应速率为 _______________________________。 ( 4 ) 据图判断，反应进行到10 min 至20 min 时曲线发 生变化的原因是：______________________ ；反应进行至25min 时，曲线发生变化的原因是： ___________________ 。 答案 （1） K= 23322()2'()() C NH C N C H 不变 1’ (2) _20~25min__35~40min__2’ （3）0.00375mol/L ·min 1’ （4）加入催化剂____1’__ ， _移去NH 3或使NH 3液化____1’_ 23．一定温度下，在体积为V L 的密闭容器中，发生某可逆反应，其化学平衡常数表达式为：K=] [] ][[22O H H CO 。 （1）写出该反应的化学方程式 ； （2）若第t 1 秒时，CO 的物质的量为n mol ，到第t 2 秒时恰好达到平衡，此时CO 的物质的量浓度为m mol/L ，这段时间内的化学反应速率v (CO) = mol/L·s ； （3）向该平衡体系中通入一定量的H 2，则平衡向 反应方向移动，平衡常数K （填“增大”、“减小”或“不变”）； （4）该反应的逆反应速率随时间变化的关系如图。 ① 从图中看到，反应进行至t 1时________ (填序号) a ．v (正)> v (逆) b ．v (正) = v (逆) c ．v (正) < v (逆) ② t 1时改变了某种反应条件，改变的条件不可能是 a ．减小H 2浓度 b ．增大CO 浓度 c ．使用催化剂 答案．（1）C(s) + H 2O(g)CO(g) + H 2(g)；（2分） （2） ) (12t t V n mV --（2分） （3）逆 不变 （共2分） （4）①a ② a b （共2分） 24.设反应①Fe(s)+CO 2(g) FeO(s)+CO(g)的平衡常数为K 1 ，反应② 12345 Fe(s)+H 2O(g)FeO(s)+H 2(g)的平衡常数为K 2 。在不同温度下，K 1、K 2的值如右表： （1）从上表可以推断：反应①是_________（填“吸热”、“放热”）反应。 （2）要使反应②在一定的条件下建立的平衡向正反应方向移动，可采取的措施有______________（填写序号）。 A ．缩小反应容器体积 B ．扩大反应容器体积 C ．降低温度 D ．升高温度 E ．使用合适的催化剂 F ．设法减少H 2的量 （3）下列图1、2表示反应①在时刻t 1达到平衡，在时刻t 2因改变某个条件而发生变化 的情况： ① 图1中时刻t 2发生改变的条件是___________________________________。 ② 图2中时刻t 2发生改变的条件是___________________________________。 （4）若反应②在20L 密闭容器中进行，当在一定条件下从反应开始经过5秒达到化学平衡，经测定 氢气的体积为13.44升（已折合成标准状况），则用氢气表示该反应从开始到平衡时的平均反应速率为 。 答案（1）吸（2分）（2） C 、F （2分） （3）①加入催化剂或增大体系的压强（或减小体系体积）（1分） ②降低温度（1分） （4）0.006mol/L ﹒s （2分） 25．甲醇是重要的化工原料，又可称为燃料。利用合成气（主要成分为CO 、CO 2和H 2）在催化剂的作用 下合成甲醇，发生的主反应如下： ①CO (g )+2H 2(g )CH 3OH (g ) △H 1 ②CO 2(g )+3H 2(g )CH 3OH （g ）+H 2O (g ) △H 2 ③CO 2(g )+H 2(g ) CO (g )+H 2O (g ) △H 3 回答下列问题： （1）已知反应①中的相关的化学键键能数据如下： 由此计算△H 1＝ kJ ·mol - 1，已知△H 2＝-58kJ ·mol - 1，则△H 3＝ kJ ·mol - 1。 （2）反应①的化学平衡常数K 的表达式为 ；图1中能正确反映平衡常数K 随温度变化关系的 图1 图2 1 2 3 2 1 时间 时间 曲线为 （填曲线标记字母），其判断理由是 。 （3）合成气的组成n (H 2)/n (CO +CO 2)＝2.60时，体系中的CO 平衡转化率（α）与温度和压强的关 系如图2所示。α（CO ）值随温度升高而 （填“增大”或“减小”），其原因是 。图2中的压强由大到小为_____，其判断理由是_____。 【答案】（1）—99；＋41（2）) (c )(c ) (c 223H CO OH CH K ?= ；a ；反应①为放热反应，平衡常数应随温度升高变 小； （3）减小；升高温度时，反应①为放热反应，平衡向向左移动，使得体系中CO 的量增大；反应③为吸热反应，平衡向右移动，又产生CO 的量增大；总结果，随温度升高，使CO 的转化率降低；P 3＞P 2＞P 1；相同温度下，由于反应①为气体分子数减小的反应，加压有利于提升CO 的转化率；而反应③为气体分子数不变的反应，产生CO 的量不受压强影响，故增大压强时，有利于CO 的转化率升高 化学平衡图像 一、选择题（本题包括35小题，每小题2分，共70分。每小题有一个或两个选项符合题意。） 1．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（） A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s） B．反应开始时10s，X的物质的量浓度减少了0.79mol/L C．反应开始时10s，Y的转化率为79.0% D．反应的化学方程式为：X(g)＋Y(g)Z(g) 2．T℃时，A气体与B气体反应生成C气体。反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（） A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大 3．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡 B．该反应在T2温度时达到过化学平衡 C．该反应的逆反应是放热反应 D．升高温度，平衡会向正反应方向移动 4．右图表示反应N2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（） A．t0～t1 B． t2～t3 C． t3～t4 D． t5～t6 化学平衡图像专题 基础知识： 对于反应mA(g) + nB(g) pC(g)+qD(g) △H<0 m+n>p+q 条件改变变化结果 K变化平衡移动反应A的浓度C(A)A转化率C的含量条件改变ν逆ν正变 化 1C(A)增大 2C(A)减小 3C(C)增大 4C(C)减小 5温度升高 6温度降低 7压强增大 8压强减小 9加催化剂 课时探究 探究一、图像绘制，读图解题 例题1：氨气有广泛用途，工业上利用反应3H2(g)+ N2(g)2NH3(g) 来合成 氨气；某小组为了探究外界条件对反应的影响，在a b两种条件下分别加入相同浓度 时间t/min02468 条件a c(H2)/10-2mol·L-1 2.00 1.50 1.100.800.80 条件b c(H2)/10-2mol·L-1 2.00 1.30 1.00 1.00 1.00 12 1 T2 下同），△H 0，根据表格数据请在下面画出c(H2)-t图： (2)a条件下，0~4min的反应速率为；平衡时，H2的转化率为 ; 平衡常数为； (3)在a条件下，8min末将容器体积压缩至原来的1/2，11min后达到新的平衡，画出 8min~12min时刻c(H2)的变化曲线。 探究二、图像解题方法 1、反应mA(g) + nB(g) pC(g)+qD(g) △H <0 m+n>p+q 反应速率和时间图如图所示 ，t 1时刻只改变一个影响因素 ①图1所示 ，t 1 时刻改变的因素是 ，平衡向 方向移动， ②图2所示， t 1 时刻改变的因素是 ，平衡向 方向移动， ③图3所示， t 1 时刻改变的因素是 ，平衡向 方向移动， ④图4所示 ，t 1 时刻改变的因素是 ，平衡向 方向移动， ⑤图5所示， t 1 时刻改变的因素是 ，平衡向 方向移动， 2、①对于反应mA(g)+nB(g) pC(g)，右图所示， 请判断温度大小：T 1 T 2，△H 0 ②对于反应mA(g)+nB(g) pC(g)，右图所示， 请判断温度大小：T 1 T 2，△H 0 P 1 P 2， m+n p 探究三、陌生图像的解题技能 1、解决的问题是什么？从图像可以得到什么信息？该信息与所学知识的关联?能用关联解决问题？ △H 0 mA(g)+nB(g) pC(g) ①y 是A 的浓度，△H 0，m+n p ②y 是C 的含量, △H 0，m+n p 化学平衡常见图像分析集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY- 化学平衡常见图像分析 化学平衡图像问题的综合性强，思维难度大，是许多学生感到困难的题型之一。化学平衡图像题的特征是以图像的形式将一些相关量之间的关系通过形象直观的曲线表示出来，把习题中的化学原理抽象为数学问题，旨在考查学生对曲线的数学意义和化学意义之间对应关系的分析、理解和运用能力。 一、化学平衡常见图像及其分析 图像I： 图像分析： （1）若a、b无断点，则平衡移动肯定是改变某一物质的浓度导致。 （2）若a、b有断点，则平衡移动可能是由于以下原因所导致：①同时不同程度地改变反应物（或生成物）的浓度；②改变反应体系的压强；③改变反应体系的温度。 （3）若平衡无移动，则可能是由于以下原因所导致：①反应前后气体分子个数不变；②使用了催化剂。 （4）若在的上方，即平衡向正反应方向移动；若在的上方，即平衡向逆反应方向移动。 图像II： 图像分析： （1）由曲线的拐点作垂直于时间轴（t线）的垂线，其交点即为该条件下达到平衡的时间。 （2）由达到平衡的时间长短，推断与、与的相对大小（对于此图像：、）。 （3）由两平衡时，不同p、T下的量的变化可判断纵坐标y代表的物理量。 图像III： 图像分析： （1）固定温度T（或压强p），即作横坐标轴的垂线，观察分析图中所示各物理量随压强p（或温度T）的变化结果。 （2）关键是准确判断所作垂线与原温度（或压强）曲线的交点的纵坐标。 （3）y可以是某物质的质量分数、转化率、浓度、浓度比值、体积分数、物质的量分数等。 图像IV： 图像分析： （1）温度为点为化学平衡点。 （2）温度段是随温度（T）升高，反应速率加快，产物的浓度增大或反应物的转化率增大。 （3）温度段是随温度升高平衡向吸热反应方向移动的结果。 二、解答化学平衡图像问题的技巧 在解答化学平衡图像问题时，要注意技巧性方法的应用。 专题强化训练 巧解化学反应速率和化学平衡的图象题 (45分钟100分) 一、选择题(本题包括7小题，每题6分，共42分) 1.一定条件下，溶液的酸碱性对TiO2光催化染料R降解反应的影响如图所示。 下列判断正确的是( ) A.在0～50 min之间，pH=2和pH=7时R的降解百分率相等 B.溶液酸性越强，R的降解速率越小 C.R的起始浓度越小，降解速率越大 D.在20～25 min之间，pH=10时的平均降解速率为0.04 mol·L-1·min-1 【解析】选A。在0～50 min内，pH=2和pH=7时反应物R都完全反应，降解率都为100%，A正确；R的降解速率与溶液的酸碱性及起始浓度均有关系，因此根据图中曲线所示，由于起始浓度不同，故不能判断R的降解速率与溶液酸碱性的直接关系，B、C错误；pH=10时，在20～25 min之间，R的平均降解速率为=0.04×10-4mol·L-1·min-1，D错误。 2.(2015·武汉模拟)有一化学平衡mA(g)+nB(g)pC(g)+qD(g)，如图所示的是 A的转化率与压强、温度的关系。下列叙述正确的是( ) A.正反应是放热反应；m+n>p+q B.正反应是吸热反应；m+n 化学平衡常见图像分析集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN] 化学平衡常见图像分析 化学平衡图像问题的综合性强，思维难度大，是许多学生感到困难的题型之一。化学平衡图像题的特征是以图像的形式将一些相关量之间的关系通过形象直观的曲线表示出来，把习题中的化学原理抽象为数学问题，旨在考查学生对曲线的数学意义和化学意义之间对应关系的分析、理解和运用能力。 一、化学平衡常见图像及其分析 图像I： 图像分析： （1）若a、b无断点，则平衡移动肯定是改变某一物质的浓度导致。 （2）若a、b有断点，则平衡移动可能是由于以下原因所导致：①同时不同程度地改变反应物（或生成物）的浓度；②改变反应体系的压强；③改变反应体系的温度。 （3）若平衡无移动，则可能是由于以下原因所导致：①反应前后气体分子个数不变；②使用了催化剂。（4）若在的上方，即平衡向正反应方向移动；若在的上方，即平衡向逆反应方向移动。 图像II： 图像分析： （1）由曲线的拐点作垂直于时间轴（t线）的垂线，其交点即为该条件下达到平衡的时间。 （2）由达到平衡的时间长短，推断与、与的相对大小（对于此图像：、）。 （3）由两平衡时，不同p、T下的量的变化可判断纵坐标y代表的物理量。 图像III： 图像分析： （1）固定温度T（或压强p），即作横坐标轴的垂线，观察分析图中所示各物理量随压强p（或温度T）的变化结果。 （2）关键是准确判断所作垂线与原温度（或压强）曲线的交点的纵坐标。 （3）y可以是某物质的质量分数、转化率、浓度、浓度比值、体积分数、物质的量分数等。 图像IV： 图像分析： （1）温度为点为化学平衡点。 （2）温度段是随温度（T）升高，反应速率加快，产物的浓度增大或反应物的转化率增大。 第 1 页 共 3 页 专题五 化学平衡图像 考点1化学平衡图象常见类型 解题策略： (1)首先要看清楚横轴和纵轴意义(特别是纵轴。表示转化率和表示反应物的百分含量情况就完全相反)以及曲线本身属等温线还是等压线。(当有多余曲线及两个以上条件时，要注意“定一议二”) (2)找出曲线上的特殊点，并理解其含义。(如“先拐先平数值大”) (3)根据纵轴随横轴的变化情况，判定曲线正确走势，以淘汰错误的选项。 1、速率—时间图 此类图象定性地揭示了v 正、v 逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 6．对达到平衡状态的可逆反应X+Y Z+W ，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X 、Y 、Z 、W 四种物质的聚集状态为（ ） A ．Z 、W 均为气体，X 、Y 中有一种是气体 B ．Z 、W 中有一种是气体，X 、Y 皆非气体 C ．X 、Y 、Z 、W 皆非气体 D ．X 、Y 均为气体，Z 、W 中有一种为气体 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况． 7．图2表示800℃时A 、B 、C 三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______． 3、含量—时间—温度（压强）图 这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征． 8．同压、不同温度下的反应：A （g ）＋B （g ）C （g ）；△HA 的含量和温度的关系如图3所示，下列结论正确的是 （ ） A ．T 1＞T 2，△H>0 B ．T 1＜T 2，△H>0 C ．T 1＞T 2，△H<0 D ．T 1＜T 2，△H<0 4、恒压（温）线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强． 10．对于反应2A （g ）＋B （g ）2C （g ）；△H<0，下列图象正确的是 （ ） 专题五化学平衡图像 一、化学平衡图象常见类型 1、速度—时间图 此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下， 增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的 聚集状态为（） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体 专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（） A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A) 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式 中化学计量数关系等情况． 例2．图2表示800℃时A、B、C三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______． 3、含量—温度（压强）—时间图 这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征． 例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量 和温度的关系如图3所示，下列结论正确的是（） A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0 例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同 压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（） A．p1＞p2，n＞3 B．p1＜p2，n＞3 C．p1＜p2，n＜3 D．p1＞p2，n=3 4、恒压（温）线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强． 例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（） 标准实用 文案大全专题五化学平衡图像 一、化学平衡图象常见类型 1、速度—时间图 此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 例1．对达到平衡状态的可逆反应X+YZ+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体 专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（） A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A) 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况． 例2．图2表示800℃时A、B、C三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______．． 3、含量—温度（压强）—时间图 这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征． 例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量和温度的关系如图3所示，下列结论正确的是（） A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0 例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（） A．p1＞p2，n＞3 B．p1＜p2，n＞3 C．p1＜p2，n＜3 D．p1＞p2，n=3 4、恒压（温）线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是 化学平衡图像 一、选择题 1．一定温度下，在2L 的密闭容器中，X 、Y 、Z 三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（ ） A ．反应开始到10s ，用Z 表示的反应速率为0.158mol/(L·s ） B ．反应开始时10s ，X 的物质的量浓度减少了0.79mol/L C ．反应开始时10s ，Y 的转化率为79.0% D ．反应的化学方程式为：X(g)＋ Y(g)Z(g) 2．（ 广东19）合成氨工业对国民经济和社会发展具有重要的 意义。对于密闭容器中的反应：N 2(g)+3H 2(g) 2NH 3(g)， 673K ，30MPa 下n(NH 3)和n(H 2)随时间变化的关系如下图所示。 下列叙述正确的是 A ．点a 的正反应速率比点b 的大 B ．点 c 处反应达到平衡 C ．点d (t 1时刻) 和点 e (t 2时刻) 处n(N 2)不一样 D ．其他条件不变，773K 下反应至t 1时刻，n(H 2)比上图中d 点的值大 3．下图是可逆反应A+2B 2C+3D 的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此可推断（ ） A ．正反应是放热反应 B ．若A 、B 是气体，则D 是液体或固体 C ．逆反应是放热反应． D ．A 、B 、C 、D 均为气体 4．同压、不同温度下的反应：A （g ）＋B （g ）C （g ）；△HA 的含量和温度的关系如图3所示，下列结论正确的是 （ ） A ．T 1＞T 2，△H>0 B ．T 1＜T 2，△H>0 C ．T 1＞T 2，△H<0 D ．T 1＜T 2，△H<0 5．现有可逆反应A （g ）＋2B （g ）nC （g ）；△H<0，在相同温度、不同压强时，A 的转化率跟反应时间（t ）的关系如图4，其中结论正确的是（） A ．p 1＞p 2，n ＞3 B ．p 1＜p 2，n ＞3 C ．p 1＜p 2，n ＜3 D ．p 1＞p 2，n=3 6．对于反应2A （g ）＋B （g ）2C （g ）；△H<0，下列图象正确的是 （ ） 7．T ℃时，A 气体与B 气体反应生成C 气体。反应过程中A 、B 、C 浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T 1和T 2时，B 的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（ ） A ．在（t 1＋10）min 时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B ． t 1＋10）min 时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C ．T ℃时，在相同容器中，若由0.3mol·L —1 A 0.1 mol·L —1 B 和0.4 mol·L —1 C 反应，达到平衡后，C 的浓度仍为0.4 mol·L —1 D ．其他条件不变，升高温度，正、逆反应速率均增大，且A 的转化率增大 8．右图表示反应N 2（g ）＋3H 2（g ） 2NH 3（g ）；ΔH ＝－92.2kJ/mol 。在某段时间t 0～t 6中 反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（ ） A ． t 0～t 1 B ． t 2～t 3 C ． t 3～t 4 D ． t 5～t 6 n 2· · · · · a b c d e NH H 2 1 化学平衡图象专题 1．牢固掌握相关的概念与原理，尤其要注意：外界条件的改变对一个可逆反应来讲，正逆反应速率如何变化，化学平衡如何移动，在速度—时间图、转化率—时间图、反应物的含量—浓度图等上如何体现。要能够画出相关的变化图象。 2．对于化学反应速率的相关图象问题，可按以下的方法实行分析： (1)认清坐标系，搞清纵、横坐标所代表的意义，并与相关的原理挂钩。 (2)看清起点，分清反应物、生成物，浓度减小的是反应物，浓度增大的是生成物；一般生成物多数以原点为起点。 (3)抓住变化趋势，分清正、逆反应，吸、放热反应。升高温度时，v(吸)＞v(放)，在速率一时间图上，要注意看清曲线是连续的还是跳跃的，分清渐变和突变，大变和小变。例如，升高温度时，v(吸)大增，v(放)小增；增大反应物浓度时，v(正)突变，v(逆)渐变。 (4)注意终点。例如在浓度一时间图上，一定要看清终点时反应物的消耗量、生成物的增加量，并结合相关原理实行推理判断。 3．对于化学平衡的相关图象问题，可按以下的方法实行分析： (1)认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。 (2)紧扣可逆反应的特征，看清正反应方向是吸热还是放热、体积增大还是减小、不变、有无固体、纯液体物质参加或生成等。 (3)看清速率的变化及变化量的大小，在条件与变化之间搭桥。 (4)看清起点、拐点、终点，看清曲线的变化趋势。 (5)先拐先平。例如，在转化率一时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。 (6)定一议二。当图象中有三个量时，先确定一个量不变再讨论另外两个量的关系。 4.几种平衡图像 对于反应mA(气)+nB(气)pC(气)+qD(气)；△H＜0 ⑴转化率－时间 ⑵含量－时间图 ⑶转化率－温度－压强图 常见化学平衡图像题 的解法 常见化学平衡图像题的解法【本讲教育信息】 一. 教学内容： 常见化学平衡图像题的解法 二. 教学目标 了解各类图像题的特点； 能用一定的方法审视解决化学平衡图像问题。 三. 教学重点、难点 审视解决化学平衡图像问题的方法及技巧 四. 教学过程： 根据化学平衡状态的特点以及条件对反应速率及化学平衡状态的影响，用数学上坐标轴的方法表示条件对反应速率、转化率、产率以及各物质的浓度、百分含量等相互关系的图像，称为化学平衡图像。 说明： 对于化学反应速率和化学平衡的有关图象问题，可按以下的方法进行分析： ①看图像，认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。所谓看图像，是指：一看轴（即横坐标和纵坐标的意义），二看点（即起点、折点、交点和终点），三看线（即线的走向和变化趋势），四看辅助线（如等温线、等压线、平衡线等），五看量的变化（如温度、浓度、压强、转化率、产率、百分含量等的变化趋势）等，这是解题的基础。 ②紧扣可逆反应的特征，搞清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。 ③看清速率的变化及变化量的大小关系，注意图像的走向是否符合给定的 反 应，在条件与变化之间搭桥；也可以根据坐标的数据，判断反应物或生成物在方程式中的系数，或据此求反应速率。 ④看清起点、拐点、终点，注意图像是否经过“原点”，即是否有“0”项，尤其是特殊点的意义，看清曲线的变化趋势。 ⑤先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。 ⑥定一议二。勒夏特列原理只适用于一个条件的改变，所以图像中有多个变量时，先固定一个量，再讨论另外两个量的关系。 ⑦注意图像题中物质的转化率与百分含量的关系：某物质的转化率与其“百分数”相反。 【典型例题】 几种常见的图像： 1、浓度－时间图像： 说明：解这类题的关键是： ①何为反应物、生成物 ②反应物、生成物的计量数关系 ③是否为可逆反应 例1. 某一反应在一定条件下充分反应，一段时间后C、A、B之间的关系如图所示。试分析反应的化学方程式及A的转化率。 高考化学平衡图像精选必刷试题 1．焦炭催化还原二氧化硫的化学方程式为2C(s)+2SO 2(g) S2(g)+2CO2(g)。一定压强下，向1L密闭容器中充入足量的焦炭和1molSO2发生反应，测得SO2的生成速率与S2(g)的生成速率随温度变化的关系如图所示，下列说法正确的是 A．该反应的?H>0 B．C点时达到平衡状态 C．增加C的量能够增大SO2的转化率D．T3时增大压强，能增大活化分子百分数 【答案】B 2．乙烯气相直接水合反应制备乙醇：C 2H4(g)+H2O(g) C2H5OH(g)。乙烯的平衡转化率随温度、压强的变化关系如下（起始时，n(H2O)＝n(C2H4)＝1 mol，容器体积为1 L）。 下列分析不正确 ．．．的是 A．乙烯气相直接水合反应的?H＜0 B．图中压强的大小关系为：p1＞p2＞p3 C．图中a点对应的平衡常数K ＝ 5 16 D．达到平衡状态a、b所需要的时间：a＞b 【答案】B 3．一定温度下，将1molA(g)和1molB(g)充入2L密闭容器中发生反应：A(g)+B(g) xC(g)+D(s)△H<0，在 t1时达平衡。在 t2 、t3时刻分别改变反应的一个条件，测得容器中 C(g)的浓度随时间变化如图所示。下列有关说法正确的是 A．t2 时刻改变的条件是使用催化剂 B．t3时刻v(逆)可能小于t2时刻v(逆) C．t3时刻改变的条件一定是增大反应物的浓度 D．t1～t2、t2～t3平衡常数均为0.25 【答案】B 4．恒容条件下，1 mol SiHCl3发生如下反应：2SiHCl3(g)SiH2Cl2(g)＋SiCl4(g)。已知：v正＝v消耗(SiHCl3)＝k正x2(SiHCl3)，v逆＝2v消耗(SiH2Cl2)＝k逆x(SiH2Cl2)x(SiCl4)，k正、k逆分别为正、逆向反应速率常数(仅与温度有关)，x为物质的量分数。如图是不同温度下x(SiHCl3)随时间的变化。下列说法正确的是 A．该反应为放热反应，v正，a＜v逆，b B．化学平衡状态时2v消耗(SiHCl3)＝v消耗(SiCl4) C．当反应进行到a处时，v正/v逆=16/9 D．T2 K时平衡体系中再充入1 mol SiHCl3，平衡正向移动，x(SiH2Cl2)增大 【答案】C 5．某化学科研小组研究在其他条件不变时，改变某一条件对A2(g)＋3B2(g)2AB3(g)化学平衡状态的影响，得到如图所示的变化规律（图中T表示温度，n表示物质的量），根据如图可得出的判断结论正确的是 一、几大影响因素对应的基本v-t图像 1．浓度 当其他条件不变时，增大反应物浓度或减小生成物浓度，平衡向正反应方向移动；增大生成物浓度或减小反应物浓度，平衡向逆反应方向移动。 改变浓度对反应速率及平衡的影响曲线： 2．温度。 在其他条件不变的情况下，升高温度，化学平衡向着吸热的方向进行；降低温度，化学平衡向着放热的方向进行。 化学平衡图像专题知识梳理 由曲线可知：当升高温度时，υ正和υ逆均增大，但吸热方向的速率增大的倍数要大于放热方向的速率增大的倍数，即υ吸>υ放，故化学平衡向着吸热的方向移动；当降低温度时，υ正和υ逆 <υ放，故化学平降低，但吸热方向的速率降低的倍数要大于放热方向的速率降低的倍数，即υ 吸 衡向着放热的方向移动。 3．压强 对于有气体参加且方程式左右两边气体物质的量不等的反应来说，在其他条件不变的情况下，增大压强，平衡向着气体物质的量减小的方向移动；减小压强，平衡向着气体物质的量增大的方向移动。 改变压强对反应速率及平衡的影响曲线[举例反应：mA(g)+n(B)p(C)，m+n>p] 由曲线可知，当增大压强后，υ正和υ逆均增大，但气体物质的量减小的方向的速率增大的 倍数大于气体物质的量增大的方向的速率增大的倍数(对于上述举例反应来说，即'υ正增大的倍 数大于'υ逆增大的倍数)，故化学平衡向着气体物质的量减小的方向移动；当减小压强后，υ正和υ 均减小，但气体物质的量减小的方向的速率减小的倍数大于气体物质的量增大的方向的速率逆 减小的倍数(对于上述举例反应来说，即'υ正减小的倍数大于'υ逆减小的倍数)，故化学平衡向着气体物质的量增大的方向移动。 【注意】对于左右两边气体物质的量不等的气体反应来说： *若容器恒温恒容，则向容器中充入与反应无关的气体(如稀有气体等)，虽然容器中的总压强增大了，但实际上反应物的浓度没有改变(或者说：与反应有关的气体总压强没有改变)，故无论是反应速率还是化学平衡均不改变。 *若容器恒温恒压，则向容器中充入与反应无关的气体(如稀有气体等)，为了保持压强一定，容器的体积一定增大，从而降低了反应物的浓度(或者说：相当于减小了与反应有关的气体压强)，故靴和她均减小，且化学平衡是向着气体物质的量增大的方向移动。 化学平衡图像专题 解题思路：一看轴（纵、横坐标的意义），二看线（线的走向和变化趋势），三看点（起点、折点、交点、终点、零点的意义），四看要不要作辅助线（等温线、等压线、平衡线），五看量的变化（如浓度变化、温度变化等），六想规律（外界条件对反应速率的影响规律和化学平衡移动规律） 1. 速率-时间图 1. 对于达平衡的可逆反应X ＋Y W ＋Z ，增大压强则正、逆反应速度（v ）的变化如上图，分析可知X ，Y ，Z ，W 的聚集状态可能是（ ）。 (A)Z ，W 为气体，X ，Y 中之一为气体 (B)Z ，W 中之一为气体，X ，Y 为非气体 (C)X ，Y ，Z 皆为气体，W 为非气体 (D)X ，Y 为气体，Z ，W 中之一为气体 2. 在一定条件下，反应A(g)＋B(g)C(g)（正反应为放热反应）达到平衡后，根据下列图象判断 A ． B ． C ． D ． E ． (1)升温，达到新的平衡的是( ) (2)降压，达到新的平衡的是( ) (3)减少C 的量，移向新平衡的是( ) (4)增加A 的量，移向新平衡的是( ) (5)使用催化剂，达到平衡的是( ) 2. 浓度（物质的量）-时间图 3. 在一定温度下，容器内某一反应中M 、N 的物质的量随反应时间变化的曲线如右图，下列表述中正确的是（ ） A ．反应的化学方程式为： 2 M N B ．t 2时，正逆反应速率相等，达到平衡 C ．t 3时，正反应速率大于逆反应速率 D.t 1时，N 的是M 浓度的2倍 3. 含量-时间-温度（压强）图 4. 可逆反应m A （s ）＋n B （g ） e C （g ）＋ f D （ g ），反应过程中，当其它 条件不变时，C 的百分含量（C ％）与温度（T ）和压强（P ）的关系如下图：下列叙述正确的是（ ）。 (A)达平衡后，加入催化剂则C ％增大 (B)达平衡后，若升温，平衡左移 (C)化学方程式中n ＞e +f (D)达平衡后，增加A 的量有利于平衡向右移动 5. 在密闭容器中进行下列反应：M （g ）＋N （g ） R （g ）＋2L 此反应符合下面 图像，下列叙述是正确的是（ ） (A ) 正反应吸热，L 是气体 (B ) 正反应吸热，L 是固体 (C ) 正反应放热，L 是气体 (D ) 正反应放热，L 是固体或液体 6. 可逆反应m A(s) + n B(g) p C(g) + q D(g)反应过程中，当其它条件不变 时，C 的质量分数与温度（T ）和压强（P ）的关系如图（T 2＞T 1）,根据图中曲线分析，判断下列叙述中正确的是（ ） 化学平衡图像题专题分类总结 一、化学平衡图像题的解法 1、步骤： （1）看图像。一看面，即看清楚横坐标与纵坐标的意义；二看线，即线的走向和变化趋势；三看点，即起点、、终点、交点、拐点；四看辅助线，如等温线、等压线、平衡线等；五看量的变化，如温度、浓度、压强、转化率、产率、百分含量等的变化趋势（2）想规律。联想外界条件对反应速率和化学平衡的影响规律。 （3）做判断。根据图像中体现的关系与所学规律对比，做出符合题目要求的判断。 2、原则： （1）“定一议二”原则 在化学平衡图像中，包括横坐标、纵坐标和曲线所表示的三个量，先确定横坐标（或纵坐标）所表示的量，再讨论纵坐标（或横坐标）与曲线的关系。 （2）“先拐先平，数值大”原则 在化学平衡图像中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示温度较高或压强较大。 二、常见的几种图像题的分析 1、速率—时间图 此类图像揭示了V正、V逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向。 【例1】对于达平衡的可逆反应X＋Y W＋Z，在其他条件不变的情况下，增大压强，反应速度变化图像如图所示，则图像中关于X，Y，Z，W四种物质的聚集状态为 A、Z，W为气体，X，Y中之一为气体（） B、Z，W中之一为气体，X，Y为非气体 C、X，Y，Z皆为气体，W为非气体 D、X，Y为气体，Z，W中之一为气体 2、浓度－时间图像 此类图像题能说明各平衡体系组分（或某一成分）在反应过程中的变化情况，解题时要注意各物质曲线的拐点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况。 【例2】今有正反应放热的可逆反应，若反应开始 经t1秒后达平衡，又经t2秒后，由于反应条件改变，使平衡破坏，到t3秒时 又建立新的平衡，如图所示： （1）该反应的反应物是_________________ （2）该反应的化学方程式为_________________ 化学平衡图像专题 1．对反应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述正确的是 A. 依据图①，若t1时升高温度，则ΔH<0 B. 依据图①，若t1时增大压强，则D是固体或液体 C. 依据图②，P1>P2 D. 依据图②，物质D是固体或液体 【答案】B 2．下列图示与对应的叙述相符的是 A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化 B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液 C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOH D. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大 【答案】B 3．—定条件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往2L 恒容密闭容器中充入1 mol CO2和3 mol H2，在不同催化剂作用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是 A. a 点v(正)>v(逆） B. b点反应放热53.7 kJ C. 催化剂效果最佳的反应是③ D. c点时该反应的平衡常数K=4/3(mol-2.L-2) 【答案】A 4．如图是可逆反应A+2B?2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是 A. 正反应是放热反应 B. A、B一定都是气体 C. D一定不是气体 D. C可能是气体 【答案】B 5．下图是恒温下H 2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是 A. 升高温度 B. 增大压强 C. 增大反应物浓度 D. 加入催化剂 化学平衡图像 1．在A（g）＋B（g）＝C（g）＋D（g）的反应体系中，C的百分含量和时间的关系如图所示，若反应分别在400℃和100℃下进行，所得曲线分别为Q 与P，则正反应是放热反应的图为（） 2．如图所示，反应2SO 2（g）＋O2（g）2SO3（g）；△H＜0，在不同温度、不同压强（P1＞P2）下达到平衡时，混合气中SO3的体积φ（SO3）随温度变化的曲线应为（） 3．用来表示可逆反应：2A （g）＋B（g）2C（g）（正反应放热）的正确图象是下图中的（） 4．对于可逆反应：A 2(g)＋3B2(g)2AB3(g)（正反应放热），下列图象中正确的是（） 5．T℃时，A气体与B气体反应生成C气体。反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（）A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大 6．已知可逆反应aA＋bB cC中，物质的含量A% 和C%随温度的变化曲线如图所示，下列说法正确的是 （） A．该反应在T1、T3温度时达到过化学平衡B．该 反应在T2温度时达到过化学平衡 C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动 7．右图表示反应N 2（g）＋3H2（g）2NH3（g）； ΔH＝－92.2kJ/mol。在某段时间t0～t6中反应速率与 反应过程的曲线图，则氨的百分含量最高的一段时间 是（） A．t0～t1B．t2～t3C．t3～t4 D．t5～t6 8．在一定条件下，将X和Y两种物质按不同的比例放入密闭容器中反应，平衡后测得X，Y的转化率与起始时两物质的物质的量之 比n x/n y的关系如图所示，则X，Y的反应方程式可表示 为（） A．2X＋Y3Z B．3X＋2Y2Z C．X＋3Y Z D．3X＋Y Z 9．可逆反应aX（g）＋bY（g）cZ（g）在一定温 度下的一密闭容器内达到平衡后，t0时改变某一外界条 件，化学反应速率（v）－时间（t）图象如右图。则下列说法中正确的是（）A若a＋b＝c，则t0时只能是增大了容器的压强B．若a＋b＝c，则t0时只能是加入了催化剂 C．若a＋b≠c，则t0时只能是增大了容器的压强D．若a＋b≠c，则t0时只能是加入了催化剂 10．对达到平衡状态的可逆反应X＋Y Z＋W，在其他条件不变的情况下，增大压强，反应速率变化图象如右图所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体 专题30 化学平衡图像 （满分60分时间25分钟） 姓名：_______________班级：_______________得分：_______________ 1．丁烯（C4H8）是制备线性低密度聚乙烯（LLDPE）的原料之一，可由丁烷（C4H10）催化脱氢制备，C4H10(g) C4H8(g)+H2(g)△H=+123kJ/mol。该工艺过程中生成的副产物有（C）、C2H6、C2H4、C4H6等。进料比[]和温度对丁烯产率的影响如图1、图2所示。已知原料气中氢气的作用时活化固体催化剂。 下列分析正确的是 A．氢气的作用是活化固体催化剂，改变氢气量不会影响丁烯的产率 B．丁烷催化脱氢是吸热反应，丁烯的产率随温度升高而不断增大 C．随温度升高丁烯裂解生成的副产物增多，会影响丁烯的产率 D．一定温度下，控制进料比[]越小，越有利于提高丁烯的产率 【答案】C 【解析】 【详解】 A. 原料气中氢气的作用是活化固体催化剂，同时氢气也是丁烷催化脱氢的的生成物，增 大氢气的浓度，不利于该反应平衡的正向移动，由图1可知维持一定的进料比[]，有利于提高丁烯的产率，当[]过大时，丁烯的产率呈下降趋势，故A分析错误； B.由图2可知，当温度高于590oC时，由于副反的发生，导致副产物增多，而丁烯的产 率是下降的， 【点睛】本题主要考查化学反应原理在化学工艺条件选择上的应用，氢气在反应中能活化固体催化剂，从而加快化学反应速率，但同时，氢气是该反应的生成物，氢气的浓度过大，不利于反应的正向进行，故要综合两方面的因素进行分析。 2．在一定温度下，将0.40 mol NO和0.20 mol CO充入一个容积为2 L的密闭容器中进行如下反应：2NO(g)+2CO(g)N2(g)+2CO2(g) ΔH<0，反应过程中物质的物质的量随时间的变化如图所示。下列有关叙述正确的是 A．在0~6 min内v(CO2)约为1.3×10-3mol·L-1·min-1 B．第8 min时改变的条件可能是升高温度 C．该反应在第二次达到平衡时的化学平衡常数约为3.44 L·mol-1 D．该反应在8~12 min内CO的转化率为60% 【答案】C 【解析】 【详解】 化学平衡图像 1．在A （g ）＋B （g ）＝C （g ）＋D （g ）的反应体系中，C 的百分含量和时间的关系如图所示，若反应分别在400℃和100℃下进行，所得曲线分别为Q 与P ，则正反应是放热反应的图为（ ） 2．如图所示，反应2SO 2（g ）＋O 2（g ）2SO 3（g ）；△H ＜0，在不同温度、不同压强（P 1＞P 2）下达到平衡时，混合气中SO 3的体积φ（SO 3）随温度变化的曲线应为（ ） 3．用来表示可逆反应：2A （g ）＋B （g ） 2C （g ）（正反应放热）的正确图象是 下图中的（ ） 4．对于可逆反应：A 2(g)＋3B 2(g) 2AB 3(g)（正反应放热），下列图象中正 确的是（ ） 5．T ℃时，A 气体与B 气体反应生成C 气体。反应过程中A 、B 、C 浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T 1和T 2时，B 的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（ ） A ．在（t 1＋10）min 时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B ． t 1＋10）min 时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C ．T ℃时，在相同容器中，若由0.3mol·L —1 A 0.1 mol·L —1 B 和0.4 mol·L —1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增 大 6．已知可逆反应aA＋bB cC中，物质的含量A% 和C%随温度的变化曲线如图所示，下列说法正确的是 （） A．该反应在T1、T3温度时达到过化学平衡B．该 反应在T2温度时达到过化学平衡 C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向 移动 7．右图表示反应N 2（g）＋3H2（g）2NH3（g）； ΔH＝－92.2kJ/mol。在某段时间t0～t6中反应速率与 反应过程的曲线图，则氨的百分含量最高的一段时间 是（） A．t0～t1B．t2～t3C．t3～t4 D．t5～t6 8．在一定条件下，将X和Y两种物质按不同的比例放入密闭容器中反应，平衡后测得X，Y的转化率与起始时两物质的物质的量之 比n x/n y的关系如图所示，则X，Y的反应方程式可表示 为（） A．2X＋Y3Z B．3X＋2Y2Z C．X＋3Y Z D．3X＋Y Z 9．可逆反应aX（g）＋bY（g）cZ（g）在一定温 度下的一密闭容器内达到平衡后，t0时改变某一外界条 件，化学反应速率（v）－时间（t）图象如右图。则下列说法中正确的是（）A若a＋b＝c，则t0时只能是增大了容器的压强B．若a＋b＝c，则t0时只能是加入了催化剂 C．若a＋b≠c，则t0时只能是增大了容器的压强D．若a＋b≠c，则t0时只能是加入了催化剂 10．对达到平衡状态的可逆反应X＋Y Z＋W，在其他条件不变的情况下，增大压强，反应速率变化图象如右图所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体化学平衡图像专项练习题
