反激式开关电源设计详解
反激式开关电源设计详解
一、工作原理
1.开关管控制：反激式开关电源中，开关管起到了关键的作用。当输入电压施加在开关管上时，开关管处于导通状态，此时电流流经变压器和输出电路，能量存储在变压器核心中。当输入电压施加在开关管上时，开关管处于截止状态，此时能量释放，通过一对二极管和电容器形成输出脉冲电流。
2.变压器作用：反激式开关电源中的变压器主要用于将输入电压转换为所需的输出电压。在导通状态下，输入电压施加在变压器的一侧，能量存储在变压器的磁场中。在截止状态下，变压器的磁场崩溃，能量释放到输出电路中。
3.输出电路过滤：输出电流通过一对二极管和电容器形成脉冲电流。为了使输出电流更加稳定，需要通过电容器对输出电流进行滤波，降低脉冲幅度，使输出电压更加平稳。
二、基本结构
1.输入滤波电路：由于输入电源通常含有较多的噪声和干扰，为了保障开关电源的正常工作，需要在输入端添加一个滤波电路，通过滤波电容和电感将输入电压的尖峰和噪声滤除。
2.开关控制电路：开关控制电路用于对开关管进行控制，使其在合适的时机打开和关闭。常见的控制方式有定时控制和反馈控制两种。
3.开关管：开关管在反激式开关电源中起到了关键的作用。常见的开关管有MOS管、IGBT管等，其特性包括导通损耗、截止损耗和开关速度等。
4.变压器：变压器用于将输入电压变换为所需的输出电压。同时，变压器还能起到隔离输入电源和输出负载的作用，保护负载。
5.输出整流滤波电路：输出整流滤波电路用于对输出电流进行整流和滤波，使输出电压更加稳定。
三、常见设计方法
1.脉冲宽度调制（PWM）控制：PWM是一种常用的反激式开关电源控制方法，通过控制开关管的导通时间来调节输出电压和电流。PWM控制能够实现较高的效率和较低的输出波纹，但需要一定的控制电路。
2.变压器匹配设计：在设计反激式开关电源时，需要合理选择变压器的匝数比，以实现所需的输入输出电压转换。同时，还需要考虑变压器的大小和功耗。
3.输出滤波电容选择：为了提高输出电流的稳定性，需要选择合适的电容值进行滤波。电容值过大会增加开关电源的体积和成本，而电容值过小则会导致输出波纹较大。
4.开关管选择：开关管的选择要考虑开关速度、导通损耗和截止损耗等因素。在选择开关管时，需要根据输出功率和开关频率进行合理匹配。
四、总结
反激式开关电源是一种常用的电源设计方案，具有高效率、小体积和轻质等优点。本文详细介绍了反激式开关电源的工作原理、基本结构和常
见设计方法。在实际设计中，需要根据具体的需求合理选择开关管、变压器和滤波电容等参数，以实现高效稳定的电源输出。
反激式开关电源设计详解
反激式开关电源设计详解 一、工作原理 1.开关管控制：反激式开关电源中，开关管起到了关键的作用。当输入电压施加在开关管上时，开关管处于导通状态，此时电流流经变压器和输出电路，能量存储在变压器核心中。当输入电压施加在开关管上时，开关管处于截止状态，此时能量释放，通过一对二极管和电容器形成输出脉冲电流。 2.变压器作用：反激式开关电源中的变压器主要用于将输入电压转换为所需的输出电压。在导通状态下，输入电压施加在变压器的一侧，能量存储在变压器的磁场中。在截止状态下，变压器的磁场崩溃，能量释放到输出电路中。 3.输出电路过滤：输出电流通过一对二极管和电容器形成脉冲电流。为了使输出电流更加稳定，需要通过电容器对输出电流进行滤波，降低脉冲幅度，使输出电压更加平稳。 二、基本结构 1.输入滤波电路：由于输入电源通常含有较多的噪声和干扰，为了保障开关电源的正常工作，需要在输入端添加一个滤波电路，通过滤波电容和电感将输入电压的尖峰和噪声滤除。 2.开关控制电路：开关控制电路用于对开关管进行控制，使其在合适的时机打开和关闭。常见的控制方式有定时控制和反馈控制两种。
3.开关管：开关管在反激式开关电源中起到了关键的作用。常见的开关管有MOS管、IGBT管等，其特性包括导通损耗、截止损耗和开关速度等。 4.变压器：变压器用于将输入电压变换为所需的输出电压。同时，变压器还能起到隔离输入电源和输出负载的作用，保护负载。 5.输出整流滤波电路：输出整流滤波电路用于对输出电流进行整流和滤波，使输出电压更加稳定。 三、常见设计方法 1.脉冲宽度调制（PWM）控制：PWM是一种常用的反激式开关电源控制方法，通过控制开关管的导通时间来调节输出电压和电流。PWM控制能够实现较高的效率和较低的输出波纹，但需要一定的控制电路。 2.变压器匹配设计：在设计反激式开关电源时，需要合理选择变压器的匝数比，以实现所需的输入输出电压转换。同时，还需要考虑变压器的大小和功耗。 3.输出滤波电容选择：为了提高输出电流的稳定性，需要选择合适的电容值进行滤波。电容值过大会增加开关电源的体积和成本，而电容值过小则会导致输出波纹较大。 4.开关管选择：开关管的选择要考虑开关速度、导通损耗和截止损耗等因素。在选择开关管时，需要根据输出功率和开关频率进行合理匹配。 四、总结 反激式开关电源是一种常用的电源设计方案，具有高效率、小体积和轻质等优点。本文详细介绍了反激式开关电源的工作原理、基本结构和常
反激式开关电源(flyback)环路设计基础
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设 备中。它具有结构简单、成本低廉、效率高等优点，在消费电子、工 业控制和通信设备等领域被广泛应用。本文旨在介绍反激式开关电源 环路设计的基础知识，包括工作原理、设计步骤和注意事项。 一、反激式开关电源的工作原理 1.1 反激式开关电源的基本结构 反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。其中，高频变压器是反激式开关 电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关 器件则控制变压器的工作状态，实现电源的调节和稳定输出。 1.2 反激式开关电源的工作原理 反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入 电能存储在变压器的磁场中，然后再将其转换为输出电压。在工作周 期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的 调节。通过控制功率开关器件的导通时间和断态时间，可以实现对输 出电压的调节和稳定。 二、反激式开关电源环路设计的基础知识 2.1 反激式开关电源的设计步骤 （1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；
（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器； （3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等； （4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。 2.2 反激式开关电源环路设计的注意事项 （1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡； （2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。 三、总结 反激式开关电源环路设计是电源设计中的重要一环，正确的设计能保证电源的性能、稳定性和可靠性。通过本文的介绍，相信读者对反激
反激式(RCD)开关电源原理及设计
因该电源是公司产品的一个配套使用，且各项指标都不是要求太高，故选用最常用的反激拓扑，这样既可以减小体积（给的体积不算大），还能降低成本，一举双的！ 反激拓扑的前身是Buck-Boost变换器，只不过就是在Buck-Boost变换器的开关管和续流二极管之间放入一个变压器，从而实现输入与输出电气隔离的一种方式，因此，反激变换器也就是带隔离的Buck-Boost变换器。 先学习下Buck-Boost变换器 工作原理简单介绍下 1.在管子打开的时候，二极管D1反向偏置关断，电流Is流过电感L，电感电流IL 线性上升，储存能量！ 2.当管子关断时，电感电流不能突变，电感两端电压反向为上负下正，二极管D1 正向偏置开通！给电容C充电及负载提供能量！ 3.接着开始下个周期！ 从上面工作可以看出，Buck-Boost变换器是先储能再释放能量，VS不直接向输出提供能量，而是管子打开时，把能量储存在电感，管子关断时，电感向输出提供能量！ 根据电流的流向，可以看出上边输出电压为负输出！ 根据伏秒法则 Vin*Ton=Vout*Toff Ton=T*D Toff=T*(1-D) 代入上式得
Vin*D=Vout*(1-D) 得到输出电压和占空比的关系Vout=Vin*D/(1-D) 看下主要工作波形 从波形图上可以看出，晶体管和二极管D1承受的电压应力都为Vs+Vo（也就是Vin+Vout）； 再看最后一个图，电感电流始终没有降到0，所以这种工作模式为电流连续模式（Ccm模式）。 如果再此状态下把电感的电感量减小，减到一定条件下，会出现这个波形！
从上图可以看出，电感电流始终降到0后再到最大，所以这种模式叫不连续模式 （DCM模式）。 把上边的Buck-Boost变换器的开关管和续流管之间加上一个变压器就会变成反激变换器！ 还是和上边一样，先把原理大概讲下： 1.开关开通，变压器初级电感电流在输入电压的作用下线性上升，储存能量。变压 器初级感应电压到次级，次级二极管D反向偏置关断。 2.开关关断，初级电流被关断，由于电感电流不能突变，电感电压反向（为上负下 正），变压器初级感应到次级，次级二极管正向偏置导通，给C充电和向负载提供能量！ 3.开始下个周期。以上假设C的容量足够大，在二极管关断期间（开关开通期间） 给负载提供能量！ 咱先看下在理想情况下的VDS波形
反激式开关电源设计资料要点
反激式开关电源设计资料 前言 反激式开关电源的控制芯片种类非常丰富，芯片厂商都有自己的专用芯片，例如UC3842、UC3845、OB2262、OB2269、TOPSWITCH 等等。虽然控制芯片略有不同，但是反激式开关电源的拓扑结构和电路原理基本上是一样的，本资料以UC3842为控制芯片设计了一款反激式开关电源。 单端反激式开关稳压电源的基本工作原理如下： D1 T R L 图1 反激式开关电源原理图 当加到原边主功率开关管Q1的激励脉冲为高电平使Q1导通时，直流输入电压V IN加载原边绕组N P两端，此时因副边绕组相位是上负下正，使整流管D1反向偏置而截止；当驱动脉冲为低电平使Q1截止时，原边绕组N P两端电压极性反向，使副边绕组相位变为上正下负，则整流管被正向偏置而导通，此后存储在变压器中的磁能向负载传递释放。因单端反激式电源只是在原边开关管到同期间存储能
量，当它截止时才向负载释放能量，故高频变压器在开关工作过程中，既起变压隔离作用，又是电感储能元件。因此又称单端反激式变换器是一种“电感储能式变换器”。 学习了反激式开关电源的工作原理之后，我们可以自行设计一款电源进行调试。开关电源是一门实验科学，理论知识的学习是必不可少的，但是光掌握了理论知识是远远不够的，还要多做实验，测试不同环境不同参数下的电源工作情况，这样才能对电源有更深的认识。除此之外，掌握大量的实验数据可以对以后设计电源和电源的优化提供很大帮助，可以更快速更合理的设计出一款新电源或者排除一些电源故障。通过阅读下面的章节，可以使你对电源从原理理解到设计能力有一个快速的提升。
第一章 电源参数的计算 第一步，确定系统的参数。我们设计一个电源首先要确定电源工作在一个什么样的环境，比如说输入电压的范围、频率、网侧电压是否纯净，接下来是电源的输出能力包括输出电压、电流和纹波大小等等。先要确定这些相关因素，才能更好的设计出符合标准的电源。我们在第二章会详细介绍如何利用这些参数设计电源。 输入电压范围（V line min 和V line max ）； 输入电压频率（f L ）； 输出电压（V O ）； 输出电流（I O ）； 最大输出功率 （P 0）。 效率估计（E ff ）：需要估计功率转换效率以计算最大输入功率。如果没有参考数据可供使用，则对于低电压输出应用和高电压输出应用，应分别将E ff 设定为0.8~0.85。 利用估计效率，可由式（1-1）求出最大输入功率。 O IN ff P P E = （1-1） 第二步：确定输入整流滤波电容（C DC ）和DC 电压范围。 最大DC 电压纹波计算： max DC V ?= （1-2） 式（1-2）中，D ch 为规定的输入整流滤波电容的充电占空比。其 典型值为0.2。对于通用型输入（85~265Vrms ），一般将max V DC ?设定为
反激式(RCD)开关电源原理及设计
反激式(RCD)开关电源原理及设计 [导读]反激拓扑的前身是Buck-Boost变换器，只不过就是在Buck-Boost变换器的开关管和续流二极管之间放入一个变压器，从而实现输入与输出电气隔离的一种方式，因此，反激变换器也就是带隔离的Buck-Boost变换器。 关键词：反激式开关电源 因该电源是公司产品的一个配套使用，且各项指标都不是要求太高，故选用最常用的反激拓扑，这样既可以减小体积（给的体积不算大），还能降低成本，一举双的！ 反激拓扑的前身是Buck-Boost变换器，只不过就是在Buck-Boost变换器的开关管和续流二极管之间放入一个变压器，从而实现输入与输出电气隔离的一种方式，因此，反激变换器也就是带隔离的Buck-Boost变换器。 先学习下Buck-Boost变换器 工作原理简单介绍下 1.在管子打开的时候，二极管D1反向偏置关断，电流Is流过电感L，电感电流IL线性上升，储存能量！ 2.当管子关断时，电感电流不能突变，电感两端电压反向为上负下正，二极管D1正向偏置开通！给电容C充电及负载提供能量！ 3.接着开始下个周期！ 从上面工作可以看出，Buck-Boost变换器是先储能再释放能量，VS不直接向输出提供能量，而是管子打开时，把能量储存在电感，管子关断时，电感向输出提供能量！
根据电流的流向，可以看出上边输出电压为负输出！ 根据伏秒法则 Vin*Ton=Vout*Toff Ton=T*D Toff=T*（1-D） 代入上式得 Vin*D=Vout*（1-D） 得到输出电压和占空比的关系Vout=Vin*D/（1-D） 看下主要工作波形 从波形图上可以看出，晶体管和二极管D1承受的电压应力都为Vs+Vo（也就是Vin+Vout）； 再看最后一个图，电感电流始终没有降到0，所以这种工作模式为电流连续模式（Ccm模式）。 如果再此状态下把电感的电感量减小，减到一定条件下，会出现这个波形！
反激式开关电源辅助电路设计
反激式开关电源辅助电路设计 反激式开关电源是一种常见的电源设计，常用于电子设备中。为了提高开关电源的性能和稳定性，通常需要设计一些辅助电路来实现。本文将介绍反激式开关电源辅助电路的设计原理和实施方法。 我们来了解一下反激式开关电源的工作原理。反激式开关电源由输入电源、变压器、整流电路、滤波电路、开关管和控制电路等组成。其中，开关管通过开关动作来控制输入电源与变压器的耦合，从而实现输入电源能量的传递。为了提高开关电源的效率和稳定性，需要设计一些辅助电路来辅助实现开关管的控制和滤波。 一、过压保护电路 过压保护电路是反激式开关电源中重要的辅助电路之一。其作用是在输出电压超过设定值时，通过控制开关管的导通和断开来保护负载和开关管。过压保护电路通常由比较器、参考电压源和控制电路等组成。当输出电压超过设定值时，比较器会检测到这一变化，并通过控制电路来控制开关管的动作，从而实现过压保护的功能。 二、过流保护电路 过流保护电路也是反激式开关电源中常用的辅助电路之一。其作用是在输出电流超过设定值时，通过控制开关管的导通和断开来保护负载和开关管。过流保护电路通常由电流传感器、比较器和控制电路等组成。当输出电流超过设定值时，电流传感器会检测到这一变
化，并通过控制电路来控制开关管的动作，从而实现过流保护的功能。 三、温度保护电路 温度保护电路是为了防止开关电源因过热而损坏而设计的辅助电路。温度保护电路通常由温度传感器、比较器和控制电路等组成。当温度传感器检测到开关电源的温度超过设定值时，比较器会发出信号，并通过控制电路来控制开关管的动作，从而实现温度保护的功能。 四、软起动电路 软起动电路是为了减小开关电源启动时的冲击电流而设计的辅助电路。软起动电路通常由电容器、电阻器和继电器等组成。在开关电源启动时，软起动电路会通过控制继电器的动作来实现对电源的逐渐接入，从而减小冲击电流的影响。 以上是反激式开关电源辅助电路的一些常见设计。在实际应用中，根据具体的需求和要求，可能还需要设计其他辅助电路来满足特定的功能和性能要求。总之，反激式开关电源辅助电路的设计对于提高开关电源的性能和稳定性非常重要，需要根据具体情况进行合理设计和实施。
基于UC3842的多端反激式开关电源的设计与实现共3篇
基于UC3842的多端反激式开关电源的设计与实现共3篇 基于UC3842的多端反激式开关电源的设计与实现1 多端反激式开关电源是现代电子设备中广泛应用的一种电源，其特点是功率密度高、效率高、成本低，且能够适应多种电压等级的电子元器件。本文将介绍基于UC3842的多端反激式开关电源的设计与实现。 开关电源的基本原理是将来自市电的交流电转化为直流电，并通过电感和电容构成的滤波电路，提供带有稳定直流电压和电流的电源。反激式开关电源是一种常见的开关电源拓扑结构，它通过电容和电感构成的反激电路来实现AC/DC转换。 UC3842是一款常用的控制集成电路，它能够对开关管的开关频率、占空比、电压反馈等进行精确控制，以保证反激式开关电源的工作稳定性和高效性。该芯片还具备过流保护、过温保护等功能，非常适合用于电源控制电路中。 设计多端反激式开关电源的第一步是确定电路的架构和元器件。通常根据输出功率、输出电流、转换效率等因素综合考虑，选择合适的电容、电感、二极管、开关管等元器件。在此基础上，根据UC3842的控制信号要求，设计控制电路和反馈回路。 控制电路的设计是多端反激式开关电源设计的关键之一。UC3842需要提供稳定的控制信号，以保证开关管工作的可靠性和高效性。控制电路包括电流采样电路、电压采样电路等，可通过适当的电路参数设计和优化，提高控制系统的响应速度和稳定性。 反馈回路是另一重要的电路模块，它通过采集输出电压和电流信息，
实现对开关管的控制。反馈回路需要满足精度高、响应速度快的要求，以提高多端反激式开关电源的工作效率和准确性。 在确定电路架构和元器件之后，多端反激式开关电源的实现需要进行 优化和验证。这包括元器件的选型和参数设计、电路板的布局和线路 走线、电磁兼容（EMC）测试等。在实现过程中，还需要对反馈回路和 控制电路进行修整和验证，并对开关电源的电源输出特性进行测试和 分析。 总的来说，基于UC3842的多端反激式开关电源的设计和实现需要综合 考虑多种因素，包括稳定性、效率、成本等。通过合理的电路设计、 元器件选型和优化，以及反馈回路和控制电路的精细调整，可以获得 高效、稳定、成本低的多端反激式开关电源。 基于UC3842的多端反激式开关电源的设计与实现2 多端反激式开关电源是一种常见的电源类型，它能够将高电压转换为 低电压，在许多应用中都有广泛的使用。其中，UC3842是一款常见的 控制器芯片，它能够提供电源开关控制和反馈信号的处理等功能，因 此成为了多端反激式开关电源设计中的首选芯片之一。 设计过程中需要考虑的主要参数有输出电压、输出电流和电源效率等。具体的设计步骤如下： 第一步，确定输出电压和输出电流。这取决于应用的需求，需要根据 实际的使用情况来确定具体的参数。例如，对于某个应用，需要输出 12V的电压和1A的电流，那么我们就可以将这些参数作为设计的指导。 第二步，确定控制器芯片和主电路的各个元件。对于多端反激式开关 电源，需要使用开关管、变压器、大电容等元件，这些元件的选择需 要根据输出电压和电流等参数来决定。一般来说，开关管是MOSFET或IGBT，大电容则是电解电容或铝电解电容，变压器的参数需要根据输
反激式开关电源电路设计
反激式开关电源电路设计 首先，反激式开关电源的基本原理是利用开关管来开闭电源电流，从 而实现电流的快速切换。这样可以有效地提高电源的转换效率。 设计反激式开关电源的步骤如下： 1.确定输出电压和电流要求：首先需要确定电源的输出电压和电流要求，这对于选取合适的电源电路和元器件非常重要。 2.确定输入电压范围：根据使用环境和应用需求，确定电源的输入电 压范围。通常情况下，反激式开关电源的输入电压范围为100V至240V。 3.选择开关管和变压器：选择合适的开关管和变压器是设计过程中的 关键步骤。开关管需要具有高效率和可靠性，变压器需要满足电源的输入 输出要求。 4.设计开关电路：设计开关电路是反激式开关电源设计的核心部分。 开关电路的设计需要根据输入输出电压和电流的要求，选择合适的电感和 电容元件，以及适当的反馈电路。 5.设计保护电路：设计反激式开关电源的过程中，需要考虑各种保护 电路，以确保电源的安全和稳定性。常见的保护电路包括过温保护、过压 保护、过流保护等。 6.PCB布局和元件选型：进行PCB布局和元件选型是设计的最后一步。在PCB布局中，需要考虑电源电路的稳定性和EMC（电磁兼容）的问题。 在元件选型过程中，需要考虑电压和电流的要求，以及元件的可靠性和成本。
设计完成后，需要对反激式开关电源进行测试和验证。测试过程可以包括输入输出电压波形、效率和稳定性等方面的测试。 总之，反激式开关电源的设计需要考虑多个因素，包括输出电压和电流要求、输入电压范围、开关管和变压器的选择、开关电路和保护电路的设计、PCB布局和元件选型等。只有综合考虑这些因素，并进行有效的测试和验证，才能设计出稳定、高效的反激式开关电源。

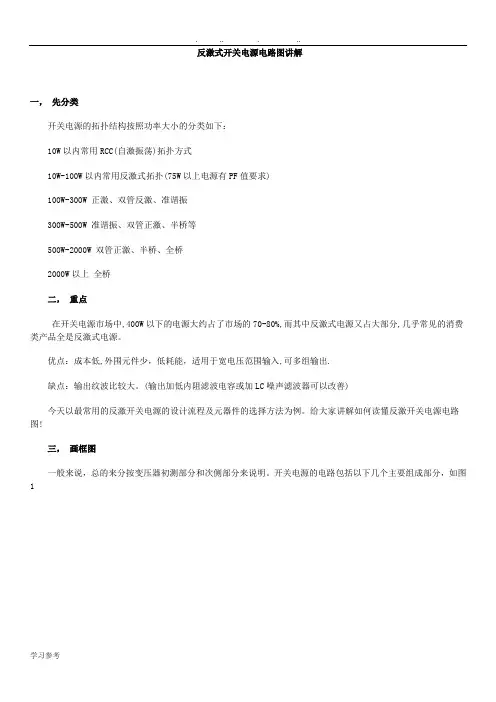

超详细的反激式开关电源电路图讲解
