Android系统架构简介
Android系统架构简介
Android系统架构简介
目前Android的Linuxkernel控制包括安全、存储器管理、进程管理、网络堆叠、驱动程序模型等。下载Android源码之前，先要
安装其构建工具Repo来初始化源码。Repo是Android用来辅助Git
工作的一个工具。
应用程序
Android系统是基于Linux内核开发，使用Java作编程语言，
使界面到功能，都有层出不穷的变化，其中Activity等同于J2ME
的MIDlet，一个Activity类别负责创建视窗，一个活动中的
Activity就是在foreground(前景)模式，背景执行的程序叫做Service。两者之间透过由ServiceConnection和AIDL连结，达到
复数程序同时执行的效果。如果执行中的Activity全部画面被其他Activity取代时，该Activity便被停止，甚至被系统清除。
View等同于J2ME的Displayable，程序人员可以透过View类别与“XMLlayout”档将UI放置在视窗上，并可以利用View打造出所
谓的Widgets，其实Widget只是View的一种，所以可以使用xml
来设计layout。至于ViewGroup是各种layout的基础抽象类别，ViewGroup之内还可以有ViewGroup。View的构造函数不需要在Activity中调用，但是Displayable的是必须的，在Activity中，要通过findViewById()来从XML中获取View，Android的View类
的显示很大程度上是从XML中读取的。View与事件息息相关，两者
之间透过Listener结合在一起，每一个View都可以注册eventlistener，例如：当View要处理用户触碰的事件时，就要向Android框架注册View.OnClickListener。另外还有Image等同于
J2ME的BitMap。
中介软件
操作系统与应用程序的沟通桥梁，并用分为两层：函数层和虚拟机器。Bionic是Android改良libc的版本。Android包含了
Chrome浏览器引擎。Surfaceflinger是就2D或3D的'内容显示到
萤幕上。Android使用工具链为Google自制的BionicLibc。
Android采用OpenCORE作为基础多媒体框架。OpenCORE可分7
大块：PVPlayer、PVAuthor、Codec、PacketVideoMultimediaFramework(PVMF)、OperatingSystemCompatibilityLibrary(OSCL)、Common、OpenMAX。
Android使用Skia为核心图形引擎，搭配OpenGL/ES。Skia与LinuxCairo功能相当，但相较于LinuxCairo，Skia功能还只是阳
春型的。2005年Skia公司被Google收购，2007年初，SkiaGL源
码被公开，目前Skia也是GoogleChrome的图形引擎。
Android的多媒体资料库采用SQLite资料库系统。资料库又分
为共用资料库及私用资料库。用户可透过ContentProvider类别获
取共用资料库。
Android的中间层多以Java实现，4.4版之前使用特殊的
Dalvik虚拟机器。Dalvik虚拟机器是一种“暂存器型态”的Java
虚拟机器，变数皆存放于暂存器中，虚拟机器的指令相对减少。5.0
版起改用AndroidRuntime(ART)。
Dalvik虚拟机器可以有多个实例，每个Android应用程序都用
一个自属的Dalvik虚拟机器来执行，让系统在执行程序时可达到最
优化。Dalvik虚拟机器并非执行Java字节码，而是执行一种称
为.dex格式的档案。
硬件抽像层(HAL)
Android的硬件抽像层是能以封闭源码形式提供硬件驱动模块。HAL的目的是为了把Androidframework与Linuxkernel隔开，让Android不至过度依赖Linuxkernel，以达成“内核独
立”(kernelindependent)的概念，也让Androidframework的开发
能在不考量驱动程序实现的前提下进行发展，以达到垄断GPU市场
的目的。
HALstub是一种代理人的概念，stub是以*.so档的形式存在。Stub向HAL“提供”操作函数，并由Androidruntime向HAL获取stub的操作，再回调这些操作函数。HAL里包含了许多的stub(代
理人)。Runtime只要说明“类型”，即moduleID，就可以获取操作
函数。
编程语言
Android是执行于Linuxkernel之上，但并不是GNU/Linux。因
为在一般GNU/Linux里支持的功能，Android大都没有支持，包括Cairo、X11、Alsa、FFmpeg、GTK、Pango及Glibc等都被移除掉了。Android又以bionic取代Glibc、以Skia取代Cairo、再以opencore取代FFmpeg等等。Android为了达到商业应用，必须移除
被GNUGPL授权证所约束的部分，Android并没有用户层驱动(userspacedriver)这种东西。所有的驱动还是在内核空间中，并以HAL隔开版权问题。bionic/libc/kernel/并非标准的内核头文件(kernelheaderfiles)。Android的内核头文件是利用工具由Linux
内核的头文件所产生的，这样做是为了保留常数、资料结构与宏。
Android的核心基于Linux，除了核心之外，则是中介层、数据
库元和用C/C++编写的API以及应用程序框架。Android的应用程序
通常以Java数据库元为基础编写，运行程序时，应用程序的代码会
被即时转变为Dalvikdex-code(DalvikExecutable)，然后Android
操作系统通过使用即时编译的Dalvik虚拟机来将其运行。
Android系统架构详解
Android系统架构详解 Android系统架构由5部分组成， 分别是：Linux Kernel、Android Runtime、Libraries、Application Framework、Applications。 1、Linux Kernel Android relies on Linux version 2.6 for core system services such as security, memory management, process management, network stack, and driver model. The kernel also acts as an abstraction layer between the hardware and the rest of the software stack. Android基于Linux 2.6提供核心系统服务，例如：安全、内存管理、进程管理、网络堆栈、驱动模型。Linux Kernel也作为硬件和软件之间的抽象层，它隐藏具体硬件细节而为上层提供统一的服务。如果你学过计算机网络知道OSI/RM，就会知道分层的好处就是使用下层提供的服务而为上层提供统一的服务，屏蔽本层及以下层的差异，当本层及以下层发生了变化不会影响到上层。也就是说各层各尽其职，各层提供固定的SAP（Service Access Point），专业点可以说是高内聚、低耦合。如果你只是做应用开发，就不需要深入了解Linux Kernel层。 2、Android Runtime Android includes a set of core libraries that provides most of the functionality available in the core libraries of the Java programming language. Android包括一个核心库的集合，她们提供了Java编程语言的核心库中的绝大多数功能。 Every Android application runs in its own process, with its own instance of the Dalvik virtual
Android系统架构简介
Android系统架构简介 Android系统架构简介 目前Android的Linuxkernel控制包括安全、存储器管理、进程管理、网络堆叠、驱动程序模型等。下载Android源码之前，先要 安装其构建工具Repo来初始化源码。Repo是Android用来辅助Git 工作的一个工具。 应用程序 Android系统是基于Linux内核开发，使用Java作编程语言， 使界面到功能，都有层出不穷的变化，其中Activity等同于J2ME 的MIDlet，一个Activity类别负责创建视窗，一个活动中的 Activity就是在foreground(前景)模式，背景执行的程序叫做Service。两者之间透过由ServiceConnection和AIDL连结，达到 复数程序同时执行的效果。如果执行中的Activity全部画面被其他Activity取代时，该Activity便被停止，甚至被系统清除。 View等同于J2ME的Displayable，程序人员可以透过View类别与“XMLlayout”档将UI放置在视窗上，并可以利用View打造出所 谓的Widgets，其实Widget只是View的一种，所以可以使用xml 来设计layout。至于ViewGroup是各种layout的基础抽象类别，ViewGroup之内还可以有ViewGroup。View的构造函数不需要在Activity中调用，但是Displayable的是必须的，在Activity中，要通过findViewById()来从XML中获取View，Android的View类 的显示很大程度上是从XML中读取的。View与事件息息相关，两者 之间透过Listener结合在一起，每一个View都可以注册eventlistener，例如：当View要处理用户触碰的事件时，就要向Android框架注册View.OnClickListener。另外还有Image等同于 J2ME的BitMap。 中介软件
Android体系结构
Android体系结构 android 平台大的方面的层次可以划分成三个层次,包括一个操作系统,中间件与应用程序,android 的系统框架图如下: 图中的软件层次自上而下分成4个层次 1. 应用程序(Application) 2. 用用程序框架(Application Framework) 3. 各种类库(Libraries)与android运行时(Adnorid Runtime) 4. 操作系统(OS) 一、应用程序(Application) 应用层就是与用户交互的一个层次,用户可以瞧得见的一些应用,用户可以操作。这类应用基本都就是通过Java语言编写的独立的能够完成某些功能的应用程序。Android本身提供了桌面(Home),联系人(Contacts),拨打电话(Phone),浏览器(Browers)等很多基本的应用程序。开发人员可以使用应用框架提供的API编写自己的应用程序,普通开发人员要做的事情就就是开应用层的程序提供该广大消费者使用。 二、应用程序框架(Application Framework) 普通开发者可以使用Android基本应用程序使用的系统API,android 应用框架中的各个模块都可以被复用,各种服务也可以被复用,理解了这个机制,开发人员可以更好的更轻松的开发出优秀的android应用。 开发过程中常用到的基本框架组件如下:
1. 一组View(UI 组件),这些UI组件包括Button(按钮),EidtView(文本框),TextView(标签),List(列表) 等等,灵活运用这些组件可以快速方便的创建良好的用户交互界面。 2. Content Providers(内容提供者),听起来有点抽象,通俗的理解Content Provider 就就是提供一种 服务,通过这种服务应用程序之间可以实现数据的互相访问与共享,比如通讯录的存储就使用了这种服务,其它应用也可以访问通讯录中存储的联系人信息。 3. Resource Manager 顾名思义就就是资源管理,android中的资源很多包括图片,用户界面(Layout xml),字体,颜色,UI组件的Id等等都可以称之为资源,这些丰富的资源,都就是通过Resource Manager来统一进行管理。 4. Notification Manager(消息通知管理),它在不影响用户正常操作与使用设备的时候在状态栏上提供 消息的提示。比如有短信来的时候,android自动会将这个消息提示在状态栏上,用户可以及时的瞧到。 5. Activity Manager(活动管理),Activity管理着应用程序的生命周期,并且控制着应用的导航,扮演控 制器的角色。每个Activity类似于Windows应用中的一个wendow。一般的应用都就是通过一个个Activity 交互构成的。 6. Window Manager(窗口管理),管理所有启动的窗口。 7. Location Manager(位置管理),用来管理地图服务的相关功能。 8. Telephoney Manager(电话管理),用来管理有关的电话的相关功能。 9. Package Manager(包管理),管理所有的安装在android系统内的应用程序。 三、库(Libraries)与运行环境(RunTime) 这部分内容开始涉及底层,开发普通的应用不会直接对这个层进行操作。这层中包含了一组类库(Libraries)与运行时(RunTime), 1. 系统C库(libc),一个从BSD集成来的标准C系统函数库(libc)它就是专门为基于嵌入式Linux的设 备定制的。 2. 媒体库(Media Framework),基于PackeVideo OpenCore,该库支持多种常用的音频,视频格式以及 回放与录制,同时支持静态图像文件。编码格式包括:MPEG4、H、264,MP3、AAC、AMR、JPG、PNG。 3. Surface Manager 对显示子系统的管理,并且为多个应用提供2D,3D图层的无缝融合。 4. WebKit,一个最新的web浏览器引擎,用来支持Andiroid浏览器或者嵌入的web视图。 5. SGL 底层的2D图形引擎。 6. OPENGL|ES,基于OpenGL ES 1、0 APIs实现,该库可以使用硬件3D加速或者使用高度优化的 3D软加速。 7. FreeType,位图(bitmap)与适量(vector)字图显示支持。 8. SQLite,一个对所有应用程序可用,功能强大的轻量级关系型数据库引擎。 9. Core Libraries 该核心库提供了Java编程语言核心库的大多数功能。 10. Dalvik VM, android平台的一个虚拟机,它相当于PC中Java的虚拟机JVM。 四、操作系统(OS) Android 的核心系统服务依赖于Linux 2、6 内核,操作系统为Android提供的服务包括: 1. 安全性(Security)。 2. 内存管理(Memory Management) 3. 进程管理(Process Management) 4. 网络堆栈(Network Stack) 5. 驱动程序模型(Driver Model)包含以下这些常规的驱动程序: (1)Display Driver (2)Keypad Driver
(完整word版)ios与android系统架构
系统包（运行架构） Android Ios Android系统的优先级响应层级是Application（应用层）--Framework（框架层）--Library （运行库及显示）--Kernal（内核层）架构，和显示相关的图形图像处理这一部分属于Library，可以看到到第三位才是它，当触摸屏幕之后Android系统首先会激活应用，框架然后才是屏幕最后是核心架构。 iOS对屏幕反应的优先级是最高的，它的响应顺序依次为Touch（触摸显示）--Media（媒体）--Service（服务）--Core（内核）架构，换句话说当用户只要触摸接触了屏幕之后，系统就会最优先去处理屏幕显示也就是Touch这个层级，然后才是媒体（Media），服务（Service）以及Core架构。 应用程序框架层
Linux内核层 Android是基于Linux2.6内核，其核心系统服务如安全性、内存管理、进程Android 内核分析 一、内核在操作系统中的地位 Android基于Linux操作系统由硬件、系统内核、系统服务和应用程序等四大部分组成。其中内核是核心的部分，其主要作用在于与计算机硬件进行交互实现对硬件的编程控制和接口操作调度访问硬件资源同时向应用程序提供一个高级的执行环境和对硬件的虚拟接口。主要功能包括中断服务程序、进程调度程序、进程地址空间的内存管理、进程间通信。内核与普通应用程序不同，其拥有所有硬件设备的访问权限以及启动时即划分的受保护的内存空间。 二、Android内核和标准的Linux内核一样，Android内核主要实现内存管理、进程调度、进程间通信等功能。 Android内核是在标准Linux内核的基础上修改而成。为了适应嵌入式硬件环境和移动应用程序的开发Android对标准Linux内核进行了一定的修改。经过与标准Linux内核源代码进行详细对比可以发现Android内核与标准Linux内核在文件系统、进程间通信机制、内存管理等方面存在不同。 文件系统不同于桌面系统与服务器，移动设备大多采用的不是硬盘而是采用Flash作为存储介质，因此Android内核中增加了标准Linux内核中没有采纳的YAFFS2文件系统。 YAFFS2按层次结构设计分为文件管理接口、内部实现层和NAND简化了其本身与系统的接口设计能更方便地集成到系统当中。 进程间通信机制Android增加了一种进程间的通信机制IPCBinder，Binder通过守护进程ServiceManager管理系统中的服务，负责进程间的数据交换。各进程通过Binder访问同一块共享内存以达到数据通信的机制。从应用层的角度看进程通过访问数据守护进程获取用于数据交换的程序框架接口,调用并通过接口共享数据，而其他进程要访问数据也只需与程序框架接口进行交互方便了程序员开发需要交互数据的应用程序。 内存管理在内存管理模块Android内核采用了一种不用于标准Linux内核的低内存管理策略。在标准Linux内核当中使用一种叫做OOM（OutofMemory)的低内存管理策略，当内存不足时系统检查所有的进程并对进程进行限制评分获得最高分的进程将被关闭。Android新增加了一种内存共享的处理方式Ashmem。通过Ashmem进程间可以匿名自由共享具名的内存块这种共享方式在标准Linux当中不被支持。经过分析Android内核由标准Linux内核修改而来，因此继承了Linux内核的各种优点保留了标准Linux内核的主体架构。 同时Android按照移动设备的需求在文件系统、内存管理、进程间通信机制、电源管理等方面进行了修改添加相关的驱动程序和一些必要的新功能，但是与大多数精简的嵌入式Linux操作系统相比Android很大程度上保留了标准Linux的基本架构，因此Android系统应用范围更加广泛拓展性更强。
安卓系统文件夹结构及其文件解析(详细)
安卓系统文件夹及其文件解析 打开Android文件管理器，会发现里面数十个英文名称命名的文件夹罗列其中，很多功能我们可以从其名字上略有所知，内部大批量的文件却让我们有些一头雾水。这些文件是什么?有什么用?我们能不能删?这些都是我们脑中充满疑问的。现在将将Android手机内部文件夹的架构和各文件的功能描述介绍给大家，让大家自己手机的内部资源有个比较透彻的理解，同时也避免了用户误删造成的数据丢失和系统崩溃。 【文件夹功能简介】 \system\app 这个里面主要存放的是常规下载的应用程序，可以看到都是以APK格式结尾的文件。在这个文件夹下的程序为系统默认的组件，自己安装的软件将不会出现在这里，而是\data\文件夹中。 \system\bin 这个目录下的文件都是系统的本地程序，从bin文件夹名称可以看出是binary二进制的程序，里面主要是Linux 系统自带的组件(命令) \system\etc 从文件夹名称来看保存的都是系统的配置文件，比如APN接入点设置等核心配置。 \system\fonts 字体文件夹，除了标准字体和粗体、斜体外可以看到文件体积最大的可能是中文字库，或一些unicode字库，从T-Mobile G1上可以清楚的看到显示简体中文正常，其中DroidSansFallback.ttf文件大小。 \system\framework framework主要是一些核心的文件，从后缀名为jar可以看出是是系统平台框架。 \system\lib lib目录中存放的主要是系统底层库，一些so文件，如平台运行时库。 \system\media \system\media\audio 铃声音乐文件夹，除了常规的铃声外还有一些系统提示事件音。 \system\sounds 默认的音乐测试文件，仅有一个test.mid文件，用于播放测试的文件。 \system\usr 用户文件夹，包含共享、键盘布局、时间区域文件等。 \system\app 这个里面主要存放的是常规下载的应用程序，可以看到都是以APK格式结尾的文件。在这个文件夹下的程序为系统默认的组件，自己安装的软件将不会出现在这里，而是\data\文件夹中。 \system\app\AlarmClock.apk 闹钟
Android体系结构
android 平台大的方面的层次可以划分成三个层次，包括一个操作系统，中间件和应用程序，android 的系统框架图如下： 图中的软件层次自上而下分成4个层次 1.应用程序（Application） 2.用用程序框架（Application Framework） 3.各种类库（Libraries）和android运行时（Adnorid Runtime） 4.操作系统（OS） 一.应用程序（Application） 应用层是和用户交互的一个层次，用户可以看得见的一些应用，用户可以操作。这类应用基本都是通过Java语言编写的独立的能够完成某些功能的应用程序。 Android本身提供了桌面（Home），联系人（Contacts），拨打电话（Phone），浏览器(Browers）等很多基本的应用程序。开发人员可以使用应用框架提供的API编写自己的应用程序，普通开发人员要做的事情就是开应用层的程序提供该广大消费者使用。 二.应用程序框架（Application Framework） 普通开发者可以使用Android基本应用程序使用的系统API，android 应用框架中的各个模块都可以被复用，各种服务也可以被复用，理解了这个机制，开发人员可以更好的更轻松的开发出优秀的android应用。开发过程中常用到的基本框架组件如下： 1.一组View（UI 组件），这些UI组件包括Button(按钮），EidtView（文本框），TextView（标 签），List（列表）等等，灵活运用这些组件可以快速方便的创建良好的用户交互界面。 2.Content Providers（内容提供者），听起来有点抽象，通俗的理解Content Provider 就是提供 一种服务，通过这种服务应用程序之间可以实现数据的互相访问和共享，比如通讯录的存储就使用了这种服务，其它应用也可以访问通讯录中存储的联系人信息。 3.Resource Manager 顾名思义就是资源管理，android中的资源很多包括图片，用户界面（Layout xml），字体，颜色，UI组件的Id等等都可以称之为资源，这些丰富的资源，都是通过Resource Manager 来统一进行管理。 4.Notification Manager(消息通知管理），它在不影响用户正常操作和使用设备的时候在状态栏上 提供消息的提示。比如有短信来的时候，android自动会将这个消息提示在状态栏上，用户可以及时的看到。
安卓系统架构分析
1、Android系统架构图： 分析： 第一层：Linux操作系统和驱动(Linux kernel):由C语言实现。 Android核心系统服务依赖于Linux2.6内核，包括：安全性、内存管理、进程管理、网络协议、驱动模型。Linux内核也作为硬件和软件栈之间的抽象层。 除了标准的Linux内核外，Android还增加了内核的驱动程序：Binder(IPC)驱动、显示驱动、输入设备驱动、音频系统驱动、摄像头驱动、WiFi驱动、蓝牙驱动、电源管理。 第二层：本地框架和Java运行环境(LIBRARIES和ANDROID RUNTIME)本地框架是有C/C++实现。包含C/C++库，被Android系统中不同组件使用，它们通过Android应用程序框架为开发者进行服务。 系统C库：(libc)从BSD继承过来的标准的C系统函数库，专门是为基于嵌入式Linux的设备定制的库。
多媒体库：基于PackerVideo的OpenCore；该库支持多种常用的音频、视频格式回放和录制，支持多种媒体格式的编和解码格式。 Suface Manager：显示子系统管理器，并且为多个应用程序提供2D和3D图层的无缝融合。 LibWebCore：一个最新的Web浏览器引擎，支持Android浏览器，以及一个可嵌入式的Web视图。 SGL：Skia图形库，底层的2D图形引擎。 3D libraries：基于OpenGL ES1.0API的实现；该库可以使用硬件3D加速（如果可用），或者使用高度优化的3D软加速。 FreeType：位图(bitmap)和矢量(vector)字体显示。 Android运行环境(ANDROID RUNTIME):提供了Java编程语言核心库的大多数功能,由Dalvik Java虚拟机和基础的Java类库组成。 Dalvik是Android中使用的Java虚拟机，每个Android应用程序都在自己的进程中运行，都拥有一个独立的Dalvik虚拟机实例。 Dalvik被设计成一个可以同时高效运行多个虚拟机实例的虚拟系统。执行后缀名为.dex的Dalvik可执行文件，该格式的文件 Java a 针对小内存使用做出了优化。同时虚拟机是基于寄存器的，所有的类都是有Jav dx””工具 编译器编译，然后通过SDK中的“dx 转化为.dex格式由虚拟机执行。 Dalvik虚拟机依赖于Linux内核的一些功能，比如线程机制和底层内存管理机制。第三层：Android应用框架(ANDROID FRAMEWORK) 在Android系统中，开发人员也可以完全访问核心应用程序所使用的API框架。包含的框架入上图（不在陈述） 第四层：Android应用程序(APPLICATIONS) 注意:Android应用程序都是有Java语言编写的。用户开发的Android应用程序和Android的核心应用程序是同一层次的，它们都是基于Android的系统API 构建的。
Android System 系统镜像文件结构
Android系统文件夹结构解析 \\system\\app 这个里面主要存放的是常规下载的应用程序，可以看到都是以APK格式结尾的文件。在这个文件夹下的程序为系统默认的组件，自己安装的软件将不会出现在这里，而是\\data\\文件夹中。下面是详细的介绍: \\system\\app\\AlarmClock.apk 闹钟 \\system\\app\\AlarmClock.odex \\system\\app\\Browser.apk 浏览器 \\system\\app\\Browser.odex \\system\\app\\Bugreport.apk Bug报告 \\system\\app\\Bugreport.odex \\system\\app\\Calculator.apk 计算器 \\system\\app\\Calculator.odex \\system\\app\\Calendar.apk 日历 \\system\\app\\Calendar.odex \\system\\app\\CalendarProvider.apk 日历提供 \\system\\app\\CalendarProvider.odex \\system\\app\\Camera.apk 照相机 \\system\\app\\Camera.odex \\system\\app\\com.amazon.mp3.apk 亚马逊音乐 \\system\\app\\Contacts.apk 联系人 \\system\\app\\Contacts.odex \\system\\app\\DownloadProvider.apk 下载提供 \\system\\app\\DownloadProvider.odex \\system\\app\\DrmProvider.apk DRM数字版权提供 \\system\\app\\DrmProvider.odex \\system\\app\\Email.apk 电子邮件客户端 \\system\\app\\Email.odex \\system\\app\\FieldTest.apk 测试程序 \\system\\app\\FieldTest.odex \\system\\app\\GDataFeedsProvider.apk GoogleData提供 \\system\\app\\GDataFeedsProvider.odex \\system\\app\\Gmail.apk Gmail电子邮件 \\system\\app\\Gmail.odex \\system\\app\\GmailProvider.apk Gmail提供
Android整体架构
Android整体架构 谈谈你对android系统(体系)架构的理解 Linux操作系统为核心，从下往上，依赖关系。 1.应用程序层：包括系统应用以及第三方应用。 2.应用程序框架：提供应用开发所必须的一些API框架，是软件复用的重 要手段 3.库：android运行时(核心包(相当于JDK提供的包)，虚拟机(优化过的 JVM));C/C++的一些库 4.Linux核心：提供了电源管理、进程调度、内存管理、网络协议栈、驱动 模型等核心系统服务 android中的四大组件以及应用场景 1.Activity：在Android应用中负责与用户交互的组件。 2.Service：常用于为其他组件提供后台服务或者监控其他组件的运行状 态。经常用来执行一些耗时操作。 3.BroadcastReceiver：用于监听应用程序中的其他组件。 4.ContentProvider：Android应用程序之间实现实时数据交换。 1、Activity的生命周期
生命周期：对象什么时候生，什么时候死，怎么写代码，代码往那里写。 注意： 1.当打开新的Activity，采用透明主题的时候，当前Activity不会回调 onStop 2.onCreate和onDestroy配对，onStart和onStop配对(是否可见)， onResume和onPause配对(是否在前台，可以与用户交互)
3.打开新的Activity的时候，相关的Log为： 1. Main1Activity: onPause 2. Main2Activity: onCreate 3. Main2Activity: onStart 4. Main2Activity: onResume 5. MainA1ctivity: onStop 异常状态下的生命周期： 资源相关的系统配置发生改变或者资源不足：例如屏幕旋转，当前Activity会销毁，并且在onStop之前回调onSaveInstanceState保存数据，在重新创建Activity的时候在onStart之后回调onRestoreInstanceState。其中Bundle 数据会传到onCreate(不一定有数据)和onRestoreInstanceState(一定有数据)。 防止屏幕旋转的时候重建，在清单文件中添加配置： 1. android:configChanges="orientation" 2、Fragment的生命周期
Android系统架构概述
Android的架构图如下，图中按照功能结构及面向人群进行划分，可以看出Android分成三个部分： 应用部分：包含在Android设备上运行的所有应用，它们是Android系统中直接面向用户的部分。 核心部分：Android系统中核心的功能实现，包括应用框架、核心类库等，每个Android 应用的开发者，都是在此基础上进行应用开发的。 底层部分：主要指Android寄宿的Linux操作系统及相关驱动。通常来说，只有硬件厂商和从事Android移植的开发者，才会基于此来进行开发。 除了上述划分方式以外，从系统实际的架构模型来看，Android则可以分成以下几个层次：
应用层 框架层 运行时 核心类库 硬件抽象层 Linux内核 本文的后续内容将针对以上各层逐一进行分析。 1.1.1应用层 对于普通的用户而言，只能通过具体的应用来判断移动平台的优劣。即便一个移动平台具有最华丽的技术，但是如果不能给用户提供最得心应手的应用，顶多也只能赢得无冕之王的名头，而无法抓住用户的心，赢得市场的认可。 Android应用层由运行在Android设备上的所有应用共同构成，它不仅包括通话、短信、联系人等系统应用(随Android系统一起预装在移动设备上)，还包括其他后续安装到设备中的第三方应用。 第三方应用都是基于Android提供的SDK(Software Development Kit)进行开发的，并受到SDK接口的约束。而预装在设备中的系统应用，则可以调用整个框架层的接口和模块，其中的很多接口在SDK中是隐藏的，因此，系统应用具有比第三方应用更多的权利。 Android的应用都是基于Java语言来开发的，但在很多应用(尤其是游戏)中，需要进行大规模的运算和图形处理，以及使用开源C/C++类库。通过Java来实现，可能会有执行效率过低和移植成本过高等问题。因此在Android开发中，开发者可以使用C/C++来实现底层模块，并添加JNI(Java Native Interface)接口与上层Java实现进行交互，然后利用Android提供的交叉编译工具生成类库并添加到应用中。 为了让应用开发者能够绕过框架层，直接使用Android系统的特定类库，Android还提供了NDK(Native Development Kit)，它由C/C++的一些接口构成，开发者可以通过它更高效地调用特定的系统功能。 但在Android上，开发者通常只能使用C/C++编写功能类库，而不是整个应用。这是因为，诸如界面绘制、进程调度等核心机制是部署在框架层并通过Java来实现的，应用只有按照它们规定的模式去编写特定的Java模块和配置信息，才能够被识别、加载和执行。 小贴士从Android 2.3(API 9)开始，新增了android.app.NativeActivity类，它是通过调用

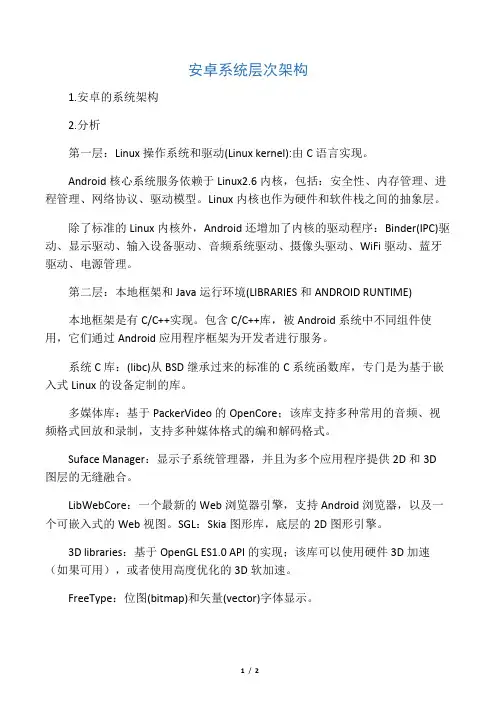

安卓系统层次架构
