雷达大数据处理步骤及效果展示

雷达数据处理步骤及效果展示

一、隧道衬砌质量检测数据处理步骤

1、打开软件RADAN，选择文件夹View→Customize→Directories；

2、打开文件File→Open(*.dzt)；

3、扫描信息预编辑：选择一段扫描剖面，切除多余扫描信息Cut，保存特定扫描剖面；

4、文件测量方向反转：打开文件，选择File→Save As ，打勾，另存；

5、距离信息编辑：（1）编辑文件头内的距离信息Edit→File Header, 扫描/

米[scans/m], 米/标记[m/mark]，（2）编辑用户标记，（3）距离归一化处理；

6、里程编辑：Edit→File Header →3D option→X start输入里程起点坐标；

7、水平幅度调整：Process→Horizontal scale（叠加stacking、抽道skipping、加密stretching）；

8、调整地面反射信号位置：方法有两种，（1）Edit→File Header→position(ns)，（2）Process→Correct Position→delta pos (ns)；

9、介电常数调整：利用经验或钻孔获得介电常数，通过Edit→File

Header→DielConstant调整；

10、增益调整：Process→Range Gain，增益点数易选5个；

11、水平滤波：Process→FIR Filter；

12、背景去除：Process→FIR Filter；

13、一维频率滤波Process→IIR Filter；

14、反褶积、一维频率滤波：Process→Deconvolution；Process→IIR Filter；

15、文件拼接：选择File→Append files；

特别说明：步骤11、12、13、14可根据数据质量、分析目的、异常类型等有选择性的使用，可能因选择不当而压制有效信号。

二、处理效果展示

1、打开软件RADAN，选择文件夹

视图→自定义→文件目录.

2、文件显示

文件打开(*.dzt)。文件显示，换颜色。

3、波形显示

4、扫描信息预编辑

利用图标编辑选择, 选择一段扫描剖面，切除多余扫描信息删除，或者保存特定扫描剖面保存。

5、文件测量方向掉转

打开文件，文件另存为->方向反转，打勾。

6、归一化编辑

步骤：（1）编辑→文件头, 扫描/米[scans/m], 米/标记[m/mark]；（2）编辑用户标记；（3）处理→归一化。

原始标记

保存标记

标记类型转换

距离归一化

7、添加里程信息

编辑→文件头→三维选项→X起点，输入里程起点坐标。

原始数据

添加里程数据

添加里程桩号

8、水平幅度调整

处理水平缩放.叠加、抽道、加密。

打开软件（不打开数据文件），视图->自定义->数据库

关闭标记信息数据库对话框水平刻度调整

9、调整地面反射信号位置

方法一、编辑→文件头→信号位置(纳秒)

方法二、处理→信号位置调整→信号移动(ns)

10、深度计算

编辑→文件头→介电常数。

时间深度

C=0.3m/ns

t=t目标-t地面=t目标- 0=t目标

11、增益处理

（1）自动增益调整处理→增益调整→自动增益，增益点数为5。

自动增益调整

自动增益处理比对（2）指数增益调整

指数增益参数设置：手动设置增益点数，调整增益值大小

原始数据指数增益12、水平滤波

处理→FIR滤波→水平叠加(扫描)

原始数据

水平滤波后

13、背景去除

处理→FIR滤波→背景去除(扫描)为1023。

滤波参数选择

原始数据

处理结果

雷达大数据处理步骤及效果展示

雷达数据处理步骤及效果展示一、隧道衬砌质量检测数据处理步骤 1、打开软件RADAN，选择文件夹View→Customize→Directories； 2、打开文件File→Open(*.dzt)； 3、扫描信息预编辑：选择一段扫描剖面，切除多余扫描信息Cut，保存特定扫描剖面； 4、文件测量方向反转：打开文件，选择File→Save As ，打勾，另存； 5、距离信息编辑：（1）编辑文件头内的距离信息Edit→File Header, 扫描/ 米[scans/m], 米/标记[m/mark]，（2）编辑用户标记，（3）距离归一化处理； 6、里程编辑：Edit→File Header →3D option→X start输入里程起点坐标； 7、水平幅度调整：Process→Horizontal scale（叠加stacking、抽道skipping、加密stretching）； 8、调整地面反射信号位置：方法有两种，（1）Edit→File Header→position(ns)，（2）Process→Correct Position→delta pos (ns)； 9、介电常数调整：利用经验或钻孔获得介电常数，通过Edit→File Header→DielConstant调整； 10、增益调整：Process→Range Gain，增益点数易选5个； 11、水平滤波：Process→FIR Filter； 12、背景去除：Process→FIR Filter； 13、一维频率滤波Process→IIR Filter； 14、反褶积、一维频率滤波：Process→Deconvolution；Process→IIR Filter； 15、文件拼接：选择File→Append files；

激光雷达高速数据采集系统解决方案

激光雷达高速数据采集系统解决方案 0、引言 1、当雷达探测到目标后, 可从回波中提取有关信息，如实现对目标的距离和空间角度定位,并由其距离和角度随时间变化的规律中得到目标位置的变化率，由此对目标实现跟踪; 雷达的测量如果能在一维或多维上有足够的分辨力, 则可得到目标尺寸和形状的信息; 采用不同的极化方法，可测量目标形状的对称性。雷达还可测定目标的表面粗糙度及介电特性等。接下来坤驰科技将为您具体介绍一下激光雷达在数据采集方面的研究。 1、雷达原理目标标记：目标在空间、陆地或海面上的位置, 可以用多种坐标系来表示。在雷达应用中, 测定目标坐标常采用极(球)坐标系统, 如图1.1所示。图中, 空间任一目标P所在位置可用下列三个坐标确定: 1、目标的斜距R； 2、方位角α；仰角β。如需要知道目标的高度和水平距离, 那么利用圆柱坐标系统就比较方便。在这种系统中, 目标的位置由以下三个坐标来确定: 水平距离D，方位角α，高度H。图1.1 用极(球)坐标系统表示目标位置

系统原理：由雷达发射机产生的电磁能, 经收发开关后传输给天线, 再由天线将此电磁能定向辐射于大气中。电磁能在大气中以光速传播, 如果目标恰好位于定向天线的波束内, 则它将要截取一部分电磁能。目标将被截取的电磁能向各方向散射, 其中部分散射的能量朝向雷达接收方向。雷达天线搜集到这部分散射的电磁波后, 就经传输线和收发开关馈给接收机。接收机将这微弱信号放大并经信号处理后即可获取所需信息, 并将结果送至终端显示。图1.2 雷达系统原理图测量方法 1）.目标斜距的测量雷达工作时, 发射机经天线向空间发射一串重复周期一定的高频脉冲。如果在电磁波传播的途径上有目标存在, 那么雷达就可以接收到由目标反射回来的回波。由于回波信号往返于雷达与目标之间, 它将滞后于发射脉冲一个时间tr, 如图1.3所示。我们知道电磁波的能量是以光速传播的, 设目标的距离为 R, 则传播的距离等于光速乘上时间间隔, 即2R=ct r 或 2 r ct R

地质雷达操作规程

地质雷达法检测操作规程 1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。 2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。 3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。（2）测线经过的表面相对平缓、无障碍、易于天线移动。（3）避开高电导屏蔽层或大范围的金属构件。

4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。 5、现场检测（1）测线布置 1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。一般情况线距8～12m；采用点测时每断面不少于6点。检测中发现不合格地段应加密测线或测点。 2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。需确定回填空洞规模和范围时，应加密测线和测点。 3、三线隧道应在隧道拱顶部位增加2条测线。 4、测线每5～10m应有一历程标记。（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。当隧道长度大于3km、衬砌材料或含水率变化较大时，应适当增加标定点数。

雷达图数据如何更改

雷达图数据如何更改导语：雷达图是一种有效的数据展示图表，它能够清晰的展示数据，让关系繁杂的数据变得一目了然，数据趋势变得明显，数据内在关系变得明确。那么，如何修改雷达图的数据，如何绘制出让领导满意，让同事羡慕的雷达图呢？免费获取商务图表软件：https://www.360docs.net/doc/062168989.html,/businessform/ 雷达图如果是手工绘制，是非常麻烦的，不过可以用软件制图。在制作雷达图时，需要将各项数据，按重要程度集中画在一个圆形的图表中，来展示一个其中的比率情况，读表者可以快速获取到有效信息。一款软件助你轻松绘制雷达图、蜘蛛图亿图图示专家可以轻松绘制相关图表，软件为用户提供多个雷达图（蜘蛛图）的模板，只需改变数据值，软件便能自动更新雷达图（蜘蛛图）的状态。亿图软

件不仅能帮助用户创建普通雷达图，还可以创建面积雷达图、百分比雷达图、极性图等。创建雷达图打开亿图图示软件，选择“新建”——“图表”——“蜘蛛（雷达）图”——“创建”，即可开启画布。

操作界面左侧为符号库，使用者可以从这里，选择合适的雷达图模板，添加至画布中。根据不同的展示场景，雷达图可分为普通雷达图、面积雷达图、百分比雷达图、极性图。本文以普通雷达图为例，介绍基本的操作技巧。

从文件加载数据亿图图示软件支持用户从本地导入数据，一键生成雷达图。具体的操作方法如下： 1、启动文本模板：另外创建一个空白画布，将符号库中的“如何使用”拖动至画布。

选择复制“example 1”或“example 2”中的文本内容。 2、编辑数据：在电脑本地新建txt记事本，将上文所复制的文本内容，粘贴在txt记事本里。根据模板，进行自定义修改。第一行是类别的名称，从左到右，依次填写。第二行至第n行是系别，第一列为系别名称，其它列为数据。每个数据之间需要用逗号隔开，避免导入出错。

基于雷达图分析法对万科股份有限公司的财务综合分析

基于雷达图分析法对万科股份有限公司的财务综合分析班级：4068 学号：3114142005 姓名：周健

一、公司简介万科股份有限公司（股票代码：000002），英文名称为：CHINA V ANKE CO., LTD. 缩写为“V ANKE”，成立于1984年5月，总部设在广东深圳，是目前中国最大的专业住宅开发企业，也是股市里的代表性地产蓝筹股。截至2009年，已在20多个城市设立分公司。2010年公司完成新开工面积1248万平方米，实现销售面积897.7万平方米，销售金额1081.6亿元。营业收入507.1亿元，净利润72.8亿元。这意味着，万科率先成为全国第一个年销售额超千亿的房地产公司。这个数字，是一个让同行眼红，让外行震惊的数字，相当于美国四大住宅公司高峰时的总和。在企业领导人王石的带领下，万科通过专注于住宅开发行业，建立起内部完善的制度体系，组建专业化团队，树立专业品牌，以所谓“万科化”的企业文化（一、简单不复杂；二、规范不权谋；三、透明不黑箱；四、责任不放任）享誉业内。万科1988年进入房地产行业，1993年将大众住宅开发确定为公司核心业务。至2008年末，业务覆盖到以珠三角、长三角、环渤海三大城市经济圈为重点的31个城市。当年共销售住宅42500套，在全国商品住宅市场的占有率从2.07%提升到2.34%，其中市场占有率在深圳、上海、天津、佛山、厦门、沈阳、武汉、镇江、鞍山9个城市排名首位。经过多年努力，万科逐渐确立了在住宅行业的竞争优势：“万科”成为行业第一个全国驰名商标，旗下“四季花城”、“城市花园”、“金色家园”等品牌得到各地消费者的接受和喜爱；公司研发的“情景花园洋房”是中国住宅行业第一个专利产品和第一项发明专利；公司物业服务通过全国首批ISO9002质量体系认证；公司创立的万客会是住宅行业的第一个客户关系组织。同时也是国内第一家聘请第三方机构，每年进行全方位客户满意度调查的住宅企业。 2010年正式进入商业地产，多地成立商业管理公司，2011年正式宣布三大产品线，近两年，万科虽然一直强调以住宅开发为主，但其在商业地产领域却是动作频频。截止目前，万科已经形成万科广场、万科红、万科大厦、万科2049四大商业产品线，在全国在建、规划18个购物中心项目，商业面积达150万平方米。二、查找相关财务数据，绘制雷达图

地质雷达探测仪操用规程

地质雷达探测仪操用规程 SIR-3000 一、适用范围本规程适用于SIR-3000型地质雷达探测仪。二、操作步骤 1、根据探测位置厚度选择适当的天线(可供选择的天线型号:100MHz、 900MHz)。 400MHz、 2、根据不同的探测位置选用不同的数据线。然后将数据线带孔端与天线联接、带针端与主机联接～将主机线孔盖与数据线线孔盖相互扣上～拧紧。 3、检查电池电量～将主机朝面端电池盖打开～把电池放入电池盒内～盖上电池盖。 4、按主机上电源开关～开机。 5、将天线贴紧被测物～对参数进行设置。 6、探测完成后～先关机～再将数据线拆下。把天线、数据线、主机放入相应的仪器箱中。 7、填写仪器使用记录。地质雷达使用注意事项一、电池方面 1、SIR-3000仪器电板装入后，仪器即处于待机或工作状态，因此仪器如长时间(一周)不用或处于运输过程中，应把仪器电池取出。 2、电池充电时要求220V交流稳压电源，详见《电池使用注意事项》，保护充电器和电池电瓶。 3、电池或者电瓶，要做定期维护。建议每个月做充电放电。

二、各意部件 1、先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通电源开机;先关机再拆设备附件。 2、更换设备部件(如电缆、天线、打标器、测距轮等等)要求无电操作。即关闭主机电源后再拆，或者连接安装。 3、发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头(电缆与主机的接头、电缆与天线的接头是否连接正确)，检查完毕确认无误再接通电源开机。 4、电缆连接防止虚接。联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。天线端旋转至三个小卡槽露出，同时注意固定电缆。电缆与天线应用环行扣连接。三、数据线 1、数据线应绕圈收放，不能折叠。 2、在工地现场注意保护仪器，避免人为损坏。数据线应避免长期在地面磨损。 3、雷达数据线为同轴电缆，不能被重车压。数据线不能受到重物压损，如发生意外，首先观察外表有无破损，再用万用表进行测量。四、操作 1、100兆天线的长轴方向与数据线垂直，成90度角。数据线不能与天线平行，不能在天线上面过，也不在天线下面过。主机系统放置在3-5米范围意外。数据线不能绕圈，防止线圈产生交变电磁场干扰。 2、测试中遇到照明电缆，要远离照明电缆。建议关闭照明电以后再进行雷达测试。 3、避免雨天操作。

雷达图怎么做好看

雷达图怎么做好看导语：对比一些枯燥的Excel表格数据，言简意赅的雷达图要更受欢迎。作为职场人，如何将Excel的数据更好的展示出来，也是职场中必备的一项技能！如果你也在为此感到困扰，不妨跟着小编了解一下，别人家精美专业的雷达图是怎么做出来的！免费获取商务图表软件：https://www.360docs.net/doc/062168989.html,/businessform/ 雷达图如果是手工绘制，是非常麻烦的，不过可以用软件制图。在制作雷达图时，需要将各项数据，按重要程度集中画在一个圆形的图表中，来展示一个其中的比率情况，读表者可以快速获取到有效信息。一款软件助你轻松绘制雷达图、蜘蛛图亿图图示专家可以轻松绘制相关图表，软件为用户提供多个雷达图（蜘蛛图）的模板，只需改变数据值，软件便能自动更新雷达图（蜘蛛图）的状态。亿图软

雷达信号处理和数据处理

脉冲压缩雷达的仿真脉冲压缩雷达与匹配滤波的MATLAB仿真姓名：-------- 学号：---------- 2014-10-28 西安电子科技大学

一、雷达工作原理雷达，是英文Radar 的音译，源于radio detection and ranging 的缩写，原意为"无线电探测和测距"，即用无线电的方法发现目标并测定它们的空间位置。因此，雷达也被称为“无线电定位”。利用电磁波探测目标的电子设备。发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。但是因为普通脉冲在雷达作用距离与距离分辨率上存在自我矛盾，为了解决这个矛盾，我们采用脉冲压缩技术，即使用线性调频信号。二、线性调频（LFM ）信号脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率。这种体制采用宽脉冲发射以提高发射的平均功率，保证足够大的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲，以提高距离分辨率，较好的解决雷达作用距离与距离分辨率之间的矛盾。脉冲压缩雷达最常见的调制信号是线性调频（Linear Frequency Modulation ）信号,接收时采用匹配滤波器（Matched Filter ）压缩脉冲。 LFM 信号的数学表达式：（2.1）其中c f 为载波频率，()t rect T 为矩形信号：（2.2）

雷达图分析法

雷达图分析法（一）简介对客户财务能力分析的重要工具，从动态和静态两个方面分析客户的财务状况。静态分析将客户的各种财务比率与其他相似客户或整个行业的财务比率作横向比较；动态分析，把客户现时的财务比率与先前的财务比率作纵向比较，就可以发现客户财务及经营情况的发展变化方向。雷达图把纵向和横向的分析比较方法结合起来，计算综合客户的收益性、成长性、安全性、流动性及生产性这五类指标。（二）详解下面对涉及的 5 类指标进行说明。 1．收益性指标分析收益性指标，目的在于观察客户一定时期的收益及获利能力。主要指标含义及计算公式如下表所示：

2．安全性指标安全性指的是客户经营的安全程度，也可以说是资金调度的安全性。分析安全性指标，目的在于观察客户在一定时期内偿债能力。主要指标含义及计算公式如图所示：其中流动负债说明每 1 元负债有多少流动资金作为保证，比率越高，流动负债得到偿还的保障就越大。但比率过高，则反映客户滞留在流动资产上的资金过多，未能有效利用，可能会影响客户的获利能力。经验认为，流动比率在 2：1 左右比较合适。所谓’速动资产’，通俗地讲就是可以立即变现的资产，主要包括流动资产中的现金、有价证券、应收票据、应收账款等，而存货则变现能力较差。因此，从流动资产中扣除存货后则为’速动资产’。经验认为，速动比率在 1：1 左右较为合适。资产负债率越高，客户借债资金在全部资金中所占比重越大，在负债所支付的利息率低于资产报酬率的条件下，股东的投资收益率就越高，对股东有利，说明经营有方，善用借债。但是，比率越高，借债越多，偿债能力就越差，财务风险就越大。而负债比率越低，说明客户在偿债时存在着资金缓冲。因此，资产负债率也要保持适当水平，一般说来，低于 50％的资产负债率比较好；所有者(股东)权益比率与资产负债率之和等于 1，所有者(股东)权益比率越大，资产负债比率越小，财务风险就越小；利息保障倍数如果比率低于 1，说明客户经营所得还不足以偿付借债利息，因此，该比率至少应大于 1。比率越高，说明按时按量支付利息就越有保障。 3．流动性指标分析流动性指标，目的在于观察客户在一定时期内资金周转状况，掌握客户资金的运用效率。主要指标含义及计算公式如图所示：

地面雷达数据处理系统设计

地面雷达数据处理系统设计摘要：针对目前地面雷达数据处理中存在的目标多，机动性强，地面杂波强，虚警率高等问题，采用并设计了解速度模糊、点迹凝聚、航迹处理等算法，结合软件编程技术，对信号处理后的数据进行综合处理，经过雷达外场鉴定试验测试，数据处理使雷达的发现概率、虚警率、方位距离精度、速度分辨力等指标各提高了约十个百分点。 0 引言数据处理作为雷达系统的一个重要组成部分，可以看成是雷达信号处理的后处理过程，可以对信号处理后的数据进行筛选，并且从零星探测的小目标进行综合分析，消除由杂波、虚假目标、干扰目标、诱饵目标等造成的虚假检测，提高对目标的发现概率，降低虚警率，对目标建立航迹，并预测目标运动方向、位置的后果，其精度和可靠性都高于雷达的一次观测，改善雷达信号处理结果，使雷达的使用价值和性能得以提高。早期的雷达数据处理方法有最小二乘法、现代滤波理论、Kalman滤波、机动目标跟踪方法等。目前对雷达数据处理的研究，特别是航迹处理部分，大多都是对付空中目标和海上目标的，这样的目标机动性不强，背景简单，容易预测航迹。而地面目标具有强机动性、情况复杂、目标种类繁多、同一范围内目标遮挡等环境干扰因素较多，这些对目标的检测、归并、凝聚、建航都提出了高的要求。需要对以前在航空和航海领域应用较多的航迹处理方法进行发展和完善，发展出适合强机动目标的改良算法。随着信息技术的发展，雷达数据处理的研究有以下几个发展方向：弱小目标的自动跟踪，可利用帧间滤波、检测前跟踪和先进算法来提升自动跟踪性能；高速计算与并行处理；多传感器信息融合与控制一体化；搜索、跟踪、引导、识别与指挥一体化。 1 数据处理的系统设计雷达数据处理采用计算机作为载体，通过编写数据处理软件来实现，计算机能够非常灵活地完成各种类型的数据处理工作；数据处理的软件化也能使整个雷达系统的兼容性和可扩展性更强，功能更完善，界面更友好。数据处理软件完成的功能主要包括：采集数据(信号处理的目标数据、定北数据、定位数据)，对信号处理后的目标数据进行格式转换、点迹凝聚等优选目标数据后形成更加准确、精确的目标点迹数据；对点迹数据进行航迹处理后形成目标的航迹；把处理后的目标点迹、航迹数据进行输出。数据处理功能。在研究和参考已有雷达数据处理算法的基础上，对模拟目标数据、同类型其他雷达试验中录取的实际目标数据进行了仿真处理，根据处理结果，对已有算法进行修改完善，以适用本雷达技术特点和指标的要求。 2 点迹形成的算法设计由于雷达波束在连续扫描时，波束波瓣有一定宽度，至少有好几个脉冲连续扫到目标，每个脉冲都对应一个方位值，同一目标被捕捉到多次，多次捕获目标时的方位值都不同，这就造成了方位角的分裂程度较大。因此需要把一次扫描中同一目标的多个点迹凝聚成一个点迹。先在距离上进行凝聚，得到水平波瓣内不同方位上的距离值；再在方位上凝聚，可获得惟一方位估计值；然后把距离值进行线性内插获得惟一的距离估计值。 (1)同一目标在距离上的凝聚处理，需将在距离上连续或间隔一个量化单元的点迹按照式(1)求取质心，将质心作为目标点迹的距离估计值：式中：n为目标的点迹个数；Ri，Vi分别为第i个目标点迹的距离和回波幅度值。 (2)同一目标在方位上的凝聚处理，需将在方位上相邻的点迹按照式(2)求取质心，将质心作

雷达图分析法

雷达图分析法雷达图（radar chart）亦称综合财务比率分析图法，又可称为戴布拉图、螂蛛网图、蜘蛛图雷达图分析法简介雷达图法是日本企业界的综合实力进行评估而采用的一种财务状况综合评价方法。按这种方法所绘制的财务比率综合图状似雷达，故得此名。雷达图是对客户财务能力分析的重要工具，从动态和静态两个方面分析客户的财务状况。静态分析将客户的各种财务比率与其他相似客户或整个行业的财务比率作横向比较；动态分析把客户现时的财务比率与先前的财务比率作纵向比较，就可以发现客户财务及经营情况的发展变化方向。雷达图把纵向和横向的分析比较方法结合起来，计算综合客户的收益性、成长性、安全性、流动性及生产性这五类指标。 [编辑] 雷达图分析法详解效益分析雷达图是企业经济效益综合分析工具，如图3.1所示(图中线条长短为举例，各企业不一样)。它是以企业收益性、成长性、流动性、安全性及生产性来分析（“五性分析”）结果的直观体现。下面对涉及的5类指标进行说明。 [编辑] 1．收益性指标分析收益性指标，目的在于观察客户一定时期的收益及获利能力。主要指标含义及计算公式如下表所示：

[编辑] 2．安全性指标安全性指的是客户经营的安全程度，也可以说是资金调度的安全性。分析安全性指标，目的在于观察客户在一定时期内偿债能力。主要指标含义及计算公式如图所示：其中流动负债说明每1元负债有多少流动资金作为保证，比率越高，流动负债得到偿还的保障就越大。但比率过高，则反映客户滞留在流动资产上的资金过多，未能有效利用，可能会影响客户的获利能力。经验认为，流动比率在2：1左右比较合适。所谓’速动资产’，通俗地讲就是可以立即变现的资产，主要包括流动资产中的现金、有价证券、应收票据、应收账款等，而存货则变现能力较差。因此，从流动资产中扣除存货后则为’速动资产’。经验认为，速动比率在1：1左右较为合适。资产负债率越高，客户借债资金在全部资金中所占比重越大，在负债所支付的利息率低于资产报酬率的条件下，股东的投资收益率就越高，对股东有利，说明经营有方，善用借债。但是，比率越高，借债越多，偿债能力就越差，财务风险就越大。而负债比率越低，说明客户在偿债时存在着资金缓冲。因此，资产负债率也要保持适当水平，一般说来，低于50％的资产负债率比较好；所有者(股东)权益比率与资产负债率之和等于1，所有者(股东)权益比率越大，资产负债比率越小，财务风险就越小；利息保障倍数如果比率低于1，说明客户经营所得还不足以偿付借债利息，因此，该比率至少应大于1。比率越高，说明按时按量支付利息就越有保障。 [编辑]

地质雷达使用与操作2

地质雷达仪的操作与保养 0.0前言：作为近十余年来发展起来的地球物理高新技术方法，地质雷达以其分辨率高、定位准确、快速经济、灵活方便、剖面直观、实时图象显示等优点，备受广大工程技术人员的青睐。现已成功地应用于岩土工程勘察、工程质量无损检测、水文地质调查、矿产资源研究、生态环境检测、城市地下管网普查、文物及考古探测等众多领域，取得了显著的探测效果和社会经济效益，并在工程实践中不断完善和提高，在工程探测领域应用不断被拓宽。就目前市场上而言，地质雷达厂家主要有加拿大ERROR，美国SIR系列，瑞典MALA，国产青岛中科院光电所等等，其设备主要部件都是操作平台，仪器主机，以及配套雷达三大块。目前国内各种地质雷达使用研发已相当成熟，不同厂家的仪器性能不断改善和优化。相信在以后工程实践中，地质雷达会应用越来越光，且越来越适应各类不同的现场条件。我公司引进的是瑞典MALA公司生产的RAMAC/GPR地质雷达，现主要介绍该仪器的使用及其小知识。首先仪器硬件部分，仪器操作平台为IBM笔记本电脑，分采集软件GROUND VISION和分析处理软件REFLAXW软件；雷达主机为同步采集系统和高频模块；雷达的发射和采集天线为集成天线，目前购置了1.2GHZ 屏蔽天线，500MHZ屏蔽天线，100MHZ屏蔽天线，50MHZ非屏蔽天线共四种。通过在不同的工作领域合理调配不同的天线，再辅以不同的辅助设备，（比如隧道中的脚架，提升车，公路上的拖车，水上物探上的木船，或者防水密闭管等等），使工作更便捷，应用效果更准确。雷达的基本操作应当说比较傻瓜型，使用起来应该说比较容易上手，在实践中应当遵循《城市工程地球物理规范》等国家，行业标准，以及仪器本身操作指南，使测试工作安排，测线布置，采样方式，测试精度，测试效果，以及测试成果等等满足工程技术要求。 1.0 基础篇一、软件安装 1、计算机开机时，首先进入 BIOS 设置（如IBM 按F1 进入，其它参阅计算机使用手册）将并口设置为 ECP 方式，端口地址设为0378。 2、如果是 Windows XP 或2000 操作系统，应在控制面板中进入设备管理器，在并口属性中的端口设置栏：筛选源方案选择“使用指派给此端口的任何中断”，并选择“使用即插即拔设备”；在资源栏：输入/输出范围选“0378-037F” 3、使用软件安装光盘，点击“setup”进行安装，按照安装提示进行安装即可。二、雷达操作使用

Excel软件制作雷达图表的操作方法

Excel软件制作雷达图表的操作方法 Excel表格怎么制作雷达表示图呢？如何在Excel表格中添加雷达统计图？本文将为大家介绍Excel软件制作雷达图表的操作方法，具体请看下文。解决方法： 1、新建一个工作表。点击【鼠标右键】-选择【新建】-选择【Excel工作表】。 2、重命名Excel工作表。将默认的【新建Microsoft Excel 工作表】修改为你希望定义的名字。 3、打开Excel工作表。双击Excel图标打开工作表。 4、录入相关数据。在Excel中按图示方法，将数据内容设置为两列，一列为项目名称，另外一列为数值（图中的数据采取5分总分制）。

5、选择图表类型。按住鼠标左键-框选【数据】-选择菜单中的【插入】-选择图表中的【其他图表】-选择雷达图中的【填充雷达图】。 6、生成雷达图。选择填充雷达图后，Excel表格自动生成默认的雷达图。生成完雷达图后其默认的设置观赏性较差，需要进一步进行美化。后面的内容均是属于美化雷达图的措施。 7、更改填充颜色。选择雷达图上的填充色块-在菜单栏中选择【设计】-在设计中根据预览图选择相应的颜色类型。

8、更改图表名称。双击图表默认的名称-输入你想修改的名称。 9、更改图表字体。单击选中图表名称-在菜单栏中选择【开始】-在字体选择窗口中选择你喜欢的字体类型。

10、删除图例。系统会默认一个图例，但是这个图例不一定是我们需要的，小编一般是采取删除的措施（点击选中图例-点击键盘【Delete键】完成删除工作），当然根据需要你也可以保留不删除。 11、更改标题颜色。单击选中标题-选中菜单中的【开始】-找到【字体颜色】（如图）-点击填充颜色-在下拉列表中选择你喜欢的颜色。至此，雷达图的制作完成。

财务分析工具-雷达图分析法(doc 7页

财务分析工具-雷达图分析法(doc 7页)

（一）简介对客户财务能力分析的重要工具，从动态和静态两个方面分析客户的财务状况。静态分析将客户的各种财务比率与其他相似客户或整个行业的财务比率作横向比较；动态分析，把客户现时的财务比率与先前的财务比率作纵向比较，就可以发现客户财务及经营情况的发展变化方向。雷达图把纵向和横向的分析比较方法结合起来，计算综合客户的收益性、成长性、安全性、流动性及生产性这五类指标。（二）详解下面对涉及的5类指标进行说明。 1．收益性指标分析收益性指标，目的在于观察客户一定时期的收益及获利能力。主要指标含义及计算公式如图1所示：

图 1 2．安全性指标安全性指的是客户经营的安全程度，也可以说是资金调度的安全性。分析安全性指标，目的在于观察客户在一定时期内偿债能力。主要指标含义及计算公式如图2所示：

的资产负债率比较好；所有者(股东)权益比率与资产负债率之和等于1，所有者(股东)权益比率越大，资产负债比率越小，财务风险就越小；利息保障倍数如果比率低于1，说明客户经营所得还不足以偿付借债利息，因此，该比率至少应大于1。比率越高，说明按时按量支付利息就越有保障。 3．流动性指标分析流动性指标，目的在于观察客户在一定时期内资金周转状况，掌握客户资金的运用效率。主要指标含义及计算公式如图3所示：图 3 总资产周转率、固定资产周转率、流动资产周转率分别反映全部资产、固定资产和流动资产的使用效率，比率越高，说明资产利用率越高，获利能力强；应收账款周转率反映年度内应收帐款转为现金的平均次数，比率越高，说明客户催收账款的速度越快，坏账损失的可能性越小；存货周转率越高，说明投入存货至销售收回

2.2雷达、雷达数据处理技术指标

1 雷达子系统设备技术指标（1）雷达天线天线类型：X波段波导开缝天线天线尺寸：≥18ft 天线增益：≥35dB 水平波宽：≤0.45°(-3dB) 垂直波宽：≥10° 天线转速：20r/min（转速可编程）极化方式：水平线极化付瓣电平：≤-26dB(±10°内) ≤-30dB(±10°外) 驻波比：≤1.25 马达：有保护、有告警电源：380V/220V±10%，50Hz±5% （2）雷达收发机发射功率：25kw 发射频率：9375±30MHz 脉冲宽度：40ns~80ns/250ns~1000ns可调脉宽误差：≤10ns 脉冲前沿宽度：≤20ns 脉冲后沿宽度：≤30ns 重复频率：400~5000Hz可调噪声系数：≤4dB 中放带宽：3～20MHz与脉冲宽度自适应对数中放范围：≥120dB 镜像抑制：≥18dB

扇形发射区数：4 扇形发射分辨力：1° （3）雷达维修终端 CPU：最新双核处理器，主频率≥3.0GHz，支持二级缓存，二级缓存≥2M，处理器数量≥2 内存：≥2GB，支持ECC内存纠错技术内存磁盘：≥120GB，接口SATA，转速≥10000rpm 主板：CPU插座与CPU匹配内存插槽：≥3 外设接口：并口≥1，串口≥1，PS/2≥2，USB≥4显示器：液晶，17in，1280*1024 2

3雷达数据综合处理子系统设备技术指标（1）雷达信号处理器采样频率：≥60MHz 幅度量化：≥8bit 方位量化：≥8192 处理范围：≥30n mile（每个雷达站）视频更新延迟时间：≤300ms 陆地掩膜单元：≤0.044° 杂波处理：相关处理、STC、CFAR及门限处理等（2）目标录取器目标视频：数字视频（反映目标回波的大小、形状、幅度、运动尾迹）视频幅度：≥4bit 视频分辨力：≤3m(距离，最小值) ≤0.088°(方位，最小值) 标绘视频：计算目标的大小及轴向最大模拟目标数：100个（3）目标跟踪器跟踪能力：≥700(动目标)+300(静目标) 跟踪性能：在跟踪目标航速≤70kn，跟踪目标加速度≤1kn/s，跟踪目标转向率≤3o/s时，能保持稳定跟踪；在目标航向和航速基本不变的情况下，当两个跟踪目标

重要劳雷地质雷达处理步骤

GSSI软件RADAN地质雷达资料处理步骤视图—工具栏（前四个打勾）视图---状态栏（打勾）状态栏是屏幕显示窗口最下面的那一栏剖面的线扫描图是每道的波形压缩成一条直线然后用颜色显示出来的。 1.打开软件RADAN，选择文件夹View?Customize（自定义）?Directories（存放数据的地方）. 2.编辑文件属性，去除只读属性。打开文件File?Open(*.dzt)（原始数据）。此选项为可选项，一般的.dzt文件不是只读的。 3.扫描信息预编辑：利用图标Edit?Select（选择时避开打的标记，若选定段包含标记，可把标记避开分几次选）, 选择一段扫描剖面，切除多余扫描信息Cut，或者保存特定扫描剖面 Save。 4.文件测量方向掉转。打开文件，选择File?Save As ，打勾。 5.（针对连测）添加距离信息。测量轮测量直接获取距离概念。连续测量方式加距离需要三步A) 编辑文件头内的距离信息Edit?File Header, 扫描/ 米[scans/m], 米/标记[m/mark]，B)编辑用户标记（用中文randan5软件时，标记编辑：1）标记类型user 2）编辑模式：添加 3）在线扫描图上需要标记的地方点一下，扫描数自动变化 4）转换—用户标记都转换为复合标记），C)并利用距离归一化函数进行处理,Process?Distance Norm, ,打勾。（文件前、后没有被标记进去的，归一化后自动去掉。所以标记时一定要从有用的信息开始标，尾部有用信息结束处也要做标记。Usermark用户手标，diatmark测量轮自动打标。） 6.添加里程信息.A)Edit?File Header ?3D option?X start输入里程起点坐标. B)Edit?Edit database?regions ? x origGlobal输入里程起点坐标 ----apply.（此步骤可随时做） 7.水平刻度调整。 Process?Horizontal scale.叠加stacking、抽道 skipping（显示长剖面的整体效果）、加密stretching（波形比例加大，使小的目标体显示清楚）。 8.确定地面反射波信号位置Edit?File Header?position(ns)（把垂直刻度调成时间显示，然后点地面位置（波尖），状态栏右下角有数值显示，把此数值的负值填到头文件的position里，然后实际深度从调整后的0向下算）。 9.调整信号延时信息，找到地面Process?Correct Position?delta pos (ns). 10.设置和修改介电常数，计算深度信息Edit?File Header?DielConstant。（测量时的介电常数是虚的，但测出来的剖面图像是真的。通过软件改介电常数，然后软件自动算出来的深度是跟此介电常数相匹配的深度。介电常数求法：1.经验值2、钻孔法，若用钻孔时利用其钻孔深度来修正介电常数-----在头文件里填入不同的介电常数，然后看是否和钻孔真的深度匹配，然后修正介电常数直到和钻孔深度匹配为止。）

雷达图制作方法

雷达图制作方法导语：雷达图，又被称作为“戴布拉图”、“蜘蛛网图”，是财务分析报表中常见的一种。雷达图主要应用于企业经营状况的评价，因为其外形结构与雷达非常相似，因此得名“雷达图”。一起阅读本文，学会如何制作雷达图。免费获取商务图表软件：https://www.360docs.net/doc/062168989.html,/businessform/ 绘制雷达图的软件有哪些雷达图算得上是颜值较高的一个图表类型了，它是一种以二维形式展示多维数据的图形。亿图图示专家可以轻松绘制相关图表，软件为用户提供多个雷达图（蜘蛛图）的模板，只需改变数据值，软件便能自动更新雷达图（蜘蛛图）的状态。亿图软件不仅能帮助用户创建普通雷达图，还可以创建面积雷达图、百分比雷达图、极性图等。

用亿图图示软件怎么做出专业的雷达图？创建雷达图打开亿图图示软件，选择“新建”——“图表”——“蜘蛛（雷达）图”——“创建”，即可开启画布。

操作界面左侧为符号库，使用者可以从这里，选择合适的雷达图模板，添加至画布中。根据不同的展示场景，雷达图可分为普通雷达图、面积雷达图、百分比雷达图、极性图。本文以普通雷达图为例，介绍基本的操作技巧。从文件加载数据亿图图示软件支持用户从本地导入数据，一键生成雷达图。具体的操作方法如下： 1、启动文本模板：另外创建一个空白画布，将符号库中的“如何使用”拖动至画布。

基于无人船的雷达数据处理系统的制作方法

本技术公开了一种基于无人船的雷达数据处理系统，包括数据采集模块以及数据处理模块；所述数据采集模块包括雷达传感器、遥感影像接收器、摄像模块、船体数据采集模块，所述数据采集模块将所采集的信息预处理后传输至数据处理模块；所述雷达传感器，所述雷达传感器发射电磁波对覆盖水域上的目标进行照射并接收其回波，获得目标跟踪数据并将接收到的电磁波处理为模拟信号。优点在于：本技术的数据处理模块通过模拟建模分析，计算出三维雷达数据，再通过激光雷达得到激光点云分类图、数字高程模型DEM、等高线、数字表面模型DSM、数字正射影像图DOM，最终计算出障碍物点得到障碍信息与前文所得障碍信息比对，保证最终得出的障碍信息准确无误。权利要求书 1.一种基于无人船的雷达数据处理系统，其特征在于，包括数据采集模块以及数据处理模块；所述数据采集模块包括雷达传感器、遥感影像接收器、摄像模块、船体数据采集模块，所述数据采集模块将所采集的信息预处理后传输至数据处理模块；所述雷达传感器，所述雷达传感器发射电磁波对覆盖水域上的目标进行照射并接收其回波，获得目标跟踪数据并将接收到的电磁波处理为模拟信号；所述遥感影像接收器，用于实时接收卫星下传的遥感影像，并转化为数字信号；所述摄像模块，至少包括10个全景摄像机，其中至少50%的全景摄像机位于船体的前进方向，用于获取船体周边的视频数据，并转化为数字信号；所述船体数据采集模块，用于获取船体的位置数据数据、船体的行驶速度数据和船体的加速度数据，并将其电信号转化为数字信号；

所述数据处理模块处理数据采集模块所传输的数据处理后得到障碍信息。 2.根据权利要求1所述的基于无人船的雷达数据处理系统，其特征在于，所述数据处理模块包括模拟建模分析： S1、通过NVIDIA Tegra K1移动处理器进行将雷达传感器所传输的模拟信号进行三维雷达数据转换； S2、通过激光雷达数据处理，得到激光点云数据分类图、数字高程模型DEM、等高线、数字表面模型DSM、数字正射影像图DOM，并将三维数据点投影到栅格地图上；将所有栅格相对高度大于某个阈值的栅格设定为障碍物点，即得到障碍信息。 3.根据权利要求2所述的基于无人船的雷达数据处理系统，其特征在于，使用分布式计算系统存储雷达数据，通过建立MapReduce模型以云计算的方式对雷达数据进行高速处理，将处理结果与障碍信息进行比对，将一致信息输出，将不一致的信息重新导入步骤S1计算。 4.根据权利要求2所述的基于无人船的雷达数据处理系统，其特征在于，所述数据采集模块在将数据传输至数据处理模块时，按照同一时间戳为时间基准，对每路数据按各自的固有帧周期进行顺序编号，并在存储数据的同时将各路数据帧编号的对应关系存储下来。 5.根据权利要求2所述的基于无人船的雷达数据处理系统，其特征在于，遥感影像的处理步骤如下： 1)遥感影像接收器在接收遥感影像后，确定遥感影像的分辨率并截取，对截取遥感影像进行数据标注； 2)使用Canny边缘检测算法对截取的遥感影像进行预处理，通过对图像边缘进行提取，并将提取得到的图像与原图像叠加，突出航道特征，用以加速分析； 3)搭建图像分类模型，通过在对基础的网络进行分类任务的训练中，在网络的参数存留下低

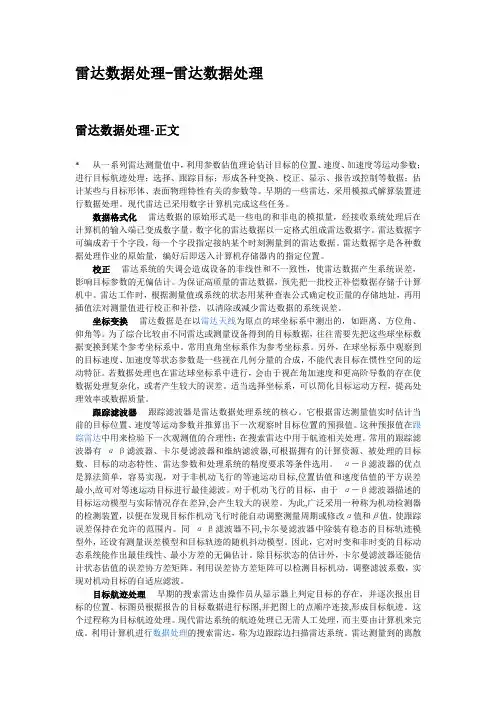

雷达数据处理
