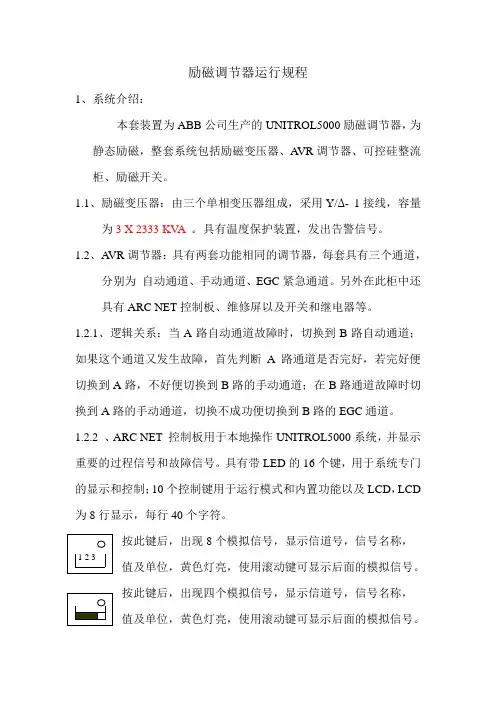

励磁调节器运行规程

1、系统介绍：

本套装置为ABB公司生产的UNITROL5000励磁调节器，为静态励磁，整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。

1.1、励磁变压器：由三个单相变压器组成，采用Y/Δ- 1接线，容量

为3 X 2000 KV A。具有温度保护装置，发出告警信号。

1.2、A VR调节器：具有两套功能相同的调节器，每套具有三个通道，

分别为自动通道、手动通道、EGC紧急通道。另外在此柜中还具有LCP控制板、维修屏以及开关和继电器等。

1.2.1、逻辑关系：当A路自动通道故障时，切换到B路自动通道；如果这个通道又发生故障，首先判断A路通道是否完好，若完好便切换到A路，不好便切换到B路的手动通道；在B路通道故障时切换到A路的手动通道，切换不成功便切换到B路的EGC通道。

1.2.2 、LCP 控制板用于本地操作UNITROL5000系统，并显示重要的过程信号和故障信号。具有带LED的16个键，用于系统专门的显示和控制；10个控制键用于运行模式和内置功能以及LCD，LCD为8行显示，每行40个字符。

按此键后，出现8个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。按此键后，出现四个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。

清除故障信号，按键后，如有故障，会出现最多8条故障通道。第一个故障总是在第一行，接着发生的故障，以故障编号升叙排列。使用滚动键可显示更多的故障。

确认故障信号。所有报告通道都储存在控制板内，此外，特殊警告通道储存在处理器里。要清除这些通道，可较长时间按下复位键。没有活动的警报，键上的灯熄灭。

↓# 光标键，可选择显示屏1 –8行或1 – 4行中的某一行。当前行突出显示。

↓↑滚动键，在模拟信号显示中按动时，信号道（反差显示）及模拟值改变。

↑↑↓↓翻页键，按动时，信道号每次改变10行，故障号每次改变6行。

打印键，按动可打印1 – 8 行的模拟值。黄色指示灯只

（无打印机）

指令键：励磁断路器接通

指令键：励磁断路器关闭

指令键：启励

指令键：灭磁

指令键：当前调节器设定点升高

指令键：当前调节器设定点降低

指令键：A VR在自动

指令键：A VR在手动

指令键：通道1 运行

指令键：通道2运行

指令键：恒无功调节接通

指令键：恒无功调节关闭

指令键：本地控制

指令键：远方控制

指示灯测试

释放键：所有指令键操作时，要同时按释放键。

1.2.3、维护板：是协助维护人员检修校正用的工具，不允许操作。

1.3、ER柜内其它设备简介

1.4、ES柜内设备

1.5、EE柜内设备

1.6、EG1柜设备（EG2 – EG5与EG1相同）

1.7EA柜设备

2、运行操作方式及检查

2.1、自动操作：

2.1.1、将ER、ES、EE、EG、EA柜里的所有开关和铅丝投入。

2.1.2、检查各柜没有故障信号显示。

2.1.3、在就地控制面板选择到远方控制

2.1.4、开始启机由DCS自动控制。

2.2、远方手动操作

2.2.1、重复2.1.1 – 2.1.3工作

2.2.2、在远方选择自动或手动方式，

2.2.2、当汽机满足励磁条件时，远方给启动指令。

2.2.1、根据网调要求，进行PSS投退。

2.3、就地手动操作

2.3.1、在就地控制面板选择就地控制

2.4、日常运行检查

2.4.1、在系统投入运行时，禁止开柜门。

2.4.2、检查各可控硅柜EG1- EG6电流均流情况，是否有故障灯显示。

2.4.3、检查室内空调工作是否正常，室内温度是否过高。

3、异常及事故后处理

3.1、当CRT或光字牌有故障异常报警时，检查是否成功切换及切换结果，做好记录。

3.2、到就地控制面板查看故障信息，做好记录，不要进行信号复归操作。

3.3、同时通知维护单位，进行检查处理。

3．4、如果发生PT断线，将进入另一通道运行，需要及时更换保险。3．5、如果要清扫大轴接地电刷或转子绕组碳刷退出转子接地保护压板。

3．6、

确认故障信号。

清除故障信号,释放键同时使用
