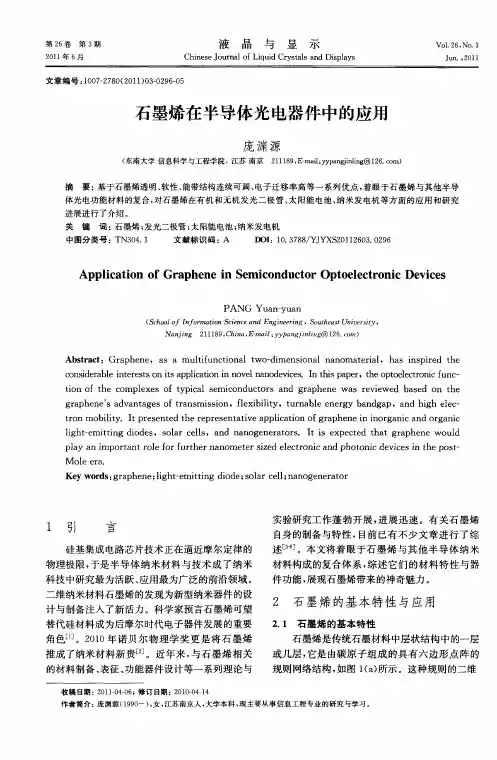

石墨烯在半导体光电器件中的应用_庞渊源

石墨烯的制备方法与应用

石墨烯的制备方法与应用摘要: 石墨烯是目前发现的唯一存在的二维自由态原子晶体, 它是构筑零维富勒烯、一维碳纳米管、三维体相石墨等sp2 杂化碳的基本结构单元, 具有很多奇异的电子及机械性能。因而吸引了化学、材料等其他领域科学家的高度关注。本文介绍了近几年石墨烯的研究进展, 包括石墨烯的合成、去氧化、化学修饰及应用前景等方面的内容。石墨烯由于其特殊的电学、热学、力学等性质以及在纳米电子器件、储能材料、光电材料等方面的潜在应用,引起了科学界新一轮的热潮。关键字: 石墨烯, 制备, 应用,氧化石墨烯，传感器石墨烯的定义石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料，厚度只有0.335纳米,仅为头发的20万分之一，是构建其它维数碳质材料（如零维富勒烯、一维纳米碳管、三维石墨）的基本单元，具有极好的结晶性、力学性能和电学质量。石墨烯的结构完美的石墨烯是二维的, 它只包括六角元胞(等角六边形)。如果有五角元胞和七角元胞存在,那么他们构成石墨烯的缺陷。如果少量的五角元胞细胞会使石墨烯翘曲; 12个五角元胞的会形成富勒烯。碳纳米管也被认为是卷成圆桶的石墨烯; 可见，石墨烯是构建其它维数碳质材料（如零维富勒烯、一维纳米碳管、三维石墨）的基本单元。

单原子层石墨晶体薄膜。每个原胞中两个碳原子，每个原子与最相邻三个碳原子形成三个σ键。每个碳原子贡献一个多余p电子，垂直于graphene平面，形成未成键的π电子——良好的导电性。石墨烯的性能最薄——只有一个原子厚强度最高——美国哥伦比亚大学的专家为了测试石墨烯的强度，先在一块硅晶体板上钻出一些直径一微米的孔，每个小孔上放置一个完好的石墨烯样本，然后用一个带有金刚石探头的工具对样本施加压力。结果显示，在石墨烯样品微粒开始断裂前，每100纳米距离上可承受的最大压力为2．9 微牛左右。按这个结果测算，要使1 米长的石墨烯断裂，需要施加相当于55 牛顿的压力，也就是说，用石墨烯制成的包装袋应该可以承受大约两吨的重量。没有能隙——良好的半导体良好的导热性热稳定性——优于石墨较大的比表面积优秀导电性——电子的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度--电子的“光速”移动碳原子有四个价电子，这样每个碳原子都贡献一个未成键的π电子，这些π电子与平面成垂直的方向可形成轨道，π电子可在晶体中自由移动，赋予

石墨烯介绍

1石墨烯概述-结构及性质 1.1 石墨烯的结构石墨烯是一种由碳原子以sp2杂化连接形成的单原子层二维晶体，碳原子规整的排列于蜂窝状点阵结构单元之中，如图1所示。每个碳原子除了以σ键与其他三个碳原子相连之外，剩余的π电子与其他碳原子的π电子形成离域大π键，电子可在此区域内自由移动，从而使石墨烯具有优异的导电性能。同时，这种紧密堆积的蜂窝状结构也是构造其他碳材料的基本单元，如图2所示，单原子层的石墨烯可以包裹形成零维的富勒烯，单层或者多层的石墨烯可以卷曲形成单壁或者多壁的碳纳米管。图1 石墨烯的结构示意图图2石墨烯：其他石墨结构碳材料的基本构造单元，可包裹形成零维富勒烯，卷曲形成一维碳纳米管，也可堆叠形成三维的石墨 1.2石墨烯的性质石墨烯独特的单原子层结构，决定了其拥有许多优异的物理性质。如前所述，石墨烯中的每个碳原子都有一个未成键的π 电子，这些电子可形成与平面垂直的π轨道，π 电子可在这种长程π 轨道中自由移动，从而赋予了石墨烯出色的导电性能。研究表明室温下载流子在石墨烯中的迁移率可达到15000cm2/(V·s)，相当于光速的1/300，在特定条件，如液氦的温度下，更是可达到250000cm2/(V·s)，远远超过其他半导体材料，如锑化铟、砷化镓、硅半

导体等。这使得石墨烯中的电子的性质和相对论性的中微子非常相似。并且电子在晶格中的移动是无障碍的，不会发生散射，使其具有优良的电子传输性质。同时，石墨烯独特的电子结构还使其表现出许多奇特的电学性质，比如室温量子霍尔效应等。由于石墨烯中的每个碳原子均与相邻的三个碳原子结合成很强的σ 键，因此石墨烯同样表现出优异的力学性能。最近，哥伦比亚大学科学家利用原子力显微镜直接测试了单层石墨烯的力学性能，发现石墨烯的杨氏模量约为1100GPa，断裂强度更是达到了130GPa，比最好的钢铁还要高100 倍。石墨烯同样是一种优良的热导体。因为在未掺杂石墨中载流子密度较低，因此石墨烯的传热主要是靠声子的传递，而电子运动对石墨烯的导热可以忽略不计。其导热系数高达5000W/(m·K), 优于碳纳米管，更是比一些常见金属，如金、银、铜等高10 倍以上。除了优异的传导性能及力学性能之外，石墨烯还具有一些其他新奇的性质。由于石墨烯边缘及缺陷处有孤对电子，使石墨烯具有铁磁性等磁性能。由于石墨烯单原子层的特殊结构，使石墨烯的理论比表面积高达2630m2/g。石墨烯也具备独特的光学性能，单层石墨烯在可见光区的透过率达97%以上。这些特性使石墨烯在纳米器件、传感器、储氢材料、复合材料、场发射材料等重要领域有着广泛的应用前景。图3石墨烯的应用 2石墨烯聚酯复合材料的制备方法由于石墨烯优异的性质以及低的成本，石墨烯作为聚合物纳米填料被广泛报道。为了获得优异性能的聚合物/石墨烯复合材料，首先要保证石墨烯在聚合物基体中均匀分散。石墨烯的分散与制备方法、石墨烯表面化学、橡胶种类以及石墨烯-橡胶界面有着密切关系。聚合物/石墨烯复合材料的制备方法主要有溶液共混、熔体加工、原位聚合和乳液共混四种方法。 2.1 溶液共混法溶液共混法主要是采用聚合物本身聚合体系的有机溶剂,充分分散石墨烯于体系中，随着体系聚合反应进行，最后石墨烯均匀分散并充分结合于聚合物基体中，得到石墨烯/聚合物复合材料的一种方法。通常先制备氧化石墨烯作为前驱体,对其进行功能化改性使之能在聚合体系溶剂中分散，还原后与聚合物进行溶液共混，从而制备石墨烯/聚合物复合材料。通过溶液共混制备复合材料的关键是将石墨烯及其衍生物均匀分散在能溶解聚合物的溶剂中。

石墨烯制备方法及应用的研究进展

石墨烯制备方法及应用的研究进展邓振琪黄振旭（郑州师范学院化学化工学院，河南郑州450044）摘要:石墨烯因具有高的比表面积、突出的导热性能和力学性能及其非凡的电子传递性能等一系列优异的性质，引起了科学界新一轮的研究热点。本文总结近年石墨烯的研究现状，综述介绍石墨烯的制备方法和其应用的研究进展。关键字：石墨烯；制备；应用 2004年，英国曼彻斯特大学Geim研究小组首成功地在实验中从石墨中分离出石墨烯[1]，并提出了表征石墨烯的光学方法，对其电学性能进行了系统研究，发现石墨烯具有很高的载流子浓度、迁移率和亚微米尺度的弹道输运特性，从而掀起了石墨烯研究的热潮。石墨烯是由碳原子以sp2杂化连接按照六边形紧密排列成蜂窝状晶格的二维晶体，其理论厚度仅为0.35nm，是目前所发现的最薄的二维材料[2]。是构造其他维度碳质材料的基本单元，它可以包裹形成零维富勒烯，也可以卷起来形成一维的碳纳米管或者层层堆叠构成三维的石墨。石墨烯因其独特的二维晶体结构，从而具有优异的性能。如单原子层石墨烯材料理论表面积可达2630m2/g，半导体本征迁移率高达2×105cm2/(V·s)，弹性模量约为1.0TPa，热传导率约为5000W/(m·K)，透光率高达97.7％，强度高达 110GPa[3]。这些优异的性能使得石墨烯在纳米电子器件、传感器、电化学及复合材料等领域有光明的应用前景。 1.石墨烯的制备现在制备石墨烯主要方法为微机械剥离法、基底生长法、化学气相沉淀法、氧化石墨还原法。另简单介绍液相或气相直接剥离法、电化学法、石墨插层法等方法。 1.1微机械剥离法石墨烯最初的制备就是微机械剥离，机械剥离法就是通过机械力从具有高度定向热解石墨表面剥离石墨烯片层。Geim教授采用胶带剥离法可以认为是机械剥离法中的一个代表。Knieke等[4]利用湿法研磨法在室温下研磨普通石墨粉，成功的对石墨的片层结构进行了剥离，制备了单层和多层的石墨烯片。微机械剥离法制得的石墨烯具有最高的质量，适用于研究石墨烯的电学性质。但该方法低

石墨烯在催化方面的应用

石墨烯在催化方面的应用 1、石墨烯纳米光催化复合材料的研究纳米材料被认为是“二十一世纪最有前途的材料”。石墨烯是一种由单层碳原子紧密排列成的二维蜂窝状晶格结构的纳米材料,由于它具有特殊的纳米结构以及优异的性能,石墨烯的复合材料已在电子学、光学、磁学、生物医学、催化等诸多领域显示出了巨大的应用潜能。光催化技术具有工艺简单,能耗低,操作条件容易控制和降解彻底的特点,被认为是具有良好发展前景的环保新技术。以光催化剂/石墨烯纳米复合材料为研究对象,通过不同的复合工艺,制备了三种石墨烯纳米复合材料。 1）以天然鳞片石墨为原料,采用Hummers法制备氧化石墨,并用热剥离成石墨烯,或者利用超声波分散剥离为氧化石墨烯,再化学还原成石墨烯。 2）二氧化钛/石墨烯纳米复合材料，二氧化钛和石墨烯复合效果较好。 3）以氧化石墨烯为基体,醋酸锌为锌源,采用溶胶法制备了氧化锌/石墨烯纳米复合材料。研究发现了石墨烯的光催化性能,结果表明石墨烯/氧化锌有较高的催化效率,可以测定复合材料的荧光效应。 2、石墨烯负载Pt催化剂的催化氧化发光性能 Pt纳米颗粒可以很好地分散在石墨烯表面,因此合成了石墨

烯负载Pt纳米颗粒的Pt/石墨烯催化剂.并有较快的催化反应速率,Pt颗粒越小催化发光强度越大。当不同Pt负载量(0.4%-1.6%(w,质量分数)的催化剂作用于40%(φ,体积分数)以下浓度的CO/空气体系时,产生的催化发光强度均与CO浓度成正比。该催化剂在一定条件下,不但对CO氧化有较好的催化发光性能,还对乙醚、无水甲醇和甲苯有不同程度的催化氧化发光活性;但二氧化碳、甲醛、戊二醛、丙酮、乙酸乙酯、三氯甲烷、水蒸气均无响应信号。 3、与传统的Pd/Vulcan XC-72相比,Pd/石墨烯催化剂对碱性介质中乙醇电氧化的催化活性有了极大的提高，石墨烯-SnO2复合物（SnO2-GNS）可以负载高分散的Pd作为纳米颗粒催化剂，电化学测试表明,与Pd/石墨烯（Pd/GNS）相比,Pd/SnO2-GNS 催化剂对乙醇电氧化的催化活性有了很大的提高。当加入的前驱盐SnCl2·2H2O与氧化石墨的质量比为1:2时,Pd/SnO2-GNS催化剂获得最好的催化活性。 4、用石墨烯(G)代替Vulcan XC-72炭(XC)作Ir的载体制备石墨烯载Ir(Ir/G)催化剂.电化学的测量结果表明,Ir/G催化剂对氨氧化的电催化性能优于XC炭载Ir(Ir/XC)催化剂。 5、利用溶胶-凝胶法原位制备了二氧化钛/石墨烯(TiO2-GE)复合光催化剂，研究了纯TiO2以及不同方法制备的TiO2-GE复合光催化剂对亚甲基蓝及罗丹明B光催化降解性能.结果表明:石墨烯的引入提高了TiO2的光催活性,这主要是得益于石墨烯优

石墨烯基础知识简介

1.石墨烯（Graphene）的结构石墨烯是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢状晶格的平面薄膜，是一种只有一个原子层厚度的二维材料。如图1.1所示，石墨烯的原胞由晶格矢量a1和a2定义每个原胞内有两个原子，分别位于A和B的晶格上。C原子外层3个电子通过sp2杂化形成强σ键（蓝），相邻两个键之间的夹角120°，第4个电子为公共，形成弱π键（紫）。石墨烯的碳-碳键长约为0.142nm，每个晶格内有三个σ键，所有碳原子的p轨道均与sp2杂化平面垂直，且以肩并肩的方式形成一个离域π键，其贯穿整个石墨烯。如图1.2所示，石墨烯是富勒烯（0维）、碳纳米管（1维）、石墨（3维）的基本组成单元，可以被视为无限大的芳香族分子。形象来说，石墨烯是由单层碳原子紧密堆积成的二维蜂巢状的晶格结构，看上去就像由六边形网格构成的平面。每个碳原子通过sp2杂化与周围碳原子构成正六边形，每一个六边形单元实际上类似一个苯环，每一个碳原子都贡献一个未成键的电子，单层石墨烯的厚度仅为0.335nm，约为头发丝直径的二十万分之一。图 1.1（a）石墨烯中碳原子的成键形式（b）石墨烯的晶体结构。图1.2石墨烯原子结构图及它形成富勒烯、碳纳米管和石墨示意图石墨烯按照层数划分，大致可分为单层、双层和少数层石墨烯。前两类具有

相似的电子谱，均为零带隙结构半导体（价带和导带相较于一点的半金属），具有空穴和电子两种形式的载流子。双层石墨烯又可分为对称双层和不对称双层石墨烯，前者的价带和导带微接触，并没有改变其零带隙结构；而对于后者，其两片石墨烯之间会产生明显的带隙，但是通过设计双栅结构，能使其晶体管呈示出明显的关态。单层石墨烯（Graphene）：指由一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。双层石墨烯（Bilayer or double-layer graphene）：指由两层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括AB堆垛，AA堆垛，AA‘堆垛等）堆垛构成的一种二维碳材料。少层石墨烯（Few-layer or multi-layer graphene）：指由3-10层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子以不同堆垛方式（包括ABC 堆垛，ABA堆垛等）堆垛构成的一种二维碳材料。石墨烯（Graphenes）：是一种二维碳材料，是单层石墨烯、双层石墨烯和少层石墨烯的统称。由于二维晶体在热力学上的不稳定性，所以不管是以自由状态存在或是沉积在基底上的石墨烯都不是完全平整，而是在表面存在本征的微观尺度的褶皱，蒙特卡洛模拟和透射电子显微镜都证明了这一点。这种微观褶皱在横向上的尺度在8~10nm 范围内，纵向尺度大概为 0.7~1.0nm。这种三维的变化可引起静电的产生，所以使石墨单层容易聚集。同时，褶皱大小不同，石墨烯所表现出来的电学及光学性质也不同。图1.3 单层石墨烯的典型构象除了表面褶皱之外，在实际中石墨烯也不是完美存在的，而是会有各种形式的缺陷，包括形貌上的缺陷（如五元环，七元环等）、空洞、边缘、裂纹、杂原子等。这些缺陷会影响石墨烯的本征性能，如电学性能、力学性能等。但是通过一些人为的方法，如高能射线照射，化学处理等引入缺陷，却能有意的改变石墨烯的本征性能，从而制备出不同性能要求的石墨烯器件。 2.石墨烯的性质 2.1 力学特性

石墨烯在光电子器件中的应用

石墨烯在光电子器件中的应用摘要：石墨烯是目前发现的唯一存在的二维自由态原子晶体，有着优异的机械性能、超高的热导率和载流子迁移率、超宽带的光学响应谱，以及极强的非线性光学特性。且因其卓越的光学与电学性能及其与硅基半导体工艺的兼容性，石墨烯受到了各领域学科的高度关注。本文重点综述了石墨烯在超快脉冲激光器、光调制器、光探测器、表面等离子体等光电子器件领域的应用研究进展，并对其未来发展趋势进行了进一步的分析。关键字：石墨烯;光调制器;光探测器;超快脉冲激光器;表面等离子体; 1、前言石墨烯是由单层碳原子紧密堆积成二维蜂窝状晶格结构的一种碳质新材料，具有独特的零带隙能带结构，是一种半金属薄膜材料。石墨烯不仅有特殊的二维平面结构，还有着优良的力学、热学、电学、光学性质。其机械强度很大，断裂强度比优质的钢材还要高，同时又具备良好的弹性、高效的导热性以及超强的导电性。石墨烯又是一种禁带宽度几乎为零的特殊材料，其电子迁移速率达到了1/300光速。由于石墨烯几乎是透明的，因此光的透过率可高97.7%。此外，石墨烯的加工制备可与现有的半导体CMOS(Complementary metal-oxide-semiconductor transistor)工艺兼容，器件的构筑、加工、集成简单易行，在新型光电器件的应用方面具有得天独厚的优势。目前，人们已利用石墨烯开发出一系列新型光电器件，并显示出优异的性能和良好的应用前景。 2、石墨烯的基本性质石墨烯具有独特的二维结构，并且能分解为零维富勒烯，也可以卷曲成一维碳纳米管，或堆积成为三维石墨。石墨烯力学性质高度稳定，碳原子连接比较柔韧，当施加外力时，碳原子面就会发生弯曲形变。在理想的自由状态下，单层石墨烯并非完美的平面结构，表面不完全平整，在薄膜边缘处出现明显的波纹状褶皱，而在薄膜内部褶皱并不显，多层石墨烯边缘处的起伏幅度要比单层石墨烯稍小。这也说明了石墨烯在受到拉伸、弯曲等外力作用时仍能保持高效的力学稳定性。在一定能量范围内,石墨烯中的电子能量与动量呈线性关系，所以电子可视为无质量的相对论粒子即狄拉克费米子。通过化学掺杂或电学调控的手段，可以有效地调节石墨烯的化学势，使得石墨烯的光学透过性由“介质态”向“金属态”转变。石墨烯的功函数与铝的功函数相近，约为4.3eV，因此在有机光电器件中有望取代铝来做透明电极。近年来所观测到的显著的量子霍尔效应和分数量子霍尔效应，证实了石墨烯是未来纳米光电器件领域极有前景的材料。 3、基于石墨烯的光调制器 3.1 直波导结构石墨烯光调制器光学调制是改变光的一个或多个特征参数，并通过外界各种能量形式实现编码光学信号的过程。对光学调制器件的评价有调制带宽、调制深度、插入损耗、比特能耗以及器件尺寸等性能指标。大多数情况下，光在

石墨烯的应用领域

第二章石墨烯应用领域石墨烯因其独特的电学性能、力学性能、热性能、光学性能和高比表面积，近年来受到化学、物理、材料、能源、环境等领域的极大重视，应用前景广阔，被公认为21世纪的“未来材料”和“革命性材料”。具体在五个应用领域：一是储能领域。石墨烯可用于制造超级电容器、超级锂电池等。二是光电器件领域。石墨烯可用于制造太阳能电池、晶体管、电脑芯片、触摸屏、电子纸等。三是材料领域。石墨烯可作为新的添加剂，用于制造新型涂料以及制作防静电材料。四是生物医药领域。石墨烯良好的阻隔性能和生物相容性，可用于药物载体、生物诊断、荧光成像、生物监测等。五是散热领域。石墨烯散热薄膜可广泛应用于超薄大功耗电子产品，比如当前全球热销的智能手机、IPAD 电脑、半导体照明和液晶电视等。中国科学院预计，到2024年前后，石墨烯器件有望替代互补金属氧化物半导体（CMOS）器件，在纳米电子器件、光电化学电池、超轻型飞机材料等研究领域得到应用。目前，全球范围内仅电子行业每年需消耗大约2500吨半导体晶硅，纯石墨烯的市场价格约为人民币1000元/g ，其若能替代晶硅市场份额的10%，就可以获得5000亿元以上的经济利益；全球每年对负极材料的需求量在2.5万吨以上，并保持了20%以上的增长，石墨烯若能作为负极材料获得锂离子电池市场份额的10%，就可以获得2500吨的市场规模。可见，石墨烯具有广阔的应用空间和巨大的经济效益。

正是在这一背景下，目前国内外对石墨烯技术的应用研究如火如荼，具体应用如下： 2.1 石墨烯锂离子电池锂离子电池具有容量大、循环寿命长、无记忆性等优点，目前已成为全球消费类电子产品的首选电池以及新能源汽车的主流电池。高能量密度、快速充电是锂电池产品发展的必然趋势，在正极材料中添加导电剂是一种有效改善锂电性能的途径，可大大增加正负极的导电性能、提高电池体积能量密度、降低电阻，增加锂离子脱嵌及嵌入速度，显著提升电池的倍率充放电等性能，提高电动车的快充性能。所谓石墨烯电池并非整个电池都用石墨烯材料制作，而是在电池的电

石墨烯介绍

获奖者2010年10月5日，2010年诺贝尔物理学奖被授予英国曼彻斯特大学的安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们在石墨烯材料方面的研究。 PPT1安德烈·海姆，1958年10月出生于俄罗斯，拥有荷兰国籍，父母为德国人。1987 年在俄罗斯科学院固体物理学研究院获得博士学位。他于2001年加入曼彻斯特大学，现任物理学教授和纳米科技中心主任。之前拥有此荣誉头衔的人包括卢瑟福爵士，卢瑟福于1907-1919年在曼彻斯特大学工作。他至今发表了超过150篇的文章，其中有发表在自然和科学杂志上的。他获得的奖项包括2007 年的Mott Prize和2008年的Europhysics Prize。2010年成为皇家学会350周年纪念荣誉研究教授。在2000年他还获得“搞笑诺贝尔奖”——通过磁性克服重力，让一只青蛙悬浮在半空中。10年后的2010年他获得诺贝尔物理学奖。 2010年医学奖：荷兰的两位科学家发现哮喘症可用过山车治疗。和平奖：英国研究人员证实诅咒可以减轻疼痛。 PPT2康斯坦丁·诺沃肖洛夫，1974年出生于俄罗斯，具有英国和俄罗斯双重国籍。2004年在荷兰奈梅亨大学获得博士学位。是安德烈·海姆的博士生。曼彻斯特大学目前任教的诺贝尔奖得主人数增加到4名，获得诺贝尔奖的历史总人数为25位。发现石墨属于混晶，为片层结构，层内由共价键相连，层间由分子间作用力相连。共价键是比较牢固的，但分子间作用力（范德华力）小得多。因此，石墨的单层是牢固的，而层间作用力很小，极易脱落。 2004年，他们发现了一种简单易行的新途径。他们强行将石墨分离成较小的碎片，从碎片中剥离出较薄的石墨薄片，然后用一种特殊的塑料胶带粘住薄片的两侧，撕开胶带，薄片也随之一分为二。不断重复这一过程，就可以得到越来越薄的石墨薄片，而其中部分样品仅由一层碳原子构成——他们制得了石墨烯。结构

石墨烯量子点制备与应用

石墨烯量子点的概述石墨烯量子点的性质 GQDs是准零维结构的纳米材料，由于其自身半径小于波尔激发半径，原子内部的电子在三维方向上的运动均受到限制，所以量子局域效应十分显着，因此具有许多独特的物理和化学性质。其与传统的半导体量子点(QDs)相比，GQDs 具有如下独特的性质：不含高毒性的金属元素如镉、铅等，属环保型量子点材料；自身结构稳定，耐强酸和强碱，耐光漂白；厚度可达到单个原子层，横向尺寸可达到几个互相联接的苯环大小，却能够保持高度的化学稳定性；带隙宽度范围可调，原则上可通过量子局域效应和边缘效应在0～5 eV 范围内调节，从而将波长范围从近红外区扩展到可见光区及深紫外区，从而满足了各种技术对材料能隙和特征波长的要求；容易实现表面功能化，可稳定分散于常用的化学试剂，满足材料低成本加工处理的需求。GQDs拥有的发光特性主要是通过光致发光和电化学发光产生，其中荧光性能是GQDs最突出的性能，GQDs的荧光性质主要包括：激发荧光稳定性高且具有抗光漂白性；荧光发射波长可以进行可控调节，有些GQDs还具有上转换荧光性质；激发光谱宽且连续，可以进行一元激发、多元发射。目前关于GQDs的光致发光机理主要有两个：(1)官能团效应，即在GQDs表面进行化学修饰，使得GQDs表面产生能量势阱，表面物理化学状态发生显着变化，导致其荧光量子产率提高；(2)尺寸效应，即GQDs的荧光性能取决于粒径尺寸的大小。GQDs还是优良的电子给体和电子受体，因此GQDs在能量存储、光电转化和电磁学领域具有重要的研究意义，同时在生物、医学、材料、新型半导体器件等领域具有重要潜在应用价值。石墨烯量子点的制备 GQDs的合成方法可以分为两大类：自上而下法和自下而上法，如图1-1所示。自上而下法是通过简单的物理化学作用，进行热解和机械剥离块状石墨，得到尺寸较小的GQDs，是最常用的制备方法，比如改进的Hummers法，其使用的原料廉价，但是反应条件比较苛刻，制备周期比较长，通常需要经过强酸、强氧

石墨烯光电探测器

石墨烯光电探测器第一节纯石墨烯光电探测器 2.1.1 石墨烯光电探测的相关原理有关石墨烯光电探测和光电子应用的关键原理已经被报道。这里包括光伏效应，光的热效应，热辐射效应，光选择效应和等离子体波辅助机制。（a）（b）（c）（d）图2.1 石墨烯光电探测原理（a）光伏效应；（b）光热电效应；（c）测辐射热效应；（d）辅助的等离子体波机制(引自[27]) 光伏效应光伏电流来源于由不同掺杂区域连接处内部电场或外置电场所产生的光生电子分离。石墨烯是半导体，自身会产生了大量的暗电流，不适于外置电路。内置区域可以用本身的化学掺杂，通过选通脉冲产生静电效应或者通过利用好在石墨烯和金属接触点的功函数差别来引入。石墨烯通道可为P型或N型。光电流的

方向仅依赖于电场，而非整体的掺杂程度。因而其可从p-n到n-p，或者从p-p+到p+-p之间转换信号。光热电效应辅助热载流子输运在石墨烯中扮演重要地位。由于这种强烈的电子-电子相互作用，光激电子对可以给载流子快速（~10-50fs）加热。因为光频声子能量（~200meV）在石墨烯中很大，辐射产生的热载流子可以保持在一个温度上。最终热电子会与晶格之间得到平衡。光生热电子通过光热电效应（即PTE或塞贝克效应）产生光电压=（-），其中（在V ）是不同掺杂石墨烯区域的热电动力（温差电势率），是不同区域电子温度差。辐射热效应辐射热效应与由入射光子产热导致的输运电导率变化相关。一个辐射热计可以通过吸收入射辐射dP，并读出导致的温度变化量dT来测量电磁辐射的强度。辐射热计的关键常数有电阻=dT/dP，还有热容量，其决定了响应时间=[28]。石墨烯有很小的体积和很低的态密度，因而得到很低的和一个很高的响应度。这里不直接产生的光电流，而要求有外置的偏压，不需要引进p-n结。由入射光引起的电导率变化可归于以下两种机制：⑴由于相关温度改变引起载流子迁移率的改变；⑵对电流有贡献的载流子数目的改变（如PV效应)。光门效应光门效应是基于GRM载流子浓度n引起的光诱导的改变，因而其电导率=。第一，电子-空穴对的生成发生在GRM 中，随后其中之一被复合（例如在陷阱电荷中或者附近纳米粒子的分子中）。第二，电子-空穴对生成发生在GRM附近的纳米粒子中，分子，或者陷阱电荷中。接着，一种载流子转移到GRM，同时其他的载流子待在微粒，分子或者陷阱中。通过运用高迁移率的导体和长的响应时间，提高光电导的增益。同时，长的减慢了运行速度。因而这类探测器可以被用在低的暂时频带宽度上，例如视频图像电流。所以合适的评估不仅来自响应度，还有其噪声等效功率（NEP）和特殊的探测能力。辅助的等离子体波机制 Dyakonov和Shur提出了一个光电探测的方案，即通过凭借场效应晶体管

综述石墨烯的制备与应用

半导体物理课程作业石墨烯的制备与应用（材料）

目录一、石墨烯概述 (2) 二、石磨烯的制备 (3) 1、机械剥离法 (3) 2、外延生长法 (5) 3、化学气相沉积法 (6) 4、氧化石墨-还原法 (6) 5、电弧法 (9) 6、电化学还原法 (9) 7、有机合成法 (10) 三、石墨烯的应用 (11) 1、石墨烯在电子器件领域的应用 (11) 1.1 石墨烯场效应晶体管 (11) 1.2 石墨烯基计算机芯片 (12) 1.3 石墨烯信息存储器件 (13) 2、石墨烯在能源领域的应用 (14) 2.1 石墨烯超级电容器 (14) 2.2 锂离子电池 (15) 2.3 太阳能电池 (16) 2.4 储氢/甲烷器件 (17) 3、石墨烯在材料领域的应用 (18) 3.1 特氟龙材料替代物 (18) 3.2 石墨烯聚合物复合材料 (18) 3.3 光电功能材料 (19) 4、石墨烯在生物医药领域的应用 (20) 4.1 基于氧化石墨烯的纳米载药体系 (20) 4.2 氧化石墨烯对DNA/基因/蛋白的选择性检测 (21) 4.3用于生物成像技术 (23) 4.4 石墨烯在肿瘤治疗方面的应用 (23) 四、总结及展望 (24) 参考文献 (25)

一、石墨烯概述碳广泛存在于自然界中，是构成生命有机体的基本元素之一。碳基材料是材料界中一类非常具有魅力的物质，从无定形的碳黑到晶体结构的天然层状石墨；从零维纳米结构富勒烯到一维碳纳米管无不给人们带来炫丽多彩的科学新思路。而二维碳基材料石墨烯的发现，不仅极大地丰富了碳材料的家族，而且其所具有的特殊纳米结构和性能，使得石墨烯无论是在理论还是实验研究方面都已展示出了重大的科学意义和应用价值，从而为碳基材料的研究提供新的目标和方向。碳的晶体结构—石墨和金刚石(三维)是自然界中最早为人们熟知的两种碳同素异构体，因化学成键方式不同而具有截然相反的特性。1985年，一种被称为“巴基 (零维)被首次发现，三位发现者于11年后, 即1996年获诺贝尔球”的足球形分子C 60 化学奖。1991年，由石墨层片卷曲而成的一维管状结构: 碳纳米管被发现，发现者饭岛澄男(Sumio Iijima)于2008年获卡弗里纳米科学奖。石墨烯(Graphene)是只有一个原子层厚的单层石墨片，是石墨的极限形式。作为碳的二维晶体结构, 石墨烯的出现最终为人类勾勒出一幅点、线、面、体(从零维到三维)相结合的完美画面(图1)。图1 碳的晶体结构石墨烯作为一种独特的二维晶体，有着非常优异的性能：具有超大的比表面积，理论值为2630m2/g；机械性能优异，杨氏模量达1.0TPa；热导率为5300W·m-1·K-1，是铜热导率的10多倍；几乎完全透明，对光只有2.3%的吸收；在电和磁性能方面具有很多奇特的性质，如室温量子霍尔效应、双极性电场效应、铁磁性、超导性及高

石墨烯在环氧树脂中的应用

石墨烯在环氧树脂中的应用石墨烯的简介石墨是碳单质的同素异形体，碳元素的神奇的六号元素，碳单质同素异形体从最硬到极软，从全吸收到全透光，绝缘体到半导体到导体，绝热到良导热，而石墨烯就是单原子层的石墨。石墨烯增强树脂机理石墨烯具有很大的表比面积，加上石墨烯的分子级的分散，可与聚合物之间形成很强的界面作用，羟基等官能团和制作过程均会使石墨烯变成褶皱的状态，这些纳米级的不平整可增强石墨烯与聚合物链之间的相互作用。官能团化石墨烯表面含有羟基，羧基等化学基团，可与极性高分子如聚甲基丙烯酸甲酯形成较强的氢键。石墨烯在环氧树脂中的应用——导电性改性的石墨烯于环氧树脂复合，加入2%的改性石墨烯，环氧复合材料的储能模量增大113%，加入4%是，强度增大38%。纯EP树脂的电阻为10^17欧姆.厘米，添加氧化石墨烯后电阻下降6.5个数量级。石墨烯在环氧树脂中的应用——导热性将碳纳米管、石墨烯加到环氧树脂中，当加入20 vol% CNTs 20 vol%

GNPs, 复合材料的导热系数可达7.3W/mK. 石墨烯在环氧树脂中的应用——阻燃性当加入5wt%有机功能化氧化石墨烯时阻燃值提高23.7%，加入5wt%的石墨烯时阻燃性能提高43.9%。石墨烯导热塑料的优势石墨烯导热塑料容易加工、成型耗费能源少、密度适中做出产品轻巧、可降解对环境污染小、加工可自动化高效、颜色丰富任意调整、仓库运输成本大量降低、不易碰撞变形、可绝缘不易造成安全隐患，散热均匀。环氧树脂的种类 1. 缩水甘油醚型树脂缩水 2.缩水甘油脂型树脂 3.缩水甘油胺型树脂

4.脂环族环氧化合物 5.线状脂肪族环氧化合物。环氧树脂的用途环氧树脂一般和添加物同时使用，以获得应用价值。添加物可按不同用途加以选择，常用添加物有以下几类：（1）固化剂；（2）改性剂；（3）填料；（4）稀释剂；（5）其它。其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、浇注料都需添加固化剂，否则环氧树脂不能固化。由于用途性能要求各不相同，对环氧树脂及固化剂、改性剂、填料、稀释剂等添加物也有不同的要求。

石墨烯的制备与应用--课程论文

石墨烯的制备与应用前景石墨烯是由碳原子以sp2链接的单元子层构成，其基本结构为有机材料中最稳定的苯六元环。它是目前发现的最薄的二维材料。石墨烯是构成其他石墨材料的基本单元，它可以翘曲成为零维的富勒烯,卷曲成为一维的CNTs或者堆垛成为三维的石墨。石墨烯是人类已知强度最高的物质，比钻石还坚硬，厚度相当于普通食品塑料袋的石墨烯能够承担大约两吨重的物品。石墨烯最大的特点是石墨烯最大的特性是其中电子的运动速度达到了光速的1/300，远远超过了电子在一般导体中的运动速度。这使得石墨烯中的电子，或更准确地，应称为“载荷子”的性质和相对论性的中微子非常相似。此外石墨烯有相当的不透明度：可以吸收大约2.3%的可见光。而这也是石墨烯中载荷子相对论性的体现。石墨烯的合成方法 1.微机械剥离法这是最早制备出石墨烯的方法。2004年Novoselovt等用这种方法制备出了单层石墨烯。典型制备方法是用另外一种材料膨化或者引入缺陷的热解石墨进行摩擦，体相石墨的表面会产生絮片状的晶体，在这些絮片状的晶体中含有单层的石墨烯。但缺点是此法是利用摩擦石墨表面获得的薄片来筛选出单层的石墨烯薄片，其尺寸不易控制，无法可靠地制造长度足供应用的石墨薄片样本。 2.外延生长法一般是通过加热6H—SiC单晶表面，脱附Si(0001面)原子制备出石墨烯．先将6H- SiC单晶表面进行氧化或H 刻蚀预处理在超高真空下加热去除表面氧化物，通过俄歇电子能谱确认氧化物完全去除后，继续恒温加热10-20分钟，所得的石墨烯片层厚度主要由这一步骤的温度所决定，这种方法能够制备出l-2碳原子层厚的石墨烯，但由于SiC晶体表面结构较为复杂，难以获得大面积、厚度均一的石烯。与机械剥离法得到的石墨烯相比，外延生长法制备的石墨烯表现出较高的载流子迁移率等特性，但观测不到量子霍尔效应。 3.碳纳米管轴向切割法前文已经提到过，碳纳米管从结构上可以看作是由单层的石墨烯纳米带卷曲

石墨烯的制备方法概述

石墨烯的制备方法概述 1物理法制备石墨烯物理方法通常是以廉价的石墨或膨胀石墨为原料，通过机械剥离法、取向附生法、液相或气相直接剥离法来制备单层或多层石墨烯。这些方法原料易得,操作相对简单，合成的石墨烯的纯度高、缺陷较少。 1.1机械剥离法机械剥离法或微机械剥离法是最简单的一种方法，即直接将石墨烯薄片从较大的晶体上剥离下来。Novoselovt等于2004年用一种极为简单的微机械剥离法成功地从高定向热解石墨上剥离并观测到单层石墨烯，验证了单层石墨烯的独立存在。具体工艺如下：首先利用氧等离子在1mm厚的高定向热解石墨表面进行离子刻蚀，当在表面刻蚀出宽20μm —2mm、5μm的微槽后，用光刻胶将其粘到玻璃衬底上，再用透明胶带反复撕揭，然后将多余的高定向热解石墨去除并将粘有微片的玻璃衬底放入丙酮溶液中进行超声，最后将单晶硅片放入丙酮溶剂中，利用范德华力或毛细管力将单层石墨烯“捞出”。但是这种方法存在一些缺点，如所获得的产物尺寸不易控制，无法可靠地制备出长度足够的石墨烯，因此不能满足工业化需求。

1.2取向附生法—晶膜生长 PeterW.Sutter等使用稀有金属钌作为生长基质，利用基质的原子结构“种”出了石墨烯。首先在1150°C下让C原子渗入钌中，然后冷却至850°C，之前吸收的大量碳原子就会浮到钌表面，在整个基质表面形成镜片形状的单层碳原子“孤岛”，“孤岛”逐渐长大，最终长成一层完整的石墨烯。第一层覆盖率达80%后，第二层开始生长，底层的石墨烯与基质间存在强烈的交互作用，第二层形成后就前一层与基质几乎完全分离，只剩下弱电耦合，这样制得了单层石墨烯薄片。但采用这种方法生产的石墨烯薄片往往厚度不均匀，且石墨烯和基质之间的黏合会影响制得的石墨烯薄片的特性。 1.3液相和气相直接剥离法液相和气相直接剥离法指的是直接把石墨或膨胀石墨(EG)(一般通过快速升温至1000°C以上把表面含氧基团除去来获取)加在某种有机溶剂或水中，借助超声波、加热或气流的作用制备一定浓度的单层或多层石墨烯溶液。Coleman等参照液相剥离碳纳米管的方式将墨分散在N-甲基-吡咯烷酮(NMP)中，超声1h后单层石墨烯的产率为1%，而长时间的超声(462h)可使石墨烯浓度高达1.2mg/mL。研究表明，当溶剂与石墨烯的表面能相匹配时，溶剂与石墨烯之间的相互作用可以平衡剥离石墨烯所需的能量，能够较好地剥离石墨烯

石墨烯在涂料领域中的应用探析

石墨烯在涂料领域中的应用探析自从石墨烯诞生之日起，就受到世界范围内的高度关注。石墨烯作为碳单质的第三种形式，以其优异的物理性能、化学性能、电性能和热力学性能，在涂料行业一经使用，就有着十分突出的优异表现。文章围绕石墨烯在涂料领域的相关应用进行探讨，主要介绍了石墨烯在导电涂料、防腐涂料、阻燃涂料、导热涂料和高强度涂料方面的应用情况。标签：石墨烯；涂料；导电；防腐引言使用工具是人类区别于其他动物的根本特征。人类的历史本质上是人类使用工具改造自然、认知世界的过程。优质的材料是工具发展的主要动力之一。许多次人类科学乃至社会上的重大进步，都是与新材料的发现、发明密切相关。石墨烯是21世纪重要的新型材料，其由多层片状结构组成，每层结构都是由碳原子经过sp2杂化轨道组成的六角型呈蜂巢晶格平面薄膜。石墨烯的理论已经提出了一段时间，但一直到2004年英国物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，才在实验室中人工分离出石墨烯单体，从而证实了石墨烯的存在。两位学者也因此荣获2010年诺贝尔物理学奖。石墨烯是纳米材料中厚度最小、强度最大的种类。由于吸光率很低，只有 2.3%，所以外观几乎是完全透明的。石墨烯物理性能优异，导热性能比碳纳米管和金刚石还高，为5300W/m·K，室温环境下其电子迁移率大于15000cm2/vs，超过纳米碳管或硅晶体。石墨烯是当前世界上已知材料中导电性最好的材料，电阻率仅为10-8Ω·cm，低于铜或银。综上所述，石墨烯兼具比表面积大、导电性好、化学稳定性强、力学性能和导热性能优异等优点，一经问世，就受到世界各国的广泛关注。现阶段我国已经初步形成石墨烯工业化生产。石墨烯应用范围十分广阔，涂料是目前石墨烯众多应用领域中的一个重要组成部分。凭借各种优越性能，石墨烯在导电涂料、防腐涂料、阻燃涂料、导热涂料和高强度涂料等方面都有着非常深远的应用前景。下面就对石墨烯在涂料领域中的主要应用进行一下简要介绍与分析。 1 石墨烯在导电涂料领域的应用 1.1 汽车静电喷涂浅色底漆汽车是重要的工业产品。作为汽车构成系统中的有机组成部分，汽车塑件具有很好的市场空间。当前汽车塑件涂装普遍采用常规空气喷涂方式作业。这种喷漆工业是以喷枪为工具，使用压缩空气为载体进行生产。在生产过程中，大量涂料以雾化形式散逸到空气中，不仅成本昂贵，而且会造成较为严重的空气污染。基于这个原因，汽车及涂料企业一直把更具有经济性、环保性的新型涂料作为汽车涂料的主要开发目标。其中，静电喷涂就是其中一個重要方向。静电喷涂以电场为涂装载体，不但涂料利用效率高，成本相对降低，有利于环境保护，还具有生产速度快，装饰性能高等优点。汽车组成构件中有很大一部分，比如说汽车车

石墨烯复合材料的研究及其应用

石墨烯复合材料的研究及其应用任成，王小军，李永祥，王建龙，曹端林摘要：石墨烯因其独特的结构和性能，成为物理化学和材料学界的研究热点。本文综述了石墨烯复合材料的结构和分类，主要包括石墨烯-纳米粒子复合材料、石墨烯-聚合物复合材料和石墨烯-碳基材料复合材料。并简述石墨烯复合材料在催化领域、电化学领域、生物医药领域和含能材料领域的应用。关键词：石墨烯；复合材料；纳米粒子；含能材料 Research and Application of Graphene composites ABSTRACT: Graphene has recently attracted much interest in physics,chemistry and material field due to its unique structure and properties. This paper reviews the structure and classification of graphene composites, mainly inclouding graphene-nanoparticles composites, graphene-polymer composites and graphene-carbonmaterials composites. And resume the application of graphene composites in the field of catalysis, electrochemistry, biological medicine and energetic materials. Keywords: graphene; composites; nanoparticles; energetic materials 石墨烯自2004年曼彻斯特大学Geim[1-3]等成功制备出以来，因其独特的结构和性能，颇受物理化学和材料学界的重视。石墨烯是一种由碳原子紧密堆积构成的二维晶体，是包括富勒烯、碳纳米管、石墨在内的碳的同素异形体的基本组成单元。石墨烯的制备方法主要有机械剥离法，晶体外延法，化学气相沉积法，插层剥离法以及采用氧化石墨烯的高温脱氧和化学还原法等[4-10]。与碳纳米管类似，石墨烯很难作为单一原料生产某种产品，而主要是利用其突出特性与其它材料体系进行复合．从而获得具有优异性能的新型复合材料。而氧化石墨烯由于其特殊的性质和结构，使其成为制备石墨烯和石墨烯复合材料的理想前驱体。本文综述了石墨烯复合材料的结构、分类及其在催化领域、电化学领域、生物医药领域和含能材料领域的应用。

石墨烯的合成与应用

石墨烯的合成与应用贾雨龙1345761115 材料成型及控制工程摘要：论述了石墨烯非凡的物理及电学性质，包括电子输运-零质量的狄拉克-费米子行为，量子霍耳效应，最小量子电导率，量子干涉效应的强烈抑制等；石墨烯的机械和化学制备方法和石墨烯在纳电子器件方面、计算机芯片取代硅、制造最快的碳晶体管、减少噪声方面和潜在的储氢材料领域等方面的应用。关键词：石墨烯；量子霍耳效应；量子电导率 Synthesis and applications of graphene Jia yun-long Jiangsu University of Science and Technology Abstract:This paper summarized the extraordinarily physical and electrical properties of graphene,including electron transport-Massless Dirac Fermion behavior,Anomalous quantum Hall effect(chiral,RT),Minimum quantum conductivity,Suppression of quantum interference effect,and etc.The mechanical and chemical synthesis methods for graphene and the applications of graphene in nanoelectronic devices,computers chip replace of silicon,manufacturing the fastest transistor,reducing yawp and potential hydrogen storage,etc were also introduced. Key words:Graphene;anomalous quantum Hall effect;Minimum conductivity 引言石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种炭质新材料[1]，这种石墨晶体薄膜的厚度只有仅有0.0035nm,仅为头发的20万分之一，是构建其他维数炭质材料（如零维富勒烯、一维纳米碳管、三维石墨）的基本单元，具有极好的结晶性及电学性。完美的石墨烯是二维的，只包括六角元胞；如果有五角元胞和七角元胞存在，会构成石墨烯的缺陷；少量的五角元胞存在会使石墨烯翘曲入形状；12 个五角元胞会形成富勒烯（fullerene）石墨烯的理论研究已有60多年的历史，被广泛用来描述不同结构炭质材料的性能。20世纪80年代，科学家们开始认识到石墨烯可以作为（2+1）维量子电动力学的理想理论模型。但一直以来人们普遍认为这种严格的二维晶体结构由于热力学不稳定性而难以独立稳定的存在。然而真正能够独立存在的二维石墨烯晶体在2004年由英国曼彻斯特大学的Novoselov等[2]利用胶带剥离高定向石墨的方法获得，并发现石墨烯载流子的相对论粒子特性[3,4]，从而引发石墨烯研究热。石墨烯在过去的短短3年内已经充分展现出在理论研究和实际应用方面的无穷魅力，迅速成为材料科学和凝聚态物理领域最为活跃的研究前沿[5]。研究发现，再不需要任何传统化学稳定剂的情况下，石墨烯可以在水中稳定地分解分层，有望应用于可减少静电现象的涂层的研制。 1石墨烯的性质 1.1电子运输-零质量的狄拉克-费米行为（Massless Dirac Fermion behavior）石墨烯是零带隙半导体，独特的载流子特性是其备受关注的原因之一。在凝聚态物理领域，材料的电学性能常用薛定谔方程描述，而石墨烯的电子与蜂窝状晶体周期势的相互作用产生了一种准粒子，A.Qaiumzadeh[6]根据GW近似值计算了石墨烯在无序状态下在兰道费米子液体内的准粒子特性，即零质量的狄拉克-费米子(massless Dirac Fermions)，具有类似于光子的特性，在低能区域适合于采用含有有效光速的（2+1）维狄拉克方程来精确表述。因此，石墨烯的出现为相对论量子力学现象的研究提供了一种重要的手段。
