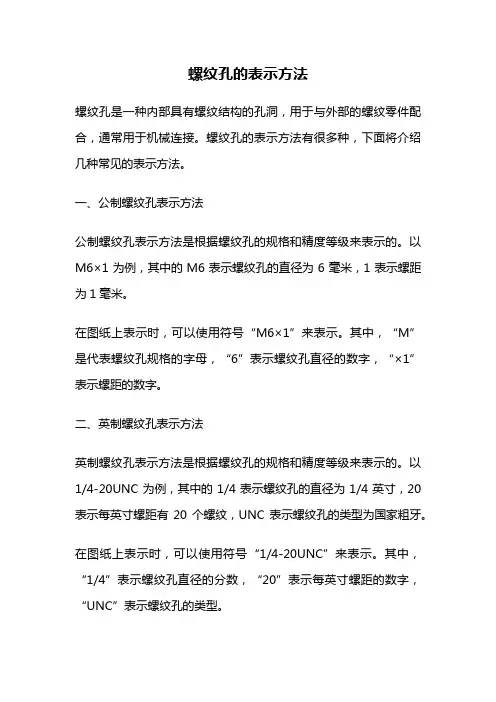

螺纹表示方法
梯形螺纹的特征代号为：Tr。
例如：大径40，导程14、螺距7、左旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：
Tr40×14(P7)LH-7e。
标注说明
1、M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。
2、M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
3、G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。
4、Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
5、Tr20×8(P4)表示梯形螺纹，公称直径 20，双线，导程 8，螺距 4，右旋。
6、B20×2LH表示锯齿形螺纹，公称直径 20，单线，螺距 2，左旋。
npt螺纹——管螺纹标准

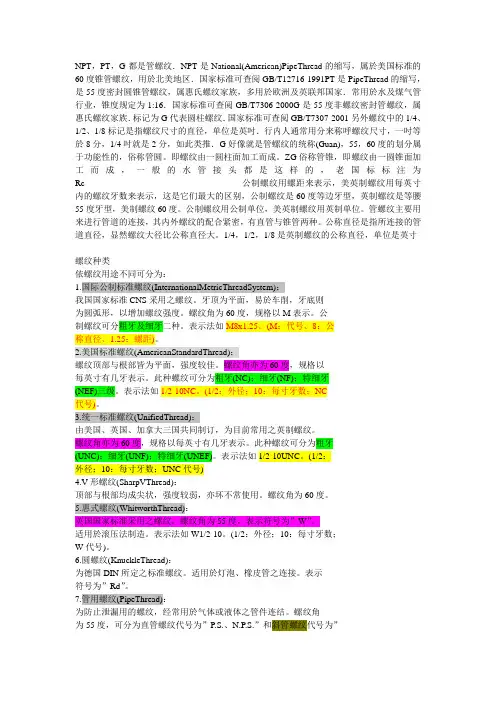

npt螺纹——管螺纹标准 管螺纹标准 55度 管螺纹:主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种:NPT、PT、G等。 1)NPT是National(American)Pipe， Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。 2)PT(BSPT)是Pipe Thread，的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3)G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。， 公制螺纹与英制螺纹的区别: 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示; 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60 度牙型; 公制螺纹用公制单位(如mm)，美英制螺纹用英制单位(如英寸);
“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有:ISO—公制螺纹标准60度;UN—统一螺纹标准60度;API—美国石油管螺纹标准60度;W—英国惠氏螺纹标准55度; 1 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸(行内人通常用分来称呼螺纹尺寸，一等于,分，1/4 ?就是,分，如此类推(G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。 英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差(存在一定量的修约和调整).再参照英制密封管螺纹的公差值提出英制非密封管螺纹的公差(公差由单向分布变为单向分布，放松顶径公差，放开底径公差).三种螺纹提出的时间为: 1841年，提出英国惠氏螺纹，1905年，颁布惠氏螺纹新标准(BS 84). 1905年，颁布英制密封管螺纹标准(BS 21).
管螺纹标准介绍
管螺纹标准 管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1）NPT是National(American)Pipe? Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。 2）PT（BSPT）是Pipe Thread?的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。? 公制螺纹与英制螺纹的区别： 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型； 公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； “行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度； NPT BSP螺纹技术---- NPT，PT，G螺纹的区别 NPT，PT，G各种螺纹的区别 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。 英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合
英制螺纹说明及螺纹标注方法
英制螺紋說明及螺紋標注方法 一、嚴格地說，UN、UNR、UNC、UNF、UNS以及UNEF是螺紋系列的規定代號，而不是某些英文片語的縮寫： 統一螺紋：Unified Screw Threads( 由英國(United Kingdom)、加拿大(Canada)和美國(United States)於948年共同制定； UN：外螺紋設計牙型根部可平可圓(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the flat width of the Basic Profile is optional.) UNR：外螺紋設計牙型根部必須為圓弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of H.) UNC：粗牙系列(Coarse-Thread Series)； UNF：細牙系列(Fine-Thread Series)； UNEF：超細牙系列(Extra-Fine-Thread Series)； UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)； 另外還有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列舉 二、標注方法: 英寸制統一螺紋，在英寸制國家廣泛採用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。 標注方法：螺紋直徑—每英寸牙數系列代號—精度等級 示例：粗牙系列 3/8—16 UNC—2A 細牙系列 3/8—24 UNF—2A 特細牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A
螺纹符号对照表
螺纹代号对照表 螺纹名称中国ISO 日本美国英国法国德国前苏联60°普通螺 纹 M PS 60°圆锥管螺纹NPT Z(旧) NPT 55°圆柱管 螺纹G R P G PF BSP BSPP G R(内螺纹) K(外螺纹) G TPYь 55°圆锥管螺纹 ZG R(外螺纹) R(外螺纹) R C(内螺纹) PT R BSPT R(外螺纹) R C(内螺纹) G(外螺纹) R(外螺纹) R(外螺纹) 55°梯形螺纹Tr(新) T(旧) Tr Tr Tr 60°米制锥 螺纹 ZM 3°30°米制 锯齿螺纹 B 国外螺纹的代号和标注识别 1.英制螺纹(螺纹牙型角55度) BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙) R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG) G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D) 2.美制螺纹（螺纹牙型60度） UNC---统一制粗牙螺纹（代替NC）UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN---统一制不变螺距螺纹
UNS---统一制特殊螺纹NPT---美国标准锥管螺纹 NPSC---美国标准管接头用直管螺纹NGT---气瓶用锥螺纹 NPTF---干密封锥管螺纹NPSF---干密封燃油直管螺纹 NPSM---美国标准机械连接用直管螺纹NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH---美国标准软管连接用直管螺纹3.其它螺纹 SM----缝纫机螺纹PZ----气瓶用锥螺纹 51－201－气门芯螺纹 标注示例 55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。米制和英寸制国家均广泛采用。用于输送液体、气体、和安装电线的管接头和管子的连接。国家标准可查阅GB/T7307-2001。完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成： 尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A 螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。该系列螺纹在世界上使用广泛，常用于水及煤气管行业。锥度规定为1：16.国家标准可查阅GB/T7306-2000。完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成： 英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C； 英制密封圆锥外螺纹的特征代号为R1（和英制密封圆柱内螺纹配合使用） R2（和英制密封圆锥内螺纹配合使用） 尺寸代号为3/4的左旋、英制密封圆柱内螺纹：R P3/4－LH NPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。用于北美地区，在我国机床行业和前苏联也有使用。国家标准可查阅GB/T12716-1991。完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：
管螺纹(英制)标注方法
螺纹的标注方法 一般概述 [文本] 1、标准螺纹 凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。 下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。 标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。 标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。 2、非标准螺纹 牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。 应当尽量采用标准螺纹。
普通螺纹的标注方法 [文本] 1、对于单线普通螺纹 标注格式为（GB/T197-2003 2004年执行）： [文本] 对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。 公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。字母代表尺寸与标准尺寸偏离的程度。一般外螺纹（杆）要比内螺纹（孔）要小一些。外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。内螺纹用大写表示，只有G, H两。个字母。如果中径和顶径的公差代号相同，标一个就可以了。 旋合长度分为短、中、长三种，代号分别用S、N、L表示。一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。 2、对于多线普通螺纹 标注格式为： 对于多线螺纹用Ph导程P(螺距)的标注方式表示,如 M20XPh6P2。 螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。上面的例子可以改为：M14XPh6P2( three starts)-7H-L-LH。 梯形螺纹的标注方法 [文本] 标准螺纹的标注方法更新时间不一样，有些还不太统一。 梯形螺纹的标准为GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识）。 螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代
多头螺纹的标注方式
多头螺纹的标注方式有以下几种： 1.一种是“公称直径×Ph导程P螺距”，如果要进一步表明螺纹的头数，可在后面增加括号用英语说明，例如双头为two starts，三头为three starts，四头为four starts等。如M30×Ph3P1.5（two starts）。 2.其次一种标注方法为“公称直径×导程/螺纹头数”。如M30×3/2。 3.第三种标注方法为“公称直径×螺距（n头螺纹）”，如M30×1.5（双头）。 4.还有一种标注方法为“公称直径×导程（P螺距）”，如M30×3（P1.5）。 M30×Ph3P1.5（two starts）、M30×3/2、M30×1.5（双头）和M30×3（P1.5）都表示的是公称直径是30mm，导程是3mm，螺距是1.5mm的双头螺纹。 了解了多头螺纹与单头螺纹的不同，就可以很容易的加工出多头螺纹了。因系统不同，加工多头螺纹的方法也不尽相同，有的系统编程时可直接给出螺纹的头数。有的系统需要给出分头角度，即第一条螺纹螺旋线切入工件时的切入点，与第二条螺纹螺旋线切入工件时的切入点之间的角度。如双头螺纹的分头角度是360°÷2＝180°， 三头螺纹的分头角度是360°÷3＝120°，四头螺纹的分头角度是360°÷4＝90°。 如加工M30×3/2双头螺纹，广数GSK980TDa可以用螺纹头数编程，螺纹循环指令为G92，程序为 G92 X29.2 Z-50.0 F3.0 L2，在加工多头螺纹时，不论任何系统，F都指导程，而不是螺距，所以式中F3.0指螺纹的导程是3mm，L2指螺纹的头数是2。华中世纪星系统用螺纹头数和分头角度混合编程，螺纹循环指令为G82，则M30×3/2的螺纹循环：程序为G82 X29.2 Z-50.0 C2 P180 F3，式中C2指螺纹的头数是2，P180指双头螺纹的分头角度是180°，F3指螺纹的导程是3mm。世纪星系统用G76编程时，取消了螺纹头数的指令，只需给出分头角度P即可。 还有一种加工多头螺纹的方法，适用于任何系统，即加工第二条螺旋线时，螺纹切削的起点向前或向后移动一个螺距的距离。如加工M30×6/3三头螺纹时，螺纹导程是6mm，螺纹头数是3头，所以螺距是2mm。假如加工第一条螺旋线时，刀具的螺纹切削起点定位在Z10.0，切削第二条螺旋线时，刀具的螺纹切削起点可定位在Z8.0或Z12.0的位置上，切削第三条螺旋线时，刀具的螺纹切削起点可定位在Z6.0或Z14.0的位置上，程序如下： G00 X34.0Z10.0；（第一条螺旋线的起点） G92X29.2Z-50.0F6.0；（加工第一条螺旋线） …… G00 X34.0Z12.0；（第二条螺旋线的起点） G92X29.2Z-50.0F6.0；（加工第二条螺旋线）
常用螺纹的标记
常用螺纹的标记 更新时间：2008-09-01 14:40:34 众所周知，螺纹标记是螺纹设计的一项重要内容。了解螺纹的标记方法正确设计和识别螺纹具有很大意义。近年来，随着标准的修订，螺纹标记方法发生了很大变化。本文根据最新国家标准和国外螺纹标准，对普通螺纹、统一螺纹、惠氏螺纹、小螺纹、管螺纹及米制锥螺纹等常用螺纹的标记方法及应用做一简要介绍。 1、普通螺纹的标记 普通螺纹是应用最广的一种紧固件螺纹。目前，我国关于普通螺纹的系列国家标准共有10项。其中，GB/T197—对普通螺纹的标记方法作出了规定。该标准的现行版本是GB/T197—2003《普通螺纹公差》。与1981版旧标准相比，2003版新标准对普通螺纹标记方法的规定有多处改变。 首先，GB/T197—2003版新将原来的不允许省略公差带代号修改为允许省略常用的公差带代号。对内螺纹而言，公称直径小于或等于1.4mm时，常用螺纹公差带代号为5H：公称直径大于或等于1.6mm时，常用螺纹公差带代号为6H；对外螺纹而言，公称直径小于或等于1.6mm时，常用螺纹公差带代号为6g。其次，GB/T197—2003将原来的允许在特殊需要时注时旋合长度数值修改为不标注旋 合长度数值，只标注旋合长度代号即可。标准还进一步规定，对常用的中等旋合长度组别的螺纹可以省略标注旋合长度代号。从而，使普通螺纹标记更加简练。此外，新标准在原来基础上，增加了多线螺纹标记方法规定。 按GB/T197—2003/《普通螺纹公差》的规定，完整的普通螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其他有必要做进一步说明的个别信息组成。普通纹的特征代号用字母：“M”表示。单线螺纹的尺寸代号为“公称直径×Ph 螺距”。对粗牙螺纹，可以省略标注螺距项。多线螺纹的尺寸代号为“公称直径×Ph导程P螺距”。如果要进一步说明螺纹的线数，可在后面加括号用英文说明。双线螺纹为“two starts”、三线螺纹为“three starts”、四线螺纹为“four starts”，等等。例如，公称直径为16mm、螺距为1.5mm、导程为3mm 的双线普通螺纹应标记为M16×Ph3P1.5(two starts)。 普通螺纹尺寸代号中的公称直径是指螺纹的大径。内螺纹的公称直径为螺纹底径(D)，外螺纹的公称直径为螺纹顶径(d)。GB/T193—2003《普通螺纹直径与螺距系列》将普通螺纹的公称尺寸分为三个系列。应用时应优先选用一系列，其
螺纹的种类和标注及几种管螺纹的区别
螺纹的种类和标注及几种管螺纹的区别 螺纹的种类和标注 1 螺纹的种类 2 螺纹联接的画法 如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分 别对齐。 3 螺纹的代号标注 在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为： 特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号；；尺寸代号；旋向 其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注 当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。 螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度 有关标注内容的说明： 1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺 纹公差，而H7，g6代表圆柱体公差代号。 2. 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按 中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数 值，如“M20-5g6g－30”。 5 螺纹标记在视图上的标注方法 如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大 径上引出，并且不应与剖面线平行。 表1中标注的说明： 1. M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。
螺纹和管径规格
一、管子直径表示方法 一般来说，管子的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108mm的无缝钢管，壁厚为5mm，用D108*5表示，塑料管也用外径表示，如De63。其它如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修，方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。 管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5和108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。 老式的说法： 4分（1/2”）——DN15——DE20 6分（3/4”）——DN20——De25 1寸——DN25——De32 1寸2——DN32——De40 1寸半——DN40——De50 2寸——DN50——De63 2寸半——DN65——De75
3寸——DN80——De90 4寸——DN100——De110 二、螺纹规格 1. 管螺纹 主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 公制看螺距，英制数一寸内螺纹的个数，NPT、PT、G都是管螺纹。 ●NPT是National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺 纹，用于北美地区，国家标准可查阅GB/T12716-1991。 ●PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，原惠氏螺纹家 族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度规定为1:16， 国家标准可查阅GB/T7306-2000。 ●G是55度非螺纹密封管螺纹，原惠氏螺纹家族．标记为G 代表圆柱螺纹．国 家标准可查阅GB/T7307-2001。 公制螺纹与英制螺纹的区别： ●公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； ●公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60 度牙型； ●公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； 行内人通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 G是管螺纹的统称，55、60度的划分属于功能性的，俗称管圆，即螺纹由一圆柱面加
螺纹表示方法
在美标中一般螺纹是这样标注 0.25 – 20 UNF – 2 A 以前又为1/4 – 20 UNF –2A ①②③④ ①--公称直径（现在多以小数表示基本大径，单位：inch） ②--每英寸牙数（即螺距） ③--螺纹系列代号 ④--螺纹等级代号 注： ①的数值小于1/4in的小直径系列为公称直径代号，不是公称直径的英寸值，用0，1，2，3，4，5，6，8，10，12 十个号码，来表示。 代号为0，1，2，3，4，5，6，8，10，12 的螺纹大径（in）分别为： 0.060，0.073，0.086，0.099，0.112，0.125，0.138，0.164，0.190，0.216； 粗牙螺纹每英寸牙数分别为： —，64，56，48，40，40，32，32，24，24； 细牙螺纹每英寸牙数分别为： 80，72，64，56，48，44，40，36，32，28。 螺纹代号Thread Code 一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape angle 55°) BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( Coarse ) BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fine ) G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thread ( Outside ) thread in A\B: taps in G、G－D ) R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG ) RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG ) 二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60° UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC ) UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF ) UNEF－－－－统一制超细牙螺纹Unified superfine pitch thread UN－－－－－统一制不变螺距螺纹Unified thread UNS－－－－统一制特殊螺纹Unified Special thread NPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general purpose ( Old thread code Z,K ) NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connection NPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for general purpose NPTF－－－－干密封锥管螺纹Dry seal taper pipe thread NPSF－－－－干密封燃油直管螺纹Dry seal straight pipe internal thread NGT－－－－气瓶用锥螺纹Special thread for gas cylinder 三、米制螺纹Metric thread ZM－－－－－米制锥管螺纹Metric taper pipe thread 四、其它螺纹Other threads SM－－－－缝纫机螺纹Thread for sewing machine PZ－－－－气瓶用锥螺纹Special thread for gas cylinder 5V1－20V1－气门芯螺纹5V1－20V1－Tire valve thread 螺纹代号说明示例：
管螺纹标注方法
管螺纹标注方法 螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。标注螺纹的完整标注为: 螺纹特征代号 (牙型) 尺寸代号、 (大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。 2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。应当尽量采用标准螺纹。 普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为(GB/T197-2003 2004 年执行) : [文本] 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。细牙螺纹必须标注螺距，如 M16X1.25 表示为细牙普通螺纹，螺距为 1.25。公差代号按照: 中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。字母代表尺寸与标准尺寸偏离的程度。一般外螺纹(杆)要比内螺纹(孔)要小一些。外螺纹用小写字母表示，只有 e、f、g、h 四个字母，离 h 越近，间隙越小。内螺纹用大写表示，只有 G, H 两。个字母。如果中径和顶径的公差代号相同，标一个就可以了。旋合长度分为短、中、长三种，代号分别用 S、N、L 表示。一般中等旋合长度不用标注。 右旋螺纹不标注旋向，左旋标注 LH。 2、对于多线普通螺纹标注格式为: 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如 M20XPh6P2。螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明
螺纹标注用法大全
由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。各种螺纹的标注方法和示例分述如下： 1、普通螺纹的标注 普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。具体的标记格式是： (1)螺纹代号 普通螺纹的牙型符号用“M”表示。粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“L H”，例如M16*1LH。 (2)螺纹公差带代号 螺纹公差带代号包括中径公差带代号和顶径公差带代号。它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6 H、6g。如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。 (3)旋合长度代号 国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。螺纹的精度分为精密、中等和粗糙三级。螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。普通螺纹在图上的标注示例，见表9-2。 2、管螺纹的标注 管螺纹分为55°密封管螺纹和55°非密封管螺纹。螺纹标记的内容和格式是： 表9-2 普通螺纹标注示例
螺纹的标注方法
1 螺纹工艺结构及尺寸注法 (1) 倒角为了便于内、外螺纹旋合和防止端部螺纹碰伤，一般在螺纹端部做出倒角（即圆台）。一般倒角底圆的直径差应略大于螺纹大径与小径之差。如图1所示。图中C表示45°倒角，H1为外螺纹倒角深度。在投影为圆的视图上，倒角圆一般省略不画。 图1 外螺纹倒角与内螺纹倒角 (2) 螺尾和螺纹退刀槽 由于加工中退刀的原因，会在螺纹收尾部分形成一小段不完整的螺纹，称为螺尾，如图2。螺尾一般在图样中不需画出。其加工过程如图2所示。 图2 螺尾
螺尾是不能旋合的，为了消除螺尾，常在工件上预先车出一比螺纹稍深的槽，以便车刀退出，这种槽称为退刀槽，如图3所示。 图3 退刀槽 (3)不通螺孔 通常不通螺孔可采用攻丝的加工方法制出，如图4所示。孔底因钻头留下的锥坑，锥顶角简化为120度，且不注尺寸。如图5所示。 图4 不通螺孔
画不通螺孔时应注意：1．按螺纹小径画通孔，其深度为L3，锥顶简化成120°。2．按螺纹大径画螺纹线（圆），其深度为L2，螺孔深度不包括螺尾的长度。 2 圆角、倒角工艺结构及尺寸注法 对于阶梯状的孔和轴，为了避免转角处产生应力集中，设计和制造零件时，这些地方常以圆角过渡，其尺寸注法如图5所示，尺寸大小可查有关国家标准。 图5 倒圆尺寸标注 为了去除零件上因机加工产生的毛刺，也为了便于零件装配，一般在零件端部做出倒角，倒角画法和尺寸注法，如图6所示。 图6 倒角尺寸标注 3 退刀槽、砂轮越程槽工艺结构及尺寸注法
为了在切削或磨削加工时便于刀具的退出，保证加工质量，并在装配时容易使两接触零件靠紧等原因，常预先在零件被加工表面的终止处加工出退刀槽或砂轮越程槽。 (1) 退刀槽的形状和尺寸注法，如图7所示。 图7 退刀槽尺寸标注 其中：2 是槽宽尺寸，Φ6是槽底轴的直径，1 是槽的深度 (2) 常用的砂轮越程槽结构有多种，如图8所示 图8 磨外、内圆的端面砂轮越程槽 4. 常见孔的工艺结构及尺寸注法
螺纹的标注方法
螺纹的标注方法：标注格式为（GB/T197-2003 2004年执行）： 螺纹的标记和标注 1）螺纹必须按下列顺序进行标记： 牙型代号、公称直径×螺距（或导程/线数）、旋向、——公差带代号、——旋合长度代号。 牙型代号：牙型代号用字母表示。 公称直径：公称直径除管螺纹及圆锥螺纹外，其他螺纹的公称直径均为螺纹的大径。而管螺纹公称直径不是螺纹近似等于管子的孔径。 螺距：粗牙普通螺纹和管螺纹，圆锥螺纹不必标注螺距。细牙普通螺纹，梯形螺纹，锯齿形螺纹则必须标注螺距应标注“导程/线数”。 旋向：右旋螺纹不必标注，左旋螺纹必须标出“左”字或“LH”。 公差带代号：普通螺纹必须标注螺纹的公差带代号，它由用数字表示的螺纹公差等级和用拉丁字母（大写字母代小写字母代表外螺纹）表示的螺纹公差基本偏差代号组成，公差等级在前，基本偏差代号在“7H”，“6g”。中径和顶径（外螺纹的大径或内螺纹的小径）的公差带代号都要表示出来，先写中径的公差带 顶径的公差带代号。当中径和顶径的公差带代号相同时只需标注一次；梯形螺纹和锯齿形螺纹只标注中径公差带差带由数字加字母组成（大写字母代表内螺纹，小写字母代表外螺纹），例如“8H”，“8e”； 旋合长度代号：普通螺纹旋合长度分短旋合、中等旋合、长旋合三种，分别用符号“S”、“N”、“L”表 示。中等旋合“N”一般不标注；梯形螺纹和锯齿形螺纹旋合长度分中等旋合（“N”）、长旋合（“L”）两种，“N”一标记举例如下： ①普通螺纹：M10—5g6g—S、M10×1LH—7H。 ②梯形螺纹和锯齿形螺纹：Tr40×14（P7）LH、Tr40×7、B40×7—7A B40×14（P7）—8c—L ③管螺纹：G1LH、G1/2
管螺纹的标注
管螺纹的标注 管螺纹分为密封的管螺纹和非密封的管螺纹。按牙形角分为55°和60°两种牙型。55°牙型角的管螺纹主要应用于输气和输水管线的接头、管件、阀门。60°牙型角的管螺纹主要应用于机械、汽车和航空航天机械中。 一、非密封的管螺纹 非密封的管螺纹，如G 1/4、G 1/2、G 1/8 G ，是 55 °的非螺纹密封管螺纹，标记G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001。另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸代号，单位是英寸．行内人通常用分来称呼螺纹尺寸“X分管”。一英寸等于８分，1/4 就是２分管，如此类推．G 就是管螺纹的统称(Guan)，55°和60°非密封的管螺纹的划分属于功能性的，螺纹由一圆柱面加工而成。 (1)管螺纹的标记 非螺纹密封的管螺纹，其标注由螺纹特征代号、尺寸代号和公差等级代号三部分组成螺纹特征代号用字母G表示；尺寸代号用阿拉伯数字表示，单位是英寸；螺纹公差等级代号，外螺纹分A、B两级，内螺纹则不加标记，只有一种级别，如： 二、密封管螺纹 密封的管螺纹也分为55°和60°两种牙型。 1．55°牙型角的密封螺纹（GB/T7306.1-2000） 牙型角为55°的密封螺纹其螺纹副本身具有密封性（有圆柱内螺纹和圆锥外螺纹），主要应用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。允许在螺纹副内添加合适的密封介质，例如在螺纹表面缠胶带、涂密封胶等。 圆柱内螺纹和圆锥外螺纹外端面的倒角轴向长度不得大于1P。 注：内螺纹外端面的倒角及轴向长度大小将影响圆锥螺纹塞规对内螺纹的检验结果。 用量规检验螺纹时，读取检验数值（基准平面的位置偏差）所参照的可见平面是内螺纹的外端面或外螺纹的小端面。 （1）圆锥外螺纹基准距离的极限偏差为±T1/2（T1S是外螺纹基准距离公差，也就是基准平面位置公差），应符合表1第9、10栏的规定。 （2）圆柱内螺纹各直径的极限偏差，应符合表1第18、19栏的规定。
螺纹的种类及代号
1 螺纹的种类 螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。表1 常用螺纹的种类和标注 2 螺纹联接的画法 如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。
3 螺纹的代号标注 在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为： 特征代号公称直径× 螺距(单线时) 旋向 导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向 其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注 当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为： 螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度 有关标注内容的说明： 1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。 2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。 5 螺纹标记在视图上的标注方法 如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。 表1中标注的说明： 1) M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。 2) M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。 3) G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。 4) Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。 5) Tr20×8(P4)表示梯形螺纹，公称直径20，双线，导程8，螺距4，右旋。 6) B20×2LH表示锯齿形螺纹，公称直径20，单线，螺距2，左旋。
水管 螺纹常识
水管分类及螺纹常识 普通螺纹是常用的连接螺纹(一般用与连接设备零部件)，牙型为三角形，牙型角为60°，螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。 管螺纹主要用于连接管子(气管、水管等)，牙型为三角形，牙型角为55°，管螺纹有两类：（1）非螺纹密封的管螺纹螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。 （2）螺纹密封的管螺纹螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹（锥度1：16）为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。 一．开头先说说公英制常用单位换算： 1 英寸＝2.5400 厘米=24.5mm如:英制1/2"=24.5mm/2=12.7mm 1 英尺＝1 2 英寸＝0.3048 米 1 码＝3 英尺＝0.9144 米 1 英里＝1760 码＝1.6093 千米 二．水管的分类及材质 我国水管的规格均采用我国法定单位的公称直径来标称的。如DN20，就是表示公称直径20毫米的镀锌水管。镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。 一、尺寸： DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、
DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。 二、标准： 有英制标准和国际标准两种。 三、材质： 材质就有很多，根据不同的需要。 1、塑料管： 有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。 2、金属管： 镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。 三、螺纹常用知识 国标螺纹的一般知识 一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；
