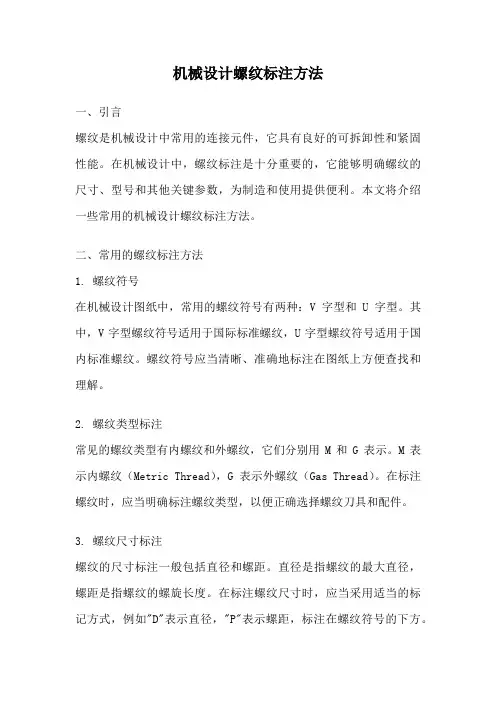

螺纹常用表示方法

英制螺纹说明及螺纹标注方法

英制螺紋說明及螺紋標注方法一、嚴格地說，UN、UNR、UNC、UNF、UNS以及UNEF是螺紋系列的規定代號，而不是某些英文片語的縮寫：統一螺紋：Unified Screw Threads( 由英國(United Kingdom)、加拿大(Canada)和美國(United States)於948年共同制定； UN：外螺紋設計牙型根部可平可圓(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the flat width of the Basic Profile is optional.) UNR：外螺紋設計牙型根部必須為圓弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of H.) UNC：粗牙系列(Coarse-Thread Series)； UNF：細牙系列(Fine-Thread Series)； UNEF：超細牙系列(Extra-Fine-Thread Series)； UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；另外還有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列舉二、標注方法: 英寸制統一螺紋，在英寸制國家廣泛採用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。標注方法：螺紋直徑—每英寸牙數系列代號—精度等級示例：粗牙系列 3/8—16 UNC—2A 細牙系列 3/8—24 UNF—2A 特細牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A

螺纹符号对照表

螺纹代号对照表螺纹名称中国ISO 日本美国英国法国德国前苏联60°普通螺纹 M PS 60°圆锥管螺纹NPT Z(旧) NPT 55°圆柱管螺纹G R P G PF BSP BSPP G R(内螺纹) K(外螺纹) G TPYь 55°圆锥管螺纹 ZG R(外螺纹) R(外螺纹) R C(内螺纹) PT R BSPT R(外螺纹) R C(内螺纹) G(外螺纹) R(外螺纹) R(外螺纹) 55°梯形螺纹Tr(新) T(旧) Tr Tr Tr 60°米制锥螺纹 ZM 3°30°米制锯齿螺纹 B 国外螺纹的代号和标注识别 1.英制螺纹(螺纹牙型角55度) BSW----英国标准惠氏螺纹(粗牙) BSF----英国标准惠氏螺纹(细牙) R----锥管外螺纹(旧代号ZG、KG) RC----锥管内螺纹(旧代号ZG、KG) G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D) 2.美制螺纹（螺纹牙型60度） UNC---统一制粗牙螺纹（代替NC）UNF---统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN---统一制不变螺距螺纹

UNS---统一制特殊螺纹NPT---美国标准锥管螺纹 NPSC---美国标准管接头用直管螺纹NGT---气瓶用锥螺纹 NPTF---干密封锥管螺纹NPSF---干密封燃油直管螺纹 NPSM---美国标准机械连接用直管螺纹NPTR---美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH---美国标准软管连接用直管螺纹3.其它螺纹 SM----缝纫机螺纹PZ----气瓶用锥螺纹 51－201－气门芯螺纹标注示例 55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。米制和英寸制国家均广泛采用。用于输送液体、气体、和安装电线的管接头和管子的连接。国家标准可查阅GB/T7307-2001。完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A 螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。该系列螺纹在世界上使用广泛，常用于水及煤气管行业。锥度规定为1：16.国家标准可查阅GB/T7306-2000。完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（和英制密封圆柱内螺纹配合使用） R2（和英制密封圆锥内螺纹配合使用）尺寸代号为3/4的左旋、英制密封圆柱内螺纹：R P3/4－LH NPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。用于北美地区，在我国机床行业和前苏联也有使用。国家标准可查阅GB/T12716-1991。完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：

螺纹的种类.标注.强度

1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。表1常用螺纹的种类和标注如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。

3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明： 1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。 2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。 5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。表1中标注的说明： 1) M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。 2) M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差

多头螺纹的标注方式

多头螺纹的标注方式有以下几种： 1.一种是“公称直径×Ph导程P螺距”，如果要进一步表明螺纹的头数，可在后面增加括号用英语说明，例如双头为two starts，三头为three starts，四头为four starts等。如M30×Ph3P1.5（two starts）。 2.其次一种标注方法为“公称直径×导程/螺纹头数”。如M30×3/2。 3.第三种标注方法为“公称直径×螺距（n头螺纹）”，如M30×1.5（双头）。 4.还有一种标注方法为“公称直径×导程（P螺距）”，如M30×3（P1.5）。 M30×Ph3P1.5（two starts）、M30×3/2、M30×1.5（双头）和M30×3（P1.5）都表示的是公称直径是30mm，导程是3mm，螺距是1.5mm的双头螺纹。了解了多头螺纹与单头螺纹的不同，就可以很容易的加工出多头螺纹了。因系统不同，加工多头螺纹的方法也不尽相同，有的系统编程时可直接给出螺纹的头数。有的系统需要给出分头角度，即第一条螺纹螺旋线切入工件时的切入点，与第二条螺纹螺旋线切入工件时的切入点之间的角度。如双头螺纹的分头角度是360°÷2＝180°，三头螺纹的分头角度是360°÷3＝120°，四头螺纹的分头角度是360°÷4＝90°。如加工M30×3/2双头螺纹，广数GSK980TDa可以用螺纹头数编程，螺纹循环指令为G92，程序为 G92 X29.2 Z-50.0 F3.0 L2，在加工多头螺纹时，不论任何系统，F都指导程，而不是螺距，所以式中F3.0指螺纹的导程是3mm，L2指螺纹的头数是2。华中世纪星系统用螺纹头数和分头角度混合编程，螺纹循环指令为G82，则M30×3/2的螺纹循环：程序为G82 X29.2 Z-50.0 C2 P180 F3，式中C2指螺纹的头数是2，P180指双头螺纹的分头角度是180°，F3指螺纹的导程是3mm。世纪星系统用G76编程时，取消了螺纹头数的指令，只需给出分头角度P即可。还有一种加工多头螺纹的方法，适用于任何系统，即加工第二条螺旋线时，螺纹切削的起点向前或向后移动一个螺距的距离。如加工M30×6/3三头螺纹时，螺纹导程是6mm，螺纹头数是3头，所以螺距是2mm。假如加工第一条螺旋线时，刀具的螺纹切削起点定位在Z10.0，切削第二条螺旋线时，刀具的螺纹切削起点可定位在Z8.0或Z12.0的位置上，切削第三条螺旋线时，刀具的螺纹切削起点可定位在Z6.0或Z14.0的位置上，程序如下： G00 X34.0Z10.0；（第一条螺旋线的起点） G92X29.2Z-50.0F6.0；（加工第一条螺旋线） …… G00 X34.0Z12.0；（第二条螺旋线的起点） G92X29.2Z-50.0F6.0；（加工第二条螺旋线）

常用螺纹的标记

常用螺纹的标记更新时间：2008-09-01 14:40:34 众所周知，螺纹标记是螺纹设计的一项重要内容。了解螺纹的标记方法正确设计和识别螺纹具有很大意义。近年来，随着标准的修订，螺纹标记方法发生了很大变化。本文根据最新国家标准和国外螺纹标准，对普通螺纹、统一螺纹、惠氏螺纹、小螺纹、管螺纹及米制锥螺纹等常用螺纹的标记方法及应用做一简要介绍。 1、普通螺纹的标记普通螺纹是应用最广的一种紧固件螺纹。目前，我国关于普通螺纹的系列国家标准共有10项。其中，GB/T197—对普通螺纹的标记方法作出了规定。该标准的现行版本是GB/T197—2003《普通螺纹公差》。与1981版旧标准相比，2003版新标准对普通螺纹标记方法的规定有多处改变。首先，GB/T197—2003版新将原来的不允许省略公差带代号修改为允许省略常用的公差带代号。对内螺纹而言，公称直径小于或等于1.4mm时，常用螺纹公差带代号为5H：公称直径大于或等于1.6mm时，常用螺纹公差带代号为6H；对外螺纹而言，公称直径小于或等于1.6mm时，常用螺纹公差带代号为6g。其次，GB/T197—2003将原来的允许在特殊需要时注时旋合长度数值修改为不标注旋合长度数值，只标注旋合长度代号即可。标准还进一步规定，对常用的中等旋合长度组别的螺纹可以省略标注旋合长度代号。从而，使普通螺纹标记更加简练。此外，新标准在原来基础上，增加了多线螺纹标记方法规定。按GB/T197—2003/《普通螺纹公差》的规定，完整的普通螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其他有必要做进一步说明的个别信息组成。普通纹的特征代号用字母：“M”表示。单线螺纹的尺寸代号为“公称直径×Ph 螺距”。对粗牙螺纹，可以省略标注螺距项。多线螺纹的尺寸代号为“公称直径×Ph导程P螺距”。如果要进一步说明螺纹的线数，可在后面加括号用英文说明。双线螺纹为“two starts”、三线螺纹为“three starts”、四线螺纹为“four starts”，等等。例如，公称直径为16mm、螺距为1.5mm、导程为3mm 的双线普通螺纹应标记为M16×Ph3P1.5(two starts)。普通螺纹尺寸代号中的公称直径是指螺纹的大径。内螺纹的公称直径为螺纹底径(D)，外螺纹的公称直径为螺纹顶径(d)。GB/T193—2003《普通螺纹直径与螺距系列》将普通螺纹的公称尺寸分为三个系列。应用时应优先选用一系列，其

管螺纹标注方法

螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。 2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。应当尽量采用标准螺纹。

普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）： [文本] 对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。字母代表尺寸与标准尺寸偏离的程度。一般外螺纹（杆）要比内螺纹（孔）要小一些。外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。内螺纹用大写表示，只有G, H两。个字母。如果中径和顶径的公差代号相同，标一个就可以了。旋合长度分为短、中、长三种，代号分别用S、N、L表示。一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。 2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如 M20XPh6P2。螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。上面的例子可以改为：M14XPh6P2( three starts)-7H-L-LH。梯形螺纹的标注方法 [文本] 标准螺纹的标注方法更新时间不一样，有些还不太统一。梯形螺纹的标准为GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识）。螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代

各种螺纹尺寸和结构大全

螺纹第一章国标螺纹的一般知识一.螺纹的分类 1.螺纹分螺纹和外螺纹两种； 2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3.按线数分单头螺纹和多头螺纹； 4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24× 1.5LH； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹 1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距

3.2.米制普通螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱螺纹和圆锥外螺纹、圆锥螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2.用螺纹密封的管螺纹螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3.标记示例：圆锥螺纹Rc 3/8 圆柱螺纹Rp3/8 圆锥外螺纹R3/8 当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹）常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2 4.GB 7306规定的标记方法与ISO7/1的规定是一样的。在ISO 7/1作出统一之前，各国的标记方法如下：表3

螺纹的种类和标注及几种管螺纹的区别

螺纹的种类和标注及几种管螺纹的区别螺纹的种类和标注 1 螺纹的种类 2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。 3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号；；尺寸代号；旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明： 1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。 2. 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。 5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。表1中标注的说明： 1. M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。

螺纹表示方法

在美标中一般螺纹是这样标注 0.25 – 20 UNF – 2 A 以前又为1/4 – 20 UNF –2A ①②③④ ①--公称直径（现在多以小数表示基本大径，单位：inch） ②--每英寸牙数（即螺距） ③--螺纹系列代号 ④--螺纹等级代号注： ①的数值小于1/4in的小直径系列为公称直径代号，不是公称直径的英寸值，用0，1，2，3，4，5，6，8，10，12 十个号码，来表示。代号为0，1，2，3，4，5，6，8，10，12 的螺纹大径（in）分别为： 0.060，0.073，0.086，0.099，0.112，0.125，0.138，0.164，0.190，0.216；粗牙螺纹每英寸牙数分别为： —，64，56，48，40，40，32，32，24，24；细牙螺纹每英寸牙数分别为： 80，72，64，56，48，44，40，36，32，28。螺纹代号Thread Code 一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape angle 55°) BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( Coarse ) BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fine ) G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thread ( Outside ) thread in A\B: taps in G、G－D ) R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG ) RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG ) 二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60° UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC ) UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF ) UNEF－－－－统一制超细牙螺纹Unified superfine pitch thread UN－－－－－统一制不变螺距螺纹Unified thread UNS－－－－统一制特殊螺纹Unified Special thread NPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general purpose ( Old thread code Z,K ) NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connection NPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for general purpose NPTF－－－－干密封锥管螺纹Dry seal taper pipe thread NPSF－－－－干密封燃油直管螺纹Dry seal straight pipe internal thread NGT－－－－气瓶用锥螺纹Special thread for gas cylinder 三、米制螺纹Metric thread ZM－－－－－米制锥管螺纹Metric taper pipe thread 四、其它螺纹Other threads SM－－－－缝纫机螺纹Thread for sewing machine PZ－－－－气瓶用锥螺纹Special thread for gas cylinder 5V1－20V1－气门芯螺纹5V1－20V1－Tire valve thread 螺纹代号说明示例：

螺纹规格,种类,标注

螺紋規格表

螺纹的种类和标注 1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表。细牙

2 螺纹联接的画法如图在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。 3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时) 旋向导程(P 螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明： 1. 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H 、6g 等，应特别指出，7H ，6g 等代表螺纹公差，而H7，g6代表圆柱体公差代号。 2. 旋合长度规定为短(用S 表示)、中(用N 表示)、长(用L 表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S 或L ，如 “M20-5g6g －L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g －30”。

5 螺纹标记在视图上的标注方法如表中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。表中标注的说明： 1.M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。 2.M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。 3.G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。 4.Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。 5.Tr20×8(P4)表示梯形螺纹，公称直径20，双线，导程8，螺距4，右旋。 6.B20×2LH表示锯齿形螺纹，公称直径20，单线，螺距2，左旋。英制螺纹牌号表示方法（如：1/4-28 UNF-1B） 2007/0809 ?已有0条评论 ?文章分类：全部文章 1/4 是螺纹大径（外径），以英寸计算，1 inch = 25.4 mm 28是指每英寸有28个螺纹即规定了螺距是多大 UNF是United Fine Thread，即英制细牙螺纹，有的是UNC，C指的是coarse，即粗牙 1B是公差精度等级，类似的等级还有2A，3A等等英制统一螺纹标识粗牙：UNC 细牙：UNF 特细牙：UNFF 定螺距：UN 其标准方法： 1）粗牙系列：3/8-16 UNC-2A(其中3/8英寸为螺纹直径，16为每英寸16牙（25.4mm＝16牙，自

管螺纹标注方法

管螺纹标注方法螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。标注螺纹的完整标注为: 螺纹特征代号 (牙型) 尺寸代号、 (大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。 2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。应当尽量采用标准螺纹。普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为(GB/T197-2003 2004 年执行) : [文本] 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。细牙螺纹必须标注螺距，如 M16X1.25 表示为细牙普通螺纹，螺距为 1.25。公差代号按照: 中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。字母代表尺寸与标准尺寸偏离的程度。一般外螺纹(杆)要比内螺纹(孔)要小一些。外螺纹用小写字母表示，只有 e、f、g、h 四个字母，离 h 越近，间隙越小。内螺纹用大写表示，只有 G, H 两。个字母。如果中径和顶径的公差代号相同，标一个就可以了。旋合长度分为短、中、长三种，代号分别用 S、N、L 表示。一般中等旋合长度不用标注。右旋螺纹不标注旋向，左旋标注 LH。 2、对于多线普通螺纹标注格式为: 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如 M20XPh6P2。螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明

螺纹标注用法大全

由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。各种螺纹的标注方法和示例分述如下： 1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。具体的标记格式是： (1)螺纹代号普通螺纹的牙型符号用“M”表示。粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“L H”，例如M16*1LH。 (2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6 H、6g。如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。 (3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。螺纹的精度分为精密、中等和粗糙三级。螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。普通螺纹在图上的标注示例，见表9-2。 2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。螺纹标记的内容和格式是：表9-2 普通螺纹标注示例

螺纹的标注方法

1 螺纹工艺结构及尺寸注法 (1) 倒角为了便于内、外螺纹旋合和防止端部螺纹碰伤，一般在螺纹端部做出倒角（即圆台）。一般倒角底圆的直径差应略大于螺纹大径与小径之差。如图1所示。图中C表示45°倒角，H1为外螺纹倒角深度。在投影为圆的视图上，倒角圆一般省略不画。图1 外螺纹倒角与内螺纹倒角 (2) 螺尾和螺纹退刀槽由于加工中退刀的原因，会在螺纹收尾部分形成一小段不完整的螺纹，称为螺尾，如图2。螺尾一般在图样中不需画出。其加工过程如图2所示。图2 螺尾

螺尾是不能旋合的，为了消除螺尾，常在工件上预先车出一比螺纹稍深的槽，以便车刀退出，这种槽称为退刀槽，如图3所示。图3 退刀槽 (3)不通螺孔通常不通螺孔可采用攻丝的加工方法制出，如图4所示。孔底因钻头留下的锥坑，锥顶角简化为120度，且不注尺寸。如图5所示。图4 不通螺孔

画不通螺孔时应注意：1．按螺纹小径画通孔，其深度为L3，锥顶简化成120°。2．按螺纹大径画螺纹线（圆），其深度为L2，螺孔深度不包括螺尾的长度。 2 圆角、倒角工艺结构及尺寸注法对于阶梯状的孔和轴，为了避免转角处产生应力集中，设计和制造零件时，这些地方常以圆角过渡，其尺寸注法如图5所示，尺寸大小可查有关国家标准。图5 倒圆尺寸标注为了去除零件上因机加工产生的毛刺，也为了便于零件装配，一般在零件端部做出倒角，倒角画法和尺寸注法，如图6所示。图6 倒角尺寸标注 3 退刀槽、砂轮越程槽工艺结构及尺寸注法

为了在切削或磨削加工时便于刀具的退出，保证加工质量，并在装配时容易使两接触零件靠紧等原因，常预先在零件被加工表面的终止处加工出退刀槽或砂轮越程槽。 (1) 退刀槽的形状和尺寸注法，如图7所示。图7 退刀槽尺寸标注其中：2 是槽宽尺寸，Φ6是槽底轴的直径，1 是槽的深度 (2) 常用的砂轮越程槽结构有多种，如图8所示图8 磨外、内圆的端面砂轮越程槽 4. 常见孔的工艺结构及尺寸注法

螺纹分类及特点

一、螺纹种类 ●按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹； ●按螺纹旋向可分为左旋和右旋； ●按螺旋线条数可分为单线和多线； ●按螺纹母体形状分为圆柱和圆锥等。

螺纹的牙型比较： 2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。普通螺纹的公称直径就是大径。外螺纹（左）内螺纹（右）

3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。单线螺纹（左）双线螺纹（右） 4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。

（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上。在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。普通螺纹的标记由五部分组成： 1）特征代号 M (表示普通螺纹) 2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。 “M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。 “M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

2）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10-5g 6g 当中径与顶径公差带代号相同时，只注一个代号，如：M10×1-7H 公差带代号为6g 或6H(公称直径≥1.6mm)时不标注。 3）普通螺纹的旋合长度有长、中、短三种，分别用代号L、N、S表示。 M10-5g6g-S 为短旋合长度的螺纹 M10-7H-L为长旋合长度的螺纹当螺纹为中等旋合长度时，代号N不标注。当特殊需要时，可注明旋合长度的数值。 M20×2-5g6g-40 4）旋向代号左旋时标注LH，右旋时不标注。 M10-7H-L-LH为左旋螺纹 M10-7H-L为右旋螺纹（2）管螺纹

螺纹种类及标注

纹的种类和标注 1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。表1常用螺纹的种类和标注 2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。

螺纹的标注方法

螺纹的标注方法：标注格式为（GB/T197-2003 2004年执行）：螺纹的标记和标注 1）螺纹必须按下列顺序进行标记：牙型代号、公称直径×螺距（或导程/线数）、旋向、——公差带代号、——旋合长度代号。牙型代号：牙型代号用字母表示。公称直径：公称直径除管螺纹及圆锥螺纹外，其他螺纹的公称直径均为螺纹的大径。而管螺纹公称直径不是螺纹近似等于管子的孔径。螺距：粗牙普通螺纹和管螺纹，圆锥螺纹不必标注螺距。细牙普通螺纹，梯形螺纹，锯齿形螺纹则必须标注螺距应标注“导程/线数”。旋向：右旋螺纹不必标注，左旋螺纹必须标出“左”字或“LH”。公差带代号：普通螺纹必须标注螺纹的公差带代号，它由用数字表示的螺纹公差等级和用拉丁字母（大写字母代小写字母代表外螺纹）表示的螺纹公差基本偏差代号组成，公差等级在前，基本偏差代号在“7H”，“6g”。中径和顶径（外螺纹的大径或内螺纹的小径）的公差带代号都要表示出来，先写中径的公差带顶径的公差带代号。当中径和顶径的公差带代号相同时只需标注一次；梯形螺纹和锯齿形螺纹只标注中径公差带差带由数字加字母组成（大写字母代表内螺纹，小写字母代表外螺纹），例如“8H”，“8e”；旋合长度代号：普通螺纹旋合长度分短旋合、中等旋合、长旋合三种，分别用符号“S”、“N”、“L”表示。中等旋合“N”一般不标注；梯形螺纹和锯齿形螺纹旋合长度分中等旋合（“N”）、长旋合（“L”）两种，“N”一标记举例如下： ①普通螺纹：M10—5g6g—S、M10×1LH—7H。 ②梯形螺纹和锯齿形螺纹：Tr40×14（P7）LH、Tr40×7、B40×7—7A B40×14（P7）—8c—L ③管螺纹：G1LH、G1/2

普通螺纹代号与标记

普通螺纹代号与标记螺纹标记由螺纹代号，螺纹公差带代号和螺纹旋合长度代号三部分组成。 1、螺纹代号:由螺纹特征的字母M, 公称直径，螺距和旋向组成。普通螺纹分为粗牙和细牙两种。粗牙普通螺纹用字母M及“公称直径”表示，M8和M16等。细牙普通螺纹用字母M及“公称直径X螺距”表示，如M10X1,M20X1.5等。当螺纹为左旋时，在螺纹代号之后‘加左’字或（LH），如M16左（或LH），M20X1.5左（或LH）等。对右旋螺纹不需标注旋向。(右旋RH不标)。 2 、公差带代号由表示公差带大小等级的数字和表示公差代位置的字母组成。 1）如中径公差带和顶径（外螺纹大径和内螺纹小径）的公差带代号相同时，只需标注一个代号。 2）如中径公差带和顶径公差带不同时，则应分别标注，中径公差带在前，顶径公差带在后。 3)螺纹副公差带带带号用分数式表示。分子代表内螺纹，分母代表外螺纹。 3 、旋合长度中等旋合长度的螺纹在标记中不加注任何符号，对于长组或短组旋合长度的螺纹，在螺纹公差代号后加注旋合长度组别代号L或S,特殊需要时，可在组别代号上注明旋合长度的具体数值。 4、螺纹的标记 1）外螺纹：M 16—5g-6g 2）内螺纹 M 10 x 1—6H 二、螺纹的公差带及其配合选择 1、在普通螺纹国标中，对内螺纹规定G、H两种公差位置；对外螺纹规定了e、f、g、h四种公差带位置。 ①.H.h的基本偏差为零； ②.G的偏差为正值； ③.e、f、g的偏差为负值。 2、螺纹的公差带及其选用：按不同的公差带位置（G、H、e、f、g、h）及不同的公差等级（3~9）可以组成各种不同的公差带。为了减少规格和数量，对公差的种类应加以限制，国标中推荐了一些常用的公差带 ①普通螺纹精度分三种：精密、中等、粗糙精密级—用于精密螺纹，要求配合性质变动较小时采用；中等级—用于一般用途；粗糙级—用于对精度要求不高或加工比较困难时采用。从表1、表2可以看出：在同一精度中，对不同旋合长度（S、N、L），中径采用了不同的公差等级，这是考虑到不同旋合长度对螺距累积误差有不同影响的缘故。旋合长度分类： S—表示短旋合长度； N—表示中等旋合长度； L—表示长旋合长度。一般情况应选用中等旋合长度 3、普通螺纹的配合选择：

国标螺纹标注方法

关于机械制图新旧国标中螺纹和螺纹紧固件示法的对照王新霍皖淮 (苏州市技术监督情报所) 国家标准《机械制图》系列标准中GB 4459.1-84《机械制图螺纹及螺纹紧固件表示法》是重要的基础标准，自1984年颁布以来，已被企业广泛采用，为统一螺纹和紧固件等的画法及注法起了重要作用。 GB 4459.1-84颁布实施后，我国又陆续发布了一些与该标准密切相关的国家标准，但GB 4459.1-84中给出的标注示例与这些螺纹标准中规定的螺纹不一致，给不少企业带来了标准之间协调的问题，也给贯标带来了不少困难。 1991年8月22日，全国技术制图标准化技术委员会为了配合标准清理整顿工作，在北京召开了对《机械制图》等17项国家标准的复审会议。在这次会议上，各位专家根据实际情况提出尽快修订GB 4459.1-84的建议。1993年原国家技术监督局下达了修订注标准的计划(93400812)，该项目按计划已于1994年年底完成，出台了GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》。 GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》规定了螺纹及螺纹紧固件的画法和标注，适用于机械工业产品图样及有关技术文件，其它图样和技术文件也可参照采用。该标准等效采用ISO 6410-1993《技术制图—螺纹及连接件》。螺纹和常用螺纹连接件是机械制图《标准件常用件及其规定画法》一章中的重要内容，为了便于广大专业人员尽快熟悉新标准，特将新旧国家标准中常用部分进行对比，以明示其主要差异。一、新标准的适用范围新标准的适用范围由原来适用于“机械图样”扩大为适用于“机械工业产品图样及有关技术文件”。二、螺纹画法在螺纹画法方面，补充了圆锥外螺纹与圆锥内螺纹的画法，见图1、图2。在螺纹副的连续画法方面，补充了管螺纹(锥—锥配合和锥—柱配合)的画法，见图3、图4。

螺纹的种类和标注

螺纹的种类和标注螺纹的种类和标注1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。表1常用螺纹的种类和标注类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙 M最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封 G管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp 表示圆柱内螺纹螺纹密封Rc Rp R梯形螺纹Tr常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力锯齿

形螺纹B 2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。 3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时) 管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。 4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明： 1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。 2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。 5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
