DDR信号完整性

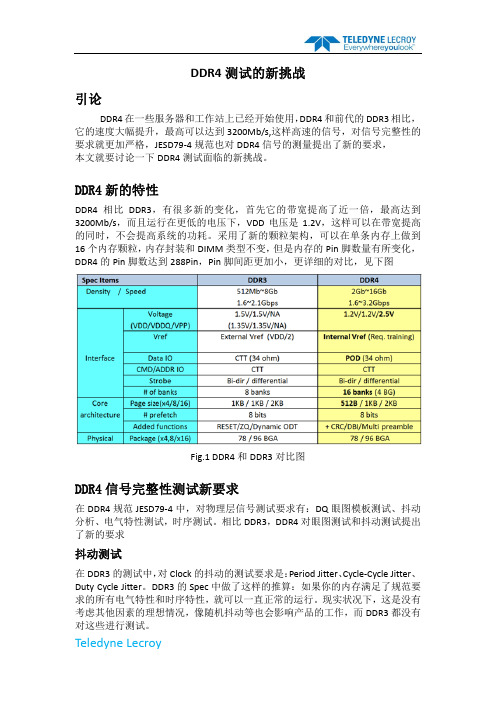

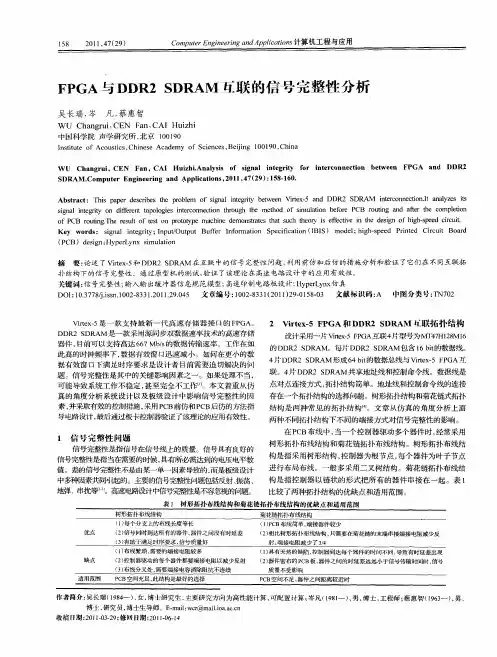

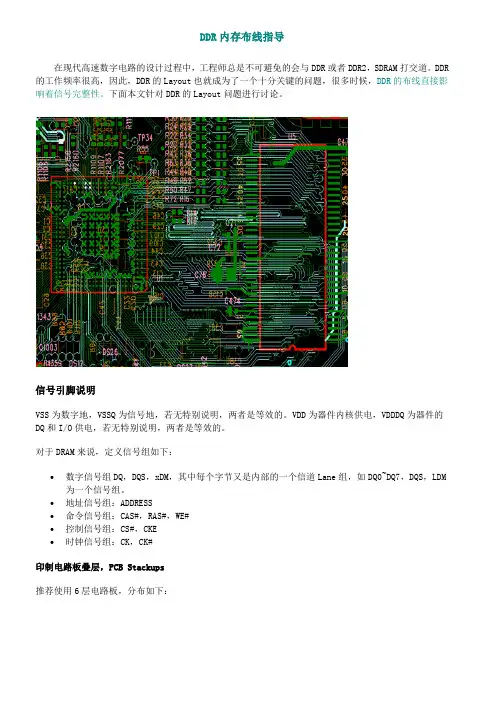

注重DDR电路的信号完整性机顶盒, 存储器, 高达
(精选)眼图观察测量实验
实验12 眼图观察测量实验 一、实验目的 1.学会观察眼图及其分析方法，调整传输滤波器特性。 二、实验仪器 1. 眼图观察电路（底板右下侧） 2． 时钟与基带数据发生模块，位号：G 3． 噪声模块，位号E 4． 100M双踪示波器1台 三、实验原理 在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。 我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。为了便于评价实际系统的性能，常用观察眼图进行分析。 眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。 什么是眼图? 所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。因为对于二进制信号波形，它很像人的眼睛故称眼图。 在图12-1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。 图12-1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。眼图中央的垂直线表示取样时刻。当波形没有失真时，眼图是一只“完全张开”的眼睛。在取样时刻，所有可能的取样值仅有两个：+1或-1。当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。这样，保证
正确判决所容许的噪声电平就减小了。换言之，在随机噪声的功率给定时，将使误码率增加。“眼睛”张开的大小就表明失真的严重程度。 为便于说明眼图和系统性能的关系，我们将它简化成图12-2的形状。 由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感； (3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量； (4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5) 阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。实验室理想状态下的眼图如图12-3 所示。 衡量眼图质量的几个重要参数有： 1．眼图开启度(U-2Δ U)/U 指在最佳抽样点处眼图幅度“张开”的程度。无畸变眼图的开启度应为100%。
五款信号完整性仿真工具介绍
现在的高速电路设计已经达到GHz的水平，高速PCB设计要求从三维设计理论出发对过孔、封装和布线进行综合设计来解决信号完整性问题。高速PCB设计要求中国工程师必须具备电磁场的理论基础，必须懂得利用麦克斯韦尔方程来分析PCB设计过程中遇到的电磁场问题。目前，Ansoft公司的仿真工具能够从三维场求解的角度出发，对PCB设计的信号完整性问题进行动态仿真。 (一)Ansoft公司的仿真工具 现在的高速电路设计已经达到GHz的水平，高速PCB设计要求从三维设计理论出发对过孔、封装和布线进行综合设计来解决信号完整性问题。高速PCB设计要求中国工程师必须具备电磁场的理论基础，必须懂得利用麦克斯韦尔方程来分析PCB设计过程中遇到的电磁场问题。目前，Ansoft公司的仿真工具能够从三维场求解的角度出发，对PCB设计的信号完整性问题进行动态仿真。 Ansoft的信号完整性工具采用一个仿真可解决全部设计问题： SIwave是一种创新的工具，它尤其适于解决现在高速PCB和复杂IC封装中普遍存在的电源输送和信号完整性问题。 该工具采用基于混合、全波及有限元技术的新颖方法，它允许工程师们特性化同步开关噪声、电源散射和地散射、谐振、反射以及引线条和电源/地平面之间的耦合。该工具采用一个仿真方案解决整个设计问题，缩短了设计时间。 它可分析复杂的线路设计，该设计由多重、任意形状的电源和接地层，以及任何数量的过孔和信号引线条构成。仿真结果采用先进的3D图形方式显示，它还可产生等效电路模型，使商业用户能够长期采用全波技术，而不必一定使用专有仿真器。 (二)SPECCTRAQuest Cadence的工具采用Sun的电源层分析模块： Cadence Design Systems的SpecctraQuest PCB信号完整性套件中的电源完整性模块据称能让工程师在高速PCB设计中更好地控制电源层分析和共模EMI。 该产品是由一份与Sun Microsystems公司签署的开发协议而来的，Sun最初研制该项技术是为了解决母板上的电源问题。 有了这种新模块，用户就可根据系统要求来算出电源层的目标阻抗；然后基于板上的器件考虑去耦合要求，Shah表示，向导程序能帮助用户确定其设计所要求的去耦合电容的数目和类型；选择一组去耦合电容并放置在板上之后，用户就可运行一个仿真程序，通过分析结果来发现问题所在。 SPECCTRAQuest是CADENCE公司提供的高速系统板级设计工具，通过它可以控制与PCB layout相应的限制条件。在SPECCTRAQuest菜单下集成了一下工具： （1）SigXplorer可以进行走线拓扑结构的编辑。可在工具中定义和控制延时、特性阻抗、驱动和负载的类型和数量、拓扑结构以及终端负载的类型等等。可在PCB详细设计前使用此工具，对互连线的不同情况进行仿真，把仿真结果存为拓扑结构模板，在后期详细设计中应用这些模板进行设计。 （2）DF/Signoise工具是信号仿真分析工具，可提供复杂的信号延时和信号畸变分析、IBIS 模型库的设置开发功能。SigNoise是SPECCTRAQUEST SI Expert和SQ Signal Explorer Expert进行分析仿真的仿真引擎，利用SigNoise可以进行反射、串扰、SSN、EMI、源同步及系统级的仿真。 （3）DF/EMC工具——EMC分析控制工具。 （4）DF/Thermax——热分析控制工具。 SPECCTRAQuest中的理想高速PCB设计流程： 由上所示，通过模型的验证、预布局布线的space分析、通过floorplan制定拓朴规则、由规
信号完整性需要重视的几大关键问题
信号完整性需要重视的几大关键问题 信号完整性是许多设计人员在高速数字电路设计中涉及的主要主题之一。信号完整性涉及数字信号波形的质量下降和时序误差，因为信号从发射器传输到接收器会通过封装结构、PCB走线、通孔、柔性电缆和连接器等互连路径。 当今的高速总线设计如LpDDR4x、USB 3.2 Gen1 / 2(5Gbps / 10Gbps)、USB3.2x2(2x10Gbps)、PCIe和即将到来的USB4.0(2x20Gbps)在高频数据从发送器流向接收器时会发生信号衰减。本文将概述高速数据速率系统的信号完整性基础知识和集肤效应、阻抗匹配、特性阻抗、反射等关键问题。 随着硅节点采用10nm、7nm甚至5nm工艺，这可以在给定的芯片尺寸下实现高集成度并增加功能。在移动应用中，趋势是更高的频率和更高的数据速率，并降低工作核心电压如0.9v、0.8V、0.56V甚至更低以优化功耗。 在较低的工作电压下以较高的频率工作会使阈值电平或给定位数据的数据有效窗口变小，从而影响走线和电源层分配功率以及“眼图”的闭合度。 由较高频率和较低工作电压引起的闭眼，增加了数据传输误差的机会，因而增加了误码率，这就需要重新传输数据流。重传会导致处理器在较长时间处于有源模式以重传数据流，这会导致移动应用更高的功耗并减少使用日(DOU)。
图1. 频率和较低电压对眼图张开的影响 在给定的高频设计中增加其它设计挑战如信号衰减、反射、阻抗匹配、抖动等时，很明显，信号损耗使接收器难以正确译出信息，从而增加了误差的机会。 数据流中的时钟采样 在接收器处，数据是在参考时钟的边缘处采样的。眼图张开越大，就越容易将采样CLK设置在给定位的中间以采样数据。任何幅值衰减、反射或任何抖动，都将使眼图更闭合并使数据有效窗口和有效位时间变得更窄，从而导致接收端出现误差。 图2. CLK采样 现在，让我们检查何时需要将通道或互连视为传输线，并查看在智能手机或平板电脑等系统中传输损耗的一些主要原因。
基带信眼图实验m精编b仿真
基带信眼图实验m精编 b仿真 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
数字基带信号的眼图实验——m a t l a b 仿真 一、实验目的 1、掌握无码间干扰传输的基本条件和原理，掌握基带升余弦滚降系统的实现方法； 2、通过观察眼图来分析码间干扰对系统性能的影响，并观察在输入相同码率的NRZ 基带信号下，不同滤波器带宽对输出信号码间干扰大小的影响程度； 3、熟悉MATLAB 语言编程。 二、实验预习要求 1、复习《数字通信原理》第七章节——奈奎斯特第一准则内容； 2、复习《数字通信原理》第七章节——数字基带信号码型内容； 3、认真阅读本实验内容，熟悉实验步骤。 三、实验原理和电路说明 1、基带传输特性 基带系统的分析模型如图3-1所示，要获得良好的基带传输系统，就应该 图3-1 基带系统的分析模型 抑制码间干扰。设输入的基带信号为()n s n a t nT δ-∑，s T 为基带信号的码元周期， 则经过基带传输系统后的输出码元为()n s n a h t nT -∑。其中 1 ()()2j t h t H e d ωωωπ +∞ -∞ = ? （3-1） 理论上要达到无码间干扰，依照奈奎斯特第一准则，基带传输系统在时域应满足： 10()0,s k h kT k =?=? ? ， 为其他整数 (3-2) 频域应满足：
()0,s s T T H πωωω? ≤?=? ?? ，其他 (3-3) 图3-2 理想基带传输特性 此时频带利用率为2/Baud Hz ,这是在抽样值无失真条件下，所能达到的最高频率利用率。 由于理想的低通滤波器不容易实现，而且时域波形的拖尾衰减太慢，因此 在得不到严格定时时，码间干扰就可能较大。在一般情况下，只要满足： 222(),s i s s s s i H H H H T T T T T ππ π π ωωωωω?????? +=-+++=≤ ? ? ???? ?? ? ∑ (3-4) 基带信号就可实现无码间干扰传输。这种滤波器克服了拖尾太慢的问题。 从实际的滤波器的实现来考虑，采用具有升余弦频谱特性()H ω时是适宜 的。 (1)(1)1sin (),2(1)()1,0(1) 0,s s s s s s T T T T H T T ππαπαωωαπαωωπαω???-+--≤≤??? ??? ?-? =≤≤?? ?+>? ?? (3-5) 这里α称为滚降系数，01α≤≤。 所对应的其冲激响应为： ()222sin cos() ()14s s s s t T t T h t t t T T παππα= - (3-6)
信号完整性学习笔记
期待解决的问题： 1.为何AC耦合电容放在TX端； 2.为何有的电源或地平面要挖掉一块； 3.搞清楚反射； 4.搞清楚串扰； 5.搞清楚地弹； 6.搞清楚眼图； 7.搞清楚开关噪声； 8.各种地过孔的作用； 9.写一份学习总结。 自己总结： 从微观的角度讲，信号完整性研究的是电子在电场和磁场的作用下是如何运动的，以及这种运动会造成哪些电气特性产生什么变化。 从宏观的角度讲，信号完整性研究的是如何保证信号从源端传送到终端的过程中，失真的程度在要求的范围内。
第1章 四类基本信号完整性问题： 1、单一网络的信号质量：在信号路径和返回路径上由阻抗突变而引起的反射和失真。 2、两个或多个网络间的串扰：理想回路和非理想回路耦合的互电容和互电感。 3、电源分配系统中的轨道塌陷：电源和地网络中的阻抗压降。 4、来自元件或系统的电磁干扰。 阻抗： 1、任何阻抗突变，都会引起电压信号的反射和失真。 2、信号的串扰，是由相邻线条及其返回路径之间的电场和磁场的耦合引起的，信号线间的 互耦合电容和互耦合电感的阻抗决定了耦合电流的值。 3、电源供电轨道的塌陷，与电源分布系统（PDS）的阻抗有关。 4、最大的EMI根源是流经外部电缆的共模电流，此电流由地平面上的电压引起。在电缆周 围使用铁氧体扼流圈，增加共模电流所受到的阻抗，从而减小共模电流。
第2章时域与频域 频谱：在频域中，对波形的描述变为不同正弦波频率值的集合。每个频率值都有相关的幅度和相位。把所有这些频率值及其幅度值的集合称为波形的频谱。（在频域中，描述波形的方法） 频域中的频谱表示的是时域波形包含的所有正弦波频率的幅度。 计算时域波形频谱的唯一方法是傅立叶变换。 即使每个波形的时钟频率相同，然而他们的上升时间可能不同，因此带宽也不同。 每个严肃认真的工程师都应该至少用手工计算一次傅立叶积分来观察它的细节。 带宽：表示频谱中有效的最高正弦波频率分量。 把频谱中更高频率的分量都去掉，也能充分近似时域波形的特征。 信号的带宽就是幅度比理想方波幅度小3dB（50%）的那个最高频率。 上升时间与时钟周期什么关系？ 原则上讲，两者之间的唯一约束是：上升时间一定小于周期的50%。
实验6.数字基带信号的眼图实验
实验六 数字基带信号的眼图实验 一、实验目的 1、掌握无码间干扰传输的基本条件和原理，掌握基带升余弦滚降系统的实现方法； 2、通过观察眼图来分析码间干扰对系统性能的影响，并观察在输入相同码率的NRZ 基带信号下，不同滤波器带宽对输出信号码间干扰大小的影响程度； 3、熟悉MATLAB 语言编程。 二、实验原理和电路说明 1、基带传输特性 基带系统的分析模型如图3-1所示，要获得良好的基带传输系统，就应该 图3-1 基带系统的分析模型 抑制码间干扰。设输入的基带信号为()n s n a t nT δ-∑，s T 为基带信号的码元周期，则经过 基带传输系统后的输出码元为 ()n s n a h t nT -∑。其中 1()()2j t h t H e d ωωωπ +∞ -∞ = ? （3-1） 理论上要达到无码间干扰，依照奈奎斯特第一准则，基带传输系统在时域应满足： 10()0,s k h kT k =?=? ? ， 为其他整数 (3-2) 频域应满足： ()0,s s T T H πωωω? ≤ ?=? ?? ，其他 (3-3)
图3-2 理想基带传输特性 此时频带利用率为2/Baud Hz ,这是在抽样值无失真条件下，所能达到的最高频率利用率。 由于理想的低通滤波器不容易实现，而且时域波形的拖尾衰减太慢，因此在得不到严格 定时时，码间干扰就可能较大。在一般情况下，只要满足： 222(),s i s s s s i H H H H T T T T T ππ π π ωωωωω?????? +=-+++=≤ ? ? ??????? ∑ (3-4) 基带信号就可实现无码间干扰传输。这种滤波器克服了拖尾太慢的问题。 从实际的滤波器的实现来考虑，采用具有升余弦频谱特性()H ω时是适宜的。 (1)(1)1sin (),2(1)()1,0(1) 0,s s s s s s T T T T H T T ππαπαωωαπαωωπαω???-+--≤≤??? ??? ?-? =≤≤?? ?+>? ?? (3-5) 这里α称为滚降系数，01α≤≤。 所对应的其冲激响应为： ()222sin cos()()14s s s s t T t T h t t t T T παππα= - (3-6) 此时频带利用率降为2/(1)Baud/Hz α+，这同样是在抽样值无失真条件下，所能达到的最 高频率利用率。换言之，若输入码元速率' 1/s s R T >，则该基带传输系统输出码元会产生码
高速电路中的信号完整性问题
高速电路中的信号完整性问题 许致火 （07级信号与信息处理 学号 307081002025) 1 信号完整性问题的提出 一般来讲，传统的低频电路设计对于电子工程师并不是多么复杂的工作。因为在低于30MHz的系统中并不要考虑传输线效应等问题，信号特性保持完好使得系统照常能正常工作。但是随着人们对高速实时信号处理的要求，高频信号对系统的设计带来很大的挑战。电子工程师不仅要考虑数字性能还得分析高速电路中各种效应对信号原来 面目影响的问题。 输入输出的信号受到传输线效应严重的影响是我们严峻的挑战 之一。在低频电路中频率响应对信号影响很小，除非是传输的媒介的长度非常长。然而伴随着频率的增加，高频效应就显而易见了。对于一根很短的导线也会受到诸如振玲、串扰、信号反射以及地弹的影响，这些问题严重地损害了信号的质量，也就是导致了信号完整性性能下降。 2 引起信号完整性的原因 2.1 传输线效应 众所周知，传输线是用于连接发送端与接收段的连接媒介。传统的比如电信的有线线缆能在相当长的距离范围内有效地传输信号。但是高速的数字传输系统中，即使对于PCB电路板上的走线也受到传输线效应的影响。如图1所示，对于不同高频频率的PCB板上的电压分布是不同的。 图 1 PCB在不同频率上的电压波动
因为低频电路可以看成是一个没有特性阻抗、电容与电感寄生效应的理想电路。高速电路中高低电平的快速切换使得电路上的走线要看成是阻抗、电容与电感的组合电路。其等效电路模型如图2所示。导线的阻抗是非常重要的概念，一旦传输路径上阻抗不匹配就会导致信号的质量下降。 图 2 传输线等效电路模型 由图2的模型可得电报方程： 2.2 阻抗不匹配情况 信号源输出阻抗（Zs）、传输线上的阻抗（Zo）以及负载的阻抗（ZL）不相等时，我们称该电流阻抗不匹配。也这是说信号源的能量没有被负载全部吸收，还有一部分能量被反射回信号源方向了。反射后又被信号源那端反射给负载，除了吸收一部分外，剩下的又被反射回去。这个过程一直持续，直到能量全部被负载吸收。这样就会出现过冲与下冲(Overshoot/Undershoot)、振铃(ring)、阶梯波形(Stair-step Waveform)现象，这些现象的产生导致信号出现错误。 当传输媒介的特性阻抗与负载终端匹配时，阻抗就匹配了。对于PCB板来说，我们可以选取合适的负载终端策略及谨慎地选择传输介
