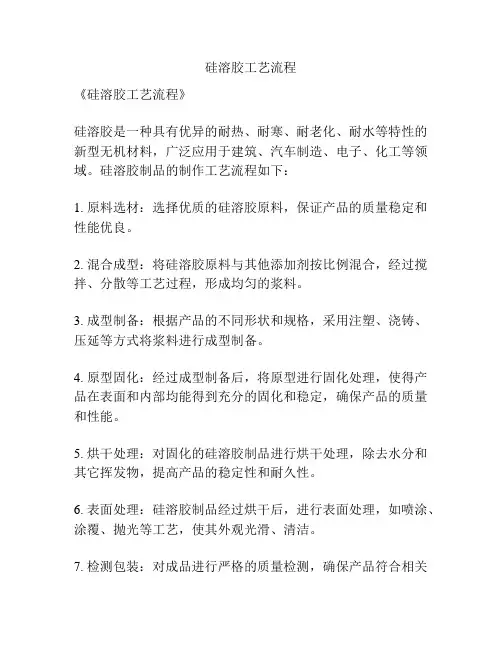

硅溶胶制壳工艺流程
硅溶胶制壳工艺流程
工艺流程：
成型蜡模→硅溶胶面层涂料配制→沾浆→撒砂→风干→硅溶胶过渡层涂料配制→沾浆→撒砂→风干→水玻璃加固层涂料配制→沾浆→撒砂→风干→包浆→脱蜡→焙烧。
车间温度和湿度：
层面工序：温度：24—25℃. 湿度：60—70%。
过渡层工序（2—3层）：温度：23—25℃. 湿度：35—40%。
涂料工艺：
层面涂料：
（1）.硅溶胶：803:1430=1:3
（2）.配比：硅溶胶：100kg
锆英粉：360-400kg
润湿剂：200ml
消泡剂：130ml
（3）流杯粘度：34-40秒
2.过渡层涂料：
（1）.硅溶胶：803:1430=1:3
（2）.配比：硅溶胶：100kg
莫来粉：120-150kg
（3）.流杯粘度：13-20秒。
结壳工艺：
面层结壳：
（1）.锆砂：100-140目。
（2）.干燥时间：4-6小时。
2.二层结壳：
（1）.莫来砂：30-60目。
（2）.干燥时间：大于18小时。（风机风速6-8米/秒）
3.三层结壳：
（1）.莫来砂：16-30目。
（2）.干燥时间：大于18小时。(风机风速6-8米/秒）
4.四层以上结壳：
（1）.按水玻璃工艺加固。
四、脱蜡工艺：
1.水中加入工业盐酸1%。
2.水温：95-98℃.
3.脱蜡时间：15-20分钟，最多不超过30分钟。
4.脱蜡后用80℃以上的热水冲洗型腔。
五、焙烧工艺：
1.焙烧温度：1050-1100℃.
2.保温时间：小件：60-90分钟.

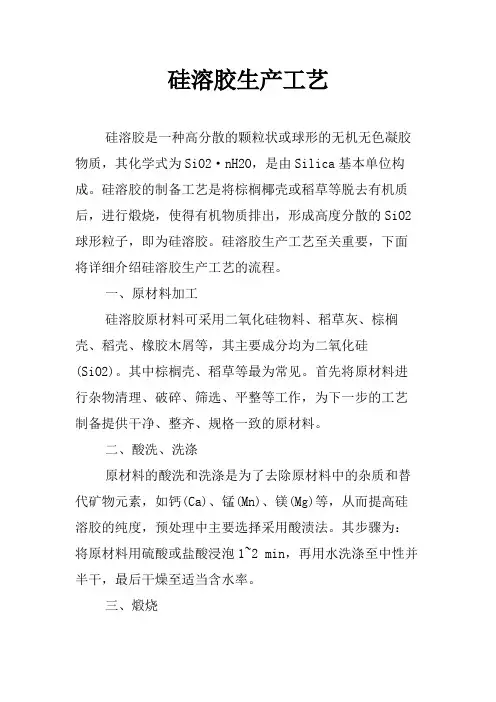

硅溶胶用途
无机硅涂料的应用 1、防水涂料 硅溶胶对混凝土、水泥砂浆具有良好渗透力，同时渗透进去的胶体粒子膨胀这就使涂料牢固地粘接在墙上。现在的“立邦漆”等大部分高档乳胶漆都含有硅溶胶。 2、防壁毯装饰涂料 涉及一种呈软包装效果的仿壁毯涂料，用硅溶胶和白乳胶做为助剂，用传统配比制作工艺调配而成，具有良好的软包装饰效果和质感，是目前最新式的高档内外墙装饰材料。 3、种彩色建筑装饰膏 装饰膏中有８３１纤维素，硅溶胶，重钙，多能粉。还可有增塑剂成膜助剂，活化重钙，有机硅乳液等。成膜后表面光滑细腻、硬度高、成本低、工艺简单、适应性强、寿命长。 4、水溶性高光彩瓷涂料 本发明公开了一种水溶性高光彩瓷涂料，由（按重量％计）：硅溶胶３—４，尿素树脂８０，苯丙乳液０．５—１，聚乙烯醇２—３，本发明可以直接用水调节其粘度。无毒、无味、不污染环境，成本较低，附着力较好，色彩丰富，耐磨和耐酸碱。 5、新型水性复合高分子外墙涂料 提供了一种新型水性复合高分子外墙涂料，采用的是二次复合工艺。其组分是硅溶胶、苯丙乳液、各类助剂及颜填料。本涂料既有有机涂料的柔性、又有无机涂料的硬度，涂料软硬适度，耐酸、耐碱、耐高温、耐久性好，施工上墙后同水泥墙面不仅仅表面附着，还形成配位反应，对基层产生渗透，十分牢固。涂膜不产生静电、不易吸附灰尘、耐污染性好、十分有利美化市容。 6、一种防水涂料 提供了一种防水涂料，是乙二醛和硅溶胶作为成膜物质，利用其良好的耐水性能和不透水性，以及对混凝土、水泥砂浆的良好粘结力，并添加了防水剂、早强剂等，使其成为具有一定柔性特征的刚性多功能防水涂料。 7、水性无机双组分富锌涂料的制造方法及该涂料 一种水性无机双组分富锌涂料制造方法及该涂料，该涂料通过将制备好的组分A即粘结剂与组分B即锌粉以1∶2-4的重量比混和而制成，所述组分A的制备包括：1)将含适量锂、钠、钾离子的混合型硅溶胶放入容器加以搅拌，并在搅拌的旋涡稳定的条件下顺序加入总重量比为0.2-10％的硅酸锂，同时不断搅拌，使溶液呈半透明胶体状。该制造方法操作简便、成本低；制成的涂料早期耐水性特好，对基材附着力强且稳定；且无废水、废渣及挥发性气体产生，符合环保要求。 8、一种环保型水性彩瓦涂料及其制备方法 涉及一种环保型彩瓦涂料，其原料为：水份、分散剂、硅溶胶、成膜助剂、杀菌剂。实用而又廉价的产品，必然具有极大的商业价值；3.由于产品无毒、无味、不燃不爆，无论对生产环境的安全、生产和使用人员的集体健康来说都是十分有益的。 9、具有自洁、抗霉、灭菌及净化空气作用的水性功能涂料 是一种具有自洁、抗霉、灭菌及净化空气作用的水性功能涂料，水溶性树脂或聚合物乳液或硅溶胶以及它们的复合物。该涂料可用于各种混凝土、金属或木质等建筑物的内、外表面，亦可用于家具、办公用具、交通工具等，应用范围。 10、抗日光隔热涂料 涉及一种抗日光隔热涂料，它的组分和含量(重量份)为苯丙乳液7-15、三聚氰胺改性聚乙烯醇粘合剂4-8、聚醋酸乙烯2-20、硅溶胶(液态)3-7、尿素0.3-0.8、粉状硅酸盐纤维1-2、明矾0.3-0.8。它有极好的反射太阳光的作用和隔热保温性能，并且涂层不龟裂、硬度好、表面 11、一种环保型光催化内墙涂料 该涂料的特征在于具有以下各原料组分及重量百分配比：硅丙乳液和聚丙烯酸酯乳液中的一种或两种的混合液为10-35％、硅溶胶为5-15％、纳米级的锐钛矿相或锐钛矿相和金红石相的混合相二氧化钛颗粒，本发明的环保性光催化内墙涂料可有效降解周围空气中污染物质，净化室内空气，特别是对室内的甲醛、甲苯等有害有机物质进行降解，且具有抗菌、自净、消雾等功能。 12、光催化空气净化水性环保内墙涂料 提供一种光催化空气净化水性环保内墙涂料，主要应用于建筑内墙的涂装。其主要特征是以
壳型铸造
壳型铸造 名称： shell mold casting 定义1： 将拌有树脂的型砂覆于带有模型和经过预热的金属模板上，加热使树脂熔化，形成一层薄壳，经过焙烘硬化后，从模板上取下，用做铸造铸型的铸造方法。 定义2： 用硅砂或锆砂与树脂的混合料或树脂覆模砂形成薄壳铸型的铸造方法。在180～280℃模板上形成一定厚度(一般由6mm到12mm)薄壳，再加温固化薄壳，使达到需要的强度和刚度。壳型铸造 shell mold casting 用薄壳铸型生产铸件的铸造方法。壳型铸造是德国人J.克罗宁于1943年发明的，1944年在德国首次应用，1947年后其他国家开始采用。 工艺过程用一种遇热硬化的型砂覆盖在加热的金属模板上，使其硬化为薄壳，薄壳厚度一般为6～12毫米,具有足够的强度和刚度,因此将上下两片型壳用夹具卡紧或用树脂粘牢后，不用砂箱即可构成铸型，浇注铸件金属模板的加热温度一般为300℃左右，使用的型砂为树脂砂,即以酚醛树脂为粘结剂的树脂砂。同样也可用上述方法将型芯制成薄壳芯制造薄壳铸型常用翻斗法。制造薄壳芯常用吹制法。 特点和用途用树脂砂制造薄壳铸型或壳芯可显著减少使用的型砂数量，获得的铸件轮廓清晰，表面光洁，尺寸精确，可以不用机械加工或仅少量加工。因此壳型铸造特别适用于生产批量较大、尺寸精度要求高、壁薄而形状复杂的各种合金的铸件。但壳型铸造使用的树脂价格昂贵，模板必须精密加工，成本较高，在浇注时还会产生有刺激性的气味，这在某种程度上限制了这种方法的广泛应用。树脂砂薄壳芯可与普通砂型或金属型相互配合制造各种铸件。 在了解壳型之前，你必须要先了解用于壳芯造型的覆膜砂： 覆膜砂是通过特殊工艺配方技术生产出的具有优异高温性能(高温下强度高、耐热时间长、热膨胀量小、发气量低)和综合铸造性能的新型覆膜砂。覆膜砂特别适用于复杂薄壁精密的铸铁件(如汽车发动机缸体、缸盖等)以及高要求的铸钢件(如集装箱角和火车刹车缓；中器壳件等)的生产，可有效消除粘砂、变形、热裂和气孔等铸造缺陷。能使铸件表面更加光洁，尺寸更加准确，减少或不需要机械加工，可缩短生产周期，节约金属材料，降低成本；而且铸模可用自动机械制成（必须采用射芯机），不需要熟练工；尤其适用于各种金属中小型铸件的成批和大量生产。
熔模铸造的工艺流程
熔模铸造的工艺流程 时间:2010-04-21 10:18来源:unknown 作者:36 点击:9次 2009年07月15日 熔模铸件尺寸精度较高，一般可达DT4-6（砂型铸造为DT10~13，压铸为 DT5~7）,当然由于熔模铸造的工艺过程复杂，影响铸件尺寸精 2009年07月15日 熔模铸件尺寸精度较高，一般可达DT4-6（砂型铸造为DT10~13，压铸为 DT5~7）,当然由于熔模铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但其一致性仍需提高（采用中、高温蜡料的铸件尺寸一致性要提高很多）。压制熔模时，采用型腔表面光洁度高的压型，因此，熔模的表面光洁度也比较高。此外，型壳由耐高温的特殊粘结剂和耐火材料配制成的耐火涂料涂挂在熔模上而制成，与熔融金属直接接触的型腔内表面光洁度高。所以，熔模铸件的表面光洁度比一般铸造件的高，一般可达Ra.1.6~3.2μm。熔模铸造最大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。由此可见，采用熔模铸造方法可大量节省机床设备和加工工时，大幅度节约金属原材料。 熔模铸造方法的另一优点是，它可以铸造各种合金的复杂的铸件，特别可以铸造高温合金铸件。如喷气式发动机的叶片，其流线型外廓与冷却用内腔，用机械加工工艺几乎无法形成。用熔模铸造工艺生产不仅可以做到批量生产，保证了铸件的一致性，而且避免了机械加工后残留刀纹的应力集中。中国精密铸造、中国铜合金精密铸造、中国不锈钢铸造生产企业，新疆精密铸造欢迎您。 1）适应范围广。铸造法几乎不受铸件大小、厚薄和形状复杂程度的限制 , 铸造的壁厚可达 0.3 ~ 1000mm, 长度从几毫米到十几米 , 质量从几克到 300t 以上。最适合生产形状复杂 , 特别是内腔复杂的零件 , 例如复杂的箱体、阀体、叶轮、发动机汽缸体、螺旋桨等。 2）铸造法能采用的材料广 , 几乎凡能熔化成液态的合金材料均可用于铸造。如铸钢、铸铁飞各种铝合金、铜合金、续合金、铁合金及钵合金等铸件。对于塑性较差的脆性合金材料 ( 如普通铸铁等 ) , 铸造是惟一可行的成形工艺 , 在工业生产中以铸铁件应用最广 , 约占铸件总产量的 70% 以上。 3）铸件具有一定的尺寸精度。一般情况下 , 比普通锻件、焊接件成形尺寸精确。 4）成本低廉、综合经济性能好、能源、材料消耗及成本为其它金属成形方法所不及。
铸造工艺标准经过流程介绍
铸造生产的工艺流程 铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序： 1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图； 2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备； 3）造型与制芯； 4）熔化与浇注； 5）落砂清理与铸件检验等主要工序。 成形原理 铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。 图1 铸造成形过程
铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。 型砂的性能及组成 1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。 2、型砂的组成型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。型砂结构，如图 2 所示 图2 型砂结构示意图 工艺特点 铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点： 1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5 毫米到1 米左右；铸件长度可以从几毫米到十几米。 2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。 3）铸件的形状和大小可以与零件很接近，既节约金属材料，又省切削加工工时。 4）铸件一般使用的原材料来源广、铸件成本低。 5）铸造工艺灵活，生产率高，既可以手工生产，也可以机械化生产。 铸件的手工造型手工造型的主要方法砂型铸造分为手工造型（制芯）和机器造型（制芯）。手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作，包括填砂、紧实、起模、合箱等由造型机完成。泊头铸造工量具友介绍手工造型的主要方法：手工造型因其操作灵活、适应性强，工艺装备简单，无需造型设备等特点，被广泛应用于单件小批量生产。但手工造型生产率低，劳动强度较大。手工造型的方法很多，常用的有以下几种： 1．整模造型 对于形状简单，端部为平面且又是最大截面的铸件应采用整模造型。整模造型操作简便，造型时整个模样全部置于一个砂箱内，不会出现错箱缺陷。整模造型适用于形状简单、最大截面在端部的铸件，
砂型铸造工艺流程
砂型铸造工艺流程 砂型铸造工艺流程图 制作木模-造型-熔化-浇注-落砂-冒口拆除-检验入库 熔模铸造工艺 失蜡铸造现在称为熔模铸造。这是一种很少切割或不切割的铸造工艺，是铸造行业的一项优秀技术。它被广泛使用。它不仅适用于各种类型和合金的铸造，而且可以生产出比其他铸造方法具有更高尺寸精度和表面质量的铸件，甚至复杂的、耐高温的、难以加工的、其他铸造方法难以铸造的铸件也可以通过熔模精密铸造来铸造。 熔模铸造是在古代蜡模铸造的基础上发展起来的。作为一个古老的文明，中国是最早使用这项技术的国家之一。早在公元前几百年，中国古代劳动人民就创造了这种失传的铸蜡技术，用来铸造钟鼎和具有各种精美图案和文字的器皿，如春秋时期曾侯乙墓的青铜板。曾侯乙墓雕像板的底座是多条龙缠绕在一起，首尾相连，上下交错，形成一个中间镂空的多层云纹图案。这些图案很难用普通的铸造工艺来制作，而失蜡法的铸造工艺可以利用石蜡无强度、易雕刻的特点，用普通的工具雕刻出与曾侯乙墓的雕像板相同的石蜡工艺品，然后加入浇注系统，经过上漆、脱蜡、浇注，得到精美的曾侯乙雕像板 现代熔模铸造法在20世纪40年代实际应用于工业生产当时，航空喷气发动机的发展要求制造具有复杂形状、精确尺寸和光滑表面的耐热合金部件，如叶片、叶轮和喷嘴。由于耐热合金材料难以加工，零件形状复杂，因此不可能或难以用其他方法制造。因此，需要找到一
种新的精确的成型工艺。因此，现代熔模铸造法借鉴了古代传下来的失蜡铸造法，通过对 材料和工艺的改进，在古代工艺的基础上取得了重要的发展。因此，航空工业的发展促进了熔模铸造的应用，熔模铸造的不断改进也为航空工业进一步提高性能创造了有利条件。 中国在20世纪50年代和60年代开始将熔模铸造应用于工业生产此后，这种先入为主的铸造技术得到了极大的发展，并已广泛应用于航空、汽车、机床、船舶、内燃机、燃气轮机、电信仪器、武器、医疗器械、切割工具等制造业，以及工艺品的制造。所谓的 熔模铸造工艺简单地指用易熔材料(如蜡或塑料)制作易熔模型(称为熔模或模型)，在其上涂覆几层特殊的耐火涂层，干燥并硬化形成整体外壳，然后用蒸汽或温水将外壳上的模型熔化，然后将外壳放入砂箱中，在其周围填充干砂，最后将模具放入穿透式烘烤器中进行高温烘烤(例如，当使用高强度外壳时，脱模后的外壳可以不造型直接烘烤)、模具或外壳 熔模铸件尺寸精度高，一般可达CT4-6(砂型铸造CT10~13，压铸CT5~7)。当然，由于熔模铸造工艺过程复杂，影响铸件尺寸精度的因素很多，如模具材料的收缩、熔模的变形、加热和冷却过程中模壳的线性变化、合金的收缩率以及铸件在凝固过程中的变形等。因此，普通熔模铸件的尺寸精度相对较高，但其一致性仍有待提高(使用中高温蜡材料的铸件的尺寸一致性有待提高)用 压制熔体模具时，采用型腔表面光洁度高的型材，因此熔体模具的
熔模铸造工艺流程-图文.
熔模铸造工艺流程 模具制造 制溶模及浇注系 统 模料处理 模组焊接 模组清洗 上涂料及撒砂 涂料制备 重
复 型壳干燥(硬化 多 次 脱蜡 型壳焙烧 浇注 熔炼 切 割 浇 口 抛 光 或 机
工 钝化 修整焊补 热处理 最后清砂 喷丸或喷砂 磨内
口 震 动 脱 壳 模料 制熔模用模料为日本牌号：K512模料 模料主要性能： 灰分≤0.025% 铁含量灰分的10% ≤0.0025% 熔点 83℃-88℃（环球法）60℃±1℃ 针入度 100GM（25℃）3.5-5.0DMM 450GM（25℃）14.0-18.0DMM 收缩率 0.9%-1.1% 比重 0.94-0.99g/cm3 颜色新蜡——兰色、深黄色 旧蜡——绿色、棕色
蜡（模）料处理 工艺参数： 除水桶搅拌时温度 110-120℃ 搅拌时间 8-12小时 静置时温度 100-110℃ 静置时间 6-8小时 静置桶静置温度 70-85℃ 静置时间 8-12小时 保温箱温度 48-52℃ 时间 8-24小时 二、操作程序 1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110℃下置6-8小时沉淀，将水分泄掉。 2、蜡料在110-120℃下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85℃的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52℃，保温时间8-24小时后用于制蜡模。
5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 6、作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24℃压射蜡温50-55℃ 压射压力0.2-0.5Mpa 保压时间10-20S 冷却水温度15±3℃ 二、操作程序
硅溶胶制造工艺中的涂料配制工艺
硅溶胶制造工艺中的涂料配制工艺 硅溶胶是一种优质硅溶胶模铸造用水基粘结剂，生产用于所有层（面层和背层）。硅溶胶易配制成高粉液比的优质涂料。涂料稳定性好。用硅溶胶制成的壳体不需要化学硬化，型壳制造过程无空气污染。 2.2.1 硅溶胶涂料的配比原则 控制涂料粘度以达到稳定制壳质量的目的，配制时按当时的实际情况，当零件壁薄、复杂或带有深陷时，涂料粘度取下限，反之取上限。 1.配制工艺 按涂料的配方取一定量的耐火材料、润湿剂、消泡剂，先将润湿剂及消泡剂加入涂料桶中，然后加入硅溶胶，开始搅拌，在不断搅拌过程中加入耐火材料，待全部加入完后，继续搅拌6h～12h，稳定后测其粘度，过高加硅溶胶稀释，过小则加入一定量的耐火粉料补充，直至粘度合格为止。 2. 硅溶胶涂料液的制壳工艺 3.制壳场地工艺参数 涂料间温度：22℃～25℃；相对湿度45%～65%；通风条件：良好。 4.涂料工艺过程 将清洗好的蜡模（要求干燥后）慢慢浸入L型涂料搅拌桶中，并转动上下移动，让涂料充分并均匀湿润模组后，取出慢慢转动至无涂料堆积、滴落现象时再挂砂，使砂粒均匀附于涂料之上，每层涂料的粘度、撒砂粒度要求（见表3）。面层涂料时要用专用筛网过滤涂料中的砂粒等杂质，以防止模壳中产生砂粒等脱落而造成铸件夹灰夹砂。 表3 硅溶胶涂料的性能要求 5.硅溶胶铸造每层型壳的干燥过程 硅溶胶在干燥过程中必须严格控制温度，相对湿度及空气流速等，具体工艺参数（见表4）如下。 表4 硅溶胶型壳工艺参数
当环境温度和相对湿度不易调整时，可控制为一定相对稳定额数值：温度为22℃～25℃；湿度45%～65%。 6.模壳脱蜡工艺 采用水浴脱蜡，水温90℃～95℃，脱蜡时间≥20min，以防止水沸腾造成砂粒或涂料进入模壳中。 7.模壳的自检 模壳的自检由操作工自己完成，当有分层、走泡、开裂、烂头者为不合格，浇口中有多余的涂料，不均匀附着者必须除去，否则为不合格。 8.脱模槽清理 每次脱模结束后将蜡水放出浇成蜡锭，浇蜡锭时要用要用160目～200目的筛网过滤去除蜡液中渣滓，并将槽中的水全部放掉并将脱蜡槽打扫干净，下次脱蜡时重新加入清洁的水。 9.焙烧工艺 9.1 单壳焙烧 模口朝下，放置于炉膛内，焙烧温度900℃～1050℃，到温后保温1h～2h后开始取出浇注；当需要装箱时待小于450℃出炉、装箱。 9.2 装箱焙烧 认真仔细检查模壳质量，凡有型腔开裂、剥落、起皮等现象不予装箱。清除浇口翻边及浮砂，模壳口朝下，四周均匀拍摆模壳，清除夹灰、夹砂及型腔表面的浮尘。用压缩空气吹净型腔内夹灰及其表面浮尘100%进行清水清洗模壳型腔，去除内部渣滓。再次轻轻拍摇模壳后装箱，填砂后用石棉板盖住浇口并用两半缺口的石棉板盖住砂箱上口（石棉板大小保证盖满整个砂箱上口并伸出挡砂箱爆皮的边沿）,以防止焙烧至浇注过程中砂箱爆皮落入模壳中而造成铸件夹灰。如有浇口损坏，杯口有砂粒外露者，则停止使用，经修补并经检验合格后方再次使用。小于450℃装箱，箱式电阻焙烧炉焙烧至900℃，保温2h后方可浇注。 10.结束语 精密铸造硅溶胶模壳制造工艺能满足优质铸件的生产要求。多年来的生产实践充分证明精密铸造硅溶胶模壳制造工艺是成熟的，为生产合格模壳和精密铸件提供技术保障。 国际铸业网
砂型-压铸铸造工艺详解1
铸造（founding） 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。 铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。 金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。 不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型造芯两大项工作。砂型铸造中用来造型造芯的各种原材料，如铸造砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的原砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。常用的混砂设备有碾轮式混砂机、逆流式混砂机和叶片沟槽式混砂机。后者是专为混合化学自硬砂设计的，连续混合，速度快。 造型造芯是根据铸造工艺要求，在确定好造型方法，准备好造型材料的基础上进行的。铸件的精度和全部生产过程的经济效果，主要取决于这道工序。在很多现代化的铸造车间里，造型造芯都实现了机械化或自动化。常用的砂型造型造芯设备有高、中、低压造型机、抛砂机、无箱射压造型机、射芯机、冷和热芯盒机等。 铸件自浇注冷却的铸型中取出后，有浇口、冒口及金属毛刺披缝，砂型铸造的铸件还粘附着砂子，因此必须经过清理工序。进行这种工作的设备有抛丸机、浇口冒口切割机等。砂型铸件落砂清理是劳动条件较差的一道工序，所以在选择造型方法时，应尽量考虑到为落砂清理创造方便条件。有些铸件因特殊要求，还要经铸件后处理，如热处理、整形、防锈处
制造工艺详解——铸造
制造工艺详解——铸造 铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。 一、铸造的定义和分类 铸造的定义：是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。 常见的铸造方法有砂型铸造和精密铸造，详细的分类方法如下表所示。 砂型铸造：砂型铸造——在砂型中生产铸件的铸造方法。钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。 精密铸造：精密铸造是用精密的造型方法获得精确铸件工艺的总称。它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺。 铸造方法分类 二、常用的铸造方法及其优缺点 1. 普通砂型铸造
制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂，硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。 砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分 为粘土湿砂型、粘土干砂型和化学硬化砂型3种。 砂型铸造用的是最流行和最简单类型的铸件已延用几个世纪.砂型铸造是用来制造大型部件，如灰铸铁，球墨铸铁,不锈钢和其它类型钢材等工序的砂型铸造。其中主要步骤包括绘画，模具，制芯，造型，熔化及浇注，清洁等。 工艺参数的选择 加工余量：所谓加工余量，就是铸件上需要切削加工的表面，应预先留出一定的加工余量，其大小取决于铸造合金的种类、造型方法、铸件大小及加工面在铸型中的位置等诸多因素。 起模斜度：为了使模样便于从铸型中取出，垂直于分型面的立壁上所加的斜度称为起模斜度。 铸造圆角：为了防止铸件在壁的连接和拐角处产生应力和裂纹，防止铸型的尖角损坏和产生砂眼，在设计铸件时，铸件壁的连接和拐角部分应设计成圆角。 型芯头：为了保证型芯在铸型中的定位、固定和排气，模样和型芯都要设计出型芯头。 收缩余量：由于铸件在浇注后的冷却收缩，制作模样时要加上这部分收缩尺
阀门铸造工艺
阀门铸造工艺介绍 阀门铸造工艺 *第一节铸造的概述及特点 一、何为铸造： 将液体金属浇到具有与零件形状相适应的铸型空腔中，待其凝固后，以获 得一定形状尺寸和表面质量的零件的产品，称之为铸造。 二、铸造概述： 铸造具有悠久的历史，约在公元前三千年，人类已铸出多种精美的青铜器。 但几千年来是靠手工用粘土、砂等天然材料制造的。铸件的产量很小，随着工业革命的发展，机械化的增加，铸件需求量的提高，在20世纪30年代开始使 用气动机器和人工合成造型的粘土砂工艺生产。随着时代的发展，各类造型方 法应运而生。例如：1933年出现水泥砂型，1967年出现水泥流态砂型；1944年 出现冷却覆膜树脂砂壳型；1955年出现热法覆膜树脂砂壳型，1958年出现咲喃树脂自硬砂型；1947年出现CO2硬化水玻璃砂型，1968年出现了有机硬化剂的水玻璃（有机脂水玻
璃）工艺等。近年来，用物理手段制造铸型的新方法，如：磁丸造型，真空密封造型法，失膜造型等。 铸造由于可选用多样成分、性能的铸造合金，加工基本建设投资小，工艺 灵活性大，生产周期短等优点，被广泛用于机械制造、矿山冶金、交通运输、石化通用设备、农业机械、能源动力、轻工纺织、土建工程、电力电子、航天航空、国际军工等国民经济各部门，是现代大机械工业的基础。 铸造在中国已有漫长的历史，但铸造技术长期处于停滞状态，改革开放以来，我国的铸造技术有了很大的发展，突出的表现在三个方面：造型、造芯的机械化、自动化程度明显提高；自硬性化学型砂取代干型粘土砂和油砂；铸造工艺技术由凭经验走向科学化，如：计算机模拟设计。这一系列的改革对提高生产效率，降低劳动强度，改善生产环境，提高铸件内在质量和外观质量，节约原材料和能源起了重大的作用。 三、铸造特点： 1、铸造的适应性很广，灵活性很大，产品要求及所处各种工况，可制造多 种金属材料的产品，如：铁、碳素钢、低合金钢、铜、铜合金、铝、铝合 金、钛合金等等。与其他成型方式相比，铸造不受零件的重量、尺寸和形状限制。重量可从几克到几百吨，壁厚由0.3mm到1m,形状只要在铸造 工艺性范围内，是十分复杂的，还是机械加工困难的，甚至难以制得的零件，都可通过铸造的方式获得。 2
桥壳铸造工艺设计规范
桥壳铸造工艺设计规范 1 适用范围 本标准适用于铸钢桥壳工装、模具、检具等设计制图及铸造工艺设计工作规范。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括戡误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6414-1999 《铸件尺寸公差与机械加工余量》 JB/T 5106-1991 《铸件模样型芯头基本尺寸》 GB/T 11351-1989 《铸件重量公差》 3术语和定义 3.1铸件的最小壁厚：在一定的铸造条件下，铸造合金液能充满铸型的最小厚度。 3.2铸件的临界壁厚：当铸件的厚度超过了一定值后，铸件的力学性能并不按比例地随着 铸件厚度的增大而增大，而是显著下降，存在一个临界厚度。 3.3铸钢件相对密度：浇注钢液重量与铸件三个方向最大尺寸的乘积之比。因而往往小于 铸件密度。 3.4吃砂量：模样与砂箱壁、箱顶（底）、和箱带之间的距离。 4铸造工艺设计原则 4.1铸造工艺设计必须满足产品铸件质量和对环保的要求，有利于实现优质、高产、低耗， 改善劳动条件，安全生产，提高生产标准化、通用化、系列化水平； 4.2铸造工艺设计必须能够提供清晰、完整、正确、统一的资料输出：过程流程图、铸造 材料清单、过程潜在失效模式及后果分析（PFMEA）、控制计划、铸造工艺图、铸造工艺卡、作业指导书等。 5铸造工艺设计程序 5.1铸件结构工艺和铸件的先期质量策划 5.1.1 铸造产品的设计阶段，应组成产品设计人员和铸造工艺设计人员的项目小组进行设计潜在失效模式及后果分析，分析的主要内容应包括铸件质量对产品结构的要求，铸造工艺对产品结构的要求及铸造工艺对环保的要求是否全部满足。 5.1.2 铸件质量对产品结构的要求 5.1.2.1 铸件的最小壁厚（见表1）
硅溶胶-水玻璃复合型壳制壳工艺
硅溶胶-水玻璃复合型壳制壳工艺 1、原辅材料 含量为30%，密度1.19～1.20g/cm3； S830、S1430单质硅硅溶胶SiO 2 ≥65%，＜0.045mm（325目）； 锆英粉含量为：ZrO 2 ≥65%，0.150mm（100目）； 锆英砂：ZrO 2 莫来石砂：无细粉，熟料，0.600～0.250mm（30～60目）； 匣钵粉：0.075mm（200目）； 匣钵砂：0.850～0.425mm（20～40目）； 表面湿润剂：J.F.C； 长效消泡剂； 硅油类； 结晶氯化铝； 水玻璃：模数3～3.4。 2、操作工艺 2.1制蜡模时采用硅油脱模；蜡模必须逐个检查，尽量不修补；模组焊接时小件采用粘结蜡；中大件采用焊刀焊接；间距适当，将带有内腔、孔、槽时，使其向外，有利于制壳、脱蜡和浇注；对带有文字、狭缝、凸缘、弯部应保持轮廓清晰；蜡模组制壳前应先吹去蜡屑、再经清洗液清洗，晾干后制壳。 2.2 涂料的配制 面层采用S830单质硅硅溶胶与锆英粉，新料配制时粉液比1∶3.3，流杯粘度为40－45s，6h以后测粘度，若≥50s，逐步加硅溶胶；若粘度≤40s，逐步加入锆英粉；JFC和消泡剂在搅拌后期加入，JFC加入量为加入硅溶胶质量的0.3%－0.5%，可通过涂料的涂挂性的优劣调整；消泡剂加入量为JFC加入量的一半，并按泡多少适当地调整。 2.3 面层的配制及操作工艺： 2.3.1 整个配料过程是在L型搅拌机连续运转条件下进行的，L型叶片必须超 过中心，且叶片与筒边、筒底间隙约5mm；过大，在配料过程中会出现沉淀； 2.3.2 先加入硅溶胶，再逐步均匀、缓慢地加入锆英粉。如加入10包锆英粉，加入总时间必须＞2时，加完后连续搅拌8－9h，然后用流杯粘度计测粘度，直至粘度达到要求后，接着测定密度； 2.3.3 测定粘度值的确定，是在筒中心、筒边分别取料，然后取其平均值； 2.3.4 用玻璃片沾上涂料，对光观察，如无颗粒点则确定涂料搅拌已均匀；一般认为：每加2－3kg锆英粉；涂料粘度可提高5s左右；每加0.5kg硅溶胶，涂料粘度可降低5s左右；根据这个小规律适当加以调整； 2.3.5 涂料配好以后，接着将准备好的模组进行最后检查，（如检查模头上的记号与铸件材质是否一致等。）待涂挂； 第一层 2.3.6 模组顺转向缓慢进入面层预湿浆中，稍等片刻，缓慢升起；在转筒上方停留滴去多余涂料，顺便观察字迹、小孔是否清晰，并用微弱的压缩空气吹去小气泡，再缓慢进入面层浆中，操作同上，滴去多余涂料，模组即作左右、上下旋转，以便蜡模表面的涂料均匀覆盖，厚薄适中，避免局部涂料堆积或缺涂，注意在空气中停留时间不能太长，否则涂料会过份干燥；
硅溶胶在环保涂料中的应用
万方数据
万方数据
硅溶胶在环保涂料中的应用 作者：张绍敏 作者单位：开封市市政工程设计研究有限公司,河南开封,475000 刊名： 城市道桥与防洪 英文刊名：Urban Roads Bridges & Flood Control 年，卷(期)：2011(9) 本文读者也读过(6条) 1.赵国生.杨保栋.王利民.张春梅.王大保.吴来喜改性硅溶胶在纺织和建筑方面的应用[期刊论文]-上海染料2011,39(6) 2.陈金身.智红梅.黄敬民.常书明.苗富贵.CHEN Jin-shen.ZHI Hong-mei.HUANG Jing-min.CHANG Shu-ming.MIAO Fu-gui超低VOC新型环保涂料的研制[期刊论文]-河南化工2008,25(5) 3.李春芳.李东祥.LI Chunfang.Li Dongxiang硅溶胶型建筑涂料的研制[期刊论文]-山东建材学院学报2001,15(1) 4.嵇胜全.孔凡桃.朱爱萍.钟涛.钱晓燕.JI Sheng-quan.KONG Fan-tao.ZHU Ai-ping.ZHONG Tao.QIAN Xiao-yan苯丙-硅溶胶纳米复合乳液的制备及其性能[期刊论文]-扬州大学学报（自然科学版）2011,14(2) 5.曾丽娟.蓝仁华.ZENG https://www.360docs.net/doc/081901086.html,N Renhua硅溶胶苯丙复合涂料的研究[期刊论文]-新型建筑材料2005(4) 6.何元高分子乳液在绿色建材中的功效——优质"零VOC"涂料的开发及性能[会议论文]-2008 本文链接：https://www.360docs.net/doc/081901086.html,/Periodical_csdqyfh201109101.aspx
精铸硅溶胶型壳工艺的改进
精铸硅溶胶型壳工艺的改进 一. 前言： 众所周知，全球精铸界通用的硅溶胶型壳工艺存在三大缺点： 1.成本高。 2.制壳周期长。 3.铸件脱壳性差（型壳残留强度高）。 据统计，表面层型壳通用的耐火料锆英石砂、粉占型壳原辅材料成本的48%，占总生产成 本的10%（平均值）[1] 。优质锆英石资源稀缺，因而寻找它的代用品或减少其消耗量是 当今国内外精铸界共同关心，重点研究的课题之一。 “快干”硅溶胶的推广应用和真空干燥设备的逐步完善，缓解了制壳周期长的缺点。由于硅 溶胶型壳高温强度高（是水玻璃型壳的6.7倍），其相应的残留强度也高（是水玻璃型壳 的2.8倍），因而铸件的脱壳性能比水玻璃差得多。加之大部分生产的精铸件是结构复杂 的中小件，型壳残留强度高会严重影响后处理工序生产效率和增加材料工时成本、降低铸 件表面质量，延误交货期。 我们通过学习国内外同行的先进经验，经过多年的努力研究和实践，在降低硅溶胶型壳 生产成本和改善脱壳性方面取得了一定成效，特向精铸界同仁作一介绍，以期达到抛砖引 玉的目的。 二. 表面层制壳工艺的改进： 〈一〉. 锆英石粉料的代用— 长期以来锆英石是全球精铸业首选的型壳表面层耐火料。正如2007年美国精铸学会（I CI）第54届年会论文所言：“锆英石与多种合金反应低、密度高、热化学性能好，要寻找 替代用品是困难的”。[2] 1. 美国在2006年前面层涂料的典型工艺是在锆英粉中掺加5-10%（质量）的熔融石英粉。其主要目的是：降低成本，提高铸件尺寸精度和改善脱壳性、透气性。国外重点工艺改进
方向是：充分利用熔融石英纯度高，杂质少，密度和热膨胀系数小，加上高温“析晶”，低 温“相变”的特点，使型壳在高温时保持高强度而在低温时因相变产生剧烈收缩（-3.7%）致 使型壳残留强度大大降低，从而使铸件脱壳性、透气性、尺寸精度提高。自2007年起，通过技术改进美国已有80%的精铸企业表面层涂料中的熔融石英粉掺入量已提高至50%（按 体积比为68.7%）。其中更有20%工厂其石英掺入量高达75%（按体积比86.8%，锆粉仅 占14.2%）[3] 2. 我们根据分析和试验证实其工艺改进的关键技术要点有两方面： a．通过采用高致密度即优良级配的粉料提高了表面层涂料的工艺性能。其中主要是“覆盖性”（涂层平均厚度δ）和致密性（粉液比n或粉料在涂料中的体积浓度k%）两项。以往进口原包装澳大利亚锆粉配制的涂料其粉液比多为：n=3.2-3.7（ηΦ4=40±5s）而近年来已 提高到n=3.9-4.6。国内加工的锆粉则仍大部分为n=2.5-3.7。 b．在表面层涂料中加入少量（0.1%-0.2%占硅溶胶质量）“分散剂”。它可在不影响涂料其 他工艺性能前提下提高了涂料平均厚度（δ）15-25%(表三)。同时还能改善涂料的均匀性，悬浮性。使涂挂性和均匀性很差的熔融石英在锆英粉—硅溶胶涂料中掺入量有原5-10%提 高到50%-75%。试验和生产实践充分证明了上述结论。
铸造工艺学期末考试复习汇总
一.绪论 1，材料成形工艺（有时也称材料成形技术），是将材料制造成所需形状及尺寸的毛坯或成品的所有加工方法或手段的总称。 2 成形方法的选择原则 1）适用性原则满足使用要求；适应成形加工性能。2）经济性原则获得最大的经济效益。3）与环境相宜原则环境保护问题，对环境友好。 3成形方法选择的主要依据 （1）产品功能及其结构、形状尺寸和使用要求等；2）产量；3）生产条件 铸造 1概念：铸造是将液态金属在重力或外力作用下充填到铸型腔中使之冷却、凝固，从而获得所需形状及尺寸的毛坯或零件的方法，所铸出的产品称为铸件。 金属液态成形金属液态成型近净形化生产 2 分类通常从铸型材料、充型和凝固等方面对铸造进行分类。 1）按铸型材料、充型和凝固条件铸造方法分为砂型铸造（用砂型作铸型在重力下充型和凝固的铸造方法）和特种铸造（在铸型材料、充型和凝固等方面与砂型铸造有显著差别的铸造方法的统称） 2）按液态合金充型和凝固条件铸造方法分为重力铸造（如砂型铸造、壳型铸造、陶瓷型铸造、熔模铸造、金属型铸造）和非重力铸造（如压力铸造、低压铸造、挤压铸造和离心铸造）。 3）按铸型材料铸造方法分为一次型铸造（如砂型铸造、壳型铸造和熔模铸造，铸型材料为非金属材料）和永久型铸造（如金属型铸造、压力铸造和低压铸造，铸型材料为金属材料）。 4特点 1）优点 （1）适用范围广合金种类、铸件的形状和大小及质量几乎不受限制； （2）铸件具有一定的尺寸精度通常比普通锻件高，熔模铸件可达到无加工余量；（3）成本较低原材料来源广，价格低廉；铸件与零件形状和尺寸相近，节省材料。2）缺点 （1）铸件晶粒粗大，组织疏松，易产生缩孔和气孔等缺陷； （2）铸件力学性能较低，尤其是冲击韧性较低； （3）生产工序多，铸件质量难以精确控制。
熔模铸造工艺流程
熔模 铸造工 艺流程 旧蜡 ---- 绿色、棕色 蜡（模）料处理 工艺参数： 除水桶 搅拌时温度110-120 C 搅拌时间 8-12 小时 静置时温度 100-110 C 静置时间 6-8 小时 静置桶 静置温度 70-85 C 静置时间 8-12 小时 保温箱 温度 48-52 C 时间 8-24 小时 二、 操作程序 模料处理 涂料制备 重 —? 复 多 次 磨 内 浇 口 * K512模料 模料主要性能: 灰分 铁含量 熔点 针入度 型壳干燥 （硬化） 蜡 厂 ~注—又 后 , ￡ 1 砂 模* 理 料卜 熔 料 牌 焊 补 模 为 号: 灰分的10% < % 83 100GM C -88 C (环球法)60C±「C (25C) 450GM(25C )收缩率 %% 颜色 新蜡 兰色、 深黄色 < % 抛 光 或 机 加 工
1、从脱蜡釜泄出的旧蜡用泵或手工送到除水桶中，先在105-110C下置6-8小时沉淀, 将水分泄掉。 2、蜡料在110-120 C下搅拌8-12小时，去除水份。 3、将脱完水的蜡料送到70-85 C的静置桶中保温静置桶中保温静置8-12小时。 4、也可将少量新蜡加入静置桶中，静置后清洁的蜡料用手工灌到保温箱蜡缸中，保温温度48-52 C,保温时间8-24小时后用于制蜡模。 5、或把静置桶中的回收蜡料输入到气动蜡模压注机的蜡桶中，保温后压制浇道。 三、操用要点 1、严格按回收工艺进行蜡料处理。 2、除水桶、静置桶均应及时排水、排污。 3、往蜡缸灌蜡时，蜡应慢没缸壁流入，防止蜡液中进入空气的灰尘。 4、蜡缸灌满后应及时盖住，避免灰尘等杂物落入。 5、经常检查每一个桶温，防止温度过高现象发生。 &作业场地要保持清洁。 7、防止蜡液飞溅。 8、严禁焰火，慎防火灾。 压制蜡（熔）模 一、工艺参数 室温20-24 C 压射蜡温50-55 C 压射压力保压时间10-20S 冷却水温度15± 3C 二、操作程序 1、从保温槽中取出蜡缸，装在双工位液压蜡模压注机上，使用前应去除蜡料中空 气及硬蜡。 2、将模具放在压注机工作台面上定位，检查模具所有芯子位置是否正确，模具注 蜡口与压注机射蜡嘴是否对正。 3、检查模具开合是否顺利。 4、打开模具，喷薄薄一层分型剂。 5、按照技术规定调整压注机时间循环，包括压射压力、压射温度、保压时间、冷 却时间等。 6、每次循环完毕，抽出芯子，打开模具，小心取出蜡模，按要求放入冷却水中或 存放盘中。注意有下列缺陷的蜡模应报废： A因模料中卷入空气，蜡模局部有鼓起的；B蜡模任何部位有缺角的； C蜡模有变形不能简单修复的；D尺寸不符合规定的。 7、清除模具上残留的模料，注意只能用竹刀，不可用金属刀片清除残留模料，防止模具型腔及分 型面受损。 8、合上模具，进行下次压制蜡模。
铸造工艺(附图)
铸造工艺流程图 铸造（founding） 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。 铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。 金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。 不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型造芯两大项工作。砂型铸造中用来造型造芯的各种原材料，如铸造砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的原砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。常用的混砂设备有碾轮式混砂机、逆流式
