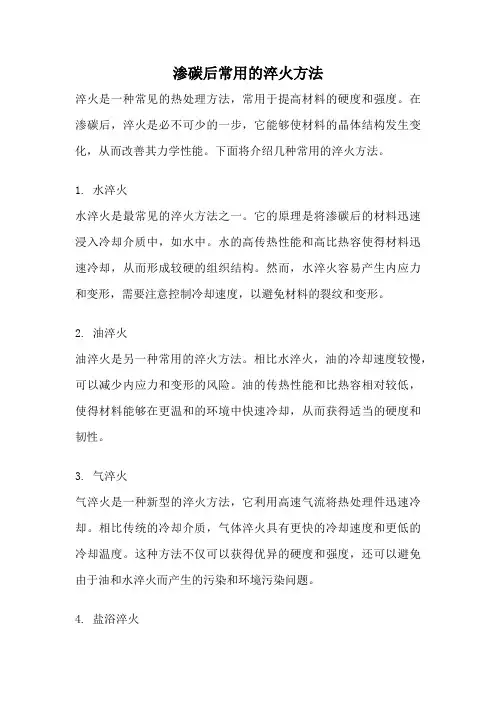

渗碳后的几种热处理方法

渗碳只能改变零件表面的化学成分，要使零件获得外硬内韧的性能，渗碳热处理后还必须进行淬火加低温回火，来改善钢的强韧性和稳定零件的尺寸。根据工件的成分、形状和力学性能等，渗碳后常采用以下几种热处理方法。

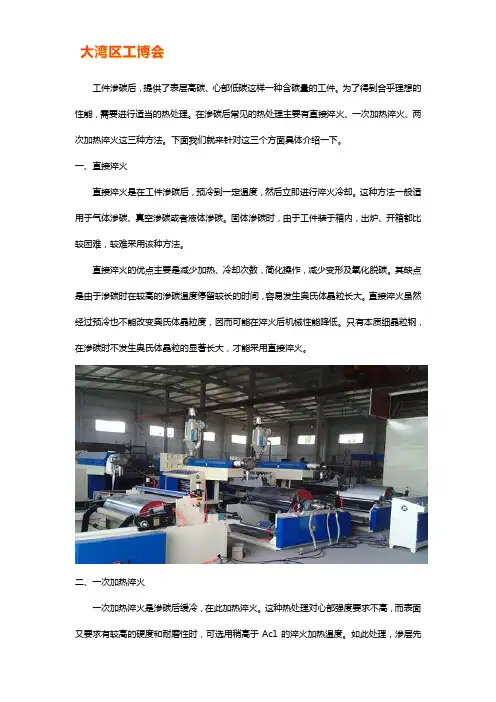

1）直接淬火+低温回火

将零件自热处理炉中取出直接淬火，然后回火以获得表面所需的硬度。直接淬火的条件有两点：渗碳热处理后奥氏体晶粒度在5-6级以上；渗碳层中无明显的网状和块状碳化物。20CrMnTi等钢在渗碳后大多采用直接淬火。

2）预冷直接淬火+低温回火

预冷的目的是减小零件变形；使表面的残余奥氏体因碳化物的析出而减少。预冷直接淬火表面硬度略有提高，但晶粒没有变化，预冷温度应高于Ar3，防止心部析出铁素体，温度过高影响预冷过程中碳化物的析出，残余奥氏体量增加，同时也使淬火变形增大。

3）一次加热淬火+低温回火

将渗碳件快冷至室温后再重新加热进行淬火和低温回火，适用于淬火后对心部有较高强度和较好韧性要求的零件。

4）高温回火+淬火+低温回火

经高温回火后残余奥氏体分解，渗层中碳和合金元素以碳化物形式析出，易于机械加工同时残余奥氏体减少。主要用于Cr-Ni合金钢零件。

5）二次淬火+低温回火

将工件冷至室温后，再进行两次淬火，然后低温回火。这是一种同时保证心部与表面都获得高性能的热处理方法。两次淬火有利于减少表面的残余奥氏体数量。

6）二次淬火+冷处理+低温回火

也称为高合金钢减少表层残余奥氏体量的热处理。

7）渗碳热处理后感应加热淬火+低温回火

多用于齿轮和轴类零件。

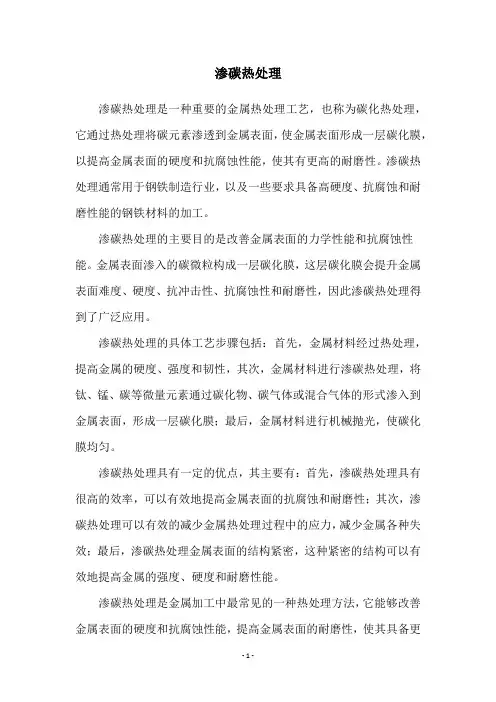

渗碳工艺介绍

渗碳定义渗碳是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中,加热到900--950摄氏度的单相奥氏体区,保温足够时间后,使渗碳介质中分解出的活性碳原子渗入钢件表层,从而获得表层高碳,心部仍保持原有成分. 相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。简介渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25％)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。原理渗碳与其他化学热处理一样﹐也包含3个基本过程。 ①分解：渗碳介质的分解产生活性碳原子。 ②吸附：活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。 ③扩散：表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25％)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为 HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。分类按含碳介质的不同﹐渗碳可分为固体渗碳﹑液体渗碳﹑气体渗碳和碳氮共渗。渗碳工艺 1、直接淬火低温回火组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。 2 、预冷直接淬火、低温回火，淬火温度800-850℃组织及性能特点：可以减少工件淬火变形，渗层中残余奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。 3、一次加热淬火，低温回火，淬火温度820-850℃或780-810℃组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。

渗碳工艺的分类与选择

渗碳工艺的分类与选择 1、直接淬火低温回火组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低. 适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。 2、预冷直接淬火、低温回火淬火温度800-850℃ 组织及性能特点：可以减少工件淬火变形，渗层中残余奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。 3、一次加热淬火，低温回火，淬火温度820-850℃或780-810℃ 组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。 4、渗碳高温回火，一次加热淬火，低温回火，淬火温度840-860℃ 组织及性能特点：高温回火使M和残余A分解，渗层中碳和合金元素以碳化物形式析出，便于切削加工及淬火后残余A减少。适用范围：主要用于Cr-Ni合金渗碳工件 5、二次淬火低温回火组织及性能特点：第一次淬火（或正火），可以消除渗碳层网状碳化物及细化心部组织（850-870℃），第二次淬火主要改善渗层组织，对心部性能要求不高时可在材料的Ac1-Ac3之间淬火，对心部性能要求高时要在Ac3以上淬火。适用范围：主要用于对力学性能要求很高的重要渗碳件，特别是对粗晶粒钢。但在渗碳后需经过两次高温加热，使工件变形和氧化脱碳增加，热处理过程较复杂。 6、二次淬火冷处理低温回火组织及性能特点：高于Ac1或Ac3（心部）的温度淬火，高合金表层残余A较多，经冷处理（-70℃/-80℃）促使A转变从而提高表面硬度和耐磨性。适用范围：主要用于渗碳后不进行机械加工的高合金钢工件。 7、渗碳后感应加热淬火低温回火组织及性能特点：可以细化渗层及靠近渗层处的组织。淬火变形小，不允许硬化的部位不需预先防渗。适用范围：各种齿轮和轴类。 8、钢的渗碳工艺参数钢的渗碳工艺参数主要有以下三项： 1.渗碳介质的化学成分：渗碳介质可分为气体、液体、固体等三大类。 2.渗碳温度：常用温度为900～950℃。温度愈高，扩散速度愈快，渗层愈深，但温度过高会造成奥氏体晶粒长大，降低零件的力学性能；增加工件的形状变形，降低设备的使用寿命。 3.渗碳时间：常用的渗碳时间近似计算多采用Harris公式

金属材料渗碳淬火工艺综述

金属材料渗碳淬火工艺综述摘要：渗碳与淬火在金属材料热处理中占有很重要的地位，渗碳是目前机械制造工业中应用最广泛的一种化学热处理方法，能提高材料的耐磨性和疲劳强度；淬火是热处理工艺中最重要，也用途最广泛的工序，能显著提高金属材料的强度和硬度。关键词：渗碳，淬火，耐磨性，强度，硬度 1、渗碳工艺 1.1、渗碳原理将低碳钢件放入渗碳介质中，在850～950℃加热保温，使活性碳原子渗入钢件表面并获得高渗碳层的工艺方法叫做渗碳。齿轮、凸轮、轴类等许多重要机械零件还有模具经过渗碳及随后的淬火并低温回火后，可以获得很高的表面硬度、耐磨性以及高的接触疲劳强度和弯曲疲劳强度，而心部仍保持低碳，具有良好的塑性和韧性，因此处理后的材料既能承受磨损和较高的表面接触应力及冲击负荷的作用。渗碳属于化学热处理，过程由分解、吸附和扩散三个基本过程组成，发生的化学反应如下： 2CO→［C］＋CO2 Fe＋［C］→FeC CH4→［C］＋2H2 1.2、渗碳分类根据渗碳剂的不同，渗碳方法有固体渗碳、气体渗碳和离子渗碳。常用的是前两种，尤其是气体渗碳应用最为广泛。固体渗碳是将低碳件放入装满固体渗碳剂的渗碳箱中，密封后送入炉中加热至渗碳温度保温，以便活性碳原子渗入工件表层。固体渗碳剂由一定颗粒度的木炭加碳酸盐混合而成。渗碳温度一般为900～930℃，渗碳保温时间视层深要求确定，一般需要十几个小时。固体渗碳加热时间长，生产效率低，劳动条件差，渗碳深度及质量不易控制。气体渗碳是把零件放入含有气体渗碳介质的密封高温炉中进行碳的渗入过程的渗碳方法。这种渗碳方法通常是将煤油或丙酮等液态碳氢化合物直接滴入高温渗碳炉中，使其热裂分解为活性碳原子并渗入零件表面。气体渗碳温度一般为920～950℃。气体渗碳工艺过程通常可划分为升温排气、渗碳(包括强渗和扩散)、降温冷却三个阶段，如图1所示：

渗碳淬火热处理工艺

渗碳淬火工艺 1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。淬火可以显著提高钢的强度和硬度。为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。 1.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。钢件淬火后获得马氏体或下贝氏体组织。图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。温830℃ 度 ℃油冷200℃ 8 空冷时间h 图4 渗碳齿轮20CrNi2Mo材料淬火、回火工艺淬火的目的一般有： 1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。渗碳工件通过淬火回火后，硬度可达58~63HRC。 1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。淬火时，最常用的冷却介质是水、盐水、碱水和油等。通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。 1.2 钢的淬透性 2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种

淬火工艺

淬火工艺钢的淬火是将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或在一定范围内发生马氏体不稳定组织结构转变的热处理工艺。一. 淬火工件的工艺流程一般工件：淬火→清洗→回火→喷砂（或喷丸等）表面清理→检验。轴类零件及易变形工件：淬火→清洗→回火→校直→去应力处理→喷砂→检验。二. 淬火前的准备（1）核对工件数量、材质及尺寸，并检查工件有无裂纹、碰伤、缺边、锐边、尖角及锈蚀等影响淬火质量的缺陷。（2）根据图样及工艺文件，明确淬火的具体要求，如硬度、局部淬火范围等。（3）根据淬火要求，设计选用合适的工夹具，有的工件进行适当的绑扎，在易产生裂纹的部位，采取相应的防护措施，如用铁皮或石棉绳包扎及堵孔等。（4）表面不允许氧化、脱碳的工件，应在盐浴炉或预抽真空保护气氛炉中加热，或采取以下防护措施： a. 涂料防护 b. 将工件装入盛有木炭或已使用过的铸铁屑的铁箱中，加盖密封。（5）大批工件必须作单件或小批量试淬，制订工艺后方可进行批量淬火，并在生产过程中经常抽检。三. 装炉（1）允许不同材质但具有相同加热工艺的工件装入同一炉中加热。（2）装炉工件均应干燥、不得有油污及其他脏物。（3）截面大小不同的工件装入同一炉时，大件应放在炉膛后部，大、小工件分别计算保温时间。（4）装炉时必须将工件有规律摆放在装炉架或炉底板上，用钩子、钳子或专用工具堆放，不得将工件直接抛入炉内，以免碰伤工件或损坏炉衬。（5）细长工件必须在井式炉或盐炉中垂直吊挂加热，以减少变形。（6）在箱式炉中装工件加热时，一般为单层排列，工件间隙10~30mm。小件允许适当堆放，但保温时间应适当增加。

表面淬火工艺

淬火.退火.正火工艺 ◆表面淬火 ? 钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。 ②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。 ③消除钢中的内应力，以防止变形和开裂。

常用热处理工艺【详情】

常用的几种热处理方法内容来源网络，由深圳机械展收集整理！更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。

1.4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出

金属表面热处理渗碳工艺对比

金属表面热处理渗碳工艺的对比一、热处理发展历史在实用生产技术发展上值得回顾的有：①1890年英国首次公布了制备不可燃气氛发生炉的专利，该气氛用于金属的光亮热处理，德国的A．富利1921年申请了在井式炉中通氨渗氮的专利。②P．P．阿诺索夫在1837年就倡导用气体渗碳法，而经过100年后（1935年）前苏联的利哈乔夫汽车厂才有了第一台用煤油裂解气的罐式连续渗碳炉；直到20世纪50年代才逐步取代了固体渗碳和用氰盐的液体渗碳。③前苏联的G．V．沃罗格金在20世纪40年代逐步把感应加热技术应用到炼钢、锻造加热和表面淬火热处理等领域。④20世纪40年代末出现了用LiCl露点仪的碳势可控渗碳。⑤离子渗氮于20世纪30年代在德国就有了专利，而KlÊ；ckner公司是在20世纪50年代末才开发出商品设备，并推向工业应用。⑥20世纪60年代初瑞士的H．魏斯发明了在井式炉中的CARBOMAAG滴注可控渗碳法。⑦20世纪60年代中期，用吸热式气（载气）、甲烷或丙烷（作富化气）并用CO2红外仪测控炉气碳势的可控渗碳在汽车工业中得到推广。与此同时第一代的冷壁式真空加热油中淬火炉和真空渗碳炉问世。⑧20世纪50年代开发，60年代推广的被称作Tenifer或Tufftride商品名称的盐浴氮碳共渗，使渗氮周期由数十小时缩短到1h～2h，可明显提高传动件的抗疲劳、耐磨性和抗咬合能力；由于处理温度低（＜580℃），工件畸变小，其缺点是所用氰盐剧毒、废盐废水需妥善处理。⑨为避免使用剧毒的氰盐，20世纪60年代后期开发出了NH3＋吸热式气（Nikotrier）和NH3＋CO2（Nitroc）在570℃的井式或箱式炉中施行的气体氮碳共渗法，随后在汽车曲轴、低载齿轮等零件上获得广泛应用。⑩20世纪50年代高分子聚合物溶液开始用做淬火剂。最早使用的此类聚合物是聚乙烯醇（PVA），以0.1%～0.3%的浓度用做感应加热件的喷冷淬火，其冷却能力介于水油之间，不易燃、无污染。20世纪60年代美国联碳公司推出UCON（PAG）系列合成淬火剂，可代替油用于铁和非铁合金的淬火及固溶处理的冷却。随后又有一系列其它类别的合成淬火剂商品问世。⑾高、中、工频以及超音频和超高频、超高频脉冲感应加热表面热处理工艺广泛应用。各种静态固体电路高频、大功率电源相继问世，全自动程控多工位淬火机床和自动装卸料机械手或机器人获得工业应用。?⑿20世纪80年代氧探头逐步代替红外仪用于炉气碳势控制的传感器和计算机仿真自适应控制、无损检测技术、机器人装卸结合，使大批量生产的汽车零件的渗碳、淬火、清洗、回火、质检全过程实现自动化和无人作业。?⒀20世纪90年代，欧洲IpsenInternational、ALD和ECM等公司相继推出低压渗碳、低压离子渗碳和高压气淬的周期炉和半连续生产线，为提高效率、改善质量、减少畸变和保护环境作出了贡献，为汽车工业热处理未来提供了前景。近20年来，热处理新技术的大量涌现，为机器制造业的发展、机械产品质量的提高、热处理企业的技术改造积累了大量的技术储备，为热处理生产技术的进步提供了广阔前景。二、氨气的作用：提高淬透性渗碳淬火后的齿轮零件正常的组织应该是马氏体与残余奥氏体，但在实际生产中经常发现在渗碳淬火件的表层出现连续、断续的黑色组织或沿晶界分布的黑色氧化物。普遍的理论认为是由于内氧化使合金元素贫化、淬透性下降导致形成屈氏体类组织，这类组织就被称为非马氏体组织。非马氏体组织深度如果超标严重，反映在力学性能上就是出现零件表面硬度低头的现象，影响硬度梯度。在实际使用中会降低齿轮的耐磨性和疲劳寿命，危害比较严重。尽可能选择含Cr、Mo、V、Mn和Ni等高淬透性的低碳合金钢作为齿轮原材料。对渗碳后的零件采取剧烈的冷却方式(比如强力搅拌)可以有效地减少非马氏体组织，但前提是不能使零件

毛坯二次等温正火对渗碳淬火金相组织和硬度的影响

毛坯二次等温正火对渗碳淬火金相组织和硬度的影响摘要：采用汽车齿轮毛坯二次等温正火，对渗碳淬火金相组织和硬度影响进行了分析，得出毛坯二次等温正火状态下的齿轮渗碳淬火后，无明显带状组织存在，同一水平线心部硬度均匀，无明显黑相存在，残余奥氏体级别小，有效硬化层均匀。 1.前言汽车齿轮毛坯的正火常常影响渗碳淬火金相组织和硬度，导致废品率较高。我们通过对汽车齿轮毛坯的质量抽检，发现毛坯厂家有时供给的锻坯正火组织级别、晶粒度级别、带状级别和硬度超差不符合要求，这种毛坯加工的齿轮渗碳淬火后，金相组织不均匀。对毛坯进行二次等温正火试验，经二次等温正火后毛坯金相组织级别符合技术要求，齿轮渗碳淬火后金相组织比较均匀，硬度散差较小。本文针对汽车后桥从动锥齿轮2402037H1H试验进行了详细的分析，确定了毛坯二次等温正火对渗碳淬火金相组织和硬度的影响。 2402037H1H毛坯材料为22CrMoH。试验工艺：二次等温正火，高温炉内940℃保温2h，空冷（中速）至640℃左右，放入640℃低温炉等温2h后，出炉空冷。渗碳淬火，连续炉渗碳温度930℃，渗碳16h，840℃淬火。 2.渗碳淬火金相组织 2.1带状组织将二次等温正火毛坯加工的齿轮经渗碳淬火处理，试样腐蚀后显微镜下发现心部无带状存在。而锻件毛坯加工的齿轮渗碳淬火后，发现心部有带状存在。 2.2黑相组织二次等温正火毛坯加工齿轮经渗碳淬火后，显微镜下对切齿HV550处组织放大400倍观察，发现切齿组织无明显黑相存在。通过观察锻件毛坯加工的齿轮经渗碳淬火处理，发现切齿HV550处组织有明显黑相存在。 2.3马氏体及残余奥氏体级别二次等温正火毛坯加工的齿轮经渗碳淬火，切齿试样腐蚀后显微镜下观察，金相组织级别稍低。锻件毛坯加工的齿轮直接渗碳淬火处理后，切齿试样金相组织级别稍高。 2.4同一水平线上有效硬化层二次等温正火毛坯加工的齿轮经渗碳淬火处理后，对切齿试样同一水平线上

渗碳淬火热处理工艺教案资料

渗碳淬火热处理工艺

渗碳淬火工艺 1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。淬火可以显著提高钢的强度和硬度。为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。 1.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。钢件淬火后获得马氏体或下贝氏体组织。图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。温 830℃ 度 ℃油冷时间h 图4 渗碳齿轮20CrNi2Mo材料淬火、回火工艺淬火的目的一般有： 1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。渗碳工件通过淬火回火后，硬度可达58~63HRC。 1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。淬火时，最常用的冷却介质是水、盐水、碱水和油等。通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。 1.2 钢的淬透性 2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属

渗碳工艺的几种常见方法)

渗碳工艺的几种常见方法 1、一次加热淬火低温回火，渗碳温度820～850oC或780～810oC 特点：对心部强度要求高者，采用820～850oC淬火，心部组织为低碳马氏体；表面要求硬度高者，采用780～810oC加热淬火可以细化晶粒适用范围：适用于固体渗碳后的碳钢和低合金钢工件。气体、液体渗碳后的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件 2、渗碳、高温回火，一次加热淬火、低温回火，渗碳温度840～860oC 特点：高温回火使马氏体和残留奥氏体分解，渗层中碳和合金元素以碳化物形式析出，便于工削加工及淬火后渗层残留奥氏体减少适用范围：主要用于CR－NI合金钢渗碳工件 3、二次淬火低温回火特点：第一次淬火（或正火），可以消除渗层网状碳化物及细化心部组织。第二次淬火主要改善渗层组织，但对心部性能要求较高时应在心部AC3以上淬火适用范围：主要用于对力学性能要求很高的重要渗碳工件，特别是对粗晶粒钢。但在渗碳后需进行两次高温加热，使工件变形及氧化脱碳增加，热处理过程较复杂 4、二次淬火冷处理低温回火特点：高于AC1或AC3（心部）的温度淬火，高合金钢表层残留奥氏体较多，经冷处理（－70～80oC）促使奥氏体转变，从而提高表面硬度和耐磨性适用范围：主要用于渗碳后不需要机械加工的高合金钢工件 5、直接淬火低温回火特点：不能细化钢的晶粒。工件淬火畸变较大，合金钢渗碳件表面残留奥氏体量较多，表面硬度较低适用范围：操作简单，成本低廉。井式炉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺

6、预冷直接淬火低温回火，淬火温度800～850oC 特点：可以减少工件淬火畸变，渗碳层中残留奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化适用范围：操作简单，工件氧化、脱碳及淬火变形均较小。广泛用于细晶粒钢制造的各种工件

“钢的热处理原理及工艺”作业题

“钢的热处理原理及工艺”作业题第一章固态相变概论 1、扩散型相变和无扩散型相变各有哪些特点？ 2、说明晶界和晶体缺陷对固态相变成核的影响。 3、为何新相形成时往往呈薄片状或针状？ 4、说明相界面结构在金属固态相变中的作用，并讨论它们对新相形状的影响。 5、固－固相变的等温转变动力学图是“C”形的原因是什么？第二章奥氏体形成 1、为何共析钢当奥氏体刚刚完成时还会有部分渗碳体残存？亚共析钢加热转变时是否也存在碳化物溶解阶段？ 2、连续加热和等温加热时，奥氏体形成过程有何异同？加热速度对奥氏体形成过程有何影响？ 3、试说明碳钢和合金钢奥氏体形成的异同。 4、试设计用金相－硬度法测定40钢和T12钢临界点的方案。 5、将40、60、60Mn钢加热到860℃并保温相同时间，试问哪一种钢的奥氏体晶粒大一些？ 6、有一结构钢，经正常加热奥氏体化后发现有混晶现象，试分析可能原因。第三章珠光体转变 1、珠光体形成的热力学特点有哪些？相变主要阻力是什么？试分析片间距S与过冷度△T的关系。 2、珠光体片层厚薄对机械性能有什么影响？珠光体团直径大小对机械性能影响如何？ 3、某一GCr15钢制零件经等温球化退火后，发现其组织中除有球状珠光体外，还有部分细片状珠光体，试分析其原因。 4、将40、40Cr、40CrNiMo钢同时加热到860℃奥氏体化后，以同样冷却速度使之发生珠光体转变，它们的片层间距和硬度有无差异？ 5、试述先共析网状铁素体和网状渗碳体的形成条件及形成过程。 6、为达到下列目的，应分别采取何热处理方法？（1）为改善低、中、高碳钢的切削加工性；（2）经冷轧的低碳钢板要求提高塑性便于继续变形；（3）锻造过热的60钢毛坯为细化其晶粒；（4）要消除T12钢中的网状渗碳体；第四章、马氏体转变

(完整版)淬火回火工艺

渗碳淬火目录渗碳（carburizing/carburization）渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25％)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。编辑本段原理渗碳与其他化学热处理一样﹐也包含3个基本过程。 ①分解渗碳介质的分解产生活性碳原子。

②吸附活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。 ③扩散表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25％)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。编辑本段分类按含碳介质的不同﹐渗碳可分为固体渗碳﹑液体渗碳﹑气体渗碳和碳氮共渗。编辑本段渗碳工艺 1、直接淬火低温回火组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。 2 、预冷直接淬火、低温回火，淬火温度800-850℃ 组织及性能特点：可以减少工件淬火变形，渗层中残余奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。 3、一次加热淬火，低温回火，淬火温度820-850℃或780-810℃ 组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。 4、渗碳高温回火，一次加热淬火，低温回火，淬火温度840-860℃

机械加工常见热处理工艺解读

渗碳渗碳热处理渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。概述渗碳（carburizing/carburization）是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。分类按含碳介质的不同﹐渗碳可分为气体渗碳、固体渗碳﹑液体渗碳﹑和碳氮共渗（氰化）。

气体渗碳是将工件装入密闭的渗碳炉内，通入气体渗剂（甲烷、乙烷等）或液体渗剂（煤油或苯、酒精、丙酮等），在高温下分解出活性碳原子，渗入工件表面，以获得高碳表面层的一种渗碳操作工艺。固体渗碳是将工件和固体渗碳剂（木炭加促进剂组成）一起装在密闭的渗碳箱中，将箱放入加热炉中加热到渗碳温度，并保温一定时间，使活性碳原子渗人工件表面的一种最早的渗碳方法。液体渗碳是利用液体介质进行渗碳，常用的液体渗碳介质有：碳化硅，“603”渗碳剂等。碳氮共渗（氰化）又分为气体碳氮共渗、液体碳氮共渗、固体碳氮共渗。原理渗碳与其他化学热处理一样﹐也包含3个基本过程。 ①分解渗碳介质的分解产生活性碳原子。 ②吸附活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。 ③扩散表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25%)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。渗碳工艺流程 1、直接淬火低温回火组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低

谈齿轮渗碳淬火有效硬化层及硬度梯度

浅谈齿轮渗碳淬火有效硬化层及硬度梯度随着机械工业的发展，对齿轮的质量要求日益提高，而齿轮的强度寿命和制造精度与热处理质量有很大关系。为了检验齿轮材料热处理质量，在1987年以前，我国的齿轮渗碳淬火内在质量检验标准多为终态金相检验标准。由于检测仪器的精度、分辨率等因素以及检验人员的经验参差不齐，造成检验结果有很大差异和争议。为了解决金相法内在检验存在的弊端，机械部在1987年借鉴了DIN.ISO等标准中有关内容，修订了我国现行齿轮渗碳淬火内在质量检验标准。此检验标准中，其金相组织检验标准基本与原标准相似，主要是对渗碳层深度及碳浓度梯度的测定作了较大的修改。下面就渗碳层深度和碳浓度梯度分别采用金相法与硬度法测定进行简述。一、渗碳层深度的检测 1.1、金相法 1.1.1、取本体或与零件材料成分相同，预先热处理状态基本相似的圆试样或齿形试样进行检测。 1.1.2、送检试样热处理状态为平衡状态，即退火状态。 1.1.3、低碳钢渗层深度为：过共析层+共析层+1/2亚共析层。 1.1.4、低碳合金钢渗层深度为：过共析层+共析层+亚共析层。 1.2、硬度法 1.2.1、取样方法同金相法取样方法一致。 1.2.2、送检试样状态为淬火+回火状态。 1.2.3、渗碳深度用有效硬化层来表示，其极限硬度根据不同要

求进行选择。 1.2.4、有效硬化层深度（DCp）：从试样表面测至极限硬度（如 HV550）之间垂直距离。 1.3、两种关于渗碳深度检测的方法存在着一定的对应关系，下面用图形来描述。从图中可看出：DCp（芯部）>DCp(HV500)>DCp(HV550) DCp(HV550)对应渗碳层中碳含量约为0.35~0.38%,此界限处即为金相法中1/2亚共析层处。 DCp(HV500)对应渗碳层中碳含量约为0.31~0.33%，此界限处为金相法中1/2亚共析层处。 DCp（芯部）对应渗碳层中碳含量为基体碳含量，一般为0.17~0.23%，此界限处为金相法中基体组织。

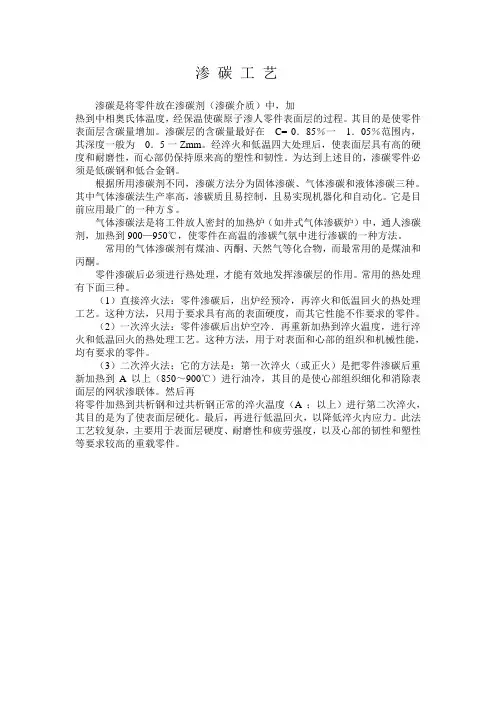

渗碳工艺
