电感的作用及工作原理
电感的作用及工作原理

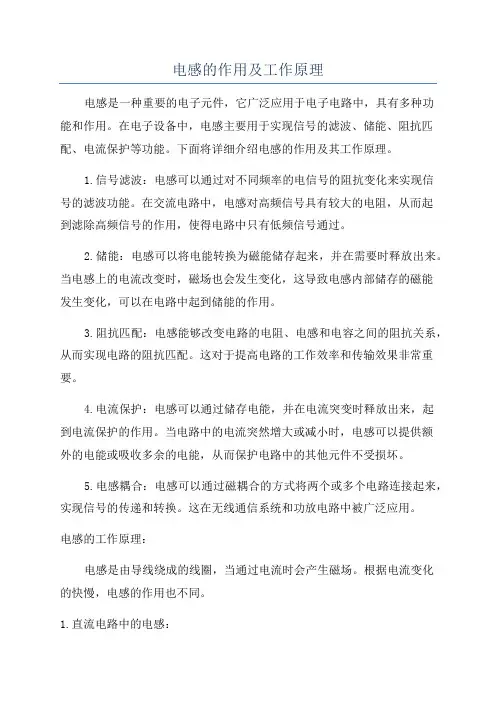

1电感的作用是什么
电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用
阻交流：在交流电路中，电感会有阻抗，即XL，整个电路的电流会变小，对交流有一定的阻碍作用。
电感的阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化。
电感的调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。
电感还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
2电感的工作原理是什么
电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
电感器的工作原理分成两个部分：给电感器通电后电感器的工作过程，此时电感器由电产生磁场；电感器在交变磁场中的工作过程，此时电感器由磁产生交流电。
关于电感器的工作原理，东莞晶磁电感主要说明下列几点：
(1) 给线圈中通入交流电流时，在电感器的四周产生交变磁场，这个磁场称为原磁场。
(2)给电感器通入直流电流时，在电感器四周要产生大小和方向不变的恒定磁场。
3电感的用途有哪些
电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感在电路最常见
的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
