实验四线性电路叠加性和齐次性验证表4—１实验数据一(开关S3 投向R3侧) 表4—２实验数据二(S3投向二极管VD侧 ) 1．叠加原理中U S1, U S2分别单独作用，在实验中应如何操作？可否将要去掉的电源（U S1或U S2）直接短接？ 答: U S1电源单独作用时，将开关S1投向U S1侧，开关S2投向短路侧； U S2电源单独作用时，将开关S1投向短路侧，开关S2投向U S2侧。 不可以直接短接，会烧坏电压源。 2．实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？ 答：不成立。二极管是非线性元件，叠加性不适用于非线性电路（由实验数据二可知）。
实验五电压源、电流源及其电源等效变换表5－1 电压源（恒压源）外特性数据 表5－2 实际电压源外特性数据 表5－3 理想电流源与实际电流源外特性数据 3．研究电源等效变换的条件
图（a ）计算)(6.117S S S mA R U I == 图（b ）测得Is=123Ma 1． 电压源的输出端为什么不允许短路？电流源的输出端为什么不允许开路？ 答：电压源内阻很小，若输出端短路会使电路中的电流无穷大；电流源内阻很大，若输出端开路会使加在电源两端的电压无穷大，两种情况都会使电源烧毁。 2． 说明电压源和电流源的特性，其输出是否在任何负载下能保持恒值？ 答：电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性； 电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性； 其输出在任何负载下能保持恒值。 3． 实际电压源与实际电流源的外特性为什么呈下降变化趋势，下降的快慢受哪个参数影 响？ 答：实际电压源与实际电流源都是存在内阻的，实际电压源其端电压U 随输出电流I 增大而降低，实际电流源其输出电流I 随端电压U 增大而减小，因此都是呈下降变化趋势。下降快慢受内阻R S 影响。 4．实际电压源与实际电流源等效变换的条件是什么？所谓‘等效’是对谁而言？电压源与电流源能否等效变换？ 答：实际电压源与实际电流源等效变换的条件为： （1）实际电压源与实际电流源的内阻均为RS ； （2）满足S S S R I U =。 所谓等效是对同样大小的负载而言。 电压源与电流源不能等效变换。
电子技术实验
半导体器件的测试实验 实验组号__ __学号姓名 实验日期成绩____ ___指导教师签名 一、实验目的 学会用万用表测试二极管、三极管的性能好坏，管脚排列。 二、实验器材 1.万用表1只（指针式）。 2.二极管、三极管若干。 三、注意事项： 1.选择合适的量程，使万用表指针落在万用表刻度盘中间的位置为佳。 2.测试电阻前应先调零。 3.测量时不要同时用手接触元件的两个引脚。 4.测量完毕时应将万用表的转换开关转向off位置或交流最高电压档。 5.不能用万用表测试工作中的元件电阻！ 四、实验内容 1.半导体二极管的测试 ◆半导体二极管的测试要点： 用指针式万用表测二极管的正反向电阻，当测得阻值较小的情况下，黑笔所接的极是二极管的正极。 （1）整流二极管的测试 将万用表置于R?100Ω或R?1kΩ电阻档并调零，测量二极管的正、反向电阻，判断其极性和性能好坏，把测量结果填入表1中。 （2 将万用表置于R?10kΩ电阻档并调零，测量二极管的正、反向电阻，判断其极性和性能好坏，把测量结果填入表2中。 2.半导体三极管的测试 ◆半导体三极管的测试要点： 将万用表置于R?100Ω或R?1kΩ电阻档并调零。 ①首先判基极和管型 ?黑笔固定某一极，红笔分别测另两极，当测得两个阻值均较小时，黑笔所接的极是基
?红笔固定某一极，黑笔分别测另两极，当测得两个阻值均较小时，红笔所接的极是基极，所测的晶体管是PNP管。 ②其次判集电极和发射极 ?对于NPN管：用手捏住基极和假设的集电极（两极不能短接），黑笔接假设的集电极，红笔接假设的发射极，观察所测电阻的大小。然后将刚才假设的集电极和发射极对调位置，再重测一次，当测得电阻值较小时，黑笔所接的是集电极，另一电级是发射极?对于PNP管：用手捏住基极和假设的集电极（两极不能短接），红笔接假设的集电极，黑笔接假设的发射极，观察所测电阻的大小。然后将刚才假设的集电极和发射极对调位置，再重测一次，当测得电阻值较小时，红笔所接的是集电极，另一电级是发射极。（1）将万用表置于R?100Ω或R?1kΩ电阻档并调零，判别三极管的引脚排列、管型和性能好坏，把测量结果填入表3中。 （2）将万用表置于h fe档（×10Ω档并调零），测量三极管的β值，把测量结果填入表4中。 五、实验分析 1.用万用表的R?100Ω或R?1kΩ电阻档测量同一只二极管的正反向电阻值时，测量值为什么不同？ 2.为什么不能用R?1Ω或R?10kΩ电阻档测量小功率晶体管？

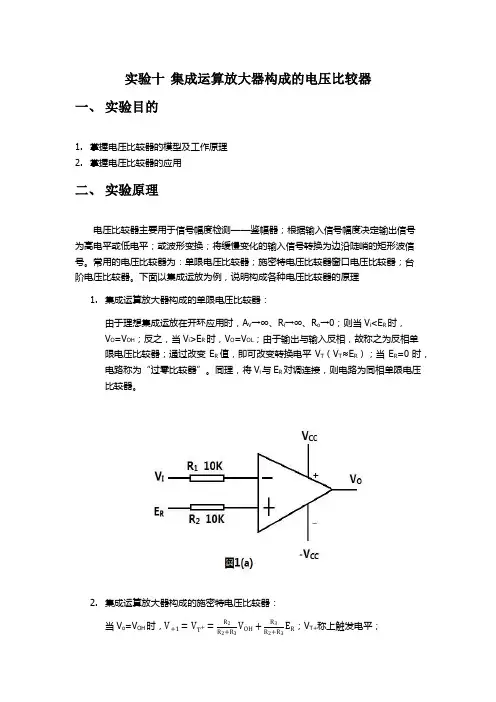

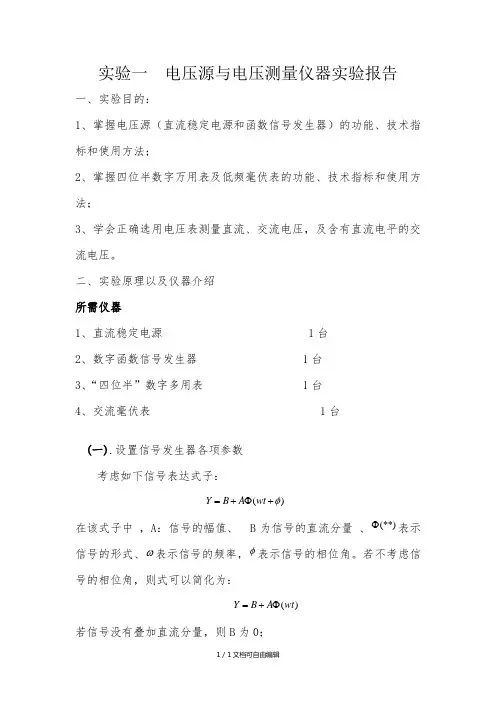

厦门大学电子技术实验十集成运算放大器构成的电压比较器
实 验 报 告 实验名称：实验十集成运算放大器构成的电压比较器系别：班号：实验组别：实验者姓名： 学号： 实验日期： 实验报告完成日期： 指导教师意见：
目录 二、实验原理 (3) 三、实验仪器 (5) 四、实验内容及数据 (5) 1. 单限电压比较器 (5) 2. 施密特电压比较器 (7) 五、实验总结 (9)
一、实验目的 1、掌握电压比较器的模型及工作原理 2、掌握电压比较器的应用 二、实验原理 电压比较器主要用于信号幅度检测——鉴幅器；根据输入信号幅度决定输出信号为高电平或低电平；或波形变换；将缓慢变化的输入信号转换为边沿陡峭的矩形波信号。常用的电压比较器为：单限电压比较器；施密特电压比较器窗口电压比较器；台阶电压比较器。下面以集成运放为例，说明构成各种电压比较器的原理。 1.集成运算放大器构成的单限电压比较器： 集成运算放大器构成的单限电压比较器电路如图1(a)所示。图1(b)为其电压传输曲线。由于理想集成运放在开环应用时，A V→∞、R i→∞、R o→0；则当V i
2. 集成运算放大器构成的施密特电压比较器： 集成运算放大器构成的施密特电压比较器电路如图2(a)所示。图2(b)为其电压传输特性曲线。 当V O =V OH 时，++ +++= =+T R OH T V E R R R V R R R V V ；323322 1称为上触发电平； 当V O =V OL 时，--+++= =+T R OL T V E R R R V R R R V V ；3 23322 2称为下触发电平； 回差电平：- + -=?T T T V V V 当V i 从足够低往上升，若V i >V T+时，则V o 由V OH 翻转为V OL ； 当V i 从足够高往下降，若V i 电子技术实验指导 电子技术实验，实验仪器与被测电路的基本连接方法，如图1所示。 实验1 共发射极单级放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图1-1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路由B1R 和B2R 分压电路组成，发射极接有电阻E R ，以稳定放大器的静态工作点。当放大器的输入端加入输入信号i u 后，在放大器的输出端便可得到一个与i u 相位相反、幅值被放大了的输出信号o u ，从而实现电压放大。 图1 测量模拟电子电路常用电子仪器的接法 在图1-1电路中，当流过偏置电阻B1R 和B2R 的电流远大于晶体管T 的基极电流B I 时（一般大5～10倍），它的静态工作点可用下式估算。 2 12 B B C C B B R U U R R ≈+， B B E C E U U I R -≈， C B I I β=，)(E C C CC CE R R I U U +-= 放大器的动态参数，电压放大倍数为 1 )1(//E be L C V R r R R A ββ ++-= 输入电阻为 121//[(1)]i B B be E R R R r R β=//++ 输出电阻为 C o R R ≈ 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所有元器件的参数，为电路设计提供必要的依据，在完成设计和配装以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质的放大器，必须是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量与调试技术。 放大器的测量和调试包括：放大器静态工作点的测量与调试和放大器动态参数的测量与调试等。 1、放大器静态工作点的测量与调试 （1）静态工作点的测量：测量放大器的静态工作点，应在输入信号0=i u 的情况下进行。将放大器输入端与地端短接，用直流电压表分别测量晶体管各电极对地的电位B U 、C U 和E U 。然后算出 C I ≈E I =E U /E R ；BE U =B U —E U ，CE U =C U —E U 。为了减少误差，提高测量精度，应选用内阻 较高的直流电压表。 （2）静态工作点的调试：是指对管子集电流C I （或CE U ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。以NPN 型三极管为例，如果工作点偏高，放大器易产生饱和失真，此时o u 的负半周被缩底，如图1-2a 所示。如果工作点偏低则易产生截止失真，即o u 的正半周被缩顶，如图1-2b 所示。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的i u ，检查输出电压o u 的大小和波形是否满足要求。如果不满足，则应调节静态工作点。 改变电路参数CC U 、C R 、B R （1B R 、2B R ）都会引起静态工作点的变化，通常采用调节偏置电阻2B R 的方法来改变静态工作点，如减小2B R ，可使静态工作点提高。 最后还要说明的是：工作点“偏高”或“偏低”不是 绝对的，是相对信号的幅度而言，如果信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切的说，产生波形失真是信号幅度与静态工作点设置配合不当所致。如需满足较大信号幅度的要求，静态工作点最好靠近交流负载的中点。 (a)截止失真 (b)饱和失真 图1-2 静态工作点对o u 的影响 专业： 班级： 学号： 姓名： 指导教师： 电气学院 实验一集成门电路逻辑功能测试 一、实验目的 1. 验证常用集成门电路的逻辑功能; 2. 熟悉各种门电路的逻辑符号; 3. 熟悉TTL集成电路的特点，使用规则和使用方法。 二、实验设备及器件 1. 数字电路实验箱 2. 万用表 3. 74LS00四2输入与非门1片74LS86四2输入异或门1片 74LS11三3输入与门1片74LS32四2输入或门1片 74LS04反相器1片 三、实验原理 集成逻辑门电路是最简单，最基本的数字集成元件，目前已有种类齐全集成门电路。TTL集成电路由于工作速度高，输出幅度大，种类多，不宜损坏等特点而得到广泛使用，特别对学生进行实验论证，选用TTL电路较合适，因此这里使用了74LS系列的TTL成路，它的电源电压为5V+10%,逻辑高电平“1”时＞2.4V，低电平“0”时＜0.4V。实验使用的集成电路都采用的是双列直插式封装形式，其管脚的识别方法为：将集成块的正面（印有集成电路型号标记面）对着使用者，集成电路上的标识凹口左，左下角第一脚为1脚，按逆时针方向顺序排布其管脚。 四、实验内容 ㈠根据接线图连接，测试各门电路逻辑功能 1. 利用Multisim画出以74LS11为测试器件的与门逻辑功能仿真图如下 按表1—1要求用开关改变输入端A,B,C的状态，借助指示灯观测各相应输出端F的状态，当电平指示灯亮时记为1，灭时记为0，把测试结果填入表1—1中。 表1-1 74LS11逻辑功能表 输入状态输出状态 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 悬空 1 1 1 悬空0 0 0 2. 利用Multisim画出以74LS32为测试器件的或门逻辑功能仿真图如下 实验一锯齿波同步触发电路实验 一、实验目的 1、加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 2、掌握锯齿波同步移相触发电路的调试方法。 二、实验主要仪器与设备： 三、实验原理 锯齿波同步移相触发电路的原理图如图1-1所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见电力电子技术教材中的相关内容。 图1-1 锯齿波同步移相触发电路原理图 图1-1中，由V3、VD1、VD2、C1等元件组成同步检测环节，其作用是利用同步电压U T来控制锯齿波产生的时刻及锯齿波的宽度。由V1、V2等元件组成的恒流源电路，当V3截止时，恒流源对C2充电形成锯齿波；当V3导通时，电容C2通过R4、V3放电。调节电位器RP1可以调节恒流源的电流大小，从而改变了锯齿波的斜率。控制电压U ct、偏移电压U b 和锯齿波电压在V5基极综合叠加，从而构成移相控制环节，RP2、RP3分别调节控制电压U ct和偏移电压U b的大小。V6、V7构成脉冲形成放大环节，C5为强触发电容改善脉冲的前 沿，由脉冲变压器输出触发脉冲，电路的各点电压波形如图1-2所示。 本装置有两路锯齿波同步移相触发电路，I和II，在电路上完全一样，只是锯齿波触发电路II输出的触发脉冲相位与I恰好互差180°，供单相整流及逆变实验用。 电位器RP1、RP2、RP3均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。 图1-2 锯齿波同步移相触发电路各点电压波形(α=90°) 四、实验内容及步骤 1、实验内容： (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 2、实验步骤： (1) 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V±10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围 将控制电压U ct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压U b(即调RP3电位器)，使α=170°，其波形如图1-3所示。 图1-3锯齿波同步移相触发电路 (3)调节U ct（即电位器RP2）使α=60°，观察并记录U1～U6及输出“G、K”脉冲电压的波形，标出其幅值与宽度，并记录在下表中(可在示波器上直接读出，读数时应将示波器的“V/DIV”和“t/DIV”微调旋钮旋到校准位置)。 实验一锯齿波同步移相触发电路实验 一、实验目的 (1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 (2)掌握锯齿波同步移相触发电路的调试方法。 三、实验线路及原理 锯齿波同步移相触发电路的原理图如图1-11所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。 四、实验内容 (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 五、预习要求 (1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相 触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。 (2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。 六、思考题 (1)锯齿波同步移相触发电路有哪些特点? (2)锯齿波同步移相触发电路的移相范围与哪些参数有关? (3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大? 七、实验方法 (1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围 实验五场效应管放大器 一、实验目的 1. 学习场效应管放大电路设计和调试方法； 2. 掌握场效应管基本放大电路的设计及调整、测试方法。 二、实验原理 1. 场效应管的主要特点 场效应管是一种电压控制器件，由于它的输入阻抗极高（一般可达上百兆、甚至几千兆），动态范围大，热稳定性好，抗辐射能力强，制造工艺简单，便于大规模集成。 因此，场效应管的使用越来越广泛。 场效应管按结构可分为MOS型和结型，按沟道分为N沟道和P沟道器件，按零栅压源、漏通断状态分为增强型和耗尽型器件，可根据需要选用。那么，场效应管由于结构上 的特点源漏极可以互换，为了防止栅极感应电压击穿要求一切测试仪器，都要有良好 接地。 2. 结型场效应管的特性 (1) 转移特性（控制特性）：反映了管子工作在饱和区时栅极电压VGS对漏极电流ID 的控制作用。当满足|VDS|>|VGS|－|VP|时，ID对于VGS的关系曲线即为转移特性曲线。如图1所示。由图可知。当VGS=0时的漏极电流即为漏极饱和电流IDSS，也称 为零栅漏电流。使ID=0时所对应的栅极电压，称为夹断电压VGS=VGS(TH)。 ⑵转移特性可用如下近似公式表示： I D=I DSS1? V GS V GS TH 2 （当0≥V GS≥V p) 这样，只要I DSS和V GS TH确定，就可以把转移特性上的其他点估算出来。转移特性的斜率为： g m=ΔI D GS 它反映了VGS对ID的控制能力，是表征场效应管放大作用的重要参数，称为跨异。一般为0.1~5mS（mA/V）。它可以由式1求得： g m=? 2I DSS GS（TH）?1? V GS GS TH ⑶输出特性（漏极特性）反映了漏源电压VDS对漏极电流ID的控制作用。图2为N 沟道场效应管的典型漏极特性曲线。 由图可见，曲线分为三个区域，即Ⅰ区（可变电阻区），Ⅱ区（饱和区），Ⅲ区（截止区）。饱和区的特点是VDS增加时ID不变（恒流），而VGS变化时，ID随之变化（受控），管子相当于一个受控恒流源。在实际曲线中，对于确定的VGS的增加，ID 有很小的增加。ID对VDS的依赖程度，可以用动态电阻rDS表示为： r DS=ΔV DS ΔI D 在一般情况下，rDS在几千欧到几百欧之间。 ⑶图示仪测试场效应管特性曲线的方法： ①连接方法：将场效应管G、D、S分别插入图示仪测试台的B、C、E。 ②输出特性测试：集电极电源为+10v,功耗限制电阻为1kΩ；X轴置集电极电压1V/度，Y轴置集电极电流0.5mA∕度；与双极型晶体管测试不同为阶梯信号，由于场效应管 为电压控制器件，故阶梯信号应选择阶梯电压，即：阶梯信号：重复、极性：一、阶 梯选择0.2V∕度，则可测出场效应管的输出特性，并从特性曲线求出其参数。 ③转移特性测试：在上述测试的基础上，将X轴置基极电压0.2V∕度，则可测出场效应管的转移特性，并从特性曲线求出其参数。 ⑷场效应管主要参数测试电路设计： ①根据转移特性可知，当VGS=0时，ID=IDSS，故其测试电路如图3所示。②根据 转移特性可知，当ID=0时，VGS=VGS(TH)，故其测试电路如图4所示。 3. 自给偏置场效应管放大器 自给偏置N沟道场效应管共源基本放大器如图5所示，该电路与普通双极型晶体管放 大器的偏置不同，它利用漏极电流ID在源极电阻RS上的压降IDRs产生栅极偏压，即： VGSQ=-IDRS 由于N沟道场效应管工作在负压，故此称为自给偏置，同时Rs具有稳定工作点的作用。该电路主要参数为：电压放大倍数：AV=V0/Vi=-gmRL；?=RD‖RL‖rDS式中：RL；输入电阻：Ri≈RG输出电阻：RO=RD‖rDS； 《数字电子技术》实验报告 实验序号：01 实验项目名称：门电路逻辑功能及测试 学号姓名专业、班级 实验地点物联网实验室指导教师时间2016.9.19 一、实验目的 1. 熟悉门电路的逻辑功能、逻辑表达式、逻辑符号、等效逻辑图。 2. 掌握数字电路实验箱及示波器的使用方法。 3、学会检测基本门电路的方法。 二、实验仪器及材料 1、仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件： 74LS00 二输入端四与非门2片 74LS20 四输入端双与非门1片 74LS86 二输入端四异或门1片 三、预习要求 1. 预习门电路相应的逻辑表达式。 2. 熟悉所用集成电路的引脚排列及用途。 四、实验内容及步骤 实验前按数字电路实验箱使用说明书先检查电源是否正常，然后选择实验用的集成块芯片插入实验箱中对应的IC座，按自己设计的实验接线图接好连线。注意集成块芯片不能插反。线接好后经实验指导教师检查无误方可通电实验。实验中 1.与非门电路逻辑功能的测试 （1）选用双四输入与非门74LS20一片，插入数字电路实验箱中对应的IC座，按图1.1接线、输入端1、2、4、5、分别接到K1~K4的逻辑开关输出插口，输出端接电平显 图 1.1 示发光二极管D1~D4任意一个。 （2）将逻辑开关按表1.1的状态，分别测输出电压及逻辑状态。 表1.1 输入输出 1(k1) 2(k2) 4(k3) 5(k4) Y 电压值（v） H H H H 0 0 L H H H 1 1 L L H H 1 1 L L L H 1 1 L L L L 1 1 2. 异或门逻辑功能的测试 图 1.2 （1）选二输入四异或门电路74LS86，按图1.2接线，输入端1、2、4、5接逻辑开关(K1~K4)，输出端A、B、Y接电平显示发光二极管。 （2）将逻辑开关按表1.2的状态，将结果填入表中。 表1.2 输入输出 1(K1) 2(K2) 4(K35(K4) A B Y 电压（V） L H H H H L L L H H H H L L L H H L L L L L H H 1 1 1 1 1 1 1 1 电子技术实验报告 一、实验原理 1. 数字示波器显示波形原理 示波器是将入的周期性电信号以图像形式展现在显示器上，以便对电信号进行观察和测量的仪器。 示波器显示器是一种电压控制器件，根据电压有无控制屏幕亮灭，并根据电压大小控制光电在屏幕上的位置。 示波器显示屏必须加有幅度随时间线性增长的周期性锯齿波电压，才能让显示屏的光点反复自左端移向右端，屏幕上就出现一条水平光线，成为扫描线或时间基线。为使在显示屏上观察到稳定的波形。必须使锯齿波的周期Tx和被测信号的周期Ty相等或成整数倍关系。即Tx=nTy（n为正整数）。否则，所显示波形将不能同步。 2. 数字存储示波器的原理 数字存储示波器主要由信号调理部分、采集存储部分、触发部分、软件处理部分和其他组成。 3. 双通道数字存储示波器结构框图 4. 示波器的主要技术特性 （1）模拟带宽：由前置放大器的带宽决定； （2）采样速率：由模数转换电路决定； （3）存储深度：由存储器决定； （4）触发部分：由触发电路类型决定。 5. 示波器的使用方法 （1）打开电源开关（Power）30s后，屏幕上有光迹，否则检查有关控制旋钮的位置； （2）将示波器探头接到被测信号，确定触发源选择（Trigger）在所接通道位置；（3）键入相应的通道开关，启动该通道工作； （4）将垂直和水平灵敏度旋钮调到合适的位置，Vp-p/8≤选择Y轴灵敏度；T/10≤选择X轴灵敏度； （5）屏幕上应有被测信号波形； （6）若需要测量信号各点电平，耦合方式应选DC耦合，若只需观测信号幅度，则选AC耦合； （7）调节Y和X位移旋钮将被波形调到便于测量的位置 二、实验步骤与实验数据 1、校验示波器的灵敏度 对于首次接触的示波器，必须对其灵敏度进行校验。方法为：在示波器正常显示状态下，将探头接示波器本身提供的校准方波信号源（demo2端子），采用自动或手动方法观察校准信号，如果测量得到的波形幅度频率与校准信号（f=1kHZ,VPP=2.5V）相同，说明示波器准确，若不同，应记下其误差。 经测量，f=1.0012kHz,V-P-P=2.56V 2、调整测量含有直流电平的信号 若要求信号发生器输出的方波信号（f=1KHz、占空比50%、Vp-p=4V、HV=3V、LV=-1V），则调整测量方法为 （1）令信号发生器输出方波，调整信号频率为1 kHz （2）调整信号幅度为4V，偏移量为1V；或者通过设置高、低电平的方法设置HV=3V、LV=-1V。 （3）连接示波器和信号发生器，令两仪器“COM端”相接，并将示波器探头接信号发生器信号输出端。 （4）示波器设置直流耦合，手动或者自动观测信号发生器的输出信号。分别改变波形输出类型，此时示波器上分别显示下图所示波形。 实验一仪器使用 一、实验目的 1．明确函数信号发生器、直流稳压稳流电源和交流电压表的用途。 2．明确上述仪器面板上各旋钮的作用，学会正确的使用方法。 3．学习用示波器观察交流信号波形和测量电压、周期的方法。 二、实验仪器 8112C函数信号发生器一台 DF1731SC2A可调式直流稳压稳流电源一台 DF2170B交流电压表一台 双踪示波器一台 三、实验内容 1．调节8112C函数信号发生器输出1KHZ、100mV的正弦波信号，将操 2．将信号发生器输出的信号接入交流电压表测量，配合调节函数信号发生器的“MAPLITUDE POWER”旋钮，使其输出为100mV。 3．将上述信号接入双踪示波器测量其信号电压的峰峰值和周期值，并将操作方法填入下表。 四、实验总结 1、整理实验记录、分析实验结果及存在问题等。 五、预习要求 1．对照附录的示意图和说明，熟悉仪器各旋钮的作用。 2．写出下列预习思考题答案： （1）当用示波器进行定量测量时，时基扫描微调旋钮和垂直微调旋钮应处在什么位置？ （2）某一正弦波，其峰峰值在示波器屏幕上占垂直刻度为5格，一个周期占水平刻度为2格，垂直灵敏度选择旋钮置0.2V/div档，时基扫速选择旋钮置0.1mS/div档，探头衰减用×1，问被测信号的有效值和频率为多少？如何用器其他仪器进行验证？ 附录一：8112C函数信号发生器 1．用途 （1）输出基本信号为正弦波、方波、三角波、脉冲波、锯齿波。输出幅值从5mv～20v，频率范围从0.1HZ～2MHZ。 （2）作为频率计数器使用，测频范围从10HZ～50MHZ，最大允许输入为30Vrms。 2．面板说明 实验十三 OTL功率放大器安装和调试 一、实验目的 1. 掌握OTL功率放大器的工作原理及其设计要点； 2. 掌握OTL功率放大器的安装、调整与性能的测试。 二、实验原理 采用PNP和NPN互补晶体管组成的无输出变压器互补推挽功率放大电路，具有频率响应好，非线性失真小，效率高等优点，获得了广泛的应用。 本实验采用的OTL功率放大电路如图1所示，它包括前置放大级B G1，推动级B G2和互补推挽输出级B G3、B G4。 前置放大级为甲类RC耦合电压放大器，在发射极加有电压串联负反馈，以改善音质，提高稳定性。R1为输出音量调节电位器。由于前置级工作在小信号电压放大状态，静态工作电流I C1可取小一些以减少噪音，一般取： I C1≈0.3~0.1mA 1V＜V CEQ1≤1/3E C 推动级要提供足够大的激励功率互补推挽功率输出级，所以推动级的静态工作电流应足够大，一般取I C2≥（3~5）I B3MAX 式中I B3MAX为输出功率最大是输出级的基极激励电流。为了提高输出级正向输出幅度，把B G2的集电极负载电阻R8接到放大器的输出端经R L接电源正端，以获得自举的效果。为了克服输出级的交叉失真，在B G3，B G4两管的基极之间接有二极管D和电阻R9组成的偏置电路，其中二极管D同时起偏置的温度补偿作用，电容C5为相位校正电容，以防止产生高频寄生振荡。功率放大器的输出功率为P O=E2C K/8R L(式中：K为电源电压利用系数)。 当K≈1时，输出功率最大，为P OMAX≈E2C/8R L 考虑到晶体管的饱和压降因素，一般取：K≈0.65~0.7. 对该电路的电压增益，考虑到它加有电压串联负反馈，并满足A VO F ＞＞1，所以中频段电压增益为：A V≈1/F=(R12+R6)/R6 实验一 电位、电压的测定及基尔霍夫定律 1.1电位、电压的测定及电路电位图的绘制 一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法 三、实验内容 利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。 1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。（先调准输出电压值，再接入实验线路中。） 2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。 3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。 图 1-1 四、思考题 若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？ 答： 五、实验报告 1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。 答： 2. 完成数据表格中的计算，对误差作必要的分析。 答： 3. 总结电位相对性和电压绝对性的结论。 答： 1.2基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、实验内容 实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1. 实验前先任意设定三条支路电流正方向。如图1-1中的I1、I2、I3的方向已设定。闭合回路的正方向可任意设定。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 三、预习思考题 1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。 答： 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？ 答： 实验九触发器的工作特性 一、实验目的 1、掌握并验证基本RS触发器、维阻D触发器和主从JK触发器的逻辑功能； 2、掌握触发器之间的转换。 二、实验原理 1、基本RS触发器： 与非型直接RS触发器是最简单的触发器，其由两个与非门交叉耦合而成，电路如图1所示，其特性方程如下式，特性表如图1所示。 2、维阻D触发器： 维阻D触发器的逻辑符号和功能如下： （1）低电平异步预置： D和Cp状态任意，Rd’=0，Sd’=1，Q=0；Rd’=1，Sd’=0，Q=1。 （2）上升沿边沿触发特性： 当Cp上升沿来时，输出Q按输入D的状态而变化，即Qn+1=Dn 3、主从JK触发器： 主从JK触发器的逻辑符号和功能如下： （1）低电平异步预置： J、K和Cp状态任意，Rd’=0，Sd’=1，Q=0；Rd’=1，Sd’=0，Q=1。 （2）下降沿电平触发特性： 当Cp下降沿来时，输出Q按Cp=1期间的JK状态变化（Cp=1期间，JK变化时，主触发器有一次翻转问题），即：Qn+1=JQ’n+K’Qn。 4、触发器间的转换： （1）转换：根据已有触发器（D、JK）和适当的逻辑门获得待求触发器。 （2）步骤： ①写出已有触发器和待求触发器状态方程。 ②变换待求触发器方程，使之形式与已有触发器形式一样。 ③根据逻辑函数相等原则，若变量相同，则：系数相等。 ④画出转换电路。 三、实验仪器及器件 1、示波器1台 2、函数信号发生器1台 3、数字万用表1台 4、多功能电路实验箱1台 四、实验内容 1、基本RS触发器： 按1搭接电路，Rd’、Sd’分别接逻辑开关K1、K2，用L1显示1Q，用L2显示1Q’，按照表1验证基本RS触发器功能。 2、维阻D触发器： SN74LS74是TTL型集成双D维阻触发器，管脚图如图： （1）连接电路，L1显示Q，L2显示Q’ （2）验证Rd’和Sd’低电平异步预置功能： 当Rd’=0，Sd’=1时，L1灯灭，L2灯亮； 当Rd’=1，Sd’=0时，L1灯亮，L2灯灭。（D和Cp任意） （3）验证上升沿触发特性和逻辑功能表 3、主从JK触发器： SN7476是TTL型集成双JK主从触发器，管脚图如图： 实验一、常用电子仪器的使用 一、实验目的 1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。 2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。 电路实验箱的结构、基本功能和使用方法。 二、实验原理 在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。 1．信号发生器 信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。输出信号电压幅度可由输出幅度调节旋钮进行连续调节。 操作要领： 1）按下电源开关。 2）根据需要选定一个波形输出开关按下。 3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在 频率显示屏上显示所需频率即可。 4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。 注意：信号发生器的输出端不允许短路。 2．交流毫伏表 交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。 操作要领： 1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。 2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。 3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。 3．双踪示波器 示波器是用来观察和测量信号的波形及参数的设备。双踪示波器可以同时对两个输入信号进行观测和比较。 操作要领： 1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。 2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。 3）示波器的显示方式示波器主要有单踪和双踪两种显示方式，属单踪显示的有“Y1”、“Y2”、“Y1+Y2”，作单踪显示时，可选择“Y1”或“Y2”其中一个按钮按下。属双踪显示的有“交替” 和“断续”，作双踪显示时，为了在一次扫描过程中同时显示两个波形，采用“交替”显示方式， 当被观察信号频率很低时（几十赫兹以下），可采用“断续”显示方式。 4）波形的稳定为了显示稳定的波形，应注意示波器面板上控制按钮的位置：a）“扫描速率”（t/div） 电子技术实验 实验报告 实验名称：实验八集成运算放大器的运用——运算器系别：班号： 实验者姓名：学号： 实验日期：年月日 实验报告完成日期：年月日 指导教师意见： 一、 实验目的 1. 熟悉集成运算放大器的性能和使用方法 2. 掌握集成运放构成基本的模拟信号运算电路 二、 实验原理 集成运算放大器是一种高增益、高输入阻抗、低输出阻抗的直流放大器。若外加反馈网络，便可实现各种不同的电路功能。例如，施加线性负反馈网络，可以实现放大功能，以及加、减、微分、积分等模拟运算功能；施加非线性负反馈网络，可以实现乘、除、对数等模拟运算功能以及其他非线性变换功能。本实验采用TL082型集成运算放大器，其管脚如图1所示。注意：在使用过程中，正、负电源不能接反，输出端不能碰电源，接错将会烧坏集成运算放大器。 1. 反相放大器： 在理想的条件下，反相放大器的闭环电压增益为： 1 R R V V A F i O VF -== 由上式可知：闭环电压增益的大小完全取决于电阻的比值R F /R 1。电阻值的误差， 将是测量误差的主要来源。 当取R F = R 1，则放大器的输出电压等于输入电压的负值，即： i i F O V V R R V -=- =1 。此时反相放大器起反向跟随器的作用。 2. 同相放大器： 在理想条件下，铜线放大器的闭环电压增益为： 1 1R R V V A F i O VF +== 4. 反相加法器： 在理想条件下，输出电压为：??? ? ??+-=2211i F i F O V R R V R R V ，当R 1=R 2时，上式简化为：)(211 i i F O V V R R V +- =。 5. 减法器： 在理想条件下，若R 1=R 2，R F =R 3时，输出电压为：)(121 i i F O V V R R V -= 若R F =R 1,，则V O =V I2-V I1，故此电路又称模拟减法器。 6. 积分器： 输入（待积分）信号加到反相输入端，在理想情况下，如果电容两端的初始电压为零，则输出电压为：?-=2 )(1) (V 1T O t i t O dt C R V 当V i(t)是幅值为E i 的阶跃电压时，t E C R V i t O 1)(1 - = 此时，输出电压V O(t)随时间线性下降。 当V i(t)时峰值振幅为V iP 的矩形波时，V O(t)的波形为三角波。如图8(b)所示，根据上式，输出电压的峰峰值为：2 1T C R V V ip P OP ? ?- =- 在实际实验电路中，通常在积分电容C 的两端并接反馈电阻RF ，其作用是引入直流负反馈，目的是减小运放输出直流漂移。但是RF 的存在对积分器的线性关系有影响，因此，RF 不宜取太小，一般取100K Ω为宜。 三、 实验仪器 1. 示波器一台 2. 函数发生器一台 实验一锯齿波同步触发电路实验 、实验目的 1、 加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 2、 掌握锯齿波同步移相触发电路的调试方法。 二、实验主要仪器与设备： 序号 型 号 备注 1 DJK01电源控制屏 该控制屏包含“三相电源输出”等几个模块。 2 DJK03-1晶闸管触发 电路 该挂件包含“锯齿波同步移相触发电路”等模块。 3 双踪示波器 自备 三、实验原理 锯齿波同步移相触发电路的原理图如图 1-1所示。锯齿波同步移相触发电路由同步检 测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见电力电子 技术教材中的相关内容。 VD7 R]f 吨 RliJ [1R 1L *K1 -15V G — VD9 YDI 密 CbZZ lib 图1-1锯齿波同步移相触发电路原理图 图1-1中，由V 3、VD 1、VD 2、C 1等元件组成同步检测环节，其作用是利用同步电压 U T 来控制锯齿波产生的时刻及锯齿波的宽度。由 V 2等元件组成的恒流源电路，当 V 3 截止时，恒流源对 C 2充电形成锯齿波；当 V 3导通时，电容C 2通过R 4、V 3放电。调节电位 器RP i 可以调节恒流源的电流大小，从而改变了锯齿波的斜率。控制电压 u ct 、偏移电压U b 和锯齿波电压在 V 5基极综合叠加，从而构成移相控制环节, RP 2、RP 3分别调节控制电压 O- R3 :V2TP2 TP1? VD1 十 ITIJo- VI AC7V ±ci U ct和偏移电压U b的大小。V、V构成脉冲形成放大环节，C5为强触发电容改善脉冲的前沿，由脉冲变压器输出触发脉冲，电路的各点电压波形如图1-2所示。 本装置有两路锯齿波同步移相触发电路，I和II，在电路上完全一样，只是锯齿波触发电路II输出的触发脉冲相位与I恰好互差180。，供单相整流及逆变实验用。 电位器RP1、RP2、RP3均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。 图1-2锯齿波同步移相触发电路各点电压波形（a =90° ）电子技术实验指导..
