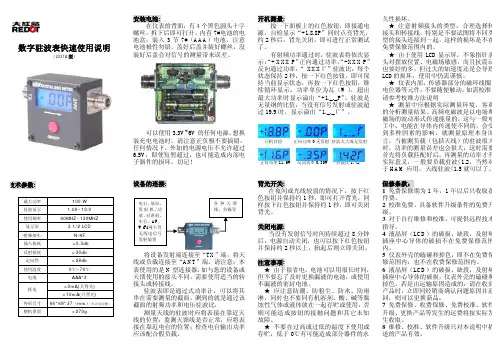

“大红点”驻波表使用说明书

一、功能指标

1、正/反向功率P:

测量范围:±0.0~±120W,误差±5%。

最大承受功率:<120W。

最小0.1W出数据。1W数据比较准确。

2、电压驻波比S(但为与“5”区别实际显示时改用“Γ”):

测量范围:1.00~1.99,2.0~19.9。

驻波系数大于19.9后显示:1._._

3、使用频率:

驻波:100MHZ~500MHZ。

功率:V段(145MHZ为中心),U段(435MHZ为中心)。

4、温度范围:

0℃~60℃

5、电源消耗:

AAA碱性电池:3粒

LCD背光关闭:<1.3mA

LCD背光开启:<15mA

6、外形尺寸(不计突出物):

67*69*37(mm)

7、接头类型:

N型座

8、净重:

270g(不含电池)

二、测量原理

本仪器驻波和功率的测量,是基于微带耦合器取得正反向信号电压,经检波器、滤波器,进入A/D转换,得到正比于信号电压的数字量,再经过适当的算法和补偿,得到对应的正反向功率,和此时的电压驻波比,以上过程每10mS采样一次,并经过数字平滑滤波后每200mS刷新一次显示,由于采用普通数字万用表的3 1/2 位的LCD,因此在软件上增加了液晶段信号所需的异或逻辑驱动,驻波、正向功率、反向功率按每2S间隔轮换显示,也可以通过按键锁定某一显示状态,或立即转换显示。

本仪器设计的特点是,尽量降低硬件的复杂程度和成本,能用软件做的就用软件,因此硬件电路上很简单,一个按键就实现了:电源的开、关,显示状态的切换、保持,LCD背光的开启、关闭,操作起来很简单,没有来回拨动开关,调节旋钮的过程,只要一按设备的发射键,直接就可从LCD上读到驻波和正/反向功率值。

由于采用了高性能微控制器,同时具备ICP/ISP功能,因此软件的更新升级都极为方便,以后可以不断改进其性能,不断对测量精度进行数字补偿,改变和增加功能,例如:实现有信号就显示、没信号就关闭,延时自动开关机,增加显示反射系数等,增加HF的驻波和功率测量要有部分硬件配合实现。

三、使用方法

1、电池的安装:

打开后盖安装3粒AAA(7号)碱性电池,不要碰触其它部分,装好后盖,上好4个M3的螺丝。长时间不用应及时取出电池以免漏液腐蚀电路,或使用不漏液的密封电池,可以采用与AAA电池规格相同的镍镉、镍氢、锂离子等可充电电池,电压范围在3.6V~6V就可以,但请注意电池极性,错误的安装有可能导致损坏,本表不含充电电路。

2、设备的连接:

将电台的射频输出连接到“TX”端,将天线(或其它被测负载)连接到“ANT”端,连接天线的电缆短些好,这样结果更接近天线的实际驻波,连接电缆最好按1/2波长的整倍数裁减,有利于测量结果的准确性。

3、电源的开启:

按住红色按钮约半秒钟后抬起,电源即可打开,按下的时间并不严格,在开启过程中LCD背光可能会闪亮一下,按钮抬起后熄灭,是正常的。此时LCD缺省设置显示为:2S间隔循环显示驻波/正向功率/反向功率。

4、驻波和功率的测量:

只要按下电台的发射键,即可在LCD上依次读到驻波/正向功率/反向功率,当驻波超出19.9或功率超过60时显示溢出“1._._”。

5、显示状态的保持和转换:

当需要随时读取某一状态数值时,可在循环显示到该状态时,按下红色按钮不超过0.5S,抬起后即保持当前显示状态直到再次按下按钮0.5S内抬起,立即转到下一状态,并按2S间隔循环显示。例如:在显示驻波时,按下按钮并抬起,以后将一直显示驻波值,此时可以调整天线,时刻观察驻波的变化。

6、LCD背光的开关:

按下红色按钮时间稍长0.8S,背光点亮后,立即抬起按钮,其它状态不会改变,关闭背光时,按下同样红色按钮时间稍长0.8S,背光熄灭后,立即抬起按钮即可。

7、电源的关闭:

按下红色按钮时间大于2S以上,在按下按钮期间,背光灯会打开或关闭,继续保持按下的状态2S以后在抬起,电源关闭。

8、自动关机:

当没有发射信号持续时间8分钟,则自动关闭电源。

总结一下,本表唯一一个按钮的用法:

轻按一下,打开电源;

正常按键,转换显示;

稍长按下,背光开关;

持续两秒,抬起关机。

四、维护保养

再简单的仪表也需要适当的保养,才能持续的为您服务。日常使用中应注意以下几点:

1、由于很省电,电池可以用很长时间,但不要忘了及时更换漏液的电池,或使用不漏液的密封电池。

2、本表没有密封措施,使用中注意防潮、防水、防雨淋,同时也不要同有机溶剂、酸、碱等腐蚀性气体或液体放在一起存贮或使用。

3、不要在过高或过低的温度下使用或存贮,高于60℃或低于0℃有可能造成部分器件的永久性损坏。

4、不要在粉尘很大的环境中存贮或使用,否则可能造成按钮的接触问题和其它未知故障,同时仪表也不具备防爆功能。

5、大功率下测量的时间尽量短些,本表没有在最大功率下持续测量的实际经验。

6、本表没有做过气压实验,请尽量在1个大气压下使用,高气压或低气压或高海拔,可能造成LCD的永久性损坏。

大红点驻波表使用说明

“大红点”驻波表使用说明书 一、功能指标 1、正/反向功率P: 测量范围:±0.0~±120W,误差±5%。 最大承受功率:<120W。 最小0.1W出数据。1W数据比较准确。 2、电压驻波比S(但为与“5”区别实际显示时改用“Γ”): 测量范围:1.00~1.99,2.0~19.9。 驻波系数大于19.9后显示:1._._ 3、使用频率: 驻波:100MHZ~500MHZ。 功率:V段(145MHZ为中心),U段(435MHZ为中心)。 4、温度范围: 0℃~60℃  5、电源消耗: AAA碱性电池:3粒 LCD背光关闭:<1.3mA LCD背光开启:<15mA 6、外形尺寸(不计突出物): 67*69*37(mm) 7、接头类型:

N型座 8、净重: 270g(不含电池) 二、测量原理 本仪器驻波和功率的测量,是基于微带耦合器取得正反向信号电压,经检波器、滤波器,进入A/D转换,得到正比于信号电压的数字量,再经过适当的算法和补偿,得到对应的正反向功率,和此时的电压驻波比,以上过程每10mS采样一次,并经过数字平滑滤波后每200mS刷新一次显示,由于采用普通数字万用表的3 1/2 位的LCD,因此在软件上增加了液晶段信号所需的异或逻辑驱动,驻波、正向功率、反向功率按每2S间隔轮换显示,也可以通过按键锁定某一显示状态,或立即转换显示。 本仪器设计的特点是,尽量降低硬件的复杂程度和成本,能用软件做的就用软件,因此硬件电路上很简单,一个按键就实现了:电源的开、关,显示状态的切换、保持,LCD背光的开启、关闭,操作起来很简单,没有来回拨动开关,调节旋钮的过程,只要一按设备的发射键,直接就可从LCD上读到驻波和正/反向功率值。 由于采用了高性能微控制器,同时具备ICP/ISP功能,因此软件的更新升级都极为方便,以后可以不断改进其性能,不断对测量精度进行数字补偿,改变和增加功能,例如:实现有信号就显示、没信号就关闭,延时自动开关机,增加显示反射系数等,增加HF的驻波和功率测量要有部分硬件配合实现。

bird(鸟牌驻波分析仪)使用方法

三、定位分析仪的按键 定位分析器上的按键分为两类。 第一类型是指有一种特殊功能的硬按键。功能显示在按键上或按键旁。例如回车键。 第二类型的键是软按键。每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。按键的名称出现在屏幕的左侧。例如范围键。 如下图示, 驻波分析 故障定位 能量分析按MEASURE MATCH 软按键 应用程序 按MODE 模式键 按UP 箭头 用数字键盘输入一个值然后按ENTER

第二章校准 一、校准配件 1,校准配件组包括: 一个50欧姆负载 一个开路标准 一个短路标准 二、校准 为了得到准确的结果,在进行测量之前要对鸟牌驻波测试仪进行校准及频率设定。 1,按CALIBRATE。 2,接上开路标准器按OPEN。等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。 3,接上短路标准器按SHORT。等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。 4,接上标准负载按LOAD。等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。 5,当这三项都测试过以后,驻波测试仪将自动进入主屏幕,同时设置新的参数。此时,驻波测试仪校准完毕。 6,注意事项:在校准的时候,测试仪的主屏幕会显示“Calibration:FULL”。在未

校准的时候,测试仪的主屏幕会显示“Calibration:OFF”。 第三章驻波测试模式 该模式下的测试是检验和监控在不同频率范围内的天馈系统的匹配情况。测试结果显示在由X轴、Y轴组成的图表中。X轴显示频率,Y轴显示回波损耗或线损,或VSWR。 注意事项:为了获得最佳的测量结果,在测试之前必须设置频率及校准。 按模式键 按此键选 择该模式 一、设置频率 频率可以人为设置或从列表中选取。如果人为地改变起始频率、终止频率、中心频率,带宽,那么波段将会变为“Custom”。 注意事项:改变频率设置将会自动转到校准界面。通常是在校准单位之前设置频率。如果所需频率超出了测试仪的频率范围,那么测试仪用最小或最大的频率代替。 按该键显示 频率设置

REDOT 功率测试仪操作说明

大红点REDOT-5010型已升级为5011,增加突发瞬时最大功率检测,这样就可以测网卡了. 测量原理 根据WiFi使用2.4GHZ频段,突发数字调制,本数字驻波表设计工作频带为2.3GHZ~2.5GHZ,采用微带定向耦合器,中心工作频率2.4GHZ,配合微波检波器及突发信号的捕捉,取得对应于正反向微波脉冲信号,经脉冲整形调理,选取合理的采样时机,送入A/D转换,变成数字量,在经过数字滤波,非线性补偿及适当算法得出功率和驻波大小,送给LCD显示。

主要技术参数 1、最大功率:33dbm 2、使用频率:2.3~2.5GHZ(WiFi) 3、定向性:20db 4、插损:<1.5db 5、驻波范围:1.00~19.9 6、功率范围:0.0dbm~33dbm 7、显示功率:+0.00~+33dbm 8、功耗:AAA*3(7#),<10mA 9、接头类型:N-KF(Famale) 操作方法 1、对于便携应用,本仪器使用的是电池供电。卸下后盖的四个M3螺丝,打开后可以看到电池盒,按电池盒所标极性装入AAA(7#)碱性电池三节,盖好后盖,装上螺丝并旋紧。 2、本仪器标有“TX”的一端连接发射设备,如:AP。标有“ANT”的一端连接被测负载,如:天线。 3、按一下仪器正面的红色按钮,电源即可打开。首先LCD段测试,显示“+1.8.8P”和背光,2秒后进入正常测试。 4、测量显示的缺省方式是以2秒为间隔,轮换显示驻波和功率,按一下红色钮,则停止轮换,连续显示当前状态,再按一下红色钮,则继续轮换显示, 5、红色按钮具有多个功能,按下并保持>0.5秒,可以打开或关闭LCD背光,按下保持的时间超过2秒则,抬起后关闭电源。本仪器的全部功能均由这个红色按钮完成,因此,大家将我所设计的这一系列驻波表称做“大红点儿”。 6、数据显示有三个页面: I.驻波比简称驻波SWR,是无量纲的比值,显示形式为“1.45Γ”即当前驻波比为1.45。“1._._Γ”表示驻波大于19.9或无信号。 II突发平均功率,“+17.5P”表示的有信号发射期间的平均功率,单位是分贝毫瓦dbm,即+17.5dbm。“+1._._P”表示功率过大溢出。“-1._._P”表示功率太小仪表捕捉不到信号(<0dBm 即1mW)。 III.瞬时峰值功率,“+28┛”表示的是有信号发射期间发射功率达到的最大值,单位是分贝毫瓦dbm,即+28dbm。“+1._._ ┛”表示功率过大溢出。“-1._._ ┛”表示功率太小仪表捕捉不到信号(<0dBm即1mW)。

传输线巴伦的原理设计、制作及测试

传输线平衡器(巴伦)的原理、设计、制作及测试 一、平衡器(巴伦)的由来 平衡器即Balancing Device,其主要作用是完成由单端传输(如:同轴线、微带线等)变换为差分传输(如:半波振子天线,推挽电路等)之间的变换,又称为平衡-不平衡变换器即Balance-Unbalance,英文将其合并缩写成一个新词Balun,音译为巴伦。以下文中所提到的平衡器、平衡-不平衡变换器、巴伦,都是指这一类器件。 巴伦在无线电中有着广泛的用途,由于其原理结构多种多样,并且可以互相组合,使得许多朋友在自制巴伦时有无从下手的感觉,哪种结构适合?如何选择材料?如何计算制作参数?如何衡量巴伦的性能?对于我们业余爱好者,主要就是用在天线的馈电和高频功放中,完成平衡-不平衡及阻抗变换的作用,工作在短波1.8MHZ~30MHZ,并要求取材和制作容易。结合我对巴伦的认识理解,认为传输线结构的巴伦,更适合短波通信,其性能好、取材方便、制作容易,但其理论不易理解,造成很多朋友将其搞成了磁耦合变压器结构,出现频带窄、功率容量小、驻波不平坦的问题,结果当然达不到传输线变换器的效果。下面就我个人对传输线变换器的粗浅理解,简单描述一下做巴伦的情况,如需要更深入的了解可以参考有关文献资料,有不当之处,还请各位前辈指正,谢谢!

二、传输线平衡器(巴伦)的简单原理 平衡器有很多种,按平衡条件可以分为四大类:扼流式(扼制不平衡电流)、对称式(对地阻抗平衡)、倒相式(电压倒相)、磁耦合式(电流共扼)。我这里主要描述一下基于传输线变换器的平衡-不平衡变换,同时具备阻抗变换作用的巴伦,兼有扼流式和磁耦合式的特征。

安立s331d中文说明书(驻波仪)

Site Master S113C,S114C, S331C,S332C, 天线、电缆和频谱分析仪 用户指南 专门用于传输线和其它射频器件的手持式测试仪

目录 第一章—概述 简介………………………………………………………………..1-1 说明………………………………………………………………..1-1 标准附件……………………………………………………………1-1 选件…………………………………………………………………1-2 可选附件……………………………………………………………1-2 性能指 标…………………………………………………………..1-3 维护事 项……………………………………………………………1-6 校 准…………………………………………………………………1-6 自动校准InstaCal 模块…………… ………………………………1-7 年 检………………………………………………………………….1-7 第二章—功能和操作 简介…………………………………………………………….…….2-1 测试连接器面板…………………………………………………….2-1

前面板概 述………………………………………………………….2-2 功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4 软键…. ………………………………………………………………2-6 功率监测菜单……………………………………………………….2-15 符号………………………………………………………………….2-19 自检………………………………………………………………….2-19 错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19 范围错误……..………………………………………………….2-21 自动校准InstaCal错误消息………….…………………………2-22 电池信息…………………………………………….………………2-24 新电池充电…………………………………………………………2-24在Site Master上给电池充 电…………………………………….2-24 用充电器给电池充 电………………………………………………2-24 电池充电指示……………………………………………………2-25 电池寿 命…………………………………………………………..2-25 关于电池的重要信 息……………………………………………..2-26

驻波表

驻波表—功率计 王海峰(BD2EZ)整理 天线系统的驻波比的大小对发射效率有很大影响,驻波比过大就会有很大的功率被反射,在馈线中有往返传输,造成额外损耗,或者异常电压或者异常电流,是发射机不能正常工作甚至损坏。 衡量反射大小的量称为反射系数,常用γ或ρ表示,为了讨论简单,我们假设负载阻抗为纯电阻。反射系数定义为:反射电压波比入射电压波。参考图1,ρ还可定义为下式: ρ=(RL-RO)/(RL+RO) 其中,RO为传输特性阻抗,RL为负载阻抗。 当RO=RL,则ρ=0,称为匹配状态。 如果RL为开路或短路,则ρ分别等于+1或-1,称为全反射。 用反射系数可以完善地描述传输系统的匹配状态,但测量其驻波比(SWR)更为简单和直观。 我们知道,在匹配状态下,高频电磁能量全部流入负载,不存在反射。这时传输线上的各个位置上的电压振幅不变,不存在驻波,称为行波状态。因而在失配时,由于有反射波与入射波在传输线上互相叠加,使线上各点的振幅呈现有规律的起伏,称驻波状态,如图2所示。 驻波比定义为:SWR=U最大/U最小,SWR与的关系为: SWR=(1+︱ρ︱)/(1-︱ρ︱) 当无反射时,SWR=1, 当全反射时,SWR=∞。 当RO=50Ω时,则RL=100Ω或RL=50Ω都会使SWR=2,此时,ρ=1/3,相当于有1/3的入射电压被反射回来。 测量驻波比的方法有测量线法、反射计法、网络分析仪法及高频阻抗电桥法等,但这些仪器往往不适于在线连续测量天(天线)馈(馈线)系统。专用于测量天馈系统的仪器是驻波表及功率计。下面就介绍这种仪器的原理、制作、校准及其使用方法。 驻波表是基于交流电桥的原理,与常规电桥不同之处是:驻波表是按被测传输系统的特性阻抗值(例如50Ω)而设计的;它可以读出入射功率和反射功率,可以串接在发射机与天馈线之间而不必取下来。其基本原理如图3所示。 交流互感器T为电桥的一个臂,C1和C2组成的分压器为电桥的另一个臂。跨与C2上的电压与传输线上的电压相同。如果所加负载等于电桥的设计电阻值,则C2及R上的电压相等,相位相同,于是高频电压表指示为零(即SWR=1)。这时,电桥满足了平衡条件。 由于分布参数影响设计的准确程度,常选C1或C2为可调电容。 当所接负载偏离电桥的设计阻抗时,电桥平衡条件会因Z的改变而被破坏,电表就产生读数。这个读数和反射电压的绝对值有对应关系。

LDG_at100(at200)pro -2_中文说明书

LDG AT-100PRO-2 自动天调简易说明书 规格: 0.1-125W,SSB、CW峰值功率,100W 数字通信模式及6米波段; 超低功率闭锁继电器; 2000个存储点; 内置记忆操作频率计; 易识别的LED显示驻波及操作状态; 工作频率1.8-54MHz; 调谐6-1000欧姆负载(6M为16-150),使用4:1巴伦时为6-4000欧姆; 水平天线,垂直天线,Vees,Beams或者其他同轴馈电天线; 可选的外置巴伦允许调谐任意长度长线及梯形馈电天线; 提供ICOM电台控制线(Yaesu控制线为选配件,自制很简单); 电源需求:直流7-16V,调谐时最大电流250mA,闲时25uA; 外形尺寸:8.0”L*5.0”W*1.75”H;203.2L*127W*44.45H--mm 重量:1lb,6oz.(630克),无内置电池时。 前面板: Func:瞬间按下配合其他按键,为选择其他按键的第二功能; C Up/C Dn:手动增加减少电容; L Up/L Dn: 手动增加减少电感; Tune:启动一个调谐周期,或者将天调置为旁路模式; 1.5, 2.0,and> 3.0 LEDs:显示驻波(SWR); Tune LED:指示调谐过程。

后面板: Ant:连接天线 Tx:连接发射机(电台Ant接口) Gnd:接地(改善天调性能,增加安全性)Radio:和发射机联动 Power:2.5*5.5mm电源插座,内正外负。安装:

操作: 基本操作: LDG Z-11Pro2通过前面板的6个按键进行操作。每个按键拥有一个或更多相关功能。前面板的标签显示了按键的主要和第二功能。通过瞬间按下或者长按相关按键可以选择主要功能。通过短按FUNC 然后按下其他相关按键,可以选择第二功能。如果FUNC意外被按下,该操作可以通过第二次按下FUNC取消,或者只需要等待它时间到自动退出。 按下Func后LED从左到右闪烁,然后Tune闪烁。 取消Func或者时间到时,LED从右向左闪烁然后熄灭。 基本的调谐: LDG Z-11Pro2拥有2种调谐模式:全自动调谐,半自动调谐。 全自动调谐:当有前向功率,且检测到驻波超过预设值时开始调谐。 半自动调谐:只有当按下Tune键时才开始调谐。

BIRD(鸟牌驻波比分析仪)使用方法

SITE ANALYZER? 无线系统的线缆和天线测试仪操作指南 适用型号: SA-1700, SA-1700-P SA-2500A, SA-4000

一、安全预防措施 遵循一般的安全预防措施。不允许用非专业人士打开仪器。必须确保接入仪器的主电源有可靠的接地。如果没有很好的接地,有可能对使用人员造成伤害。 二、手册简介 手册说明: 我们已经尽力确保该手册是准确的。如果你们发现任何错误,或有什么改进的建议可以与我们联系。这本手册可能周期性地被更新。如果询问对这本手册的更新时,可以参考目录或关于标题页的修订版。 手册的主要章节: 仪器简介――-描述鸟牌分析仪的特点。 校准―――列出校准步骤(在进入驻波分析模式,故障定位模式前必须进行校准)驻波分析模式―――列出驻波分析的步骤,介绍该模式下出现的各种功能。 故障定位模式―――列出故障定位的步骤,介绍该模式下的所有功能。 存储与回放―――描述在驻波分析及故障定位模式下如何存储及回放波形轨迹。 能量分析模式―――列出能量分析的步骤,介绍该模式下出现的各种功能。 应用程序―――描述应用程序的使用。 计算机软件―――提供安装指导,介绍鸟牌分析仪的计算机软件的功能。 维修―――列出该分析仪的日常维护任务,解决普通问题的方法。 附录―――介绍该分析仪的按键及接头,提供普通测试的步骤。

三、定位分析仪的按键 定位分析器上的按键分为两类。 第一类型是指有一种特殊功能的硬按键。功能显示在按键上或按键旁。例如回车键。 第二类型的键是软按键。每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。按键的名称出现在屏幕的左侧。例如范围键。 如下图示, 驻波分析 故障定位 能量分析按MEASURE MATCH 软按键 应用程序 按MODE 模式键 按UP 箭头 用数字键盘输入一个值然后按ENTER

SDR短波电台使用说明书

SDR短波电台使用说明书:

频率范围RX: 0.5MHz-30MHz 发射: 所有业余无线电短波频段 收发模式SSB(J3E),CW,AM(接收), FM, 数字语音 滤波器可调范围500HZ-10KHZ 输出功率1W-13W(最大) 接收灵敏度0.11~0.89μV(RFC 50-20) 最小步进1Hz 电压范围DC9~15V 内置电池容量12.6V 2200mah 接收电流350mah 内置驻波表显示精准 内置电池携带方便 内置USB声卡可以使用电脑的SDR软件通过USB口收发,使用FT817协议,支持WSJT-X数字通讯支持ACC口控制外接70-100W功放 天线阻抗50Ω 频率稳定度±1.5PPM 开机5分钟(标准) ; ±0.5PPM 打开温补功能 最大电流3.5A 尺寸(W ×H ×D) 190mm*69mm*45mm 重量980g 配件有充电器手咪BNC转N头六角扳手2个固定架子

收听广播步骤: 接上天线,侧面开关拨到ON ,按住POWER1秒开机,按BNAD <> 选择3.X或者5.X开头频率,按MODE多次选择AM模式, 按STEP选择下标1KHZ,旋转TUNE直到收到台,关机:长按Power关机,长时间不用,侧面开关打到OFF 业余无线电对讲步骤: 接上天线,机器旁侧面开关拨到ON ,按住POWER1秒开机,按BNAD <> 选择7.X或者14.X开头频率,按MODE多次选择USB或者LSB模式,按STEP移动位数,按TUNE调数字调到7.050或者14.270,留意是否有人讲话,按PA选择5W,手咪接到Mic插口,按手咪讲话,声音越大,指示表显示越大,功率越大,如果没反应,长按几次M3 选择MIC模式,注意SWR显示,3以下效率比较低,有条件的调整天线长度最佳为SWR<=1.5,关机:长按Power关机,长时间不用,侧面开关打到OFF 3.电压低于9.9V自动关机,充电步骤,1:侧面开关打到OFF,2:充电器接上转接头接到小的供电口(Charge Only),充电器红灯亮,充满变绿灯(充电器只能给机器充电,不能接DC in工作) 频率校准: 频率调到10MHZ或者15MHZ,听到了类似对时的声音说明可以对时 按MODE选择SAM模式,右上角会显示误差的频率,如果与当前频率相差5HZ以上说明偏差较大,旋转RIT修正右上角的频率到5HZ以内即可

短波天线尺寸计算

短波天线尺寸计算 计算方法: 用电磁波的速度(光速)30万公里除以频率等于该频率的波长,再除以4就是波长为单边振子长度,再去93--97%的缩短率: 比如: 频率 7.05兆的单边振子xx为: 10.64米,加上 0.3米作为修剪余量;l* p" u;[6 q!L/p7B5s: }6频率 14.22兆的单边振子xx为: 5.3米,加上 0.3米的修剪余量; 频率 21.26兆的单边振子xx为: 3.53米,加上 0.2米的修剪余量即可;再用天线测试仪测定每对振子的谐振频率,开始频率低,慢慢修剪到相应谐振频率为止。 主干高度如果在8米,阻抗应该差不多50欧姆,驻波会低于 1.3。 倒V天线单边振子长度数据及计算方式如下:

水平、倒V天线计算公式 /4波长水平、倒V天线xx的计算公式: 光速/频率/4*95%=(单臂)xx 21.400MHz天线的计算长度3000/ 21.*95%=3330mm 14.270MHz天线的计算长度3000/ 14.*95%=4993mm 7.05MHz天线的计算长度3000/ 7.*95%=107mm 29.60MHz天线的计算长度3000/ 29.*95%=2667mm 以上仅仅是按照公式计算所得的长度,每个波段的天线最好是预长300mm 左右,固定好位置后,用驻波表监测着逐步裁剪到最理想驻波的长度。 或者使用发信机结合驻波表,监测每对振子的谐振频率(驻波低于 1.2的频点),边测边剪(随着谐振频率的升高,振子也在缩短,直到达到您所要的中心频点都低于等于 1.2即可)。 例如: 假设我们的目标频率是 21.400MHz上述天线SWR最小值时候的频率读数是 19.896MHz。

SX-200驻波表使用说明

钻石SX-200 驻波表使用说明 1 仪表表头、开关、端口功能 仪表表头、开关、端口位置见图1 ①表头:用于指示发射功率、反射功率、驻波比及单边带应 用时峰值包络功率的数值。 表头上共有5道刻度。从上往下,第1、2道刻度为驻波比刻度值,第一道刻度右侧标有“ H” ,当电台输出功率大于5W时,应从该刻度上读取驻波比值;第二道刻度右侧标有“ L” ,当电台输出功率小于5W时,应从该刻度上读取驻波比值;第3、4、5道刻度为功率值刻度,分别对应功率值满量程200W、20W、5 W档位。 ②RANGE(量程开关 选择功率测量量程,共三档,分别为200W、20W、5W。 ③FUNCTION(测量功能选择开关 置于“ POWER” 时,进行发射功率(FWD)、反射功率(REF)测量。' 置于“ CAL” 时,进行驻波比(SWR)测量前的校准。 置于“ SWR” 时,进行驻波比(SWR)测量 ④CAL(校准旋钮) 进行驻波比(SWR)测量前(被测电台处于发射状态下),用此旋钮进行校准,应将指针调到表头第一道刻度右侧标有“ ” 处。 ⑤POWER(功率测量选择开关 置于“ FWD” 时,进行电台发射功率测量。 置于“ REF” 时,进行反射波功率测量。 置于“ OFF” 时,停止对电台各种功率的测量。

⑥AVG、PEP MONI(平均值或峰值包络功率测量选择开关) 测发射功率、反射波功率、驻波比时,该开关应弹起,呈“ ■” 状态,此时表头所指示的是功率的平均值(AVG)。 作为单边带峰值包络功率(PEP MONI)监视器时,该开关应按下,呈“ ━” 状态。 ⑦零点调整螺钉 用于表头指针的机械调零,测量前调整该螺钉可使指针指示到零位。 ⑧TX(与电台发射机相连端口)可同时参见图1及图 用50Ω 同轴电缆将该端口与电台天线端(ANT)相连。 ⑨ANT(与电台使用的天馈线连接端口) 将电台实际使用天馈线的馈线(50Ω )端口(或50Ω 阻性的标准 负债)与该端口相连。 ⑩DC138V(表头照明直流电源输入端口) 表头照明直流电源输入端口,直流电源电压范围为11~15V,红线接电源“ +” ,黑线接电源“ -” ,主要是用于夜间的野外场合。

BIRD驻波比测试仪使用说明书

BIRD驻波比测试仪使用说明书 鸟牌驻波比测试仪菜单名录 一:Mode:主菜单 Measure Match:驻波分析(驻波比要求控制在1.5以内,1.5以上需要处理) Fault Location:故障定位(确定在几米处有好大的驻波,一般先处理接头处) Measure Power:能量分析(基本上不用) Utility:应用程序 二、Mode的子菜单 Measure Match:驻波分析 Save/Recall:保存/回放 Auto Scale:自动刻度(不要动它,不小心碰到了的话,要么重新设置要么以后每次测试看不到波形时再次点击) Limit:限制测试(一般设置在1.5) Test On:开启 Test OFF:关闭 Test Aud:自动 HOLD/RUN:测试运行与测试驻留之间切换 Print:打印 Fault Location:故障定位 Save/Recall:保存/回放 Auto Scale:自动刻度 Limit:限制测试 Test On:开启 Test OFF:关闭 Test Aud:自动 HOLD/RUN:测试运行与测试驻留之间切换 Print:打印 三:Mode/Measure Match/Config:驻波分析的设置 Freq:频率设置 Start:开始频率 Stop:终止频率

Center:中心频率 Span:带宽 Band List:波段列表 Scale:刻度及单位设置 Min:最小值 Max:最大值 Auto Scale:自动刻度 Units:单位 Cbl Loss:线损(一定要断开天线) Rtn Loss:回波损耗 VSWR:电压驻波比 Disp:显示(Graph Display 图形显示管) Envelope:包络线 Minimum:最小刻度 Maximum:最大刻度 Limit Line:限制线(限制线用于帮助使用者识别数据是否达到指标) Cable Loss:线损测试/取消线损测试(测量线损时,被测线的远端应该断开)四:Mode/Measure Match或Fault Location /Calibrate:校准Open:开路标准 Short:短路标准 Load:50欧姆负载 ※每次重新设置参数之后都要进行校准,校准器的三个接口分别校准

最新m409 m527短波天线使用说明书资料

M-409、M-527短波天线使用说明书 M-409短波天线是一款工作在3.5MHz、7 MHz、14 MHz、21 MHz、29 MHz的五波段缩短型短波天线,3.5MHz、7 MHz、21 MHz共用一对振子,14 MHz、29 MHz 用一对振子,最长的一对振子长度小于20米,因此适合在较小的场地、空间工作。 而M-527短波天线则是一款工作在业余黄金频段的7 MHz、14 MHz、21 MHz 三波段缩短型短波天线,只用一对振子长度约10米。 1. M-409、M-527短波天线线圈及BALUN的使用建议 因成都没有北方严寒,南方的酷暑,所以M-409、M-527没有经过严格的考验,为了避免灾难的发生,请注意以下几点。 (1)水平架设时,请用撑竿给BALUN支撑。 (2)倒V架设时,请别用振子当拉绳。 (3)请别把振子绷得像弓弦一样紧。 (4)请用绝缘板给BALUN做一个拉力扩展板。 (5)在刮大风,用较粗的导线做振子,严寒的冬季天线上结有冰凌时,线圈会承受不住巨大的拉力而损坏,请用绝缘板为陷波线圈做一个拉力扩展板,分担线圈承载的拉力。 2.天线导线的选择 理论上,任何能够支撑住本身重量的导线都可用于制作天线。为了使天线能

正常工作,在选择导线时,应考虑到:“在有拉力时,这种线会不会变长,从而改变它的频率呢?冬天结了冰之后,它能否经得住?它的绝缘层是否容易坏?”另外,应该避免使用细导线,因导线越细,天线对频率的变化就越敏感。 因此,天线导线不仅必须有抗拉的特性,而且还必须经得起冰的重力和狂风的袭击。在选择制作天线的导线时,请大家记住下面几条原则: (1)粗导线比细导线好; (2)绝缘导线比裸导线好; (3)硬铜线比软铜线好; (4)多股导线比单股导线好(射频电流只沿导线的外表层传导)。 3.M-409、M-527短波天线架设前的准备 感谢您使用M-409、M-527短波天线,天线各部分请见图。 M-409、M-527各波段的振子长度分别是 M-409天线:A段3.7m (M-527天线J段3.7m)2根,B段4.2m (M-527天线K段0.8m )2根,C段2.8m (M-527天线L段1.4m)2根,D段2.8m 2根,E 段1.4m 2根,以上包括打结、折返等安装尺寸。再用与振子一样的导线6根(M-527

常用的几类天线的优缺点

常用的几类天线的优缺点 木雨 2014-11-14 07:04:16 因各位对天线的认识不同,所以这里简单介绍一下我们最常用的几类天线的优缺点,供大家参考!并对广大HAM比较典型的问题作解答: 第一、让我们来认识一下什么天线适合我们,我们最常用的天线就是偶极天线DP(dipole antenna)、其次就是垂直接地天线GP(Ground Plane Antenna),还有长线天线(Longwire ANT)、八木天线(YAGI)等。。DP天线架设简单、有着极高的效率和信噪比适合中近程距离通讯的入射仰角,和接近8字形的辐射波辨,成本最低所以是使用最普遍的一种天线。GP天线有着全向并且低入射仰角的优点适合DX 越洋通信。长线天线配合自动天调或者手动天调是一种效率接近60%的一种天线,适合没有空间架设短波天线的一种补充。八木天线有着高增益的定向天线,非常适合DX远距离通讯的一款天线。 每一款天线都有着它的优点和缺点,比如DP有着极高的效率和信噪比但是它有方向性(虽然方向性并不强但是的确的方向性),GP天线有着全向辐射和低仰角的优点,但是因为是垂直架设底噪大就是GP的缺点。长线天线因为是不对称天线所以底噪相对也较大一些,效率稍低、但是优点就是配合天调不用修剪振子即可使用,长线天线只是没有办法架设短波天线的一种办法。八木天线有着极高方向性的天线,低仰角并且可以转向、可以说指到那打到那里,缺点造价高、要通过转动天线才不会漏掉弱信号。没有十全十美的天线,所以我们可以根据自身的环境和经济条件来选择适合自己的天线。 第二、天线频率越低波长越长,所以短波低波段的天线都是很长。标准全尺寸DP就是1/2波长并非一波长(很多新HAM不懂什么叫全尺寸),比如40米波段(7MHZ)全尺寸偶极天线全长就是20米,一对振子对应就是一个波段,如果要实现多波段就要增加振子。三波段全尺寸天线就要三对(6条振子),所以在城市我们几乎没有几个HAM家里有足够的空间来架设这么长的天线。所以才会用到陷波器、陷波器就是相当于一个开关作用。在你使用不同波段时天线陷波器会自动选择通或者阻断选择对应的振子,这样就可以在一对振子中实现多波段。但是陷波器都是由线圈组成所以会对后面的波段起到缩短作用,同时陷波器也会产生损耗,同时因为有缩短所以带宽相当全尺寸天线要窄一些和效率也要低一些。陷波器使用非常广泛,比如A3S A4S八木天线,还有CREATE 730V多波段正V天线,钻石CP6等垂直GP天线都是使用陷波器。带有陷波器的天线优点就是架设方便、并且实现了多波段,缺点就是因为使用了陷波器天线带宽要窄一些、效率也要低一些。在一条振子实现多波段陷波器是必不可少的,也是最方便的一种解决方案!比如本人原创的一款K-730天线其中21M 29M都是标准的全尺寸,只有14M和7M因为串有陷波器会产生缩短系数。但实际使用买过天线的HAM对天线效果都是满意的,K系列天线就是在效率和实现多波段取了一个择中点,即实现了多波段、架设又方便、效率又不会低。相对于铝管陷波器天线K系列天线成本是最低的,所以低廉的价格造就了K系列天线的极高性价比,这也是这个天线卖的最火的原因。就本人也没有想到会销量会超过1300付,有优点就会有缺点没有十全十美的天线,只有适合你的天线。 第三、关于天线的调整,有些新HAM说我没有驻波表,也没有天线分析仪可以调整好天线吗?驻波表和天分是我们玩业余无线电必备的,没有这些我们是无法调整天线,我们国产天分有BA5RW的AW07A还有大红点驻波表等,图示阻抗分析仪目前有BH7KVE开发的KVE-60A图示显示都是非常直观的、也是非常适合新老HAM使用。调整天线的关键不是调整驻波,而是调整天线的谐振点。天线可以看作是一个LC组成的谐振电路、振子就是L(电感)空间电场形成C(电容),天线高度变了环境变了空间电场也变了C也变了、所以谐振点会变。天线只要按要求架设后剩下要做的就是测谐振点,再修剪振子(振子就好比L电感)、减短了振子电感变小了LC谐振点就会上升,让谐振点落在我们工作的频率上调整即结束!扫描谐振点是调整天线的关键,因为天线架设好扫描天线谐振在什么频率上

M-2天线调谐器使用说明书

M-2天线调谐器使用说明书 一、简要介绍 感谢您选用M-2手动天线调谐器!烦请您仔细阅读本使用说明书,它会帮助您进行快速正确的连接与调谐,避免走一些弯路,浪费您的宝贵时间。 M-2手动天线调谐器是在保留了M-1手动天线调谐器所有功能的基础上增加了通过型双表头驻波比功率表、四路天线切换器、表盘照明灯接口的手动天线调谐器,在发射机工作时能实时监测天馈系统的驻波比、发射功率。 可切换三路同轴、一路端馈天线。专门设计绘制的驻波比、功率表表盘,使M-2手动天线调谐器的驻波、功率检测精度得到保证,它的适用范围更宽广、更美观、更实用。 二、基本技术性能介绍 型号:M-2天线调谐器 工作频段:80m波段、40m波段、30 m波段、20 m波段、 17 m波段、15 m波段、12m波段、10m波段 驻波比:优于1.5:1(视天线阻抗范围) 配接使用天线类型:非平衡式 接口形式:SL16型插座、天线接线柱 匹配天线阻抗范围:ANT 1、ANT 2、ANT 3:10 ~ 250 Ω WIRE天线接线柱:10 ~ 250 Ω(9:1巴仑旁路) 90 ~ 2250 Ω(9:1巴仑接入) 天线调谐器承载率:100W PEP 驻波比测量范围: 1 ~ 无穷大 最大功率测量范围:200W 调谐/测量射频功率:不小于1.5W 天线切换器:三路同轴、一路WIRE 接线柱直径:6mm

照明灯消耗电流:小于40mmA 整机外形尺寸:宽200mm×高90mm×深160mm (未含橡胶机箱脚及突出部分) 整机净重量约:1.9公斤(未包括包装纸箱) 三、旋钮、开关功能介绍 A. M-2天线调谐器的前面板旋钮功能介绍 01、TRANSMITTER 天调发射机侧调容,配合INDUCTANCE(天调调感)、ANTENNA(天调天线侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。0位电容量最大,10位电容量最小。 02、INDUCTANCE 天调调感,提供了A~K切换档位,可选择不同的电感量,配合 TRANSMITTER(天调发射机侧调容)、ANTENNA(天调天线侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。档位A电感最大,档位K电感最小。 03、ANTENNA 天调天线侧调容,配合INDUCTANCE(天调调感)、TRANSMITTER(天调发射机侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。0位电容量最大,10位电容量最小。

m1手动天调使用说明

M-1天线调谐器使用说明书 一、简要介绍 感谢您选用M-1手动天线调谐器!烦请您仔细阅读本使用说明书,它会帮助您进行快速正确的连接与调谐,避免走一些弯路,浪费您的宝贵时间。 M-1手动天线调谐器是继MP-1000、MP-2000手动天线调谐器之后推出的又一款定位于背包电台、便携式小功率电台、QRP电台使用的手动天线调谐器,它调谐范围宽、不消耗电能。为了便于携带和缩小体积,M-1手动天线调谐器舍去了一些与现今主流电台重复的驻波、功率检测功能。M-1手动天线调谐器设有两个旁路开关,可分别选择手动天线调谐器的旁路与接入、WIRE天线接线柱9:1BALUN的旁路与接入。选择接入9:1BALUN可将天调WIRE天线接线柱的匹配阻抗由10 ~ 250 Ω变换为90 ~ 2250 Ω,因此WIRE天线接线柱能适应10~ 2250 Ω的阻抗范围。 二、基本技术性能介绍 型号:M-1天线调谐器 工作频段:80m波段、40m波段、30 m波段、20 m波段、 17 m波段、15 m波段、12m波段、10m波段 驻波比:优于1.5:1(视天线阻抗范围) 配接使用天线类型:非平衡式 接口形式:SL16型插座、天线接线柱 匹配天线阻抗范围:SL16型插座:10 ~ 250 Ω WIRE天线接线柱:10 ~ 250 Ω(9:1巴仑旁路) 90 ~ 2250 Ω(9:1巴仑接入) 承载射频功率: 3.5~30MHz不大于100W PEP 接线柱直径:4mm 整机外形尺寸大小:宽130mm×高50mm×深110mm (未含橡胶机箱脚及突出部分) 整机净重量约:0.9公斤(未包括包装纸箱)

三、旋钮、开关功能介绍 A. M-1天线调谐器的前面板旋钮功能介绍 01、TRANSMITTER (发射机侧调容) 配合INDUCTANCE(调感)、ANTENNA(天线侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。0位电容量最大,10位电容量最小。 02、INDUCTANCE (调感) 提供了A~K切换档位,可选择不同的电感量,配合TRANSMITTER(发射机侧调容)、ANTENNA(天线侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。档位A电感最大,档位K电感最小。 03、ANTENNA (天线侧调容) 配合INDUCTANCE(调感)、TRANSMITTER(发射机侧调容)实现与天线的良好匹配,调谐这些旋钮可将驻波比调至最小。0位电容量最大,10位电容量最小。 B. M-1天线调谐器的后面板开关功能介绍 01、BYPASS / TUNE(调谐器) 选择:BYPASS

驻波仪操作说明书

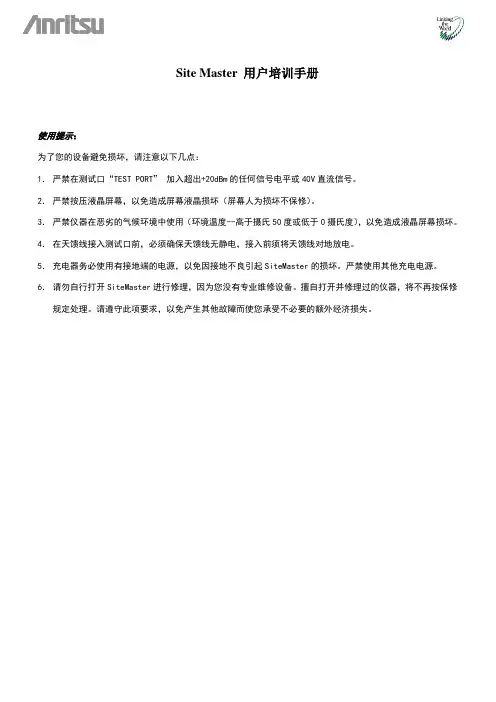

Site Master 用户培训手册 使用提示: 为了您的设备避免损坏,请注意以下几点: 1.严禁在测试口“TEST PORT”加入超出+20dBm的任何信号电平或40V直流信号。 2.严禁按压液晶屏幕,以免造成屏幕液晶损坏(屏幕人为损坏不保修)。 3.严禁仪器在恶劣的气候环境中使用(环境温度--高于摄氏50度或低于0摄氏度),以免造成液晶屏幕损坏。4.在天馈线接入测试口前,必须确保天馈线无静电,接入前须将天馈线对地放电。 5.充电器务必使用有接地端的电源,以免因接地不良引起SiteMaster的损坏。严禁使用其他充电电源。6.请勿自行打开SiteMaster进行修理,因为您没有专业维修设备。擅自打开并修理过的仪器,将不再按保修规定处理。请遵守此项要求,以免产生其他故障而使您承受不必要的额外经济损失。
