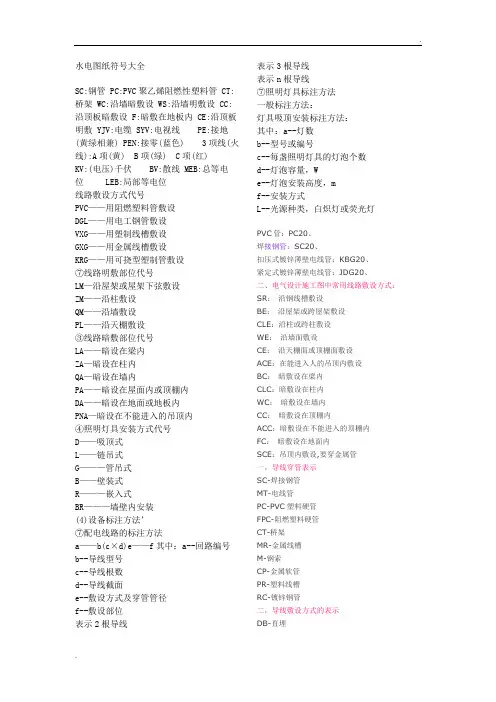

水电安装图纸符号
水电安装图纸符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
CE:沿顶板明敷
F:暗敷在地板内
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位
①线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
②线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：
a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条 2.5平方毫米直径的线)PC20
代表塑料管直径是20毫米的WC 代表暗敷在墙内CC
代表暗敷在屋面和顶板内FC
代表暗敷在地面或地板内BC 代表暗敷在梁内
YJV代表聚氯乙烯交联电缆(5*4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的
塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设
PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K
薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC
以上内容由同辉水电暖安装工程有限公司提供
