电阻电容单位换算法

电容的单位换算

1F=10^6uF=10^9nF=10^12pF

电容的基本单位用法拉(F)

表示1F=10^3mF =10^6uF=10^12pF

1F＝1000000μF＝1000000000000pF

105= 1 μF=1000nF=1000000pF

104= 0.1 μF

103= 0.01 μF=10000PF

102= 0.001 μF =1000PF

224=0.22uF

F 法拉 mF毫法 uF微法 pF皮法

1F=1000mF

1F＝1000000uF

1uF＝1000nF

1uF＝1000000pF

[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是

瓦； U－系统电压，单位是伏； F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角； C－补偿电容，单位是法。进口电容的标识,基本单位,单位换算关系 <1>单位：基本单位为P，辅助单位有G，M，N。换算关系为：<1G=1000μF><1M=1μF=1000PF> <2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。数码后缀J（5%）、K（10%）、M（20%）代表误差等级。如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH 频率的具体换算关系 1MHz=1000000Hz,1MHz就是10的6次方Hz。 1KHz=0.001MHz。1KHz 就是1000Hz

电容 10n就是10的n次方以上关系可以表示为1uF=103nF=106pF 其中：1法拉=103毫法=106微法=109纳法=1012皮法电容识别及单位换算《电容识别》上图举出了一些例子。其中，电解电容有正负之分，其他都没有。电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf 在使用中，还经常见到单位：nf。1uf=1000nf 1nf=1000pf 电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。还有的例如：10n，即0.01uf；33n，即0.033uf。后面的63是指电容耐压63v. 三、数学计

数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。 1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。 a、数标法主要用于贴片等小体积的电路，如： 472 表示 47×100Ω（即4.7K）；104则表示100K 二、电容识别 1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、电容识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法 3 种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=10 3毫法=10 6微法=10 9纳法=10 12皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前

两位表示有效数字，第三位数字是倍率。如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 3、电容容量误差表符号 F G J K L M 允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 2. [capacitor；condenser]：电容器的俗称概述定义：电容（或称电容量[4]）是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。电容的符号是C。 C=Q/U 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。相关公式：一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。）电

容器的电势能计算公式：E=CU^2/2=QU/2 多电容器并联计算公式：C=C1+C2+C3+…+Cn 多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn 多电容器并联相加串联 C=(C1*C2*C3)/(C1+C2+C3) [编辑本段] 电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。第一部分：名称，用字母表示，电容器用C。第二部分：材料，用字母表示。第三部分：分类，一般用数字表示，个别用字母表示。第四部分：序号，用数字表示。用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电容分类一、按照功能 1.名称：聚酯（涤纶）电容符号：（CL）电容量：40p--4μ额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路 2.名称：聚苯乙烯电容符号：（CB）电容量：10p--1μ

《电容识别》上图举出了一些例子。其中，电解电容有正负之分，其他都没有。电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf 在使用中，还经常见到单位：nf。1uf=1000nf 1nf=1000pf 电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。还有的例如：10n，即0.01uf；33n，即0.033uf。后面的63是指电容耐压

63v. 三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。

电容器容量换算： 1、N(毫微法)表示 1n=1000P 10n=0.01μ 100n=0.1μ新艺图库例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf 3、直接标注法： 0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算 4、用乘方数表示： 10 10+无=10P 101 10+0=100P 102 10+00=1000P 103 10+000=0.01 104 10+0000=0.1 105 10+00000=1μ前2位为容量。第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf 838电子 5、用符号表示：这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。它的容量单位一般都是μf级的。表示字符容量单位μf 表示字符容量单位μf 0R1 0.1μf 100 10μf R15 0.15μf 150 15μf R22 0.22μf 220 22μf R33 0.33μf 330 33μf R39 0.39μf 390 39μf R47 0.47μf 470 47μf R56 0.56μf 560 56μf R68 0.68μf 680 68μf R82 0.82μf 820 82μf 010 1μf 101 100μf 1R5 1.5μf 151 150μf 2R2 2.2μf 221 220μf 3R3 3.3μf 331 330μf 3R9 3.9μf 391 390μf 4R7 4.7μf 471 470μf 5R6 5.6μf 561 560μf 6R8 6.8μf 681 680μf 8R2 8.2μf 821 820μf 电容器误差精度值代号标识法：电容误差值 A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50% 电容器耐压值标示方法：电容耐压等极：16V﹑25V ﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压，实际的电容有的电容器耐压值只写上"1250" 不

写1250V 。下面竖外公司电容器耐压表示识别方法：符号耐压值V 符号耐压值V 符号耐压值V 符号耐压值V 符号耐压值V 符号耐压值V 0A 1.0V 0B 1.25V 0C 1.6V 0D 2.0V 0E 2.5V 0F 3.15V 1A 10V 1B 12.5V 1C 16V 1D 20V 1E 25V 1F 31.5V 2A 100V 2B 125V 2C 160V 2D 200V 2E 250V 2F 315V 3A 1000V 3B 1250V 3C 1600V 3D 2000V 3E 2500V 3F 3150V 4A 10000V 4B 12500V 4C 16000V 4D 20000V 4E 25000V 4F 31500V

电阻换算方法

电阻定义：在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质。电阻元件是对电流呈现阻碍作用的耗能元件。电阻单位换算： (1)、电阻单位为欧姆,符号为”Ω”. (2)、单位换算:1M Ω= 1000Ω= 1000000Ω (3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。一般电阻:误差值为±5%；其表示码为三码例:103 精密电阻: 误差值为±1%；其表示码为四码例:1002 (4)、换算规则如下: 一般电阻精密电阻数值(AB)×10n= 新晨阳电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%); 例:103=10×=10kΩ±5%； 1003=100× =100kΩ±1% (5)、阻值换算的特殊状况： a、当n=8或9时,10的次方数分别为-2或-1，即或。 b、当代码中含字母“R”时，此“R”相当于小数点“?”。例:4R3=4.3Ω±5%； 69R9=69.9Ω±1% (6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。

导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，音译成拼音读作ōu mī ga )，1Ω=1V/A。比较大的单位有千欧（k Ω）、兆欧（MΩ）（兆=百万，即100万）。他们的换算关系是： 1TΩ=1000G Ω；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω（也就是一千进率）则 1MΩ=1000000Ω

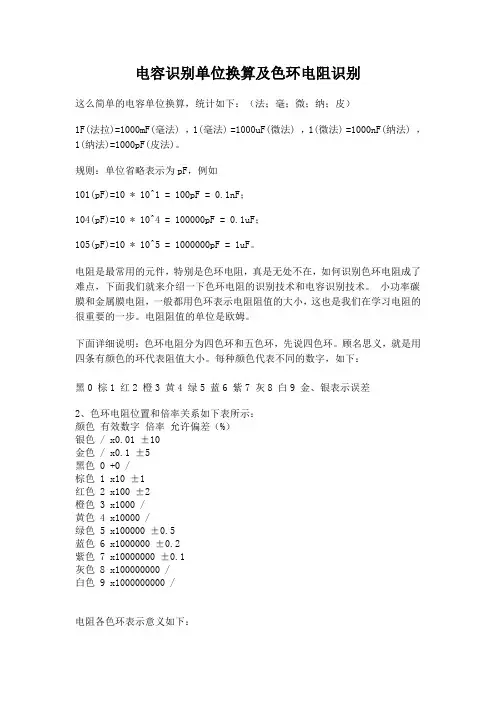

色环电阻识别及电容识别单位换算作者:佚名来源:本站原创点击数:14361 更新时间：2007年12月18日【字体：大中小】电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆。下面详细说明：色环电阻分为四色环和五色环，先说四色环。顾名思义，就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差 2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 / 电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。例如：电阻色环识别：棕绿红金第一位：1；第二位：5； 10的幂为2（即100）；误差为5% 即阻值为：15X100=1500欧=1.5千欧=1.5K 如果有不明白，请多看https://www.360docs.net/doc/0b19483990.html, 的其他单片机学习方面的资料。还有精确度更高的“五色环”电阻，用五条

色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕 <色环电阻识别图> 前三位数字是：472 第四位表示10的3次方，即1000 阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。在以后制作中遇到了再作介绍

电感单位换算法

电感（L）的基本单位：亨 (H)、毫亨(mH)、微亨 (μH)、纳亨（nH），他们的换算关系为：1H=1000mH=10^6μH=10^9nH。换算：数值X10的n次方如103 即为10X10的三次方nh 为10μh

电容的单位换算及值的计算方法

1法拉 = 10E3毫法 = 10E6微法 = 10E9纳法 = 10E12皮法

标号为AAX的电容的值的计算方法：

AAX ＝ AA x（10的X次方）pF

比如105 ＝ 10 x 100000 pF ＝1000000pF= 1 uF

223 ＝ 22 x 1000 ＝ 22000pF ＝ 0.022uF

电阻

(1)、电阻单位为欧姆,符号为”Ω”.

(2)、单位换算:1MΩ= KΩ= Ω

(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻:误差值为±5%；其表示码为三码例:103

精密电阻: 误差值为±1%；其表示码为四码例:1002

(4)、换算规则如下:

一般电阻精密电阻

数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);

例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%

(5)、阻值换算的特殊状况：

a、当n=8或9时,10的次方数分别为-2或-1，即或。

b、当代码中含字母“R”时，此“R”相当于小数点“?”。

例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%

电容电阻常识

一﹑

1﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫叫阻器﹐即通常所称的电阻。电阻R在数值上

等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。

2﹒种类﹕

a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。其中常用的为碳膜电阻﹐而水泥电阻则常用于大功率电器中或用作负载。

b 按功率大小可为1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑2w等。

c 按阻值表示法又可分为数字表示法及色环表示法。

d 按阻值的精密度又可分为精密电阻(五环)和普通电阻(四环)。精密电阻通常在Z轴表中用“F”表示。

3﹒电阻的单位及换算﹕

a 电阻的单位﹕我们常用的电阻单位为千欧(KΩ)兆欧(MΩ)﹐电阻最基本的单位为欧姆(Ω)

b 电阻的换算﹕1MΩ = 1000KΩ = 106Ω 1Ω = 10-3 KΩ = 10-6 MΩ

4﹒电阻的电路符号及字母表示﹕

a 电路符号﹕我们常用的电路符号有两种﹕或

b 字母表示﹕R

5﹒电阻的作用﹕阻流和分压。

6. 电阻的阻值辨认﹕由于电阻阻值的表示法有数字表示法和色环表示法两种﹐因而电阻阻值的读数也有两种﹕

a 数字表示法﹕此表示法常用于CHIP组件中。辨认时数字之前两位为有效数字﹐而第三位为倍率。例如﹕ 334表示﹕33×104Ω=330 KΩ 275表示﹕27×105Ω=2.7 MΩ

b.色环表示法﹕

第一、二环颜色：黑棕红橙黄绿蓝紫灰白

代码： 0 1 2 3 4 5 6 7 8 9

第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2

第四环：金：土5％银：土10％

（a）.以上为四环电阻的色环及表示相应的数字﹐其中第一﹑二环为有效数字﹐第三环为倍率﹐第四环为误差。

（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色)例如﹕红棕红棕棕阻值为 212×101Ω=2.12 KΩ±1﹪

7.电阻数字表示法与色环表示法的相互运算﹕

a 7.6 KΩ±5﹪用色环表示为﹕紫蓝红金。

b 7.61 KΩ±1﹪用色环表示为﹕紫蓝棕棕棕。

c 820 KΩ用四环及五环表示(四环误差为金﹐五环误差为棕) 四环﹕灰红黄金﹔五环﹕灰红黑橙棕

二﹑电容﹕

1﹒种类﹕按极性可分为有极性电容和无极性电容。其中常用的有极性电容为电解电容和钽质电容。无极性电容常用的有陶瓷电容(又称瓷片电容)和塑料电容(又称麦拉电容)。

2﹒电容的电路符号及字母表示法﹕

(1) 电容的电路符号有两种﹕

为有极性电容为无极性电容

(2) 电容字母表示﹕C

(3) 电容的特性﹕隔直通交。

(4) 作用﹕用于贮存电荷的组件﹐贮存电量充值放电﹑滤波﹑耦合﹑旁路。

3﹒电容的单位及换算公式﹕

a 电容的单位﹕基本单位为法拉(F)。常用的有微法(UF)﹑皮法(PF)。

b 换算公式﹕1F=103MF=106UF=109NF=1012PF

4﹒电解电容(EC)的参数﹕电解电容有三个基本参数﹕容量﹑耐压系数﹑温度系数﹐其中10UF为电容容量﹐50V为耐压系数﹐105℃为温度系数。电解电容的特点是容量大﹑漏电大﹑耐压低。按其制作材料又分为铝电解电容及钽质电解电容。

前者体积大﹐损耗大﹐后者体积小﹐损耗小﹐性能较稳定。极性区分﹕长脚为正﹐短脚为负﹔负极有一条灰带。常用单位为UF级。

5﹒陶瓷电容﹕(CC)

陶瓷电容标示：其中有一横的50V﹐二横的为100V﹐而没有一横的为500V。

换算223J电容为﹕22×103PF=0.022UF “J”表示误差。

6﹒塑料（麦拉）电容﹕(MC)

常用的麦拉电容其表示法如104J表示容量为0.1UF﹐J为误差﹐100V为耐压值。

7﹒色环电容(卧式)电容﹕

材料一般为聚脂类﹐体积较小﹐数值与电阻读法相似﹐但后面单们为PF。例如﹕

(1) 棕红黄银容量为0.12UF 误差为﹕±10％

(2) 棕红金容量为0.12UF

色环电容与色环电阻的区别﹕色环电容本体底色一般为淡黄色或红色﹔中间部分又两端略高﹐而色环电阻一般两端隆起﹐中间部分略低。

8﹒电容常用字母代表误差﹕B: ±0.1﹪C: ±0.25﹪D: ±0.5﹪F: ±1﹪

G: ±2﹪J: ±5﹪K: ±10﹪M: ±20﹪N: ±30﹪Z:+80﹪-20﹪。

三﹑电感﹕

1﹒用字母L表示﹐在电路中的符号为﹕

2﹒电感的单位﹕最基本的单位为亨利(H)﹐常用的有毫亨(MH)﹐微亨(UH) 3﹒换算公式为﹕1H=101MH=106UH

4﹒电感数值的认法与电阻类似﹐但后面的单位为UH。

四﹑二极管﹕

1﹒组成﹕由单一的PN结组成。

2﹒类型﹕常用的二极管有整流﹑稳压﹑发光二极管。

3﹒电路符号及字母表示﹕

整流二极管(D) 稳压二极管(ZD) 发光二极管(LED)

五﹑三极管﹕

1﹒三极管的种类﹕PNP型和NPN型图型为﹕

c c

b b

e e

(NPN型) (PNP型)

2﹒三极管的极性﹕基极(b) 发射极(e) 集电极(c)。

3﹒三极管的作用﹕放大及开关。

4﹒符号﹕Q

六、集成块(Integrated Circuit 即IC)

1)定义:将晶体管电阻及电容等组件按电路的要求.共同制作在一块硅或绝缘体基片上然后封装而成的电路结构叫集成块.

2)作用:与晶体管的作用一样(作放大振荡储存记忆自动控制等)

3)集成块(IC)脚位识别:

一块IC平放先找出O或缺口从左边第一脚起然后逆时针数即先从左到右再

从右到左.

4)集成块的代号及种类

代号:U或IC

种类:功放中放振荡储存记忆.

七．贴片组件代码

CHIP组件的规格﹕名称(英制) 名称(公制) L W

0402 1005 1.0mm × 0.5mm

0603 1608 1.6mm × 0.8mm

0805 2125 2.0mm × 1.25mm

1206 3216 3.2mm × 1.6mm

1210 3225 3.2mm × 2.5mm

功率电阻换算公式电流I，电压V，电阻R，功率W，频率F W=I的平

方乘以R V=IR W=V的平方除以R 电流=电压/电阻功率=电压*电流*

时间电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR 电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR W=V

的平方除以R 电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦特）之间的关系是：V=IR，N=IV =I*I*R, 或也可变形为:I=V/R,I=N/V等等.但是

必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其

它情况不适用.如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的

换算关系电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I,

P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 就记得这一些了，不知还有没有还有P=I2R

P=IU R=U/I 最好用这两个；如电动机电能转化为热能和机械能。电流符号: I

符号名称: 安培（安）单位: A 公式: 电流=电压/电阻 I＝U/R 单位换算: 1MA

（兆安）=1000kA（千安）=1000000A（安） 1A（安）=1000mA（毫安）=1000000

μA（微安）单相电阻类电功率的计算公式= 电压U*电流I 单相电机类电功率的

计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式=

1.732*线电压U*线电流I （星形接法） = 3*相电压U*相电流I（角形接法）三

相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形电

流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I

P=U2/R,R=U2/P 就记得这一些了，不知还有没有还有P=I2R ⑴串联电路 P（电

功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电流处处相等 I1=I2=I

总电压等于各用电器两端电压之和 U=U1+U2 总电阻等于各电阻之和 R=R1+R2

U1：U2=R1：R2 总电功等于各电功之和 W=W1+W2 W1：W2=R1：R2=U1：U2 P1：

P2=R1：R2=U1：U2 总功率等于各功率之和 P=P1+P2 ⑵并联电路总电流等于各

处电流之和 I=I1+I2 各处电压相等 U1=U1=U 总电阻等于各电阻之积除以各

电阻之和 R=R1R2÷（R1+R2）总电功等于各电功之和 W=W1+W2 I1：I2=R2：R1 W1：W2=I1：I2=R2：R1 P1：P2=R2：R1=I1：I2 总功率等于各功率之和 P=P1+P2

⑶同一用电器的电功率①额定功率比实际功率等于额定电压比实际电压的平

方 Pe/Ps=(Ue/Us)的平方 2．有关电路的公式⑴电阻 R ①电阻等于材料密

度乘以（长度除以横截面积） R=密度×（L÷S）②电阻等于电压除以电流 R=U

÷I ③电阻等于电压平方除以电功率 R=UU÷P ⑵电功 W 电功等于电流乘电

压乘时间 W=UIT（普式公式）电功等于电功率乘以时间 W=PT 电功等于电荷乘

电压 W=QT 电功等于电流平方乘电阻乘时间 W=I×IRT（纯电阻电路）电功等

于电压平方除以电阻再乘以时间 W=U?U÷R×T（同上）⑶电功率 P ①电功率等于电压乘以电流 P=UI ②电功率等于电流平方乘以电阻 P=IIR（纯电阻电路）③电功率等于电压平方除以电阻 P=UU÷R(同上) ④电功率等于电功除以时间 P ＝W：T ⑷电热 Q 电热等于电流平方成电阻乘时间 Q=IIRt（普式公式）电热等于电流乘以电压乘时间 Q=UIT=W（纯电阻电路功率=1.732*额定电压*电流是三相电路中星型接法的纯阻性负载功率计算公式功率=额定电压*电流是单相电路中纯阻性负载功率计算公式 P=1.732×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I 单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法） = 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形接法） = 3*相电压U*相电流I*功率因数COSΦ（角形接法）三相交流电路中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。电功率计算公式：在纯直流电路中：P=UI P=I2R P=U2/R 式中：P---电功率（W），U---电压（V）， I----电流（A）， R---电阻（Ω). 在单相交流电路中：P=UIcosφ式中：cosφ---功率因数, 如白炽灯、电炉、电烙铁等可视为电阻性负载，其 cos φ=1 则 P=UI U、I---分别为相电压、电流。在对称三相交流电路中，不论负载的连接是哪种形式，对称三相负载的平均功率都是： P=√3UIcosφ式中：U、I---分别为线电压、线电流。 cosφ ---功率因数，若为三相阻性负载，如三相电炉， cosφ=1 则P=√3UI。
