电线电缆检验规程

第一部分：产品例行试验

1 范围

本规程规定了电缆产品例行试验的定义、总要求、产品执行标准、试验项目、试验指标要求以及判定准则。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3048-1994 电线电缆电性能试验方法

GB/T 3956-1997 电缆的导体

GB 5023-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆

GB 9330-1988 塑料绝缘控制电缆

GB/T 12706-2002 额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件

GB 12527-1990 额定电压1kV及以下架空绝缘电缆

GB 14049-1993 额定电压10kV、35kV架空绝缘电缆

GB/T 19666-2005 阻燃和耐火电线电缆通则

JB/T 8734-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线

Q/12BJ 4881-2005 额定电压1kV、10kV钢芯铝绞线线芯架空绝缘电缆

Q/12BJ 4973-2005 额定电压0.6/1kV挤包绝缘电力电缆

Q/12BJ 4977-2005 额定电压450/750V及以下交联聚乙烯绝缘控制电缆

Q/12BJ 5139-2003 额定电压450/750V及以下交联聚乙烯绝缘电缆

Q/12BJ 5142-2003 额定电压0.6/1kV及以下塑料绝缘金属屏蔽电力电缆

Q/12BJ 5145-2003 额定电压450/750V及以下聚氯乙烯绝缘金属屏蔽钢带铠装控制电缆

3 定义

例行试验（试验代号R），由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。

4 总要求

4.1 例行试验应在每一个电缆制造长度上进行。

4.2 例行试验应在环境温度下进行。

5 额定电压1kV和3kV电力电缆

5.1 产品执行标准

GB/T12706.1-2002《额定电压1kV 到35kV 挤包绝缘电力电缆及附件第1部分：额定电压1kV 和3kV 电缆》

Q/12BJ 4973-2005 《额定电压0.6/1kV 挤包绝缘电力电缆》

Q/12BJ 5142-2003 《额定电压0.6/1kV 及以下塑料绝缘金属屏蔽电力电缆》 GB/T 19666-2005 《阻燃和耐火电线电缆通则》 5.2 例行试验项目

表1 1kV 和3kV 电力电缆例行试验项目

5.3 试验指标要求 5.3.1 20℃导体直流电阻

应对所有导体进行测量，如果有同心导体也应包括在内，试验结果应不超过附录A(标准的附录)规定的相应的最大值。 5.3.2 交流电压试验

试验电压为2.5U

0+2kV （见表2），持续5min ，试验结果：绝缘应无击穿。

20℃时交联聚乙烯绝缘电力电缆绝缘电阻应不小于2000MΩ.km 。 20℃时聚氯乙烯绝缘电力电缆绝缘电阻应符合表3规定。

表3 20℃聚氯乙烯绝缘电力电缆绝缘电阻值

6 额定电压6kV 到35kV 挤包绝缘电力电缆

6.1 产品执行标准

GB/T12706.2-2002 《额定电压1kV 到35kV 挤包绝缘电力电缆及附件第2部分：额定电压6kV 到30kV 电缆》

GB/T12706.3-2002 《额定电压1kV 到35kV 挤包绝缘电力电缆及附件第3部分：额定电压35kV 电缆》

GB/T 19666-2005 《阻燃和耐火电线电缆通则》 6.2 例行试验项目

表4 额定电压6kV到35kV挤包绝缘电力电缆例行试验项目

6.3 试验指标要求

6.3.120℃导体直流电阻

应对所有导体进行测量，如果有同心导体也应包括在内，试验结果应不超过附录A(标准的附录)规定的相应的最大值。

6.3.2交流电压试验

试验电压为3.5U0kV（见表5），持续5min，试验结果：绝缘应无击穿。

6.3.3 局部放电试验

多芯电缆所有绝缘线芯都要进行试验，电压施加在每一根导体和金属屏蔽之间，施加电压为2U0（见表6），试验结果：局部放电量不超过5pC。

7 塑料绝缘控制电缆

7.1 产品执行标准

GB9330-88《塑料绝缘控制电缆》

Q/12BJ 4977-2005 《额定电压450/750V及以下交联聚乙烯绝缘控制电缆》

Q/12BJ 5145-2003 《额定电压450/750V及以下聚氯乙烯绝缘金属屏蔽钢带铠装控制电缆》GB/T 19666-2005 《阻燃和耐火电线电缆通则》

7.2 例行试验项目

表7 控制电缆例行试验项目

7.3 试验指标要求

7.3.1交流电压试验

试验电压为3000V，持续5min，试验结果：绝缘应无击穿。

7.3.2交货长度

应符合生产计划单的要求。

7.3.3 室温下绝缘电阻试验

20℃时交联聚乙烯绝缘控制电缆绝缘电阻应不小于1000MΩ.km。

20℃时聚氯乙烯绝缘控制电缆绝缘电阻：标称截面1.5mm2及以下不小于40MΩ.km，标称截面2.5mm2及以上不小于10MΩ.km。

8 1kV及以下架空绝缘电缆

8.1 产品执行标准

GB12527-90 《额定电压1kV 及以下架空绝缘电缆》

Q/12BJ 4881-2005 《额定电压1kV 、10kV 钢芯铝绞线线芯架空绝缘电缆》 8.2 例行试验项目

8.3 试验指标要求 8.3.1 20℃导体直流电阻

应不超过附录A(标准的附录)规定的相应的最大值。 8.3.2 交流电压试验

电缆应能经受3500V ，1min 的电压试验，绝缘不击穿。

注：单芯电缆应浸在室温水中1h 后进行。

8.3.3 交货长度

应符合生产计划单的要求。 9 10kV 和35kV 架空绝缘电缆

9.1 产品执行标准

GB14049-92 《额定电压10kV 、35kV 架空绝缘电缆》

Q/12BJ 4881-2005 《额定电压1kV 、10kV 钢芯铝绞线线芯架空绝缘电缆》 9.2 例行试验项目

表9 10kV 、35kV 及以下架空绝缘电缆例行试验项目

注：仅适用于无绝缘屏蔽电缆；仅使用于有绝缘屏蔽的10kV 电缆。

9.3 试验指标要求 9.3.1 20℃导体直流电阻

应不超过附录A(标准的附录)规定的相应的最大值。 9.3.2 交流电压试验

在室温下，将电缆浸于水中不少于1h 后施加表10所规定的电压，维持

1min ，电缆应不击穿。

表10 10kV 、35kV 架空绝缘电缆交流试验电压在室温下，将电缆浸于水中不少于1h ，施加80～500V 直流电压，稳定时间不小于1min ，且不大于5min 。电缆的绝缘电阻应不小于表11规定值。

表11 10kV 、35kV 架空绝缘电缆绝缘电阻

9.3.4局部放电试验

试验在浸入水中的成盘电缆上进行，施加交流电压9kV，电缆放电量应不大于10pC。

10 判定准则

例行试验的结果应符合内控标准和相应产品标准的要求。

如果任一个试验项目的结果不符合本规程的要求，则认为该盘电缆不合格。

电线电缆_试验方法

绪论随着国民经济的发展，电气化、自动化日益发达，近年来我国，发电量、高等级、容量，输送距离都有巨大增长。各种特殊的用电要求不断提出，这不但对电线电缆的生产数量提出高的要求，而且对电线电缆的性能、品种也提出了多样化的要求。但有很多种类的电缆只能理论上设计出来，在实际生产中由于工艺、原材料的选择等存在问题使得生产出来的线缆达不到其性能的要求；还有一个重要的原因是：在敷设安装及长期的运行过程中也会出现一些不能满足性能要求的现象。为了能进一步普及和提高电线电缆的生产和运行水平,保证产品质量,保证电网的安全运行,满足经济发展对电线电缆提出更高更新的要求，无论是科研单位还是生产厂家必须对电线电缆进行性能的检测，及时发现缺陷，进一步减少经济损失。对电线电缆的检测国外都有标准明确的规定：最具权威是国际电工委员会（IEC），国际标准委员会；不同的国家有不同的国标（GB）、行业标准（JB、MT、SH等）、地方标准。但实质是对电线电缆产品进行性能检验，生产出性能更好、更高运用到实际中。电线电缆性能的检测主要是通过试验的方法进行验证是否满足其性能的要求；试验包括：型式试验、例行试验和抽样试验。电线电缆的检测是一个世界性的课题，检测技术的发展经历了一个漫长的过程；在国外，六十年代末期英国首先研制出了世界上第一台电缆故障闪测仪。我国在七十年代初期由电子科技大学（原西北电讯工程学院）和供电局联合研制出了我国第一台贮存示波管式电缆故障检测仪DGC—711，后来又相继推出了改进型仪器。由于我国基础工业及电缆制造水平的滞后，使得电缆故障率普遍较高，反而促进了电缆测试技术在我国得到了较大的发展和突破。国检测方面处于领先地位的电缆研究所和高压研究所；电线电缆行业中对中低压电缆的性能检测方面相对较为完善，而在高压方面还存在不少空白，需要继续投入资金引进国外先进设备填充这一空白。展望未来，有许多工作等待我们去做，让我们携起手来，共同努力，为发展电线电缆性能检测做出贡献。本论文主要论述35kV及以下塑力缆的性能检测，检测的试验项目包括：型式试验、例行试验和抽样试验。由于电压等级不同，故所做的试验及要求也不尽相同；本文采用对比论述，把35kV及以下塑力缆的性能检测分为：1～3kV，6kV～35kV两部分。论述的主要容包括下列几方面：型式试验：试验所引用的标准、试验项目、试验条件、试验原理和试验结果的分析以及试验注意事项；侧重点在电气性能试验。例行试验和抽样试验：试验所引用的标准、和验项目。

电力电缆线路的预防性试验规程

电力电缆线路的预防性试验规程 Final approval draft on November 22, 2020

电力电缆线路的预防性试验规程 1.1对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。 1.2新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。 1.3试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。 1.4对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。 1.5耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。 1.6除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。 1.7对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。 1.8直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。 1.9运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。

电力安全工作规程完整版

电气安全工作规程二○一二年二月

目录 1 总则 (3) 2 高压设备工作的基本要求 (3) 2.1 一般安全要求 (3) 2.2 高压设备的巡视 (5) 2.3 倒闸操作 (5) 2.4 高压设备工作 (9) 3 保证安全的组织措施 (10) 3.1 电气设备上安全工作的组织措施 (10) 3.2 工作票制度 (10) 3.3 工作许可制度 (15) 3.4 工作监护制度 (15) 3.5 工作间断、转移和终结制度 (16) 4 保证安全的技术措施 (18) 4.1 电气设备上安全工作的技术措施 (18) 4.2 停电 (18) 4.3 验电 (19) 4.4 接地 (20) 4.5 悬挂标示牌和装设遮栏（围栏） (21) 5 线路作业时变电站和发电厂的安全措施 (23) 6 带电作业 (24) 6.1 一般规定 (24) 6.2 一般安全技术措施 (26) 6.3 等电位作业 (27) 6.4 带电断、接引线 (29) 6.5 带电短接设备 (30) 6.6 带电水冲洗 (31) 6.7 带电清扫机械作业 (33) 6.8 感应电压防护 (33) 6.9 高架绝缘斗臂车作业 (33) 6.10 保护间隙 (34) 6.11 带电检测绝缘子 (35) 6.12 低压带电作业 (35) 6.13 带电作业工具的保管、使用和试验 (36) 7 发电机、同期调相机和高压电动机的检修、维护工作 (40) 8 在六氟化硫电气设备上的工作 (43) 9 在停电的低压配电装置和低压导线上的工作 (45) 10 二次系统上的工作 (46) 11 电气试验 (50) 11.1 高压试验 (50) 11.2 便用携带型仪器的测量工作 (52)

电缆沟验收标准

电缆管沟验收质量标准一、电缆隧道（井）结构本体 1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。 2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。 3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。 4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。 5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等附属设施。 6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。 7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。二、电缆支架 1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。 2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。

电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。电缆支架横平竖直，无扭曲变形。 3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。 4、电缆支架全长必须有良好镀锌处理。热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。 5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。 6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。三、接地极与接地带１、严格按照设计要求的数量和位置布置接地极与接地带，规格及型号必须符合设计要求。２、内接地带与电缆支架、内接地带与外接地带及外接地带与接地极之间必须焊接牢固。接地带搭接长度不小于十公分，三面焊缝满焊，接地带与接地极、支架搭接，搭接部位两面或三面焊缝必须满焊；焊缝高度不小于6MM，无焊渣，无气孔，按设计图纸要求做好防腐处理。３、接地极应按设计要求埋入地下，如遇到岩石等地质条件，必须联系设计调整接地系统设计方案。 4、接地极与外接地带埋设完成后必须进行接地电阻测量，电阻值必须符合设计要求。

电力电缆线路敷设作业的安全要求

编号：SM-ZD-51911 电力电缆线路敷设作业的安全要求 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改

电力电缆线路敷设作业的安全要求简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2 2 施工准备 2.1 设备及材料要求： 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。

2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 2.2 2.2 主要机具： 2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件： 2.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 2.3.1.3 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。

电缆质量检验标准

4.1 4.1 保证项目： 4.1.1 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。检验方法：检查试验记录。 4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。检验方法：观察检查和检查隐蔽工程记录。 4.2 基本项目： 4.2.1 坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。 4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均能应符合施工规范规定。 4.2.3 电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆隐蔽工程记录及坐标图齐全、准确。检验方法：观察检查和检查隐蔽工程记录及坐标图。 4.3 电缆最小弯曲半径和检验方法应符合表2-1的规定。电缆最小弯曲半径及检验方法表2-1 项次项目弯曲半径检验方法 1 电缆最小允许弯曲半径油浸纸绝缘电力电缆单芯多芯≥20d≥15d尺量检查橡皮绝缘电力电缆橡皮或聚氯乙烯护套≥10d尺量检查裸铅护套≥15d 铅护套钢带铠装≥20d 塑料绝缘电力电缆≥10d 控制电缆≥10d 注：d为电缆外径。 5 成品保护 5.1 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。 5.2 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。 5.3 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。 5.4 室内沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。 5.5 电缆两端头处的门窗装好，并加锁、防止电缆丢失或损毁。 6 应注意的质量问题 6.1直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。施工负责人应加强检查。 6.2 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。应严格按规范和工艺要求施工。 6.3 油浸电缆要防止两端头封铅不严密、有渗油现象。应对施工操作人员进行技术培训，提高操作水平。 6.4 沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。电缆敷设时，应敷设一根整理一根，卡固一根。 6.5 有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理。 6.6 沿桥架或托盘敷设的电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。 6.7 防止电缆标志牌挂装不整齐，或有遗漏。应由专人复查。

电力电缆线路交接试验标准

电力电缆线路交接试验标准一、电力电缆的试验项目，包括下列内容： 1.测量绝缘电阻； 2.直流耐压试验及泄漏电流测量； 3.交流耐压试验； 4.测量金属屏蔽层电阻和导体电阻比； 5.检查电缆线路两端的相位； 6.充油电缆的绝缘油试验； 7.交叉互联系统试验。注：①橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7条进行。当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验； ②纸绝缘电缆试验项目应按本条第1、2和5条进行； ③自容式充油电缆试验项目应按本条第1、2、5、6和7条进行；二、电力电缆线路的试验，应符合下列规定： 1.对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地； 2.对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地； 3.对额定电压为0.6/1kV的电缆线路应用2500V绝缘电阻测试仪测量导体对地绝缘电阻代替耐压试验，试验时间1min。三、测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定： 1.耐压试验前后，绝缘电阻测量应无明显变化； 2.橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km； 3.测量绝缘用绝缘电阻测试仪的额定电压，宜采用如下等级： (1)0.6/1kV电缆:用1000V绝缘电阻测试仪。 (2)0.6/1kV以上电缆:用2500V绝缘电阻测试仪；6/6kV及以上电缆也可用5000V 绝缘电阻测试仪。 (3)橡塑电缆外护套、内衬套的测量:用500V绝缘电阻测试仪。四、直流耐压试验及泄漏电流测量，应符合下列规定： 1.直流耐压试验电压标准：

电工安全操作规程(大全)

电工安全操作规程（一） 1、运行、检查、检修电器设备，必须严格执行和遵守工南钢、电业安全工作规程，严格执行安全操作规程和制度。 2、电工应基本掌握电器安全知识，包括高压、低压、直流、交流电子技术等，必须持证操作，未经培训和考试不合格者不得独立操作。 3、大项目检查时，必须要工作处做好安全措施。 4、检查、维修电器设备时，应有人监护，严禁独立一人作业。 5、检查、维修设备时，必须严格遵守南钢的有关安全规定，办理有关手续后方可操作，切断电源，进行验电程序，挂上在检修中，严禁合闸”警示牌, 确认无电并采取短路接地措施；确认检修完毕，清理现场后，应由停电挂警告牌者取下，按程序恢复送电。 6、电工操作者和检修者在工作前，应验明劳保用品和工具是否符合绝缘安全要求，严禁侥幸作业。 7、凡需用行灯照明时，必须采用安全电压36V及以下。使用保险必须符合电业技术设计要求，严禁用不同规格、替用。 &一切电气设备的金属外壳和支架，必须有良好的安全保护装置。 9、对正在运行的电器设备，发生或未发生不正常现象一律不准带负荷拉、隔离开关。 0、电气设备的保护装置不得随意变动或拆除，不得更改其整定好的设计参数，必须定期做预防性检验及绝缘防护用品的预防性试验。 1、电工必须具备必要的电气安全救护，防火知识，掌握触电后的紧急救护法及电火灾扑救方法。 2、熟知电气用消防器材，电工随时可用会用。

3、一般情况下，在电器设备上工作均应停电后操作。必须带电作业时，要采取安全措施，按带电作业规程操作。 4、严格按电气设备的安装技术进行安装及维护。电线、电缆、母线等电板导接头处要拧紧，绝缘包扎好，严禁有松动或破损裸露的现象。 5、对于电气设备的裸露部位（带电体）或旋转部位设置安全防护或防护遮拦，并挂牌显示。 6、外线登高电工必须严格遵守高空作业安全规程。 7、高压停电送电，必须得到有关主管方面的指令，方可按工作票制度，工作许可制度，工作监护制度，进行操作，拉闸时必须两人，操作者应听取监护者发布逐条操作命令，操作人员再背读命令无误后再操作。 &谨防静电危害，做好静电安全措施，雷电时，禁止带电作业。 9、移动用电工具必须经南钢安检合格，并在有效期内使用。电工作业安全操作规程（二）、在电工作业时，可能产生的危险有害因素：触电、物体打击、高处坠落。未经过相关培训，持证上岗，不具备相关的安全知识。检修作业前未按规定办理相关的安全措施导致触电。不按电工规定的劳动用品穿戴（绝缘鞋等）导致触电。高处作业不带安全帽、安全带，使用的梯台不符合相关安全要求导致物体打击。带电作业导致触电。检修作业前未做工作标识，无安全措施，误送电导致触电。不使用应该使用的绝缘手套、绝缘棒、绝缘鞋等操作导致触电。（4）高处坠落、 (7) 在检修岗位不遵守相关岗位的安全规定，导致事故。 (8)

2021电力电缆工安全操作规程

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理）单位：___________________ 姓名：___________________ 日期：___________________ 2021电力电缆工安全操作规程

2021电力电缆工安全操作规程导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、岗位安全职责 1.1负责电力电缆施工常用仪器仪表的例行保养，对直流高压发生器、绝缘摇表、双臂直流电桥等定期进行检查、校验，并做好检查和保存好校验记录。 1.2负责电力电缆施工中的人员和试验仪器的完好无损。 1.3严格按安全技术交底和操作规程实施作业。 2、岗位任职条件 2.1接受过专门的专业安全技术及技能培训。 2.2持证上岗。 3、上岗作业准备 3.1接受安全技术交底，清楚其内容。 3.2作业前，检查电力电缆规格型号是否满足设计要求，制作电缆头工具准备是否齐全，检查喷灯油料或气是否满足施工需要。在添加燃油时严禁吸烟及接近明火，以免引起火灾。

3.3作业前认真检查各自操作项目的现场布置情况。 4、安全操作规程 4.1电缆支架起架较高或在斜坡上升起支架时，应设支架临时拉线。 4.2千斤顶底座应放在坚固、平坦的地面上，顶升时，电缆盘盘轮离开地面不得小于100mm。 4.3盘轴应水平，电缆盘应保持在两支架的中央。 4.4电缆盘的滚动方向应和盘上指示电缆盘绕方向一致。 4.5应从盘的上部出缆，且电缆盘有制动措施。 4.6人工抬放电缆时，每人负重应适度并应有统一指挥，施工人员应用同侧肩抬运，拐弯时应站在电缆外侧，下坡跨越沟渠和拐弯处应设防护人员。 4.7穿越管道、过障碍处应有专人负责。 4.8挖电缆沟时施工人员须保持3～5m的距离，不宜采用掏挖的方法，在铁路附近及站场附近开挖时，作业人员应向施工负责人了解地下电缆的用途、埋设位置，当深度距埋设位置0.4m时应小心开挖。 4.9在铁路沿线或穿越铁路时，挖出的土石和料具严禁侵入基本建筑限界，并应采取防止塌落的措施，穿越铁路时应采用顶管方法。

电线电缆验收要求及相关标准

电线电缆验收要求及相关标准一、电线进场验收标准 1.验收依据： 1.1《建筑电气施工质量验收规范》GB50303-2002； 1.2《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 2.1电线应有出厂质量证明文件：包括：合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书； 2.2电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间； 2.3生产厂家要有企业法人营业执照。 3.验收标准： 3.1电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩； 3.2检测电线线径和绝缘皮厚度（用卡尺或千分尺），参考数据见附表1；3.3测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测，阻值大于0.5MΩ； 3.4线芯不能松动； 3.5检测电线长度，将电线展开拉直用皮尺量，将实际长度和标识长度对比； 3.6称重，抽检整盘线的重量，参考数据见附表1。二、电缆进场验收标准 1.验收依据： 1.1《建筑电气施工质量验收规范》GB50303-2002； 1.2《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 2.1电缆应有出厂质量证明文件：包括：合格证、厂家检测报告；

2.2电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间； 2.3生产厂家要有企业法人营业执照、生产许可证。 3.验收标准： 3.1电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和米数；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩； 3.2检查线芯股数和单股线芯的直径； 3.3预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图。 3.4测量电缆绝缘皮的绝缘阻值，用1000V绝缘摇表摇测，阻值大于10MΩ。附表1： BV线的线径、参考重量及绝缘层厚度附表2：

电线电缆使用安装知识及验收规范

电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。第1.0.3条电缆线路的安装应按已批准的设计进行施工。第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。当产品有特殊要求时，并应符合产品的要求。第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备保管的专门规定。第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工序，尚应事先制定安全技术措施。第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

二、电缆线路安装前，建筑工程应具备下列条件： 1.预埋件符合设计，安置牢固; 2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束; 3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全; 4.电缆线路敷设后，不能再进行的建筑工程工作应结束; 5.电缆沟排水畅通，电缆室的门窗安装完毕。三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。第1.0.9条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。第1.0.10条对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。第1.0.11条电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。第二章运输与保管第2.0.1条在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。第2.0.2条运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。充油电缆至压力油箱间的油管应固定，不得损伤。压力油箱应牢固，压力指示应符合要求。

电力电缆线路预防性实验规程

电力电缆预防性实验规程 1、对电缆的主绝缘作直流耐压试验或测量绝缘电阻时应分别在每一相上进行。对一相进行试验或测量时其它两相导体、金属屏蔽或金属套和铠装层一起接地。 2、新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。 3、试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。 4、对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。 5、耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。 6、除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻如有疑问时必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min，停电超过一个月但不满一年的电缆线路，必须作50％规定试验电压值的直流耐压试验，加压时间1min，停电超过一年的电缆线路必须作常规的直流耐压试验。 7、对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。 8、直流耐压试验时应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除，如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。 9、运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。

电力电缆安全作业规程标准版本

文件编号：RHD-QB-K5031 （操作规程范本系列）编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 电力电缆安全作业规程标准版本

电力电缆安全作业规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1.范围本规定规定了公司电气人员在电力电缆作业时的安全管理 2.规范性引用文件 2.1《中华人民共和国安全生产法》 2.2《电力安全操作规程》GB26860-2011 2.3国家能源局《防止电力生产事故的二十五项重点要求》 2.4中国电力投资集团公司《电力生产安全工作规程》 3.术语与定义

电力电缆作业：电缆的敷设、制作及安装。 4.电力电缆作业安全作业规定 4.1开工前准备工作： 4.1.1应编制施工方案及“三措”，经审核批准后办理工作票；并进行现场复查措施； 4.1.2电力电缆作业应设专职安全监护人，工作人员不得少于2人，并正确佩戴必要的安全防护用品； 4.1.3作业开始前，工作负责人应向作业组人员进行安全技术交底，交代紧急情况下安全撤离路线及方法； 4.1.4根据电力电缆作业性质，工作现场做好设备、地面及周边其它设备的有效防护、隔离工作。 4.1.5现场所使用工器具、材料、备品备件等物件应放置要整齐有序，通道应随时保持畅通，地面应

保持清洁； 4.1.6检查所使用工器具安全可靠，无触及人身伤害的危险； 4.1.7检查所使用安全用具应检验合格； 4.2电力电缆作业前的安全措施： 4.2.1 拉开电力电缆进线、出线电源开关（有操作电源的须将操作电源拉开、二次插头拔下，开关拉至检修位置）； 4.2.2高压电缆电源开关拉开后，合上接地刀闸； 4.2.3在所拉开关操作把手上挂“禁止合闸，有人工作”的标示牌； 4.2.4在电缆作业现场设“在此工作”标示牌，周围应设置围栏或遮拦，并挂设安全警示牌； 4.3电力电缆作业安全作业规定：

电缆线路施工及验收规范(GB 50168-2006)条文说明

1、总则 1.0.1本条说明了制定本规范的目的。 1.0.2～1.0.4目前我国已大量使用500kV电缆，第1.0.2～1.0.4条规定了本规范的适用电压等级范围和内容。对于特殊用途的电缆，如矿用、船用、冶金及化工等用的电缆，其结构、性能、安装场所均有其特殊性，本规范不可能都给予明文规定，因此提出“尚应符合专业规程的有关规定”。 1.0.5本条强调电缆线路采用的电缆及附件，均应为符合国家现行标准及相关产品标准的合格产品。 1.0.6本规范是以质量标准和主要工艺要求为主的，现行的安全技术规程只是一般性规定，二者对于专业性的施工都不可能面面俱到，规定得非常齐全；同时由于电缆工业的发展，新的施工工艺及施工方法不断采用，施工环境也各不相同。因此，要求除应遵守本规范及现行各种安全技术规程的规定外，对重要的施工工序、施工方法，还应制定出切实可行的安全技术措施。 1.0.7对电缆及附件安装所用的钢制紧固件，根据现有条件和市场供应情况，除地脚螺栓外，应采用热镀锌制品，从而保证防腐蚀要求。地脚螺栓可按设计要求自行加工或采购成品。热镀锌为目前常用镀锌工艺，尤其是对钢制螺栓使用热镀锌比电镀锌和喷镀更为广泛、实用，效果也好。考虑到技术发展，也允许采用性能等同热镀锌的其他制品。 1.0.8本条为增加的内容。强调对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。 2、术语本章为原标准《电气装置安装工程电缆线路施工及验收规范》GB 50168—92附录一内容的修改补充。为便于理解和使用，增加了电缆、电缆分接箱和电缆导管[保护管]的内容。

3、电缆及附件的运输与贮zhù存cún 保管 3.0.1、3.0.2对电缆及其附件的运输、保管进行了原则规定，没有要求具体运输方法，因为各地、各部门运输工具、道路及施工经验不同，不强调用同一种运输方法。但不论用何种方法运输，均要确保不损坏箱体外表面以及箱内部件。 3.0.3盘装电缆在运输和滚动前应检查其盘的牢固性。因为从出厂到工地、从工地至各使用场所是经过多次滚动和倒运，若运输和滚动方式不当或电缆盘质量不好，以致盘变形松散，会引起电缆损坏或油管破裂。对充油电缆油管的保护，应在运输滚动过程中检查是否漏油，压力油箱是否固定牢固，压力指示是否符合要求等。否则电缆因漏油、压力降低会造成电缆受潮以致不能使用。 3.0.4电缆及其附件到达现场后，除应按一般常规要求进行检查外，对充油电缆由于施工单位较少或没施工过，因此要求电缆及其附件(压力油箱、油管、阀门和压力表)符合要求且完好无损。充油电缆附件完好无损表现为压力油箱油管无裂纹、油无渗透漏，油压及其表计指示符合正常压力；阀门关闭灵活，且应在开启位置，使压力油箱与电缆油路相通；电缆本体油无渗漏，封存端密封良好。强调了附件部件应齐全，材质质量应符合产品技术要求。 3.0.5要求电缆本体、附件及有关材料的存放、保管原则上应符合产品贮存保管要求。（1）为方便电缆的使用，存放时应按电压等级、规格等分类存放，盘间留有通道以便人员或运输工具通过。为保证电缆在存放时的质量，存放场所应地基坚实且易于排水，电缆盘应完好而不腐烂。（2）电缆终端瓷套，无论存放于室内、室外，都易受外部机械损伤而使瓷件遭受破损，严重的致使报废，因此要求所有瓷件在存放时，尤其是大型瓷套，都应有防机械损伤的措施(放于原包装箱内；用泡沫塑料、草袋、木料等遮盖、围包，牢固保护)。

电缆试验规定.docx

电缆的电气试验（电缆组）一、电缆的电气试验项目、周期和标准（一）、电缆的试验项目和周期 1、电缆在敷设前要做检查性试验，除按设计要求检查电缆的型号、规格外，还要用摇表检查一下绝缘情况，合格后才准进行施工。电缆在现场敷设完毕，送电之前必须进行一次电气试验，以验证电缆在敷设后是否合乎运行标准要求。如果发现问题，应及时处理，再经试验，直至合格为止，才准投入运行。 2、对于运行中的电缆，应该按规程要求的的间隔时间进行电气试验。表一电气设备和电缆的检查、调整规定检查、调整项目检查周期备注使用中的防爆电气设备的防爆性能检每月一次每日应由分片负责电工检查1次外查部配电系统继电保护装置检查整定每 6 个月 1 次负荷变化时应及时整定高压电缆的泄露和耐压试验每年 1 次主要电气设备绝缘电阻的检查每 6 个月不少于 1 次固定敷设电缆的绝缘和外部检查每季 1 次每周应由专责电工检查 1次外部和悬挂情况移动式电气设备的橡套电缆绝缘检查每月 1 次每班由当班司机或专责电工检查1次外皮有无破损接地电网接地电阻值的测定每季 1 次表一参考《煤矿安全规程》中，第四百九十条有关内容 3、橡套电缆和交联聚氯乙烯绝缘电力电缆的试验项目和周期见表二。表二电力电缆的试验项目和周期序号（一）项橡套电缆目周 1、新安装和修补后；期 2、运行中一季一次

1绝缘电阻测定1、新安装；2、地面修补后 2交流耐压试验1、新安装；2、更换接头后 3检查相位（二）聚氯乙烯绝缘电力电缆 1绝缘电阻测定1、新安装和更换接头；2、运行中一年一次 2耐压试验（直流或交流）1、新安装和更换接头；2、运行中一年一次 3检查相位1、新安装和更换接头；2、更换电缆（三）交联聚乙烯绝缘电力电缆 1绝缘电阻测定1、新安装和更换接头；2、运行中一年一次 2直流耐压试验1、新安装和更换接头；2、运行中一年一次 3检查相位1、新安装和更换接头；2、更换电缆表二参考《煤矿电工手册》，第二分册（下）中，电缆的电气试验有关内容 4、电力电缆一般只做直流耐压试验，而不做交流耐压试验。因为交流试验电压一旦过高或时间过长，有可能使电缆绝缘中的气泡发生游离，使绝缘产生永久性损伤；而直流耐压试验时，绝缘中的气泡产生的容积电荷电场与外加电压相反，降低了电场梯度，不会发生长时间的气体游离，因而对绝缘的破坏性小。绝缘良好的电缆越长，电容电流越大，这就需要有大容量的交流试验设备，既笨重又不经济。而直流耐压试验时，通过电缆绝缘的泄流电流很小，有较小的整流试验设备即可，运搬和使用都很方便。 5、矿用橡套电缆因移动频繁，数量多，一般情况都集中在地面检修，只做交流耐压试验。聚氯乙烯绝缘低压电缆，也是大多做交流耐压试验。（二）、电缆的电气试验标准 1、橡套电缆的电气试验标准 1）、绝缘电阻试验橡套电缆的绝缘电阻：1kV 以下不小于50MΩ，6-10kV 不小于100MΩ，（注；根据实际情况 1.14kV 及 3.3kV 按照 100MΩ执行）运

电力电缆安全作业规程标准范本

操作规程编号：LX-FS-A53461 电力电缆安全作业规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

电力电缆安全作业规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1.范围本规定规定了公司电气人员在电力电缆作业时的安全管理 2.规范性引用文件 2.1《中华人民共和国安全生产法》 2.2《电力安全操作规程》GB26860-2011 2.3国家能源局《防止电力生产事故的二十五项重点要求》 2.4中国电力投资集团公司《电力生产安全工作规程》 3.术语与定义

电线电缆过程检验规范全套

电线电缆过程检验规范全套文件编号:LSL/JZ-JB-CJ-01 ************ 实施日期:2006..5起过程检验规范共 6页第 1 页 1.适用性本规范适用于产品加工过程中,工序生产工人自检与过程检验员专检之用.本规范明确了各工序检验项目、检验频次与检验方法,以及不合格品的处理方法. 2.工序检验规定 2.1中拉连退工序检验标准等内容见表1 表 1 序号检验项目检验标准检验方法检验频次注意事项 1自检不合格:挂牌注明自检不1 拉丝后单线表观无氧化变色、油污目检随检,100% 合格,待处理在?1%标称直径范围内,如Φ2.52,可允许用外径千分2.专检发现不合格,挂“停”牌,2 直径偏差首检,100% 在2.49,2.55mm 尺量取填写处置单,按不合格品流程 3 排线整齐,无倒伏乱线,下车端须穿在盘边孔内目检 100% 4 制造票签应黏贴在线盘边上,注明规格,及加工人目检 100% 2.2绞线(束丝)工序检验标准见表2 表2 序号检验项目检验标准检验方法检验频次注意事项 1.尤其是注意断线造成1 单线根数根数应符合工艺规定,如7根,19根,61根等目检首检,随检

缺根游标卡尺,每米量2.制造卡应填写规格、绞线外径或2 按绞线工艺文件规定取3个数,计算平每根下车线长度、加工人. 型线的高度均值 3.对绞线后拉出头子即3 绞线节距量取3个以上节距,平均值应符合工艺卡片用卷尺量取首检称重,以测定其截面 4 截面用称重法:截面=重量 / 取样段长度×导体比重目检扇形线芯时首检批准审核编制 1 实施日期: 2006.5起 *********** 过程检验规范共 6 页第 2 页 2.3三层共挤工序检验标准见表3 表 3 序号检验项目检验标准检验方法检验频次注意事项三层绝缘挤出后表观应光滑无突出颗粒或 1.绝缘厚度平均值不得小1 表观目检每盘毛糙于标称值,其中最小值不得小于标称值的90%,必要时用游标卡尺在收线前首检+每盘加做投影确定. 2 绝缘外径按工艺卡片规定范围数值连续量取3次,不得小工中不少于 2.专检发现不合格,挂“停”于工艺外径 1次牌,填写处置单,按不合格用游标卡尺在圆周方每盘下车端13 绝缘厚度按工艺卡片规定值品流程向量取6点取平均值次每盘下车端14 内外屏蔽层必须连续,厚度达到工艺规定范围用游标卡尺次 5 排线排线整齐,车端固定目检 100% 2 实施日期: 2006.5起 **************** 过程检验规范共 6页第 3 页

电线电缆检验标准

电线电缆检验标准 Final approval draft on November 22, 2020

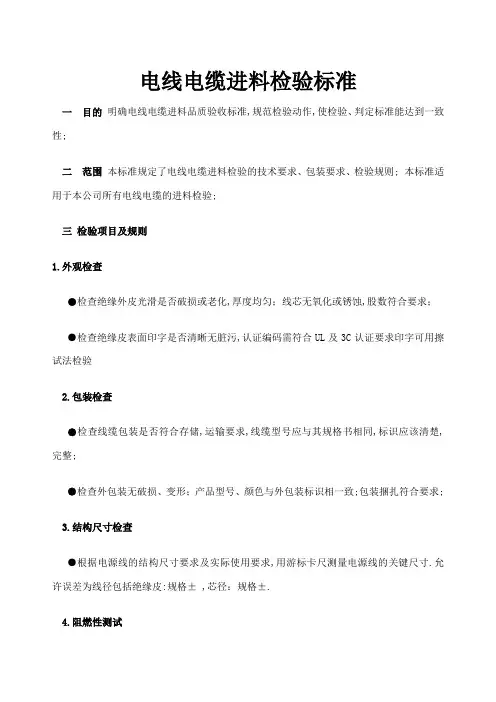

电线电缆进料检验标准一目的明确电线电缆进料品质验收标准，规范检验动作，使检验、判定标准能达到一致性。二范围本标准规定了电线电缆进料检验的技术要求、包装要求、检验规则。本标准适用于本公司所有电线电缆的进料检验。三检验项目及规则 1.外观检查 ●检查绝缘外皮光滑是否破损或老化，厚度均匀；线芯无氧化或锈蚀，股数符合要求； ●检查绝缘皮表面印字是否清晰无脏污，认证编码需符合UL及3C认证要求(印字可用擦试法检验) 2.包装检查 ●检查线缆包装是否符合存储，运输要求，线缆型号应与其规格书相同,标识应该清楚，完整。 ●检查外包装无破损、变形；产品型号、颜色与外包装标识相一致。包装捆扎符合要求。 3.结构尺寸检查 ●根据电源线的结构尺寸要求及实际使用要求，用游标卡尺测量电源线的关键尺寸.允许误差为线径(包括绝缘皮):规格±0.1mm,芯径：规格±0.02m. 4.阻燃性测试 ●将A4纸放置于地面上，在距离A4纸200mm的垂直高度上燃烧测试样10S，然后移开火焰枪，并同时计时试样离焰后持续燃烧时间.离焰后，试样应在30S内熄灭；试样上掉下的熔滴物不得将A4纸点燃.
