电子式互感器简介
电子式互感器简介

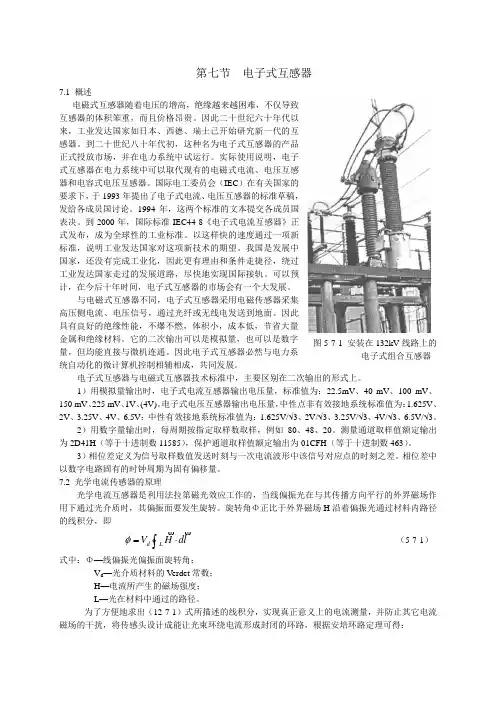

电子式电流电压互感器及智能电器产品简介：
随着计算机技术和电力设备二次系统测量、保护装置的数字化发展，电力系统对测量、保护、控制和数据传输智能化、自动化及电网安全、可靠和高质量运行的要求越来越高，具有测量、保护、监控、传输等组合功能的智能化、小型化、模块化、机电一体化电力设备，对电网安全、可靠和高质量运行具有重要意义。这已成为国内外著名电力设备生产企业进行产品研发的主流。
传统的电磁式电流电压互感器难以直接完成计算机技术对电流电压完整信息进行数字化处理的要求，难以实现电网对电量参数变化的在线监测。阻碍了电力系统自动化向更高水平发展，因此寻求一种能与数字化网络配套使用的新型电流电压互感器成为电网安全高效运行的迫切需要。
电子式电流电压互感器，二次输出为小电压信号，无需二次转换，可方便地与数字式仪表、微机保护控制设备接口，实现计量、控制、测量、保护和数据传输的功能，且消除了传统电磁式电流互感器因二次开路、电压互感器二次短路给电力系统设备和人身安全带来的故障隐患。
作为传统电磁式互感器理想的换代产品，电子式互感器可广泛用于中压领域电力监测、控制、计量、保护系统、工矿企业、高层建筑、配、变电等场所，能有效降低变电站（配电所）的建设成本和运行维护成本，提高电网运行质量、安全可靠性和自动化水平，因其几乎不消耗能量、无铁心（或仅含小铁心）、且减少了许多有害物质的使用而使其成为节能和环保产品。电子式电流电压互感器在发达国家已被广泛采用，国内也有越来越多的产品投入使用。
电子式电流电压互感器原理：
电子式电流互感器采用罗哥夫斯基（Rogowski）线圈和轻载线圈的基本原理。
Rogowski线圈由于采用非磁性的骨架，不存在磁饱和现象。一次电流通过Rogowski线圈得到了与一次电流I1的时间微分成比例的二次电压E，将该二次电压E进行积分处理，获得与一次电流成比例的电压信号，通过微处理器将该信号进行变换、处理，即可将一次电流信息变成模拟量和数字量输出。
轻载线圈它代表着经典感应电流互感器的发展方向。它由一次绕阻、小铁芯和损耗最小化的二次绕组组成。二次绕组上连接着分流电阻Ra，二次电流I2在分流电组Ra两端的电压降U2与一次电流I1成比例，电子式电流互感器比传统的电磁式电流互感器拥有更大的电流测量范围。
电子式电压互感器采用电阻分压原理。
互感器由高压臂电阻、低压臂电阻、屏蔽电极、过电压保护装置组成。通过分压
器将一次电压转换成与一次电压和相位成比例的小电压信号。采用屏蔽电极的方法改善电场分布状况和杂散电容的影响，在二次输出端并联一个过电压保护装置，防止在二次输出端开路时将二次侧电压提高。也可采用电容（阻容）分压的原理制作电子式电压互感器。
与传统电磁式互感器相比，电子式电流电压互感器具有以下优点：
1、集测量和保护于一身，能快速、完整、准确地将一次信息传送给计算机进行数据处理或与数字化仪表等测量、保护装置相连接，实现计量、测量、保护、控制、状态监测；
2、不含铁芯（或含小铁芯），不会饱和，电流互感器二次开路时不会产生高电压，电压互感器二次短路时不会产生大电流，也不会产生铁磁谐振，保证了人身及设备的安全；
3、二次输出为小电压信号，可方便地与数字式仪表、微机测控保护设备接口，无需进行二次转换（将5A,1A或100V转换为小电压），简化了系统结构，减少了误差源，提高了整个系统的稳定性和准确度；
4、频响范围宽、测量范围大、线性度好，在有效量程内，电流互感器准确级达到0.2S/5P级，仅需2-3个规格就可以覆盖电流互感器20A--5000A的全部量程，电压互感器测量准确级可达到0.2/3p级；
5、电压互感器可同时作为带电显示装置实现一次电压数字化在线监测，并可作为支持绝缘子使用；
6、体积小、重量轻，能有效的节省空间，功耗极小，节电效果十分显著，且具有环保产品的特征；
7、安装使用简单方便，运行无需维护，使用寿命大于30年。
电子式电流互感器和电子式电压互感器的原理和特点：
电子式电流互感器一般采用罗哥夫斯基线圈，电子式电压互感器一般采用电阻分压、阻容分压或电容分压的原理，它分们完全可替代互统的电磁式电流电压互感器，将给电力测量和保护领域带来革命性的变革。电子式电流电压互感器二次部分采用新型的电子元器件，并采用先进的电磁兼容设计，可直接与数字化仪表和智能综合测量保护装置及计算机相连，较好的解决了计算机技术对电流电压完整信息进行全过程数字化处理的要求，进而完成对电网电气设备进行在线状态监测、控制和保护。相较传统的电流、电压互感器，电子式电流互感器和电子式电压互感器具有不含铁芯、没有磁饱和、频带宽、动态测量范围大、测量准确度高、测量保护范围内完全线性、传输性能好等优点，且体积小、重量轻。特别是电流互感器二次开路不会产生高电压，二次几乎工作在开路状态，电压互感器二次短路不会产生大电流，也不会产生铁磁谐振，根除了电力系统运行中的重大故障隐
患，保证了人身和设备安全。
