钢结构焊缝超声波探伤检验程序 中英文 (T8mm)
作业指导书
(四) Task Steering （第一版1nd edition）
编制：
审核：
批准：
执行日期：2007年10月20日
1、简介General
1.1本工艺旨在叙述薄板焊缝，如外板对接缝的超声波探伤（UT）方法。本工
艺介绍的方法目前在AWS D1.1中未详述，但在其它应用中被证明可行。
The workmanship is describled about welding seam of thin palte,such as method of UT to butt joint seam of external plate.This workmanship introduction is describled in AWS D1.1,but in other experiments are to be proved useful.
1.2AWS D1.1:2006附录K通常用于板厚小于8mm的焊件的超声波检测。
AWS D1.1:2006 attach K usually do UT for less than 8mm thickness weldment.
2、工艺要求Workmanship Requirement
2.1用本工艺可检测的焊缝类型
The type of welding seam what this workmanship can inspect
使用埋弧焊(SAW)，药芯焊丝气体保护焊(FCAW)，气体保护钨极电弧焊(GTAW)或药皮焊条电弧焊(SMAW)焊接，两母材板厚相同的对接焊缝均可使用此工艺进行检测。其它焊缝形式须单独鉴定和单独的工艺。
This workmanship can inspect SAW,FCAW,GTAW or SMAW,butt joint seam of the same thickness of base material.Other welding seam must have individual inspect and workmanship.
2.2可用于检测的设备类型
Equipment type of inspection
符合6.22.1(AWS D1.1:2006)要求的任何超声波检测设均可使用。如果有能力检测出试验样板的缺陷且达到本工艺要求时，可以使用其它设备，见
2.6至2.11。
UT idetection device can be used in accordance with 6.22.1(AWS D1.1:2006).If other equipments can inspect limitation of trail sample plate and in accord with workmanship request,then allow to use.see 2.6—2.11
2.3探头Search unit
探头应符合6.22.6或6.22.7(AWS D1.1:2006)。
Search unit should be in accordance with 6.22.6 or 6.22.7(AWS D1.1:2006). 2.3.1直（纵波）探头Straight(longitudinal wave) search unit
直(纵波)探头晶片有效面积不小于323mm2，也不要大于645mm2。探头
可圆可方。探头应按6.29.1.3 1(AWS D1.1:2006)所述要进行三次反射。
The wafer effective area of straight(longitudinal wave) search unit
should be between 323mm2 and 645mm2 .Either round or square is
allowed to search unit.Search unit shall do three times reflect as 6.29.1.3
1(AWS D1.1:2006) requested.
2.3.2斜探头Inclined search unit
2.3.3
斜探头包括探头和入射角度。
Inclined search unit include search unit and incidence angle
2.3.2.1频率Frequency
探头频率应在2到6MHz之间，包括2和6MHz。
Search unit frequency shall between 2 and 6 MHz,include 2 and 6MHz. 2.3.2.2探头尺寸Search unit dimension
探头晶体外形可为正方形或矩形，宽度范围为15~25 mm，高度范围
为15~25 mm。最大宽高比为1.2比1.1，最小宽高比为1.0比1.0。
The wafer externality of search unit shall be square or
rectangle,width scope is 15~~25mm,height scope is 15~~25mm.The
largest rate of width and height is 1.2:1.1,the smallest rate of width
and height is 1.0:1.0.
2.3.2.3探头角度Search unit angle
探头角度在68到72度之间。
Search unit angle shall between 68 and 72 degree.
2.3.2.4标记Marking
每个探头应明确标记探头频率，理论反射角和入射点。入射点定位方
法如6.29.2.1(AWS D1.1:2006)所述。
Each search unit shall mark search unit frequency,angle of reflection and
points of incidence. The orientation method of points of incidence shall in
accordance with 6.29.2.1(AWS D1.1:2006).
2.3.2.5内部反射Internal reflection
最大允许内部反射如6.24.3 1(AWS D1.1:2006)所述。
The biggest allowance of Internal reflection shall in accordance with
6.24.3 1(AWS D1.1:2006).
2.3.2.6边缘距离Edge distance.
探头尺寸是指从探头导入边缘到入射点之间的距离，它不超过25
mm。
Search unit dimension is from guide edge to points of incidence
distance,less than 25mm.
2.3.2.7IIW 块ⅡW Sample
使用IIW标准块方法应符合6.29.2.6(AWS D1.1:2006)，如图6.21(AWS
D1.1:2006)所示。
The standard method of use ⅡW sample shall in accordance with
6.29.2.6(AWS D1.1:2006),see picture 6.21(AWS D1.1:2006).
2.3.2.8附加校准块Additional calibration block
要求有一个校准块，如下：
A calibration block is requested,see as follow:
2.3.2.8.1接头结构Search unit structure
只有坡口对接接头才能使用。
Bevel butt joint search unit can be only used.
2.3.2.8.2材料类型Material type
试验板材料须与实际焊接中使用的材料相同。
The material of sample plate shall be same as actual welding.
2.3.2.8.3材料厚度Material thickness
生产中检测的材料厚度应不大于试验样板的厚度。
Material thickness is needed to inspect that shall not thicker than
sample plate during fabrication.
2.3.2.8.4缺陷尺寸，方向和位置limitation demision,direction and position
为可表示在生产焊缝中可能要出现的缺陷，试样应用标准块。此
标准块包括一个直径为1.5 mm，平行于焊缝轴线，位于熔合区
且贯穿试验板的通孔。见图1: 典型标准块位置。
In order to display limitation of welding that may be
occurred,sample shall use standard one.There is a through hole in
this standard sample,which shall be 1.5mm diameter,parallel
welding seam axes,locate in fusion area and through sample plate.
See picture 1:standard sample position
2.3.2.8.5缺陷类型和位置limitation type and position
在执行本工艺选择水平III时，标准块可存在其它类型缺陷。如
有意识地让坡口焊缝未焊透，夹钨，焊缝塞入垫圈或螺母，或者
其它能提供的与在实际生产中可能遇到的缺陷信号相同的方法。
除了2.3.2.8.4条所指的钻孔外，包含缺陷的任何试验校准块应先
进行射线探伤以确定缺陷尺寸、方位。画出标准块图与射线底片
一起存档备案。
Technological choice in the implementation of the level III, the
standard block may exist other types of defects. If so that the sense
of groove weld lack of penetration, folder tungsten, insert washers
or weld nut, or to provide other in the actual production may signal
defects encountered the same way. Apart from the meaning of
section 2.3.2.8.4 bored, contains flawed calibration block any trial
should be conducted to determine the defect-detection size, position.
Standard block map drawn-ray film archive with the record.
2.3.2.8.6校准严禁使用角落反射。
Forbideen using corner inflection when adjustment
2.4探伤表面处理Testing surface treatment
被探焊缝表面及相邻区域应用砂轮磨干净或用钢丝刷刷干净到允许超声波畅通无阻进入母材的程度。被探表面最少应如标准块般光洁。
The welding seam surface and adjacent area shall be cleaned by grinding wheel and wire brush,make sure that the ultrasonic can enter into base material unlocked.The glabrous of inspected surface shall be same as standard sample .
2.5耦合剂Couplant
在被探材料与探头之间应使用耦合剂。可以使用甘油或纤维胶与水按比例混合作为耦合剂。如果必要，可使用湿的添加剂。标准块可以用轻机油作为耦合剂。
Couplant shall be used between inspected material and search unit.Couplant can mix with glycerin or “viscose and water”.If necessary, wet additive is allowed to use.Standard sample can use light machine oil as couplant.
2.6设备要求Equipment requirement
采用适当的A型显示脉冲反射式超声波探伤仪，工作频率为1~6MHz。
A type vision impluse reflection ultrasonic fault detector is properly
used,working frequency is 1~~6MHz.
2.6.1水平线性Horizontal linearity
探伤仪的水平线性应在用于检测的全声程距离内进行认证，应与
6.30.1(AWS D1.1:2006)一致。
Horizontal linearity of flaw detector shall be checked in sound path
distance,and shall be in accordance with 6.30.1(AWS D1.1:2006).
2.6.2探伤仪要求Flaw detector requirement
探伤仪要求有内稳定性，保证在加热后或在充电时当电压变化15％时
变化不大于±1dB，当电源耗尽时在关闭仪器前应有一个警报或仪表来
显示电源电压。
Flaw detector shall have internal stability,make sure when volt change 15%,
after calefaction or electricizing change not greater than ±1dB,there shall
be a alarm or instrument to show supply voltage before close instrument and
power exhaust.
2.6.3探伤仪校准Flaw detector calibration
探伤仪应具有60dB以上的连续可调衰减器，步进级每档为1或2dB，
其精度为±1dB以内。认可的工艺应如6.24.2和6.30.2(AWS D1.1:2006)
所述。
Flaw detector shall have more than 60dB continuous adjustable
attenuator ,each level of stepper grade shall be 1 or 2dB ,its precision shall
within ±1dB. Approbatory workmanship shall in accordance with 6.24.2
and 6.30.2(AWS D1.1:2006)
2.6.4显示范围Indication range
仪器显示的动态范围应当是每1dB振幅的不同都能在显示器上清楚地
反映出来。
Instrument display dynamic range shall be that each 1dB swing can reflect
clearly in display.
2.7探伤程度Detection of defects grade
所有焊缝应达到以下要求。
All welding seam shall achieve following requirement.
2.7.1夹层扫查Interlayer inspect
由于母材夹层反射，超声波探伤焊缝所经过的所有母材均须用与 2.3.1
条要求一致的直探头进行扫查，校准应与2.7.1.1到2.7.1.2要求一致。
如果母材的任何区域回波显示的总损失等于或大于起始回波显示高度，
且这个区域位于干扰正常焊缝扫查的位置时，应从A面探出其尺寸、
位置和深度，并记录在超声波检测报告上，应当使用预备用于母材有夹
层的焊缝探伤工艺进行探伤。
Due to base material interlayer reflect,all base materials that ultrasonic
detection of defects welding seam pass through shall be inspected in
accordance with 2.3.1,adjustment shall be in accordance with 2.7.1.1 to
2.7.1.2.If any area of base material echo show all losses not less than
original height,and when this area located in where disturb common
welding seam inspect,shall side A to hold out its dimension,position and
depth,and note in UT inspection report.
2.7.1.1扫查Scan and check
水平扫查应在显示器上调整到最小等于2倍板厚的标准距离。
Level inspect shall adjust palte thickness to the twice least thickness
of plate standard distance in diaplay
2.7.1.2灵敏度Sensitivity
以经由钢板远边的首次后反射调整到全屏高度的50％到75％为灵敏
度。
Sensitivity is defined that after the first time pass through far side of steel
plate reflection,and adjust full screen height 50% to 75%.
2.7.2探测夹层的其它方法Other methods of explore interlayer
如果不能证明直探头能探测母材的分层，那么不论什么原因，可以使用
其它方法。磁粉探伤完全可以用于检查与焊缝相连的钢板边缘。坡口焊
缝两侧各50mm距离的钢板两侧边也可以用MT或PT来检查。
If straight search unit can explore interlayer of base material that couldn’t
be proved.so no matter what reason ,other methods can be used. Detection
of defects of magnetic can complete use to check steel plate edge of joint
welding seam .MT and PT can also check bevel welding seam of two sides
50mm steeel plate .
2.8检测方法Test methods
所有检测均有如下要求。
All test methods see following requirement.
2.8.1"X"线“X”ray
指示缺陷位置的"X"线应标记在焊件的被测面上，方向平行于焊缝轴
线，垂直于焊缝轴线的距离在详图上是尺寸外形的基础，通常位于对接
接头焊缝的中心线上.
Show X ray of limitation position shall be marked in checked side of
weldments,in parallel with axis of weld,the vertical axis of weld distance is
basic of dimension externality,it usually locates in butt joint welding seam
centerline.
2.8.2"Y"线“Y”ray
"Y"线须清楚标记在与被探焊缝相邻的母材上，此标记用作如下目的：
“Y”ray shall be marked in base material of adjacent inspected seam,the purpose of marking as follows:
（1）焊缝标志welding seam sign
（2）A面标志side A sign
（3）从X线的测量距离和方向（＋或－）
Measure distance and position of X ray. （＋or－）
（4）从焊缝端头或边缘的测量位置
Measure position of top welding seam or edge.
2.8.3清洁Clean
探头接触的表面应无焊接飞溅物、污垢、油脂、油（除非用作耦合剂）、
油漆及松散的氧化皮，并且应有一个有利于探头良好接触和移动的空
间。
The contact surface of search unit shall no welding spatter、dirt、axunge、
oil(except as couplant )、paint and loose oxide skin,and have a space that
search unit can well contact、move.
2.8.4表面轮廓Surface form
除非图纸要求，如果达到5.24.4(AWS D1.1:2006)要求，坡口焊缝表面
不需要打磨平。如果超声波从垂直于轴线的焊缝两侧都不能清楚地检测
出焊缝质量，在这种情况下，焊缝应当磨平以便超声波沿焊缝轴线直接
进入焊缝。
Bevel welding seam don’t need to burnish in accordance with 5.24.4(AWS
D1.1:2006) unless drawing request.If ultrasonic can’t check welding seams’
quality,in this instance,welding seam shall be burnished,and make sure
ultrasonic can enter into welding seam directly.
2.8.5对接接头Butt joint
应从焊缝轴线两侧检测所有的对接接头焊缝，除2.8.4条外。如果要检
测纵向和横向缺陷，应用图2所示的扫查方法对所有焊缝进行检测。用
超声波最少从两个不同的方向对整条焊缝和热影响区进行探伤。
Butt joint welding seam shall be checked with two sides of seam
axes,except 2.8.4.If limitation of portrait and landscape orientation are
needed to checked,please check all welding seam with the method of scan
and check in accordance with picture 2.The whole welding seam and heat
area are checked in ulstrasonic,please check in two different positions at
least.
2.8.6焊缝不连续性描述方法Describle methods of welding seam
uncontinuity
2.8.6.1焊缝不连续性应用AWS D1.1中所述的标准公式a-b-c=d来分级.
Welding seam uncontinuity shall classify in accordance with AWS
D1.1 standard formula.
2.8.6.2焊缝应用AWS D1.1中所述的6dB下降法来排列。
Welding seam shall arrange in accordance with AWS D1.1 6dB.
2.8.6.3如果在任何可获取的文件中均未列出，接收标准应与8mm板的接收
标准相同。
If documents failed to list acceptable standard,well than acceptable
standard is the same as 8mm plate.
2.9记录和报告Note and report
超声波探伤报告按。
焊缝超声波探伤
焊缝手动超声波探伤 锅炉压力容器和各种钢结构主要采用焊接方法制造。射线探伤和超声波探 伤是对焊缝进行无损检测的主要方法。 对于焊缝中的裂纹、 未熔合等面状危害性 缺陷，超声波比射线有更高的检出率。 随着现代科技快速发展， 技术进步。 超声 仪器数字化， 探头品种类型增加， 使得超声波检测工艺可以更加完善， 检测技术 更为成熟。但众所周知： 超声波探伤中人为因素对检测结果影响甚大； 工艺性强； 故此对超声波检测人员的素质要求高。 检测人员不仅要具备熟练的超声波探伤技 术，还应了解有关的焊接基本知识； 如焊接接头形式、 坡口形式、 焊接方法和可 能产生的缺陷方向、 性质等。 针对不同的检测对象制定相应的探伤工艺， 选用合 适的探伤方法，从而获得正确的检测结果。 射线检测局限性： 辐射影响，在检测场地附近，防护不当会对人体造成伤害。 受穿透力等局限影响，对厚截面及厚度变化大的被检物检测效果不 好。 5. 需接近被检物体的两面。 6. 检测周期长，结果反馈慢。设备较超声笨重。成本高。 常规超声波检测不存在对人体的危害，它能提供缺陷的深度信息和检出射 线照相容易疏漏的垂直于射线入射方向的面积型缺陷。 能即时出结果； 与射线检 测互补。 超声检测局限性： 1. 由于操作者操作误差导致检测结果的差异。 2. 对操作者的主观因素（能力、经验、状态）要求很高。 3. 定性困难。 4. 无直接见证记录（有些自动化扫查装置可作永久性记录） 5. 对小的（但有可能超标的缺陷）不连续性重复检测结果的可能性小。 6. 对粗糙、形状不规则、小而薄及不均质的零件难以检查。 7. 需使用耦合剂使波能量在换能器和被检工件之间有效传播。 1. 2. 3. 面状缺陷受方向影响检出率低。 4. 不能提供缺陷的深度信息。
(完整版)钢结构焊缝质量检测
一．目的 检测钢结构工程焊接质量。指导检测人员按规程正确操作，确保检测结果科学、准确。 二．检测参数及执行标准 1.检测参数 钢结构外观质量、焊缝质量； 2.执行标准 GB50205－2001《钢结构工程施工质量验收规范》 第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）； GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定； GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定； JB/T9218-1999《渗透探伤方法》。 三．适用范围 适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。四．职责 检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。 五．样本大小及抽检方法 1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足
200mm时，应对整条焊缝进行探伤。 2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。 3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。 4.对焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满等缺陷。外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。 5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。 6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。 7.焊接球焊缝每一规格按数量抽查5%，且不应少于3个。 六．仪器设备 1. HS600a型数字超声波探伤仪（GC282）； 2. 钢尺(GC451)； 3. 焊角量规（GC546）；
钢结构焊缝外观检验标准
钢结构焊缝外观检验标准1适用范围:本标准叙述了钢结构产品焊缝外观检验所需条件、?适用范围和合格标准。 2产品焊缝包括定位焊缝、完工焊缝及返修焊缝。 3焊工钢印和焊缝标识的要求 钢印须采用低应力钢印，钢印标记的打印应清晰完整，严禁用凿子、冲头等锋利工具进行打印。 打印深度为~。 所有对接焊缝要求打焊工钢印和焊缝标识，焊工在完成焊缝焊接后应立即打上自己的代号钢印及焊缝标识（焊缝标识具体参考附件1）。 一条焊缝如有数人同时施焊，应分别打上各人钢印，返修焊缝如非本人直接返修者，在返修焊缝旁适当位置打上返修焊工钢印，若因返修而去除了原焊工钢印，则应补打原焊工钢印。 当产品图样对打焊工钢印另有规定时，应按图样要求打上焊工钢印。 4焊缝外观检验标准 焊缝表面质量应符合以下规定: a)不得在坡口外母材上引弧； b）焊后清除掉所有的松散的焊接飞溅及焊缝上的熔渣； c)焊缝尺寸、位置符合图纸； d)焊道间或焊道和母材上没有焊瘤或未熔合；
e)焊缝和相邻母材上没有裂纹； f)焊缝表面应没有粗糙的波纹或沟槽，并与被连接表面圆滑过渡； g)不得有焊接弧坑,收弧点不得有裂纹。 h)返修焊缝表面，应修磨成与原焊缝基本一致，并打上返修焊工钢印。 缝的质量等级划分应按照表1进行，未做规定的其他焊缝质量等级为三级，当有特殊要求时按照图纸或技术条件执行。 表1焊缝的质量等级划分
焊缝的外观检查应符合如下规定： a)焊缝的外形尺寸应符合设计图样和本标准的要求，焊缝余高和错边允许偏差按照表2要求，焊缝表面应为均匀的鳞片状，不应有焊瘤和烧穿缺陷，对接焊缝的焊高不应低于母材； 表2焊缝余高和错边允许偏差 b)所有焊缝应冷却到环境温度后进行外观检查；低合金钢（Q345）应在焊缝冷却到环境温度24小时后进行外观检查； c)外观检查采用目测方式，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉检测，尺寸的测量应用量具、卡规； d)所有焊缝的尺寸、位置、长度和断续焊缝间隔应与设计图样的要求一致。外观质量应符合表3的规定； e)当外观检查发现裂纹时，应对该焊缝进行100%的磁粉检测，当外观检查怀疑有裂纹时，应对怀疑的部位进行磁粉检测。
钢结构焊缝超声波探伤检验程序 中英文 (T8mm)
作业指导书 (四) Task Steering （第一版1nd edition） 编制： 审核： 批准： 执行日期：2007年10月20日
1、简介General 1.1本工艺旨在叙述薄板焊缝，如外板对接缝的超声波探伤（UT）方法。本工 艺介绍的方法目前在AWS D1.1中未详述，但在其它应用中被证明可行。 The workmanship is describled about welding seam of thin palte,such as method of UT to butt joint seam of external plate.This workmanship introduction is describled in AWS D1.1,but in other experiments are to be proved useful. 1.2AWS D1.1:2006附录K通常用于板厚小于8mm的焊件的超声波检测。 AWS D1.1:2006 attach K usually do UT for less than 8mm thickness weldment. 2、工艺要求Workmanship Requirement 2.1用本工艺可检测的焊缝类型 The type of welding seam what this workmanship can inspect 使用埋弧焊(SAW)，药芯焊丝气体保护焊(FCAW)，气体保护钨极电弧焊(GTAW)或药皮焊条电弧焊(SMAW)焊接，两母材板厚相同的对接焊缝均可使用此工艺进行检测。其它焊缝形式须单独鉴定和单独的工艺。 This workmanship can inspect SAW,FCAW,GTAW or SMAW,butt joint seam of the same thickness of base material.Other welding seam must have individual inspect and workmanship. 2.2可用于检测的设备类型 Equipment type of inspection 符合6.22.1(AWS D1.1:2006)要求的任何超声波检测设均可使用。如果有能力检测出试验样板的缺陷且达到本工艺要求时，可以使用其它设备，见 2.6至2.11。 UT idetection device can be used in accordance with 6.22.1(AWS D1.1:2006).If other equipments can inspect limitation of trail sample plate and in accord with workmanship request,then allow to use.see 2.6—2.11 2.3探头Search unit 探头应符合6.22.6或6.22.7(AWS D1.1:2006)。 Search unit should be in accordance with 6.22.6 or 6.22.7(AWS D1.1:2006). 2.3.1直（纵波）探头Straight(longitudinal wave) search unit 直(纵波)探头晶片有效面积不小于323mm2，也不要大于645mm2。探头 可圆可方。探头应按6.29.1.3 1(AWS D1.1:2006)所述要进行三次反射。 The wafer effective area of straight(longitudinal wave) search unit should be between 323mm2 and 645mm2 .Either round or square is allowed to search unit.Search unit shall do three times reflect as 6.29.1.3 1(AWS D1.1:2006) requested. 2.3.2斜探头Inclined search unit
焊缝探伤超声波探头的选择方案参考
编号被测工件厚度选择探头和斜率14 —5mm6< 6 K3 不锈钢： 1.25MHz 铸铁： 0.5— 2.5 MHz 普通钢：5MHz 26—8mm8< 8 K3 39—10mm9< 9 K3 411 —12mm9< 9 K 2.5 513—16 mm9< 9 K2 617—25 mm13< 13 K2 726—30 mm13< 13 K 2.5 831 —46 mm13< 13 K 1.5 947—120 mm13< 13( K—2K1) 10121—400 mm18< 18 ( K—2K1) 20 X 20 ( K—K1)
超声波探伤在无损检测焊接质量中的作用 焊缝检验方法: 1, 外观检查. 2, 致密性试验和水压强度试验. 3, 焊缝射线照相. 4, 超声波探伤. 5, 磁力探伤. 6, 渗透探伤.关于返修规定: 具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。 至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20 千赫兹高的声波叫超声波。用于探伤的超声波，频率为 0.4-25兆赫兹，其中用得最多的是1 -5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，目前建筑业市场主要采用此种方法进行检测。下面介绍一下超声波探伤在实际工作中的应用。 接到探伤任务后，首先要了解图纸对焊接质量的技术要求。目前钢结构的
钢结构焊接检验规程
焊接检验规程 1 目的 规范焊接件的检验 2 适用范围 2.1本规程适用于公司通用产品的焊接检验，外购焊接件的进厂验收标准可参照本规程7、8、9、10条款。 2.2本规程不适用于冲压件的焊接检验也不适用于铸件、锻件等原材料焊补的检验。 3 引用标准 GB10854-89 钢结构焊缝外形尺寸 GB/T12469-90 焊接质量保证钢熔化焊接头的要求和缺陷分级 GB-T19804-05 焊接结构的一般尺寸和形位公差 4 检验工具 检验用焊缝尺寸测量尺、卷尺、钢直尺、游标卡尺等量具应经计量室检定或校准，量具上应有检定或校准合格标志并在合格有效期内。 5 焊前检验 5.1焊前检验的定义：当天生产开始、更换产品、更换设备、维修设备生产中断、换操作人员等情况均应首检。 5.2焊接操作前焊工应做好相关准备工作由焊工对下列项目自检后报焊接检验员检验进行焊前检验，焊前检验合格后在零件醒目位置上做合格标识，焊前检验不合格焊工不得继续操作。 5.3焊前检验项目： —图样、工艺、派工单等文件的适用性； —焊工操作证书的适用性、有效性； —仪表、量具的有效性； —母材及制备的检验（如坡口形状、尺寸等）； —焊接材料的检验； —工装、夹具及定位； —工艺文件、操作规程的特殊要求，如防止变形； —焊接工作条件的适宜性。 6 过程巡检 6.1在焊接过程中检验员应不断的对各工位按下列项目进行巡检，一般时间间隔不超过一小时，巡检过程如中发现影响后续焊接质量的因素操作人员应立即停工整改。 6.2巡检项目： —主要焊接参数（如电流、电弧电压、焊接速度） —预热温度（如工艺文件有要求）； —焊接顺序（如工艺文件有要求）； —焊接材料和正确使用及保管； —变形的控制； —中间检查，如尺寸检验。 7 最终检验 7.1按照图纸检查焊缝是否焊接完毕。 7.2焊缝的外形尺寸 7.2.1焊缝最大宽度和最小宽度的差值，在任意50mm焊缝长度范围内不得大于4mm，整个焊缝长度范围内不得大于5mm。 7.2.2除图样或工艺规范有特殊要求，埋弧焊焊缝余高为0～3mm，手工电弧焊、气体保护焊
超声波焊缝检测记录GBT11345-2013版
深圳市华美检测有限公司 管理编号: QR-WS-02-UT06/A/1 第 页 共 页 焊 缝 超 声 波 检 测 记 录 客户/Client ： 记录编号/Record No..: 工程名称 Project Name 检测部位 Test Part 材质 Material 接头种类 Joint Type 焊接方法 Welding Method 表面状态 Surface Conditions 工件温度（℃） Object Temperature 检测时机 Testing Time 耦合剂 Couplant Medium 试块 Reference Block 仪器型号 Instrument Type 仪器编号 Serial No. 探头 Probe 方法标准 Testing Standard 验收标准 Acc. Standard 显示评定方法 Evaluation Method 检测等级 Testing Level 质量等级 Quality Level 验收等级 Acc. Level 参考灵敏度 Reference Sensitivity 检测灵敏度 Test Sensitivity 表面补偿 Surface compensation 母材检测时机 Parent Material Tim 检测地点 Testing Place 检测日期 Testing Date 备注/Notes ：NI —无应评定显示 ACC —可验收 REJ —不可验收 R 1 、R 2—表示第1次、第2次返修 H —缺欠最高回波幅度（H 0±××dB 、在续表中直接写为±××dB ） H 0—参考等级 x —0点至缺欠起点的距离(mm) y —缺欠至焊缝上边缘的距离(mm) z —缺欠至检测面的深度(mm) l —缺欠显示长度(mm) l mn —缺欠组合长度(mm) l c —缺欠累计长度(mm) 检测 Tested By 审核 Checked By
铁路桥梁钢结构焊缝超声波探伤实施细则
钢构作业指导书 铁路桥梁钢结构焊缝超声波探伤 文件编号： 版本号： 编制： 批准： 生效日期：
铁路桥梁钢结构焊缝超声波探伤实施细则 1. 目的 为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。 2. 适用范围 适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。 3. 检测依据 TB10212-2009铁路钢桥制造规范 GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定 4．检验方法概述 超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。 5．人员要求 所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。超声检验人员的视力应每年检查一次，校正视力不得低于1.0。 6．检测器材 6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计
误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。 6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。 6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB； 6.4试块 6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。 6.4.2对比试块: RB-1、RB-2、RB-3该系列试块主要用于探测范围为10～80mm的距离波幅曲线制作，调整检测灵敏度。 6.4.3铁路钢桥制造专用柱孔标准试块:用于贴角焊缝超声波探伤调整时基线比例也及距离波幅曲线制作，调整检测灵敏度等。 6.5耦合剂 6.5. 1 应选用适当的液体或糊状物作为耦合剂，耦合剂应具有良好透声性和适宜流动性，不应对材料和人体有损伤作用，同时应便于检验后清理。 6.5.2 典型的藕合剂为水、机油、甘油和浆糊，耦合剂中可加人适量的“润湿剂”或活性剂以便改善藕合性能。 6.5.3 在试块上调节仪器和产品检验应采用相同的耦合 7. 工作程序 7.1检测准备 7.1.1测试前可由项目负责人或有关人员前往现场踏勘，了解现场基本情况(操作环境\工件材
焊缝超声波探伤报告记录
焊缝超声波探伤报告记录
————————————————————————————————作者：————————————————————————————————日期：
（CMA章） 钢结构超声波检测 检测报告 工程名称：铁路器材厂车修分厂延长跨 工程地点：铁路器材厂 委托单位：铁路器材厂 检测日期：2010年3月16日 报告总页数：12 页 报告编号： 合同编号： 工程检测有限公司
2010年4 月23 日

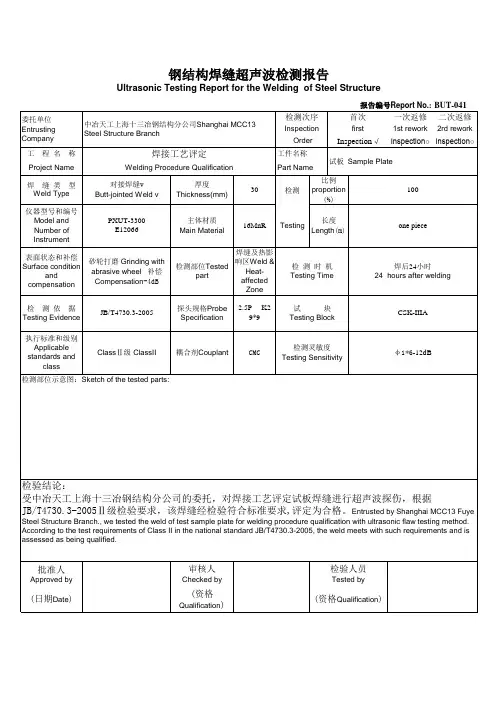

首页工程名称 检测依据《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T 11345-1989 《钢结构工程施工及验收规范》GB50205-2001 《建筑钢结构焊接技术规程》JGJ 81-2002 委托单位地址 检测焊缝58.2米检测时间2010.3.16 检测方法超声波法检测等级 B级（GB/T 11345-1989） 备注I级焊缝1条，占所测焊缝的100%,满足设计要求。 工程检测有限公司 2010年3月16日
钢结构超声波检测 检测人员： (上岗证号) 报告编写： （上岗证号） 复核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、授权签字人签字无效； 5．未经书面同意不得部分复制或作为他用； 6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于5日内给予答 复。 检测单位： 地址： 邮编： 联系人：
钢结构焊缝检测方案
钢结构焊缝检测方案 1、试验目的 检验钢结构焊缝质量。 2、仪器设备 1）超声波探伤仪（PXUT-350） 使用A型显示脉冲反射式探伤仪，其工作频率范围至少为1-5MHz，探伤仪应配备衰减器或增益控制器，其精度为任意相邻12dB误差在±1dB内，步进级每档不大于2dB，总调节量应大于60dB，水平线性误差不大于1%，垂直线性误差不大于5%。 2）探头（2.5Z10X16K2.5） 晶片的有效面积不应超过500mm2，且任一边长不应大于25mm。声束轴线水平偏离角应不大于2°。探头主声束垂直方向的偏离,不应有明显的双峰。 3、检测标准 《钢焊缝手工超声波探伤法和探伤结果分级》（GB 11345）4、抽检数量 根据《钢焊缝手工超声波探伤法和探伤结果分级》（GB 11345）的有关规定，来确定检测数量。 5、准备工作 为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责与业主、监理、施工等单位的联系、沟通工作，及
时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作。 6、测试方法及测试步骤 检验前,探伤人员应了解受验工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余探伤灵敏度应不低于评定线灵敏度。 扫查速度不应大于150mm/s,相邻两次探头移动间隔保证至少有探头宽度10%的重叠。 对波幅超过评定线的反射波,应根据探头位置、方向、反射波的位置判断其是否为缺陷，判断为缺陷的部位应在焊缝表面作出标记。 1）平板对接焊缝的检验： 为探测纵向缺陷，斜探头垂直于焊缝中心线在探伤面上，作锯齿型扫查，探头前后移动的范围应保证扫查到全部焊缝截面及热影响区，在保持探头垂直焊缝作前后移动的同时，还应作10°-15°的左右转动。 为探测焊缝及热影响区的横向缺陷应进行平行和斜平行扫查： ① B级检验时，可沿边缘使探头与焊缝中心线成10°-20°作斜平行的扫查。 ②C级检验时，可将探头放在焊缝及热影响区上作两个方向
铁路桥梁钢结构焊缝超声波探伤实施细则
*公司 钢构作业指导书 铁路桥梁钢结构焊缝超声波探伤文件编号： 版本号： 编制： 批准： 生效日期：
铁路桥梁钢结构焊缝超声波探伤实施细则 1. 目的 为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。2. 适用范围 适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。 3. 检测依据 TB10212-2009铁路钢桥制造规范 GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定 4．检验方法概述 超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。 5．人员要求 所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。超声检验人员的视力应每年检查一次，校正视力不得低于1.0。 6．检测器材 6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。 6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称 值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。 6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB； 6.4试块 6.4.1标准试块: CSK-ⅠA、 CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。 6.4.2对比试块: RB-1、RB-2、RB-3该系列试块主要用于探测范围为10～80mm的距离波幅曲线制作，调整检测灵敏度。 6.4.3铁路钢桥制造专用柱孔标准试块:用于贴角焊缝超声波探伤调整时基线比例也及距离波幅曲线制作，调整检测灵敏度等。 6.5耦合剂 6.5. 1 应选用适当的液体或糊状物作为耦合剂，耦合剂应具有良好透声性和适宜流动性，不应对材料和人体有损伤作用，同时应便于检验后清理。 6.5.2 典型的藕合剂为水、机油、甘油和浆糊，耦合剂中可加人适量的“润湿剂”或活性剂以便改善藕合性能。 6.5.3 在试块上调节仪器和产品检验应采用相同的耦合 7. 工作程序
钢结构焊缝外观检验标准
钢结构焊缝外观检验标准 1适用范围:本标准叙述了钢结构产品焊缝外观检验所需条件、?适用范围和合格标准。 2产品焊缝包括定位焊缝、完工焊缝及返修焊缝。 3焊工钢印和焊缝标识的要求 3.1 钢印须采用低应力钢印，钢印标记的打印应清晰完整，严禁用凿子、冲头等锋利工具进行打印。 3.2 打印深度为0.3mm~0.5mm。 3.3所有对接焊缝要求打焊工钢印和焊缝标识，焊工在完成焊缝焊接后应立即打上自己的代号钢印及焊缝标识（焊缝标识具体参考附件1）。 3.4一条焊缝如有数人同时施焊，应分别打上各人钢印，返修焊缝如非本人直接返修者，在返修焊缝旁适当位置打上返修焊工钢印，若因返修而去除了原焊工钢印，则应补打原焊工钢印。 3.5当产品图样对打焊工钢印另有规定时，应按图样要求打上焊工钢印。 4焊缝外观检验标准 4.1焊缝表面质量应符合以下规定: a)不得在坡口外母材上引弧； b）焊后清除掉所有的松散的焊接飞溅及焊缝上的熔渣； c)焊缝尺寸、位置符合图纸； d)焊道间或焊道和母材上没有焊瘤或未熔合；
e)焊缝和相邻母材上没有裂纹； f)焊缝表面应没有粗糙的波纹或沟槽，并与被连接表面圆滑过渡； g)不得有焊接弧坑,收弧点不得有裂纹。 h)返修焊缝表面，应修磨成与原焊缝基本一致，并打上返修焊工钢印。 4.2缝的质量等级划分应按照表1进行，未做规定的其他焊缝质量等级为三级，当有特殊要求时按照图纸或技术条件执行。 表1焊缝的质量等级划分 一级二级三级顶板主梁翼缘和腹板的对接焊缝角焊缝其他 顶板次梁翼缘的对接焊缝； 材质为Q345时厚度≥32mm或Q235 时厚度≥36mm时，腹板对接焊缝； 材质为Q345时厚度≤32mm或 Q235时厚度≤36mm时腹板对 接焊缝；角焊缝 其他 主柱翼缘和腹板的对接焊缝角焊缝其他 梁、柱和垂直支撑翼缘和腹板材质为Q345时厚度≥ 32mm或Q235时厚度≥36mm时 材质为Q345时厚度≤32mm或 Q235时厚度≤36mm时腹板对 接焊缝；角焊缝 其他 热轧型钢（用 于顶板主梁、 顶板次梁和主 柱） 全焊透其他其他 4.3焊缝的外观检查应符合如下规定： a)焊缝的外形尺寸应符合设计图样和本标准的要求，焊缝余高和错边允许偏差按照表2要求，焊缝表面应为均匀的鳞片状，不应有焊瘤和烧穿缺陷，对接焊缝的焊高不应低于母材；
焊缝超声波探伤操作步骤
焊缝超声波探伤操作步骤 一、探头前沿长度的测量。 将探头放置在CSK—ⅠA试块上，将入射点对准R100处，找 出反射波达到最高时探头到R100端部的距离。然后用其所长 100减去此段距离。此时所得的数据就是探头的前沿距离。按 此方法连测三次，求出平均值。 二、测量探头的K值 利用CSK—ⅠA试块上的φ50孔的反射角测出并用反三角函数 计算出K值。 将探头对准试块上φ50横孔，找到最高回波：则有K=tgβ=（L+l-35）/30。 三、扫描速度的调节 1、水平调节法：将探头对准R50、R100，调节仪器使B1、B2分 别对准不平刻度，此时计算出l1、l2。 l1，l2
将计算出的数据在示波屏上将B1和B2调至相对应的位置，此时水平距离扫描速度为1：1。 2、深度调节法 利用CSK-ⅠA试块调节，先计算R50、R100圆弧反射波B1、B2对 应的纵深d1、d2：d1，d2 B1、B2分别对准水平刻度值d1、d2。如K=2时，经计算d1=22.4mm、d2=44.8mm。调节仪器使B1、B2分别对准22.4和平共处44.8，这时深度1：1就调节好了。 四、距离——波幅曲线的绘制 1、将探头置于CSK-ⅢA试块上，衰减48dB，调增益使深度为 10mm的φ1×6孔的最高回波达基准60%，记录此时的衰减器 读数和孔深，然后分别探测其它不同深度的φ1×6孔，增益不 动，调节衰减器将各孔的最高回波调至60%高，记下相应的dB 值和孔深填入表中。 2、以孔深为横坐标，以分贝值为纵坐标，在坐标纸上描点绘出定 量线、判废线和评定线，标出Ⅰ区、Ⅱ区、Ⅲ区，并注明所用 探头的频率、晶片尺寸和K值。 3、现以T=30mm举例说明
钢结构焊缝探伤检测方案及钢结构检测方法
目录 一、现场探伤方案 (5) 二、现场安装无损检测人员须知 (2) 三、现场射线无损检测安全操作管理规程 (2) 四、现场辐射事故应急预案 (2) 五、无损检测专用工艺规程 (19)
现场射线探射方案 编制人： 批准人： 一、探伤内容 本工程为XXXXX，根据设计及规范要求需进行射线探伤。 二、探伤方案及时间 本次探伤采用便携式X射线探伤设备进行，从20XX年X月XX日起每天22:00~23：00；00:30~6:00 三、管理方案 1．目的 在进行X射线探伤工作时，射线对周围人员身体造成一定伤害，为了避免X 射线造成对人体的伤害，特制定本管理方案。 2.措施 2.1因施工需要在施工现场进行X射线探伤时，要采取以下措施： a).探照前要设置防护区（以作业地点问为半径30m至40m）并经射线报警检
测合格。 c）.安全圈外的通道处，要设专人警戒，并设置报警装置。 d）.由于是夜间现场探伤.设有红灯警示。 e）.射线探伤人员和操作必须在安全圈外，或具备防护措施的操作室内操作。 f）.由于道路在防护区以内，进出人员与车辆在专人的引导下通过。 2.2X射线设备和参数选用时应尽量避开施工人员集中的时间进行 2.3在施工现场探伤应尽量避开施工人员集中的时间进行 2.4射线操作人员持证上岗 2.5射线探伤时，操作人员应在安全区域内进行操作 2.6射线探伤完毕后，拆除隔离，进行正常生产活动 3.职责 项目经理；XX 探伤人员：XX 监护人员：XX 四、作业区域 详见示意图：
现场射线无损检测安全操作管理规程 受控状态 编号 EO/JLYR.10.11-2010 发布日期 XX 实施日期 XX 编制：XXX 审核：XXX 批准：XXX
钢结构焊缝的检验标准
焊缝检验标准 1.0适用范围 金属材料熔化焊外观检验。它也可以用于接头的焊前外观检验。 2.0要求 3.1外观质量 3.2.1验货方法说明 照明设备 表面光照度至少应达到350LX,建议应达到500LX。 出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1）。 范围 图1 检测范围 当不能根据图1的检测范围或有应用标准规定时，应采用放大镜间接检查。 4. 焊后外观检验 4.1 清理和修磨 此类焊缝应进行检查以确定： a)应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷； b)不应有工具碰撞或击打的痕迹； c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾； d)角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。 如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救。 4.2 外形和尺寸 焊缝应检测下列内容： a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4.4.1）； b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形， c)焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求 4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。 4.4 焊脚和表面 焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与 验收标准之间的偏差（见4.4.1）。 应检测焊缝以确定下列内容： a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；
建筑钢结构焊缝超声波探伤实施细则D0
钢构作业指导书 建筑钢结构焊缝超声波探伤文件编号： 版本号： 编制： 批准： 生效日期：
建筑钢结构焊缝超声波探伤实施细则 1. 目的 为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。 2. 适用范围 适用于母材厚度不小于4mm的碳素钢和低合金钢的钢板对接、T型接头、电渣焊接头； 适用于母材壁厚不小于3.5mm，管径不于小48mm的螺栓球节点杆件与锥头或封板对接； 适用于母材壁度不小于4mm，球径不小于120mm，管径不小于60 mm的焊接空心球及球管焊缝； 适用于母材壁厚不小于6mm、支管管径不于小89mm、局部两面角夹不小于30°、支管壁厚外径比小于13%的圆管相贯接节点碳素钢和低合金钢焊接接头焊。 3. 检测依据 GB 50205-2001钢结构工程施工质量验收规范 JGJ7-2010空间网格结构技术规程 JGJ81-2002建筑钢结构焊接技术规程 GB 50661-2011 钢结构焊接规范 JG/T203-2007钢结构超声波探伤及质量分级法 GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定 4．检验方法概述 超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换
能器所接收并传至超声波探伤仪示波器。通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。 5．人员要求 所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。超声检验人员的视力应每年检查一次，校正视力不得低于1.0。 6．检测器材 6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性偏差不大于±2%，垂直线性偏差不大于±3%。 6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于士2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于士1mm。6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB； 6.4试块 6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。 6.4.2对比试块: RB-1、RB-2、RB-3该系列试块主要用于探测范围为8～150mm的距离波幅曲 6.4.4对比试块: RBJ-1试块用于评定焊缝根部未焊缝程度,也可用壁厚5mm下以杆件的时基
超声波探伤方法原理及应用
超声波探伤方法原理及应用 【摘要】根据笔者多年的工作经验与实践，着重阐述超声波探伤在建筑钢结构中检测焊缝内部缺陷的应用进行了分析探讨。 【关键词】建筑钢结构；无损检测；钢结构焊缝；超声波探伤 1.建筑钢结构焊缝类型及焊缝内部缺陷 1.1焊缝类型及剖口型式 建筑钢结构体系主要有两种：门式钢架体系和网架空间结构体系，其中以门式钢架体系居多。其焊缝类型主要有对接焊缝和T型焊缝两种。对接焊缝是指将两母材置于同一平面内(或曲面内)使其边缘对齐，沿边缘直线(或曲线)进行焊接的焊缝：T型焊缝是指两母材成T字形焊接在一起的焊缝。为了保证焊缝部位两母材在施焊后能完全熔合，焊接前应根据焊接工艺要求在接头处开出适当的坡口，钢结构焊缝常见的坡口形式主要有c型(薄板对接)、V型(中厚板对接)、X 型(厚板对接)、单V型(T型连接)和K型(T型连接)等。 1.2常见内部缺陷 由于在焊接过程中受焊接工艺、环境条件等因素的影响，钢结构焊缝不可避免地会产生内部缺陷。常见的内部缺陷有气孔、夹渣、未焊透、未熔合和裂纹等。在缺陷性质上，单个气孔、点状夹渣属一般缺陷，对焊缝整体强度影响较小；群状气孔或不规则状夹渣、未焊透、未熔合、裂纹属严重缺陷，会严重降低焊缝整体强度等性能。 2.超声波探伤方法原理及分类 超声波探伤是利用超声波经过不同的介质产生反射的特性。超声波通过构件检测表面的耦合剂进入构件，在构件中传播，碰到缺陷或构件底面就会反射回至探头，根据反射波在超声波探伤仪荧光屏中的位置及波幅高度就可计算出其位置及大小。根据波形显示的不同，超声波探伤仪分为A型、B型、C型，常见的是A型脉冲反射式探伤仪。 3.超声波探伤在建筑钢结构中的应用 3.1超声波探伤的主要要求 3.1.1探伤人员的要求 探伤人员必须取得相应检测方法的等级资格证书，3级为最高，2级次之，1级为最低。 3.1.2探测面的选择 根据构件的形状、焊接工艺、可能产生的缺陷部位、缺陷的延展方向及焊缝要求的经验等级等来选取探测面。 3.1.3探头频率及角度(K值或折射角β)的选择 探头频率高，衰减大，穿透力差，不宜用于厚板构件焊缝的检测。但频率高，分辨率高，因此在穿透能力允许下，频率选得愈高愈好。一般选用2-5MHz探头，推荐使用2-2．5MHz探头。探头角度一般根据材料厚度、焊缝坡口型式及预计主要缺陷种类来选择，由于建筑钢结构的板材厚度一般不大，推荐使用K2．0(β600)或K2．5(β700)。 3.1.4耦合剂的选择 必须具有良好的透声性和适宜的流动性，对材料和人体无害，且价廉易取，建议使用洗洁精。
钢结构焊缝的检验标准
焊缝检验标准 1.0 适用范围 金属材料熔化焊外观检验。它也可以用于接头的焊前外观检验。 2.0 要求 3.1 外观质量 3.2.1 验货方法说明 照明设备 表面光照度至少应达到350LX,建议应达到500LX。 出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1）。 范围 图1 检测范围 当不能根据图1的检测范围或有应用标准规定时，应采用放大镜间接检查。 4. 焊后外观检验 4.1 清理和修磨 此类焊缝应进行检查以确定： a)应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷； b)不应有工具碰撞或击打的痕迹； c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾； d)角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。 如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救。 4.2 外形和尺寸 焊缝应检测下列内容： a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4.4.1）； b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形， c)焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求 4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。 4.4 焊脚和表面 焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与 验收标准之间的偏差（见4.4.1）。 应检测焊缝以确定下列内容： a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；
钢结构焊缝检测模拟试卷A
第四分册建筑主体结构工程检测技术 第二篇钢结构工程检测 第八章钢结构焊缝质量模拟试卷(A) 单位: 姓名: 上岗证号: 得分:一、填空题（20分）： 1．焊缝焊接质量的主要无损检测方法有四种：___________、___________、____________、_____________。 2．JG/T 203-2007规定数字式超声探伤仪频率范围为，且实时采样频率不应小于40MHZ。对于超声衰减大的工件，可选用低于的频率。 3．JG/T 203-2007规定_________试块为焊缝探伤用标准试块；_______型试块用于板节点现场标定和校核探伤灵敏度，绘制距离－－波幅曲线，测定系统性能等，试块1mm、2mm深线切割槽用于评定程度。 4．渗透探伤只能查出工件表面__________缺陷，对______________或______________无法探伤。 5．在四种无损检测方法中对表面裂纹检测灵敏度最高的是____________。 6．直探头纵波探伤时，工件上下表面不平行会产生的现象是_______________________________。 7．一级焊缝探伤比例为，二级焊缝探伤比例为。 8．JGJ 81-2002中规定：无损检测应在合格后进行。 9．根据使用目的和要求不同，通常将试块分成以下两大类：和 。 10．根据JG/T 203-2007的规定：按比例抽查的焊接接头有不合格的接头或不合格率为焊缝数的时，应加倍抽检，且应在原不合格部位两侧的焊缝长线各增加一处进行扩探，扩探仍不合格者，则应对该焊工施焊的焊接接头进行全检测和质量评定。 二、单项选择题（20分）： 1．超声波探伤仪的探头晶片用的是下面哪种材料：（）
