常用高位水箱给水方式
常用高位水箱给水方式
一．并联给水方式这种方式是各分区独立设置水箱和水泵，水泵集中布置在建筑底层或地下室，分别向各区进行无塔供水。这种给水方式的优点是：由于各区是独立的供水系统，供水安全可靠；水箱分散设置，各区水箱容积小，有利于结构设计，运行动力费用经济；水泵集中布置，便于维护管理。其缺点是水泵台数多，供水高压管路长，投资费用高，水箱占用上层建筑的面积较多等。由于这种系统供水安全可靠，运行费用较经济，国内外高层建筑比较广泛采用这种方式。对于超高层（高度大于100m）建筑，受水泵扬程、管材配件承压的限制和水锤噪音的影响，不宜盲目采用。
二．串联给水方式该方式是将水泵和水箱分散设置于各区的楼层中，低区水箱兼作上一区的水池，水泵由下区水箱抽水送至上区水箱，再由水箱向各区供水。
这种给水方式的优点是：水泵压力较均衡，所需扬程小，水锤影响小，能耗合理。其缺点是：设备布置分散，占用面积大，管理不便；水泵设在楼层，对防震、隔噪音要求高；上区供水受到下区限制，故供水可靠性差等。
三．减压给水方式减压给水方式是将整个高层建筑用水量全部由设置于底层的水泵提升至屋顶水箱，然后再通过各区减压装置减压后将水送至各个区给水系统的给水方式。这种方式根据采用的减压方式不同又分为减压水箱给水方式、分区减压阀给水方式和沿垂直立管循序减压阀给水方式。
1.减压水箱给水方式这种方式是将整个高层建筑用水量全部由底层水泵送至屋顶水箱，然后再分别送至各分区水箱，分区水箱通常只起减压作用。减压水箱给水方式的优点是：水泵台数及类型少，所需泵房面积小，投资少；设备集中，便于维护管理。缺点是：建筑内全部用水均要经水泵提升至屋面水箱，致使水泵输送量大、工作时间长、运转费用高；屋顶水箱容积大，加大建筑荷载，提高了对建筑结构设计和抗震要求；供水的安全可靠性差。
2.减压阀给水方式该方式的工作原理与减压水箱给水方式相同，只是在分区给水系统中用减压阀代替减压
水箱。其优点是：减压阀不占用楼层面积，可使建筑面积得到更好的利用。缺点是：水泵运行动力费用高，同时为保证供水系统的安全可靠性，应保证减压阀质量，否则会增加日常维护管理工作量，并影响安全供水。
3.垂直立管循序减压供水方式这种方式是根据分区的需要，通过计算，将减压阀装于立管相应位置处，使各分区减压阀承压相同。这种方式改变了分区减压阀给水方式中各个减压阀的不同受力状态，使得设备选型和维护管理简便，但是，保证减压阀质量，对系统的安全运行仍然至关重要。
给水方式
给水方式 (1)直接给水方式 当室外给水管网的水量、水压一天内任何时间都能满足室内管网的水量、水压要求时，应充分利用外网压力，采用直接给水方式，建筑内部管网直接在外网压力的作用下工作。 直接给水方式的特点是：系统最简单，能充分利用外网压力。但室内没有贮备水量，外网一旦停水，内部立即断水。 (2)单设水箱的给水方式 当室外管网的水压周期性变化大，一天内大部分时间，室外管网水压、水量能满足室内用水要求，只有在用水高峰时，由于用水量过大，外网水压下降，短时间不能保证建筑物上层用水要求时，可采用单设水箱的给水方式。在室外管网中的水压足够时(一般在夜间)，可以直接向室内管网和室内高位水箱送水，水箱贮备水量；当室外管网的水压不足时(一般在白图2—2直接供水方式天)，短时间不能满足建筑物上层用水要求时，由水箱供水。由于高位水箱容积不宜过大，单设水箱的给水方式不适用于日用水量较大的建筑。 a. 引入管与外网管道相连接，通过立管直接送～屋顶水箱，水箱出水管与布置在水箱下面的横干管相连，水箱进水管、出水管上无逆止阀，实际上水箱已成为各用水器具用水的必经之路(相当于外网水的断流箱)。可保证水箱水随进随出，水质新鲜，又可保证水压稳定。这种方式的缺点是：水箱贮水量要求保证缺水时的最大用水量，否则会造成上、下层同时断水。 b．水箱进水、出水合用一根立管，只是在水箱底部才分为两根管，一根管为进水管，另一根为出水管。外网水压高时，外网既向水箱供水也向用户供水，外网水压不足时，由水箱补充不足部分。
图1-3 水泵水箱联合供水方式 采用这种给水方式，可充分利用室外管网的水压，缓解供求矛盾，节约投资和运行费用；工作完全自动，无须专人管理；但是采用水箱，应注意水箱的污染防护问题，以保护水质；水箱容积的确定应慎重，过大，则增加造价和房屋荷载；过小，则可能发生用户缺水，起不到调节作用。 在不宜设水箱或设水箱有困难的情况下，水罐的给水方式。也可以设置|气压给水设备。
高层建筑生活给水系统给水方式的选择
摘要：通过高层建筑生活给水系统各种给水方式的分析比较，认为根据具体情况采用高位水箱减压给水方式或几种给水方式的结合在目前是比较经济合理的给水方式。 关键词：高层建筑给水方式减压给水 选择给水方式是高层建筑生活给水系统设计的关键，它直接关系到生活给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直按由城市给水管网供水，高区部分由水泵加压供水。就目前我国城市给水状况而言，水压一般可满足建筑五～六层的生活用水要求，高区部分的供水应根据具体情况确定。《建筑给水排水设计规范》（gbj15－88）（以下简称《规范》）第2.3.4条规定：“高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑物层数等条件，结合利用室外给水管网的水压合理确定。分区最低卫生器具配水点处的静水压，住宅、旅馆、医院宜为300～350kpa；办公楼宜为350～450kpa。”因此，根据《规范》规定的分区给水静水压，兼顾消防给水系统的给水方式，高层建筑生活给水系统高区部分应进行合理的竖向分区。高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。《高层民用建筑设计防火规范》（gb50045－95）第7.4.7条规定：“采用高压给水系统时，可不设高位消防水箱。当采用临时高压给水系统时，应设高位消防水箱……。”我国目前消防给水系统中临时高压制居多，一般高层建筑都设有高位消防水箱。在高位水箱有效容积增加不多的情况下，生活贮水与消防贮水同时贮存于一个水箱中，这既经济又便于管理。高位水箱具有稳压作用，使冷热水系统水压保持平衡，方便洗浴。变频调速水泵不能满足消防贮水量，存在小流量和零流量供水问题，同时变频控制股价格较高，在高层建筑中采用较少。气压罐给水方式的主要缺点是气压罐调节容积小，同样存在不能满足消防贮水的问题，一般作为消防给水系统中的经常性增压设备，对于高层建筑生活给水一般用于少数楼层水压不足时的增压。由于以上诸多原因，目前绝大多数高层建筑采用高位水箱给水方式，尽管高位水箱存在增加建筑荷载和防止生活用水受到二次污染的问题。高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式或高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压。减压水箱占用一定的建筑面积，并且增加了防止生活用水二次污染的困难，有噪音影响。减压阀造价虽然较高，但占地面积大大减小，不影响水质而且无噪声，国内减压阀产品质量提高，性能可靠，故采用减压阀减压方式的日渐增多。高位水箱给水方式在实际应用中可以按以下情况考虑。1、建筑高度50m左右的高层建筑，高区部分可采用贮水池——水泵——屋顶水箱——减压阀给水方式。如果低区部分对供水安全要求较高，可以直接从屋顶水箱引下一根立管至低区管网，该立管上设电动阀门和减压阀，平时电动阀门关闭，在城市给水管网停止供水时打开电动阀门向低区供水。如图1所示。此方式供水安全可靠，充分利用了城市管网的水压，节省能源。这种方式普遍采用。2、建筑高度50～80m左右的高层建筑，高区部分可采用贮水池——水屋顶水箱——减压阀给水方式（见图2）或高位水箱并联给水方式（见图3）。并联给水方式各分区为独立的给水系统，供水安全可靠，水泵集中布置，便了管理维护，运行动力费川省。但走必须设水泵——水箱两套设备，增加了水泵和水箱占用的建筑面积，造价增大，这在大城市尤为显著。减压阀给水方式系统简单，设备费用少，占地面积小，管理维护方便。但是其供水安全性比并联给水较差，运行动力费用较高。目前我国各地供电情况逐步改善，电费比较适中，采用高位水箱分区减压给水方式具有较大优越性。这种情况病区部分有两个分区。此种方式应用较多。如由重庆建筑大学设计的重庆医科大学附属第一医院外科大楼，总建筑面积 37756m2，地下有两层，地上有二十三层，建筑高度 89.1m。生活给水系统采用分区给水方式，四层及四层以下由城市管网直接供水，五层及五层以上由贮水池——水泵—
高层建筑给水系统的几种方式
高层建筑给水系统的几种方式 十层的民用建筑至少在30米，即使以24米的公用建筑计算，市政管网的压力肯定需要二次加压才能满足要求，不存在直接供水的可能。但是，根据建筑的高度、管道的承压能力、用水器具的压力要求，又可以分为以下几种方式。 （1）分区减压系统这种系统目前可以说是最受欢迎的，因为减压阀的价格已经降到3000元/件左右，相比而言，管材和安装工程量以及系统得维护难度等均大幅度下降，其经济效率大大提高。系统的组成方式为：、生活水池、水泵、主管道、直接入户管、减压阀、阀后入户管等。目前的高层或小高层采用这种方式的很多。系统原理：一般由建筑地下室的泵房进行一次性集中加压，高压水沿主干管送至建筑上部用户，并满足要求；但是对于建筑下部的用户水压过高，则需要进行集中减压（减压阀组），再送至用户。缺点就是减压区的水头损失大，水泵功耗较大。 1 高层建筑给水方式的选择 选择给水方式是高层建筑给水系统设计的关键，它直接关系到给水系统的使用和工程造价。对于高层建筑，城市给水管网的水压一般不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，即低区部分直接由城市给水管网供水，高区部分由水泵加压供水。 高区部分可以采用的分区给水方式有：高位水箱给水方式；变频调速水泵给水方式或气压罐给水方式。目前绝
大多数高层建筑采用高位水箱给水方式。 高位水箱给水方式可根据《规范》要求采用高位水箱减压给水方式、高位水箱并联给水方式和高位水箱串联给水方式，或者根据具体情况采用几种给水方式的结合。其中高位水箱减压给水方式利用减压水箱和减压阀减压，而减压阀占地面积小，不影响水质，无噪声，国内减压阀产品质量逐渐提高，性能可靠，故采用减压阀减压方式的日渐增多。 2 给水减压阀的应用 随着我国建筑给排水科技的发展，近十余年来各种类型进口和国内自行研制的给水减压阀已在高层建筑乃至超高层建筑给水系统中得到广泛应用。实践表明：应用减压阀的给水减压保障系统与传统的中间水箱减压系统相比，有占用空间小、技术特性稳定、压力比调节灵活、使用寿命长、维护管理便捷等优点。但如何保障高层建筑减压阀给水系统的正常工作，使高层建筑用户获得良好的供用水环境，并确保楼宇内消防灭火设施(消火栓、喷洒)遇警显效的作用，离不开对减压阀给水系统科学有序的维护管理。下面结合实际工作经验，对高层建筑给水系统中减压阀的使用及维护管理谈一些体会。 2．1 1用1备的减压阀组应定期轮换工作。大部分高层建筑生活给水减压保障系统，是以给水竖向分区设置的，一般设在每一给水分区总管上。考虑到众多用户的用水
常用高位水箱给水方式
常用高位水箱给水方式 一．并联给水方式这种方式是各分区独立设置水箱和水泵，水泵集中布置在建筑底层或地下室，分别向各区进行无塔供水。这种给水方式的优点是：由于各区是独立的供水系统，供水安全可靠；水箱分散设置，各区水箱容积小，有利于结构设计，运行动力费用经济；水泵集中布置，便于维护管理。其缺点是水泵台数多，供水高压管路长，投资费用高，水箱占用上层建筑的面积较多等。由于这种系统供水安全可靠，运行费用较经济，国内外高层建筑比较广泛采用这种方式。对于超高层（高度大于100m）建筑，受水泵扬程、管材配件承压的限制和水锤噪音的影响，不宜盲目采用。 二．串联给水方式该方式是将水泵和水箱分散设置于各区的楼层中，低区水箱兼作上一区的水池，水泵由下区水箱抽水送至上区水箱，再由水箱向各区供水。
这种给水方式的优点是：水泵压力较均衡，所需扬程小，水锤影响小，能耗合理。其缺点是：设备布置分散，占用面积大，管理不便；水泵设在楼层，对防震、隔噪音要求高；上区供水受到下区限制，故供水可靠性差等。 三．减压给水方式减压给水方式是将整个高层建筑用水量全部由设置于底层的水泵提升至屋顶水箱，然后再通过各区减压装置减压后将水送至各个区给水系统的给水方式。这种方式根据采用的减压方式不同又分为减压水箱给水方式、分区减压阀给水方式和沿垂直立管循序减压阀给水方式。 1.减压水箱给水方式这种方式是将整个高层建筑用水量全部由底层水泵送至屋顶水箱，然后再分别送至各分区水箱，分区水箱通常只起减压作用。减压水箱给水方式的优点是：水泵台数及类型少，所需泵房面积小，投资少；设备集中，便于维护管理。缺点是：建筑内全部用水均要经水泵提升至屋面水箱，致使水泵输送量大、工作时间长、运转费用高；屋顶水箱容积大，加大建筑荷载，提高了对建筑结构设计和抗震要求；供水的安全可靠性差。 2.减压阀给水方式该方式的工作原理与减压水箱给水方式相同，只是在分区给水系统中用减压阀代替减压
高低位水箱供水系统电气控制系统的设计与调试
《建筑电气控制技术》课程设计 题目高低位水箱供水电气控制系统设计与调试学院(部) 电子与控制工程学院 专业电气工程及其自动化 班级 学生姓名 学号 月日至月日共周 指导教师(签字) 系主任(签字) 年月日
一、设计任务书 1、设计内容及要求 通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，以及安装布置图、接线图和控制箱的设计，具有电气控制系统工程设计的初步能力。 根据系统的控制要求，采用PLC为中心控制单元，设计出满足控制要求的控制系统。 2、设计原始资料 1、高低位水箱均设水位信号器。高位水箱水位达到低位，低位水箱水位达到高位时，水 泵起动；高位水箱水位达到高位或低位水箱水位达到低位时，水泵停止。 2、两台水泵分工作泵和备用泵，可以互换，只有一台水泵工作。当工作泵出现故障时， 备用泵自投。水泵功率7.5KW。 3、具有手动、自动工作方式。 4、各种指示及报警。 3、设计完成后提交的文件和图表 1、计算说明书部分： 1）系统工作原理说明 2）程序调试 3）操作使用说明 2、图纸部分： 1）电气原理图：主电路、控制电路、梯形图、指令系统 2）电气箱面板布置图，电气箱内部布置图 3）接线图。（相对编号法） 4）元件明细表 5）控制箱尺寸 4、进程安排 1、第1周完成主电路、控制电路、梯形图设计及元件选型 2、第2周完成元件布置图、接线图的设计，并完成综合实验报告书 3、第1周 1-20号完成程序的调试 4、第2周 21-43号完成程序调试
5、主要参考资料 1、建筑电气控制技术王俭建筑工业出版社 2、建筑电气控制技术马小军机械工业出版社 3、各种电器元件产品样本 二、分析设计 在高层建筑中，水泵及其控制室一般位于建筑物的地下层，水箱通常设于大厦的顶部。这样，将水箱的水位信号传输到控制柜需要相当长的距离。为了避免信号在传输过程中因为各种干扰而引起继电器误动作，信号控制回路通常采用220V的电压。另外，由于水位信号为小容量的继电器，其触点不适合于直接控制接触器，因此，需要通过中间继电器进行中间转换。总体来说，为了便于线路的维修，管理等，应将辅助线路分为信号控制回路和电动机控制回路等几部分，这样，才能使控制线路的分工更加明确，可读性更强。 本系统能过实现自动和手动的控制水泵供水，在自动模式下，系统能过自动见识高低位水箱水位情况，并根据水位信号器采集到的信号来决定是否启动水泵。同时本系统设置了两台水泵，当其中一台水泵出现了故障时，另一台水泵能过及时的投入到使用中，保障了高层的供水。同时在使用前应对系统进行检验，检查的主要能容包括：检查线路的连接是否正确，连接是否可靠；检查信号灯是否损坏，若损坏要及时更换；检查PLC的接线是否正确；对水泵进行空载试验观察其各项指标是够合格；同时在使用时，要经常的对高低位水箱进行清洁，以免影响水位信号开关的性能。 1、主电路设计 根据控制要求及水泵的功率,经计算可确定两台水泵电机均可直接启动，如图原理图2-1所示，每个电机分别用1个接触器控制其电源,1个热继电器进行过载及1个低压断路器进行短路瞬时保护. 2、PLC选择及 I/O分配 根据本系统设计只用到20个口（由原理图看以看出），但是考虑的系统在将来可能会改进，这里用了32点的华光PLC。I/O口的分配如下表所示。
关于设置消防专用高位水箱存在的一些问题
关于设置消防专用高位水箱存在的一些问题 摘要：高层民用建筑设置消防专用高位水箱并不能从根本上消除消防用水对生活饮用水水质污染的因素，存在不少的弊病：由于水箱内的水长期停滞不流动，极易滋生微生物、苔藓、藻类等，最终成为污水箱，产生污泥，影响灭火效果；只要消防水源来自生活饮用水，就存在消防用水从补水系统往生活饮用水系统回灌的可能，也就是说不能彻底解决污染问题，可能比合用水箱污染严重得多。 关键词：高层建筑消防专用高位水箱水质合用水箱 1 消防专用高位水箱的产生 近几年，有人提出了高层民用建筑设置消防专用高位水箱的建议，认为这样可以根本解决消防用水污染生活饮用水的问题。国家也出台了相应规范条文。《建筑给水排水设计规范》（GB50015-2003）第3.2.8 条规定，生活饮用水池（箱）应与其它用水的水池（箱）分开设置，按条文说明要求，高位消防水箱也属于“其它”用水之列，应与生活饮用水箱分开设置，这样便产生了消防专用高位水箱。 2 设置消防专用高位水箱存在的问题 2.1 目前条件无法保障水箱定期的规范化的清洗 消防专用高位水箱里的水不流动，长期停滞，极易滋生微生物，需定期清洗消毒。但到现在为止，针对消防水箱的清洗消毒，国家并没有相应的规范化的要求，有的城市要求一年清洗一次，有的专业设计人员建议半年一次。实际执行情况更是令人担忧，目前水箱多由物业管理部门自行清洗消毒，很多物业公司不具备此项专业技能，清洗消毒工作很不规范，起不到应有的效果。还有最糟糕的情况，就是一般小区多年都不会有火灾发生，好多物业公司对消防预防工作有些麻痹，不重视，多年都不清洗水箱，往往滋生苔藓、藻类，浮游生物，最终沉淀污泥，成为污水箱，污泥箱。 2.2 水质污染将严重影响灭火效果 消防专用高位水箱储水如果由于清洗不及时被污染，变成含有污泥的水，这种水用于高层建筑灭火，可能造成严重后果。在竖向分区的高层建筑消防给水系统中，一般在分区处设置减压阀，阀前都设过滤器。灭火时，水箱中的污泥、悬浮物可能堵塞过滤器，降低消防给水量，影响灭火效果；如果比例式减压阀的活塞被污染物卡住，水流便不能通过，造成无水灭火的局面，其后果将非常严重；另外，《自动喷水灭火系统设计规范》第10.1.1条也明文规定，受到严重污染的水不适合用作自动喷水灭火系统用水。 2.3 消防专用高位水箱成为生活饮用水系统另一个污染源 由于长期不流动的消防专用水箱的贮水，最终成为污水，水箱上部空间的空气将被污染，成为浊气、臭气。高层民用建筑消防高位水箱的进水，一般设计是由生活给水泵出水管供给，当为消防水箱补水以后，水泵停止运行，水箱进水管（也就是生活水泵出水管）内一旦形成负压，此时水箱上部污浊气体就可能会被吸入生活水泵的出水管，对生活给水系统形成污染。如果水箱进水管为淹没出流时，后果更为严重，此时，进入生活给水系统的不是浊气而是被严重污染的污水。现在有的设计对消防水箱补水方式作了一些改进，不直接由生活给水泵出水管供给，但并没有改变消防用水最终取水于城镇生活饮用水管网的现实问题，也就没有根本消除消防用水对生活饮用水污染的因素。所以这仍是一种人为形成生活饮用水污染的途径。 3 消防高位水箱设置方式的建议 3.1 设置合用高位水箱是最经济、最合理的方式
建筑给水系统的给水方式有哪些_
建筑给水系统的给水方式有哪些? 建筑给水系统的给水方式有哪些? 常见的给水方式有以下六种基本类型： （1）直接给水方式，不设增压及储水设备 优点：系统简单、安装维护方便、投资较少、充分利用室外管网水压，并且供水安全可靠 缺点：系统内部无储备水量，当室外管网停水时，室内系统立即断水 适用范围：适用于室外管网水压水压充足，并能全天保证用户用水要 求的地区 （2）单设水箱给水方式 优点：系统比较简单，投资较省；系统具有一定的储备水量，供水的 安全可靠性较好；充分利用室外管网的压力供水，节省电耗 缺点：系统设置了高位水箱，增加了建筑物的结构荷载，并给建筑物 的立面处理带来一定困难；当水压较长时间持续不足时，需增大水箱 容积，并有可能出现断水情况。 适用范围：室外管网水压周期性不足，室内用水要求水压稳定，并且 允许设置水箱的建筑物 （3）设储水池、水泵的给水方式 优点：供水安全可靠，不设高位水箱，不增加建筑结构荷载 缺点：没能充分利用室外管网的供水压力 （4）水泵水箱联合给水方式：水泵从储水池吸水，经加压后送入水箱。因水泵供水量大于系统用水量，水箱水位上升，至高水位时停泵，当 低水位时重新启动。
优点：水泵和水箱联合工作，水泵及时向水箱充水，可以减小水箱容积。同时，在水箱的调节下，水泵能稳定在高效点工作，节省电耗。在高位水箱上采用水位继电器控制水泵启动，易于实现管理自动化。储水池和水箱能够储备一定水量，增强供水的安全可靠性。 缺点：系统一次性投资较大，设备和运行费用较高，安装及维护比较麻烦。 适用范围：在室外给水管网水压经常性不足、室内用水不均匀、室外管网不允许水泵直接吸水，而且建筑物允许设置水箱时。 （5）气压给水方式：利用密闭压力水罐代替水泵水箱联合给水方式中高位水箱，形成气压给水方式 优点：设备可设在任何高度上，安装方便，便于隐蔽，投资少，建设周期短，水质不易受污染，便于实现自动化。 缺点：给水压力波动较大，能量浪费严重 适用范围：室外管网水压经常性不足又不宜设置高位水箱的建筑 （6）变频调速给水方式 当给水系统中流量发生变化时，扬程也会发生变化。压力传感器不断向微机控制器输入水泵出水管压力的信号，当测得的压力值大于设计给水量压力值时，则微机控制器向变频调速器发出降低电流频率的信号，从而使水泵转速降低，水泵出水量减少，水泵出水管压力下降；反之亦然 适用条件：水泵扬程随流量减少而增大，管路水头损失随流量减少而减少。当用水量下降时，水泵扬程在恒速条件下得不到充分利用，为节能，可采用此方式。
高低位水箱供水系统设计
课程设计任务书（A） 题目高低位水箱供水系统设计 学院(部) 专业 班级 学生姓名 学号 12 月27 日至12 月31 日共 1 周 指导教师(签字) 系主任(签字) 2010 年12 月15 日
一、设计目的 通过对电气控制系统的设计，掌握电气控制系统设计的一般方法，能够设计出满足控制要求的电气原理图，以及安装布置图、接线图和控制箱的设计，具有电气控制系统工程设计的初步能力。根据系统的控制要求，采用PLC为中心控制单元，设计出满足控制要求的控制系统。 二、设计要求 1、高低位水箱均设水位信号器。高位水箱水位达到低位，低位水箱水位达到高位时，水泵起动；高位水箱水位达到高位或低位水箱水位达到低位时，水泵停止。 2、两台水泵分工作泵和备用泵，可以互换，只有一台水泵工作。当工作泵出现故障时，备用泵自投。水泵功率5.5KW。 3、具有手动、自动工作方式。 4、各种指示及报警。 三、基本设计思路 在高层建筑中，水泵及其控制室一般位于建筑物的地下层，水箱通常设于大厦的顶部。这样，将水箱的水位信号传输到控制柜需要相当长的距离。为了避免信号在传输过程中因为各种干扰而引起继电器误动作，信号控制回路通常采用220V的电压。另外，由于水位信号为小容量的继电器，其触点不适合于直接控制接触器，因此，需要通过中间继电器进行中间转换，即扩张触点容量。总体来说，为了便于线路的维修，管理等，应将辅助线路分为信号控制回路和电动机控制
回路等几部分，这样，才能使控制线路的分工更加明确，可读性更强。 四、系统总体设计 1、主电路的设计 主电路线路如图1所示，图中的M1、M2、为带动水泵的电动机，由于电动机的功率是5.5KW，所以三台电动机都采用直接启动方式，各台电动机分别使用一个接触器控制，各电动机分别由FR1、FR2、提供过载保护，各自通过自锁实现失压保护。（主电路的设计如附图1所示） 2、PLC的选择及I/O分配 根据给定的控制要求，可统计出现场输入信号共12个，输出信号共7个，故选用OMRON C系列C20P，此型号具有12点输入和8点输出，满足要求。（I/O分配如表1所示）。 3、PLC外部接线图的设计 PLC根据表1的I/O分配关系和C20P的端子排列位置进行相应的接线，PLC系统外部接线图在中，图中各接触器采用220V电源，信号指示及报警指示灯与接触器共用220V电源。（PLC外部接线图的设计如附图3所示） 控制柜的设计 4、由表1中各元件的型号尺寸，设计控制柜的尺寸为：300×250×840mm，控制柜内部接线图和面板接线图的设计如附图2所示。由图1的主电路和控制电路原理图和其中标注的线号，用相对编号法画出如图3所示的接线图。
给水方式的基本类型
直接给水方式 只设有给水管道系统，不设加压及贮水设备，室内给水管道与室外供水管网直接相连，利用室外管网压力直接向室内给水系统供水。适用于室外管网水量和水压充足，能够全天保证室同用户用水要求的地区。 设水箱的给水方式 设有管道系统和屋顶水箱（亦称高位水箱），且室内给水系统与室外给水管网直接相连。平时贮存一定的用水量，当供高峰用水时，室外管网压力不足，则由水箱向室内系统补充供水。为了防止水箱中的水回流到室外管网，在引入管上要设置止回阀。适用于室外管网水压周期性不足及室内用水要求水压稳定，并且允许设置水箱的建筑物。设置水箱的给水方式在非用水高峰期，由于Hg≥Hx，引入管上的止回阀开启，由室外给水管道向建筑给水管道系统供水，当供水量大于用水量时，多余的供水进入水箱，水箱贮水，水箱水面达到最高水位，通过浮球阀控制水箱停止进水；在用水高峰期，由于Hg＜Hx，引入管上的止回阀关闭，建筑内部给水管道系统由水箱供水。 设水泵的给水方式 设有管道系统及加压水泵。当室外管网水压经常不足时，利用水泵进行加压后向室内给水系统供水。当室外管网压力允许水泵直接吸水时，应绕水泵设旁通管，并在水泵出口和旁通管上应装设止回阀，以防止停泵时，室内给水系统中的水产生回流。当造成室外管网压力幅度波动时，则必须设置断流水池（兼作贮水池使用），从而增加了供水的安全性。当用水量较均匀时，采用恒速水泵供水；否则，宜采用自动变频调速水泵供水，以提高水泵的运行效率。 设水池、水泵和水箱的给水方式
适用于室外给水管网水压经常不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀的情形。在高位水箱上采用水位继电器控制水泵启动，易于实现管理自动化。设水池、水泵和水箱的给水方式在开始工作时，先由水泵从水池吸水并向建筑内部给水管道系统供水，如果供水量大于用水量，则水箱贮水，当水箱水面达到最高水位时，由水位开关控制水泵停止运行，此时由水箱向建筑内部给水管道系统供水，随着供水时间的延长，当水箱水面降至最低水位时，由水位开关控制水泵启动运行。对于某些无法或者不允许在其屋面设置水箱的多层或高层建筑，可采用气压给水方式。气压给水方式在给水系统中设置气压给水设备，利用气压气罐内气体的可压缩性升压供水，该给水方式用设在地面上的气压罐替代水箱。 设气压给水装置的给水方式 气压给水装置是利用密闭压力水罐内空气的可压缩性贮存、调节和压送水量的给水装置，其作用相当于高位水箱和水塔。由气压水罐调节贮存水理及控制水泵运行。给水压力波动较大，管理及运行费用较高，且调节能力小。适用于室外管网水压经常不足，不宜设置高位水箱的建筑（隐蔽的国防工程、地震区建筑、建筑艺术较高的建筑）。

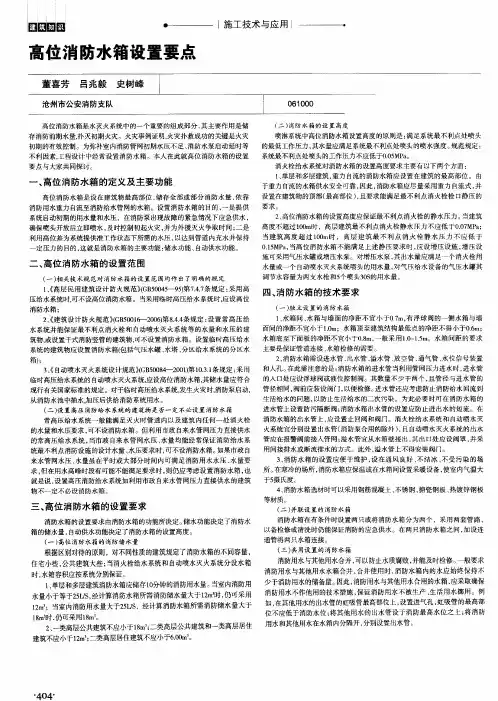

高位消防水箱的设计规范
【补充资料】 消防给水及消火栓系统技术规范2014 高位消防水箱 临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定： 1.一类高层公共建筑不应小于36m3，但当建筑高度大于100m时不应小于50m3，当建筑高度大于150m时不应小于100m3； 2.多层公共建筑、二类高层公共建筑和一类高层居住建筑不应小于18m3，当一类住宅建筑高度超过100m时不应小于36m3； 3.二类高层住宅不应小于12m3； 4.建筑高度大于21m的多层住宅建筑不应小于6m3； 5.工业建筑室内消防给水设计流量当小于等于25L/s时不应小于12m3，大于25L/s时不应小于18m3； 6.总建筑面积大于10000㎡且小于30000㎡的商店建筑不应小于36m3，总建筑面积大于30000㎡的商店不应小于50m3，当与本条第1款规定不一致时应取其较大值。 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定： 1.一类高层民用公共建筑不应低于，但当建筑高度超过100m时不应低于； 2.高层住宅、二类高层公共建筑、多层民用建筑不应低于，多层住宅确有困难时可适当降低； 3.工业建筑不应低于； 4.当市政供水管网的供水能力在满足生产生活最大小时用水量后，仍能满足初期火灾所需的消防流量和压力时，可由市政给水系统直接供水，并应在进水管处设置倒流防止器，系统的最高处应设置自动排气阀； 5.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于； 6.当高位消防水箱不能满足本条第1-5款的静压要求时，应设稳压泵。 稳压泵的设计流量应符合下列规定： 1.稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量； 2.消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定，当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计，且不宜小于1L/s; 3.消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。 稳压泵的设计压力应符合下列要求： 1.稳压泵的设计压力应满足系统自动启动和管网充满水的要求； 2.稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为 3.稳压泵的设计压力应保持系统最不利点处水灭火设施的在准工作状态时的压力大于该处的静水压，且增加值不应小于。 设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。 稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀。 稳压泵应设置备用泵。
七种给水方式
七种给水方式 Prepared on 22 November 2020
七种给水方式 （1）直接给水方式，不设增压及储水设备 （2）优点：系统简单、安装维护方便、投资较少、充分利用室外管网水压，并且供水安全可靠 （3）缺点：系统内部无储备水量，当室外管网停水时，室内系统立即断水（4）适用范围：适用于室外管网水压水压充足，并能全天保证用户用水要求的地区 （5）（2）单设水箱给水方式 （6）优点：系统比较简单，投资较省；系统具有一定的储备水量，供水的安全可靠性较好；充分利用室外管网的压力供水，节省电耗 （7）缺点：系统设置了高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定困难；当水压较长时间持续不足时，需增大水箱容积，并有可能出现断水情况。 （8）适用范围：室外管网水压周期性不足，室内用水要求水压稳定，并且允许设置水箱的建筑物 （9）（3）设储水池、水泵的给水方式 （10）优点：供水安全可靠，不设高位水箱，不增加建筑结构荷载 （11）缺点：没能充分利用室外管网的供水压力 （12）（4）水泵水箱联合给水方式：水泵从储水池吸水，经加压后送入水箱。因水泵供水量大于系统用水量，水箱水位上升，至高水位时停泵，当低水位时重新启动。
（13）优点：水泵和水箱联合工作，水泵及时向水箱充水，可以减小水箱容积。同时，在水箱的调节下，水泵能稳定在高效点工作，节省电耗。在高位水箱上采用水位继电器控制水泵启动，易于实现管理自动化。储水池和水箱能够储备一定水量，增强供水的安全可靠性。 （14）缺点：系统一次性投资较大，设备和运行费用较高，安装及维护比较麻烦。 （15）适用范围：在室外给水管网水压经常性不足、室内用水不均匀、室外管网不允许水泵直接吸水，而且建筑物允许设置水箱时。 （16）（5）气压给水方式：利用密闭压力水罐代替水泵水箱联合给水方式中高位水箱，形成气压给水方式 （17）优点：设备可设在任何高度上，安装方便，便于隐蔽，投资少，建设周期短，水质不易受污染，便于实现自动化。 （18）缺点：给水压力波动较大，能量浪费严重 （19）适用范围：室外管网水压经常性不足又不宜设置高位水箱的建筑 （20）（6）变频调速给水方式 （21）当给水系统中流量发生变化时，扬程也会发生变化。压力传感器不断向微机控制器输入水泵出水管压力的信号，当测得的压力值大于设计给水量压力值时，则微机控制器向变频调速器发出降低电流频率的信号，从而使水泵转速降低，水泵出水量减少，水泵出水管压力下降；反之亦然 （22）适用条件：水泵扬程随流量减少而增大，管路水头损失随流量减少而减少。当用水量下降时，水泵扬程在恒速条件下得不到充分利用，为节能，可采用此方式。
高位水箱设计计算方法Microsoft Office Word 2007 文档
贮水池、高位水箱(水塔)的容积确定 发布时间：2011/3/15 14:26:21 新闻来源：本站原创浏览次数：4180 贮水池、高位水箱(水塔)的容积确定 1．贮水池的容积确定： (1)居住小区或建筑物生活的贮水池有效容积应按外部给水管网供给水量和给水泵供水量的变化曲线经计算确定，一般根据调节水量和事故备用水量确定，应满足下式要求： Vt≥(Qb—Qg)Tb+Vs QgTt≥(QbQg) Tb (1.8-1) 式中 Vt——贮水池的有效容积（m 3)； Qb——给水泵的供出水量(m 3／h)： Qg——给水管网的供出水量(m 3／h)： Tb——给水泵的运行时间(h)； Vs——事故备用水量(m3)： Tt——水泵运行间隔时间(h)。 （2）当资料不足时，贮水池的调节水容积可按最高日用水量的15％-20％确定。 （3）水泵——水塔（高位水池）联合供水时，其有效容积可根据小区内的用水规律和小区泵房的运行规律进行计算确定；若资料不全时可参考表1.8-1选定。 水塔（高位水池）生活调节贮水量表1.8-1 （4）建筑物的生活用水贮水池的有效容积应按进水量与用水量变化曲线经计算确定，当资料不足时，宜按最高日用水量的20％-25％确定.当建筑物内采用部分直供、部分升压供水方案时，上述最高日用水量应按需升压供水的那部分用水量计算。
2、吸水井、高位水箱的容积确定 （1）吸水井的有效容积一般不得小于最大1台水泵或多台同时工作水泵3min的出水量，小型泵可按5-15min的出水量来确定，吸水井的长、宽、深尺寸应满足吸水管的布置、安装、检修和水泵正常工作的要求。并应参考贮水池做好防止水质污染、变质和保证安全运行的有关措施。 （2）建筑物内的生活供水高位水箱的有效容积应按进水量和用水量的变化曲线经计算确定。 当资料不足时可按下列要求确定： 1）由外网夜间直接进水的高位水箱，应按供水的用水人数和最高日用水定额确定。该水箱的有效容积是按白天全部由水箱供水量确定。 2）高位水箱的有效容积理论上应根据用水和进水流量变化曲线确定，但实际上常按经验确定： a、当水泵采用自动控制运行时，可按下式： Vt≥1.25Qb/4nmax （1.8-2） 式中 Vt——水箱有效调节容积（m3） Qb——水泵的出水量（m3/h） nmax——水泵一小时内最大启动次数，根据水泵电机容量及其启动方式、供电系统大小和负荷性质等确定。一般选用4-8次/h。在水泵可以直接启动，且对供电系统无不利影响时，可选用较大值。（6-8次 /h）。 也可按下式（1.8-3）估算： Vt=（Q-Qb）T+QbTb （1.8-3） 式中 Q——设计秒流量(m3／h)； Qb——水泵的出水量(m3／h)； T——设计秒流量的持续时间(h)，在无资料时可按0.5h计算； Tb——水泵最短运行时问(h)，在无资料时要按0.25h计算。
七种给水方式
七种给水方式 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
七种给水方式 （1）直接给水方式，不设增压及储水设备 （2）优点：系统简单、安装维护方便、投资较少、充分利用室外管网水压，并且供水安全可靠 （3）缺点：系统内部无储备水量，当室外管网停水时，室内系统立即断水（4）适用范围：适用于室外管网水压水压充足，并能全天保证用户用水要求的地区 （5）（2）单设水箱给水方式 （6）优点：系统比较简单，投资较省；系统具有一定的储备水量，供水的安全可靠性较好；充分利用室外管网的压力供水，节省电耗 （7）缺点：系统设置了高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定困难；当水压较长时间持续不足时，需增大水箱容积，并有可能出现断水情况。 （8）适用范围：室外管网水压周期性不足，室内用水要求水压稳定，并且允许设置水箱的建筑物 （9）（3）设储水池、水泵的给水方式 （10）优点：供水安全可靠，不设高位水箱，不增加建筑结构荷载 （11）缺点：没能充分利用室外管网的供水压力 （12）（4）水泵水箱联合给水方式：水泵从储水池吸水，经加压后送入水箱。因水泵供水量大于系统用水量，水箱水位上升，至高水位时停泵，当低水位时重新启动。
（13）优点：水泵和水箱联合工作，水泵及时向水箱充水，可以减小水箱容积。同时，在水箱的调节下，水泵能稳定在高效点工作，节省电耗。在高位水箱上采用水位继电器控制水泵启动，易于实现管理自动化。储水池和水箱能够储备一定水量，增强供水的安全可靠性。 （14）缺点：系统一次性投资较大，设备和运行费用较高，安装及维护比较麻烦。 （15）适用范围：在室外给水管网水压经常性不足、室内用水不均匀、室外管网不允许水泵直接吸水，而且建筑物允许设置水箱时。 （16）（5）气压给水方式：利用密闭压力水罐代替水泵水箱联合给水方式中高位水箱，形成气压给水方式 （17）优点：设备可设在任何高度上，安装方便，便于隐蔽，投资少，建设周期短，水质不易受污染，便于实现自动化。 （18）缺点：给水压力波动较大，能量浪费严重 （19）适用范围：室外管网水压经常性不足又不宜设置高位水箱的建筑 （20）（6）变频调速给水方式 （21）当给水系统中流量发生变化时，扬程也会发生变化。压力传感器不断向微机控制器输入水泵出水管压力的信号，当测得的压力值大于设计给水量压力值时，则微机控制器向变频调速器发出降低电流频率的信号，从而使水泵转速降低，水泵出水量减少，水泵出水管压力下降；反之亦然 （22）适用条件：水泵扬程随流量减少而增大，管路水头损失随流量减少而减少。当用水量下降时，水泵扬程在恒速条件下得不到充分利用，为节能，可采用此方式。
高位水箱给水方式
高位水箱给水方式 高位水箱给水是应用较为普遍的一种高楼供水方式。它主要由贮水池、加压水泵、高位水箱和配水管网组成。高位水箱在给水系统中的作用，主要是贮水、调节水量和稳定水压。 高位水箱给水方式又可分为并联给水方式、串联给水方式、减压水箱给水方式、减压阀给水方式等。 1.并联给水方式 这种方式是各分区独立设置水箱和水泵，水泵集中布置在建筑底层或地下室，分别向各区进行无塔供水。 这种给水方式的优点是:由于各区是独立的供水系统，供水安全可靠;水箱分散设置，各区水箱容积小，有利结构设计，运行动力费用经济;水泵集中布置，便于维护管理。其缺点是水泵台数多，供水高压管路长，投资费用高，水箱占用上层建筑的面积较多等。由于这种系统供水安全可靠，运行费用较经济，国内外高层建筑比较广泛采用这种方式。对于超高层(高度大于100 m)建筑，受水泵扬程、管材配件承压的限制和水锤噪音的影响，不宜盲目采用。 2.串联给水方式 该方式是将水泵和水箱分散设置于各区的楼层中，低区水箱兼作上一区的水池，水泵由下区水箱抽水送至上区水箱，再由水箱向各区 供水。 这种给水方式的优点是:水泵压力较均衡，所需扬程小，水锤影
响小，能耗合理。其缺点是:设备布置分散，占用面积大，管理不便;水泵设在楼层，对防震、隔噪音要求高;上区供水受到下区限制，故 供水可靠性差等。 3.减压给水方式 减压给水方式是将整个高层建筑用水量全部由设置于底层的水泵提升至屋顶水箱，然后再通过各区减压装置减压后将水送至各个区给水系统的给水方式。这种方式根据采用的减压方式不同又分为减压水箱给水方式、分区减压阀给水方式和沿垂直立管循序减压阀给水方 式。 (1)减压水箱给水方式。这种方式是将整个高层建筑用水量全部由底层水泵送至屋顶水箱，然后再分别送至各分区水箱，分区水箱通常只起减压作用。减压水箱给水方式的优点是:水泵台数及类型少，所需泵房面积小，投资少;设备集中，便于维护管理。缺点是:建筑内全部用水均要经水泵提升至屋面水箱，致使水泵输送量大、工作时间长、运转费用高;汇友屋顶水箱容积大，加大建筑荷载，提高了对建筑结构设计和抗震要求;供水的安全可靠性差。 (2)减压阀给水方式。该方式的工作原理与减压水箱给水方式相同，只是在分区给水系统中用减压阀代替减压水箱。其优点是:减压阀不占用楼层面积，可使建筑面积得到更好的利用。缺点是:水泵运行动力费用高，同时为保证供水系统的安全可靠性，应保证减压阀质量，否则会增加日常维护管理工作量，并影响安全供水。 (3)垂直立管循序减压供水方式。这种方式是根据分区的需要，
高位水箱内容
高位水箱内容 在目前国内高层建筑给水系统中，采用高位水箱的给水系统较普遍。这主要是因为高位水箱给水系统具有以下优点:第一，可采用价廉的定速水泵，水泵的工作效率高;第二，管理维修简单，技术要求低; 第三，可贮存一定的生活和消防用水因此，汇友高位水箱便成为高层建筑给水系统基本供水设备之一。 1.水箱有效容积的计算 高层建筑高楼供水的水箱有效容积包括水箱最大调节容积、高峰用水容积、安全用水容积，若为生活消防合用水箱，其容积还应包括消防贮水容积。 水箱生活贮水有效容积的计算，目前有以下两种方法。 (1)高层旅馆高位水箱生活用水贮水容积。 (2)高位水箱调节容积也可按水箱容积百分数法计算 2.高位水箱的配管及附件 (1)进水管。水箱进水管一般从侧壁接人.也可以从底部或顶部接人。 当水箱利用管网压力进水时，为防止溢流，进水管水流出口尽量装设液位控制阀或浮球阀。控制阀由顶部接人水箱.当管径)50 mm时，其数量一般不少于2个，每个控制阀前应装有检修阀门。 当水箱利用加压泵压力进水并利用水位升降自动控制水泵运行时，不应装水位控制阀。 (2)出水管。出水管可以从水箱侧壁或底部接出。出水管内底(侧
壁接出)或管口(底部接出)应高出水箱底50 mm，以防止沉淀物进人配水管网。出水管上应设置内螺纹(小口径)或法兰(大口径)闸阀，不允许安装阻力较大的截止阀。当需要加装止回阀时，应采用阻力较小的旋启式止回阀.止回阀标高应低于水箱最低水位不少于1m，以保证止回阀开启所需的压力。生活与消防合并一个水箱时，消防出水管上的止回阀应低于生活出水虹吸管管顶(低于此管顶时.生活水虹吸真空破坏，只保证消防出水管有水流出)不少于2m，使其具有一定压力推动止回阀.在火灾发生时，消防贮备水才能正常发挥作用。 消防和生活合用水箱除了要有确保消防储备水量不作它用的措施外，还应尽量避免产生死水区。如生活出水管采用虹吸管钻眼(孔径为管径的0.1倍)等措施。无塔供水设备的出水管管径按设计秒流量确定。 (3)溢流管。溢流管口应高于设计最高水位50 mm，可以从水箱的侧壁或底部接出。其管径比进水管大1-2号，在水箱底1 m以下可以与进水管同径。 溢流管上不得设阀门。溢流管不得与排水系统直接连接，必须采取间接排水。溢流管上应设防止尘土、昆虫、蚊蝇等进人措施，如设置水封、滤网等。 (4)泄水管。水箱的泄水管应从水箱底部最低处接出，以利于检修或清洗时泄水。泄管上设阀门，可与溢流管相连通后用同一根管排水。 (5)通气管。供生活饮用水的水箱应设有密封箱盖，箱盖上设有
贮水池、高位水箱(水塔)的容积确定
贮水池、高位水箱(水塔)的容积确定 1．贮水池的容积确定： (1)居住小区或建筑物生活的贮水池有效容积应按外部给水管网供给水量和给水泵供水量的变化曲线经计算确定，一般根据调节水量和事故备用水量确定，应满足下式要求： Vt≥(Qb—Qg)Tb+Vs QgTt≥(QbQg) Tb (1.8-1) 式中Vt——贮水池的有效容积（m 3)； Qb——给水泵的供出水量(m 3／h)： Qg——给水管网的供出水量(m 3／h)： Tb——给水泵的运行时间(h)； Vs——事故备用水量(m3)： Tt——水泵运行间隔时间(h)。 （2）当资料不足时，贮水池的调节水容积可按最高日用水量的15％-20％确定。 （3）水泵——水塔（高位水池）联合供水时，其有效容积可根据小区内的用水规律和小区泵房的运行规律进行计算确定；若资料不全时可参考表1.8-1选定。 水塔（高位水池）生活调节贮水量表1.8-1 （4）建筑物的生活用水贮水池的有效容积应按进水量与用水量变化曲线经计算确定，当资料不足时，宜按最高日用水量的20％-25％确定.当建筑物内采用部分直供、部分升压供水方案时，上述最高日用水量应按需升压供水的那部分用水量计算。 2、吸水井、高位水箱的容积确定 （1）吸水井的有效容积一般不得小于最大1台水泵或多台同时工作水泵3min的出水量，小型泵可按5-15min的出水量来确定，吸水井的长、宽、深尺寸应满足吸水管的布置、安装、检修和水泵正常工作的要求。并应参考贮水池做好防止水质污染、变质和保证安全运行的有关措施。 （2）建筑物内的生活供水高位水箱的有效容积应按进水量和用水量的变化曲线经计算确定。
