辅助墩和过渡墩墩身专项施工方案

辅助墩和过渡墩墩身专项施工方案
辅助墩和过渡墩墩身专项施工方案

望东长江公路大桥WDQ-03合同段

辅助墩和过渡墩墩身

专项施工方案

中交路桥建设有限公司

望东长江公路大桥WDQ-03合同段项目经理部

2013年6月

望东长江公路大桥工程WDQ-03合同段

辅助墩和过渡墩墩身

专项施工方案

编制:

复核:

审核:

日期:

中交路桥建设有限公司

望东长江公路大桥WDQ-03合同段项目经理部

2013年6月

目录

第一章工程概况 (1)

1.1工程简介 (1)

第二章施工组织总体部署 (5)

2.1 施工组织机构设置 (5)

2.2 总体施工组织安排 (6)

2.3 总体施工进度计划 (6)

2.4 施工总平面布置 (6)

2.5 施工准备 (8)

2.5.1 现场施工准备 (8)

2.5.2 人员配置 (8)

2.5.3 机械配置 (9)

2.5.4 材料配置 (10)

第三章辅助墩、过渡墩墩身施工方案及工艺 (11)

3.1 技术方案概述 (11)

3.1.1 辅助墩、过渡墩墩身主要施工方法概述 (11)

3.1.2 墩身施工工艺流程 (11)

3.2 墩身施工工艺 (12)

3.2.1墩身模板设计 (12)

3.2.2模板加工制作 (16)

3.2.3墩身施工前的准备 (16)

3.2.4墩身钢筋施工 (18)

3.2.5墩身模板安装 (22)

3.2.6混凝土浇筑 (26)

3.2.7模板拆除 (28)

3.2.8保温和保湿养护 (29)

3.2.9墩身外观质量控制措施 (31)

3.2.10 应急措施 (32)

第四章工程质量保证体系及保证措施 (33)

4.1质量目标 (33)

4.2质量控制措施 (33)

4.2.1 组织措施 (33)

4.2.2 技术措施 (34)

4.2.3 质量措施 (34)

4.2.4工艺、工序控制 (34)

4.3质量保证体系 (35)

4.4质量预控措施 (36)

第五章雨季、冬季施工保证措施 (40)

5.1雨季施工技术措施 (40)

5.1.1 现场技术措施 (40)

5.2.2 钢筋工程 (40)

5.2.3 混凝土工程 (41)

5.2.4 机械设备及用电 (41)

5.2雨季施工安全措施 (42)

5.3雨季施工环保措施 (42)

5.4冬季施工技术措施 (43)

5.4.1混凝土施工 (43)

5.4.2钢筋加工 (44)

5.4.3墩身的养护措施 (44)

5.5冬期施工安全措施 (45)

第六章安全环保保证措施 (47)

6.1总体目标 (47)

6.2总体环境目标 (47)

6.3组织保证 (47)

6.4安全技术措施 (49)

6.4.1机械方面 (49)

6.4.2电路方面 (49)

6.4.3施工中分部安全技术措施 (50)

6.5环境保护方面 (51)

第一章工程概况

1.1工程简介

望东长江公路大桥全长3.305km。望东长江公路大桥土建工程第三合同段起讫桩号为K13+766~K15+051,其中主桥起讫桩号K13+766~K14+391、全长625m。望东长江公路大桥主桥采用78+228+638+228+78=1250m的PK箱组合梁斜拉桥,桥型布置见图1.1-1所示。主梁采用PK型分离双箱组合梁型式,组合梁全宽35.2m,不设风嘴,梁高3.5m;南岸索塔为钻石型结构,索塔高216m;索塔两侧各28对斜拉索,斜拉索在主梁上采用锚拉板构造锚固,在索塔上采用钢锚梁构造锚固;辅助墩及过渡墩墩身均采用空心柱式墩,46#辅助墩里程桩号为K14+313.000,47#过渡墩里程桩号为

K14+391.000。

图1.1-1 望东长江公路大桥主桥桥型布置图

46#辅助墩墩身采用为矩形薄壁空心结构形式,墩身尺寸为8.0×4.5m,横桥向壁厚1.0m,顺桥向壁厚1.0m,墩身高度为27.4m。桥墩空心段每侧壁设置直径15.0㎝通风孔,沿高度方向间距5.0m,通风孔向外侧倾斜1%。

47#过渡墩墩身采用为矩形薄壁空心结构形式,墩身尺寸为8.0×4.0m,横桥向壁厚1.0m,顺桥向壁厚1.0m,墩身高度为21.1m。桥墩空心段每侧壁设置直径15.0㎝通风孔,沿高度方向间距5.0m,通风孔向外侧倾斜1%。

46#辅助墩和47#过渡墩墩身混凝土均采用C40混凝土。

46#辅助墩和47#过渡墩每个墩按照路线中心线前进方向分为左右两幅两个墩身,辅助墩和过渡墩共计四个墩身。

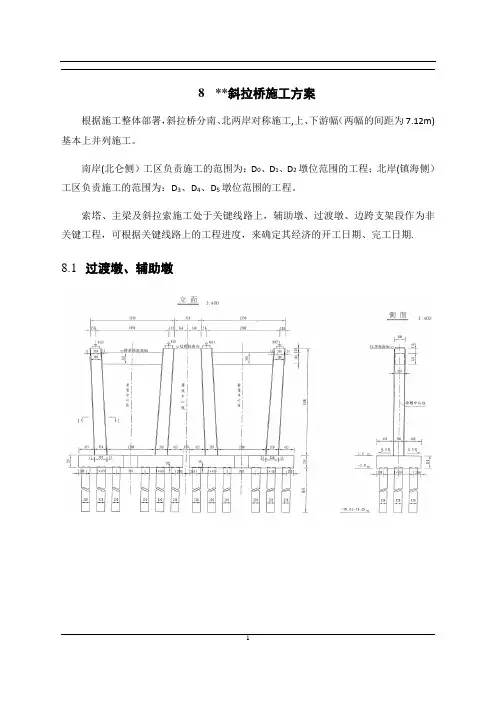

46#辅助墩和47#过渡墩墩身结构如下图所示:

图1.1-2 46#辅助墩墩身结构布置图(高程:m,尺寸:㎝)

图1.1-3 47#过渡墩墩身结构布置图(高程:m,尺寸:㎝)

46#辅助墩和47#过渡墩墩身具体工程数量如下表所示:

表1.1-1 辅助墩、过渡墩墩身工程数量表

第二章施工组织总体部署

2.1 施工组织机构设置

项目部在施工过程中严格贯彻执行公司综合管理体系标准中的有关规定,严密组织,科学管理,精心施工,对工程质量、进度、安全层层自检、复检,全面接受业主、监理工程师和质监部门的监理和监督,杜绝不合格产品流向下一工序,确保工程按期保量优质完成。

项目经理部管理人员配置具有丰富工程施工经验的工程师组成,根据施工总进度计划的安排,杜绝在生产过程中发生劳动力浪费和紧缺现象,确保生产规范有序进行。

本项目实行三级管理模式,项目组织机构见图2.1-1所示:

图2.1-1 项目组织机构框图

2.2 总体施工组织安排

⑴. 根据本项目的施工特点及施工难度综合考虑,对46#辅助墩和47#过渡墩墩身施工顺序安排如下:辅助墩和过渡墩墩身施工配备1套钢模板(除47#墩的墩头圆弧曲线变化段外)通用于46#、47#两个墩,采用翻模法工艺施工。施工顺序:47#过渡墩左幅墩身→47#过渡墩右幅墩身→46#辅助墩左幅墩身→46#辅助墩右幅墩身。辅助墩单个墩身施工计划用时50天,过渡墩单个墩身施工计划用时35天,完成4个墩身施工共计需要170天。

⑵. 辅助墩和过渡墩墩身施工采用翻模法工艺施工,墩身具体分节施工见后表

3.2-2辅助墩、过渡墩墩身分节浇注高度表。

⑶. 墩身钢筋在钢筋加工厂制作,运至施工现场后按常规施工工艺进行绑扎。

⑷. 砼由拌合站集中拌制,砼罐车运输至现场根据墩身混凝土浇筑高度利用混凝土车载输送泵进行砼浇注。

2.3 总体施工进度计划

本分项工程的进度计划编制依据总体工程进度计划安排,今后开始施工后根据实际进展情况还将及时进行优化、调整。辅助墩墩身施工时间安排根据主桥钢箱梁吊装方案确定施工时间进行安排,47#过渡墩墩身计划开工时间为2013年9月1日,结束时间为2013年11月10日。

2.4 施工总平面布置

根据招标文件相关要求及工程所在区域的实际情况,在业主指定的范围内,于K14+588.8~K14+845.8引桥右侧位置处租用临时场地约38.5亩(25700m2)作为钢筋加工、钢结构加工、混凝土拌合站生产设施用地;于K14+864.5~K14+984.8引桥左侧位置处租用临时场地约20亩(13333㎡)作为项目部驻地生活和办公区。

施工总平面布置的内容主要包括生活区、办公区、生产区、施工道路、供水、供电、通讯、医疗卫生、消防设施等。

过渡段施工方案(一工区)

新建铁路宝鸡至兰州客运专线BLTJ-1标段一工区(DK683+620~DK695+215) 路基与隧道(桥梁)过渡段 施工方案 中铁十局宝兰客专(甘肃段)项目经理部一工区 二○一五年四月

目录 一、编制依据 (1) 二、工程概况 (1) 三、设计依据 (2) 四、施工准备 (4) 五、施工方法 (8) (一)地基处理 (8) (二)边坡防护 (9) (三)路基排水 (10) (四)沉降观测 (10) (五)与路基本体同步修建的其他设施 (10) (六)施工 (11) 六、施工注意事项 (11) 七、质量保证措施 (13) 八、安全保证措施 (14) 九、环境保护措施 (15)

路基与隧道(桥梁)过渡段施工方案 一、编制依据 1、《高速铁路设计规范(试行)》(TB 10621-2009) 2、《高速铁路轨道工程施工技术指南》(铁建设[2010]241号) 3、《高速铁路轨道工程施工质量验收标准》(TB 10754-2010) 4、《高速铁路工程测量规范》(TB10601-2009) 5、《铁路混凝土结构耐久性设计规范》(TB 10005-2010) 6、《铁路混凝土工程施工质量验收标准》(TB 10754-2010) 7、《铁路轨道工程施工安全技术规程》(TB 10305-2009) 8、《客运专线高性能混凝土暂行技术条件》(科技基[2005]101号) 9、《客运专线综合接地技术实施办法(暂行)》(铁集成[2006]220号) 10、《宝兰客专施路设计图》 二、工程概况 工点起迄里程DK695+158.0-DK695+215.0,其中DK695+190.4-DK695+209为1孔16m东沟中桥,长18.6m。路基段为DK695+158.0-DK695+190.4,DK695+209.0-DK695+215.0,全长38.4米。本施工段位于甘肃省天水市麦积区东岔镇月林沟内,小里程端接乍岭隧道,大里程端接东岔隧道。 工点主要以填方形式通过,最大填方边坡高10m,最大挖方边坡高3.5m。工点区地层主要为第四系全新统洪积粘质黄土、细角砾土、

路基填筑施工方案

路基填筑施工方案 K146+000~DK2+993.445 新建铁路甬台温线站前工程第Ⅰ标段,地处宁波市区,地貌为海积平原区,河沟密布,地下水主要为第四系孔隙潜水,较发育,水位埋深0.5~2.0m。地下以粉质黏土为主,多呈软塑状。本标段设计速度目标值:160km/h,分为K146+000~K148+400;K148+614.35~K150+860.00;K150+860.00~K153+620.00;K153+620.00~DK2+993.46四个区段,线路总长9.007km。原地基采用复合地基加固处理方式,桩顶设置0.5m碎石垫层,其间铺设一层高强度双向土工格栅(K153+620~DK2+993.46右侧段间铺设一层高强度土工格室),基床底层1.9m采用A或B组填料,基床表层0.6m采用A组填料填筑。路堤工后沉降量为正线:ΔS≤20cm,桥路过渡段:ΔS≤10cm。填筑总方量为:A、B组填料为97886m3。 全线采用机械化施工,路桥、涵过渡段及其它特殊地段采用人工填筑施工并以机械配合。一、编制依据 《新建铁路甬台温线路基设计总说明》 《甬台温铁路新建工程软土浸水路堤设计图》 《甬台温新建铁路路基设计大样图集》 TB 10001—2005 《铁路路基设计规范》 TB 10202—2002 《铁路路基施工规范》 J 161—2002 TZ 212—2005 《客运专线铁路路基工程施工技术指南》 铁建设[2005]160号《客运专线铁路路基工程施工质量验收暂行标准》 《铁路工程施工技术手册》 二、填筑材料及质量要求 1、桩顶碎石垫层 采用未风化的碎(卵)石和砾石(渗水性好),其粒径不得大于50mm,含泥量≤5%,且不含草根、垃圾等有机物。 2、土工格栅、土工格室 精编双向土工格栅:副宽≥5.0m,抗拉强度不小于80~110 KN/m,对应延伸率10%。 精编双向土工格栅:副宽≥3.0m,抗拉强度不小于25 KN/m,对应延伸率10%。 高强度土工格室:抗拉强度≥200 MPa,延伸率≤10%,焊缝强度≥1500N/10cm 3、基床以下路堤填料 采用B组碎石土,其粒径大于60mm颗粒质量超过总质量50%(尖棱状为主),细颗粒含量≤30%,最大粒径≤300mm。

墩身加固施工方案

墩身加固施工方案 . 加固原则 加固原则:首先按《公路桥梁加固设计规范》(JTG/T J22-2008)要求采用压力灌注法进行裂缝修补,修补用胶应符合该规范要求。然后对寨河桥素混凝土圆端形实体桥墩采用既有墩身外包钢筋混凝土,将既有墩加宽加厚的加固方案。裂缝处理和外包混凝土施工期间宜对铁路进行限速。 加固方法:混凝土圆端形实体墩加固采用在原墩身四周加厚的加固方案,在原墩身四周最小加固厚度为0.3m,加固后桥墩仍为圆端形截面,加固高度均按实际墩身高加固,即从承台顶面开始加固至顶帽底为止。 1.1施工工艺和注意事项 1.1.1施工工艺流程 墩身裂缝封闭处理→墩身及承台表面凿毛处理→测量放样→安装上下通道→墩身、承台钻孔→钢筋加工、绑扎及安装→模板安装→预埋件埋设→混凝土浇筑→→拆模→混凝土养护。 1.1.2主要机具设备 混凝土振捣器、电气焊设备、凿毛设备、钢筋切割机、电锤钻、小型气泵、钢筋探测仪等。 1.1.3主要材料 钢筋、植筋胶、裂缝修补胶等 1.1.4材料进场及检验 (1)材料进场 砼由光山县祥瑞砼拌合站通过水泥混凝土罐车运至现场到地泵内再泵

送入墩身模板内;钢筋在钢筋加工厂集中加工然后运至施工现场安装。 (2)材料检验 ①钢筋进场后送试验室检验,合格后方可使用。 ②商品砼用水泥应符合设计图纸要求GB175-2007《通用硅酸盐水泥》标准中的42.5#硅酸盐水泥。 ③商品砼砂应选用符合JGJ52-2006《普通混凝土用砂、石质量标准及检验方法》的中粗砂。 ④商品砼用碎石应选用符合JGJ52-2006《普通混凝土用砂、石质量标准及检验方法》的碎石,粒径以5-20mm为宜。 ⑤砼养护用水取自寨河,应事先化验,符合要求后方准使用。 ⑥砼的每一组份必须采用检测合格的计量工具准确计量,其中允许误差为:水泥±2%,砂、石子±3%,水及添加剂±1%。 1.1.5裂缝封闭施工 (1)裂缝封闭施工方法 首先对裂缝周边进行打磨,然后采用铁科院的裂缝修补胶对裂缝进行封闭,裂缝注胶封闭合格后方可进行下道工序施工。 裂缝封闭施工时根据不同的裂缝宽度、深度、数量采用相应的处理方案:裂缝宽度小于1mm时,采用表面封闭法进行处理;裂缝较深、宽度大于等于1mm时,采用压力灌注法进行修补。 (2)裂缝修补材料要求 1)混凝土桥梁裂缝修补胶的材料性能指标必须符合表1的规定。 2)裂缝修补胶除满足以上性能指标相关规定外,尚需满足以下要求。 ①裂缝修补胶浆液黏度小,渗透性、可灌性好。

圆柱墩施工方案

圆柱墩施工方案 (1)概述 主线桥及xx连接线桥圆柱墩高由1~40m,直径Φ1.3~Φ2.4m。12m以下一次支模浇注完成,12m以上采用翻模法施工。主线桥设有中系梁的墩柱,根据系梁位置分次支模浇注。根据场地狭小、地势陡峭的特点,钢筋制作利用基础平台现场加工,分节吊装。墩高小于10m采用吊车吊砼入模,并设置串筒下放,大于10m采用泵送入模,插入式振捣棒振捣。 (2)钢筋工程 分节高度6m,钢筋定长9m。主筋采用直螺纹进行连接,分节长度9m,制作成型后,一次吊装,注意连接截面错开50%。注意预埋系梁、盖梁钢筋。利用风绳保持钢筋骨架稳定。 (3)模板工程 模板加工成3m标准节段,每3段组成一套翻模模板,利用3m节段作为承托。模板组装注意接缝的处理,采用双面胶挤压防治露浆。利用风绳调整墩柱模板垂直度及中心位置。调整完成后,进行螺丝紧固,形成“抱箍”体系。搭设钢管支架作为施工平台,设置钢管横梁,利用手拉葫芦进行模板的拆装。 (4)砼工程 1)采用吊车入模施工,设置串通控制倾倒高度小于2m。采用泵送施工,注意泵管的拆卸,利用支架固定,避免泵送砼造成模板晃动。

2)砼按照30cm厚度分层浇筑,布料应均匀,分层保持水平,在下层砼初凝或能重塑前浇筑完上层砼。 3)采用插入式振动棒进行砼浇筑,移动间距不超过其作用半径的1.5倍,与模板保持间距5~10cm,插入下层砼5~10cm。 4)对每一振动部位,必须振动到砼密实为止,密实的标志是砼停止下沉、不再冒气泡、表面呈现平坦、泛浆。 5)拆除模板后,利用塑料薄膜包裹养生。 (5)施工注意事项 1)施工缝处理 在墩柱施工时,模板接缝和施工缝合二为一。在模板安装时,模板上口高差控制在5mm以内以保证接缝的平顺。 2)拆模龄期要求 根据节段施工周期(平均4~5d),墩柱拆模龄期为2d,此时,支撑混凝土强度可以满足上节段的施工要求。 8 施工技术组织措施 质量管理措施 8.1建立质量保证体系 对该工程项目实行“项目法管理”,严格贯彻IS0-9000族系列国际标准,建立建全质量管理体系、制度和质量手册等质量文件,用质量文件确保工程质量。我们与质

路基与桥涵(隧道)过渡段专项方案

表A.0.1施工组织设计(方案)报审表 工程项目名称:新建吉林至珲春铁路客运专线工程施工合同段:JHS-Ⅳ标编号

新建吉林至珲春铁路客运专线工程 (GDK172+152-DK176+847.92 路基工程)路基与桥涵(隧道)过渡段施工方案 项目名称:新建吉林至珲春铁路客运专线工程 建设单位:长吉城际铁路有限公司 设计单位:中铁工程设计咨询集团有限公司 监理单位:黑龙江中铁建设监理有限公司吉图珲客专监理二标监理站施工单位:中铁九局集团有限公司吉图珲客专JHS-Ⅳ项目部四工区 编制人:年月日 审核人:年月日 审定人:年月日 审批人:年月日

路基与桥涵(隧道)过渡段施工方案 一、编制依据 1.编制依据 (1)《高速铁路路基工程施工质量验收标准》TB 10751-2010/J 1147-2011 (2)《高速铁路路基施工技术指南》铁建设[2010]241号 (3)新建吉林至珲春铁路施工图路基设计大样图集《路基与横向结构物过渡段设计图》吉珲大样图施路-04 二、工程概况 GDK172+152~DK176+847.92段路基全长4695.92m,本施工段落位于吉林省敦化市境内,前接西山隧道,后接大石头特大桥以填方、挖方形式通过。本段路基过渡段形式包括路隧过渡段、堤堑过渡段、路涵过渡段及路桥过渡段四种形式。过渡段位置统计如下:

三、设计文件说明 1. 路桥过渡段设计如图所示 2. 路涵过渡段设计如图所示

3.路堤与路堑设计如图所示 四、施工人员、机械设备及测量、检测仪器投入情况 1.施工人员情况: 为确保过渡段的顺利进行,中铁九局吉图珲项目部四工区路基架子队专门成立了过渡段试验段施工组织机构。如表 管理机构成员

过渡段专项施工方案

中国铁建大桥工程局集团有限公司 福平铁路FPZQ-4标 路基过渡段级配碎石填筑专项施工方案 编制: 审核: 批准: 日期:

目录 1.编制依据 -------------------------------------------------------------------------------------------------------------------------- 1 2.工程概况 ----------------------------------------------------------------------------------------------------------------------------- 1 3.适用范围 ----------------------------------------------------------------------------------------------------------------------------- 3 4、资源配置 -------------------------------------------------------------------------------------------------------------------------- 3 4.1人员配置 -------------------------------------------------------------------------------------------------------------------------- 3 4.2填料来源 -------------------------------------------------------------------------------------------------------------------------- 4 4.3机械配置 -------------------------------------------------------------------------------------------------------------------------- 4 5.过渡段采用形式------------------------------------------------------------------------------------------------------------------- 4 5.1隧路过渡段 ----------------------------------------------------------------------------------------------------------------------- 4 5.2桥路过渡段 ----------------------------------------------------------------------------------------------------------------------- 5 5.3路堤与横向结构物过渡段--------------------------------------------------------------------------------------------------- 6 6.施工参数 ----------------------------------------------------------------------------------------------------------------------------- 8 7.施工方案 ----------------------------------------------------------------------------------------------------------------------------- 8 7.1现场准备 -------------------------------------------------------------------------------------------------------------------------- 8 7.2材料实验 -------------------------------------------------------------------------------------------------------------------------- 8 7.3施工放样 -------------------------------------------------------------------------------------------------------------------------- 8 7.4基底处理 -------------------------------------------------------------------------------------------------------------------------- 9 7.5搅拌运输 -------------------------------------------------------------------------------------------------------------------------- 9 7.6过渡段平整 ----------------------------------------------------------------------------------------------------------------------- 9 7.7碾压 --------------------------------------------------------------------------------------------------------------------------------- 9 7.8监控量测 -------------------------------------------------------------------------------------------------------------------------- 9 8.质量控制措施 -------------------------------------------------------------------------------------------------------------------- 10 8.1劳动主体控制------------------------------------------------------------------------------------------------------------------ 10

辅助墩和过渡墩墩身专项施工方案

望东长江公路大桥WDQ-03合同段 辅助墩和过渡墩墩身 专项施工方案 中交路桥建设有限公司 望东长江公路大桥WDQ-03合同段项目经理部 2013年6月

望东长江公路大桥工程WDQ-03合同段 辅助墩和过渡墩墩身 专项施工方案 编制: 复核: 审核: 日期: 中交路桥建设有限公司 望东长江公路大桥WDQ-03合同段项目经理部 2013年6月

目录 第一章工程概况 (1) 1.1工程简介 (1) 第二章施工组织总体部署 (5) 2.1 施工组织机构设置 (5) 2.2 总体施工组织安排 (6) 2.3 总体施工进度计划 (6) 2.4 施工总平面布置 (6) 2.5 施工准备 (8) 2.5.1 现场施工准备 (8) 2.5.2 人员配置 (8) 2.5.3 机械配置 (9) 2.5.4 材料配置 (10) 第三章辅助墩、过渡墩墩身施工方案及工艺 (11) 3.1 技术方案概述 (11) 3.1.1 辅助墩、过渡墩墩身主要施工方法概述 (11) 3.1.2 墩身施工工艺流程 (11) 3.2 墩身施工工艺 (12) 3.2.1墩身模板设计 (12) 3.2.2模板加工制作 (16) 3.2.3墩身施工前的准备 (16) 3.2.4墩身钢筋施工 (18) 3.2.5墩身模板安装 (22) 3.2.6混凝土浇筑 (26) 3.2.7模板拆除 (28) 3.2.8保温和保湿养护 (29) 3.2.9墩身外观质量控制措施 (31) 3.2.10 应急措施 (32) 第四章工程质量保证体系及保证措施 (33) 4.1质量目标 (33) 4.2质量控制措施 (33) 4.2.1 组织措施 (33) 4.2.2 技术措施 (34) 4.2.3 质量措施 (34) 4.2.4工艺、工序控制 (34) 4.3质量保证体系 (35) 4.4质量预控措施 (36) 第五章雨季、冬季施工保证措施 (40) 5.1雨季施工技术措施 (40) 5.1.1 现场技术措施 (40) 5.2.2 钢筋工程 (40) 5.2.3 混凝土工程 (41) 5.2.4 机械设备及用电 (41)

圆墩柱施工技术方案

一、工程概况 (2) 二、施工总体方案 (2) ㈠、劳力组织 (3) ㈡、施工机具及设备 (4) 三、圆柱墩施工方法及工艺 (4) ㈠、施工工艺流程图 (4) ㈡、施工方法 (5) 四、墩柱质量预防措施 (7) ㈠、钢筋质量预防措施 (7) ㈡、混凝土质量预防措施 (9) ㈢、测量控制措施 (9) ㈣、模板及支架 (10) 五、墩柱工艺标准 (10) 六、墩柱保证措施 (10) 附件: (11) 钢筋加工及安装要求 (11) 一、工艺流程图 (11) 钢筋加工及安装施工工艺流程见右图钢筋加工工艺流程图。 (11) 二、施工要点: (12) 三、工艺标准: (17) 四、保证措施 (19)

一、工程概况 ㈠、工程概况 川西大桥位于彭州市境内彭(州)什(邡)公路上,彭什路为双向四车道的二级公路,设计速度60Km/h,本次川西大桥水毁重建工程引道起于彭州岸K0+060,止于什邡岸K0+780,路线全长0.72Km。路线起终点平纵面顺接既有道路。 全桥共分四联,采用(4×35m+3×35m+3×35m+3×35m)后张法预应力砼简支T梁,全长459m,正交。本桥横向由6片1.7m中梁+2片1.975m 边梁组成,湿接缝宽0.693m,梁高2.3m;全桥宽为19m;在4号、7号、10号墩及桥台处设置F-80型伸缩缝;桥台和4号、7号、10号墩处支座采用GYZF4板式橡胶支座,其余桥墩均采用GYZ板式橡胶支座。桥梁横坡由垫石、T梁变高形成。桥面铺装采用10cm厚C40防水混凝土+防火粘结层+9cm沥青混凝土。 桥墩为采用直径180cm柱式桥墩,灌注桩基础,桥台采用挡土式台,桩基础。桥墩桩基采用直径200cm摩擦桩,桥台采用直径120cm摩擦桩。 ㈡、编制依据 1、施工承包合同 2、施工图设计文件 3、《公路桥涵施工技术规范》(JGT/T F50-2011) 4、《公路工程质量检验评定标准》(JTG F80/1-2004) 5、《公路工程施工安全技术规程》(JTJ 076-95) 6、《公路工程水泥及水泥混凝土试验规程》(JGJ E30-2005)

路基过渡段施工方案

过渡段施工方案 一、编制依据: 1、新建西宝铁路客运专线DIK519+596.97~DIK520+395.6、DIK520+444.4~DIK521+772.78两段路基施工图(图号)西宝客专施(路)02-01-02 2、新建铁路西安至宝鸡客运专线施工图路基通用结构详图(图号)西宝客专施通(路)-01。 3、设计技术通知单(编号)XBLJ-05。 4、铁路路基施工技术指南及相关技术规范。 5、参考中铁一局集团郑西、武广、京沪、哈大等路基施工经验。 二、使用范围: 本方案适用于DIK519+596.97~DIK521+772.78段所有桥涵过渡段填筑。 三、编制目的 1、明确过渡段改良土和级配碎石的填筑工艺流程、操作要点。 2、检验设计参数。 3、确定施工参数、施工设备及施工工艺,为过渡段填筑大面积施工提供科学依据。 四、工程概况: 本段路基范围内共设12处过渡段填筑,4处桥台过渡段和8处涵洞过渡段。台后路堤填筑采用倒梯形过渡的方案。过渡段基床表层填料采用级配碎石(掺5%P·C32.5水泥),基床表层以下倒梯形部分分层填筑掺入3%P·C32.5水泥长度不小于20m,过渡段后4m范围内基床表层级配碎石掺5%P·C32.5水泥。线路纵坡1‰,为直线段。过渡段下部地基为预钻孔冲扩挤密桩和CFG桩。 过渡段主要分两种类型,路堤与桥台过渡段和路堤与涵洞过渡段,施工时应进行过渡段工艺性试验。我部过渡段工艺性试验选于DIK521+716(1-4.0m×4.0m)涵洞和漆水河特大桥西安台,平均填土高度6.5m。 1、取弃土场 过渡段取土场设计位置位于DIK526+000右9.0km庞家村,取土场面积113亩。弃土场选定在本段路基附近废弃砖厂,进行地基处理中桩挖土弃土。设计取

高墩身施工安全专项防护方案示范文本

高墩身施工安全专项防护方案示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

高墩身施工安全专项防护方案示范文本使用指引:此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 1 编制依据和目的 1.1编制目的 为保证安全、优质、快速地完成**高速公路工程,加强 对项目施工的安全管理,增强干部职工的安全意识,规范 施工人员的作业行为,有效落实公司的安全生产责任制 度、各项安全质量管理制度和操作规程,认真落实施工组 织设计中的各项安全措施,制订本方案。 1.2编制依据 1、《中华人民共和国安全生产法》 2、《国务院关于特大安全事故行政责任追究的规定》 (国务院令第302号) 3、《建设工程安全生产管理条例》(国务院令393号

令) 4、《安全生产许可证条例》 5、《中铁三局局集团公司项目安全管理办法》 6、起重吊车安全操作规程 7、《建筑施工高处作业安全技术规范》(JGJ97-91) 1.3适用范围 本方案适用于**高速公路第六合同段项目经理部龙井湾大桥墩身模板、脚手架施工。 2、施工方法 2.1墩身模板 2.1.1模板安装 a、准备工作 1)模板在加工场试拼组装,检验合格后方可使用,并将各块模板进行编号,便于安装模板时能正确安装,保证模板安装质量。

墩柱(圆柱墩)施工与方案

中国中铁隧道集团有限公司海西高速公路网漳永联络线华安段 路基土建工程A8标段 圆柱式墩施工案 中国中铁 编制:______________________ 审核:______________________ 批准:______________________

2013年4月10日 目录 一、编制依据 (4) 二、编制原则 (4) 三、工程概况 (5) 四、施工案 (9) (一)、主要施工工艺流程 (9) (二)、主要施工技术 (9) 1、墩柱中心定位放样 (9) 2、支架施工 (10) 3、桥墩钢筋 (11) 4、墩柱模板 (13) 5、砼的浇筑 (15) 6、拆模及砼养生 (17) 五、质量保障措施 (18) (一)质量管理组织机构体系图 (18) (二)质量检查标准 (18) (三)质量保证措施 (22) (四)、墩柱外观质量控制 (23) (五)、墩柱施工常见问题的预防措施 (25) 六、安全措施 (28) (一)、安全管理组织机构 (28)

(二)、墩柱施工具体安全措施 (29) 七、文明施工措施 (32) 八、冬、雨期施工措施 (33) (一)、冬施准备............ 错误! 未定义书签。 (二)、防寒保温措施 ........... 错误! 未定义书签。 (三). 雨季施工措施........... 错误! 未定义书签。 九、应急救援预案 (34) (一)、高空坠落事故应急救援预案 (34) (二)、重大触电事故应急救援预案 (35) (三)、机械倒塌事故应急救援预案 (36)

海峡两岸经济区高速公路网至永安联络段华安段A8 合同段 柱式墩施工案 一、编制依据 1、海峡两岸经济区高速公路网至永安联络段华安段 A 合同段两 阶段施工设计图; 2、交通部颁发的有关公路、桥涵工程技术标准、规、规程; 3、我集团公司与业主签订的漳永高速华安段A8 合同段施工合 同; 4、根据本合同段现场实际地形,结合我单位在多年从事高速公路、桥梁工程施工中积累的施工、管理经验。 5、漳永高速华安段A8合同段?总体施工组织设计?。 二、编制原则 1、遵循招标文件的各项条款; 2、认真贯彻执行对基本建设的针政策及建设强制性标准; 3、根据建设工期的要求,科学地安排施工顺序,重点突出节点工期的工程项目,统筹安排,确保本工程按合同工期完工; 4、尽可能采用流水施工作业和网络技术,制定出最合理的施工组织案,以进行连续、均衡而紧凑的施工; 5、提高机械化、标准化的施工水平,实现快速施工; 6、落实季节性施工措施,科学安排冬雨季施工,确保全年施工的连续性;

高速铁路路基过渡段施工方案

路基过渡段施工方案 一、编制依据和主要技术标准 1.1编制依据 1、《高速铁路路基工程施工质量验收标准》 2、《高速铁路路基工程施工技术指南》 3、《云桂线广西段施工图》 1.2适用范围 适用于新建铁路路基过渡段施工。 1.3主要技术标准 铁路等级:Ⅰ级; 正线数目:双线; 设计行车速度:250km/h; 二、工程概况 正线路基长度共计共12146米,其中过渡段长度2690米,包括以下六种形式:路基与桥台连接处过渡段、路堑与隧道连接处过渡段、路堤与横向结构物连接处过渡段、路堤路堑过渡段、半挖半填过渡段、两桥(隧道)之间短路基过渡段。 隧路过渡段采用级配碎石掺5%水泥填料填筑,路涵、路桥及路堤与路堑过渡段基床底层及基床以下路堤采用级配碎石掺3%水泥填料填筑,基床表层采用级配碎石掺5%水泥填料填筑。 过渡段填筑在结构物混凝土强度达到设计强度及基坑回填验收合格后进行施工。 三、施工准备 1、施工队伍配置 为确保本工程的安全、优质、高效、如期完成,项目经理部下设四个专业路基施工队伍。 2、设备配置 依据施工质量、施工工期等要求,配备足量机械设备,提高机械利用率,统筹安排各种资源。

四、施工组织及安排 4.1施工人员安排 1、主要管理人员 表1 主要管理人员 4.2施工机械设备安排 过渡段路基填筑主要采用拌和站集中拌合,自卸车装运土方,挖掘机整平,振动式压路机碾压。所需机械设备见下表2。

4.3检测仪器、测量设备的配备 五、主要施工方法 5.1、路堤与桥梁过渡段施工 设置方式图如下:

(1)过渡段沿线路纵向为倒梯形,采用级配碎石掺水泥填料分层填筑,底宽5m,纵向坡度根据实际地形进行计算,满足过渡段长度不小于20m。 (2)必须待桥涵砼强度达到设计强度要求并完成基坑回填及防水层施工验收合格后方可进行过渡段填筑。过渡段施工前,应根据场地情况,采取相应的防排水措施并在桥台或涵洞侧面画填筑分层线。 (3)过渡段路堤应与其连接的路堤同时施工,并将过渡段与连接路堤的碾压面,按大致相同的高度进行填筑。 (4)根据施工情况确定主要施工工艺参数,报监理单位确认。分层压实厚度按35cm控制,台后2.0m范围外采用大型压路机进行碾压,在过渡段的桥台台尾后2.0m范围内采用冲击夯夯实,防止施工过程中碰到桥台,松铺厚度按20cm控制。当过渡段比路堤先施工时,向路堤方向合理延长,在施工路堤时再进行刷坡处理。 (6)台后基坑采用C15素混凝土一次连续浇筑回填,浇筑后高程与原地面高程一致。 (7)路基过渡段的外包土应与过渡段同步施工,施工过程中注意控制填料质量,不得使用级配碎石掺水泥质土填筑,后期绿色植被不容易成活,b值取1.8m。 (8)加入水泥的级配碎石填料宜在2小时内使用完毕。

桥梁桥墩桥台专项施工方案

新建衢州至宁德铁路浙江段 先期工程 桥梁墩台 专项施工方案 编制: 复核: 审批: 中铁十二局集团有限公司 衢宁铁路浙江段先期工程项目经理部

二零一六年九月

百度文库-让每个人平等地提升自我 测量放线 承台顶处理 钢筋工程施工 钢箍安装 模板制作与安装 桥墩支座垫石钢筋网施工 混凝土浇筑 模板拆除 1、编制依据 设计文件 1、编制依据 桥梁墩台专项施工方案 2、编制范围 3、工程概况 4、施工准备 5、总体施工思路 目 录 6、桥墩施工工艺和施工方法 7、桥台施工工艺和施工方法 桥台施工工艺流程 操作工艺 质量保证措施 质量检验标准 墩、台施工需注意的质量问题 凿毛 模板 ..... 混凝土施工 模板拆除.. 养护 ..... 9 9 7 8 8 模板工程施工安全措施 钢筋工程施工安全措施 混凝土工程施工安全措施 9、安全施工保证措施 10、文明施工保证措施 10 10 10 1 1 11 11 1 2 12

桥梁墩台专项施工方案 1、编制依据 设计文件 《新建铁路衢州至宁德铁路工程设计说明及图纸》 设计交底及图纸会审记录 有关规范及标准 《客货共线铁路桥涵工程施工技术指南》TZ 203-2008 《铁路桥涵工程施工质量验收标准》TB 10415-2003 / 《铁路桥涵工程施工安全技术规程》TB 10303-2009 \国家现行相关施工及验收规范、规程、质量技术标准,以及浙江地区在安全文明施工、环境保护等方面的规定。 2、编制范围 本方案主要针对新建铁路衢州至宁德铁路浙江段先期工程桥梁下部结构桥墩、桥台施工编制。 3、工程概况 东坞水库特大桥位于浙江省丽水市松阳县东坞村境内,全桥长( DK96” DK97+ ; 东关中桥位于浙江省丽水市松阳县东关村境内,全桥长( DK92卄DK93+ 。 本工程桥梁工程采用钻孔灌注桩基础,桩径①,桩顶设置钢筋混凝土承台。 东坞水库特大桥1#墩为直体实心墩,墩高8m 2#墩-15#墩为实体变坡墩。墩高为不等;东关中桥1#、2#墩为直体实心墩,墩高3m 4m 4、施工准备 (1)组织有关人员学习相关图纸和规范,对特殊工种操作人员进行培训和技能考核,坚持持证上岗。 (2)工程部负责编制桥梁墩台工程专项施工方案,并对施工班组进行技术交底,班组长负责对操作工人进行技术交底。 (3)所用材料必须符合有关技术标准规定,使用前必须严格审核所选用材料的出厂合格证和试验报告,并送往试验室进行验证,合格材料才可使用,不合格的材料一律清除出

圆柱墩身施工方案(圆柱)

圆柱墩身施工方案 一、工程概况 SHTJ-2合同段内桥梁共9座,其中主线大桥7座,主线分离式立交1座、匝道桥1座。经统计,本合同段共有圆柱墩身197个,其中刘家沟大桥34个,小岭1#大桥32个,小岭2#大桥8个,小岭3#大桥18个,茶店大桥34个,茶店水库大桥36个,大路河大桥21个,汪家沟中桥12个,汪家河口大桥2个。 圆柱墩身有φ1.8m、φ1.6m、φ1.5m三种,其中φ1.8m圆柱墩身设置 1.6×1.4m的柱系梁,圆柱墩身最大墩高为27.4m,最小墩高为3.2m。 二、施工组织、工地试验、测量 1、施工组织 根据工程特点和工期要求,实行项目经理部、施工工区、专业施工队三级管理,各施工区所属范围内的桥梁工程由其下属的桥梁施工队负责完成。施工队技术隶属于各施工区,总体安排和质量监督服从项目经理部。 施工队配置专职队长、施工技术员和现场材料员各一名。各施工队机械设备、工具、机具和专业技术工种配置自成系统,独立施工,但不排除应有的协助和调配。在取得圆柱墩身开工指令后,施工队同期开工数个圆柱墩身,充分利用圆柱墩身可平行作业特点,提高工时利用率,缩短工期,加快进度。 2、工地试验 此工程试验工作以项目部试验室为主导,现场技术人员为辅开展试验检测工作。试验室配备各种试验设备和计量器具及专职检测人员,满足工程实验的需要。现场工地设专职试验人员负责各种试件的制作、取样和送检工作。

3、工地测量 现场技术人员负责施工全过程的控制测量和圆柱墩身位置的定位,并负责测量工作的组织、检查、复核及测量资料收集和整理。 三、施工工艺 圆柱墩身施工前,凿除地系梁与墩身结合部位表层砂浆,并冲洗干净,定出墩身位置,整修好连接钢筋。 1、施工放样 首先根据全线测量控制网,确定桥位控制三角网基点桩和高程控制水准点桩,再采用全站仪在已完成的地系梁顶面,精确测量放出圆柱墩身的平面位置。墩身开工前通过桩中心点引出四个控制点,施工过程中利用控制点通过引线和卷尺对墩身位置进行校核,吊垂线检测墩身中心,辅缆风绳校正。 2、脚手架搭设 脚手架采用Φ48×3.5 mm钢管搭设,所用钢管和扣件必须符合国家标准,严禁采用严重锈蚀、弯曲变形或有裂纹的钢管及脆裂、变形、滑丝的扣件。施工前清除组架范围内的杂物,平整场地,做好排水处理,脚手架立杆的底脚应垂直稳放在砼垫块或砼硬化地基上,并设纵、横向扫地杆,搭设脚手架时竖向钢管水平间距按1m设置,水平钢管的竖向间距按1.5m设置,各竖向钢管采用对接接长,用对接扣件锁紧,并确保立杆同横杆、斜杆的连接接头锁紧。所搭设的脚手架在满足刚度、强度和稳定性要求的情况下尽量方便施工操作。使用过程中应定期对脚手架进行检查,严禁乱堆乱放,应及时清理各层堆积的杂物。脚手架搭设及人梯示意图见附图。 3、钢筋加工及安装

路基过渡段施工方案

温福铁路福建段(Ⅰ标)路基过渡段施工方案报审表

路基过渡段施工方案 编制:郭志红 审核: 中铁十五局集团有限公司 温福铁路福建段(Ⅰ标)一工区 二〇〇八年四月三日

路基过渡段施工方案 我工区路基过渡段主要有桥路过渡段、路堤与横向结构物过渡段、隧路过渡段等,为确保过渡段施工质量,编制了过渡段施工方案,施工方案如下: 1、过渡段基底处理 过渡段基底处理应按设计要求与桥台、横向结构物、相邻路堤、相邻隧道的基底处理同时进行,过渡段基底原地面平整后,用振动碾压机碾压密实。 路堤与路堑过渡段按设计顺原地面纵向开挖,开挖坡面的纵向坡度及台阶开挖高度应符合设计要求。 2、基坑回填 桥台后基坑及横向结构物基坑应严格按照设计选用回填材料及时回填并分层压实,避免积水。 基坑采用混凝土回填时,回填材料和混凝土强度等级应符合设计要求。 3、基床表层以下过渡段级配碎石填层 3.1、过渡段应与相邻的路堤及锥体按一整体同时施工,并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。 3.2、桥台后2.0m范围外大型压路机能碾压到的部位应采用大型压路机碾压,大型压路机碾压不到的部位及在台后2.0m范围内应采用小型振动压实设备进行压实。

3.3、横向结构物两侧的过渡段填筑必须对称进行,并与相邻路堤同步施工。 3.4、涵背两端大型压路机能碾压到的部位宜采用大型压路机碾压。大型压路机碾压不到的部位宜采用小型振动压实设备进行压实。靠近横向结构物的部位,应平行于横向结构物背壁面进行横向碾压。 3.5、横向结构物的顶部填土厚度小于1m时,不得采用大型振动压路机进行碾压。 3.6、级配碎石中掺入水泥的品种、规格及质量应符合设计要求,加入水泥的级配碎石混合料宜在2h内使用完毕。 3.7、基床表层以下过渡段级配碎石填层的压实质量应采用地基系数K30、动态变形模量Evd和孔隙率n三项指标进行控制。 3.8、在填筑压实过程中,应保证桥台、横向结构物稳定、无损伤。 3.9、填料应分层压实。采用大型压路机碾压时,每层的最大压实厚度不宜超过30cm,最小压实厚度不宜小于15cm;采用小型振动压实设备碾压时,填料的虚铺厚度不应大于20cm,每压实层应平整无积水现象。 4、桥隧过渡段施工:当桥台与隧道进口较短时,设置刚性过渡段,基床表层为掺入5%水泥的级配碎石,表层以下1.7m范围内换填C20混凝土,顶宽10.5m(2.95+2.95+4.6)。 当需要设置无碴轨道时,整个基床厚2m、宽10.5m(2.95+2.95+4.6)范围内采用C20混凝土浇筑。

墩柱专项施工方案

**至**国家高速公路**段墩柱专项施工方案 编制: 审核: 审批: 二零一九年七月

目录 一、工程简介 (1) 1、工程基本情况 (1) 2、施工总平面布置 (2) 3、施工要求和技术保证条件 (4) 二、编制依据 (4) 三、施工计划 (5) 1、施工进度计划 (5) 2、人员拟投入计划 (5) 3. 劳动力拟投入计划 (6) 4.机械设备拟投入计划 (6) 5.主要材料投入计划 (7) 四、施工工艺技术 (7) 1、测量放样 (8) 2、凿毛处理 (8) 3、钢筋骨架加工及安装 (8) 4、模板安装 (10) 5、混凝土浇筑 (10) 6、混凝土拆模及养生 (11) 7、凿毛 (11) 8、墩柱质量检查 (11) 六、安全保证措施 (12) 1、安全技术措施 (12) 2、安全组织保障 (14) 3、预防措施 (14) 七、质量保证措施 (16) 八、文明施工及环保措施 (16)

墩柱专项施工方案 一、工程简介 1、工程基本情况 本项目为**高速**段二,主线起讫桩号为K205+513-K226+040,路线全长20.527km。 本合同段K205+513-K226+040,全长20.527公里,设互通2座,特大桥1座,中桥1座,箱型通道43座,箱型涵洞1座,钢波纹管涵9座,密排T梁通道13座,分离式立交桥6座,暗桥3座,暗涵9座。其中,互通内含钢波纹管涵2座、箱型通道2座、密排T梁通道1座。采用双向6车道高速公路标准建设,路基宽度33.5米,设计速度120公里/小时。 其中墩柱共计624根。

2、施工总平面布置 (1)布置原则 临时工程布置原则:临时工程布置以利于当地水土保持、环境保护、节约用地、满足施工需要为原则,尽可能减少对交通及周边居民正常生活的影响。 临时工程布置依据:业主在设计文件中已规划的施工用地范围,法律、法规关于环保、安全、文明施工的有关规定,投标人在实施本工程过程中的项目管理目标,项目专用文件的有关规定。 (2)项目部驻地建设 根据本标段的交通、水电便利及方便现场施工管理的情况,项目经理部租用一座三层楼。北侧办公楼及宿舍共三层及南侧厂房两栋,共42间,房屋结构为砖混结构,建筑面积约4191平方米,占地面积约4440平方米;生活区配套宿舍、食堂、文化活动室符合标准化要求。 组织机构框图: 施工结束后,要彻底清理驻地及施工现场,做到文明施工,文明撤离,不给当地留下任何垃圾,不污染农田、河流。 (3)工地试验室建设 室内采用水泥混凝土硬化,严格按照《河北省高速公路施工标准化指南》的要求建设工地试验室,配备相应的力学室、水泥混凝土室、化学室、水泥室、土工室、集料室、样品室、外检室、养生室等试验和检测仪器设备,办公室上墙图标严格按照《河

圆柱墩施工方案

圆柱墩墩柱施工方案 一、工程概况 1.1、项目简介 重庆市涪陵至石柱高速公路由涪陵至丰都段和其支线丰都至石柱段组成,是国家高速公路网的补充,同时也是《重庆市高速公路网规划》的“三环十射三联线”骨架公路网中的“十射”的组成部分,是重庆市、贵州北部、四川南部地区通往长三角地区最快捷的公路运输通道,也是沪渝通道内最后建设的一段高速公路。 本项目的建设是重庆市实施西部大开发战略、努力实现全面建设小康社会奋斗目标的迫切需要,对提升重庆市外向型经济的发展有积极的促进作用,对重庆市建设统筹城乡的工作,对增强重庆市城区对三峡库区地区的经济辐射,进而使重庆逐步发展成为长江上游交通枢纽和经济中心具有十分重要的意义。 1.2、项目概况 B1标段起点桩号为K50+400,终点桩号为K66+000,全长15.776km(其中有两处断链:K51+808.827=K51+700,断链长108.827m;K57+858.802=K57+791.211,断链长67.591m)。本标段内桥梁主要有大坪上大桥、龙家沟大桥、沙溪沟特大桥、大田坝大桥、龚家大桥、大竹林大桥、土地岩中桥、石板滩大桥、生基坡1号大桥、生基坡2号大桥及半坡大桥。墩身主要有双圆柱墩,变截面双方柱墩、双柱实心墩和薄壁空心墩四种结构形式,其中圆柱墩截面形式较多。本标段内圆柱墩墩墩柱工程量如下: 表1-1桥梁墩柱工程量表 二、编制依据 1、重庆涪陵至丰都高速公路两阶段施工图设计(A3标段)。 2、《公路桥涵施工技术规范》JTJ041-2000。

3、《公路工程质量检验评定标准》JTG F80/1-2004。 4、重庆丰涪、丰石高速公路工程技术规范。 三、施工特点 1、桥位处地形复杂,场地狭小,不便于施工管理。 2、桥位处多为山谷大河,桥墩较高,施工难度较大。 3、墩身结构形式多样,模板投入较大。 四、施工总体方案 本标段内圆柱墩墩身均采用常规翻模施工法施工,翻模法施工即已浇筑完墩柱模板拆除时,顶节模板不予以拆除,进行上面墩柱模板施工时,以此节模板为基准,安装上层墩柱模板。 各座桥梁墩身施工平行作业。墩身外模采用定型钢模板,模板按1.5m分节,施工时用螺栓连接。 墩身高度在12m以下时,采取一次性浇筑施工;墩身高度大于12m时,采取翻模法分节浇注施工,第一节段浇注12m,然后根据现场施工条件分节段浇筑施工,同时要尽量减少施工缝。墩柱模板采用风缆固定,墩柱较高时,采取控制墩柱浇注分节高度来保证墩柱模板稳定。施工墩身遇墩系梁时,混凝土浇注至系梁底标高,然后施工墩系梁,之后再进行墩柱施工。 五、施工机械选用 施工机械选用:桥梁桥墩高度在30m以下时,采用汽车吊辅助施工;桥墩高度为30-50m时,墩多时采用塔吊辅助施工,仅为个别墩高时或个别墩柱由于地形限制采用井字架与卷扬机辅助施工,采取一级泵输送砼施工;桥墩高度大于50m 时采用塔吊辅助施工,采取一级泵输送砼施工。墩周边搭设施工脚手架或施工电梯作为施工上下通道。 六、墩柱施工 墩柱施工工艺图见图1。
