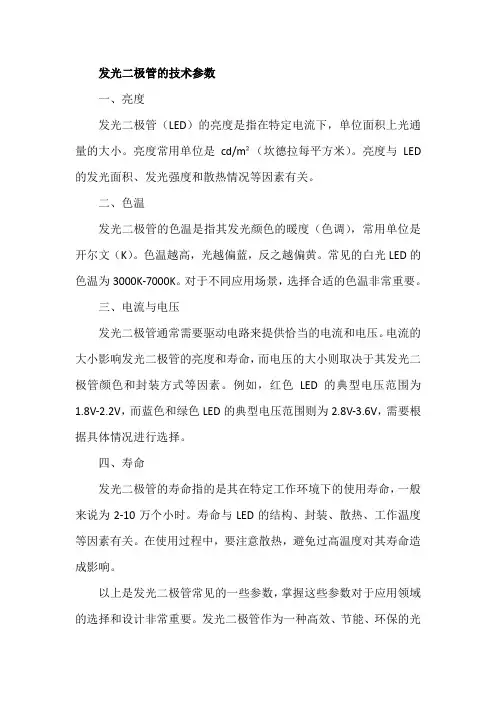

发光二极管特性参数

IF 值通常为 20mA 被设为一个测试条件和常亮时的一个标准电流,设定不同的值用以测试

二极管的各项性能参数,具体见特性曲线图。

IF 特性:

1. 以正常的寿命讨论,通常标准 IF 值设为 20 - 30mA ,瞬间( 20ms )可增至

100mA。

2. IF 增大时 LAMP 的颜色、亮度、 VF 特性及工作温度均会受到影响,它是正常工作时的一个先决条件, IF 值增大:寿命缩短、 VF 值增大、波长偏低、温度上升、亮度增大、

角度不变,与相关参数间的关系见曲线图;

1.VR ( LAMP 的反向崩溃电压)

由于 LAMP 是二极管具有单向导电特性,反向通电时反向电流为 0 ,而反向电压高到一定程度时会把二极管击穿,刚好能把二极管击穿的电压称为反向崩溃电压,可以用

“ VR ”来表示。

VR 特性:

1. VR 是衡量 P/N 结反向耐压特性,当然 VR 赿高赿好;

2. VR 值较低在电路中使用时经常会有反向脉冲电流经过,容易击穿变坏;

3. VR 又通常被设定一定的安全值来测试反向电流( IF 值),一般设为 5V ;

4. 红、黄、黄绿等四元晶片反向电压可做到 20 - 40V ,蓝、纯绿、紫色等晶片反向

电压只能做到 5V 以上。

2.IR (反向加电压时流过的电流)

二极管的反向电流为 0 ,但加上反向电压时如果用较精密的电流表测量还是有很小的电流,只不过它不会影响电源或电路所以经常忽略不记,认为是 0 。

IR 特性:

1. IR 是反映二极管的反向特性, IR 值太大说明 P/N 结特性不好,快被击穿; IR 值

太小或为 0 说明二极管的反向很好;

2. 通常 IR 值较大时 VR 值相对会小, IR 值较小时 VR 值相对会大;

3. IR 的大小与晶片本身和封装制程均有关系,制程主要体现在银胶过多或侧面沾胶,

双线材料焊线时焊偏,静电亦会造成反向击穿,使 IR 增大。

3.IV ( LAMP 的光照强度,一般称为 LAMP 的亮度)

指 LAMP 有流过电流时的光强,单位一般用毫烛光( mcd )来衡量,由于一批晶片做出的 LAMP 光强均不相同,封装厂商会将其按不同的等级分类,分为低、中、高等多个等级,而 LAMP 的价格也与其亮度大小有关系。同一亮度 LAMP 顺向电流赿大,亮度赿高。亮度还跟角度有关系,同样物料角度赿大亮度赿,角度赿小,亮度赿高,所以要求亮度的同时要考

虑到角度的大小。

4.W/D (主波长,单位是 nm ,纳米)

LAMP 正常工作时的颜色特性,颜色特性具体见 LAMP 介绍中的颜色分类,通常用 W/D 来衡量颜色的变化特性,在电流和温度不同的情况下主波长测试值均不相同的,封装厂商会

按相同的条件将 W/D 按不同的等级分类。

5. △θ(半功视角,单位是“度”)

发光管 LAMP 发光强度为一半时所对应的角度。角度的大小与晶片体积的大小、支架碗杯的角度、杯深、模粒的球面直径、卡点等有关系。角度赿大照出的光圈赿大,反之赿

小。

LAMP 的特性参数关系曲线,所有曲线图见讲解说明。

6. C.I.E 光谱图

X 、 Y 是指在世界标准光谱图 (C.I.E) 中对应的值,它可以衡量颜色的属性(颜色的种类和掺杂特性)。如标准白光的 X 、 Y 对应值为: 0.33,蓝色对应的 X 为 0.2,Y 为

0 CIE 光谱图如下图:
