三菱FX2N-2AD两通道模拟量输入模块
三菱FX2N-2AD两通道模拟量输入模块
表1常用模拟量扩展模块规格
FX2N-2AD型模拟输入模块用于将2点模拟输入（电压输入和电流输入）转换成12位的数字值，并将这个值输入到plc中。
（1）模块连接
依据接线方法，模拟输入可在电压输入或电流输入中进行选择。FX2N-2AD不能将一个通道作为模拟电压输入而另一个作为电流输入，应为两个通道使用相同的偏值量和增益值。对于电流输入，请短路VIN和IIN，如下图所示。
模块的转换位数为12位，对应的最大数字量输出为4095，但在实际使用时，为了计算便利，通常状况下都将最大模拟量输入（DC10V/5V 或20mA）所对应的数字量输出设定为4000。
例如：当模拟范围为0~10V，而使用的数字范围为0~4000时，数字值为40等于100mV的模拟输入（40×10V/4000数字点）。
（3）缓冲存储器（BFM）
①BFM#0的低8位b7～b0存储A/D通道输入数据的当前值的低8位数据。
②BFM#1的低4位b3～b0存储A/D通道输入数据的当前值的高4
位数据
③BFM#17：b0来指定模拟到数字转换的通道。b0=0为CH1，b0=1为CH2
（4）编程与掌握
①用TO指令，在模块的缓冲存储器中写入A/D转换掌握指令：指定要转换的通道，启动模块的A/D转换，转换结果将存储于BFM中。
②用FROM把BFM的数据读入PLC中。
例1：设某系统的掌握要求为：系统上电将模拟量输入1进行A/D 转换，并且将转换结果读入到PLC的数据寄存器D100
三菱FX系列PLC12位模拟量输入输出模块的特性
1. FX系列的12位模拟量输入／输出模块的公共特性 除FX2N-3A和FXlN–8AV–BD／FX2N–8AV–BD的分辨率是8位， FX2N–8AD是16位以外，其余的模拟量输入输出模块和功能扩展板均为12位。 电压输入时（如0~10V DC，0~5V DC）。模拟量输入电路的输入电阻为20kΩ，电流输入时（如4~20mA）模拟量输入电路的输入电阻为250Ω。 模拟量输出模块在电压输出时的外部负载电阻为2kΩ／~1MΩ，电流输出时小于500Ω。 12位模拟量输入在满量程时（如10V）的数字量转换值为4000。未专门说明时，满量程前总体精度为±1％。 功能扩展板的体积小巧，价格低廉，PLC内可安装一块功能扩展板，后者还可以和价格也很便宜的显示模块安装在一起。 2. 模拟量输入扩展板FX1N–2AD–BD FX1N–2AD–BD有两个12位的输入通道，输入为0~10V DC和4~20mA DC，转换速度。为1个扫描周期，没有隔离，不占用的I/O点，适用于FXlS和FX1N。 3. 模拟量输出扩展板FX1N–1 DA–BD FXlN–1DA–BD有1个12位的输出通道，输出为0~1OV、O~5V DC和 4~20mA DC，转换速度为1个扫描周期，没有隔离；不占用I/O点，适用于FX1S 和FX1N。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/1119323416.html,/
FX2N系列PLC试题含答案教学内容
F X2N系列P L C试题 含答案
一、判断题 1、可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器（∨） 2、可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。（∨） 3、PLC采用了典型的计算机机构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。（∨） 4、梯形图是程序的一种表示方法，也是控制电路。（×） 5、梯形图两边的两根竖线就是电源线。（） 6、PLC的指令语句表达形式是由操作码、标识符和参数组成。（∨） 7、PLC可编程序控制器是以“并行”方式进行工作的。（×） 8、PLC产品技术指标中的储存容量是指其内部用户存储器的存储容量。（∨） 9、PLC产品技术指标中的储存容量是指内部所有RAM、ROM的存储容量（×） 10、PLC虽然是电子产品，但它的抗干扰能力很强，可以直接安装在强电柜中。（×） 11．我们常常会看到某台PLC有XX个点的I/O数，是指能够输入、输出开关量，模拟量总的个数，它与继电器触点个数相对应。（∨） 12. 在使用编程器时，必须先将指令转变成梯形图，使之成为PLC能识别的语言。（×） 13．FX2N一 64MR型PLC的输出形式是继电器触点输出。（∨）
14.输入继电器仅是一种形象说法，并不是真实继电器，它是编程语言中专用的“软元件”（∨） 15.可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。（∨） 16.梯形图中的输入触点和输出线圈即为现场的开关状态，可直接驱动现场执行元件。（∨） 17．PLC的输入输出端口都采用光电隔离（∨） 18.PLC的I/O点数是指PLC能够输入到PLC内的开关量，模拟量的总个数。（×） 19、OUT指令是驱动线圈指令，用于驱动各种继电器。（∨） 20、PLC内的指令ORB或ANB，在编程时如非连续使用，可以使用无数次（×）。 21、在一段不太长的用户程序结束后，写与不写END指令，对于PLC的程序运行来说其效果是不同的。（∨） 22、PLC的内部继电器线圈不能作为输出控制，它们只是一些逻辑控制用的中间存储状态寄存器。（∨） 23、PLC的定时器都相当与通电延时时继电器，可见PLC的控制无法实现断电延时。（×） 24、PLC的所有继电器全部采用十进制编号。（×） 25 .PLC不进指令中的每个状态器需具备三个功能；驱动有关负载，制定转移目标，制定转移条件（∨） 26.PLC中的选择性流程指的是多个流程分支可同时执行的分支流程（×）
三菱PLC型号及接线
NPN型接近开关三菱PLC 开关电源接线 所用产品：NPN型常开接近开关（三线制，黑，棕，蓝） 明纬S350-24开关电源 FX1N-40MR 主要需要COM口与开关电源的接线，NPN棕、蓝色线的接线 问题补充：棕色接正，蓝色接负，黑色信号线这个已知 我想知道的是NPN型接近开关使用外部电源时，外部开关电源与PLC的COM端的接线及最后接近开关的接线 首先你要知道NPN是输出低电平。 把PLC输入COM端接OV。 其他的接线就是棕色接正，蓝色接负，黑色接入输入端就可以了。注意接近开关的工作电压。 ,接近开关有两线和三线的，如果你用三线的 蓝线接0V，棕线接24V，黑线接信号输入
FX2n子系列扩展模块
FX2n子系列扩展单元 交流电源、24V直流输入类型
直流电机 电枢绕组是通过换向器和碳刷和电源引线相连的，用万用表量引线和碳刷间的电阻，较为方便可行。通的就是电枢绕组的引线，另外两根是励磁绕组的引线。励磁绕组的引线和电枢绕组的引线应是绝缘的（或者电阻很大），两根励磁绕组引线间的电阻值以及两根电枢绕组引线间的电阻值都比较小。 一般电枢绕组的引线较励磁绕组的引线粗。 电枢绕组指的是转子(A-H)上的绕组， 励磁绕组是定子(J-K)绕组，用来建立磁场的。 Feld:励磁(J-K) Anker:电枢(A-H) 接近开关接线 接近开关接线图，负载是什么意思 如图，黑色线上接的负载是什么意思啊，是指要驱动的负载还是其他的什么啊，如果我要用这个接近开关驱动一个接触器该怎么接了，还有如果把这种接近开关作为plc 输入，一般plc输入是两线的开关量，这个怎么接入了
三菱FX系列模拟量的处理
三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用...... １．概述 模拟量输入模块（A/D模块）是把现场连续变化的模拟信号转换成适合PLC内部处理的数字信号。输入的模拟信号经运算放大器放大后进行A/D转换，再经光电藕合器为PLC 提供一定位数的数字信号。FX2N系列常用的PLC模拟量输入/输出模块如图所示。 此主题相关图片如下，点击图片看大图： 模拟量输出模块（D/A模块）是将PLC处理后的数字信号转换成相应的模拟信号输出，以满足生产过程现场连续控制信号的需求。模拟信号输出接口一般由光电隔离、D/A转换、信号驱动等环节组成。 2．模拟量输入/输出单元 以三菱公司的F2-6A模块为例，来说明模拟量输入输出单元模块的有关情况。F2-6A是三菱公司F1、F2系列PLC的扩展单元，为8位4通道输入、2通道输出的模拟量输入输出单元模块。F2-6A模块与F1、F2系列PLC连接示意图如下：
此主题相关图片如下，点击图片看大图： 3．A/D转换、D/A转换 1）模数转换（A/D）模块：将现场仪表输出的（标准）模拟量信号0-10mA、4-20mA、1 -5VDC等转化为计机可以处理的数字信号数模转换（D/A）模块：将计算机内部的数字信号转化为现场仪表可以接收的标准信号4-20mA等。如：12位数字量（0-4095）→4-20 mA；2047对应的转换结果：12mA。 2）A/D转换（A/D、AI）的作用。 3）D/A转换（D/A、AO）的作用。 4．几种常见模拟量输入/输出模块简介： 1）模拟量输入模块FX-4AD。FX-4AD为4通道12位A/D转换模块，根据外部连接方法及PLC指令，可选择电压输入或电流输入，是一种与F2-6A相比具有高精确度的输入模块。 2）热电偶温度传感器模拟量输入模块FX-4AD-TC。FX-4AD-TC是4通道热电偶温度传感器模拟量输入模块。 3）模拟量输出模块FX-2DA。FX-2DA为2通道12位D/A转换模块，每个通道可独立设置电压或电流输出。FX-2DA是一种与F2-6A相比具有高精确度的输出模块。 三菱FX2N系列模拟量输入输出模块在水箱控制系统方面的应用
三菱FX系列可编程控制器及指令系统
第三章FX系列可编程控制器及指令系统 第一节FX系列PLC硬件配置及性能指标 FX系列PLC是由三菱公司近年来推出的高性能小型可编程控制器，以逐步替代三菱公司原F、F1、F2系列PLC产品。其中FX2是1991年推出的产品，FX0 是在FX2之后推出的超小型PLC，近几年来又连续推出了将众多功能凝集在超小型机壳内的FX0S、FX1S、FX0N、FX1N、FX2N、FX2NC等系列PLC，具有较高的性能价格比，应用广泛。它们采用整体式和模块式相结合的叠装式结构。 一、FX系列PLC型号的说明 FX系列PLC型号的含义如下： FX □─□□□─□ 系列名称 输入输出总点数特殊品种 单元类型输出方式 其中系列名称：如0、2、0S、1S、ON、1N、2N、2NC等 单元类型：M ──基本单元 E ──输入输出混合扩展单元 Ex ──扩展输入模块 E Y──扩展输出模块 输出方式：R ──继电器输出 S ──晶闸管输出 T ──晶体管输出 特殊品种：D ──DC电源，DC输出 A1 ──AC电源，AC（AC100~120V）输入或AC输出模块 H ──大电流输出扩展模块 V ──立式端子排的扩展模块 C ──接插口输入输出方式 F ──输入滤波时间常数为1ms的扩展模块 如果特殊品种一项无符号，为AC电源、DC输入、横式端子排、标准输出。 例如FX2N－32MT－D表示FX2N系列，32个I/O点基本单位，晶体管输出，使用直流电源，24V直流输出型。 二、FX系列PLC硬件配置
特殊功能模块及外部设备等。 （一）FX系列PLC的基本单元 基本单元是构成PLC系统的核心部件，内有CPU、存储器、I/O模块、通信接口和扩展接口等。由于FX系列PLC有众多的子系列，现以FX0S，FX0N，FX2N三个子系列为例加以介绍。 1．FX0S系列的基本单元 FX0S系列的功能简单，价格便宜，适用于小型开关量控制系统，它只有基本单元，没有扩展单元。其基本单元如表3-1所示。 表3-1 FX0S系列的基本单元 FX0S容量为800步，有20条基本指令，两条步进指令，35种50条功能指令。FX0S 编程元件包括500多点辅助继电器，64点状态寄存器，56点定时器和一个模拟定时器，有16个16位的计数器及4点1相7KHZ或1点2相32位高速加/减计数器，61点16位数据寄存器，还有64点转移用跳步指针及4点中断指针。 2．FX0N系列的基本单元 FX0N的基本单元共有12种，最大的I/O点数为60，它可带3种扩展单元，7种扩展模块，可组成24～128个I/O点的系统。其基本单元如表3-2所示。 表3-2 FX0N系列的基本单元 FX0N的EEPROM用户存储器容量为2000步。基本指令有20条，步进指令2条，应用

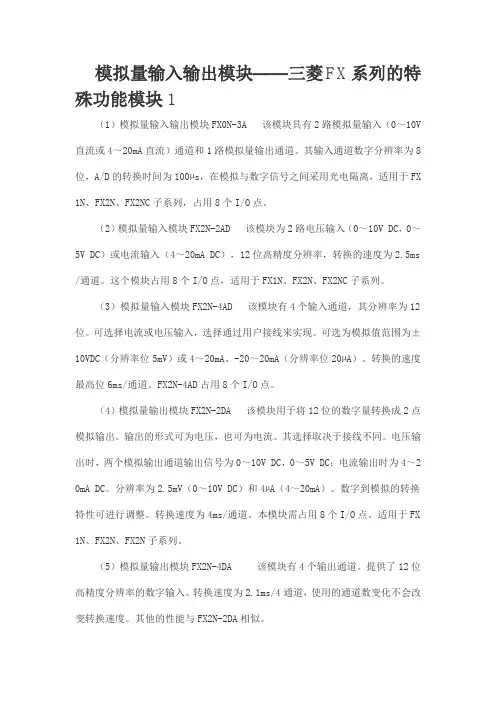

模拟量输入输出模块
模拟量输入输出模块 1、FX1N-2AD-BD模拟量输入板 用在FX1S或者FX1N系列的plc上，提供2路的模拟量输入。 2、FX1N-2DA-BD 用在FX1S或者FX1N系列的plc上，提供2路的模拟量输入。 3、FX1N-8AV-BD/FX2N-8A V-BD模拟量调节器 用在FX1S或者FX1N或FX2N系列的plc上，用作模拟定时器调整器的旋钮开关
1）：示例：利用模拟量改变定时器的设定值 把八个电位器中的0号电位器的模拟量(0~255)读取进来放在D0中D0的变化值是0~~255 2）、利用模拟量调整器设计一个具有11档的旋转开关。 读取1号电位器，把读取的值放在D1中，然后对其进行译码DECO指令是把D0的前四位进行解码，把对应的结果放在M中D1的变化值是0~~10
4、 FX0N-3A 模拟量输入和输出模块 功能：(能同时把模拟量转化成数字量，也能把数字量转化成模拟量) 1）提供8位分辨率精度（转化精度比较低） 2）配备2路模拟量输入（0--10V 直流或4—20mA 交流）通道和1路模拟输出通道 模拟量输入： 公共项目：
接线： 与plc 的连接情况： FX0N 系列plc:可连接FX0N-3A 模块8个 FX1N 系列plc:可连接FX0N-3A 模块5个 FX2N 系列plc:可连接FX0N-3A 模块8个 FX0NC 系列plc:可连接FX0N-3A 模块4个 输入/输出特性曲线： 输入特性：（模块不允许两个通道有不同的输入特性） 即不允许电流和电压同时输入或不同量程的电压输入
输出特性： 缓冲存储器(BFM)的分配 注：BFM#17： b0=0选择模拟输入通道1 b0=1选择模拟输入通道2 b1=0—>1，起动A/D转换处理 b2=0—>1，起动D/A转换处理 例：把外部输入的模拟量转化成数字量 TO：是把数据写到特殊模块的BFM中。上例即是当M0接通时，把H0的值写到外部扩展模块0的位置中的BFM#17开始的一个字（16位）中 FROM：上例即是当M0接通时，把外部扩展模块0的位置中的BFM#0开始的一个字（16位）的数据写到D0中 H0的值写到外部扩展模块0的位置中的BFM#17开始的一个字（16位）中
三菱PLC特殊功能模块的类型及用途三菱plc
三菱PLC特殊功能模块的类型及用途 - 三 菱plc 模拟量输入模块用于将温度、压力、流量等传感器输出的模拟量电压或电流信号，转换成数字信号供plc基本单元使用。FX2N系列PLC 的模拟量输入模块主要有：FX2N-2AD型2通道模拟量输入模块、FX2N-4AD型4通道模拟量输入模块、FX2N-4AD-PT型4通道热电阻传感器用模拟量输入模块、FX2N-4AD-TC型4通道热电偶传感器用模拟量输入模块等。 2．模拟量输出模块 模拟量输出模块主要用于将PLC运算输出的数字信号，转换为可以直接驱动模拟量执行器的标准模拟电压或电流信号。FX2N型PLC的模拟量输出模块主要有：FX2N-2DA型2通道模拟量输出模块、FX2N-4DA型4通道模拟量输出模块等。 3．过程把握模块 过程把握模块用于生产过程中模拟量的闭环把握。使用FX2N-2LC 过程把握模块可以实现过程参数的PID把握。FX2N-2LC模块的PID 把握程序由PLC生产厂家设计并存储在模块中，用户使用时只需设置其缓冲寄存器中的一些参数，使用格外便利，一般使用在大型的过程把握系统中。 4．脉冲输出模块 脉冲输出模块可以输出脉冲串，主要用于对步进电动机或伺服电动
机的驱动，实现多点定位把握。与FX2N系列PLC配套使用的脉冲输出模块有FX2N-1PG、FX2N-lOGM、FX2N-20GM等。 5．高速计数器模块 利用FX2N系列PLC内部的高速计数器可进行简易的定位把握，对于更高精度的点位把握，可接受FX2N-1HC型高速计数器模块。高速计数器模块FX2N-IHC是适用于FX2N系列PLC的特殊功能模块。利用PLC的外部输入或PLC的把握程序可以对FX2N-1HC计数器进行复位和起动把握。 6．可编程凸轮把握器 可编程凸轮把握器FX2N-IRM-SET．是通过主要旋转角传感器F7-720-RSV，实现高精度角度、位置检测和把握的专用功能模块，可以代替机械凸轮开关，实现角度把握。
三菱PLC扩展模块型号
三菱PLC扩展模块型号 三菱PLC扩展模块型号大全 FX1N系列三菱PLC扩展设备的构成：(最大输入输出点数为128点) 1.扩展模块:从基本/扩展单元接受电源供给的输入输出扩展,内置连接电缆. 2.扩展单元:内置电源的输入输出扩展,附属连接电缆. 3.特殊模块:从基本/扩展单元接受电源供给的特殊控制用扩展,内置连接电缆. FX2N系列三菱PLC扩展设备的构成：(输入输出的最大计数为256点) 1.基本单元:内置电源的输入输出扩展,附有连接电缆. 2.从基本/扩展单元接受电源供给的输入输出扩展,内置连接电缆. 3.特殊单元:内置电源的用于特殊控制的扩展,内置连接电缆. 4.特殊模块:从基本/扩展单元接受电源的供给的用于特殊控制的扩展,内置连接电缆. 三菱PLCFX1N特殊功能模块：FX1N-1DA-BD 1通道模拟量输出 FX1N-2AD-BD 2通道模拟量输入 FX1N-2EYT-BD 扩展板、晶体管型、2点输出 FX1N-4EX-BD 扩展板、4点输入 FX1N-8AV-BD 手抄式输入面板、适用FX1N FX1N-232-BD RS-232系列一通道 FX1N-422-BD RS-422系列一通道 FX1N-485-BD RS-485系列一通道 FX1N-CNV-BD FX0N转换单元接口 FX1N-EEPROM-8L PLC程序转换模块 FX1N-BAT 三菱PLC电池 FX2N-4AD-PT 三菱PLC输入扩展模块: FX2N-8EX(8个点输入) FX2N-16EX(16个点输入) 三菱PLC输出扩展模块: FX2N-16EYT(16点晶体管输出) FX2N-16EYR(16点继电器输出) FX2N-8EYT(8点晶体管输出) FX2N-8EYR(8点继电器输出) 三菱PLC输入输出扩展模块: FX2N-32ER(16点输入16点继电器输出) FX2N-32ET(16点输入16点晶体管输出) FX2N-48ER(24点输入24点继电器输入出) FX2N-48ET(24点输入24点晶体管输出) FX2N-8ER(4点输入4点继电器输出) 三菱PLC特殊功能模块/单元: FX2N-2AD(2通道模拟量输入) FX2N-2DA(2通道模拟量输出) FX2N-4AD(4通道模拟量输入) FX2N-4DA(4通道模拟量输出) FX2N-4AD-PT(4通道输入铂金电阻) FX2N-4AD-TC(4通道输入热电偶) FX2N系列扩展单元： FX2N-48ER 继电器型、24进/24出 FX2N-48ET 晶体管型、24进/24出 FX2N-32ER 继电器型、16进/16出 FX2N-32ET 晶体管型、16进/16出 FX2N-16EX 16点进、扩展单元 FX2N-16EYR 16点出、扩展单元
FX2N系列PLC试题含答案
一、判断题 1、可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器（∨） 2、可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。（∨） 3、PLC采用了典型的计算机机构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。（∨） 4、梯形图是程序的一种表示方法，也是控制电路。（×） 5、梯形图两边的两根竖线就是电源线。（） 6、PLC的指令语句表达形式是由操作码、标识符和参数组成。（∨） 7、PLC可编程序控制器是以“并行”方式进行工作的。（×） 8、PLC产品技术指标中的储存容量是指其内部用户存储器的存储容量。（∨） 9、PLC产品技术指标中的储存容量是指内部所有RAM、ROM的存储容量（×） 10、PLC虽然是电子产品，但它的抗干扰能力很强，可以直接安装在强电柜中。（×）11．我们常常会看到某台PLC有XX个点的I/O数，是指能够输入、输出开关量，模拟量总的个数，它与继电器触点个数相对应。（∨） 12. 在使用编程器时，必须先将指令转变成梯形图，使之成为PLC能识别的语言。（×）13．FX2N一64MR型PLC的输出形式是继电器触点输出。（∨） 14.输入继电器仅是一种形象说法，并不是真实继电器，它是编程语言中专用的“软元件”（∨） 15.可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。（∨） 16.梯形图中的输入触点和输出线圈即为现场的开关状态，可直接驱动现场执行元件。（∨）17．PLC的输入输出端口都采用光电隔离（∨） 的I/O点数是指PLC能够输入到PLC内的开关量，模拟量的总个数。（×） 19、OUT指令是驱动线圈指令，用于驱动各种继电器。（∨） 20、PLC内的指令ORB或ANB，在编程时如非连续使用，可以使用无数次（×）。 21、在一段不太长的用户程序结束后，写与不写END指令，对于PLC的程序运行来说其效果是不同的。（∨） 22、PLC的内部继电器线圈不能作为输出控制，它们只是一些逻辑控制用的中间存储状态寄存器。（∨） 23、PLC的定时器都相当与通电延时时继电器，可见PLC的控制无法实现断电延时。（×） 24、PLC的所有继电器全部采用十进制编号。（×） 25 .PLC不进指令中的每个状态器需具备三个功能；驱动有关负载，制定转移目标，制定转移条件（∨） 中的选择性流程指的是多个流程分支可同时执行的分支流程（×） 27.用PLC步进指令编程时，先要分析控制过程，确定步进过程和转移条件，安规则画出状态转换图：再根据状态转换图画出梯形图：最后由梯形图写出程序表（∨） 28.当状态元件不用于步进顺控时，状态元件也可作为输出继电器用于程序当中，（×） 29.在状态转移过程中，在一个扫描周期内会出现两个状态同时动作的可能性，因此，两个过程中不允许同时动作的驱动元件之间应进行连锁控制（∨） 30.在步进接点后面的电路块中不允许使用主控或主控复位指令（∨） 31.由于步进接点指令具有主控和跳转作用，因此，不必每一条STL指令后都加一条RET指令，只需在最后使用一条RET指令就可以了（∨） 32、功能指令是由操作码与操作数两部分组成。（∨）
三菱PLC模拟量模块应用三菱plc
三菱PLC模拟量模块应用 - 三菱plc 一、模拟量模块介绍 （一）模拟量输入模块 FX2N常用的模拟量输入模块有FX2N-2AD、FX2N-4AD、FX2N-8AD 模拟量输入模块和温度传感器输入模块。FX—2AD为2通道12位A ／D转换模块。依据外部连接方法及plc指令，可选择电压输入或电流输入，是一种具有高精确度的输入模块。通过简易的调整或依据可编程把握器的指令可转变模拟量输入的范围。瞬时值和设定值等数据的读出和写入用FROM／TO指令进行。 FX—2AD的技术指标 (二)模拟量输出模块 FX2N常用的模拟量输出模块有FX2N-2DA、FX2N-4DA、FX2N-8DA 模拟量输出模块。FX—2DA为2通道12位D／A转换模块，是一种具有高精确度的输出模块。通过简易的调整或依据可编程把握器的指令可转变模拟量输出的范围。瞬时值和设定值等数据的读出和写入用FROM／TO指令进行。 FX-2DA的技术指标 二、模拟量模块使用 （一）确定模块的编号
在FX系列可编程把握器基本单元的右侧，可以连接最多8块特殊功能模块，它们的编号从最靠近基本单元的那一个开头顺次编为0～7号。如图:该配置使用FX2N48点基本单元，连接FX-4AD、FX-4DA、FX-2AD 3块模拟量模块，它们的编号分别为0、1、2号。这3块模块不影响右边2块扩展的编号，但会影响到总的输入输出点数。3块模拟量模块共占用24点，那么基本单元和扩展的总输入输出点数只能有232点。 （二）缓冲寄存器（BFM）安排 FX系列可编程把握器基本单元与FX—4AD、FX—2DA等模拟量模块之间的数据通信是由FROM指令和TO指令来执行的，FROM是基本单元从FX—4AD、FX—2DA读数据的指令，TO是从基本单元将数据写到FX—4AD、FX—2DA的指令。实际上读、写操作都是对FX—4AD、FX—2DA的缓冲寄存器BFM进行的。这一缓冲寄存器区由32个16位的寄存器组成，编号为BFM#0一#31。 （三）FX-4AD模块BFM的安排表 （四）编程举例 FX-4AD模拟量输入模块连接在最靠近基本单元FX2N-48MR的地方，那么它的编号为N0，假如仅开通CH1和CH2两个通道作为电压量输入通道，计算平均值的取样次数定为4次，可编程把握器中的D0和D1分别接收这两个通道输入量平均值数字量，并编梯形图程序。梯形图
(完整版)三菱FX2N系列PLC应用技术-习题答案
第1章可编程序控制器概述 一、判断题 1．可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器。（） 2．可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。（）4．PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成。（） 5．梯形图是程序的一种表示方法，也是控制电路。（） 6．梯形图两边的两根竖线就是电源。（） 7．PLC的指令语句表达形式是由操作码，标识符和参数组成。（） 8．PLC可编程序控制器是以“并行”方式进行工作的。（） 9．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。（）10．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量。（）11．PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。（） 二、选择题 1．可编程序控制器是以（）为基本元件所组成的电子设备。 A．输入继电器触头B．输出继电器触头C．集成电路D．各种继电器触头2．PLC的基本系统需要哪些模块组成？（） A．C．PU模块B．存储器模块C．电源模块和输入输出模块D．以上都要3．PLC的程序编写有哪些图形方法？（） A．梯形图和流程图B．图形符号逻辑C．继电器原理图D．卡诺图 4．PLC可编程序控制器的整个工作过程分五个阶段，PLC通电运行时，第四个阶段应为（）。 A．与编程器通信B．执行用户程序C．读入现场信号D．自诊断 9．输入采样阶段，PLC的中央处理器对各输入端进行扫描，将输入信号送入（）A．累加器B．指针寄存器C．状态寄存器D．存储器 10．PLC机将输入信息采入PLC内部，执行（）后达到的逻辑功能，最后输出达到控制要求。 A．硬件B．元件C．用户程序D．控制部件 11．PLC机的扫描周期与程序的步数、（）及所用指令的执行时间有关。
FX2N-2AD模拟量输入模块编程使用手册-中文版.
FX2N使用操作手册 本手册包括的文字、图表、说明解释可以知道您正确安装和使用FX2N-2AD特殊功能模块，请在准备安装或使用之前仔细阅读并理解。 您还可以在FX系列图标说明手册（FX SERIES PROGRAMMING MANUAL）或者FX2N系列硬件手册（FX SERIES HARDWARE MANUAL ）中找到更进一步的解释，1. 简介该 FX2N-2AD型模拟输入模块（这以后的描述为 FX2N-2AD)用于转换两个点（电压值和电流值）的模拟拟输入值为 12 位的数字值，并且进一步转换为程序控制值（这里指的是PLC)。FX2N-2AD可用于连接FX0N， FX2N，和 FX2NC 系列的程序控制系统。 1）模拟值的设定是通过选择输入电压值或者电流值（采用连接线的方式即可输入）来完成。同时，假设设定了两个一般频道模拟输入值（电压值或者电流值）。 2）这两个频道的模拟输入值可以接受 0~10V DC（点），0~5V DC，或者 4~20mA 之间，请在这两个范围内选定您的特征值。 3）模拟输入值是可调的。 4）该模块能自动分配 8 I/O（输入/输出）的点到输入或者输出值。 5）数据转换同PLC及 FROM/TO说明书同时使用。 2. 外部结构尺寸及部件 尺寸单位（英寸） 延伸电缆 安装槽末端螺丝 A/D（模拟/数 字） 偏移值输入区 安装孔位, 两个直径 4.5MM的孔增益值输入区 重量：0.2公斤附件：转换数据标签
3. 电线 1 of 8 电压值输入 电流值输入 频道输入数值O 延伸电缆 *1 FX2N-2AD 不能有一个频道输入模拟电压值而另一个频道输入电流值因为两个频道不能用同样的偏移值和增益值；单对电流输入值来说请按照如上图所示缩短线路的VIN和IIN（充电电源输入时间和额定电流数）。 *2 连接一个0.1 ~ 0.47 µF 25V DC 的电容器，且当电压输入时电压波动时电容器的位置调整在*2的位置，否则会有很多噪音产生。4. 连接和程序控制 1）可跟FX2N-2AD连接的数值为4或者更小的FX0N系列PLC系统；8或者更小的FX2N系列PLC系统；和4或者更小的 FX2NC系列PLC系统（主机附带有动力扩张机组）。然而当跟下述几个特殊功能模块连接时需要注意如下的几条禁忌： FX2N ：主机附带有I/O（输入/输出） 32点或者以下的动力扩张机组。 消耗总电流值为24V DC的特殊功能模块连接使用时≤190mA FX2N ：主机附带有I/O（输入/输出） 48点或者以上的动力扩张机组。 消耗总电流值为24V DC的特殊功能模块连接使用时≤300mA FX2NC：下述几个特殊功能模块可以连接多达4不论主机的I/O（输入/输出）数字是多少。 FX0N：下述几个特殊功能模块可以连接多达2不论主机和动力扩张机组的I/O （输入/输出）数字是多少。 可以用于供电服务扩张模块的 DC 24V供电功率和I/O（输入/输出）达到以上提到的特殊功能模块的消耗总电流值是从原始程序控制系统电源容量中扣除的部分。例如，FX2N-32MT的供电服务是250mA，当两个FX2N-2AD的模块连接时，供电服务减少到150MA。 2）模块占用8个点（这8个点被分配给输入/输出两部分）。 3）FX2N-2AD 消耗 5V DC的电压 20mA的电流。 总电压值为5V的特殊功能模块连接在PLC主机的消耗电流必须不能超过5V的主机及动力扩张机组的电源容量。
