10 DMA控制器
复习思考题
第章DMA控制器

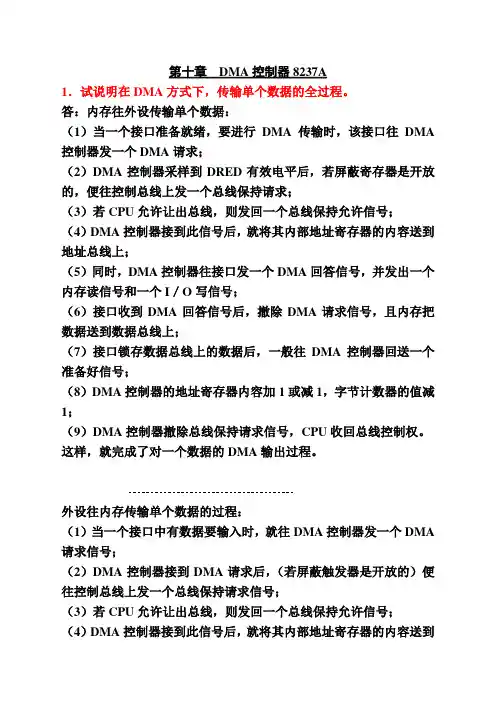

1．试说明在DMA方式时内存往外设传输数据的过程。
2．对一个DMA控制器的初始化工作包括哪些内容？
3．DMA控制器8237A什么时候作为主模块工作？什么时候作为从模块工作？在这两种情况下，各控制信号处于什么状态？
4．8237A有哪几种工作方式？各自用在什么场合？
5．什么叫DMA控制器的自动预置功能？这种功能是用得很普遍的，举一个例子说明它的使用场合。
6．用DMA控制器进行内存到内存的传输时，有什么特点？
7．DMA控制器8237A是怎样进行优先级管理的？
8．设计8237A的初始化程序。8237A的端口地址为0000－000FH，设通道0工作在块传输模式，地址加1变化，自动预置功能；通道1工作于单字节读传输，地址减1变化，无自动预置功能；通道2、通道3和通道1工作于相同方式。然后对8237A设控制命令，使DACK 为高电平有效，DREQ为低电平有效，用固定优先级方式，并启动8237A工作。9．CPU对DMA控制器的总线请求响应要比对中断请求响应快，请分析其原因。10．8237A在进行单字节方式DMA传输和块方式DMA传输时，有什么区别？
11．什么是DMA传送？DMA传送与中断方式传送的基本区别是什么？
12．8237A在实行存储器与存储器之间传输时，与存储器和外设之间的传输有什么不同？13．8237A采用压缩时序方式，试估算在最好情况下传送10KB数据需要多少时间？再试用最高效的程序衽同样数量数据的传输，大约要多少时间？(时钟都以5MHz算)
14．8237A为了在16位以上的微机系统中应用，必须设计适当的页面地址寄存器。如个人计算机中那样设计，请问：
(1)如何知道什么时候该换页？如何换页？
(2) 换页时应对DMA控制器作什么处理？
(3) 如果通道0也需要页面地址，如何获得RA、RB的控制信号？
15．在个人计算机中8237A的通道2为什么设置成单字节传送？如果用成块传送会发生什么问题？如何解决？
16．ADSTB信号与AEN有什么不同？它们各自起什么作用？
17．一个系统需要接6个用DMA控制的外设，如何用8237A实现这个系统的连接，请画出连接图，并说明方式控制字应如何设置。如用固定优先级请列出你所设计方案中6个设备的优先级排列。
18．用简化框图形式表示一个DMA系统的基本构成，请标明DMA控制器与CPU、系统总线及外设连接的关键信号。
19．8237A上设有一个READY控制端以适应慢速存储器或外设的需要，这是否与DMA的快速传送宗旨相违背？为什么？
20．DMA操作过程中，DMA控制器将代替CPU控制系统总路线，根据它的这一任务，请列出DMA控制器必须具有的几项功能。
21．单字节传送、成组传送与请示传送三种DMA方式在传送方式、DMA请示方面有什么差别？
22．图中是一个DMA系统框图，DMA控制器是个可编程器件，外设也由一个可编程接口电路控制。请在各框图间连上必要的线，并标明它胶的名称。(附图6-55)
