单调谐回路谐振放大器及通频带展宽实验说课讲解
课程名称：高频电子线路
题目：单调谐回路谐振放大器及通频带展宽实验
学生姓名：
专业：电子信息科学与技术
班级：
学号：
指导教师：
日期： 2013 年 6 月 28 日
实验三单调谐回路谐振放大器及通频带展宽实验
一、实验目的:
1. 熟悉高频电路实验箱的组成及其电路中各元件的作用；
2. 熟悉并联谐振回路的通频带与选择性等相关知识；
3. 熟悉负载对谐振回路的影响，从而了解频带扩展；
4. 熟悉和了解单调谐回路谐振放大器的性能指标和测量方法。
二、预习要求：
1. 复习选频网络的特性分析方法；
2. 复习谐振回路的工作原理；
3. 了解谐振放大器的电压放大倍数、动态范围、通频带及选择性等分析方法和知识。
三、实验电路说明：

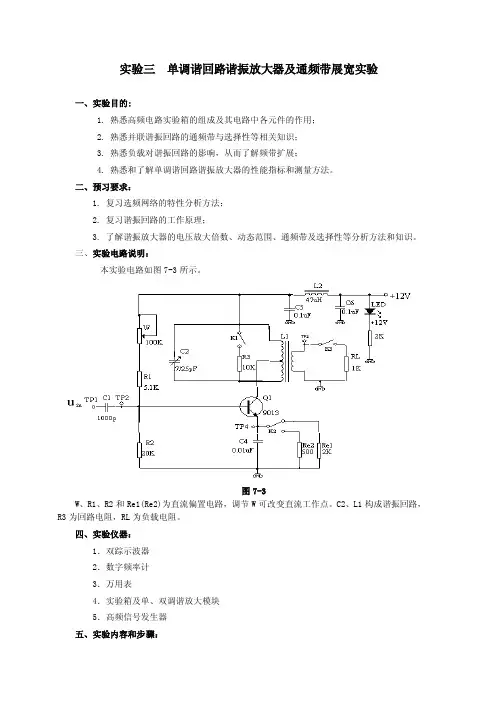

本实验电路如图7-3所示。
图7-3
W、R1、R2和Re1(Re2)为直流偏置电路，调节W可改变直流工作点。C2、L1构成谐振回路，R3为回路电阻，RL为负载电阻。
四、实验仪器：
1．双踪示波器
2．数字频率计
3．万用表
4．实验箱及单、双调谐放大模块
5．高频信号发生器
五、实验内容和步骤：
1．测量谐振放大器的谐振频率：
1）拨动开关K3至“RL”档；
2）拨动开关K1至“OFF”档，断开R3 ；
3）拨动开关K2，选中Re2；
4）检查无误后接通电源；
5）调整谐振放大器的动态工作点；
6）高频信号发生器接到电路输入端TP1，示波器接电路输出端TP3；
7）使高频信号发生器的正弦信号输出幅度为300mV左右（本实验指导书中所说幅度都是指峰峰值），其频率在2—11MHz之间变化，找到谐振放大器输出电压幅度最大且波形不失真的频率并记录下来；（注意：如找不到不失真的波形，应同时调节W来配合；幅度最大不失真的输出频率在8.3MHZ左右。）
2．测量放大器在谐振点的动态范围：
1）拨动开关K1，接通R3；
2）拨动开关K2，选中Re1；
3）高频信号发生器接到电路输入端TP1，示波器接电路输出端TP3；
4）调节高频信号发生器的正弦信号输出频率为8MHz，调节C2使谐振放大器输出电压幅度u0 最大且波形不失真。此时调节高频信号发生器的信号输出幅度由300mV变化到1V，使谐振放大器的输出经历由不失真到失真的过程，记录下最大不失真的u0值（如找不到不失真的波形，
表3-1
5）再选Re1=2KΩ，重复第4）步的过程；
6）在相同的坐标上画出不同Ic（由不同的Re决定）时的动态范围曲线，并进行分析和比较。
3．测量放大器的通频带：
1）拨动开关K1，接通R3；
2）拨动开关K2，选中Re2；
3）拨动开关K3至“RL”档；
