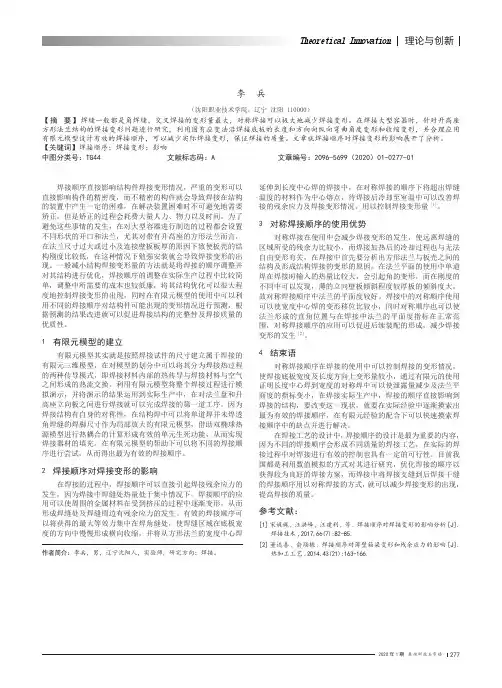

焊接顺序对6061_T6铝合金矩形焊缝焊接残余应力及变形量的影响_李灿

焊接应力与变形

4.2 焊接应力与变形： 4.2.1 焊接变形和残余应力的不利影响： 焊接变形 1.影响工件形状、尺寸精度 2.影响组装质量 3.增大制造成本———矫正变形费工、费时 4.降低承载能力———变形产生了附加应力 焊接应力 1.降低承载能力 2.引起焊接裂纹，甚至脆断 3.在腐蚀介质中，产生应力腐蚀裂纹 4.引起变形 4.2.2 焊接变形和应力的产生原因： 根本原因：对焊件进行的不均匀加热和冷却，如图6-2-8 焊接应力 焊接加热时，焊缝区受压力应力（因膨胀受阻，用符号“-”表示） 远离焊缝区手拉应力（用符号“+”表示） 焊后冷却时，焊缝受拉应力（因收缩受阻），远离焊缝区受压应力 焊接变形：当焊接应力超过金属σs时，焊件将产生变形 焊接应力和焊接变形总是同时存在，不会单独存在，当母材塑性较好，结构刚度较小时，焊接变形较大而应力较小；反之，则应力较大而变形较小。 4.2.3 焊接变形的控制和矫正：

4.2.3.1 焊接变形的基本形式，如图6-2-9 如图6-2-9 常见的焊接残余变形的类型 1、2---纵向收缩量3---横向收缩量4、5---角变形量f---挠度 （1）收缩变形：即焊件沿焊缝的纵向和横向尺寸减少，是由于焊缝区的纵向和横向收缩引起的。如图5-2-9 a （2）角变形：即相连接的构件间的角度发生改变，一般是由于焊缝区的横向收缩在焊件厚度上分布不均匀引起的。如图5-2-9b （3）弯曲变形：即焊件产生弯曲。通常是由焊缝区的纵向或横向收缩引起的。如图5-2-9c （4）扭曲变形：即焊件沿轴线方向发生扭转，与角焊缝引起的角度形沿焊接方向逐渐增大有关。如图5-2-9d （5）失稳变形（波浪变形）：一般是由沿板面方向的压应力作用引起的。如图5-2-9e 4.2.3.2 控制焊接变形的措施 （1）设计措施（详见焊接结构设计） 尽量减少焊缝的数量和尺寸，合理选用焊缝的截面形状，合理安排焊缝位置──尽量使焊缝对称或接近于构件截面的中性轴（以减少弯曲变形）。如图6-2-10

铝与铝合金的焊接方法

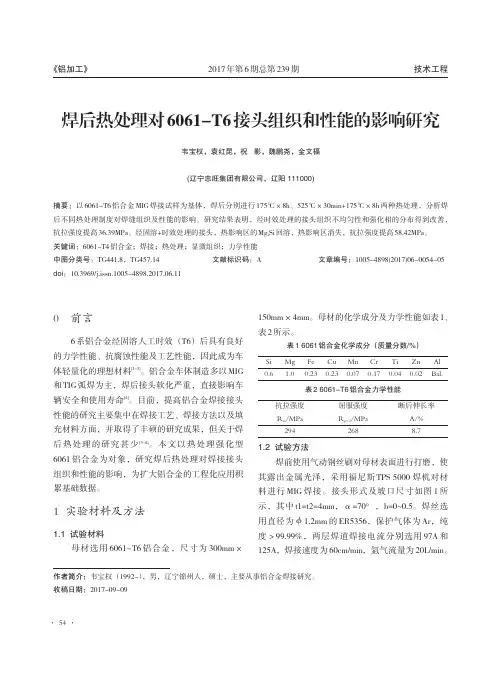

铝合金焊接的几种先进工艺:搅拌摩擦焊、激光焊、激光- 电弧复合焊、电子束焊。针对于焊接性不好和曾认为不可焊接的合金提出了有效的解决方法,几种工艺均具有优越性,并可对厚板铝合金进行焊接。 关键词:铝合金搅拌摩擦焊激光焊激光- 电弧复合焊电子束焊 1 铝合金焊接的特点 铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。 铝合金焊接有几大难点: ①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍; ②铝合金表面易产生难熔的氧化膜(Al2O3 其熔点为2060 ℃) ,这就需要采用大功率密度的焊接工艺; ③铝合金焊接容易产生气孔; ④铝合金焊接易产生热裂纹; ⑤线膨胀系数大,易产生焊接变形; ⑥铝合金热导率大(约为钢的4 倍) ,相同焊接速度下,热输入要比焊接钢材大2～4 倍。 因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。 2 铝合金的先进焊接工艺 针对铝合金焊接的难点,近些年来提出了几种新工艺,在交通、航天、航空等行业得到了一定应用,几种新工艺可以很好地解决铝合金焊接的难点,焊后接头性能良好,并可以对以前焊接性不好或不可焊的铝合金进行焊接。 2. 1 铝合金的搅拌摩擦焊接 搅拌摩擦焊FSW( Friction Stir Welding) 是由英国焊接研究所TWI ( The Welding Institute) 1991 年提出的新的固态塑性连接工艺[1～2 ] 。图1为搅拌摩擦焊接示意图[3 ] 。其工作原理是用一种特殊形式的搅拌头插入工件待焊部位,通过搅拌头高速旋转与工件间的搅拌摩擦,摩擦产生热使该部位金属处于热塑性状态,并在搅拌头的压力作用下从其前端向后部塑性流动,从而使焊件压焊在一起。图2 为搅拌摩擦焊接过程[4 ] 。由于搅拌摩擦焊过程中不存在金属的熔化,是一种固态连接过程,故焊接时不存在熔焊的各种缺陷,可以焊接用熔焊方法难以焊接的有色金属材料,如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料焊接等。目前搅拌摩擦焊在铝合金的焊接方面研究应用较多。已经成功地进行了搅拌摩擦焊接的铝合金包括2000 系列(Al- Cu) 、5000 系列(Al - Mg) 、6000 系列(Al - Mg - Si) 、7000 系列(Al - Zn) 、8000 系列(Al - Li) 等。国外已经.进入工业化生产阶段,在挪威已经应用此技术焊接快艇上长为20 m 的结构件,美国洛克希德·马丁航空航天公司用该项技术焊接了铝合金储存液氧的低温容器火箭结构件。 铝合金搅拌摩擦焊焊缝是经过塑性变形和动态再结晶而形成,焊缝区晶粒细化,无熔焊的树枝晶,组织细密,热影响区较熔化焊时窄,无合金元素烧损、裂纹和气孔等缺陷,综合性能良好。与传统熔焊方法相比,它无飞溅、烟尘,不需要添加焊丝和保护气体,接头性能良好。由于是固相焊接工艺,加热温度低,焊接热影响区显微组织变化小,如亚稳定相基本保持不变,这对于热处理强化铝合金及沉淀强化铝合金非常有利。焊后的残余应力和变形非常小,对于薄板铝合金焊后基本不变形。与普通摩擦焊相比,它可不受轴类零件的限制,可焊接直焊缝、角焊缝。传统焊接工艺焊接铝合金要求对表面进行去除氧化膜,并在48 h 内进行加工,而搅拌摩擦焊工艺只要在焊前去除油污即可,并对装配要求不高。并且搅拌摩擦焊比熔化焊节省能源、污染小。 搅拌摩擦焊铝合金也存在一定的缺点:

铝合金焊接技术

钛合金焊接技术 日期：08-12-10 09:00:09 作者：鲜雪强川航机务部 由于钛合金低重量、强度高、耐腐蚀性优异，又具有与先进复合材料在热学、电化学方面的相容性，一直是航空、宇航工业上应用的重要结构材料。焊接作为钛合金加工中的重要手段，在提高材料利用率、减轻结构重量、降低成本等方面有独特的优势，因此有必要研究飞机结构修理中的钛合金焊接技术。关键词：焊接、疲劳性能、残余应力、疲劳寿命 一、钛合金焊接的重要性 疲劳断裂是材料在交变载荷（或应力）作用下发生的破损断裂。国内外研究表明，飞机结构疲劳破坏是飞机主要破坏形式。早期设计的飞机只考虑静强度问题，直到上个世纪五十年代，随着航空事业的不断发展，飞机性能不断提高，飞机的使用要求不断严格，飞机在使用过程中疲劳破坏与安全可靠性之间的矛盾逐渐暴露出来。 焊接是一种运用（多种情况下为局部）加热或加压手段、添加或不添加填充材料将构件不可拆卸的连接在一起，或在基材表面堆敷覆盖层的加工工艺。焊接技术广泛的应用于国民经济的各个部门，如机械工程、桥梁工程、压力容器船舶工程、航空航天等领域。焊接结构在现代工业中应用越来越广泛，无论是在航天领域还是在一般的工程领域，无论是小部件还是大型结构，都在不断扩大焊接结构的比重。例如，飞机中央翼焊接下壁板是关键承力构件，承受机翼传来的弯矩、扭矩、剪力和油箱压力的作用；在国外第四代战斗机中钛合金含量已达到40%左右。而对于钛合金焊接结构疲劳特性与寿命评估技术的研究则是为实现钛合金结构在先进飞机上的合理使用，所必不可少的前提条件之一。 二、焊接区域材料性能的确定 焊接接头由焊缝、热影响区、母材组成，是一种非均质材料，各向异性。热影响区是焊缝到母材的过渡区域，其材料性能也介于焊缝和母材之间。

控制焊接变形和焊接应力的措施

控制焊接变形和焊接应力的措施 发表时间：2018-08-20T17:16:55.787Z 来源：《电力设备》2018年第15期作者：于洪涛1 李治2 [导读] 摘要：焊接是一种特殊而又重要的加工工艺，随着焊接技术的发展，一个重要技术课题是控制焊接件的焊接变形以提高产品制造精度，使焊件焊后加工量减少或不加工即可用于精度要求高的机械产品中，因此，了解焊接应力产生机理，掌握结构件焊接变形规律，在焊接工艺中采取措施进行控制和消除，从而保证焊接质量。 (山东电力建设第三工程有限公司山东省青岛市崂山区 266100) 摘要：焊接是一种特殊而又重要的加工工艺，随着焊接技术的发展，一个重要技术课题是控制焊接件的焊接变形以提高产品制造精度，使焊件焊后加工量减少或不加工即可用于精度要求高的机械产品中，因此，了解焊接应力产生机理，掌握结构件焊接变形规律，在焊接工艺中采取措施进行控制和消除，从而保证焊接质量。本文主要探讨了焊接应力与焊接变形产生的原因及控制措施，以供参考。 关键词：控制焊接变形；焊接应力；措施 导言 在建筑工程钢结构日益发展的今天,形式各样的焊接机械、焊接方法日新月异,焊接技术和焊接质量成了一个关键的课题。但是在施工过程中,由于焊接过程产生的焊接应力和焊接变形,严重影响着工程的质量、工程的安装进度和结构承载力(即使用功能),因此,需要采用合理的焊接方法和焊接工艺加以控制。建筑工程钢结构的焊接过程实际上是在焊件局部区域加热后又冷却凝固的热过程,但由于不均匀温度场,导致焊件不均匀的膨胀和收缩,从而使焊件内部产生焊接应力而引起焊接变形。 1 焊接变形的概念 焊接变形主要是指在焊接过程中由于焊接工作而导致的焊接件变形。焊接变形的开始时间是焊接开始的一瞬间。焊接变形结束的节点是焊接结束后焊接件的温度降低到焊接初始温度。焊接变形有两种情况，第一种是焊接过程中出现的焊接变形；第二种是焊接完成后出现的焊接变形。 2 焊接应力的概念 焊接应力主要指的是焊接过程出现的焊接件内部的结构应力，同时焊接完成后焊接件内部还会产生少量的焊接应力。焊接应力的出现也是在焊接开始的时候，焊接应力会随着焊接的进行而发生变化，焊接应力的分布没有规律，会随着焊接的进行而随时发生变化。 3焊接应力与焊接变形产生的原因 由于焊接温度发生了变化使焊件热胀冷缩，从而焊件之间相互约束，故在焊缝周围就会产生互相阻碍约束的力。焊接应力当焊接应力超出弹性极限时，焊接变形不能随应力的消除而消失，就会残留在焊件里。在焊接过程中，当焊条加热融化时会引起焊缝周围局部温度过高，在熔池的高温材料会受热膨胀，在膨胀过程就会产生变形。同时，在冷却过程中，由于周围材料的限制，不能使之前发生变形的那部分材料自由收缩，这在不同程度上又会产生拉伸变形。 4焊接应力的分类 4.1接应力在焊件空间位置 一维空间应力沿着焊件—个方向作用;二维空间应力应力在—个平面内不同方向上作用;三维空间应力应力在空间所有方向上作。 4.1.2按产生应力的原因 热应力它是在焊接过程中，焊件内部温差所引起应力，随着温度的消失而消失，并且是引起热裂纹的力学原因。 相变应力焊接过程中，局部金属发生相变，相比容增大或减小而引起的应力。 塑变应力在焊接过程中，在近逢高温区的金属收到热胀冷缩受阻生产的塑性变形。 4.2焊接变形 4.2.1焊接变形特点 焊接是不均匀的加热过程，热源只集中在焊接部位，且以—定速度向前运动，局部受热膨胀金属能引起焊件在空间发生各种形态的变形，焊缝凝固和冷却发生收缩，变形是在焊接开始便产生，并随着焊接热源的移动和焊件上温度分布变化而变化。焊接变形与焊件的形状尺寸、焊缝在工件的位置、焊缝的坡口形状、材料的热物理性能以及加热条件有关。 4.2.2焊接变形的分类 焊接过程中随着时间而发生的变形称为焊接瞬间变形，工件焊完冷却后，焊件上残留的焊接变形为焊接变形，我们更注重焊接变形，它对焊件质量和使用性能产生影响。一般焊接变形分为以下几种： 4.2.2.1横向收缩变形：垂直与焊缝方向的收缩。 4.2.2.2纵向收缩变形：焊接方向的收缩。 4.2.2.3扭曲变形：焊接细长构件时，时构件绕自身轴线发生扭转。 5焊接应力、焊接变形的控制措施 5.1焊接应力的控制措施 构件焊接时产生瞬时内应力,焊接后产生应力,并同时产生变形,这是不可避免的现象。焊接变形的矫正费时费工,构件制造和安装企业首先考虑的是控制焊接变形,往往对控制焊接应力较为忽视,常用一些卡具、支撑以增加刚性来控制焊接变形,与此同时实际上是增大了焊后的应力。对于一些本身刚性较大的构件,如板厚较大,截面本身的惯性矩较大时,虽然焊接变形会较小,但却同时产生较大的焊接内应力,甚至产生焊接裂纹。因此,对于一些构件截面厚大,焊接节点复杂,拘束度大,钢材强度级别高,使用条件恶劣的重要结构要注意焊接应力的控制。控制应力的目标是降低其峰值使其均匀分布,其控制措施有以下几种:减小焊缝尺寸;减小焊接拘束度;采取合理的焊接顺序;降低焊件刚度,创造自由收缩的条件;锤击法减小焊接应力;采用抛丸机除锈。 5.2减小焊缝截面积 在得到完整、无超标缺陷焊缝的前提下,尽可能采用较小的坡口尺寸(角度和间隙)。对屈服强度345MPa以下,淬硬性不强的钢材采用较小的热输入,尽可能不预热或适当降低预热、层间温度;优先采用热输入较小的焊接方法,如CO2气体保护焊。厚板焊接时尽可能采用多层焊代替单层焊。在满足设计要求情况下,纵向加强肋和横向加强肋的焊接方法可采用间断焊接法。双面均可焊接操作时,要采用双面对称坡口,并在多

消除残余应力的方法

消除残余应力的方法(金属)——时效处理 消除残余应力的方法(金属)——时效处理 金属工件(铸件、锻件、焊接件)在冷热加工过程中都会产生残余应力，残余应力值高者（单位为Pa）在屈服极限附近构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度、降低疲劳极限，造成应力腐蚀和脆性断裂，由于残余应力的松弛，使零件产生变形，大大的影响了构件的尺寸精度。因此降低和消除工件的残余应力就十分必要了，特别是在航空航天、船舶、铁路及工矿生产等应用的，由残余应力引起的疲劳失效更不容忽视。 目前的针对残余应力的不同处理方法有：自然时效方法和人工时效方法（包括热处理时效、敲击时效、振动时效、超声冲击时效） 1、自然时效——适合：热应力（铸造锻造过程中产生的残余应力）冷应力（机械加工过程中产生的残余应力）焊接应力（焊接过程中产生的应力） 自然时效是最古老的时效方法。它是把构件露天放置于室外，依靠大自然的力量，经过几个月至几年的风吹、日晒、雨淋和季节的温度变化，给构件多次造成反复的温度应力。再温度应力形成的过载下，促使残余应力发生松弛而使尺寸精度获得稳定。 自然时效降低的残余应力不大，但对工件尺寸稳定性很好，原因是工件经过长时间的放置，石墨尖端及其他线缺陷尖端附近产生应力集中，发生了塑性变形，松弛了应力，同时也强化了这部分基体，于是该处的松弛刚度也提高了，增加了这部分材质的抗变形能力，自然时效降低了少量残余应力，却提高了构件的松弛刚度，对构件的尺寸稳定性较好，方法简单易行，但生产周期长.占用场地大，不易管理，不能及时发现构件内的缺陷，已逐渐被淘汰。 2、热处理时效——适合：热应力（铸造锻造过程中产生的残余应力）冷应力（机械加工过程中产生的残余应力）焊接应力（焊接过程中产生的应力） 热时效处理是传统的消除残余应力方法。它是将构件由室温缓慢，均匀加热至550℃左右，保温4-8小时，再严格控制降温速度至150℃以下出炉。 热时效工艺要求是严格的，如要求炉内温差不大于±25℃，升温速度不大于50℃/小时，降温速度不大于20℃/小时。炉内最高温度不许超过570℃，保温时间也不易过长，如果温度高于570℃，保温时间过长，会引起石墨化，构件强度降低。如果升温速度过快，构件在升温中薄壁处升温速度比厚壁处快的多，构件各部分的温差急剧增大，会造成附加温度应力。如果附加应力与构件本身的残余应力叠加超过强度极限，就会造成构件开裂。 热时效如果降温不当，会使时效效果大为降低，甚至产生与原残余应力相同的温度应力（二次应力、应力叠加），并残留在构件中，从而破坏了已取得的热

焊接应力与变形试题

第一章焊接应力和变形 一、判断题（在题末括号内，对的画√，错的画×） 1、焊接接头在焊接热循环过程中，形成拉伸应力应变，并随温度降低而降低。（） 2、焊缝的纵向收缩量，随焊缝的长度、焊缝熔敷金属截面积的增加而增加，随焊件截面积的增加而减小。（） 3、同样厚度的焊件，一次就填满焊缝时产生的纵向收缩量比多层焊大。（） 4、横向收缩量随焊接热输入的提高而增加，随板厚的增加而减小。（） 5、挠度f 是指焊件在焊后的中心轴偏离焊件原始中心轴的最大距离。（） 6、焊缝纵向收缩量随焊缝及其两侧的压缩塑性变形区的面积和焊件长度的增加而增加。（） 7、焊接对接接头的横向收缩量比较大。（） 8、当焊缝不在焊件截面中性轴上时，只有纵向收缩才能引起挠曲变形。（） 9、同样的板厚和坡口形式，多层焊要比单层焊角变形大，焊接层数越多，角变形越大。（） 10、不同的焊接顺序焊后将产生不同的变形量，如焊缝不对称时，应先焊焊缝少的一侧，这样可以减小整个焊件的焊接变形。（） 11、火焰校正角变形时，采用正面线状热源，背面跟踪水冷的效果最好。（） 12、火焰校正横向收缩变形时，采用正面线状热源加热，同时再配以正面跟踪水冷的效果最好。（） 13、采用火焰加热与水冷却联合校正时，要在受加热的钢材没失去红热态前浇水。（） 14、角焊缝的纵向收缩量，与角焊缝横截面积有关，与焊接接头总横截面无关。（） 15、铝比钢的导热率和线膨胀系数大，所以，铝的横向收缩量也较大。（） 16、角焊缝与对接焊缝相比，其横向收缩量大。（） 17、角变形是焊接过程中焊接区内沿板材厚度方向不均匀的纵向收缩而引起的回转变形（）

18、角变形是由于坡口形状不对称，是纵向收缩在厚度方向上分布不均匀造成的。（） 19、坡口角度对角变形影响很大。（） 20、焊缝截面形状对角变形量的影响不大。（） 21、T型接头角焊缝所引起的角变形，主要取决于焊角尺寸大小，与焊件厚度无关。（） 22、偏离焊件截面中性轴的纵向焊缝，只能引起焊件的纵向收缩，不会引起弯曲变形。（） 23、工字梁的弯曲变形，与焊件的长度成正比，与焊缝距中性轴的偏心距成反比。（） 24、工字梁的弯曲变形，与焊件截面惯性距成正比，与材料的弹性模量成反比。（） 25、为减小波浪变形，可采取措施：降低焊接压应力和降低临界应力。（） 26、焊前装配不良，在焊接过程中会产生错边变形。（） 27、焊接接头两侧金属受热不平衡是产生错边的主要原因。（） 28、扭曲变形是由于焊件装配不良，施焊顺序或方向不当，使焊缝纵向或横向收缩变形或角变形产生不均匀、不对称而引起的。（） 29、焊缝在焊件中的不对称布置，容易引起角变形。（） 30、焊接接头重心与焊件截面重心不重合，容易引起角变形。（） 31、焊缝在焊件中的对称布置，不仅引起收缩变形，而且还引起角变形。（） 32、焊件抵抗弯曲变形的刚性主要取决焊件的截面积。（） 33、非对称布置的焊缝，应先焊焊缝长的一侧，后焊焊缝短的一侧。（） 34、焊接过程中采用的热输入越大，产生的热压缩塑性变形也越大，焊接变形也大。（） 35、焊件坡口尺寸越大，填充金属越多，变形就越大。（） 36、1m 以上的长焊缝，采用从中心向两端焊或逐段跳焊，焊后变形最小。（） 37、采用间断角焊缝代替连续角焊缝，可显著的减小纵向弯曲变形。（） 38、园筒体纵向焊缝横向收缩引起的直径误差，可通过预留收缩余量法加以克服。

焊接应力和变形的产生及其消除

焊接应力和变形的产生及其消除

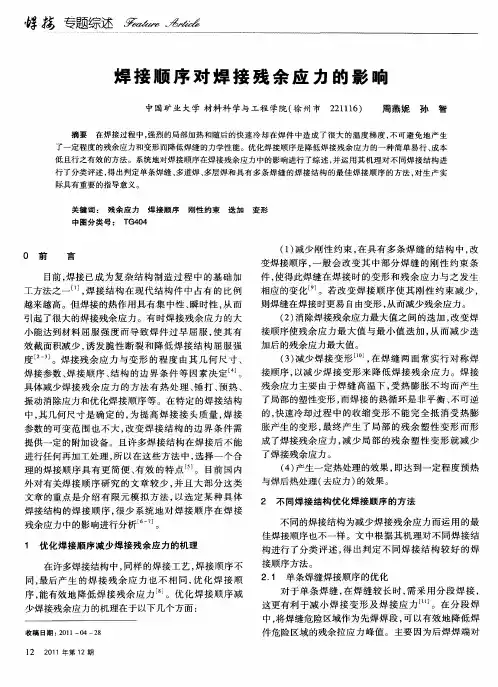

焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。焊接过程中，对焊件进行不均匀加热和冷却，是产生焊接应力和变形的根本原因。 减少焊接应力与变形的工艺措施主要有： 一、预留收缩变形量 根据理论计算和实践经验，在焊件备料及加工时预先考虑收缩余量，以便焊 后工件达到所要求的形状、尺寸。 二、反变形法 根据理论计算和实践经验，预先估计结构焊焊接件变形的方向和大小，然后在焊接装配时给予一个方向相反、大小相等的预置变形，以抵消焊后产生的变形。 三、刚性固定法 焊接时将焊件加以刚性固定，焊后待焊件冷却到室温后再去掉刚性固定，可有效防止角变形和波浪变形。此方法会增大焊接应力，只适用于塑性较好的低碳钢结构。 四、选择合理的焊接顺序 尽量使焊缝自由收缩。焊接焊缝较多的结构件时，应先焊错开的短焊缝，再焊直通长焊缝，以防在焊缝交接处产生裂纹。如果焊缝较长，可采用逐步退焊法和跳焊法，使温度分布较均匀，从而减少了焊接应力和变形合理的装配和焊接顺序。具体如下： 1）先焊收缩量大的焊缝，后焊收缩量较小的焊缝； 2）焊缝较长的焊件可以采用分中对称焊法、跳焊法，分段逐步退焊法。交替焊法； 3）焊件焊接时要先将所焊接的焊缝都点固后，再统一焊接。能够提高焊接焊件的刚度，点焊固定后在进行焊接，其将增加焊接结构的刚度的部件先焊，使结构具有抵抗变形的足够刚度； 4）具有对称焊缝的焊件最好成双的对称焊接使各焊道引起的变形相互抵消；

5）焊件焊缝不对称时要先焊接焊缝少的一侧。； 6）采用对称与中和轴的焊接和由中间向两侧焊接都有利于抵抗焊接变形。 7）在焊接结构中，当钢板拼接时，同时存在着横向的端接焊缝和纵向的边接焊缝。应该先焊接端接焊缝再焊接边接焊缝。 8）在焊接箱体时，同时存在着对接和角接焊缝时，首先尽量焊接对接焊缝，然后焊接角焊缝。 9）十字接头和丁字接头焊接时，应该正确采取焊接顺序，避免焊接应力集中，以保证焊缝获得良好的焊接质量。对称与中轴的焊缝，应由内向外进行对称焊接。 10）焊接操作时，减少焊接时的热输入，（如：降低电流、加快焊接速度、）。 10-1）焊接操作时，减少熔敷金属量（焊接时采用小坡口、减少焊缝宽度、焊接角焊时减少焊缝尺寸）。 10-2)逐步退焊法，常用于较短裂纹的焊缝。施焊前把焊缝分成适当的小段，标明次序，进行后退焊补。焊缝边缘区段的焊补，从裂纹的终端向中心方向进行，其它各区段接首尾相接的方法进行 五、锤击焊缝法在焊缝的冷却过程中，用圆头小锤均匀迅速地锤击焊缝，使金属产生塑性延伸变形，抵消一部分焊接收缩变形，从而减小焊接应力和变形。 六、加热“减应区”法 1）焊接前，在焊接部位附近区域(称减应区)进行加热使之伸长，焊后冷却时，与焊缝一起收缩，可有效减小焊接应力和变形。 2）焊接后，在焊接部位附近区域进行加热，同样可减少焊接应力和变形。 七、焊前预热和焊后缓冷预热的目的是减少焊缝区与焊件其他部分的温差，降低焊缝区的冷却速度，使焊件能较均匀地冷却下来，从而减少焊接应力与变形。在温差相较不大的情况下可称为冷焊。 八．合理的焊接工艺方法，采用焊接热源比较集中的焊接方法进行焊接可降低焊接变形。如CO2气体保护焊，埋弧焊等

焊接应力产生的原因及处理方法

1．焊接应力的分类 焊接过程是一个先局部加热，然后再冷却的过程。焊件在焊接时产生的变形称为热变形，焊件冷却后产生的变形称为焊接残余变形，这时焊件中的应力称为焊接残余应力。焊接应力包括沿焊缝长度方向的纵向焊接应力，垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。 2．焊接残余应力对结构性能的影响 （1）对结构静力强度的影响：焊接应力不影响结构的静力强度。 （2）对结构刚度的影响：焊接残余应力降低结构的刚度。 （3）对受压构件承载力的影响：焊接残余应力降低受压构件的承载力。（4）对低温冷脆的影响：增加钢材在低温下的脆断倾向。 （5）对疲劳强度的影响：焊接残余应力对结构的疲劳强度有明显不利影响。焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。 焊接过程中，对焊件进行不均匀加热和冷却，是产生焊接应力和变形的根本 原因。 减少焊接应力与变形的工艺措施主要有： 一、预留收缩变形量。根据理论计算和实践经验，在焊件备料及加工时预先考 虑收缩余量， 以便焊后工件达到所要求的形状、尺寸。 二、反变形法。根据理论计算和实践经验，预先估计结构焊接变形的方向和大小，然后在焊接装配时给予一个方向相反、大小相等的预置变形，以抵消焊后产生的变形。 三、刚性固定法。焊接时将焊件加以刚性固定，焊后待焊件冷却到室温后再去掉刚性固定，可有效防止角变形和波浪变形。此方法会增大焊接应力，只适用于塑性较好的低碳钢结构。 四、选择合理的焊接顺序。尽量使焊缝自由收缩。焊接焊缝较多的结构件时，应先焊错开的短焊缝，再焊直通长焊缝，以防在焊缝交接处产生裂纹。如果焊缝较长，可采用逐步退焊法和跳焊法，使温度分布较均匀，从而减少了焊接应力和变形。 五、锤击焊缝法。在焊缝的冷却过程中，用圆头小锤均匀迅速地锤击焊缝，使金属产生塑性延伸变形，抵消一部分焊接收缩变形，从而减小焊接应力和变形。 六、加热“减应区”法。焊接前，在焊接部位附近区域(称为减应区)进行加热使之伸长，焊后冷却时，加热区与焊缝一起收缩，可有效减小焊接应力和变形。 七、焊前预热和焊后缓冷。预热的目的是减少焊缝区与焊件其他部分的温差，降低焊缝区的冷却速度，使焊件能较均匀地冷却下来，从而减少焊接应力与变形。焊后消除应力处理： 1、整体热处理：消除应力的程度主要决定于材质的成分、组织、加热温度和 保温时间。低碳钢及部分低合金钢焊接构件在650度，保温20~40h，可基本

焊接应力与变形

焊接应力和变形. 教学目的：了解应力和变形的概念、产生原因；了解焊接变形的种类；掌握预防和减小焊接应力和变形的措施。 教学重点：预防和减小焊接应力和变形的措施 教学难点：应力和变形的概念、产生原因 教学课时：16课时 第一节应力和变形的概念 一、变形 钢结构构件或节点在焊接过程中，局部区域受到很强的高温作用，在此不均匀的加热和冷却过程中产生的变形称为焊接变形。 二、应力 焊接后冷却时，焊缝与焊缝附近的钢材不能自由收缩，由此约束而产生的应力称为焊接应力。 三、应力形成 两块钢板上施焊时，产生不均匀的温度场，焊缝附近温度高达1600 C，其邻近区域温度较低，且冷却很快。冷却时钢材收缩，冷却慢的区域收缩受到限制，从而产生拉应力，冷却快的区域受到压应力。 四、焊接应力的分类 1.根据焊接应力在空间的位置 单向应力、双向应力、三向应力。 2.根据焊接应力发生和互相平衡所在的范围大小 第一类应力、第二类应力、第三类应力。 3.根据焊接应力在焊缝中的方向不同 纵向应力、横向应力、厚度方向应力 第二节焊接应力和变形的产生原因 焊件进行局部的、不均匀的加热是产生焊接应力和变形的原因。 一、金属棒的均匀加热和冷却 金属棒在均匀加热时，产生过压缩塑性变形，则冷却后必定产生缩短变形。 二、纵向焊接应力和变形

焊接时，在电弧热的作用下，使金属局部达到熔化温度，但离电弧较远处的金属温度则较低，这样焊件就出现了不均匀的膨胀。沿焊缝轴线方向尺寸的缩短。 三、横向焊接应力和变形 焊件在于海峰轴线垂直的方向上，焊缝及热影响区金属在加热过程中也受到压应力，发生压缩塑性变形，在冷却后则存在着残余应力和变形，称为横向焊接应力和变形。 四、影响焊接应力和变形的因素 影响焊接应力和变形的因素主要包括以下几点：焊接规范、焊缝尺寸、焊缝在结构中位置的布置、焊缝分段和焊接方向、焊接程序、焊接结构的刚性以及层数。 第三节焊接变形的种类 一、纵向变形 指平行于焊缝方向的变形。多层焊比单层焊的变形量小。 二、横向变形 指垂直于焊缝方向的变形。角焊缝和对接焊缝焊后都会引起横向变形，同时，与焊接方法有关。 三、弯曲变形 T型梁焊接后，由于焊缝布置不对称，焊缝多的一面收缩量大，引起的工件弯曲。 四、角变形 由于V型坡口对接焊焊缝布置不对称，造成焊缝上下横向收缩量不均匀而引起的变形。 五、扭曲变形 由于焊接过程中焊接顺序和焊接方向不合理引起的工件扭曲，又称为螺旋形变形，多出现在工字梁的焊接加工过程中。 六、波浪变形 这种变形易发生在波板焊接过程中。是由于焊缝收缩使薄板局部引起较大的压应力而失去稳定性，焊后使构件成波浪形。 第四节预防和减小焊接应力和变形的措施 一、从结构设计方面的预防措施 1、尽量减少焊缝数量。

如何控制焊接应力和变形

如何控制焊接应力和变形- - 摘要:为有效控制钢结构因焊件的不均匀膨胀和收缩而造成的焊接变形,就焊接变形和焊接应力的各种影响因素进行分析,提出了相应的控制措施。 在建筑钢结构发展如火如荼的今天,形式各异的焊接机械、焊接方法日新月异,焊接技术成了一个关键的课题。但在施工过程中,由于焊接产生的焊接残余应力和残余变形,严重影响着工程的质量、安装进度和结构承载力(即使用功能),因而,急需采用合理的方法予以控制。 钢结构的焊接过程实际上是在焊件局部区域加热后又冷却凝固的热过程,但由于不均匀温度场,导致焊件不均匀的膨胀和收缩,从而使焊件内部产生焊接应力而引起焊接变形。常见的焊接应力有:1)纵向应力;2)横向应力;3)厚度方向应力。常见的焊接变形有:1)纵向收缩变形;2)横向收缩变形;3)角变形;4)弯曲变形;5)扭曲变形;6)波浪变形。针对这些不同种类的焊接变形和应力分布,追溯根源,具体进行研究控制。1焊接变形的控制措施 全面分析各因素对焊接变形的影响,掌握其影响规律,即可采取合理的控制措施。 1.1焊缝截面积的影响 焊缝截面积是指熔合线范围内的金属面积。焊缝面积越大,冷却时收缩引起的塑性变形量越大,焊缝面积对纵向、横向及角变形的影响趋势是一致的,而且是起主要的影响,因此,在板厚相同时,坡口尺寸越大,收缩变形越大。 1.2焊接热输入的影响 一般情况下,热输入大时,加热的高温区范围大,冷却速度慢,使接头塑性变形区增大。 1.3焊接方法的影响 多种焊接方法的热输入差别较大,在建筑钢结构焊接常用的几种焊接方法中,除电渣以外,埋弧焊热 输入最大,在其他条件如焊缝断面积等相同情况下,收缩变形最大,手工电弧焊居中,ＣＯ2气体保护焊最小。 1.4接头形式的影响 在焊接热输入、焊缝截面积、焊接方面等因素条件相同时,不同的接头形式对纵向、横向、角变形量有不同的影响。常用的焊缝形式有堆焊、角焊、对接焊。 1)表面堆焊时,焊缝金属的横向变形不但受到纵横向母材的约束,而且加热只限于工件表面一定深度 而使焊缝的收缩同时受到板厚、深度、母材方面的约束,因此,变形相对较小。 2)Ｔ形角接接头和搭接接头时,其焊缝横向收缩情况与堆焊相似,其横向收缩值与角焊缝面积成正比,与板厚成反比。 3)对接接头在单道(层)焊的情况下,其焊缝横向收缩比堆焊和角焊大,在单面焊时坡口角度大,板厚上、下收缩量差别大,因而角变形较大。 双面焊时情况有所不同,随着坡口角度和间隙的减小,横向收缩减小,同时角变形也减小。 1.5焊接层数的影响 1)横向收缩:在对接接头多层焊接时,第一层焊缝的横向收缩符合对接焊的一般条件和变形规律,第 一层以后相当于无间隙对接焊,接近于盖面焊道时与堆焊的条件和变形规律相似,因此,收缩变形相对较小。

焊接残余应力的消除方法

焊接残余应力的消除方法 焊接残余应力是焊接技术带来的一个几乎无法避免的缺陷，其危害众所周知。当焊接造成的残余应力会影响结构安全运行时，还需设法消除焊接残余应力，改善焊接接头的塑性和韧性，以提高焊件结构性能。 一、焊接的应力与应变： 在接过程中，由于焊接件产生温度梯度，接头组织和性能的不均匀，就会在焊件内产生应力和应变。焊后残留在焊件内的焊接应力就是焊接残余应力，它是没有外载荷作用时就存在的应力。 二、焊接残余应力的危害： 焊接残余应力与外载荷产生的应力叠加，局部区域应力过高，使结构承载能力下降，引起裂纹和变形，使焊件形状和尺寸发生变化，需要进行矫形。变形过大会因无法矫形而报废甚至导致结构失效。 三、减少焊接残余应力和变形的措施： ①设计 ②焊接工艺 如： 尽量减少焊接接头数量 相邻焊缝间应保持足够的间距 尽可能避免交叉，避免出现十字焊缝 焊缝不要布置在高应力区 焊前预热等等 四、焊后残余应力的消除方法 消除焊接残余应力的方法有：热处理、锤击、振动法和预载法等。 1、热处理消除法 焊后热处理是一种消除焊接残余应力常用的方法。工程上我们主要用退火处理，火温度越高、保温时间越长，消除焊接残余应力的效果就越好。但是温度过高，使工件表面氧化比较严重，组织可能发生转变，影响工件的使用性能，存在弊端。蠕变应力松弛理论为热处理消除焊接残余应力提供了另一条思路，工件在较低温度时会发生蠕变，材料内部的残余应力会因应力松弛而得到释放，只要保温时间

足够长，理论上残余应力可完全消除。在低温消除焊接残余应力时，材料的组织和性能变化甚微，几乎不影响材料的使用性能，而且低温处理材料表面的氧化和脱碳也比较小，这就可以在材料的力学性能和组织基本不变的情况下达到降低材料焊接残余应力的目的。 2、锤击消除法 焊后采用带小圆头面的手锤锤击焊缝及近缝区，使焊缝及近缝区的金属得到延展变形，用来补偿或抵消焊接时所产生的压缩塑性变形，使焊接残余应力降低。 锤击时要掌握好打击力量，保持均匀、适度，避免因打击力量过大造成加工硬化或将焊缝锤裂。另外，焊后要及时锤击，除打底层不宜采用锤击外，其余焊完每一层或每一道都要进行锤击。锤击铸铁时要避开石墨膨胀温度。 3、振动消除法 振动消除法是利用由偏心轮和变速马达组成的激振器，使焊接结构发生共振所产生的循环应力来降低内应力的。 如截面为30mm×50mm一侧堆焊的试件，经过σmax＝128N/mm2和σmin＝5.6N/mm2多次应力循环后，残余应力的变化情况。当变载荷达到一定数值，经过多次循环加载后，焊接结构中的残余应力逐渐降低。 这种方法所用的设备简单，处理成本低，时间比较短，没有高温回火给金属表面造成的氧化问题，目前在施工中广泛使用。 4、预载消除法 残余应力也可采用机械拉伸法（预载法）来消除或调整，例如对压力容器可以采用水压试验，也可以在焊缝两侧局部加热到200℃，造成一个温度场,使焊缝区得到拉伸，以减小和消除焊接残余应力。 焊接残余应力的消除和调整应采取合理的焊接顺序，先进的焊接工艺，焊接时适当降低焊件的刚度，并在焊件的适当部位局部加热，使焊缝能比较自由地收缩，在焊接的每一个环节都减小残余应力，大大提高材料的使用寿命和性能，在工程施工上具有重要的意义。

焊接残余应力与变形

焊接残余应力和焊接变形 焊接残余应力（welding residual stresses）简称焊接应力，有沿焊缝长度方向的纵向焊接应力，垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。 1、纵向焊接应力 焊接过程是一个不均匀加热和冷却的过程。在施焊时，焊件上产生不均匀的温度场，焊缝及其附近温度最高，可达1600℃以上，而邻近区域温度则急剧下降。不均匀的温度场产生不均匀的膨胀。温度高的钢材膨胀大，但受到两侧温度较低、膨胀量较小的钢材所限制，产生了热塑性压缩。焊缝冷却时，被塑性压缩的焊缝区趋向于缩短，但受到两侧钢材限制而产生纵向拉应力。在低碳钢和低合金钢中，这种拉应力经常达到钢材的屈服强度。焊接应力是一种无荷载作用下的内应力，因此会在焊件内部自相平衡，这就必然在距焊缝稍远区段内产生压应力 2、横向焊接应力 横向焊接应力产生的原因有二：一是由于焊缝纵向收缩，使两块钢板趋向于形成反方向的弯曲变形，但实际上焊缝将两块钢板连成整体，不能分开，于是两块板的中间产生横向拉应力，而两端则产生压应力。二是由于先焊的焊缝已经凝固，会阻止后焊焊缝在横向自由膨胀，使其发生横向塑性压缩变形。当焊缝冷却时，后焊焊缝的

收缩受到已凝固的焊缝限制而产生横向拉应力，而先焊部分则产生横向压应力，在最后施焊的末端的焊缝中必然产生拉应力。焊缝的横向应力是上述两种应力合成的结果。 3、厚度方向的焊接应力 在厚钢板的焊接连接中，焊缝需要多层施焊。因此，除有纵向和横向焊接应力σx、σy外，还存在着沿钢板厚度方向的焊接应力σz。在最后冷却的焊缝中部，这三种应力形成同号三向拉应力，将大大降低连接的塑性。 3.4.2 焊接应力和变形对结构工作性能的影响 一、焊接应力的影响 1、对结构静力强度的影响 对在常温下工作并具有一定塑性的钢材，在静荷载作用下，焊接应力是不会影响结构强度的。设轴心受拉构件在受荷前（N=0）截面上就存在纵向焊接应力。在轴心力N作用下，截面bt部分的焊接拉应力已达屈服点fy，应力不再增加，如果钢材具有一定的塑性，拉力N就仅由受压的弹性区承担。两侧受压区应力由原来受压逐渐变为受拉，最后应力也达到屈服点fy，这时全截面应力都达到fy 2、对结构刚度的影响 构件上的焊接应力会降低结构的刚度。由于截面的bt部分的拉应力已达fy，这部分的刚度为零，则具有所示残余应力的拉杆的抗

浅析焊接残余应力与变形

CONSTRUCTION 技术探讨 浅析焊接残余应力与变形 郑钰红　贾德厚 中联重科土方机械分公司　陕西华阴　714202 摘　要：为了给焊接结构件生产的工艺及现场制造提供技术支持，本文研究了焊接过程中焊接应力与变形产生的机理，分析了焊接应力与变形形成的特点。针对焊前—焊中—焊后的生产顺序，探讨了焊接应力与变形产生的规律，提出了焊前—焊中—焊后三个焊接成形阶段的具体控制措施，本文通过图文并茂的表现形式，形象清晰地将抽象的理论具体化，对解决应力与变形的问题，具有指导意义。 关键词：焊接；残余应力；变形 中图分类号：TG4 文献标识码：A 1.引言 长期以来，应力与变形的恶劣表现贯穿于金属焊结构件生产的始终。与之相应，认识与控制焊接应力与变形进而减少其对于构件性能的不良影响也成为每个焊接工作者的重要研究领域之一。 2.焊接应力与变形的产生机理 图1是低碳钢材料的屈服强度σs与温度的实际关系图。很明显，随着温度的升高，材料的屈服强度逐渐降低。当温度超过600℃时，低碳钢材的屈服强度趋于 0。 图1 熔焊过程中，由于母材金属被其他零件在整体尺寸上已经限制住了，形成了拘束条件。同时熔焊产生的高温足以使母材产生剧烈的膨胀并轻易超过材料的屈服极限，产生塑性变形。加之熔池液态金属在很大程度上消化了母材受热所产生的膨胀。使母材冷却后的缩短趋势不得满足，形成了焊接残余应力与变形。 不难得出，冷却过程中焊道及周边母材的受拘束程度左右了残余应力与变形的形成。下有三种假设： 2.1如果焊道能够完全自由收缩，冷却后只出现残余变形而几乎没有残余应力。 2.2如果焊道绝对拘束而不能收缩，冷却后只出现残余应力而无残余变形。 2.3如果焊道收缩不能充分进行，则冷却后既有残余应力也有残余变形。 实际生产中的焊接，就与上述的第3中情况相同，焊后既有焊接应力存在，也有焊接变形产生。最终发生的趋势和程度却符合1、2种情况的描述，即拘束大则残余应力大，而焊后变形小。反之亦然。 3.焊接应力与变形的控制 基于前述理论，焊接残余应力与变形在表现形式上虽有不同，其形成原因却无大异。这也说明两者可以综合考虑，权衡控制。在了解焊接应力与变形成因的基础上，应尽量在母材的收缩趋势和方向上尽施自由，避免在控制焊接残余应力与变形时顾此失彼。并以“预防为主，规范控制，科学矫正”的原则指导实施。 3.1焊前预防 3.1.1从结构设计上控制 3.1.1.1应尽量减少不必要的焊缝。 在焊接结构设计中，常用筋板来提高结构的稳定性和刚度，但是筋板数量太多，焊缝过于密集，焊接应力与残余变形也会大大增加。因此，应在保证构件强度的情况下，尽量减少不必要的焊缝。 3.1.1.2安排合理的焊缝位置 尽可能在对称于截面中性轴或接近于中性轴的位置上安排焊缝，可以有效地减少焊接应力与变形的发生。 3.1.1.3选择合理的焊缝坡口形式和焊缝尺寸 通常来说，不开坡口比开坡口、V型坡口比X型坡口、大角度比小角度坡口，都更容易引起焊接应力与变形。 3.1.1.4加设减应力槽或减应力孔 在不影响结构整体强度的前提下可以在焊缝附近开设减应力槽（如图2）。通过减小焊件局部刚度来增加焊缝的自由伸缩 度，进而达到减小焊接残余应力和变形的目的。 图2 3.1.2从工艺准备上控制 3.1.2.1反变形法 事先估计好结构变形的大小和方向，先反向变形，使之焊后与焊接变形相抵消，以达到设计和技术要求。值得一提的是，预设反变形不仅可以有效地冲抵焊接变形，而且与刚性固定法相比较，其减轻残余应力效果也较理想。 3.1.2.2留“裕度”法 与前法类似，预留收缩量也是通过焊前先在要产生收缩的地方加大尺寸，以此来“吃”掉一部分焊接变形，而相对自由的收缩条件也使得残余应力得以降低。 3.1.2.3预热法 即在施焊前，预先将焊件局部或整体加热，以减少焊接区 第4卷　第33期2014年11月

焊接与焊接应力

焊接与焊接应力 在建筑钢结构发展如火如荼的今天，形式各异的焊接机械、焊接方法日新月异，焊接技术成了一个关键的课题。但在施工过程中，由于焊接产生的焊接残余应力和残余变形，严重影响着工程的质量、安装进度和结构承载力(即使用功能)，因而，急需采用合理的方法予以控制。 钢结构的焊接过程实际上是在焊件局部区域加热后又冷却凝固的热过程，但由于不均匀温度场，导致焊件不均匀的膨胀和收缩，从而使焊件内部产生焊接应力而引起焊接变形。常见的焊接应力有：1)纵向应力；2)横向应力；3)厚度方向应力。常见的焊接变形有：1)纵向收缩变形；2)横向收缩变形；3)角变形；4)弯曲变形；5)扭曲变形；6)波浪变形。针对这些不同种类的焊接变形和应力分布，追溯根源，具体进行研究控制。 1焊接变形的控制措施 全面分析各因素对焊接变形的影响，掌握其影响规律，即可采取合理的控制措施。 1.1焊缝截面积的影响 焊缝截面积是指熔合线范围内的金属面积。焊缝面积越大，冷却时收缩引起的塑性变形量越大，焊缝面积对纵向、横向及角变形的影响趋势是一致的，而且是起主要的影响，因此，在板厚相同时，坡口尺寸越大，收缩变形越大。 1.2焊接热输入的影响 一般情况下，热输入大时，加热的高温区范围大，冷却速度慢，使接头塑性变形区增大。 1.3焊接方法的影响 多种焊接方法的热输入差别较大，在建筑钢结构焊接常用的几种焊接方法中，除电渣以外，埋弧焊热输入最大，在其他条件如焊缝断面积等相同情况下，收缩变形最大，手工电弧焊居中，CO2气体保护焊最小。 1.4接头形式的影响 在焊接热输入、焊缝截面积、焊接方面等因素条件相同时，不同的接头形式对纵向、横向、角变形量有不同的影响。常用的焊缝形式有堆焊、角焊、对接焊。 1)表面堆焊时，焊缝金属的横向变形不但受到纵横向母材的约束，而且加热只限于工件表面一定深度而使焊缝的收缩同时受到板厚、深度、母材方面的约束，因此，变形相对较小。 2)T形角接接头和搭接接头时，其焊缝横向收缩情况与堆焊相似，其横向收缩值与角焊缝面积成正比，与板厚成反比。 3)对接接头在单道(层)焊的情况下，其焊缝横向收缩比堆焊和角焊大，在单面焊时坡口角度大，板厚上、下收缩量差别大，因而角变形较大。 双面焊时情况有所不同，随着坡口角度和间隙的减小，横向收缩减小，同时角变形也减小。 1.5焊接层数的影响 1)横向收缩：在对接接头多层焊接时，第一层焊缝的横向收缩符合对接焊的一般条件和变形规律，第一层以后相当于无间隙对接焊，接近于盖面焊道时与堆焊的条件和变形规律相似，因此，收缩变形相对较小。 2)纵向收缩：多层焊接时，每层焊缝的热输入比一次完成的单层焊时的热输入小得多，加热范围窄，冷却快，产生的收缩变形小得多，而且前层焊缝焊成后都对下层焊缝形成约束，因此，多层焊时的纵向收缩变形比单层焊时小得多，而且焊的层数越多，纵向变形越小。 在工程焊接实践中，由于各种条件因素的综合作用，焊接残余变形的规律比较复杂，了解各因素单独作用的影响便于对工程具体情况做具体的综合分析。所以，了解焊接变形产生的原因和影响因素，则可以采取以下控制变形的措施： 1)减小焊缝截面积，在得到完整、无超标缺陷焊缝的前提下，尽可能采用较小的坡口尺寸(角度和间隙)。 2)对屈服强度345MPA以下，淬硬性不强的钢材采用较小的热输入，尽可能不预热或适

焊接残余应力的测试

焊接残余应力的测试 一、实验目的 1.了解ASM1.0全自动应力、应变监测记录仪的结构和工作原理。 2.掌握应力释放法的测试原理及操作技术。 二、实验原理 焊接残余应力的测量方法，按其原理可分为应力释放法、物性变化法（X 射线法、磁性法）等，应力释放法又可分为小孔法（即盲孔法）、套孔法与梳状切条法（及全释法）。本实验采用小孔法进行测量。 对板钻小孔可以评价释放的径向应变。在应力场中去一直径为d 的圆环，并在圆环上粘贴应变片，在圆环的中心处钻一直接为d 0的小孔（图1），由于钻孔使应力的平衡受到破坏，测出孔周围的应力变化，就可以用弹性力学的理论来推算出小孔处的应力。设应变片中心与圆环中的连线与x 轴的夹角为α，其释放的径向应变r ε和钻孔释放的残余应力之间的关系，可按照带孔无线板的弹性理论，同时承受双轴薄膜应力x σ和y σ（理解为主应力）的条件求解。 ()()y x r B A B A σασαεcos cos +++= 2 021? ? ? ??+-=d d E A μ ??? ??? ????? ??-??? ??++-=4 02031421d d d d E B μμ 图1 小孔法所用的应变花示意图 为了完全确定未知的双轴残余应力状态（两个主应力σ1和σ2，以及主应力方向β），必须至少在圆环上的三个不同测量方向评价释放的径向应变r ε（如采用三个应变片组成的应变花）。常用的应变花布置是?=0α、?=45α和?=90α（对应00ε、45ε和90ε）。 ()()20090452009000 902,1--2-B 41 A 4εεεεεεε σ+±+=

三、实验设备及器材 1. ASM1.0全自动应力、应变检测仪一台 2. 残余应力打孔装置一台 3. 焊接铝板一块 4. 应变片、瞬干胶水若干 四、实验方法与步骤 1.将待测部位用砂纸磨至表面光亮，用酒精进行清洗，清除待测部位表面的杂志和氧化物，直到准备粘贴应变片的部位干净为止。 2.将502速干胶均匀涂于应变片背面，迅速把应变片粘在所测位置，轻压使其与工件表面紧密结合，应变片与金属之间无气泡无脱胶现象。 3.将应变片末端引线与应变仪连接的导线焊接。注意应使所有应变片的导线长度保持一致，以免产生电阻值的差异导致测量不准。将应变仪调零，用万用表检查应变片与工件绝缘程度和阻值变化情况。 4.设置残余应力相应参数，用直径为2.0mm的砖头在应变片中心处打出深2.0mm的盲孔，记录残余应力数据。 五、实验数据记录 六、实验结果整理及分析 1. 焊接残余应力测试过程中哪些因素容易引起测量误差？如何减小误差？ 1、应变片的粘贴质量。应变片粘贴不好会引起数据漂移和精度下降。
