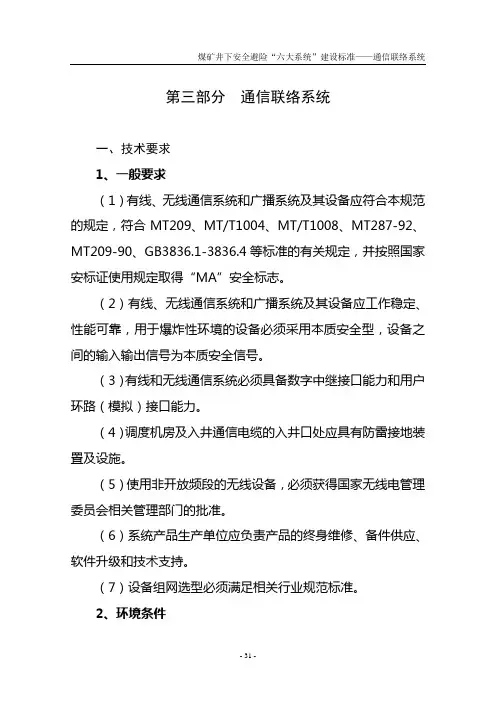

通讯联络系统

调度通讯系统技术方案

5.1系统建设的必要性

为满足山西汾西矿业集团生产规模庞大和跨矿/局调度、高效率协调等一级调度模式要求，计划建设生产调度通信网的有线通信系统，实现录音、强拆、强插、全呼、组呼、直通、一键直拨等调度功能，该项目要求集团总调度室可直接通过调度台控制其系统内的所有内部用户，并且能一键直呼及强插集团下属各煤矿调度用户，使得总调能和下属各煤矿之间进行实现通话、强插、录音等。本次系统项目主要应注意总调（调度中心）与各煤矿通信设备的对接问题，以及设备间互相通话及在紧急状态下强插下属各矿生产岗位电话发布紧急命令；这需要各矿调度机给集团公司总调提供具有调度功能的高级用户，来实现集团总调能一键直呼下属主要分机、强插下属各矿调度用户等功能；本次项目考虑总调与各煤矿之间通信设备采用七号信令2M连接；我矿生产调度通信系统建设与2001年，其所有功能已经满足不了集团公司对调度通信系统的要求。无法实现集团调度对我矿主要调度电话一键直呼及强插矿调度用户。为此建议更换能满足全集团公司调度通信功能的调度通信交换机。

5.2技术标准

1)《邮电部电话交换设备总技术规范书及附件》（YDN065－1997）；

2)《邮电部电话交换设备总技术规范书》（GF002-9002.1）；

3)《数字程控调度机技术要求和测试方法》（YD/T954-1998）；

4)《电话自动交换网多频记发器信号方式》（GB3377－82）；

5)《电话自动交换网用户信号方式》（GB3378－82）；

6)《电话自动交换网局间直流信号方式》（GB3379－82）；

7)《电话自动交换网铃流和信号音》（GB3380－82）；

8)《电话自动交换网局间中继数字型线路信号方式》（GB3971.2－83）；

9)《程控数字用户自动电话机通用技术条件》（GB/T14381-93）；

10)《中国国内电话网No.7信号方式技术规范及其补充规定》（GF001－9001）；

11)《国内No.7信令方式技术规范－综合业务数字网用户部分(ISUP)》（YDN038－1997）；

12)《国内No.7信令方式技术规范－信令连接控制部分(SCCP)》（GF010－95）；

13)《国内No.7信令方式技术规范－事务处理部分(TC)》（GF010－95）；

14)《ISDN用户－网络接口规范》（YDN034－1997）；

15)《建筑物电子信息系统防雷技术规范》（GB50343－2004）；

16)《煤矿安全规程》

17)《煤炭工业矿井设计规范》（GB50215－2005）；

18)《工业企业通信设计规范》（GBJ42－81）；

19)《民用建筑电气设计规范》（JGJ16－83）；

以及其它相关最新标准。

除按本规范规定之外，数字程控调度交换机还必须具有整机矿用产品安全标志证书和防爆合格证及3C认证。应通过ISO9001质量认证。

经中华人民共和国工业和信息化部国家电话交换机质量监督检验中心检测，其技术指标符合YD/T954-1998《数字程控调度机技术要求和测试办法》；并取得电信设备进网许可证：18-5924-041386。

产品经电力工业部电力系统自动化设备质量检验测试中心检测，技术指标符合电力行业标准：电力调度通信总机技术要求（DL/T534-93）。

提供的所有产品必须有产品合格证及入井所须所有证件。

5.3主要技术要求及功能

1）接口种类及功能：

包括如下接口：模拟用户接口、数字用户接口、数字中继接口、二线环路中继接口、四线E/M中继接口；

可与载波机、光端机、无线电台、扩频、微波、市话、行政交换机、其他调

度总机联网。

2）主机（硬件详见硬件配置表）

各种线路板均可带电热插拔，公共部分，如CPU板、电源均为双套备份；

整机采用模块化设计，中继模块、用户模块、主要芯片均采用纯进口器件；

主机与键盘之间采用2B+D线连接（一对普通电话线），与调度交换机传输距离大于4km，并具备汉字显示、一键通、按键名称号码同时显示、用户按键多状态指示等功能；

具备本局呼叫、出局呼叫、入局呼叫、用户出局权限、弹性编码、自振铃功能、呼叫转移、遇忙呼叫、遇忙回转、自报号功能、主叫显示功能、闹钟服务、免打扰、用户代答、日期时间设置、群呼组呼寻呼功能、话务台多席复联、呼叫等待、双灯多态显示等多种功能。

3）技术指标

3.1用户线条件

调度交换机到电话机传输距离大于15Km；根据系统以后升级扩展的要求，要求系统单机框容量能达到512门，最大支持扩容至2048线。用户板为32路/板以保证系统扩容的合理性和方便性，要求投标厂家对该需求重点阐述。

用户环路电阻≥1800Ω

用户线间绝缘电阻≥20kΩ

用户线间电容≤0.7μf

3.2用户信号方式

局内号盘脉冲接收器参数

脉冲速度8-14脉冲/秒

脉冲断续比(1.3-2.5): 1

脉冲位间隔≤350ms

DTMF双音频信号接收器参数符合国际GB3378－82话机发送频率偏差：＜2.5%；分机脉冲与双音频兼容。

3.3发送电平

低频群－9±3dBm

高频群－7±3dBm

双频电平差≤6dB

信号长度＞40ms

信号间隔＞40ms

3.4中继线条件

中继环路电阻≥2000Ω

中继线间绝缘电阻≥20kΩ

中继线间电容≤0.7μf

四线载波中继发送接收电平符合GB3384－42。

数字中继采用A律2048kb／s速率的PCM多路数字中继接口，它们的电气特性，帧结构和复帧结构符合GB7611－87。

3.5中继信号方式

向市话转发环路号盘脉冲的参数：

脉冲速度10±1脉冲／秒

脉冲断续比(1.6±0.2): 1

脉冲串间隔≥500ms

DTMF记发器参数符合国际GB3378－82

MFC记发器参数信号符合国际GB3377－82

数字中继线路信号符合国际GB3371.2－83

四线载波中继线路信号符合国际GB3376－82

EM中继线路信号符合国际GB3379－82

3.6铃流

交流75V±15V

频率25Hz±3Hz

3.7信号音

基本信号音源有450 Hz±25 Hz和950±50 Hz 各种信号音符合国际GB3380－82。

3.8过压保护与电磁兼容

MDF（配线架）负责一次保护。

调度机系统对防雷、过压、过流的保护性能满足CCITTK.20建议。

调度机系统外壳接地对周围无线电和电视不产生明显的电磁干扰。

3.9传输损耗

调度机分机用户至分机用户和二线环路中继之间的传输损耗不大于7dB，且不小于2dB，基准频率为1020HZ，实际的传输损耗在两个传输方向之间的差别不超过1dB。

3.10杂音

衡重杂音≤－65dBmop

忙时的非衡重杂音≤40dBmop

3.11会议桥接设备传输特性。

在三方边接时，会议桥接，设备可插入31dB衰耗，当连接方增加至六个时，插入衰耗最大为6dB。

4）调度台

4.1调度台功能：

转接、强拆、强插、监听

显示来话分机汉字名称

时间显示功能

调度键权自动跟踪

调度按键直呼分机

用户状态双灯提示

设置夜服功能

能对各分机进行组呼、点呼

调度台通话时要清晰、无杂音

4.2调度台要求：

采用嵌入式液晶触调度摸键盘（非基于PC电脑），一键到位及按键自定义功能：键盘每个按键（功能键除外）均可对应一个用户（中继），调度可通过按键直接呼叫对应分机用户（中继）。调度键盘可对按键功能进行定义，每个按键均可通过维护系统被设为用户或中继。

来电汉字显示功能：当调度提机拨打被叫用户号码或有分机用户拨打调度话机时，键盘显示区显示被叫或来电用户的电话号码和用户名称，号码显示直到通

话结束或有其他分机呼入或另一调度呼出时才会改变。调度键盘万年历显示区域与来去电号码显示区域分开。

来电存储查询功能：调度键盘可显示并查询以往来去电分机用户和外线的号码及时间。存储容量可通过维护系统进行设置，最多可存储100条。

应急指挥功能：当遇到紧急情况时可根据提前设备好的预案及时通知相关人员。

电话号码簿功能：把有关人员家庭电话、手机、小灵通号码输入到系统里，当该相关人员呼叫调度台时，显示外线号码的同时汉字显示人名。

多种状态指示功能：触摸屏键盘使用不同颜色对用户、中继及功能键当前的状态进行指示。

录音控制回放功能：调度员可通过调度键盘上的录音功能按键可按日期和号码查询和播放录音文件。

自动跟踪功能：调度键盘具有键权自动跟踪功能，键权始终属于最后摘机的调度用户，当然调度用户也可以手动改变键权。

调度视频监控联动功能：当调度监控结合使用时可提供监控的相关功能按键，实现音视频联动功能和视频会议功能。

网络调度键盘功能：当用户不在调度室，可通过PC机上安装的网络调度键盘实现所有调度功能。

在色彩提示及用户状态查询区中包括了多种用户状态按钮，每个按钮使用了不同的色彩背景，不同的色彩代表不同的用户状态。在用户键区的个用户键按各自不同的状态也会显示出不同的色彩背景。

要求投标厂家对以上功能需求进行重点阐述。

4.3会议电话功能

会议电话可由调度员组织，也可由维护终端设定，调度员可随时增减会议人数

语音清晰，无杂音

可提供每组不超出32方全双工会议电话连接

另外调度机要求能满足跨系统进行电话会议功能，可以通过2M和其他调度系统对接后要求能实现两套调度系统之间的电话会议功能。

4.4系统可以连接多个调度台，多个调度台之间可以设置控制权限，主调度台可以强插强拆、监听插入分调度台。

5）分机功能：

可任意拨打系统内用户

可拨一位号呼叫调度

调度台振铃与普通用户要有明显区别

分机摘机直通调度

井下电话紧急呼叫键一旦使用，要能强插调度台，数字录音系统同时启动并且要有主被叫号码记录、时间记录，录音信号回放要清晰、无杂音自振铃功能，语音报号和报时功能

呼出限制，设定用户权限（5级）

可设定出某一专用局

用户电路自动闭锁功能

6）中继及接口功能：

可与市话、行政机联网，实现等位拨号，也可与载波机、电台等通讯设备相联

电脑话务员功能

环路中继、四线E/M中继支持脉冲发号

中继多向出局，对不同中继方向设置不同长度的字冠（1—4位）

出局自动选择功能（自动占用空闲中继）

中继多方汇接

中继电路自动闭锁功能

由调度交换机厂家无偿提供用户所需的通讯接口及相应软件,保证实现与全矿井综合自动化控制平台对接和有效集成，通过全矿井综合自动化控制平台可以实现自动拨号、电话受理、系统设置、故障报警、事件查询、设备状态查询、事件跟踪处理等功能

软件接口主要包括（通过工业以太网口连接）：

软键盘系统软件及相关接口协议

后台管理系统软件及相关接口协议

计费系统软件及相关接口协议

相关通讯协议及数据库等

7）维护终端

后台PC具备直接查看、激活设置各类系统参数、自诊断及故障诊断能力、通过网络可以实现在线升级、系统远程维护和故障检测、话单查询、统计及生成每月报表，话单数据定时复制等功能

完善的维护终端，全中文菜单设计，主机各项参数均可通过维护终端进行设置，维护终端与主机采用串口连接。

8）供电电源：

直流：-48V±20%

交流电源：220V±20%

9）录音系统:

录音系统采用嵌入式结构，不采用电脑加录音卡的方式。所有电话通过软件设置都可以录音，能够实现调度电话和内部电话、内部分机电话之间相互通话及通过中继线路的通话进行随机监听、录音，形成相应的记录文件,用户可通过维护终端设定任意一部电话进行录音，录音通道自动分配，录音回放支持多种检索方式,并可在话机上进行回放，录音数据可上传到自动化网络，具备存储和按时间及用户查询回放功能，可播放任意时间段的通话数据，可定时监听当前用户通话等功能；

5.4设备清单
