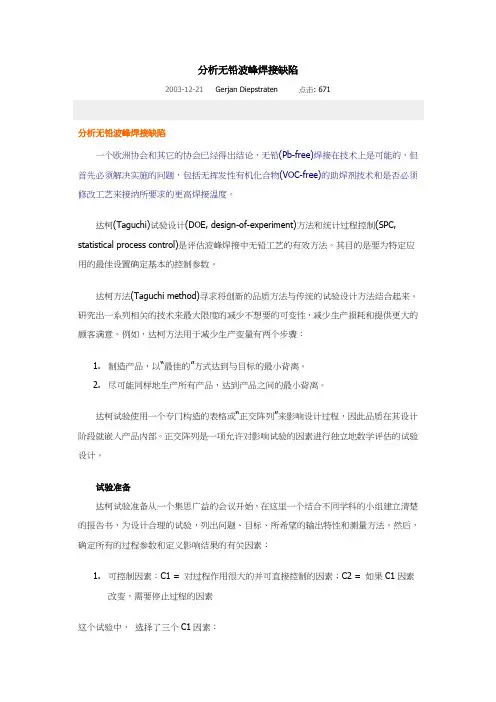

采用DOE方法优化无铅波峰焊接工艺
无铅与有铅锡的工艺区别
无铅和有铅工艺技术特点对比表： 类别无铅工艺特点 有多种焊料合金可供选择，目前逐步同意为 Sn96.5Ag3Cu0.5(SAC305)；最好回流焊接和波峰焊接无论是何种焊接方式，焊料合金一焊料合金成分都选择同一款焊料合金。但是考虑到成本，许多厂家波直采用Sn63Pb37,不会对生产现峰焊接会选择Sn99.3Cu0.7焊料。对生产现场焊料合 金的使用造成混乱 焊料合金使用混乱，目前有人提倡使用Cu的质量分数 焊料合金单一混乱 焊料合 波峰焊接用的锡条和手工焊接用的锡线，成本提高2.7 xx焊料成本 倍。回流焊接用的锡膏成本提高约1.5倍 焊料合金熔点 温度 焊料可焊性 焊点特点 焊料/焊端兼容 焊端中不能含铅性无论是波峰焊/回流焊/手工焊接，能耗比有铅焊接多 能耗焊接能耗 10%~15%
设备需 回流焊求手工焊接炉体长 更换烙铁头度曲线调整的灵活性 不需要更换需要添加新的波峰焊机不需要(提升产能例外)能耗较低焊端中可以含铅差 焊点脆，不适合手持和振动产品好焊点韧性好温度高217℃ 温度低183℃焊料成本低在1%~2%的合金，但是市场上还没有此类产品场焊料合金的使用造成混乱有铅工艺特点设备温区数量要多，以增加调整回流温度曲线灵活性。也可以采用多温区的设备，增强温印刷/贴片机 水清洗工艺不需要更换，但是印刷/贴片精度要求更高 不建议使用不需要更换 可以使用工艺窗口小，温度曲线调整较难。焊点空洞难以消除。工艺窗口大，温度曲线调整较易。 回流焊接 焊点xx不好 焊接工 焊点xx较好，锡槽合金杂质含量艺 波峰焊接 频繁度加大，有可能生产现场需要检测仪器 检测仪器手工焊接烙铁头损耗加快 可以沿用有铅时用的板材，最好采用高Tg板材。采用
波峰焊十大缺陷原因分析及解决方法
波峰焊十大缺陷原因分析及解决方法 波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊”，其主要材料是焊锡条。下面小编为大家分析下线路板波峰焊接后常见缺陷及解决办法：一、元件脚间焊接点桥接连锡原因：桥接连锡是波峰焊中个比较常见的缺陷，元件引脚间距过近或者波不稳都有可能导致桥接连锡，可能原因如下，焊接温度设置过低，焊接时间过短，焊接完成后下降时间过快，助焊剂喷涂量过少。般这种情况下要检查波和确认焊接坐标是否正确，可以通过提高焊接温度或预热温度，提高焊接时间，增加下降时间，提高助焊剂喷涂量的方法来改善。 二、线路板焊锡面的上锡高度达不到原因：对于二以上产品来说这也是个比较常见的缺陷，般来讲些金属材质的大元件如电源模块等，由于他们大多与接地脚相接散热较快上锡困难，当然般上锡高度标准会有相应的放松。除此外焊接温度低，助焊剂喷涂量少，波高度低都会导致上锡高度不够。提高预热和焊接温度，多喷涂些助焊剂等可以解决问题。 三、线路板过波峰焊时正面元件浮高原因：元件过轻或波抬高会导致波将元件冲击浮高上去，或者在插装元件的时候元件没有插到位，轨道速度过快或不稳导致元件歪斜抬高。可以制作夹具将原件压住，由于夹具的吸热可能需要提高预热或焊接温度。推荐阅读：再次焊锡产生的不良原因 四、波峰焊接后线路板有焊点空洞原因：元件引脚太短尚不能伸出通孔或元件引脚横截面被氧化不上锡，可以加喷助焊剂。 五、波峰焊接后焊点拉原因：这是个和桥接样发生频率较高的缺陷种类，预热和焊接温度过低，焊接时间太短会导致拉的发生。 六、波峰焊接后线路板上有锡珠原因：有锡珠时要检查助焊剂的质量或者板子表面是否沾上锡膏，助焊剂中含水在焊接时会炸裂导致锡珠。
SMT回流焊常见缺陷分析及处理
SMT回流焊常见缺陷分析及处理 不润湿（Nonwetting）/润湿不良（Poor Wetting）通常润湿不良是指焊点焊锡合金没有很好的铺展开来，从而无法得到良好的焊点并直接影响到焊点的可靠性。 产生原因： 1.焊盘或引脚表面的镀层被氧化，氧化层的存在阻挡了焊锡与镀层之间的接触； 2.镀层厚度不够或是加工不良，很容易在组装过程中被破坏； 3.焊接温度不够。相对SnPb而言，常用无铅焊锡合金的熔点升高且润湿性大为下降，需要更高的焊接温度来保证焊接质量； 4.预热温度偏低或是助焊剂活性不够，使得助焊剂未能有效去除焊盘以及引脚表面氧化膜； 5.还有就是镀层与焊锡之间的不匹配业有可能产生润湿不良现象； 6.越来越多的采用0201以及01005元件之后，由于印刷的锡膏量少，在原有的温度曲线下锡膏中的助焊剂快速的挥发掉从而影响了锡膏的润湿性能； 7.钎料或助焊剂被污染。
防止措施： 1.按要求储存板材以及元器件，不使用已变质的焊接材料； 2.选用镀层质量达到要求的板材。一般说来需要至少5μm 厚的镀层来保证材料12个月内不过期； 3.焊接前黄铜引脚应该首先镀一层1～3μm的镀层，否则黄铜中的Zn将会影响到焊接质量； 4.合理设置工艺参数，适量提高预热或是焊接温度，保证足够的焊接时间； 5.氮气保护环境中各种焊锡的润湿行为都能得到明显改善； 6.焊接0201以及01005元件时调整原有的工艺参数，减缓预热曲线爬伸斜率，锡膏印刷方面做出调整。 黑焊盘(Black Pad) 黑焊盘： 指焊盘表面化镍浸金（ENIG）镀层形态良好，但金层下的镍层已变质生成只要为镍的氧化物的脆性黑色物质，对焊点可靠性构成很大威胁。 产生原因：黑盘主要由Ni的氧化物组成，且黑盘面的P含量远高于正常Ni面，说明黑盘主要发生在槽液使用一段时间之后。 1.化镍层在进行浸金过程中镍的氧化速度大于金的沉积速度，所以产生的镍的氧化物在未完全溶解之前就被金层覆盖从而产生表面金层形态良好，实际镍层已发生变质的现象；
无铅焊接工艺温度曲线
无铅回流焊接工艺温度曲线冷却速率至关重要 https://www.360docs.net/doc/123817076.html, 作者:Ursula Marquez, 工艺研究工程师和Denis Barbini博士，高级技术经理，维多利绍德（Vitronics Soltec）有限公司 良好可控的回流工艺影响焊接质量。对无铅焊接，各种不同的回流参数及工艺、材料与成品率和质量的关系，再次成为今天研究的主题。由于现在的强制对流回流炉子的设计可以获得并控制很好的热稳定性和一致性,许多问题已经可以得到回答或解决，比如最高温度对零件可靠性的影响,如何降低回流最高温的要求,焊料成份的影响,减小ΔT的重要性,焊料在液态的滞留时间,以及焊料和助焊剂的匹配兼容性，等。但是人们通常忽略了对冷却速率在焊接质量和成品率影响的研究和评估。 传统电子组装的冷却仅仅强调PCB板子的出炉温度和快速的回流回流速度，当无铅材料出现的时候,这个问题又被重新拿出来讨论。最近的研究显示冷速率影响了焊接的微细构造的形成和最终焊接质量。更快的冷却速率被采纳和应用，还因为快冷却速率的好处包括降低出炉温度,降低PCB板子、板子的镀层、热敏感性元器件、助焊剂和焊料在高温的时间, 减少金属化合物的形成。然而，人们仍然面临这样的矛盾，即比较慢的冷却率可以减少不同热膨胀或热容量系数材料中的内应力。这份报告研究和阐述了冷却的速率在回流工艺中的重要影响。其中描述了冷却过程中焊接剪切力及微观组织的变化趋势，和不同板子的焊接表面材料对焊接力的影响。为发展复杂无铅工艺找到了几把钥匙。 实验 研究使用了一个标准的有可控冷却系统的回流炉。板子是一块放满元器件的中等尺寸的板子(33cmx40.6cm,1.25kg)。当三个冷却区被配置达到慢的和快速的冷却率的时候,加热部分的温度曲线保持不变。温度测量使用了一个标准的数据装置和新的标准的热电偶。用紫外线可修整的粘胶把热电偶粘在二个代表板子最冷的和最热的位置的器件上。先前就对这些元器件做过了一些评估。无铅回流曲线的冷却斜率是以最高温度和200°C之间来计算取值的。 在当今使用典型的板子和现代的强制对流的回流回流炉时,冷却速率决定了焊料在液态的时间和冷却的速度。 本研究共使用三种板子,它们是铜有机(Cu-OSP)，无电镀的镍-金(ENIG)和渗锡(ImmSn)表层的板子。板子基体材料包括玻璃化的,四功能化合物FR-4环氧基树脂,它具有175°C的玻璃化转变温度,厚度有0.81毫米。焊接区域直径是0.56毫米。 所有对无铅做的回流模拟实验都使用了一种非洁净的有点粘的助焊剂。助焊剂是用一个小模板手动刷到板子上的。使用小镊子人工把焊球放置在板子上。实验选用了63Sn/37Pb和95.5Sn/3.8Ag/0.7Cu材料,0.76毫米的焊球。 回流曲线 样品大小需要裁减以适合热量计(DSC)的大小。热量计是一个在氮环境中工作的炉子。每一组实验配置,无论无铅还是有铅焊料,每一个板子都跑8次同样的回流曲线。每块板子上焊4个焊球。每个曲线都用了Omega型号K的热电偶和可用紫外修整的粘结剂。实验设计调查了焊料在液相上面的时间（60或90秒）,直线加热升温曲线(L),或经过升温、恒温浸润、再融化的温度曲线(RSS)对焊接力的影响和最高温度后的冷却速率的影响。无铅的最高温度是244℃－245℃,有铅的最高温度是210℃－211℃。无铅最快速的冷却速率是-2.5℃/sec,有铅最快速的冷却速率是-2.4℃/sec。最慢的冷却速率两个都是-0.5℃/sec。
波峰焊焊接桥连现象的分析和解决
波峰焊焊接桥连现象的分析和解决 同行经常问我并列举波峰焊接焊接缺陷，是不是波峰焊焊接会存在这些问题呢？ 回答：波峰焊是器件焊接主要的设备，因为自动化程度高，相应对操作员的操作技术有更高的要求，一台经过调整后的波峰焊，焊接缺陷就很少，但如果PCB设计与助焊剂，锡条材质所影响的问题就要进行分析，所以整理了相关的文章给广大网友作参考。定义： 桥连即相邻的两个焊点连接在一起，具体来说就是焊锡在毗邻的不同导线或元件之间形成非正常连接现象，随着元件引脚间距的变小及PCB 线路密度的提高，这种缺陷出现的几率逐渐增加。在波峰焊中，桥连经常产生于SMD 元件朝向不正确的方向、不正确的焊盘设计，元件之间的距离不足够远也会产生桥连。（注：桥接不一定短路，而短路一定桥接） 成因： （1） PCB 板焊接面没有考虑钎料流的排放，线路分布太密，引脚太近或不规律；（2） PCB焊盘太大或元件引脚过长（一般为008～3mm），焊接时造成沾锡过多；（3） PCB 板浸入钎料太深，焊接时造成板面沾锡太多； （4） PCB 板面或元件引脚上有残留物；
（5） PCB 板面插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经接触； （6）焊材可焊性不良或预热温度不够或是助焊剂活性不够； （7）焊接温度过低或传送带速度过快，焊点热量吸收不足。在SnCu 钎料中，由于流动性较差，对温度更为敏感，这种现象非常明显； （8）钎料被污染，比如Fe（铁）污染形成的污染物或钎料的氧化物会造成桥连现象。注：一定搭配的焊盘与引脚焊点在一定条件下能承载的钎料（锡膏）量是一定的，如果处理不当，多余的部分都可能造成桥连现象。 防止措施： （1） QFP 和PLCC 与波峰成45°，钎料流排放必须放置特殊设计在引脚角上；（2） SOIC 元件与波峰之间应该成90°，最后离开波峰的两个焊盘应该稍微加宽以承载多余钎料； （3）引脚间距小于008mm 的IC 建议不要采用波峰焊（最小为0065mm）； （4）适当提高预热温度，同时考虑在一定范围内提高焊接温度（250oC→260～270oC）以提高钎料流动性，但注意高温对电路板造成损伤及对焊接设备造成的腐蚀； （5） SnCu 中可以添加微量Ni（镍）以提高钎料流动性； （6）采用活性更高的助焊剂； （7）减短引脚长度（推荐为105mm，并成外分开15°），减小焊盘面积。 返修： 桥连可用一种特殊的电烙铁来返修处理。先增加一点助焊剂到桥连的地方，加热钎料合金并且沿着引脚移走电烙铁，一直到焊角顶端提起，带走多余的钎料。通过移走焊
无铅焊的发展现状和发展趋势
无铅焊技术的发展现状和发展趋势 摘要 在焊接技术的发展过程中，锡铅合金一直是最优质的、廉价的焊接材料，无论是焊接质量还是焊后的可靠性都能够达到使用要求；但是，随着人类环保意识的加强，“铅”及其化合物对人体的危害及对环境的污染，越来越被人类所重视。随着无铅焊接的逐步应用（这是大势所趋），越来越多的用户开始寻找合适的焊接工具与密管脚芯片返修设备。2006年7月起，进入欧盟市场的电子电气产品将禁用的有害物质包括：镉、六价铬、铅、汞、PBB（多溴联苯）和PBDE （多溴二苯醚）。我国也已制定了相应的法律法规，最后期限也是2006年7月。本文对无铅焊接技术做了主要的介绍。 关键词：焊料趋势工艺窗口设备 Abstract In the process of the development of solder alloys，tin lead has been the most high-quality，low-cost， whether the quality of welding welding materials or reliability of welding is used to achieve requirements，But，as the environmental protection consciousness， strengthen human "and" lead compounds for the harm to human body and pollution to the environment， more and more attention by humans. With the application of lead-free soldering gradually （this is inevitable）， more and more users start looking for the right tools and pipe welding equipment repair feet chips. 2006 July，into the eu market electric products will disable the harmful material include: hexavalent chromium， cadmium， lead，mercury，PBB （br） and PBDE （more spin bromine diphenyl ether）. China has formulated relevant laws and regulations， the deadline is July 2006. In order to make everyone to lead-free soldering have more understanding of lead-free soldering， this paper mainly introduces the doing.
最优化方法及其应用 - 更多gbj149 相关pdf电子书下载
最优化方法及其应用 作者：郭科 出版社：高等教育出版社 类别：不限 出版日期：20070701 最优化方法及其应用 的图书简介 系统地介绍了最优化的理论和计算方法,由浅入深,突出方法的原则,对最优化技术的理论作丁适当深度的讨论,着重强调方法与应用的有机结合,包括最优化问题总论,线性规划及其对偶问题,常用无约束最优化方法,动态规划,现代优化算法简介,其中前八章为传统优化算法,最后一章还给出了部分优化问题的设计实例,也可供一般工科研究生以及数学建模竞赛参赛人员和工程技术人员参考, 最优化方法及其应用 的pdf电子书下载 最优化方法及其应用 的电子版预览 第一章 最优化问题总论1.1 最优化问题数学模型1.2 最优化问题的算法1.3 最优化算法分类1.4
组合优化问題简卉习题一第二章 最优化问题的数学基础2.1 二次型与正定矩阵2.2 方向导数与梯度2.3 Hesse矩阵及泰勒展式2.4 极小点的判定条件2.5 锥、凸集、凸锥2.6 凸函数2.7 约束问题的最优性条件习题二第三章 线性规划及其对偶问题3.1线性规划数学模型基本原理3.2 线性规划迭代算法3.3 对偶问题的基本原理3.4 线性规划问题的灵敏度习题三第四章 一维搜索法4.1 搜索区间及其确定方法4.2 对分法4.3 Newton切线法4.4 黄金分割法4.5 抛物线插值法习题四第五章 常用无约束最优化方法5.1 最速下降法5.2 Newton法5.3 修正Newton法5.4 共轭方向法5.5 共轭梯度法5.6 变尺度法5.7 坐标轮换法5.8 单纯形法习題五第六章 常用约束最优化方法6.1外点罚函数法6.2 內点罚函数法6.3 混合罚函数法6.4 约束坐标轮换法6.5 复合形法习题六第七章 动态规划7.1 动态规划基本原理7.2 动态规划迭代算法7.3 动态规划有关说明习题七第八章 多目标优化8.1 多目标最优化问题的基本原理8.2 评价函数法8.3 分层求解法8.4目标规划法习题八第九章 现代优化算法简介9.1 模拟退火算法9.2遗传算法9.3 禁忌搜索算法9.4 人工神经网络第十章 最优化问题程序设计方法10.1 最优化问题建模的一般步骤10.2 常用最优化方法的特点及选用标准10.3 最优化问题编程的一般过程10.4 优化问题设计实例参考文献 更多 最优化方法及其应用 相关pdf电子书下载
最优化方法及应用
陆吾生教授是加拿大维多利亚大学电气与计算机工程系 (Dept. of Elect. and Comp. Eng. University of Victoria) 的正教授, 且为我校兼职教授，曾多次来我校数学系电子系讲学。陆吾生教授的研究方向是：最优化理论和小波理论及其在1维和2维的数字信号处理、数字图像处理、控制系统优化方面的应用。 现陆吾生教授计划在 2007 年 10－11 月来校开设一门为期一个月的短期课程“最优化理论及其应用”（每周两次，每次两节课），对象是数学系、计算机系、电子系的教师、高年级本科生及研究生，以他在2006年出版的最优化理论的专著作为教材。欢迎数学系、计算机系、电子系的研究生及高年级本科生选修该短期课程，修毕的研究生及本科生可给学分。 上课地点及时间：每周二及周四下午2:00开始，在闵行新校区第三教学楼326教室。（自10月11日至11月8日） 下面是此课程的内容介绍。 ----------------------------------- 最优化方法及应用 I. 函数的最优化及应用 1.1 无约束和有约束的函数优化问题 1.2 有约束优化问题的Karush-Kuhn-Tucker条件 1.3 凸集、凸函数和凸规划 1.4 Wolfe对偶 1.5 线性规划与二次规划 1.6 半正定规划 1.7 二次凸锥规划 1.8 多项式规划 1.9解最优化问题的计算机软件 II 泛函的最优化及应用 2.1 有界变差函数 2.2 泛函的变分与泛函的极值问题 2.3 Euler-Lagrange方程 2.4 二维图像的Osher模型 2.5 泛函最优化方法在图像处理中的应用 2.5.1 噪声的消减 2.5.2 De-Blurring 2.5.3 Segmentation ----------------------------------------------- 注：这是一门约二十学时左右的短期课程，旨在介绍函数及泛函的最优化理论和方法，及其在信息处理中的应用。只要学过一元及多元微积分和线性代数的学生就能修读并听懂本课程。课程中涉及到的算法实现和应用举例都使用数学软件MATLAB 华东师大数学系
波峰焊常见焊接缺陷原因分析及预防对策
波峰焊常见焊接缺陷原因分析及预防对策 A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上原因：a) P CB 预热和焊接温度过高，使焊料的黏度过低； b) 插装孔的孔径过大，焊料从孔中流岀； c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪； d) 金属化孔质量差或阻焊剂流入孔中； e) PCB 爬坡角度偏小，不利于焊剂排气。 对策：a) 预热温度90-130 C,元件较多时取上限，锡波温度250+/-5 C,焊接时间3?5S。 b) 插装孔的孔径比引脚直径大0.15?0.4mm，细引线取下限，粗引线取上线。 c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面； d) 反映给PCB加工厂，提高加工质量； e) PCB的爬坡角度为3?7 Co B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90 原因：a) 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大； b) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； c) 助焊剂的活性差或比重过小； d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中； e) 焊料中锡的比例减少，或焊料中杂质CU的成份高，使焊料黏度增加、流动性变差。 f) 焊料残渣太多。 对策：a) 锡波温度250+/-5 C,焊接时间3?5S。 b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB 底面温度在90-130。 c) 更换焊剂或调整适当的比例； d) 提高PCB 板的加工质量，元器件先到先用，不要存放在潮湿的环境中； e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料； f) 每天结束工作时应清理残渣。 C焊点桥接或短路 原因：a) PCB设计不合理，焊盘间距过窄； b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上； c) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低； d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低； e) 阻焊剂活性差。 对策：a) 按照PCB设计规范进行设计。两个端头ChiP元件的长轴应尽量与焊接时PCB运行方向垂直，SOT、SOP的长轴应与PCB运行方向平行。将SOP最后一个引脚的焊盘加宽(设计一个窃锡焊盘)。 b) 插装元件引脚应根据PCB 的孔距及装配要求成型，如采用短插一次焊工艺，焊接面元件引 脚露岀PCB表面0.8?3mm ,插装时要求元件体端正。 C)根据PCB尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB底面温度在90-130。 d)锡波温度250+/-5 C,焊接时间3?5S。温度略低时，传送带速度应调慢些。 D、润湿不良、漏焊、虚焊 原因：a) 元件焊端、引脚、印制板基板的焊盘氧化或污染，或PCB 受潮。 b) Chip 元件端头金属电极附着力差或采用单层电极，在焊接温度下产生脱帽现象。 C) PCB 设计不合理，波峰焊时阴影效应造成漏焊。
无铅焊接产生锡珠原因
原因：1.烙铁温度过高，焊料升温过快，造成助焊剂的溶剂“沸腾”而炸锡； 2.焊锡丝本身的质量原因。 其实焊锡丝都存在锡珠飞溅的现象，尤其是现在的无铅锡丝。只是不同牌子或型号的锡丝的飞溅现象程度不一样。目前飞溅现象最小的锡丝应该是日本的ALMIT ，但是价格很贵，都是客户指定要用的，如CASIO ，MATSUSHITA ，IBM ，SHARP。不过现在很多日系的企业用一种机器在焊锡丝上开一个V型槽，这样助焊剂就可以和空气接触，而不会膨胀而不会产生爆锡的现象，但开槽后的锡丝要在很短的时间里用掉，否则助焊剂会失效。目前用SONY ，MATSUSHITA ，RICOH 都在用这种机器。是日本的叫BONKOTE 維修無鉛SMD元件 1）修理普通元件如0603，0805，3216的元件，電烙鉄溫度的範圍：350℃±50℃。 2）修理IC，電烙鉄溫度的範圍：350℃±50℃ 3）修理含有金屬材料的元件或元件接觸面積較大散熱較快的物料，電烙鉄溫度範圍： 380℃±50℃。 4.4維修無鉛THD元件 1）修理普通元件如1/4W.1/2W的電阻，小三極管，小容量內壓低的電容，IC，二極管等小元件電烙鉄溫度的範圍：340℃±50℃。 2）修理含有金屬材料的元件如散熱器，內壓高容量大的電解電容，高壓二極管，火牛等較大的物料，電烙鉄溫度的範圍：380℃±50℃。 3）修理含有塑膠皮的連接線，烙鉄溫度的範圍：350℃±50℃。 使用手工焊接时，烙铁的温度及焊接时间是多少？怎么控制？有无相关的标准？ ?D#D蔲?n 睠3市 Z1c;??? 貼 這要看所焊的零件種類及面積, 同時要考慮焊接方法 !H g炒媖葏 如果是一般小電阻電容類, 就我過去的經驗如果用的 ?0腳f籗? 是30w左右的烙鐵, 溫度可設在約370度c應該足夠, 焊接時間約2-3秒且用較細的錫絲(0.8mm以下), 但是如果 @雵E?輛a 焊接面積大就應該用較大瓦特數(功率)如40w或更高, z%磕申 U? 有些超大焊接面積甚致用到60w, 而錫絲尺寸也隨著 ?檊靎?x? 焊接面積加大而加粗溫度可設在約400度c, 烙鐵焊接 9鑹?ｘUm? 除了溫度高低外還要考慮熱傳導量, 另外焊接方式方面癆n嚌?敿 傳統上很多人習慣先對錫絲加溫再加熱焊點的方法, "KM?叭繤 最好改為先對焊點加熱1-2秒後再加錫絲以避免錫絲內 ? ?FM诎 助焊劑加溫過久而焦化
电子组装工艺论文
无铅焊接技术的发展现状及未来发展趋势 摘要：电子产品生产中传统的焊接材料为锡铅合金，铅属于有毒重金属，对人体健康有害，早在1999年，欧美和日本等发达国家就已经提出了电子产品无铅化工艺，我国也在2003年做出了无铅化生产的相关规定，但由于无铅焊接工艺推广会带来一系列的问题，导致国内好多企业一直没有改变传统的焊接工艺，本文就无铅焊接技术的发展现状以及未来发展趋势来阐述无铅焊接的必然性和紧迫性。 关键词：无铅焊接发展现状 Sn/Pb合金发展趋势元器件 PCB 助焊剂焊接设备 引言 铅是一种多亲害性、对人体有毒的物质，主要损害人的神经系统、造血系统、消化系统，铅中毒也是引发白血病、肾病、心脏病、精神异常的重要因素之一。铅毒不仅对水污染，而且对土壤、空气均可产生污染，一旦环境产生严重铅污染，其治理的难度很大、周期甚长、经费支出巨大。电子制造业中大量使用的锡铅合金焊料(Sn/Pb) 是污染人类生存环境的重要根源之一。实现电子制造的全面无铅化，以减少环境污染，提升绿色制造竞争能力，以适应国内外市场对绿色电子产品的需求，是我国电子制造业以后势在必行的举措。 1、无铅焊接技术的发展现状 目前，无铅焊料的成分并没有统一的标准，通常是以锡为主体，添加其他金属，近几年来有关无铅焊料的研究工作发展很迅速。世界各大著名集团公司和研究机构都投人了相当的力量开展无铅焊料的研发。替代Sn/Pb合金的无铅焊锡合金材料有多种。目前已经得到应用的主要有Sn-Ag系列、Sn-Zn 系列、Sn-Bi系列焊料三大类。国内外专家一致认为，最有可能替代锡铅合金焊料的无毒合金是锡( Sn)基合金。无铅焊料主要以锡为主，添加Ag、Zn、Cn、Sd、Bi、In 等几种金属元素，通过焊料合金化来改善合金性能，提高可焊性。由于Sn-ln系合金蠕变性差，In极易氧化，且成本太高，Sn—Sb 系合金润湿性差、Sb还稍带毒性，这两种合金体系的开发和应用较少。实际上二元系合金要做成为能满足各种特性的基本材料是不完善的。目前最常见的无铅焊料，主要是以Sn-Ag、Sn-Zn、Sn-Bi为基体，在其中添加适量的其他金属元素所组成的三元合金和多元合金。他们与传统的Sn-Pb共晶合金焊锡比较如下表。现在市场上主要以锡/银/铜合金为主，取代锡/铅焊料的锡/银/铜合金可有不同的配比形式。日本倾向于96．5％锡/3．0％银/0．5％铜，北美更倾向于95．5％锡／3．9％银／0．6％铜，EU倾向于95．5％锡/3．8％银/0．7％铜。IPC推荐的三种焊料合金是：96．5％锡/3．0％银/0．5％铜，95．5％锡/3．8％银/0．7％铜，95．5％锡/4．0％银/0．5％铜。每种配比形式，供应商都做了大量实验分析，每一家都认为自己的焊料是取代锡/铅焊料的最佳选择。除此之外，表中列出多种可供选择的无铅焊料(用于回流焊的焊膏，用于波峰焊的合金棒，用于手工焊接的焊锡丝)。目前日本TUMURA、朝日、千住金属等公司的无铅焊膏、焊棒和焊丝等已经系列化。
最优化方法及其Matlab程序设计
最优化方法及其Matlab程序设计 1.最优化方法概述 在生活和工作中，人们对于同一个问题往往会提出多个解决方案，并通过各方面的论证，从中提取最佳方案。最优化方法就是专门研究如何从多个方案中科学合理地提取出最佳方案的科学。最优化是每个人，每个单位所希望实现的事情。对于产品设计者来说，是考虑如何用最少的材料，最大的性能价格比，设计出满足市场需要的产品。对于企业的管理者来说，则是如何合理、充分使用现有的设备，减少库存，降低能耗，降低成本，以实现企业的最大利润。 由于优化问题无所不在，目前最优化方法的应用和研究已经深入到了生产和科研的各个领域，如土木工程、机械工程、化学工程、运输调度、生产控制、经济规划、经济管理等，并取得了显著的经济效益和社会效益。 用最优化方法解决最优化问题的技术称为最优化技术，它包含两个方面的内容： 1）建立数学模型。 即用数学语言来描述最优化问题。模型中的数学关系式反映了最优化问题所要达到的目标和各种约束条件。 2）数学求解。 数学模型建好以后，选择合理的最优化算法进行求解。 最优化方法的发展很快，现在已经包含有多个分支，如线性规划、整数规划、非线性规划、动态规划、多目标规划等。 2.最优化方法（算法）浅析 最优化方法求解很大程度上依赖于最优化算法的选择。这里，对最优化算法做一个简单的分类，并对一些比较常用的典型算法进行解析，旨在加深对一些最优化算法的理解。 最优化算法的分类方法很多，根据不同的分类依据可以得到不同的结果，这里根据优化算法对计算机技术的依赖程度，可以将最优化算法进行一个系统分类：线性规划与整数规划；非线性规划；智能优化方法；变分法与动态规划。 2.1 线性规划与整数规划 线性规划在工业、农业、商业、交通运输、军事和科研的各个研究领域有广泛应用。例如，在资源有限的情况下，如何合理使用人力、物力和资金等资源，以获取最大效益；如何组织生产、合理安排工艺流程或调制产品成分等，使所消耗的资源（人力、设备台时、资金、原始材料等）为最少等。 线性规划方法有单纯形方法、大M法、两阶段法等。 整数规划有割平面法、分枝定界法等。 2.2 非线性规划 20世纪中期，随着计算机技术的发展，出现了许多有效的算法——如一些非线性规划算法。非线性规划广泛用于机械设计、工程管理、经济生产、科学研究和军事等方面。
表面组装技术中的无铅焊接工艺
表面组装技术中的无铅焊接工艺 发表时间：2009-05-22T13:04:37.873Z 来源：《中小企业管理与科技》2009年5月上旬刊供稿作者：任红星[导读] 本文就无铅焊接材料、工艺以及带来的新课题谈谈无铅焊接的必然性和紧迫性。摘要：电子产品生产中传统的焊接材料为锡铅合金，铅属于有毒重金属，对人体健康有害，早在1999年，欧美和日本等发达国家就已经提出了电子产品无铅化工艺，我国也在2003年做出了无铅化生产的相关规定，但由于无铅焊接工艺推广会带来一系列的问题，导致国内好多 企业一直没有改变传统的焊接工艺，本文就无铅焊接材料、工艺以及带来的新课题谈谈无铅焊接的必然性和紧迫性。关键词：无铅焊接 Sn/Pb合金元器件 PCB 助焊剂焊接设备0 引言 铅是一种多亲害性、对人体有毒的物质，主要损害人的神经系统、造血系统、消化系统，铅中毒也是引发白血病、肾病、心脏病、精神异常的重要因素之一。铅毒不仅对水污染，而且对土壤、空气均可产生污染，一旦环境产生严重铅污染，其治理的难度很大、周期甚长、经费支出巨大。电子制造业中大量使用的锡铅合金焊料(Sn/Pb) 是污染人类生存环境的重要根源之一。实现电子制造的全面无铅化，以减少环境污染，提升绿色制造竞争能力，以适应国内外市场对绿色电子产品的需求，是我国电子制造业以后势在必行的举措。 1 无铅焊料研究与推广 目前，无铅焊料的成分并没有统一的标准，通常是以锡为主体，添加其他金属，近几年来有关无铅焊料的研究工作发展很迅速。世界各大著名集团公司和研究机构都投人了相当的力量开展无铅焊料的研发。替代Sn/Pb合金的无铅焊锡合金材料有多种。目前已经得到应用的主要有Sn-Ag系列、Sn-Zn系列、Sn-Bi系列焊料三大类。国内外专家一致认为，最有可能替代锡铅合金焊料的无毒合金是锡( Sn)基合金。无铅焊料主要以锡为主，添加Ag、Zn、Cn、Sd、Bi、In 等几种金属元素，通过焊料合金化来改善合金性能，提高可焊性。由于Sn-ln系合金蠕变性差，In极易氧化，且成本太高，Sn—Sb系合金润湿性差、Sb还稍带毒性，这两种合金体系的开发和应用较少。实际上二元系合金要做成为能满足各种特性的基本材料是不完善的。目前最常见的无铅焊料，主要是以Sn-Ag、Sn-Zn、Sn-Bi为基体，在其中添加适量的其他金属元素所组成的三元合金和多元合金。 2 无铅焊接技术引发的新课题 目前，无铅焊技术主要应用在电子元件组装领域，其存在的形态为焊条、焊丝、焊膏。其应用范围主要在各种电子、电器产品，印制电路板(PCB)的组装。影响无铅焊接技术的应用的因素很多。要使无铅焊接技术得到广泛应用，还必须从电子组装焊接这个系统工程的角度来解析和研究。 2.1 元器件目前开发已用于电子产品组装的无铅焊料，熔点一般要比有铅焊料高，所以要求元器件耐高温，而且无铅化，即元器件内部连接和引出端(线)也要采用无铅焊料和无铅镀层。 2.2 PCB 无铅焊接要求PCB的基础材料耐更高温度，焊接后不变形，表面镀覆的无铅共晶合金材料与组装焊接用无铅焊料兼容，而且要考虑低成本。 2.3 焊接工艺与设备焊接设备要适应新的焊接温度的要求，例如需要加长预热区或更换新的加热元件。若采用波峰焊，则波峰焊焊槽、机械结构和传动装置都要适应新的要求，锡锅的结构材料与焊料的一致性(兼容性)要重新匹配。采用再流焊时，为了提高焊接质量和减少焊料的氧化，有必要采用行之有效的抑制焊料氧化技术和采用惰性气体( 如N2) 保护焊技术。同时，采用先进的再流焊炉温测控系统也是解决无铅焊工艺窗口较窄带来的工艺问题的重要途径。 2.4 助焊剂为满足无铅焊料焊接的要求，需要开发新型的氧化还原能力更强和润湿性更好的助焊剂。新开发的助焊剂要与焊接预热温度和焊接温度相匹配，而且要满足环保的要求。迄今为止，实际测试证明，免清洗助焊剂用于无铅焊料焊接效果更好。 2.5 工艺流程在SMT工艺流程中，无铅焊料的涂敷印刷、元件贴装、焊接和住焊接残留物清洗以及焊接质量检验都是新的课题。 2.6 废料回收从含Ag的Sn基无铅无毒的绿色焊料中分离Bi 和Cu将是非常困难的，如何回收Sn-Ag合金又是一新课题。 3 影响SMT无铅焊技术的几个因素 3.1 工艺温度在无铅回流焊接中，无铅焊锡影响工艺温度，因此影响到加热温度曲线。为了以较低的维护停机时间保持机器的清洁，需要一个适当的助焊剂流动管理系统。 3.2 冷却系统无铅焊接中推荐一个受控的冷却系统，因为一旦炉子具有适当的冷却能力，液化以上的时间，晶粒结构和板子出来的温度都可以界定自然需要更多的室温风扇。而推荐使用的是一个高级的直接空气、完全集成的、排热系统。这个系统设计用于以较低的氮气消耗提供良好的冷却。 3.3 助焊剂的选择由于较高的工艺温度，无铅焊接要求与含铅焊锡不同的助焊剂。助焊剂类型决定哪一种预热配置最适合干该工艺。选择一种具有快速变换配置灵活性的波峰焊接机器。预热模块应该容易交换，以找到对每个个别工艺的最佳安排。 3.4 焊脚和空洞在无铅焊接中，会发生一些特别的缺陷，诸如焊脚提起和焊须。但其他缺陷，如焊点中的空洞，也似乎比Sn/Pb 中发生的多。焊脚开起是在冷却阶段，它是焊接元脚从电镀通孔周围铜焊盘的一种分离。焊脚开起的主要原因是合金化合物、铜焊盘、板厚度与材料的温度膨胀系数的不匹配。焊脚开起主要发生在含秘合金与铅污染结合的时候空洞形成的原因很多。空洞可能是固化期间电镀孔的排气可能会在焊锡中产生空洞，空洞也可能是焊接点润湿不够的结果。 3.5 回流工艺回流工艺中的变量包括机器和数据记录参数。机器参数包括传带速度、参考温度以上的时间、平均温度、最低温度、最高温度和达到最高温度的时间。特征是指焊接缺陷，如空洞、跳焊、焊球，焊桥和元件竖立。提高合格率和降低机器停机时间是无铅焊接引人之后必须达到的目标。在开始无铅工艺之后，要努力建立一个可以重复测量的工艺，一个合理计算工艺的能力，一个合理计算工艺能力值的方法和一个使用该数据校准机器的方法。 4 结束语 本文阐述了SMT中无铅焊料的组分系列和无铅焊接工艺引发的一些新课题，以及SMT焊接技术，希望业内人士批评指正，以供相互交流探。 参考文献： [1]王卫平，陈粟宋.电子产品制造工艺.
有铅工艺和无铅工艺的区别
有铅工艺和无铅工艺的区别 趋势 首先我们来看看有铅和无铅的趋势，随着国际环保要求逐步提高，无铅工艺成为电子产业发展的一个必然过程。尽管无铅工艺已经推行这么多年，仍有部分企业使用有铅工艺，但无铅工艺完全代替有铅这是一个必然的结果。但是无铅工艺在使用方面有些地方也许还不如有铅工艺，所以我们以后要研究的是如何让无铅工艺更好地替代有铅工艺。让rosh环保更广泛的普及，达到既盈利又环保的双赢目标。 现状 当前国内许多大公司也没有完全采用无铅工艺而是采取有铅工艺技术来提高可 靠性，在机车行业中西门子和庞巴迪等国际知名公司也没有完全采用无铅工艺进行生产，而是尽量豁免。 当前有许多专业也认为无铅技术还有许多问题有待于进一步认识，如著名工艺专家李宁成博士也认为当前的无铅工艺技术的发展还没有有铅技术成熟，如先前的无铅焊接采用的最多的Sn3Ag0.5Cu焊料合金，最近发现由于Cu的含量稍低，焊点可靠性有些问题，有人建议将Cu的质量分数提高到1%~2%，但是现在时常上还没有这种焊料合金的产品。同时无铅焊接的电子产品的可靠性数据远远没有有铅焊接生产的电子产品丰富。 比较 有铅工艺技术有上百年的发展历史，经过一大批有铅工艺专家研究，具有交好的焊接可靠性和稳定性，拥有成熟的生产工艺技术，这主要取决于有铅焊料合金的特点。 有铅焊料合金熔点低，焊接温度低，对电子产品的热损坏少；有铅焊料合金润湿角小，可焊性好，产品焊点“假焊”的可能性小；焊料合金的韧性好，形成的焊点抗震动性能好于无铅焊点。
无铅焊接工艺从目前的研究结果中摸索有可替代合金的熔点温度都高于现有的 锡铅合金。例如从目前较可能被业界广泛接受的“锡——银——铜”合金看来，起熔点是217℃，这将在焊接工艺中造成工艺窗口的大大缩小。理论上工艺窗口的缩小为从锡铅焊料的37℃降到23℃。实际上，工艺窗口的缩小远比理论值大。因为在实际工作中我们的测温法喊有一定的不准确性，加上DFM的限制，以及要很好地照顾到焊点“外观”等，回流焊接工艺窗口其实只有约14℃。 图：有铅工艺窗口和无铅工艺窗口对比 不只是工艺窗口的缩小给工艺人员带来巨大的挑战，焊接温度的提高也使得焊接工艺更加困难。其中一项就是高温焊接过程中的氧化现象。我们都知道，氧化层会使焊接困难、润湿不良以及造成虚焊。氧化程度除了器件来料本身要有足够的控制外，拥护的库存条件和时间、加工前的处理(例如除湿烘烤)以及焊接中预热(或恒温)阶段所承受的热能(温度和时间)等都是决定因素。 由于无铅焊接工艺窗口比起含铅焊接工艺窗口有着显著的缩小，业界有些人认为氮气焊接环境的使用也许有必要。氮气焊接能够减少熔锡的表面张力，增加其湿润性。也能防止预热期间造成的氧化。但氮气非万能，它不能解决所有无铅带来的问题。尤其是不可能解决焊接工艺前已经造成的问题。 在目前的回流焊接设备中，使用强制热风对流原理的炉子设计是主流。热风对流技术在升温速度的可控性以及恒温能力方面较强。在加热效率和加热均匀性以重复性等方面较弱。这些弱点，在含铅技术中体现的并不严重，许多情况下还可以被接受。随着无铅技术工艺窗口的缩小和对重复性的更高要求，热风对流技术将受到挑战。
无铅焊接的可靠性.
无铅焊接的可靠性 考虑到环境和健康的因素，欧盟已通过立法将在2008年停止使用含铅钎料，美国和日本也正积极考虑通过立法来减少和禁止铅等有害元素的使用。铅的毒害目前全球电子行业用钎料每年消耗的铅约为20000ｔ，大约占世界铅年总产量的5%。铅和铅的化合物已被环境保护机构(ＥＰＡ)列入前17种对人体和环境危害最大的化学物质之一。无铅钎料目前常用的含铅合金焊料粉末有锡一铅（Sn-Pb）、锡一铅一银（Sn-Pb-Ag）、锡一铅一铋（Sn-Pb-Bi）等，常用的合金成分为63%Sn/37%Pb以及62%Sn/36%Pb/2%Ag。不同合金比例有不同的熔化温度。对于标准的Sn63和Sn62焊料合金来说，回流温度曲线的峰值温度在203到230度之间。然而，大部分的无铅焊膏的熔点比Sn63合金高出30至45度，因此，无铅钎料的基本要求目前国际上公认的无铅钎料定义是:以Sn为基体，添加了Ag、Cu、Sb、In其它合金元素，而Pb的质量分数在0.2%以下的主要用于电子组装的软钎料合金。无铅钎料不是新技术，但今天的无铅钎料研究是要寻求年使用量为5～6万吨的Sn-Pb钎料的替代产品。因此，替代合金应该满足以下要求: (1)其全球储量足够满足市场需求。某些元素，如铟和铋，储量较小，因此只能作为无铅钎料中的微量添加成分; (2)无毒性。某些在考虑范围内的替代元素，如镉、碲是有毒的。而某些元素，如锑，如果改变毒性标准的话，也可以认为是有毒的; (3)能被加工成需要的所有形式，包括用于手工焊和修补的焊丝;用于钎料膏的焊料粉;用于波峰焊的焊料棒等。不是所有的合金能够被加工成所有形式，如铋的含量增加将导致合金变脆而不能拉拔成丝状; (4)相变温度(固/液相线温度)与Sn-Pb钎料相近; (5)合适的物理性能，特别是电导率、热导率、热膨胀系数; (6)与现有元件基板/引线及PCB材料在金属学性能上兼容; (7)足够的力学性能:剪切强度、蠕变抗力、等温疲劳抗力、热机疲劳抗力、金属学组织的稳定性; (8)良好的润湿性; (9)可接受的成本价格。 新型无铅钎料的成本应低于 22.2/ｋｇ，因此其中In的质量分数应小于 1.5%，Bi含量应小于 2.0%。早期的研发计划集中于确定新型合金成分、多元相图研究和润湿性、强度等基本性能考察。后期的研发计划主要集中于五种合金系列:SnCu、SnAg、SnAgCu、SnAgCuSb和SnAgBi。并深入探讨其疲劳性能、生产行为和工艺优化。表2.3 ＮＣＭＳ美国国家制造科学中心提出的无铅钎料性能评价标准ＩＰＣ也于2000年6月发布了研究报告“A guide line for assembly of lead-free electronics”。 目前国际上关于无铅钎料的主要结论如下:现在已经有很多种无铅钎料面世没有一种能够为SnPb钎料的直接替代提供全面的解决方案。 (1)对于某些特殊的工艺过程，某些特定的无铅钎料可以实现直接替代; (2)目前而言，最吸引人的无铅钎料是Sn-Ag-Cu系列。其他有潜力的组合包括Sn-0.7Cu、Sn-3.5Ag和Ｓn-Ag-Bi; (3)目前还没有合适的高铅高熔点钎料的无铅替代品;
最优化方法及其应用课后答案
1 2 ( ( 最优化方法部分课后习题解答 1.一直优化问题的数学模型为： 习题一 min f (x ) = (x ? 3)2 + (x ? 4)2 ? g (x ) = x ? x ? 5 ≥ ? 1 1 2 2 ? 试用图解法求出： s .t . ?g 2 (x ) = ?x 1 ? x 2 + 5 ≥ 0 ?g (x ) = x ≥ 0 ? 3 1 ??g 4 (x ) = x 2 ≥ 0 （1） 无约束最优点，并求出最优值。 （2） 约束最优点，并求出其最优值。 （3） 如果加一个等式约束 h (x ) = x 1 ? x 2 = 0 ，其约束最优解是什么？ * 解 ：（1）在无约束条件下， f (x ) 的可行域在整个 x 1 0x 2 平面上，不难看出，当 x =（3，4） 时， f (x ) 取最小值，即，最优点为 x * =（3，4）：且最优值为： f (x * ) =0 （2）在约束条件下， f (x ) 的可行域为图中阴影部分所示，此时，求该问题的最优点就是 在约束集合即可行域中找一点 (x 1 , x 2 ) ，使其落在半径最小的同心圆上，显然，从图示中可 以看出，当 x * = 15 , 5 ) 时， f (x ) 所在的圆的半径最小。 4 4 ?g (x ) = x ? x ? 5 = 0 ? 15 ?x 1 = 其中：点为 g 1 (x ) 和 g 2 (x ) 的交点，令 ? 1 1 2 ? 2 求解得到： ? 4 5 即最优点为 x * = ? ?g 2 (x ) = ?x 1 ? x 2 + 5 = 0 15 , 5 ) ：最优值为： f (x * ) = 65 ?x = ?? 2 4 4 4 8 （3）.若增加一个等式约束，则由图可知，可行域为空集，即此时最优解不存在。 2.一个矩形无盖油箱的外部总面积限定为 S ，怎样设计可使油箱的容量最大？试列出这个优 化问题的数学模型，并回答这属于几维的优化问题. 解：列出这个优化问题的数学模型为： max f (x ) = x 1x 2 x 3 ?x 1x 2 + 2x 2 x 3 + 2x 1x 3 ≤ S
