导体直流电阻表
单芯和多芯电缆用第1种实心导体
导体直流电阻表
单芯和多芯电缆用第2种实心导体
导体直流电阻表
单芯和多芯电缆用第5种实心导体
导体直流电阻表
单芯和多芯电缆用第6种实心导体
导体直流电阻表
电阻器元器件检验标准
电阻器元器件检验标准 1、适用范围：适用于我公司生产电子开关、电子镇流器及同类型产品中采用电阻器的基本 要求、检验方法、检查水平(IL)、可接收质量水平（AQL）、检验规则。并按相应规定将各种规格电阻器选择。 2、定义： 2.1 额定电压:用标称阻值和额定功耗乘积的平方根计算出来的直流电压或交流电压V=√P X R 2.2 元件极限电压:可以连续施加在电阻器两个引出端上的最大直流电压或交流电压 2.3 最高过负荷电压:在过负荷试验,5秒之内可能施加的电压最大值，通常施加电压是 额定电压的2.5倍 2.4 耐电压:按耐电压试验要求,电极与电阻体指定位置之间施加1分钟的交流电压
4、四色环阻值与误差的色标代码表2
6、短时间过负荷试验方法 6.1 电阻两端加上2.5倍额定功率5秒钟，电阻不应熔断，恢复到常态时， 阻值在原值的±（1％+0.1Ω）内。 6.2超载试验（小于5Ω的电阻，增加该项超负载试）：在电阻两端施加直流电压U持续5 =√秒钟，电阻不应熔断，恢复到常态时，阻值误差仍在原值的±（1％+0.1Ω）内。（U 超 7、检验规则： 7.1 对元器件用游标卡尺或电参数测量部分，每批次记录20-100个数据，合格与不合 格数据必须如实记录，以便于查证。 7.3 来料通过检验合格后，方可投入批量生产，需要让步接收或退货按公司相关程序 文件要求执行 7.4 引用标准GB/T2828.1-2003 逐批检验计数抽样程序及抽样表 8、本标准使用注意： 8.1 本标准应发放到物控部的相关采购人员、物料发放人员；品质部的进料检验人员， 常规物料检测人员小组长。 8.2 本标准发放到品质部后，品质部应根据标准要求制定相应的检验作业指导书。 8.3 当该标准从生效之日起,其他文件中凡有与本标准相冲突之处，一律以本标准为
常用导体材料电阻率计算公式
常用导体材料电阻率计 算公式 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
【电学部分】 1电流强度：I＝Q电量/t 2电阻：R=ρL/S 3欧姆定律：I＝U/R 4焦耳定律： ⑴Q＝I2Rt普适公式) ⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式) 5串联电路： ⑴I＝I1＝I2 ⑵U＝U1＋U2 ⑶R＝R1＋R2 ⑷U1/U2＝R1/R2 (分压公式) ⑸P1/P2＝R1/R2 6并联电路： ⑴I＝I1＋I2
⑵U＝U1＝U2 ⑶1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)] ⑷I1/I2＝R2/R1(分流公式) ⑸P1/P2＝R2/R1 7定值电阻： ⑴I1/I2＝U1/U2 ⑵P1/P2＝I12/I22 ⑶P1/P2＝U12/U22 8电功： ⑴W＝UIt＝Pt＝UQ (普适公式) ⑵W＝I^2Rt＝U^2t/R (纯电阻公式) 9电功率： ⑴P＝W/t＝UI (普适公式) ⑵P＝I2^R＝U^2/R (纯电阻公式) 电流密度的问题：一般说铜线的电流密度取6A/mm2，铝的取 4A，考虑到大电流的趋肤效应，越大的电流取的越小一些，100A
以上一般只能取到左右，另外还要考虑输电线路的线损，越长取的也要越小一些。 计算所有关于电流，电压，电阻，功率的计算公式 1、串联电路电流和电压有以下几个规律：（如：R1，R2串联） ①电流：I=I1=I2（串联电路中各处的电流相等） ②电压：U=U1+U2（总电压等于各处电压之和） ③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR 2、并联电路电流和电压有以下几个规律：（如：R1，R2并联） ①电流：I=I1+I2（干路电流等于各支路电流之和） ②电压：U=U1=U2（干路电压等于各支路电压） ③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。 如果n个阻值相同的电阻并联，则有R总= R 注意：并联电路的总电阻比任何一个支路电阻都小。 电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。
电线电缆导体直流电阻试验能力验证分析
电线电缆导体直流电阻试验能力验证分析 发表时间：2019-07-23T14:08:00.933Z 来源：《基层建设》2019年第13期作者：潘钰 [导读] 摘要：目前，我国的科技发展十分迅速，我实验室参加了国家电线电缆质量监督检验中心组织的电线电缆产品——导体直流电阻试验的能力验证，通过样品预处理、直流电阻测试仪清零校准、测量、计算，分析了测量重复性、仪器仪表的准确度、环境温度等因素对测量结果的影响，进行了导体直流电阻测量的不确定度分析。 宝胜科技创新股份有限公司江苏扬州 225800 摘要：目前，我国的科技发展十分迅速，我实验室参加了国家电线电缆质量监督检验中心组织的电线电缆产品——导体直流电阻试验的能力验证，通过样品预处理、直流电阻测试仪清零校准、测量、计算，分析了测量重复性、仪器仪表的准确度、环境温度等因素对测量结果的影响，进行了导体直流电阻测量的不确定度分析。 关键词：导体直流电阻；能力验证；不确定度 引言 随着GB50411-2007《建筑节能工程施工质量验收规范》的颁布，规范对建筑节能的要求不断提高，甚至电线电缆的要求也包括在建筑节能中。根据DBJ15-65-2009《广东省建筑节能工程施工质量验收规范》10.2.2规定：低压配电系统选择电缆、电线截面积不得低于设计值，进场时应对其每芯导体电阻值进行见证取样送检，每芯导体电阻值应符合相关的规定。作为建设工程质量监督检测机构的检测人员，在熟练掌握检测技术之余，还要能分析检测方法及其过程的科学性，分析检测过程中影响检测结果的各个因素（误差来源），以保证检测结果的正确性，对样品质量进行科学的评价。测量不确定度是说明测量水平的极其重要的指标，但在日常检测中，检测人员却很少对测量结果进行不确定度评价，这直接影响到测量结果的准确性和有效性，进而影响到检测项目的合格判定。适逢广东省质量技术监督局于2013年8月对具备导体电阻检测能力的实验室开展能力验证，笔者作为检测人员参与到了此次能力验证中。在此次能力验证中，对所提供样品的导体直流电阻进行了测量，并对测量结果进行了不确定度评定，最终测量结果满足要求，测量不确定度亦满足GB/T3048.4-2007中“型式试验时测量误差应不超过±0.5%”的要求，顺利通过了此次能力验证。本文将围绕能力验证中所提供样品的其中一芯导体进行导体电阻测量不确定度评定，并根据不确定度评定提出相应的措施以提高测量结果的准确性和有效性，希望对广大导体电阻检测人员有所帮助。 1检测 （1）检验设备。QJ36S直流电阻测试仪（上海双特电工仪器有限公司，是高精度、高性能微处理器控制的电阻测试仪。它的量程范围30mΩ~30Ω。可以测试0.1μΩ~30Ω的电阻，基本准确度0.02％）；专用的四端测量夹具（四端夹具的外侧一对为电流电极，内侧一对为电位电极。电位接触由相当锋利的刀刃构成，且互相平行，均垂直于试样。每个电位接点与相应的电流接点之间的间距不小于试样断面周长的1.5倍）；温度计（最小刻度为0.1℃）；钢直尺（最小刻度为1mm）。（2）样品规格。一段长度约1.5米的电线。（3）样品预处理。样品两端去掉绝缘后放置20小时后检测（去除绝缘时应小心进行，防止损伤导体）。（4）试验环境。温度为15℃~25℃，空气湿度不大于85%。在试样放置和试验过程中，环境温度的变化应不超过1℃（温度计距离地面应不少于1m，距离墙面应不少于10cm，距离试样应不超过1m，且二者应大致在同一高度，并应避免受到热辐射和空气对流的影响）。（5）直流电阻测试仪清零校准。按“清零”键进入准备清零界面，在开始清零前请按正确的测试端短路方法连接测试夹，按“确定”开始清零。清零完毕后仪器返回测试状态。（6）测试条件。测试电流0.2A，环境温度20℃±1℃。（7）测量。每次测量用不同方向的电流分别对试样进行试验，试验结果取其平均值（每个样品正负电流需进行两次测量，试验结果取两次测量的平均值。测量数据和结果均保留三位小数。导体温度（环境温度）精确至小数点后一位数字）。（8）20℃时每 公里长度导体直流电阻值换算公式：公式中，R20为20℃时每公里长度导体直流电阻值(Ω/km)；Rt为t℃时L长电缆的导体直流电阻实测值(Ω)；t为测量时的导体温度（环境温度）(℃)；α20为导体材料20℃时的电阻温度系数，α20=0.00393(1/℃）；L为样品的测量长度(1.000m)。（9）测量数据：实心导体样品的六次测量数据见表1。根据测量数据，可得单次测量的实验标准偏差为： 。 2不确定度分析 2.1截面积 通常对于同一规格（标称截面积）铜导体，实测截面积越大，该铜导体直流电阻就越小，反之实测截面积越小，该铜导体的直流电阻就越大。在生产过程中，为了提高电线电缆铜导体的生产效率，生产人员经常凭着多年工作经验使用称重法来测试铜导体的截面积，从而判断该铜导体直流电阻。采用不同截面积试生产了３根３００ｍｍ２规格（标称截面积为３００ｍｍ２）的铜导体，并对其导体直流电阻进行了测试，测试结果如表２所示。可见，铜导体直流电阻受其截面积影响较大，且截面积越大，铜导体直流电阻就越小。因此，为确保铜导体直流电阻合格，必须按工艺标准要求的截面积生产铜导体。在生产过程中，生产人员可自行测试铜导体的截面积，只要生产的铜导体截面积不低于工艺标准要求，即可判定该导体直流电阻合格。 2.2评定标准不确定度 （1）由于读数不重复引起的标准不确定度分量uA按A类评定如下：===)()(RsRuuA0.000166667（2）由系统影响引入的测量不确定度分量u按B类评定如下：①QJ36S直流电阻测试仪的测量不准确引入的标准不确定度分量uB1。根据校准证书，QJ36S直流电阻测试仪相对标准 不确定度为urel=8.6×10-4（k=2）,6次测量的算术平均值R=1.722166667mΩ/m，其标准不确定度uB1为：②温度计的测量不准确引入的标准不确定度分量uB2。根据校准证书，0.1℃分度值的温度计扩展不确定度为U=0.3℃,假设温度t服从均匀分布，包含因子 =k3，其标准不确定度uB2为：③钢直尺的测量不准确引入的标准不确定度分量uB3。根据检定证书，长度1000mm，1mm 分度值的直尺最大允差为0.20mm，假设长度L服从均匀分布，包含因子=k3，其标准不确定度uB3为： 2.3电桥带来的不确定度 0.05级电桥最大量程为200mΩ时的基本误差极限±（0.1%Rx+ 0.02%Rm）Ω，此时的基本误差极限绝对值为0.0%Ri+0.02%Rm=63.64μΩ
直流电机电阻测量
直流电动机技术测定 THE TECHNICAL MENSURATION OF ASYNCHRONOUS ELECTROMOTOR 二、直流电动机的技术要求 THE TECHNICAL DEMAND OF DC-ELECTROMOTOR 1．温升性能 拖动提升机用的ZD系列直流电动机的环境温度不超过40，电动机各部分的最 高允许温升不得超过表规定。而滑动铀奉的晕高允许洱寞不超过80~C…滚动轴承的最高允许温度不超过站写，对于采用强迫通风的电动机，需要符合制造厂规定的通风技术要求 2．安全性能 直流电动机的安全性能是指绝缘性能，换向性能，振动容 差等。 1)绝缘性能 直流电动机在热态时绕组绝缘电阻的要求与交流异步电动机一样，但对于四极以上的直流电动机匝间绝缘强度试验的最高电压不应使相邻换向片间的平均电压超过24伏。 2)换向性能 直流电动机产生火花的原因是复杂的，不仅仅由于电磁原因，在很多情况下是由机械和化学等原因所引起的。发生火花是直流机换向性能不良的直接表现，当火花超过一定限度时，会妨碍电机正常运转。但是，也不必要求绝对没有火花，因为电刷下只有微弱的火花时，电机的正常工作不会受什么影响。 根据技术标准的规定，火花等级见表6-8。 直流电动机的换向性能要求当电动机运转在空载至满载的整个过程中，其火花应不大于１．5级。 对于ZD系列通过规定的过载电流时，应不大于２级。
对于 系列电动机，在发热情况下，电动机接近额定转速，额定电压，力Z2 矩过50％肘，历时十分钟，其火花不超过2级，此时电动机应不致损坏或发生有害变形，并无局部过热现象。 3)振动容差 对ZD系列电动机的容许振动值不超过表6-9的规定。 对于Z2系列电动机的振动(两倍振幅值)应不大于表6-10规定。 3．运转性能 电动机的运转性能是指电动机运转中对效率、速度调整率，电流过载倍数等技术参数的要求。 1)、电动机效率容差 系列电动机效率容差规定如下: 对于 Z2 用直接法测定效率时，为 ，最小为 (1-ρ) 用间接法测定效率时，额定功率在50千瓦及以下者为(1-ρ)。额定功率在50千瓦以上者为(1-ρ) ρ——电动机效率的保证值。 2)电动机的速度调整率 对于ZD系列电动机的速度调整率，其容差为保证值的±20％，但最少为±2％。 对Z2系列电动机，当负载由空载增加到满载时，其速度调 整率Δn％不超过表6-11规定。

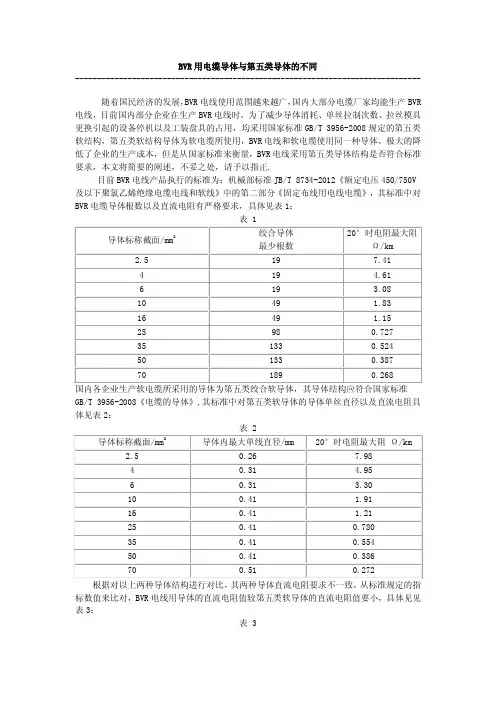

导体结构及直流电阻
导体直流电阻 Resistance of Conductor （摘自DINVDE0295， IEC60228和HD383） 铜导体普通线（?/km）铜导体镀锡线（?/km）焊接电缆（?/km） 标称截面积 mm2Class 1 and 2 Class 5 and 6 Class 1 and 2Class 5 and 6 铜导体普通线铜导体镀锡线 0.05 －～380 －～392 －－ 0.08 －～237 －～244 －－ 0.11 －～170 －～175 －－ 0.126 －～150 －～155 －－ 0.14 －～134 －～138 －－ 0.22 －～96 －～99 －－ 0.25 －～76 －～79 －－ 0.34 －～53 －～56 －－ 36.7 40.1 －－ 39.0 0.5 36.0 26.7 －－ 24.8 26.0 0.75 24.5 18.2 20.0 －－ 19.5 1.0 18.1 12.2 13.7 －－ 13.3 1.5 1 2.1 7.56 8.21 －－ 7.98 2.5 7.41 4.70 5.09 －－ 4.95 4.0 4.61 3.39 －－ 3.11 3.30 6.0 3.08 1.84 1.95 －－ 1.91 10.0 1.83 1.16 1.24 1.16 1.19 16.0 1.15 1.21 0.734 0.795 0.758 0.780 25.0 0.727 0.780 0.529 0.565 0.536 0.552 0.554 35.0 0.524 0.391 0.393 0.379 0.390 50.0 0.387 0.386 0.270 0.277 0.268 0.276 0.272 70.0 0.268 0.195 0.210 0.198 0.204 95.0 0.193 0.206 120.0 0.153 0.161 0.154 0.164 0.155 0.159 150.0 0.124 0.129 0.126 0.132 0.125 0.129 185.0 0.0991 0.106 0.100 0.108 0.102 0.105 240.0 0.0754 0.0801 0.0762 0.0817 －－ 0.0641 0.0607 0.0654 －－ 300.0 0.0601 0.0486 0.0475 0.0494 －－ 400.0 0.0470 这些数据摘自DIN VDE0295（等效于国际标准IEC60228和HD383），按照截面积0.5mm2开始，每束导体 的单线直径不允许超过列出的最大值（参考DIN VDE0295），因此要求导线的最大电阻不允许超过在20℃成 束导体的最大电阻值。

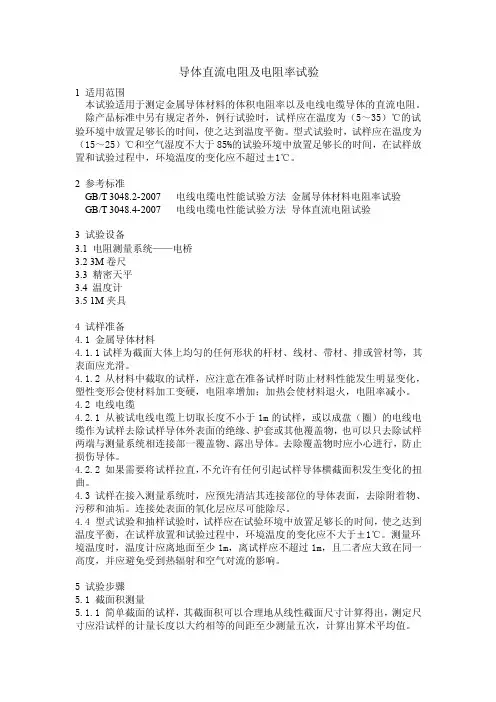

电线电缆导体直流电阻测量的误差分析
电线电缆导体直流电阻测量的误差分析 摘要：对于电线电缆产品，根据GB/T3048.4-2007标准要求和实际检测工作，对电线电缆中导体电阻项目的原理、实验过程、影响实验结果的因素及检测中应注意的事项进行探讨。 关键词：电线电缆;直流电阻;截面积;电流;温度 引言 在诸多电线电缆质量检验项目中，导体电阻是重要的检测项目之一。实际检测过程中往往由于忽略某些因素，导致测量结果的偏离。本文通过多年检测实践，分析对测量结果产生影响的因素并给出了相应的解决办法，与大家共同探讨。 1.概述 电线电缆直流电阻测量的依据是GB/T3048.4-2007《电线电缆电性能实验方法第4部分：导体直流电阻试验》。试验的方法如下：从被测电线电缆上按要求切取不小于1m的试样，去除试验导体外表的绝缘、护套或其他覆盖物，露出导体。在试样接入测量系统前，清洁其连接部位的导体表面，去除附着物和油污，连接处表面的氧化层尽可能除尽后，将导体试样固定在专用四端卡具上，双臂电桥的四个测试端与导体两端可靠连接后闭合直流电源开关，仪器完成预热后开始测量。调节电桥平衡。读取电桥读数，记录至少四位有效数字，关闭试验电源后准确测量卡具间被测导线的实际长度，记录环境温度，将测量结果换算到20℃时1km导体长度的电阻数值作为最终的报出值。 2.系统误差 一般情况下，我们检测的样品的导体电阻都远小于1Ω/m，通常采用双臂电桥和专用的四端测量卡具，再配合试样、标准电阻、检流计、变阻器、电流表、连接导线、开关、温度计等实验器材，组合成一个测量系统进行检测。不难看出，检测设备的精度、检定及校准是造成系统误差的主要原因。如何减少系统误差呢？我们应定期对检测设备进行检定和校准，以保证所有设备的精度都能满足检测的需要。使用双臂电桥时，标准电阻和试样间的导线电阻应明显小于标准电阻和试样的电阻。否则应采取适当的方法予以补偿，如导线补偿，使线圈和引线阻值比例达到足够平衡。对卡具的要求是每个电位接点与相应的电流接点之间的距离应不小于试样截面周长的1.5倍。 3.过程误差 过程误差我们也可以称之为方法误差，就是在整个测量过程中，由于方法使用不当，或测量程序出错为导致的误差。标准中，对导体电阻的检测做出了明确的规定。（一）取样。试样的制备很重要，涉及到试样表面处理、电流引入方式、
直流标准电阻通用技术规范
直流标准电阻通用技术规范
本规范对应的专用技术规范目录 直流标准电阻采购标准技术规范使用说明 1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。 2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后， 对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。 3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对"标准 参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。 4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。 5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。 6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1总则 (1) 1.1 一般规定 (1) 1.2投标人应提供的资格文件 (1) 1.3工作范围和进度要求 (1) 1.4技术资料 (1) 1.5标准和规范 (1) 1.6必须提交的技术数据和信息 (2) 2性能要求 (2) 3主要技术参数 (2) 4外观和结构要求 (2) 5验收及技术培训 (2) 6技术服务 (3) 附录A供货业绩.............................. 错误!未定义书签。 附录B仪器配置表............................ 错误!未定义书签。
电力系统基本公式
1、已知电缆电阻率，长度，横截面积，可求出电缆电阻 电缆电阻计算：根据电阻公式：R=ρ×l/s.其中ρ为电阻率,l为长度,s为横截面积.由此便可求铜导线得电阻.注意,电阻与温度也有关系,不过这里我们一般都认为是常温.故暂不考虑温度影响. 铜的电阻率ρ=0.01851Ω．mm2/m,这个是常数. 物体电阻公式：R=ρL/S 式中： R为物体的电阻（欧姆）； ρ为物质的电阻率，单位为欧姆米（Ω. mm2/m)。 L为长度，单位为米（m） S为截面积，单位为平方米（mm2） 这样距离是L(米)的单条线缆的电阻为 R（导线）=ρ*L /S 2、已知电缆电阻，供电电压，可求出电缆额定电流 电流计算公式I=U/R（I表示电流、U代表电压、R代表电阻） 已知导线电阻，供电电压，求导线额定电流--I（导线）=U（12V)/R（导线） 3、已知设备工作电流，电缆额定电流，可求出线路总电流 集中供电各设备为并联关系，并联电路总电流等于各支路电流之和 线路总电流I（总）=I（设备1）+I（设备N）+I（导线） 4、已知线路总电流，电缆电阻，可求出电缆压降 电压计算公式 U=IR 电线上的电压降等于电线中的电流与电线电阻的乘积 U（导线）=I（总）*R（导线） 5、推导电缆压降计算总公式 推导 U（导线）=I（总）*R（导线）=【I（设备1）+I（设备N）+I（导线）】*【ρ*L/S】 =【I（设备1）+I（设备N）+U（12V)/R（导线）】*【ρ*L/S】 ={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】 最后结论 U（导线）={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】 考虑供电构成回路，使用的是相同的线缆。对于两条电缆来说在线路中的电压损耗是 U（导线）=I（总）*R（导线），再乘以2就是实际压降。 声明：此计算仅限于直流供电，另外这只是一个工程计算，有一定误差。在计算的过程中要注意单位（量纲）问题。问清电缆厂家的产品准确的ρ值。
线圈电阻计算方法
计算电阻公式为：R 其中，为铜的电阻率，值为：17.24 * mm ( 0.01724 导线的横截面积。 1.导线长度的求法：方法有两种。第一种，估算： D2分别为内外径，K为不足一圈的长度 D1D2 2 D1=4.8mm , D2=24.4mm , K=0。 算得L=1467mm , E=45.8，贝U L 应该大于1421.1mm，而小于1512.8mm 第二种，精确计算： pl 设螺线的方程为r ——* ，式中，d代表相邻螺线间的距离，在本文中，指代间距( 2 和一半线宽(b, 8mil)之和(4mil+4mil=8mil=0.203mm ) L d 1 -.12 ln( 1 2)N K 则4 D N D M N M d d 式中，D N是外径，D M是开始时的内径。d也可表示为( [D N-D M) /2n 带入算得：L 0.122 -.12 ln( 2 250 1叽0 , L=1466.6mm 有结果看出，两者相差不大。对计算阻抗影响不大。 * m), L为导线长度，S为 *nD D2 式中n为圈数，D1、 其中，误差有：|E 由我们的线圈n=32 ,
2．计算铜线截面积 在PCB 工艺中，铜线为长方体，其厚度由敷铜时的参数决定，一般是1oz (盎司)敷铜，此时铜线厚度为35微米，相应的，若在制板时采用2oz 或者更厚的敷铜，则厚度倍增。 计算时假设是1oz敷铜，设计时导线宽度为8mil ( 0.2032mm)所以横截面积为 2 S=0.2032*0.035=0.00711 2mm 由此算得：R=17.24*1466.6/0.007112= ，大概3.55 欧姆 那么两个线圈串联电阻约为2*3.55=7.1 欧姆
模拟交直流标准电阻器开发
模拟交直流标准电阻器开发和用于 接地导通电阻测试仪检定的探讨 1 刘应增福建省上杭县电力公司2：赖振学福州亿森电力设备有公司 摘要：本文介绍了基于（CP2102）接口技术和智能电能表现仪的开发表现校仪的开发，结合了PDA、计算机及无线通信技术，使用Delphi、EVC开发工具，在Oracle 8i开发的关系型数据库基础上，设计开发了一种电能表现场校验与管理智能系统，实现了电力校表的无纸化工作和智能化管理。. 关键词：(CP2102) 电能表现场校验仪；测试智能系统 Abastract：This article introduced based on (CP2102) the system electrical energy performance school meter's development, unified PDA, the computer and the wireless communication technology, uses Delphi, the EVC development kit, in Oracle in the 8i development's relations database foundation, the design developed one kind of electrical energy table scene to verify and the management intelligent system, has realized the electric power dial gauge's paperless work and the intellectualized management. Key Words: (CP2102) electrical energy table scene verification meter; Test intelligent system Based on CP2102 technology electrical energy performance meter and intelligent system's development （4 Fuzhou ESEN Electic Equipment Co.,Ltd Lai Zhen xue Fuzhou 350013 ,china) 0、引言 接地导通电阻测试仪是用于测量交流电网供电设备（如家用电器，电动电热器具，医用电气设备及测量、控制和实验室用电器设备等）的可触及金属壳体与该设备引出的安全接地端之间导通电阻的测试仪器。近几年来，接地导通电阻测试仪已广泛用于各个行业，各计量部门也陆续开展了该项目的检定工作。本文从标准装置的本身和测量的重复性方面，对数字式接地导通电阻测试仪电阻示值检定的测量不确定度进行了分析和评定，供同行们参考。 1、概述 1.1 测量依据：JJG984—2004《接地导通电阻测试仪检定规程》1.2 检定条件：温度（23±5）℃，相对湿度40%-75% 1.3 测量装置：MJZ-60G型模拟交直流标准电阻器.
最新导线截面积、导体电阻检测
导线截面积、导体电 阻检测
一．目的 检测建筑外窗保温性能，指导检测人员按规程正确操作，确保检测结果科学、准确。 二．检测参数及执行标准 导线截面积、导体电阻 执行标准 GB50411-2007《建筑节能工程施工质量验收规范》 GB/T3048.4-2007《电线电缆电性能试验方法第4部分：导体直流电阻试验》 三．适用范围 适用于建筑低压配电系统的电缆、电线。 四．职责 检测员必须执行国家标准，按照作业指导书操作，边做试验，边做好记录，编制检测报告，并对数据负责。 五．样本大小及抽样方法 同厂家各种规格总数的10%，且不少于2个规格；每个规格送样三根,每根不少于1.2米。 六．仪器设备 直流电阻测试仪：型号：SB2230。 七．环境条件 试验在温度20℃±1℃，相对湿度小于85%的条件下进行。试验前将全部试样在该环境下放置一天以上。
八．试验步骤及数据处理 1、从被试电线电缆上切取长度不小于1.2米的试样，安装在电桥架上并拉直。 2、按仪器说明书连接好电路，接通电源预热60min 即可进行测量，直接读数x R 单位为Ω。 3、结果按下式计算： 20R =t x K R L 1000? 式中：20 R --20℃时每公里长度电阻值，单位为Ω/km ； x R --t ℃时L 长电缆的实测电阻值，单位为Ω； t K --测量环境温度为t ℃时的电阻温度校正系数； L --试样的长度为1m 。 在t ℃时测量导体电阻校正到20℃时的温度校正系数t K 4、导线截面积测定 现按测量直径的方法进行 如有2009新标准则按新标准做。 九．检验结果的判定 低压配电系统选择的电缆、电线截面不得低于设计值，截面和每芯导
直流电机电阻测量
THE TECHNICAL MENSURATION OF ASYNCHRONOUS ELECTROMOTOR 二、直流电动机的技术要求 THE TECHNICAL DEMAND OF DC-ELECTROMOTOR 1．温升性能 拖动提升机用的ZD系列直流电动机的环境温度不超过40 ，电动机各部分的最高允许温升不得超过表(6—7)规定。而滑动铀奉的晕高允许洱寞不超过80~C…滚动轴承的最高允许温度不超过站写，对于采用强迫通风的电动机，需要符合制造厂规定的通风技术要求 2．安全性能 直流电动机的安全性能是指绝缘性能，换向性能，振动容 差等。 1)绝缘性能 直流电动机在热态时绕组绝缘电阻的要求与交流异步电动机一样，但对于四极以上的直流电动机匝间绝缘强度试验的最高电压不应使相邻换向片间的平均电压超过24伏。 2)换向性能 直流电动机产生火花的原因是复杂的，不仅仅由于电磁原因，在很多情况下是由机械和化学等原因所引起的。发生火花是直流机换向性能不良的直接表现，当火花超过一定限度时，会妨碍电机正常运转。但是，也不必要求绝对没有火花，因为电刷下只有微弱的火花时，电机的正常工作不会受什么影响。
根据技术标准的规定，火花等级见表6-8。 直流电动机的换向性能要求当电动机运转在空载至满载的整个过程中，其火花应不大于１．5级。 对于ZD系列通过规定的过载电流时，应不大于２级。 系列电动机，在发热情况下，电动机接近额定转速，额定电压，力对于 Z2 矩过50％肘，历时十分钟，其火花不超过2级，此时电动机应不致损坏或发生有害变形，并无局部过热现象。 3)振动容差 对ZD系列电动机的容许振动值不超过表6-9的规定。 对于Z2系列电动机的振动(两倍振幅值)应不大于表6-10规定。 3．运转性能 电动机的运转性能是指电动机运转中对效率、速度调整率，电流过载倍数等技术参数的要求。 1)、电动机效率容差 如8-8 系列电动机效率容差规定如下: 对于 Z2 用直接法测定效率时，为 ，最小为 (1-ρ) 用间接法测定效率时，额定功率在50千瓦及以下者为(1-ρ)。额定功率在50千瓦以上者为(1-ρ)
电线电缆导体直流电阻测量误差分析
电线电缆导体直流电阻测量误差分析 在诸多电线电缆质量检验项目中，电线电缆导体电阻是重要的检测项目之一。实际检测过程中往往由于忽略某些因素，导致测量结果的偏离。对于电线电缆产品，根据GB/T3048.4-2007标准要求和实际检测工作，对电线电缆中电线电缆导体电阻项目的原理、实验过程、影响实验结果的因素及检测中应注意的事项进行分析。文章通过多年检测实践，分析对测量结果产生影响的因素并给出了相应的解决办法，与大家共同探讨。 标签：电线电缆；直流电阻；横截面积；电流；温度 1 概述 电线电缆直流电阻测量的依据是GB/T3048.4-2007《电线电缆电性能实验方法第4部分：导体直流电阻试验》。试验的方法如下：从被测电线电缆上按要求切取不小于1m的试样，去除试验导体外表的绝缘、护套或其他覆盖物，露出导体。在试样接入测量系统前，清洁其连接部位的导体表面，去除附着物和油污，连接处表面的氧化层尽可能除尽后，将导体试样固定在专用四端卡具上，双臂电桥的四个测试端与导体两端可靠连接后闭合直流电源开关，仪器完成预热后开始测量。调节电桥平衡。读取电桥读数，记录至少四位有效数字，关闭试验电源后准确测量卡具间被测导线的实际长度，记录环境温度，将测量结果换算到20℃时1km导体长度的电阻数值作为最终的报出值。 2 系统误差 一般情况下，我们检测的样品的电线电缆导体电阻都远小于1Ω/m，通常采用双臂电桥和专用的四端测量卡具，再配合试样、标准电阻、检流计、变阻器、电流表、连接导线、开关、温度计等实验器材，组合成一个测量系统进行检测。不难看出，检测设备的精度、检定及校准是造成系统误差的主要原因。如何减少系统误差呢？我们应定期对检测设备进行检定和校准，以保证所有设备的精度都能满足检测的需要。使用双臂电桥时，标准电阻和试样间的导线电阻应明显小于标准电阻和试样的电阻。否则应采取适当的方法予以补偿，如导线补偿，使线圈和引线阻值比例达到足够平衡。对卡具的要求是每个电位接点与相应的电流接点之间的距离应不小于试样截面周长的1.5倍。 3 过程误差 过程误差我们也可以称之为方法误差，就是在整个测量过程中，由于方法使用不当，或测量程序出错为导致的误差。标准中，对电线电缆导体电阻的检测做出了明确的规定。（1）取样。试样的制备很重要，涉及到试样表面处理、电流引入方式、卡具型式等。基本技术路线是减小绞合导体中因单线表面状况接触电阻的影响，使得每根单线中的分布电流均匀，以提高测量准确度。截取试样的长度应不小于1m，一边卡具之间的距离是1m，两个卡具20cm，所以我们一般取样
BZ3直流标准电阻技术指标
BZ3直流标准电阻技术指标 BZ3直流标准电阻，BZ3型、BZ3C型直流标准电阻亦称为实验室电阻器（单值电阻器）是电阻基本单位（欧姆）的度量器，产品具有精度高，温度系数小，稳定好等特点，是精密测量和计量检定部门的传递标准。 主要技术指标Specifications 外形尺寸Dimension:?110×140(mm)
87-1学生式电位差计 本仪器是按“中央广播电视大学生物物理组”所编写的“普通物理实验讲义”的要求而设计的。 可在实验室、车间现场和野外工作，能很方便地以补偿法原理，测量直流电压（或电动势）和对各种直流毫伏表及电子电位计进行刻度校正。如配备标准电阻、过渡电阻也能对直流电阻、电流进行测量。 主要技术性能： 1、测量范围：0.1mV~1.710V 2、准确度：0.2% 3、工作电源：2.8~3.2V 4、外型尺寸：326×226×80(mm) 5、质量：3kg UJ33D-1型、UJ33D-2型数字式直流电位差计是传统直流电位差计的更新换代产品。产品采用先进的数字化、智能化技术同传统工艺相结合，具有数字直读输出和测量电压值同时发生，
输出标准电压信号可带负载的特点便于直接校验各种低阻抗仪表。产品为便携式可内附工作电源，是工矿、车间、实验室或野外作业理想的测量仪器。 * 经转换后能测量直流电阻、电流、电功率及温度等。 * 可检测热电偶和传感器、变送器等一次仪表输出的毫伏信号。 * 可作为标准毫伏信号源直接校验各种变送器和数字式动圈式仪表。 * 带RS-232接口，可与计算机通信。 * 内附精密基准源，淘汰了会产生环境污染的标准电池，用户操作更方便可省却反复对标的麻烦。 UJ36a直流电位差计可在实验室、车间现场和野外工作，能很方便地以补偿法原理，测量直流电压（或电动势）和对各种直流毫伏表及电子电位计进行刻度校正。如配备标准电阻，过渡电阻，也能对直流电阻、电流进行测量。 可配合各种测量温度的热电偶，能快速而准确地检测温度，并能校验二次温度仪表，是热工测量上常备的测量工具。内附标准电池及晶体管放大指零仪。 UJ36a直流电位差计主要技术性能： 1、测量范围：10μV～230mV 2、准确度：0.1% 3、工作电源：1.5V（1号干电池4节）；9V（6F22型电池2节） 4、外型尺寸：284×230×160(mm) 5、质量：4.4kg UJ33A直流电位差计技术指标 UJ33A是精密携带式直流电位差计。仪器内附指零仪、基准电源，并可内装工作电池，不用外加附件便可进行测量。由于仪器具有体积小、重量轻、精度高。稳定性和可靠性好等特点，在工矿企业、大专院校、科研单位的实验室、车间及现场得到广泛应用。UJ33A型全部符合JB/T8611-1997《直流电位差计》行业标准。
常用导体电阻偏心度计算方法
各规格导体外径及线材偏心度计算 偏心度=最小厚度/平均厚度*100% 芯线平均厚度=（芯线外径-导体绞合外径）/2 绞合外径见上表。 外被平均厚度=（外被外径-屏蔽外径）/2 USB2.0编织线材屏蔽外径=芯线平均外径*2.3+0.1+4*编织丝单根外径 USB2.0缠绕线材屏蔽外径=芯线平均外径*23+0.1+2*缠绕丝单根外径 USB2.0铝箔线材屏蔽外径=芯线平均外径*2.3+0.1 导体规格 (AWG) 单支导体20℃ MAX. 绞合导体20℃ MAX. 我司常用导体 Ω/Kft Ω/Km Ω/Kft Ω/Km 规格 Ω/Kft Ω/Km 绞合外径 32 171.78 563.49 171.70 580.85 7/0.08 156.1 512.1 0.244mm 30 110.09 361.13 114.40 376.96 7/0.10 99.88 327.7 0.305mm 28 69.32 227.39 72.00 237.25 7/0.127 61.94 203.2 0.388mm 19/0.075 65.43 214.6 0.378mm 26 43.53 142.79 45.20 148.94 7/0.16 39.03 128 0.489mm 17/0.10 41.15 135 0.476mm 19/0.10 36.79 120.7 0.503mm 19/0.105 33.37 109.5 0.528mm 30/0.08 36.64 120 0.506mm 30/0.075 41.48 136 0.474mm 24 27.25 89.39 28.30 93.25 7/0.20 24.99 81.99 0.611mm 30/0.10 23.32 76.5 0.632mm 34/0.10 20.56 67.45 0.673mm 41/0.08 26.68 87.47 0.591mm 22 16.50 54.30 16.70 55.00 7/0.254 15.48 50.8 0.776mm 21 13.00 42.70 13.30 43.60 7/0.27 13.7 44.97 0.825mm 20 10.30 33.90 10.50 34.60 7/0.31 10.4 34.12 0.947mm 19 8.21 26.90 8.37 27.50 18 6.52 21.40 6.64 21.80 17 5.15 16.90 5.27 17.20 16 4.10 13.50 4.18 13.70
标准电阻器不确定度分析
直流电阻箱校准结果的不确定度分析报告 1 目的 本文是对直流电阻箱的校准进行不确定度分析，找出影响不确定度的因素，分析不确定度的来源，给出测量结果的不确定度，使它符合JJF1059-1999测量不确定度评定与表示和有关校准规程或校准方法的要求。 2 适用范围 适用常用直流电阻箱的校准不确定度分析。 3 引用文件 JJG 982-2003 《直流电阻箱检定规程》 JJF 1059-1999《测量不确定度评定与表示》 4 不确定度的分析 4.1 测量方法： 采用标准表法，直接用直流电阻电桥测量电阻箱的输出电阻，此时电阻箱输出电阻标称值与标准电阻表的示值的差值就是该电阻箱的电阻误差值。 数学模型：N X R R R -=? 式中：R ?—被校电阻箱的示值误差； R X —标准仪器的电阻示值； R N —被校电阻箱的标称值。 4.2 不确定度来源： 不确定度的来源主要有：被测表示值误差测量重复性，被校仪器分辨力导致的标准不确定度，标准装置误差，环境条件（温度、湿度、电源、电磁场）影响引起的误差。由于测量是在恒温实验室中进行，环境条件影响引起的误差可忽略不计。 4.3 不确定度分析： 由4.2可知，测量不确定度为被测表示值误差测量重复性引入的不确定度分量与仪表分辨力导致的标准不确定度，标准器引入的不确定度分量的合成，采用JJF1059-1999技术规范建议的合成方法公式如下： 2 2cB cA c u u k ku U +== 式中：U ：扩展不确定度； k ：覆盖因子；
u c ：合成标准不确定度； u cA ：A 类不确定度分量； u cB ：B 类不确定度分量。 4a.4 输入量R X 的不确定度评定： 输入量R X 的标准不确定度主要由对直流电阻箱的重复性测量所决定，用A 类方法进行评定。对被校直流电阻箱，在R X =0.01Ω点，连续测量10次，得到如下测量结果： 平均值：X R ＝0.0099602Ω 被校仪器的示值分散性，即实验标准偏差用下式计算： 1 )()(1 2 --= ∑=n x x x s n k k k 式中：)(k x s ：第k 次测量结果标准偏差 k x ：第k 次测量结果 n ：重复测量次数 x ：n 次测量结果的平均值 代入数据，试验标准偏差： )(k x s ＝0.0000022Ω 单次测量的标准偏差： u cA =0.0000022Ω 4a.5 输入量R N 的不确定度： 输入量R N 的标准不确定度主要是由标准装置的测量误差引入，标准装置在该测量点处的最大允许误差为0.2%，根据均匀分布原则，则由标准装置误差导致的不确定度为：
导体电阻计算
导体电阻计算 在长度为L，横截面为S的导体AB两端加电压U，经过时间t，从导体一端（设为A端）流出的（电荷）自由电子的电荷量为q；则：电流I=q/t，R=U/I。如果t保持不变，q越大则电阻越小。1、1 温度的影响从A端流出的自由电子是在电场力作用下做定向运动，并且运动的速率很小（约10-5m/s）；同时自由电子还要做杂乱无章（运动方向不确定）的热运动，其速率较大（常温下约105m/s），并且随着温度的升高热运动速率增大。由于自由电子热运动方向不确定，形成对定向运动的阻碍，并且这种阻碍作用随着温度变大而变大（热运动速率增大）。这样从A端流出的自由电子的总电荷量随温度升高而减少，即电阻变大。1、2 导体长度的影响如果在温度不变时，将AB的长度增加，自由电子定向运动通过导体的时间增加，自由电子的热运动对定向运动的影响也随之增加。从A端流出的自由电子总电荷量q 随着导体长度增加而减少，即R变大。1、3 导体横截面的影响如果在温度不变的条件下，将AB的横截面加倍时，从A端流出的自由电子数目是原来的两倍，所以当导体的横截面增加时，其电阻变小。1、4 材料的影响导体AB选择不同的材料时，其内部单位体积内自由电子数目越多，则从A端在相同时间内流出的自由电子数目也越多，其电阻也就越小。2、电阻率2、1 电阻率的定义电阻率（resistivity）是用来表示各种物质电阻特性的物理量。某种材
料制成的长1m、横截面积是1m2的在常温下（25℃时）导线的电阻，叫做这种材料的电阻率。2、2 电阻率的单位国际单位制中，电阻率的单位是欧姆米（Ωm或ohmm），常用单位是欧姆毫米和欧姆米。2、3 电阻率的计算公式电阻率的计算公式为：ρ=RS/L 式中：ρ为电阻率常用单位ΩmS为横截面积常用单位m2R为电阻值常用单位ΩL为导线的长度常用单位m3、导体电阻的计算（以铜为例）根据上面公式，则电阻计算公式为：R=ρL/S。以铜为例。铜电阻率（20℃时）为0、0185Ωmm2/m，也就是截面积为1平方毫米、长度为1米的铜导线电阻是0、0185Ω。不同温度下的电阻率会有些差别，电阻率温度系数是0、00393/℃。电阻率温度系数公式为：ρ=ρ0(1+a*t)式中：ρ在t℃时的电阻率Ρ0在0℃时的电阻率 t温度，单位为℃查表可得不同温度下铜的电阻率：0℃ 0、0165Ωmm2/m10℃ 0、0172Ωmm2/m20℃ 0、 0178Ωmm2/m（这个有点趋近真实值，但是还是有一点点偏大）30℃ 0、0185Ωmm2/m35℃ 0、0188Ωmm2/m40℃ 0、 0192Ωmm2/m50℃ 0、0200Ωmm2/m60℃ 0、0206Ωmm2/m70℃ 0、0212Ωmm2/m75℃ 0、0216Ωmm2/m80℃ 0、0219Ωmm2/m90℃ 0、0226Ωmm2/m100℃ 0、0233Ωmm2/m按照电阻率与电阻之间计算关系有：0度时：R(0)= ρL/S=0、0165*250/6=0、6875Ω30度时：R(30)= ρL/S=0、0185*250/6=0、7708Ω4、常用金属导体的电阻率几种金属导体在20℃时的电阻率（Ωm）：（1）银1、6510-8（2）铜1、7510-8（3）铝2、8310-8（4）钨5、4810-8（5）铁
