最新Beckhoff端子元件介绍汇总

B e c k h o f f端子元件

介绍

元件介绍

倍福模块：

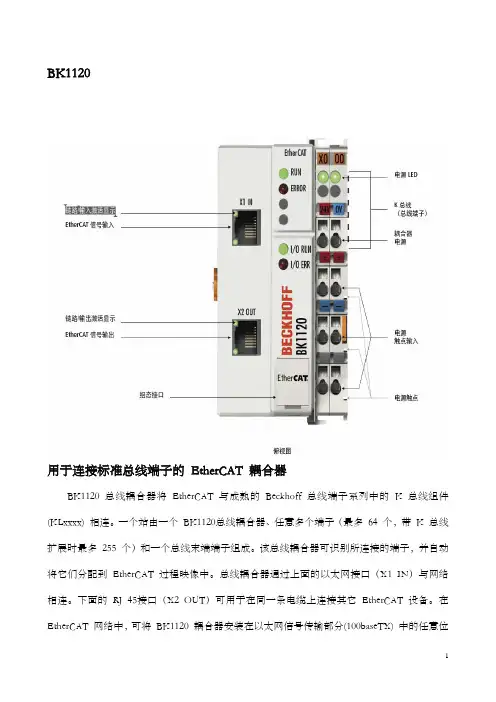

控制柜现在所用到的模块主要是：CPU 、DI 、 AI 、DO 端子及总线端子。CX1020-0xxx | 基本 CPU 模块

CX1020 基本 CPU 模块通过一个功能更为强大的 1GHz Intel? M CPU 对现有CX1000 系列产品进行了扩展。虽然具有更高的性能，该控制器却无需风扇或者其它旋转部件。除了 CPU 和芯片组之外，CX1020 模块还包含各种尺寸的主存储器，标配为 256MB 的 DDR RAM，它可以扩展为 512MB 或者 1GB。控制器从 CF 卡启动。

CX1020 的标准配置包括一个 64MB 的 CF 卡以及两个以太网 RJ 45 接口。这两个接口与一个内部交换机相连，用户可以在不使用额外以太网交换机的情况下创建线型拓扑结构。所有其它CX 系列产品组件都可以通过设备两侧的 PC104 接口进行连接。产品还提供了无源冷却模块。操作系统可以是 Windows CE 或嵌入版 Windows XP。TwinCAT 自动化软件把 CX1020 系统转化为功能强大的 PLC 和运动控制系统，可以在带有可视化功能或者不带可视化功能的情况下进行操作。与 CX1000 不同，CX1020 也可以通过 TwinCAT NC I 完成带插补的轴运动。

用户也可以在基本 CPU 模块中添加更多系统接口或者现场总线接口。CPU 模块需要一个

CX1100 型电源模块。CX1020 可以和所有 CX1500 系列现场总线模块以及 CX1000 系列的所有 CX1100 电源模块配套使用。CX1100-0004 电源模块在 CX1020 和 EtherCAT 端子之间提供了一个直接接口。CX1020，EtherCAT 和 TwinCAT 的组合能够使系统的周期和响应时间小于 1 微秒。

基本 CPU 模块的型号标识符按照如下方式导出：

CX1020-0000

处理器Intel? Celeron? M ULV，时钟频率 1 GHz

内部闪存64 MB CF卡

内部主存256 MB DDR RAM （可以扩展到 512MB，1G 字节）

接口 2 x RJ 45 （内部交换机）

诊断用 LED 显示1×电源诊断，2×局域网连接/功能诊断，1×WD 诊断，1×闪

存访问诊断

扩展插槽1×I+II 型 CF 卡插槽，带有弹出装置

时钟由由内部电池支持的时钟，用于时间和日期

操作系统微软公司的 Windows CE 或者嵌入版 Windows XP

控制软件TwinCAT PLC 实时系统，NC PTP 实时系统，NC I 实时系

统

系统总线16 位 ISA（标准 PC104 接口）

电源通过系统总线（通过 CX1100 电源模块）

最大功耗11W（包括 CX1000-N00x 系统接口）

尺寸 (W x H x D) 76 mm x 100 mm x 91 mm

近似重量550 g

工作温度0 °C ... +50°C

储藏温度-25 °C ... +85 °C

相对湿度95%，无冷凝

抗振动/抗冲击性能符合 EN 60068-2-6/EN 60068-2-27/29 标准

抗电磁及瞬时脉冲干扰/静电放

符合 EN 61000-6-2（ESD，脉冲）EN 61000-6-4 标准

电

防护等级IP 20

DI端子：

EL1004：

EL1004 数字量输入端子从现场级获得二进制控制信号，并把数据以电隔离的信号形式传输到更高层的自动化单元。数字量输入端子有一个 3 ms 输入滤波。EtherCAT 端子可通过一个LED 来显示其状态。

技术数据EL1004 | ES1004

输入点数 4

额定电压24 V DC (-15%/+20%)

信号电压 "0" -3 V ... 5 V (EN 61131-3, 类型 1)

信号电压 "1" 15 V ... 30 V (EN 61131-3, 类型 1)

输入滤波时间 3.0 ms

输入电流典型值 3 mA (EN 61131-3, 类型 1)

E 总线电流损耗典型值 30 mA/110 mA (参见技术文挡)

电气隔离500 V rms (E 总线/现场电压)

内部位宽 4 个输入

参数设置无地址或配置设置

重量50 g

工作温度0 °C ... +55 °C

储藏温度-25 °C ... +85 °C

相对湿度95 %, 无冷凝

抗振动/抗冲击能力符合 EN 60068-2-6/EN 60068-2-27/29

抗电磁及瞬时脉冲干扰/静电放电符合 EN 61000-6-2 (EN 50082)/EN 61000-6-4

(EN 50081)

防护等级IP 20

安装位置任意

插接式接线适用于所有的ESxxxx端子

KL1904 安全端子

4 通道数字量输入端子, TwinSAFE, 24 V DC

KL1904安全总线端子是用以连接传感器的数字量输入端子，可连接24 VDC备用辅助电源。KL1904有4个输入通道

技术参数KL1904

输入点数 4

协议TwinSAFE

状态显示8 个 LED 信号：4 个输入 LED，4 个诊断 LED

响应时间典型值 4ms（从 K-bus 读/向 K-bus 写）

输入/输出的过程映像 6 字节/ 6 字节

电源电压24 V DC (-15%/+20%)

重量50 g

环境温度0 °C ... +55 °C (工作温度) , -25 °C ... +70 °C (运输/储藏温度) 防污染等级 2

气候等级 EN60721-3-3 3K3

抗电气干扰EN 61000-6-2/EN 61000-6-4

抗振动/抗冲击性能EN 60068-2-6/EN 60068-2-27/29

安装位置水平

防护等级IP 20

DO端子

KL2404&2424

KL2404 和KL2424 数字量输出端子连接与执行器电气隔离的二进制 24 V 控制信号。每个总线端子含 4 个通道，每个通道都有一个 LED 指示其信号状态。 KL2404 和 KL2424 有不同的最大输出电流。另外，4 通道总线端子可以直接连接四个 2 线制执行器，提供四个接地。

技术参数KL2404 | KS2404 KL2424 | KS2424 输出点数 4

额定负载电压24 V DC (-15%/+20%)

负载类型电阻性负载，电感式负载，灯类负载

最大输出电流（每通道）0.5 A

(短路保护) 2 A

(短路保护)

最大短路电压0.7 ... 1.7 A 9 ... 20 A, 典型 13 A K-bus 电流消耗典型值 9 mA

负载电压电流损耗典型值 30 mA

反向电压保护有

电气隔离500 V rms (K-bus/现场电位)

过程映像中的位宽 4 个输出位

配置无地址或通过配置设定

重量70 g

工作温度0 °C ... +55 °C

储藏温度-25 °C ... +85 °C

相对湿度95%, 无凝结

抗振动/抗冲击性能符合 EN 60068-2-6/EN 60068-2-27/29

抗电磁及瞬时脉冲干扰/静电放电符合 EN 61000-6-2 (EN 50082)/ EN 61000-6-4 (EN 50081)

防护等级/安装位置IP 20/可变

可插拔接线适用于所有KSxxxx总线端子模块

KL2904:

KL2904 安全总线端子是4通道的数字量输出端子，可连接 24V DC 的执行器，最大输出电流总和为 2A。如果总线端子检测到故障，则自动切断输出（急停）。

技术参数KL2904

输出点数 4

协议TwinSAFE

状态显示8个LED信号：4个输出LED，4个诊断LED

故障相应时间< 看门狗时间 (5 - 100 ms)

输入/输出的过程映像 6 字节 / 6 字节

电源电压24 V DC (-15%/+20%)

每通道的最大输出电流0.5 A

重量100 g

环境温度0 °C ... +55 °C (工作温度) , -25 °C ... +70 °C (运输/储藏温度) 防污染等级 2

气候等级 EN 60721-3-3 3K3

抗电气干扰EN 61000-6-2/EN 61000-6-4

抗振动/抗冲击性能EN 60068-2-6/EN 60068-2-27/29

安装位置水平

防护等级IP 20

KL6904TwinSAFE 逻辑总线端子

TwinSAFE 网络可以连接1024个TwinSAFE 设备。一个KL6904 TwinSAFE 逻辑总线端子可

建立31个连接(TwinSAFE 连接)。一个网络中可以有多个逻辑端子。KL6904 总线端子能够执

行认证的安全功能，这些安全功能应该根据需要进行组态，例如紧停功能块，安全门监测等可

以很方便地选择和连接。所有功能块可以自由连接，也可进行“与”、“或”等逻辑运算。所需的功能块通过TwinCAT 系统管理器组态，并通过现场总线下载到 KL6904 逻辑端子中。TwinSAFE 逻辑端子有四个的本地安全输出，因此只需 KL1904 和 KL6904 这两个端子就可以实现安全应用。KL6904 符合 IEC 61508 SIL 3 和 EN 954 Cat.4 标准。

技术参数KL6904

接线端子冷压端头接线端子标准接线端子规格 (26)
