Cadence Capture输出带属性的PDF原理图设置步骤
Cadence Capture 输出带属性的PDF 原理图设置步骤
作者：Myedacn 2016-01-06
1.准备工作
需要安装两个工具，一个是虚拟打印机，一个是脚本运行工具
1.1虚拟打印机安装
官方推荐Adobe Acrobat ，但是这个是需要购买授权的，所以推荐安装免费开源的工具PDFCreator ，可以从网上下载到该工具。https://www.360docs.net/doc/1411445280.html,/可以下载到最新版本的软件。
按照提示进行安装，安装完成后，可以看到打印机列表里面多了一个虚拟打印机
记住这个打印机的名称，后面会用到。1.2安装脚本运行工具基于Adobe 、PostScript 及可移植文档格式（PDF ）的页面描述语言等而编译成的免费软件GhostScript 可以在官网下载到最新版本https://www.360docs.net/doc/1411445280.html,/按照提示进行安装，安装完成后记住安装路径，比如：C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe 后面会用到。2.修改配置文件
打开Cadence Capture 安装目录，比如：
C:\Cadence\SPB_16.6\tools\capture\tclscripts\capUtils 找到文件：capPdfUtil.tcl 用文本编辑器打开此文件：
找到以下位置进行修改：
set ::capPdfUtil::mPSDriver "PDFCreator "
把默认的Adobe 打印机修改为PDFCreator
修改打印机安装程序位置，红色字体位置所示
set ::capPdfUtil::mPSToPDFConverterList {
{
"PDFCreator "
{{C:\Program Files\PDFCreator\PDFCreator.exe }/N /q /o M y e d a c n 出品
$::capPdfUtil::mPdfFilePath $::capPdfUtil::mPSFilePath}
}
{
"Ghostscript /equivalent"
{{C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe }-sDEVICE=pdfwrite
-sOutputFile=$::capPdfUtil::mPdfFilePath -dBATCH -dNOPAUSE $::capPdfUtil::mPSFilePath}
}
修改完成后，保存文件，启动Capture 。
3.打印设置
打开Accessories 菜单中的Cadence TCL/Tk Utilities ->Utilities...
M y e d a c n 出品
选择PDF Export ，点击Lunch 。可以修改Output PDF File 中的内容，配置打印参数包括纸张方向，大小等等。M y e d a c n 出品
设置完成后，选择Ghost Script ，点击OK 就可以看到程序开始运行，导出PDF ，打开导出后的PDF ，可以看到如下所示：M y e d a c n 出品
用鼠标点击器件，可以看到器件的相关属性：
这样就可以看到和Concept HDL 原理图导出的PDF 一样的属性了。M y e d a c n 出品
AD10 pcb绘制 原理图技巧
AD10 PCB绘制 1、先绘制原理图~ 网络报表~ pcb布局~ 布线~ 检查~ 手工调整 2、新建pcb文件 a、文件~ 新建pcb b、File ~ pcb board wizard，当然还有pcb模板（pcb templates）,原理图、工程文件可类似创建 3、在pcb界面，去掉白色外围，右键~ options ~ board options 显示页面选项 4、pcb ~ board insight ,微距放大，看到局部信息，可封装编辑 5、选择网络，edit ~ select ~ net ，点击元件即可显示该元件 所在网络 6、Edit ~ change 改变元器件属性 7、Edit ~Slice tracks 切割线
8、View Flip board 水平翻转pcb板，顶层与底层翻转 9、Edit ~ align 对齐操作 10、Edit ~ origin 设置参考点 11、Edit ~ jump 跳转 12、Edit ~ find similar objects 查找相似元件，统一修改封装 13、Edit ~ refresh 更新 14、Pcb ~ 3D可视化三个角度查看pcb板 15、View ~ toggle units ，切换单位英制~米制 16、Design ~ rules 规则设计pcb规则 17、Design ~ board shape pcb 板外形设计 a、redefine board shape 重新定义pcb的外形 b、move board shape 移动pcb板 18、Design ~ layer stack manger 层堆积管理器 19、board ~ layers Pcb 板的管理设计 20、生产pcb 元件库，design ~ make pcb library ，生产pcb元 件库 21、Tool ~ design rule check ，设计规则检查，对pcb板进行检 查 22、Tool ~ Browse violations ,浏览规则检查 23、Tool ~ manage 3 D bodies…. 管理3D模型 24、Tool ~ un-route 拆除布线，或者网络 25、Tool ~ density map 图密度查看pcb布线密度

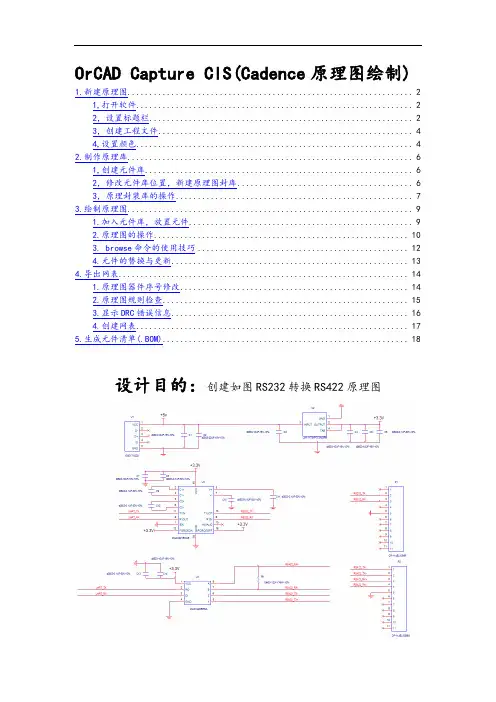

OrCAD Capture CIS Cadence原理图绘制
