总传热系数的测定 附最全思考题
聊城大学实验报告
课题名称：化工原理实验
实验名称：总传热系数的测定
姓名：元险成绩：
学号：1989 班级：
实验日期：2011-9-18
实验内容：测定套管换热器中水—水物系在常用流速范围内的总传热系数K，分析强化传热效果的途径。
总传热系数的测定
一、实验目的
1.了解换热器的结构，掌握换热器的操作方法。
2.掌握换热器总传热系数K 的测定方法。
3.了解流体的流量和流向不同对总传热系数的影响
二、基本原理
在工业生产中，要完成加热或冷却任务，一般是通过换热器来实现的，即换热器必须在单位时间内完成传送一定的热量以满足工艺要求。换热器性能指标之一是传热系数K 。通过对这一指标的实际测定，可对换热器操作、选用、及改进提供依据。
传热系数K 值的测定可根据热量恒算式及传热速率方程式联立求解。
传热速率方程式：
Q =kS ?t m （1）
通过换热器所传递的热量可由热量恒算式计算，即
Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1）＋Q 损 （2）
若实验设备保温良好，Q 损可忽略不计，所以
Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1） （3）
式中，Q 为单位时间的传热量，W ；K 为总传热系数，W/(m 2·℃)；?t m 为传热对数平均温度差，℃；S 为传热面积（这里基于外表面积），m 2；W h ,W c 为热、冷流体的质量流量，kg/s ；C ph ,C pc 为热、冷流体的平均定压比热，J/(kg ·℃)；T 1,T 2为热流体的进出口温度，℃；t 1,t 2为冷流体的进出口温度，℃。
?tm 为换热器两端温度差的对数平均值，即
12
1
2ln t t t t t m ???-?=?
（4） 当212≤??t t 时，可以用算术平均温度差(2
12t t ?+?)代替对数平均温度差。由上式所计算出口的传热系数K 为测量值K 测。
传热系数的计算值K 计可用下式进行计算：
∑+++=S i R K λδαα11
10计
（5）
式中，α0为换热器管外侧流体对流传热系数，W/(m 2·℃)；αi 为换热器管内侧流体对流传热系数，W/(m 2·℃)；δ为管壁厚度，m ；λ——管壁的导热系数，W/(m 2·℃)；R S 为污垢热阻，m 2·℃/W 。
当管壁和垢层的热阻可以忽略不计时，上式可简化成：
i
i i K αααααα+=+=00011
1计
（6）
三、实验装置及流程
1．实验流程
本实验装置为一套管换热器，采用冷水—热水系统，流程如图所示。冷水经转子流量计计量后进入换热器的冷水流道，进行热交换后排入地沟。热水槽中的水被加热到预定温度后，由管道泵送至流量计计量，再进入换热器的热水流道，进行热交换后返回热水槽循环使用。在冷热水进、出口处都分别装有铜电阻测量温度。
实验装置设有逆流和并流两种流程，通过换向阀门改变冷水的流向，进而测得两流体逆流或并流流动时的总传热系数。
2．主要设备仪表规格
（1）套管换热器：内管为紫铜管，管径d o=6mm ；换热管长度l =1.075m ；
（2）测温装置：Cu50型铜电阻配以数字温度显示仪；
（3）热水发生器：f219×6mm ，材质为不锈钢；加热器功率：1kW ，由智能程序控温仪控制并显示其中温度；
（4）流量计：LZB —15转子流量计，范围：0～160L/h ；LZB —25转子流量计，范围：0～400L/h 。
总传热系数测定装置仿真界面
四、实验步骤
1．熟悉流程、管线，检查各阀门的开启位置，熟悉各阀门的作用。
2．将热水发生器水位约维持在其高度的2/3，把换向阀门组调配为逆流。
3．打开总电源开关，通过智能程序控温仪设定加热器温度，通电加热并启动管道泵，开启热水调节阀调节热水流量为定值。
4．当热水发生器温度接近设定值时开启冷水离心泵和出口阀，调节冷水阀使冷水流量为定值。实验过程中注意开启冷水槽上水阀勿使槽内水位下降太多。
5．待冷、热水温度稳定后，记录冷、热水的进出口温度。
6．调节冷水阀，改变冷水流量，测取6个数据。注意，每次流量改变后，须有一定的稳定时间，待有关参数都稳定后，再记录数据。
7．把换向阀门组调配为并流，调节冷水阀，改变冷水流量，待温度稳定后记录有关参数。
8．实验结束后，关闭调节阀门，关闭热水泵的电源开关并关闭冷水离心泵出口阀及离心泵，最后关闭总电源。
五、实验报告
1．整理原始数据记录表，将有关数据整理在数据处理表中。
2．列出实验结果，写出典型数据的计算过程，分析和讨论实验现象。
解：
（1）逆流
T 1=38.8℃，T 2=36.6℃，t 1=20.5℃，t 2=27.2℃
△t 1=T 1-t 2=38.8℃-27.2℃=11.6℃，△t 2=T 2-t 1=36.6℃-20.5℃=16.1℃ 2720.01.166.1121π==??t t ，℃逆85.132
1.166.11221=+=?+?=?t t t m 并流
T 1=40.3℃，T 2=38.6℃，t 1=21.4℃，t 2=28.2℃
△t 1=T 1-t 1=40.3℃-21.4℃=18.9℃，△t 2=T 2-t 2=38.6℃-28.2℃=10.4℃ 282.10.41.91821π==??t t ，℃并5.6142
.410.918221=+=?+?=?t t t m （2）热负荷 水q m2=120L/h=119.76kg/h ，c p2=4.183×103J/（kg ·℃），t 1逆=20.5℃，t 2逆=27.2℃，t 1并=21.4℃，t 2并=28.2℃
Q 逆=q m2c p2（t 2逆-t 1逆）=119.76/3600×4.183×103×（27.2-20.5）=932.335W Q 并=q m2c p2（t 2并-t 1并）=119.76/3600×4.183×103×（28.2-21.4）=946.250W
（3）A=2.016903×10-2m 2
℃）（逆逆逆·/6.73335
.8131016903.0235.393222m W t A Q k m =??=?=- ℃）（并并
并·/02.43254.611016903.0250.294622m W t A Q k m =??=?=
- 六、思考题
1．影响传热系数K 的因素有哪些？
答：传热系数的计算值K 计可用下式进行计算：
∑+++=S i R K λδαα11
10计
（5）
式中，α0为换热器管外侧流体对流传热系数，W/(m 2·℃)；αi 为换热器管内侧流体对流传热系数，W/(m 2·℃)；δ为管壁厚度，m ；λ——管壁的导热系数，W/(m 2·℃)；R S 为污垢热阻，m 2·℃/W 。
2．在实验中哪些因素影响实验的稳定性？
答：换热器管外侧流体对流传热系数α0、换热器管内侧流体对流传热系数αi、管壁厚度δ、管壁的导热系数λ、污垢热阻R S。
3．根据实验结果分析如何强化传热？
答：蒸汽冷凝时的对流传热强化措施
目的：减少冷凝液膜的厚度
水平管束：减少垂直方向上管数，采用错列；
垂直板或管：开纵向沟槽，或在壁外装金属丝。
液体沸腾时的对流传热强化措施
表面粗糙化：将表面腐蚀，烧结金属粒；加表面活性剂（乙醇、丙酮等）
传热系数计算方法
第四章循环流化床锅炉炉内传热计算 循环流化床锅炉炉膛中的传热是一个复杂的过程，传热系数的计算精度直接影响了受热面设计时的布置数量，从而影响锅炉的实际出力、蒸汽参数和燃烧温度。正确计算燃烧室受热面传热系数是循环流化床锅炉设计的关键之一，也是区别于煤粉炉的重要方面。 随着循环流化床燃烧技术的日益成熟，有关循环流化床锅炉的炉膛传热计算思想和方法的研究也在迅速发展。许多著名的循环流化床制造公司和研究部门在此方面也做了大量的工作，有的已经形成商业化产品使用的设计导则。 但由于技术保密的原因，目前国内外还没有公开的可以用于工程使用的循环流化床锅炉炉膛传热计算方法，因此对它的研究具有重要的学术价值和实践意义。 清华大学对CFB锅炉炉膛传热作了深入的研究，长江动力公司、华中理工大学、浙江大学等单位也对CFB锅炉炉膛中的传热过程进行了有益的探索。根据已公开发表的文献报导，考虑工程上的方便和可行，本章根椐清华大学提出的方法，进一步分析整理，作为我们研究的基础。为了了解CFB锅炉传热计算发展过程，也参看了巴苏的传热理论和计算方法，浙江大学和华中理工大学的传热计算与巴苏的相近似。 4.1 清华的传热理论及计算方法 4.1.1 循环流化床传热分析 CFB锅炉与煤粉锅炉的显著不同是CFB锅炉中的物料(包括煤灰、脱硫添加剂等)浓度C p 大大高于煤粉炉，而且炉内各处的浓度也不一样，它对炉内传热起着重要作用。为此首先需要计算出炉膛出口处的物料浓度C p，此处浓度可由外循环倍率求出。而炉膛不同高度的物料浓度则由内循环流率决定，它沿炉膛高度是逐渐变化的，底部高、上部低。近壁区贴壁下降流的温度比中心区温度低的趋势，使边壁下降流减少了辐射换热系数；水平截面方向上的横向搅混形成良好的近壁区物料与中心区物料的质交换，同时近壁区与中心区的对流和辐射的热交换使截面方向的温度趋于一致，综合作用的结果近壁区物料向壁面的辐射加强，总辐射换热系数明显提高。在计算水冷壁、双面水冷壁、屏式过热器和屏式再热器时需采用不同的计算式。物料浓度C p对辐射传热和对流传热都有显著影响。燃烧室的平均温度是床对受热面换热系数的另一个重要影响因素。床温的升高增加了烟气辐射换热并提高烟气的导热系数。虽然粒径的减小会提高颗粒对受热面的对流换热系数，在循环流化床锅炉条件下，燃烧室内部的物料颗粒粒径变化较小，在较小范围内的粒径变化时换热系数的变化不大，在进行满负荷传热计算时可以忽略，但在低负荷传热计算时，应该考虑小的颗粒有提高传热系数的能力。 炉内受热面的结构尺寸，如鳍片的净宽度、厚度等，对平均换热系数的影响也是非常明显的。鳍片宽度对物料颗粒的团聚产生影响；另一方面，宽度与扩展受热面的利用系数有关。根
传热系数与给热系数
传热系数K 和给热系数α的测定 一. 实验目的 1. 了解间壁式传热元件的研究和给热系数测定的实验组织方法； 2. 掌握借助于热电偶测量壁温的方法； 3. 学会给热系数测定的试验数据处理方法； 4. 了解影响给热系数的因素和强化传热的途径。 二. 基本原理 １．传热系数K 的理论研究 在工业生产和科学研究中经常采用间壁式换热装置 来达到物料的冷却和加热。这种传热过程系冷、热流 体通过固体壁面进行热量交换。它是由热流体对固体 壁面的 对流给热，固体壁面的热传导和固体对冷流体的对 流给热三个传热过程所组成。如图1所示。 由传热速率方程知，单位时间所传递的热量 Q=()t T KA - （1） 而对流给热所传递的热量，对于冷、热流体均可由牛顿冷却定律表示 Q=()1w h h t T A -α （2） 或 Q=()t t A w c c -2α （3） 对固体壁面由热传导所传递的热量，则由傅立叶定律表示为 Q ()21w w m t t A -?=δ λ （4） 由热量平衡和忽略热损失，可将（2）、（3）、（4）式写成如下等式 Q=KA t T A t t A t t A t T c c w m w w h h w 1 112211-=-=-=-αλδα （5）所以 c c m h h A A A K αλδα111 ++= （6） ()22222111111,,,,,,,,,,,,u c u c d f K p p λμρδλλμρ=＝()5,2,6f （7） 图1传热过程示意图
从上式可知，除固体的导热系数和壁厚对传热过程的传热性能有影响外，影响传热过程的参数还有12个，这不利于对传热过程作整体研究。根据因次分析方法和π定理，热量传递范畴基本因次有四个：[L],[M],[T],[t] ,壁面的导热热阻与对流给热热阻相比可以忽略 K ≈()21,ααf （8） 要研究上式的因果关系，尚有π=13-4=9个无因次数群，即由正交网络法每个水平变化10次，实验工作量将有108次实验，为了解决如此无法想象的实验工作量，过程分解和过程合成法由此诞生。该方法的基本处理过程是将(7)式研究的对象分解成两个子过程如(8)式所示，分别对21,αα进行研究，之后再将21,αα合并，总体分析对K 的影响，这有利于了解影响传热系数的因素和强化传热的途径。 当1α＞＞2α时，2α≈K ，反之当1α＜＜2α时，1α≈K 。欲提高K 设法强化给热系数小的一侧α，由于设备结构和流体已定，从(9)式可知，只要温度变化不大，1α只随1u 而变， ()1111111,,,,,λμραp c u d f = (9) 改变1u 的简单方法是改变阀门的开度，这就是实验研究的操作变量。同时它提示了欲提高K 只要强化α小的那侧流体的u 。而流体u 的提高有两种方法： （１）增加流体的流量； （２）在流体通道中设置绕流内构件，导致强化给热系数。 由(9)式，π定理告诉我们，π=７－４＝３个无因次数群，即： ()1111111,,,,,λμραp c u d f = ? ???? ??=λμμ ρλαp c du f d , (10) 经无因次处理，得： c b o a Nu Pr Re = (11) 如果温度对流体特性影响不大的系统，并且温度变化范围不大，则式(11)可改写为：b a Nu Re = 式中：c o a a Pr =。 ２．传热系数K 和α的实验测定

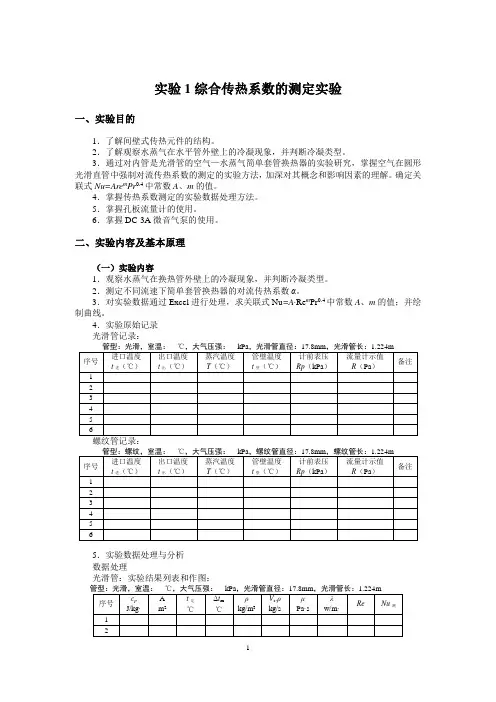

综合传热系数的测定实验
实验1综合传热系数的测定实验 一、实验目的 1．了解间壁式传热元件的结构。 2．了解观察水蒸气在水平管外壁上的冷凝现象，并判断冷凝类型。 3．通过对内管是光滑管的空气—水蒸气简单套管换热器的实验研究，掌握空气在圆形光滑直管中强制对流传热系数的测定的实验方法，加深对其概念和影响因素的理解。确定关联式Nu=Are m Pr0.4中常数A、m的值。 4．掌握传热系数测定的实验数据处理方法。 5．掌握孔板流量计的使用。 6．掌握DC-3A微音气泵的使用。 二、实验内容及基本原理 （一）实验内容 1．观察水蒸气在换热管外壁上的冷凝现象，并判断冷凝类型。 2．测定不同流速下简单套管换热器的对流传热系数α。 3．对实验数据通过Excel进行处理，求关联式Nu=A·Re m Pr0.4中常数A、m的值；并绘制曲线。 4．实验原始记录 光滑管记录： 5．实验数据处理与分析 数据处理 光滑管：实验结果列表和作图：
（二）实验原理 1．准数方程 空气在圆形直管中作湍流流动的给热准数方程： ），，，d l Gr f Nu Pr (Re 1= （1-1） 式中 l —为管长，m ； d —为管径，m ； 强制对流时，G r 可忽略；对气体而言，原子数相同（如单原子、双原子…）的气体Pr 为一常数，当50>d l 其影响亦可忽略，故上式可写为： (Re)f N u = （1-2） 一般可写成 m u A N Re = （1-3） 其中A 为常数，λ αd Nu = ， μρdu =Re 。 2．准数方程中各参数的测定和计算 （1）α值的计算：空气传热膜系数α可以通过测定总传热系数（K ）进行测取。K 与α有下列关系： 2 1 11αλδα+ +=s K （1-4） 因管壁很薄，可将圆壁看成平壁。 这里因是空气，故不计污垢热阻，上式中s λδ为黄铜管壁热传导的热阻，壁厚0.001米， 黄铜导热系数λs =377(W/m·k)， 故δ/λs =2.7×10-6 ；1/α2为蒸气冷凝膜的热阻，α2=2×104 ，故 1/α2=5×10-5，空气传热膜系数α在100上下，热阻1/α=1×10-2 ，对比之下，上述两项热阻均可忽略，即K ≈α。 其测定方法可用牛顿冷却定律进行： m t S K Q ???= （1-5） ()进出t t c V Q p s -ρ= （1-6） m p s t S t t c V K ??= ≈) -(进出ρα （1-7） 式中：V s —空气体积流量，m 3/s （由流量计测取） ρ—流经流量计处的空气密度，kg/m 3；
换热器传热系数测定汇总
化 工 实 验 报 告 姓名： 学号： 报告成绩： 课程名称 化工原理实验 实验名称 换热器传热系数的测定实验 班级名称 组 长 同组者 指导教师 实验日期 教师对报告的校正意见 一、 实验目的 1、了解传气—汽对流热的基本理论，掌握套管换热器的操作方法。 2、掌握对流传热系数 α i 测定方法，加深对其概念和影响因素的理解。 3、应用线性回归分析方法，确定关联式 4 .0Pr Re i m A Nu = 中常数 A 、m 的值。 4、了解强化换热的基本方式，确定传热强化比 0/Nu Nu 。 二、 实验内容与要求 1、测定不同空气流速下普通套管换热器的对流传热系数 α i 。 2、不同空气流速下强化套管换热器的对流传热系数 α i 。 3、分别求普通管、强化管换热器准数关联式4 .0Pr Re i m A Nu =中常数 A 、m 的值。 4、根据准数关联式4 .0Pr Re i m A Nu =,计算同一流量下的传热强化比 0/Nu Nu 。 5、分别求取普通套管换热器、强化套管换热器的总传热系数 0K 。 三、 实验原理 1 、对流传热系数i α的测定： i m i i S t Q ?= α （5-1） 式中：i α—管内流体对流传热系数，w/（m 2·℃）； Q i —管内传热速率，w ； 3600 t C V Q m p m i ????= ρ （5-2） 式中：V —空气流过测量段上平均体积，m 3/h ； m P —测量段上空气的平均密度，kg/m ； i S —管内传热面积， m ； 1 页
Re Pr 4 .0-Nu m Cp —测量段上空气的平均比热，J/（kg.g ）； m t ?—管内流体空气与管内壁面的平均温度差，℃。 ()() 2 121m ln t t T t T t T t T S S w w -----= ? （5-3） 当 2>1t ? / 2t ? >0.5 时，可简化为 2 2 1t t T t W m +- =? （5-4） 式中：1t ，2t —冷流体（空气）的入口、出口温度，℃； Tw — 壁面平均温度，℃。 2、对流传热系数准数关联式的实验确定： 流体在管内作强制对流时，处于被加热状态，准数关联式的形式为： n i m i A Nu Pr Re = （5-5） 其中，传热准数：i i i i d Nu λ α= （5-6） 雷诺准数： i i i i i u d μ ρ= Re （5-7） 其中：u-测量段上空气的平均流速：3600?= F V u （5-8） 普朗特准数： i i pi i c λ μ= Pr （5-9） 对于管内被加热的空气，普朗特准数i Pr 变化不大，可认为是常数，关联式简化为： 4.0Pr Re i m i A Nu i = （5-10） 通过实验确定不同流量下的i Re 与i Nu 。 3、关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 的确定： 以 4 .0Pr Nu 纵坐标，Re 为横坐标，在对数坐标上绘 关系，作图、回归得到准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 同理得到强化管准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 4、强化比的确定 2 页
总传热系数的测定 附最全思考题
聊城大学实验报告 课题名称：化工原理实验 实验名称：总传热系数的测定 姓名：元险成绩： 学号：1989 班级： 实验日期：2011-9-18 实验内容：测定套管换热器中水—水物系在常用流速范围内的总传热系数K，分析强化传热效果的途径。
总传热系数的测定 一、实验目的 1.了解换热器的结构，掌握换热器的操作方法。 2.掌握换热器总传热系数K 的测定方法。 3.了解流体的流量和流向不同对总传热系数的影响 二、基本原理 在工业生产中，要完成加热或冷却任务，一般是通过换热器来实现的，即换热器必须在单位时间内完成传送一定的热量以满足工艺要求。换热器性能指标之一是传热系数K 。通过对这一指标的实际测定，可对换热器操作、选用、及改进提供依据。 传热系数K 值的测定可根据热量恒算式及传热速率方程式联立求解。 传热速率方程式： Q =kS ?t m （1） 通过换热器所传递的热量可由热量恒算式计算，即 Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1）＋Q 损 （2） 若实验设备保温良好，Q 损可忽略不计，所以 Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1） （3） 式中，Q 为单位时间的传热量，W ；K 为总传热系数，W/(m 2·℃)；?t m 为传热对数平均温度差，℃；S 为传热面积（这里基于外表面积），m 2；W h ,W c 为热、冷流体的质量流量，kg/s ；C ph ,C pc 为热、冷流体的平均定压比热，J/(kg ·℃)；T 1,T 2为热流体的进出口温度，℃；t 1,t 2为冷流体的进出口温度，℃。 ?tm 为换热器两端温度差的对数平均值，即 12 1 2ln t t t t t m ???-?=? （4） 当212≤??t t 时，可以用算术平均温度差(2 12t t ?+?)代替对数平均温度差。由上式所计算出口的传热系数K 为测量值K 测。 传热系数的计算值K 计可用下式进行计算： ∑+++=S i R K λδαα11 10计 （5） 式中，α0为换热器管外侧流体对流传热系数，W/(m 2·℃)；αi 为换热器管内侧流体对流传热系数，W/(m 2·℃)；δ为管壁厚度，m ；λ——管壁的导热系数，W/(m 2·℃)；R S 为污垢热阻，m 2·℃/W 。 当管壁和垢层的热阻可以忽略不计时，上式可简化成：
总传热系数的测定实验报告
实验二：总传热系数的测定 一、实验目的 1、了解换热器的结构与用途; 2、学习换热器的操作方法； 3、掌握传热系数k计算方法； 4、测定所给换热器的逆流传热系数k。 二、实验原理 在工业生产过程中冷热流体通过固体壁面（传热元件）进行热量传递，称为间壁式换热。间壁式换热过程由热流体对固体壁面的对流传热，固体壁面的热传导和固体壁面对冷流体的对流传热三部分组成。本实验热流体采用饱和蒸汽走壳程，冷流体为空气走管程。 当传热达到稳定时，总传热速率与冷流体的传热速率相等时， 而即为， 综上可得，其中。 T --- 热流体; t --- 冷流体; V --- 冷流体进口处流量计读数; ---冷流体平均温度下的对应的定压比热容; ρ --- 冷流体进出口平均温度下对应的密度. 三、实验设备及流程 1、实验设备
传热单元实验装置(换热器、风机、蒸汽发生器) ，整套实验装置的核心是一个套管式换热器，它的外管是一根不锈钢管，内管是一根紫铜管。根据紫铜管形状的不同，我们的实验装置配有两组换热器，一种是普通传热管换热器，另一种是强化传热管换热器，本实验以普通传热管换热器为例，介绍总传热系数的测定。 2、实验流程 来自蒸汽发生器的水蒸气从换热器的右侧进入换热器的不锈钢管。而来自风机的冷空气从换热器的左侧进入换热器的紫铜管，冷热流体通过紫铜管的壁面进行传热。冷空气温度升高而水蒸汽温度降低，不凝气体和冷凝水通过疏水阀排出系统，而冷空气通过风机的右侧排出装置。 四、实验步骤 需测量水蒸气进口温度，出口温度，冷空气进口温度，出口温度，冷空气的体积流量以及紫铜管的长度及管径。前四项通过仪表读数可获得，冷空气进口温度可以由另外一块仪表盘读数计算可获得。紫铜
管道总传热系数计算18
1管道总传热系数 管道总传热系数是热油管道设计和运行管理中的重要参数。在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。当考虑结蜡 层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式： （1-1）1112ln 111ln 22i i n e n w i L L D D D KD D D D ααλλ-+???? ?????=+++????????∑式中：——总传热系数，W /(m 2·℃)；K ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于e D 无保温埋地管路可取沥青层外径）；——管道内直径，m ；n D ——管道最外层直径，m ；w D ——油流与管内壁放热系数，W/(m 2·℃)；1α ——管外壁与周围介质的放热系数，W/(m 2·℃)；2α ——第层相应的导热系数，W/(m·℃)；i λi ，——管道第层的内外直径，m ，其中；i D 1i D +i 1,2,3...i n =——结蜡后的管内径，m 。L D 为计算总传热系数，需分别计算内部放热系数、自管壁至管道最外径K 1α的导热热阻、管道外壁或最大外围至周围环境的放热系数。 2α（1）内部放热系数的确定1α放热强度决定于原油的物理性质及流动状态，可用与放热准数、自然1αu N 对流准数和流体物理性质准数间的数学关系式来表示[47]。r G r P 在层流状态（Re<2000），当时：500Pr
总传热系数经验值
浸没在液体中的盘管总传热系数大致值.W/(m2 带有夹套的容器总传热系数大致值.W/(m2
空气冷却器总传热系数大致值.W/(m2
不同压力下水的汽化潜热 水在一个大气压（0.1MPa）100℃时的汽化潜热为2257.2kJ/kg 饱和水和饱和水蒸气热力性质表(按压力排列) 压力/MPa 温度/℃汽化潜热kJ/kg 0.001 6.9491 2484.1 0.002 17.5403 2459.1 0.003 24.1142 2443.6 0.004 28.9533 2432.2 0.005 32.8793 2422.8 0.006 36.1663 2415 0.007 38.9967 2408.3
0.008 41.5075 2402.3 0.009 43.7901 2396.8 0.01 45.7988 2392 0.015 53.9705 2372.3 0.02 60.065 2357.5 0.025 64.9726 2345.5 0.03 69.1041 2335.3 0.04 75.872 2318.5 0.05 81.3388 2304.8 0.06 85.9496 2293.1 0.07 89.9556 2282.8 0.08 93.5107 2273.6 0.09 96.7121 2265.3 0.1 99.634 2257.6 0.12 104.81 2243.9 0.14 109.318 2231.8 0.16 113.326 2220.9 0.18 116.941 2210.9 0.2 120.24 2201.7 0.25 127.444 2181.4 0.3 133.556 2163.7 0.35 138.891 2147.9 0.4 143.642 2133.6 0.5 151.867 2108.2 0.6 158.863 2086 0.7 164.983 2066 0.8 170.444 2047.7 0.9 175.389 2030.7 1 179.916 2014.8 1.1 184.1 1999.9 1. 2 187.995 1985.7 1. 3 191.64 4 1972.1 1.4 195.078 1959.1 1. 5 198.327 1946. 6 1.6 201.41 1934.6 1. 7 204.346 1923 1. 8 207.151 1911.7 1. 9 209.838 1900.7

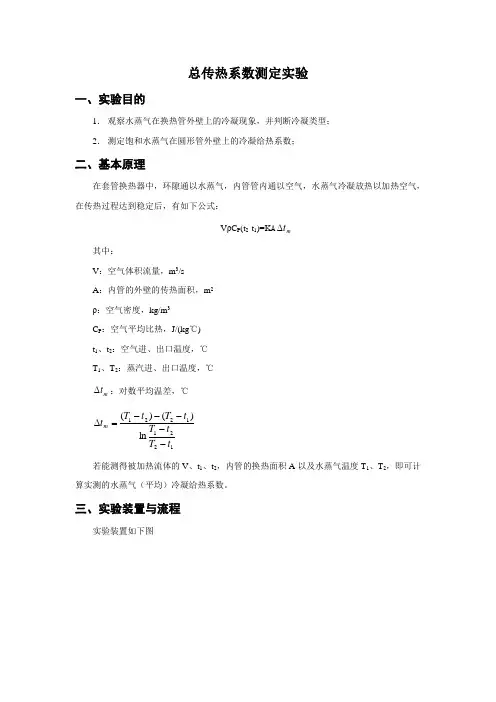

总传热系数的测定.doc(实验)
