列管换热器总传热系数K推荐值

列管式换热器说明书

目录 一、设计任务 (2) 二、概述与设计方案简介 (3) 2.1 概述 (3) 2.2设计方案简介 (4) 2.2.1 换热器类型的选择 (4) 2.2.2流径的选择 (6) 2.2.3流速的选择 (6) 2.2.4材质的选择 (6) 2.2.5管程结构 (6) 2.2.6 换热器流体相对流动形式 (7) 三、工艺及设备设计计算 (7) 3.1确定设计方案 (7) 3.2确定物性数据 (8) 3.3计算总传热系数 (8) 3.4计算换热面积 (9) 3.5工艺尺寸计算 (9) 3.6换热器核算 (11) 3.6.1传热面积校核 (11) 3.6.2．换热器压降的核算 (12) 四、辅助设备的计算及选型 (13) 4.1拉杆规格 (13)

4.2接管 (13) 五、换热器结果总汇表 (14) 六、设计评述 (15) 七、参考资料 (15) 八、主要符号说明 (15) 九、致 (16) 一、设计任务

二、概述与设计方案简介 2.1 概述 在工业生产中用于实现物料间热量传递的设备称为换热设备，即换热器。换热器是化工、动力、食品及其他许多部门中广泛采用的一种通用设备。 换热器的种类很多，根据其热量传递的方法的不同，可以分为3种形式，即间壁式、直接接触式、蓄热式。 间壁式换热器又称表面式换热器或间接式换热器。在这类换热器中，冷、热流体被固体壁面隔开，互不接触，热量从热流体穿过壁面传给冷流体。该类换热器适用于冷、热流体不允许直接接触的场合。间壁式换热器的应用广泛，形式繁多。将在后面做重点介绍。 直接接触式换热器又称混合式换热器。在此类换热器中，冷、热流体相互接触，相互

课程设计—列管式换热器

课程设计设计题目：列管式换热器 专业班级：应化1301班 姓名：王伟 学号： U201310289 指导老师：王华军 时间： 2016年8月

目录 1.课程设计任务书 (5) 1.1 设计题目 (5) 1.2 设计任务及操作条件 (5) 1.3 技术参数 (5) 2.设计方案简介 (5) 3.课程设计说明书 (6) 3．1确定设计方案 (6) 3.1.1确定自来水进出口温度 (6) 3.1.2确定换热器类型 (6) 3.1.3流程安排 (7) 3.2确定物性数据 (7) 3．3计算传热系数 (8) 3.3.1热流量 (8) 3.3.2 平均传热温度差 (8) 3.3.3 传热面积 (8) 3.3.4 冷却水用量 (8) 4.工艺结构尺寸 (9) 4.1 管径和管内流速 (9) 4.2 管程数和传热管数 (9)

4.3 传热管排列和分程方法 (9) 4.4 壳体内径 (10) 4.5 折流板 (10) 4.6 接管 (11) 4.6.1 壳程流体进出管时接管 (11) 4.6.2 管程流体进出管时接管 (11) 4.7 壁厚的确定和封头 (12) 4.7.1 壁厚 (12) 4.7.2 椭圆形封头 (12) 4.8 管板 (12) 4.8.1 管板的结构尺寸 (13) 4.8.2 管板尺寸 (13) 5.换热器核算 (13) 5.1热流量衡算 (13) 5.1.1壳程表面传热系数 (13) 5.1.2 管程对流传热系数 (14) 5.1.3 传热系数K (15) 5.1.4 传热面积裕度 (16) 5.2 壁温衡算 (16) 5.3 流动阻力衡算 (17) 5.3.1 管程流动阻力衡算 (17) 5.3.2 壳程流动阻力衡算 (17)

换热器的传热系数K

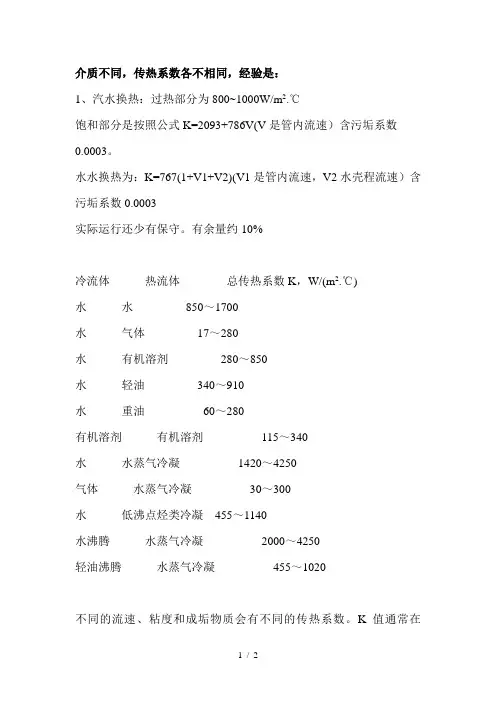

介质不同，传热系数各不相同我们公司的经验是： 1、汽水换热：过热部分为800~1000W/m2.℃ 饱和部分是按照公式K=2093+786V(V是管流速）含污垢系数0.0003。水水换热为：K=767(1+V1+V2)(V1是管流速，V2水壳程流速）含污垢系数0.0003 实际运行还少有保守。有余量约10% 冷流体热流体总传热系数K，W/(m2.℃) 水水 850～1700 水气体 17～280 水有机溶剂 280～850 水轻油 340～910 水重油60～280 有机溶剂有机溶剂115～340 水水蒸气冷凝1420～4250 气体水蒸气冷凝30～300 水低沸点烃类冷凝 455～1140 水沸腾水蒸气冷凝2000～4250 轻油沸腾水蒸气冷凝455～1020 不同的流速、粘度和成垢物质会有不同的传热系数。K值通常在800~2200W/m2·℃围。

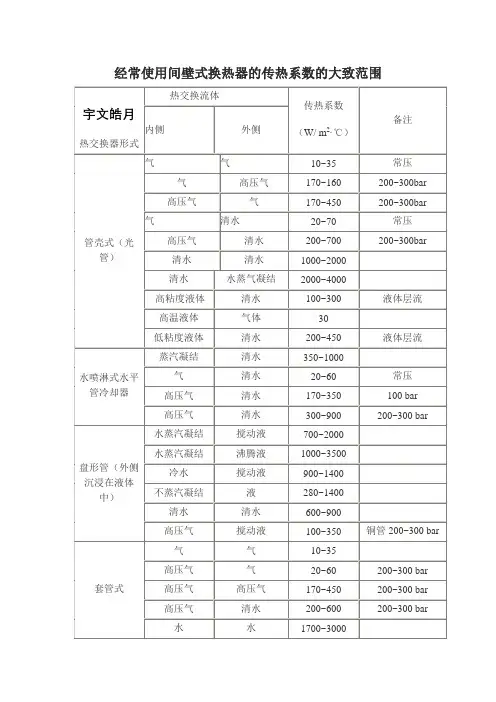

列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。 螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃围。 板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃围。 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1) 不洁净和易结垢的流体宜走管，以便于清洗管子。 (2) 腐蚀性的流体宜走管，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管，因管程流通面积常小于壳程，且可采用多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。

列管式换热器设计

第一章列管式换热器的设计 1.1概述 列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。 1.2列管换热器型式的选择 列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。 为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。 （2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。其缺点为结构复杂，造价高。 （3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。 （4）U型管换热器：这类换热器只有一个管板，管程至少为两程管束可以抽出清洗，

列管式换热器设计说明书

摘要： 列管式换热器属于间壁式换热器，冷热流体通过换热管壁进行热量的交换。参照任务书的任务量,需设计年冷却15000吨乙醇的列管式换热器，设计时先确定流体流程，壳程走乙醇，其进、出口温度都为80℃，相变放出潜热，井水走管程冷却乙醇，进口温度为32℃，出口温度为40℃。再进行热量衡算、传热系数校核，初选冷凝器的型号，然后通过进行设备强度校核等一系列的计算和选型，最终确定的设计方案为固定管板式换热器，所选用型号为BEM400-2.5-30-9/25-2 Ⅰ，换热器壳径为400mm，总换热面积为27.79m2,管程为2，管子总根数为60，管长6000 mm,管束为正三角排列，两端封头选取标准椭圆封头。 关键词：列管式换热器，乙醇，水，温度，固定管板式。 Abstract: The tube type heat exchanger is a dividing wall type heat exchanger, fluids with different temperatures exchange heat by means of tube wall’s heat transfer.According to the assignment, A tube type heat exchanger which has a process capacity of .?4 1510t/a is needed. The ethanol flow in the shell,the temperature in the entrance and exits is 80℃.The water which cool the ethanol flow in tubes, the inlet and outlet temperatures are 32℃and 40℃.Then by taking series calculating to confirm the module of the heat exchanger . After the design of intensity designing and a series calculating and choosing , the last result of our design is the fasten-board heat exchanger. The style of the heat exchange is 9 BEM400 2.530 2 25 Ⅰ ----, and the diameter of the receiver is 400mm ,The area of the heat exchange is 27.79 m2, The heat-exchanger in cludes two tube passes,one shell passes and 60 tubes.And the length of tubes is 6000mm . Tubes are ranked of the shape of triangle ，the envelops are oval-shaped.

换热器的传热系数

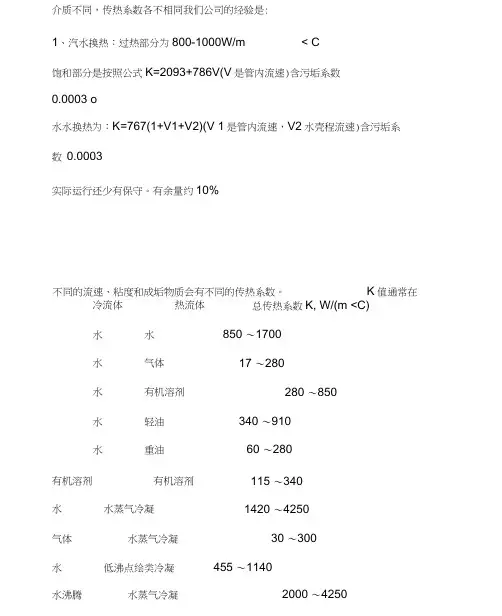

1 介质不同，传热系数各不相同我们公司的经验是：1、汽水换热：过热部分为800~1000W/m2.℃饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003 实际运行还少有保守。有余量约10% 冷流体热流体总传热系数K，W/(m2.℃) 水水850～1700 水气体17～280 水有机溶剂280～850 水轻油340～910 水重油60～280 有机溶剂有机溶剂115～340 水水蒸气冷凝1420～4250 气体水蒸气冷凝30～300 水低沸点烃类冷凝455～1140 水沸腾水蒸气冷凝2000～4250 轻油沸腾水蒸气冷凝455～1020 不同的流速、粘度和成垢物质会有不同的传热系数。K值通常在 2 800~2200W/m2·℃范围内。列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100) 下即可达到湍流，以提高对流传热系数。在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2. 流体流速的选择增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准；单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3. 流体两端温度的确定若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济

列管式换热器选型设计计算

第一部分列管式换热器选型设计计算 一．列管式换热器设计过程中的常见问题 换热器设计的优劣最终要以是否适用、经济、安全、负荷弹性大、操作可靠、检修清洗方便等为考察原则。当这些原则相互矛盾时，应在首先满足基本要求的情况下再考虑一般原则。 1．流体流动空间的选择原则 （1）不洁净和易结垢的流体宜走管内，因为管内清洗比较方便。 （2）腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。（3）压强高的流体宜走管内，以免壳体受压，可节省壳体金属消耗量。 （4）饱和蒸气宜走管间，以便于及时排出冷凝液，且蒸气较洁净，它对清洗无要求。（5）有毒流体宜走管内，使泄漏机会较少。 （6）被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 （7）粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re（Re>100）下即可达到湍流，可以提高对流传热系数。 （8）对于刚性结构的换热器，若两流体的温度差较大，对流传热系数较大者宜走管间，因壁面温度与α大的流体温度相近，可以减少热应力。 在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾。2．流体流速的选择 根据管内湍流时对流传热系数αi∝u0.8，流速增大，则αi增大，同时污垢热阻R si 减小，利于传热，从而可减少传热面积，节约设备费用；但同时又使压降增大，加大了动力消耗，提高了操作费用。可见应全面分析权衡比较适宜的流速。 （1）所选流速要尽量使流体湍流，有利传热。 （2）所选流速应使管长或程数恰当。管子过长，不便于清洗管内污垢；而管子过短，管程数增加，使结构复杂化，传热温差减少，均会降低传热效果。 （3）粘度大的流体，流速应小些，可按滞流处理。 （4）高密度流体（液体），阻力消耗与传热速率相比一般较小，可适当提高流速。 在我们教材及换热器设计手册中均给了出一些经验数据，以供参考。 3．管子规格及排列情况 （1）管径选择：国内换热器系列标准件中管子规格为Φ25×2.5mm、Φ19×2mm，在再沸器中可采用Φ38×3mm。 （2）管长：以清洗方便和合理使用管材为原则，系列标准件中采用1.5m，2m，3 m和6m四种。 （3）管子排列方法 管子在管板上的排列方法有三种：正三角形，正方形直列和正方形错列（见化工原理下册，天大版，P256，图4-25）。 正三角形排列使用最普遍，在同一管板面积上可以排列较多传热管，管外流体搅动较大，对流传热系数较高，但相应阻力也较大，管间不易清洗；正方形直列便于清洗管外表面，但传热系数较小；正方形错列介于上述两者之间，对流传热系数高于正方形直列。 （4）管中心距t 管子与管板采用胀管法连接t=(1.3-1.5)d o，管子与管板采用焊管法连接t=1.25d o，相邻两管外壁间距不应小于6mm。 4．折流挡板 前面已述常用的有圆缺形和盘环形挡板（见化工原理下册，天大版，P257，图4-27），而又以缺口面积为壳体内截面积25%的圆缺形折板用的最广泛。 折流挡板间距h：h=0.2~1D（壳内径），系列标准件中采用的板间距为：固定管板式有150、300、600mm三种，浮头式有150、200、300、480和600mm五种。 5．流体流动阻力

列管式换热器的设计计算

2.4 列管换热器设计示例 某生产过程中，需将6000 kg/h的油从140℃冷却至40℃，压力为0.3MPa；冷却介质采用循环水，循环冷却水的压力为0.4MPa，循环水入口温度30℃，出口温度为40℃。试设计一台列管式换热器，完成该生产任务。 1．确定设计方案 （1）选择换热器的类型 两流体温度变化情况：热流体进口温度140℃，出口温度40℃冷流体(循环水)进口温度30℃，出口温度40℃。该换热器用循环冷却水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温和壳体壁温之差较大，因此初步确定选用带膨胀节的固定管板式式换热器。 （2）流动空间及流速的确定 由于循环冷却水较易结垢，为便于水垢清洗，应使循环水走管程，油品走壳程。选用ф25×2.5的碳钢管，管内流速取u i=0.5m/ｓ。 2．确定物性数据 定性温度：可取流体进口温度的平均值。 壳程油的定性温度为(℃) 管程流体的定性温度为(℃) 根据定性温度，分别查取壳程和管程流体的有关物性数据。 油在90℃下的有关物性数据如下： 密度ρo=825 kg/m3 定压比热容c po=2.22 kJ/(kg·℃) 导热系数λo=0.140 W/(m·℃) 粘度μo=0.000715 Pa·s 循环冷却水在35℃下的物性数据： 密度ρi=994 kg/m3 定压比热容c pi=4.08 kJ/(kg·℃) 导热系数λi=0.626 W/(m·℃) 粘度μi=0.000725 Pa·s 3．计算总传热系数 （1）热流量 Q o=W o c poΔt o=6000×2.22×(140-40)=1.32×106kJ/h=366.7(kW) （2）平均传热温差 (℃) （3）冷却水用量 (kg/h)

板式换热器换热面积与传热系数的关系

传热效率高: 板片波纹的设计以高度的薄膜导热系数为目标，板片波纹所形成的特殊流道，使流体在极低的流速下即可发生强烈的扰动流（湍流），扰动流又有自净效应以防止污垢生成因而传热效率很高。 一般地说，板式换热器的传热系数K值在3000～6000W/m2.oC范围内。这就表明，板式换热器只需要管壳式换热器面积的1/2～1/4 即可达到同样的换热效果。 随机应变: 由于换热板容易拆卸，通过调节换热板的数目或者变更流程就可以得到最合适的传热效果和容量。只要利用换热器中间架，换热板部件就可有多种独特的机能。这样就为用户提供了随时可变更处理量和改变传热系数K值或者增加新机能的可能。 热损失小: 因结构紧凑和体积小，换热器的外表面积也很小，因而热损失也很小，通常设备不再需要保温。 使用安全可靠: 在板片之间的密封装置上设计了2道密封，同时又设有信号孔，一旦发生泄漏，可将其排出热换器外部，即防止了二种介质相混，又起到了安全报警的作用。 有利于低温热源的利用: 由于两种介质几乎是全逆 流流动，以及高的传热效果，板式 换热器两种介质的最小温差可达到 1oC。用它来回收低温余热或利用低 温热源都是最理想的设备。

冷却水量小: 板式换热器由于其流道的几何形状所致，以及二种液体都又很高的热效率，故可使冷却水用量大为降低。反过来又降低了管道，阀门和泵的安装费用。 占地少，易维护: 板式换热器的结构极为紧凑，在传热量相等的条件下，所占空间仅为管壳式换热器的1/2～1/3。并且不象管壳式那样需要预留出很大得空间用来拉出管束检修。而板式换热器只需要松开夹紧螺杆，即可在原空间范围内100%地接触倒换热板的表面，且拆装很方便。 阻力损失少: 在相同传热系数的条件下，板式换热器通过合理的选择流速，阻力损失可控制在管壳式换热器的1/3范围内。 投资效率高: 在相同传热量的前提下，板式换热器与管壳式换热器相比较，由于换热面积，占地面积，流体阻力，冷却水用量等项目数值的减少，使得设备投资、基建投资、动力消耗等费用大大降低，特别是当需要采用昂贵的材料时，由于效率高和板材薄，设备更显经济。

中文版列管式冷却器说明书

中文版列管式冷却器说明 书 Prepared on 24 November 2020

冷却器 产品使用说明书 中国广东 郁南县中兴换热器有限公司 一﹑概述 郁南县中兴换热器有限公司是广东中兴液力传动有限公司下属生产热交换器的专业厂家，主要产品有GLC﹑GLL﹑LQ型系列列管式冷却器，BR型系列板式冷却器, FL型﹑KL型、YOFL型（液力偶合器专用）系列空气（风）冷却器及各种热交换器，换热面积从～800m2。产品广泛使用在电力﹑冶金﹑矿山﹑机械﹑船舶﹑化工﹑空调、食品以及液压润滑行业，将工作介质换热（冷却）到规定的温度。 列管式冷却器由进出端盖﹑壳体﹑管束﹑后端盖、密封件及紧固件等组成，冷却介质（水）一般从换热管内通过，被冷却介质（油）从换热管外壳体内通过，冷热介质通过换热管传热，使被冷却介质温度下降。 列管式冷却器一般采用优质铜管﹑不锈钢管﹑钛管等作为换热管，管程可采用单回程、二回程或多回程，管程数增加使冷却介质流通时间加长，提高换热效果,换热管束上一般采用弓形折流板，使被冷却介质（油）在壳程内的流道为S形，达到被冷却介质（油）与换热管充分接触目的。 空气冷却器由进出端盖、本体、后端盖、风机、密封件、紧固件等组成，换热管采用单金属或双金属高效复合管。空气冷却器采用空气（风）作为冷却介质，具有工作稳定、无介质混合、运行费用低、节能环保、维护方便的优点。 二﹑型号及参数

三﹑使用说明 1﹑首先检查冷却器型号与规定要求是否相符，资料附件是否齐全（见装箱单），检查冷却器外观是否破损，紧固螺栓是否松动，冷却器出厂时已进行压力试验和清洗，一般不允许拆动紧固螺栓，确需拆卸清洗的，清洗完后必须进行压力试验，无泄漏、无异常方可使用。 2﹑冷却器安装前须确认进入冷却器的介质压力不大于冷却器铭牌标示设计压力。冷却器一般安装在系统回路或系统中压力相对较低处，必要时设置压力保护装置。列管式冷却器介质为油水时，油侧压力一般应大于水侧压力。试车前应在系统中设计傍路防止过高压力冲坏冷却器。连接冷却器的管道和系统须清洗干净，进入冷却器的介质须进行过滤，严防杂质堵塞和污染冷却器，以免影响冷却器效果。 空气冷却器安装应考虑进出风顺畅，在1米内无阻挡物。安装在室外时，应设置遮盖，防曝晒、防雨淋，以提高换热效率和使用寿命。 3﹑安装时须检查冷却器介质进出口无堵塞，将冷却器与介质管道连接紧密无泄漏。 4﹑冷却器工作时，先打开冷却器出口阀门，缓慢打开冷介质（水）进入阀，再缓慢打开热介质（油）进入阀，调整介质进入流量，以达到最佳效果。注意在打开冷却水进口阀门时不要过快，否则使换热管表面产生导热性很差的“过冷层”影响换热效果。 5﹑冷却器接通介质后，应检查各部位有无泄漏，并注意排尽冷却器中的气体，以提高换热效率和减少腐蚀。 6﹑在冬季冷却器停用时应放尽介质，防止介质冻结澎胀损坏冷却器。长期停用，应将冷却器拆下进行清洗、防锈等维护保养。

换热器传热系数测定汇总

化 工 实 验 报 告 姓名： 学号： 报告成绩： 课程名称 化工原理实验 实验名称 换热器传热系数的测定实验 班级名称 组 长 同组者 指导教师 实验日期 教师对报告的校正意见 一、 实验目的 1、了解传气—汽对流热的基本理论，掌握套管换热器的操作方法。 2、掌握对流传热系数 α i 测定方法，加深对其概念和影响因素的理解。 3、应用线性回归分析方法，确定关联式 4 .0Pr Re i m A Nu = 中常数 A 、m 的值。 4、了解强化换热的基本方式，确定传热强化比 0/Nu Nu 。 二、 实验内容与要求 1、测定不同空气流速下普通套管换热器的对流传热系数 α i 。 2、不同空气流速下强化套管换热器的对流传热系数 α i 。 3、分别求普通管、强化管换热器准数关联式4 .0Pr Re i m A Nu =中常数 A 、m 的值。 4、根据准数关联式4 .0Pr Re i m A Nu =,计算同一流量下的传热强化比 0/Nu Nu 。 5、分别求取普通套管换热器、强化套管换热器的总传热系数 0K 。 三、 实验原理 1 、对流传热系数i α的测定： i m i i S t Q ?= α （5-1） 式中：i α—管内流体对流传热系数，w/（m 2·℃）； Q i —管内传热速率，w ； 3600 t C V Q m p m i ????= ρ （5-2） 式中：V —空气流过测量段上平均体积，m 3/h ； m P —测量段上空气的平均密度，kg/m ； i S —管内传热面积， m ； 1 页

Re Pr 4 .0-Nu m Cp —测量段上空气的平均比热，J/（kg.g ）； m t ?—管内流体空气与管内壁面的平均温度差，℃。 ()() 2 121m ln t t T t T t T t T S S w w -----= ? （5-3） 当 2>1t ? / 2t ? >0.5 时，可简化为 2 2 1t t T t W m +- =? （5-4） 式中：1t ，2t —冷流体（空气）的入口、出口温度，℃； Tw — 壁面平均温度，℃。 2、对流传热系数准数关联式的实验确定： 流体在管内作强制对流时，处于被加热状态，准数关联式的形式为： n i m i A Nu Pr Re = （5-5） 其中，传热准数：i i i i d Nu λ α= （5-6） 雷诺准数： i i i i i u d μ ρ= Re （5-7） 其中：u-测量段上空气的平均流速：3600?= F V u （5-8） 普朗特准数： i i pi i c λ μ= Pr （5-9） 对于管内被加热的空气，普朗特准数i Pr 变化不大，可认为是常数，关联式简化为： 4.0Pr Re i m i A Nu i = （5-10） 通过实验确定不同流量下的i Re 与i Nu 。 3、关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 的确定： 以 4 .0Pr Nu 纵坐标，Re 为横坐标，在对数坐标上绘 关系，作图、回归得到准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 同理得到强化管准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 4、强化比的确定 2 页

列管式换热器设计课程设计说明

化工原理课程设计说明书列管式换热器设计 专业：过程装备与控制工程 学院：机电工程学院

化工原理课程设计任务书 某生产过程的流程如图3-20所示。反应器的混合气体经与进料物流换热后，用循环冷却水将其从110℃进一步冷却至60℃之后，进入吸收塔吸收其中的可溶性组分。已知混合气体的流量为220301kg h ，压力为6.9MPa ，循环冷却水的压力为0.4MPa ，循环水的入口温度为29℃，出口的温度为39℃，试设计一列管式换热器，完成生产任务。 已知： 混合气体在85℃下的有关物性数据如下（来自生产中的实测值） 密度 3190kg m ρ= 定压比热容1 3.297p c kj kg =g ℃ 热导率10.0279w m λ=g ℃ 粘度51 1.510Pa s μ-=?g 循环水在34℃下的物性数据： 密度 31994.3kg m ρ= 定压比热容1 4.174p c kj kg =g K 热导率10.624w m λ=g K 粘度310.74210Pa s μ-=?g

目录 1、确定设计方案 ............................................................................................. - 4 - 1.1选择换热器的类型 (4) 1.2流程安排 (4) 2、确定物性数据............................................................................................. - 4 - 3、估算传热面积............................................................................................. - 5 - 3.1热流量 (5) 3.2平均传热温差 (5) 3.3传热面积 (5) 3.4冷却水用量 (5) 4、工艺结构尺寸............................................................................................. - 5 - 4.1管径和管内流速 (5) 4.2管程数和传热管数 (5) 4.3传热温差校平均正及壳程数 (6) 4.4传热管排列和分程方法 (6) 4.5壳体内径 (6) 4.6折流挡板 (7) 4.7其他附件 (7) 4.8接管 (7) 5、换热器核算 ................................................................................................ - 8 - 5.1热流量核算 (8) 5.1.1壳程表面传热系数.......................................................................................... - 8 -5.1.2管内表面传热系数.......................................................................................... - 8 -5.1.3污垢热阻和管壁热阻...................................................................................... - 9 -5.1.4传热系数.......................................................................................................... - 9 -5.1.5传热面积裕度.................................................................................................. - 9 -5.2壁温计算. (9) 5.3换热器内流体的流动阻力 (10) 5.3.1管程流体阻力................................................................................................ - 10 -5.3.2壳程阻力........................................................................................................ - 11 - 5.3.3换热器主要结构尺寸和计算结果................................................................ - 11 - 6、结构设计 .................................................................................................. - 12 - 6.1浮头管板及钩圈法兰结构设计 (12) 6.2管箱法兰和管箱侧壳体法兰设计 (13) 6.3管箱结构设计 (13) 6.4固定端管板结构设计 (14) 6.5外头盖法兰、外头盖侧法兰设计 (14) 6.6外头盖结构设计 (14) 6.7垫片选择 (14)

板式换热器换热系数或传热系数

板式换热器是一种高效、紧凑的换热设备。尽管其发展已有近百年历史,且在国民经济的少数部门(如食品、制药)有着比较广泛的应用,但是由于耐温、耐压、耐腐蚀能力而制约其在各个部门的全面推广和应用。进入80年代以来,由于制造技术、垫片材料的不断进步以及传热理论的不断完善,板式换热器的应用越来越受到工业生产部门的重视。 要确定一项强化传热新技术是否先进,必须对其进行评价。但在实际的使用中,出现了多种评价强化传热的方法与评价指标。有人主张采用换热量Q与消耗的泵(或风机)的功率N的比值,即能量系数作为评价指标,类似的也广泛采用K/ΔP以及无因次化的Nu/ζ来进行评价,为了更准确地反映强化传热的性能,进一步也可以使用K/ΔP1/3及Nu/ζ1/3作为指标。随着传热技术的发展,换热器日益向体积小、重量轻的方向发展,同时在提高效率的前提下,要求操作费用降低。在综合分析的基础上,提出了一套较为完整的性能评价数据,即维持输送功率、传热面积、传热负荷3因素中的两因素不变,比较第3因素的大小以评定传热性能的好坏。 这些评价都只是分析换热器的能量在数量上转换、传递、利用和损失的情况,即以热力学第一定律为基础。为了更准确地反映热量交换过程能量在质量上的损失,在理论研究中也提出了许多基于热力学第二定律的评价方法,即分析换热器中火用的转换、传递、利用和损失的情况。而进行技术推广应用时,还应考虑采用强化换热技术后管子等价格的增加和运行费用的变化,运用经济核算的方法进行评价,即热经济学的评价方法。 而在实际的使用过程中,进行强化传热新技术、新方法的研究更多采用简单易用的单一参数K,ΔP以及单一参数组合而成的K/ΔP,K/ΔP1/3来进行评价[9～11]。而基于热力学第二定律的方法在设计过程中可用来判断换热器的性能,作为进一步改善的依据,但在工程上缺乏实用性。 a.提高板片的表面传热系数 由于板式换热器的波纹能使流体在较小的流速下产生湍流( 雷诺数一1 5 0时 )，因此能获得较高的表面传热系数，表面传热系数与板片波纹的几何结构以及介质的流动状态有关。板片的波形包括人字形、平直形、球形等。经过多年的研究和实验发现，波纹断面形状为三角形 ( 正弦形表面传热系数最大，压力降较小，受压时应力分布均匀，但加工困难…) 的人字形板片具有较高的表面传热系数，且波纹的夹角越大，板间流道内介质流速越高，表面传热系数越大。 b.减小污垢层热阻 减小换热器的污垢层热阻的关键是防止板片结垢。板片结垢厚度为1mm时，传热系数降低约10％。因此，必须注意监测换热器冷热两侧的水质，防止板片结垢，并防止水中杂物附着在板片上。有些供热单位为防止盗水及钢件腐蚀，在供热介质中添加药剂，因此必须注意水质和黏性药剂引起杂物沾污换热器板片。如果水中有黏性杂物，应采用专用过滤器进行处理。选用药剂时，宜选择无黏性的药剂。 c.选用热导率高的板片 板片材质可选择奥氏体不锈钢、钛合金、铜合金等。不锈钢的导热性能好，热导率约14.4W／( m·K)，强度高，冲压性能好，不易被氧化，价格比钛合金和铜合金低，供热工程中使用最多，但其耐氯离子腐蚀的能力差。 d.减小板片厚度 换热器板片的设计厚度与其耐腐蚀性能无关，与换热器的承压能力有关。板片加厚，能提高换热器的承压能力。采用人字形板片组合时，相邻板片互相倒置，波纹相互接触，形成了密度大、分布均匀的支点，板片角孑L及边缘密封结构已逐步完善，使换热器具有很好的承压能力。国产可拆式板式换热器最大承压能力已达到了2.5M P a 。板片厚度对传热系数影响很大，厚度减小 0.1mm，对称型板式换热器的总传热系数约增加 6 0 0W／( m ·K)，

列管式换热器课程设计说明书

列管式换热器课程设计说明书 1.工原理课程设计任务书 一、设计题目：设计一煤油冷却器 二、设计条件： 1、处理能力 160000吨/年 2、设备型式列管式换热器 3、操作条件 允许压力降：0.02MPa 热损失：按传热量的10%计算 每年按330天计，每天24小时连续运行 三、设计容 4、前言 5、确定设计方案（设备选型、冷却剂选择、换热器材质及载体流入空间的选择） 6、确定物性参数 7、工艺设计 8、换热器计算 （1）核算总传热系数（传热面积） （2）换热器流体的流动阻力校核（计算压降） 9、机械结构的选用 （1）管板选用、管子在管板上的固定、管板与壳体连接结构 （2）封头类型选用 （3）温差补偿装置的选用 （4）管法兰选用 （5）管、壳程接管 10、换热器主要结构尺寸和计算结果表 11、结束语（包括对设计的自我评书及有关问题的分析讨论） 12、换热器的结构和尺寸（4#图纸） 13、参考资料目录

2.流程图 3.工艺流程图水（30℃） 煤油（140℃）浮头式换热器 水（50℃） 可循环利用 产品： 煤油（80℃）

4.设计计算 4.1设计任务与条件 某生产过程中，用自来水将煤油从140℃冷却至80℃。已知换热器的处理能力为160000吨/年，冷却介质自来水的入口温度为30℃，出口温度为50℃，允许压力降为0.02MPa ，热损失按传热量的10%计算，每年按330天计，每天24小时连续运行，试设计一台列管式换热器，完成该生产任务。 4.2设计计算 4.2.1确定设计方案 （1） 选择换热器的类型 两流体温度变化情况： 热流体进口温度1T 140℃，出口温度2T 80℃， 冷流体进口温度1t 30℃，出口温度2t 50℃。 进口温度差1T -1t =110℃＞100℃，因此初步确定选用浮头式换热器。 （2） 管程安排 由于自来水较易结垢，若其流速太低，将会加快污垢增长速度，使 换热器热流量下降，而且管程较壳程易于清洗，再加上热流体走壳程可以使热流体更易于散热，减小能耗，所以从总体考虑，应使自来水走管程，混合气体走壳程。 4.2.2确定物性参数 定性温度：对于一般气体和水等低粘度流体，其定性温度可取流体进、出口温度的平均值。故壳程煤油的定性温度为 110280140=+= T ℃ 管程流体的定性温度为 402 5030=+=t ℃ 查资料得，煤油在110℃下的有关物性数据如下： 水在40℃下的有关物性数据如下：

列管式换热器的设计计算

列管式换热器的设计计算 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换 热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用 多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和 流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。 在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2. 流体流速的选择 增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。 此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准； 单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3. 流体两端温度的确定 若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济衡算来决定。为了节省水量，可使水的出口温度提高些，但传热面积就需要加大；为了减小传热面积，则要增加水量。两者是相互矛盾的。一般来说，设计时可采取冷却水两端温差为5～10℃。缺水地区选用较大的温度 差，水源丰富地区选用较小的温度差。 4. 管子的规格和排列方法 选择管径时，应尽可能使流速高些，但一般不应超过前面介绍的流速范围。易结垢、粘度较大的液体宜采用较大的管径。我国目前试用的列管式换热器系列标准中仅有φ25×2.5mm及φ19×mm两种 规格的管子。 管长的选择是以清洗方便及合理使用管材为原则。长管不便于清洗，且易弯曲。一般出厂的标准钢管长为6m，则合理的换热器管长应为1.5、2、3或6m。系列标准中也采用这四种管长。此外，管长和壳径应相适应，一般取L/D为4～6(对直径小的换热器可大些)。 如前所述，管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等，如第五节中图4－25所示。等边三角形排列的优点有:管板的强度高；流体走短路的机会少，且管外流体扰动较大，因而对流传热系数较高；相同的壳径内可排列更多的管子。正方形直列排列的优点是便于清洗列管的外壁，适用于壳程流体易产生污垢的场合；但其对流传热系数较正三角排列时为低。正方形错列排列则介于上述两者之间，即对流传热系数(较直列排列的)可以适当地提高。 管子在管板上排列的间距(指相邻两根管子的中心距)，随管子与管板的连接方法不同而异。通常，胀管法取t=(1.3～1.5)do，且相邻两管外壁间距不应小于6mm，即t≥(d+6)。焊接法取t=1.25do。 5. 管程和壳程数的确定当流体的流量较小或传热面积较大而需管数很多时，有时会使管内流速较低，因而对流传热系数较小。为了提高管内流速，可采用多管程。但是程数过多，导致管程流体
