彩电电路原理

彩电电路原理彩电常用色解码IC维修探讨

在电视机的维修中，无彩色的故障也较为常见，要维修此类故障就必须要对各种彩色解码电路的信号流程有所了解，掌握一些检测的关键点。下面我们选了几种教为常用的彩色解码IC的信号流程图和有关功能脚加以说明。

一，AN5601K 信号流程图：

--》11脚（FV信号）R-Y解调--》25脚输出R信号

色度信号--》5脚--》7脚出--》外接延时线（分两路）--》13脚（FU信号）--》经IC内部的B-Y解调--》24脚输出B信号

G-Y解调--》21脚输出G信号

亮度信号--》15脚--》到内部矩阵电路

AN5601K是一个专用PAL制彩色解码IC，其中12脚为内部消色开关工作状态判别控制脚，当内部能产生正确的

色同步信号时，此脚呈高电平（4V）否则为低电平（0V），在维修时我们可测此电压来加以分析，当图象无彩色时此电压为0V，产生此故障的原因：1，是色度信号输入不正常（最好用示波器看其波形）；2，是37脚引入的行输出脉冲异常，此脉冲一方面产生色同步信号另一方面用作矩阵电路的钳

位脉冲。可用示波器检测此点波形的幅度，正常时在12V P-P 左右；3，色副载波发生器所产生的4.43MHZ载波相位偏离过大，可检查2脚外接的4.43MHZ晶振和与之串接的微调电容.在实际维修中我们可在12V和12脚之间并入一只20K 左右的电阻来强制使内部的消色开关接通,此时屏幕上应能

出现彩色条纹,调整与4.43MHZ晶振相串的微调电容看能否出现正常的彩色,如彩色正常但不能保持这是由于IC内部不能产生正确的色同步信号的原故,在确认行脉冲和输入的色

度信号正常时,这多半是IC损坏造成的,在我们长期的维修实践中发现无彩色的故障多半是晶振变值或微调电容质量变

差所引起的.

亮度信号--》19脚--》4脚输出

此IC34脚是内部消色开关工作状态判别控制脚,31脚是色副载波发生器外接的4.43MHZ晶振端,这种IC比较特别之处是28脚外接了一个谐振于4.43MHZ的谐振电路,调整它可校正图象彩色的色相.它与AN5601K不同之处就是其输出

是色差信号,矩阵功能在显象管驱动电路内完成,其无彩色的维修方法参考AN5601K的维修方法.

三,LA7680 （看图请按这里）

LA7680是一片PAL与NTSC制的彩色解码IC（它还包括中放和扫描发生器），其信号流程如下图：

--》18脚（FV信号）R-Y解调--》21脚输出R-Y 信号

色度信号--》40脚--》14脚出--》外接延时线（分两路）--》20脚（FU信号）--》经IC内部的B-Y解调--》23脚输出B-Y信号

G-Y解调--》22脚输出G-Y信号

亮度信号--》38脚--》24脚输出

此IC的15脚为制式识别控制脚，当工作在PAL制时15脚为7V左右，当工作在NTSC制时15脚为4V左右，如在此脚与地之间并上一只1K的电阻IC将被强制工作在NTSC制状态，33脚为同步分离输入端，26脚为行脉冲输入端，16脚为色副载波发生器外接的4.43MHZ(PAL制)或

3.58MHZ(NTSC制)的晶振.此种IC如无彩色的故障应首先检查39脚和40脚的电压,因为此两脚的电压反映了IC内部的

色度放大器是否在工作,当电压为0V表示内部的色度放大器在关闭状态(正常工作时此点电压为5V左右),影响此点电压的是色度信号幅值,当输入的信号强度不够时.IC将自动关闭其内部的色度放大器,第二是测15脚的电压看这点的电压是否对应当前的彩色制式.在我们的维修实践中这种IC由于外围电路出故障造成无彩色的例子较少,多半是IC本身损坏引起较多。

四，TA8659 （看图请按这里）

TA8659是最常用的色解码IC，它是一种多制式的色解码IC，这种IC很多书都有介绍这里我们不再讨论，我们主要讨论一下此IC出现无彩色故障时的维修要点。这种IC具有自动制式识别和强制制式转换两种控制状态。

1，强制制式转换状态：10脚，11脚，21脚是强制制式转换控制信号输入脚，控制如表1 表1（强制模式）

模式

10脚

11脚

21脚

PAL

SECAM

4.43NTSC

3.58NTSC

表2（自动模式）PAL

SECAM NTSC

模式

22脚23脚27脚

4.43

12V

4.43

12V

4.43

12V

3.58

12V

4.43/3.58

2,自动制式判别状态:22脚,23脚,27脚是自动制式判别脚,状态如表2

在出现无彩色故障时首先检测各信号脚的电压（20脚是PAL/NTSC判别脚，最好用示波器看波形情况），如正常将制式控制状态置于强制模式对照表1看对应脚的电压是否相符，在我们的维修实践中发现（如乐声M15M机芯）ICMC4066制式切换损坏较多，如切换电压正常可继续检测自动判别脚22，23，27脚，并对照表2看电压是否相符，如不相符有3种可能：

1，副载波发生器的外接晶振变值。

2，34脚外围元件变值。

3，12脚与14脚之间的延时线有问题。

在测各自动判别脚的电压时，一定要将万用表置于50V 档，否则所测电压会有偏差影响对故障的判别，这点可要注意。思维稿

彩色解码原理

色解码电路是彩色电视机的一重要组成部分,为此在这里我们就彩色全电视信号的产生和色解码电路的基本原理

加以阐述.

一，色信号的产生

描述日常生活中的一幅图象,可由两个物理参数来描

述:a、是代表图象的轮廓,细节及其明暗变化的物理参数.b、是代表图象色彩及其鲜明度变化的物理参数.前者称亮度参数(即亮度信号)后者称色度参数(色度信号).在彩色电视机中,图象的色彩是由红(R)、绿(G)、蓝(B)三种基色通过不同比例来表示的,并且色度信号和亮度信号有如下关

系:Y=30%R+59%G+11%B,据此要传送一个完整图象信息,我们只要传送R-Y,B-Y及Y三个图象信息分量就足够了,在接收端可通过一个解码电路就能将三基色准确还原,我们称

R-Y,B-Y为色度信号.

1，色度信号的调制:在电视信号的发送端是将两个色差信号调制在一个4.43或(3.58)MHZ的副载波上形成色度信号,调制方式是采用正交平衡调幅调制方式.平行调幅方式能将无

用的载频成分抑制掉,这有利于提高信号的信噪比,减小副载波对亮度信号的干扰,正交调幅是将两个色差信号R-Y和

B-Y分别调制在频率相同,相位相差90度的两个色副载波上再合成输出(如图1),这样在接收机中,可根据相位不同, 从合成的已调副载波信号中,根据副载波相位的不同分别取出两个色度信号,所以正交调幅可在一个副载波上互不干扰地传送两个色差信号,而且在接收机中又易于将它们分开,所以色度信号是一个既调幅又调相的波形,它的幅度变化反映了色饱和度,相角β的变化反映了色调的变化.将色度信号C和亮度信号Y以及同步、消隐等信号混合就形成了彩色全电视信号.

2、PAL色度信号:上面说过色度信号中的相位是反映了图象的色调,实际上在信号的传输过程中,传输系统的相位失真总是不可避免的,为了克服正交平行调幅对相位失真的敏感性,采用了逐行倒相的措施.这样就可以使相位失真和干扰相互抵消.

PAL是逐行倒相的缩写,PAL制就是在正交平衡调幅制的基础上加一个逐行倒相的措施.所谓逐行倒相就是将色度信号中的R-Y分量的副载波进行逐行倒相,那么PAL色度信号表达式是:C=(B-Y)SINωt±(R-Y)COSωt,式中SINωt和COSωt是色副载波,由于B-Y的副载波和R-Y的副载波相位相差90度(正交)所以R-Y的副载波用COSωt表示,式中的±表示:

第N行取正,N+1行取负(逐行倒相).

3、逐行倒相的办法:在将色度进行调制的过程中,我们用一个频率为行频一半的方波来控制一个倒相开关对色度信号中的R-Y分量的载波进行逐行倒相处理,我们称这个开关为PAL开关.半行频方波就是开关控制信号.为了在接收端能产生与发送端相位同步的副载波,在发送端还会产生一个很重要的信号就是色同步信号,其实色同步信号是一段色副载波信号,其相位是按半行频周期作180°变化(受PAL开关控制),我们称已调B-Y信号(B-Y*SINωt)为U信号,已调R-Y信号(R-Y*COSωt)为V信号.

在这里我们顺便提一提NTSC色度信号的处理和PAL的过程是一模一样的,只不过NTSC信号少了逐行倒相这一环. 二，色信号的解码

PAL-D解码器:PAL-D型色解码电路它又称为延时线型PAL制色解码电路,图2是它的方框图,彩色电视机的色解码实际上是一个逆编码过程,现在我们按图2走一圈看一看PAL 色解码器是怎样完成色解码任务的.

先将彩色全电视机信号送入亮色分离电路,将色度信号C和亮度信号Y分离出来.亮度信号通过一个亮度延时线最后再送到矩阵电路,延时线的作用是为了使亮度信号和色度信号在时间上取得一致,因为色度信号在通过色通导处理后必然会引起附加延时.

色度信号经过两路,一路是通过一个“色同步消隐”电路将色同步信号去掉后加到延时解调器中分离出两个已调色差信号V和U,然后双双送到各自的“同步解调器””中(同步解调器的原理与视频检波一文所说到的同步检波电路一样)解调出B-Y和R-Y信号,然后再送到矩阵电路中,另一路经过一个“色同步选通”电路将色同步信号取出来, 送到“鉴相器”中和色副载波产生送来的信号进行鉴相比较,取出误差电压加至色副载波发生器从而保证副载波和发送端同步,另外,利用同步信号的摇摆性(相位按半行频周期作180°变化)在鉴相器中产生一个半行频识别信号加到PAL开关对送入PAL开关的副载波相位进行翻转(相对于收送端而言).再送到R-Y同步解调器,解调出R-Y信号,另外色副载发生器输出另一路到B-Y同步解调器解调出B-Y信号.最后Y信号,B-Y 信号,R-Y信号均送入矩阵电路进行一系列的加减运算使之解调出三基色信号.矩阵电路作如下运算:R-Y-Y=R

B-Y-Y=B -0.51(R-Y)-0.19(B-Y)+Y=G。思维稿

术语解释

一，微分相位：微分相位是指与色度有关的亮度信号幅度变化所引起的彩色载波分量的相位变化。在NTSC系统中，彩色信号矢量角的变化代表了色调的变化，所以微分相位对信号的影响是很严重的。而PAL系统因为采用了逐行倒相技术，所以自身补偿作用使得用色饱和度的变化代替了色调的

变化。总的来说，微分相位是用来描述亮度信号的幅度变化对彩色色调影响的一个参数。

二，微分增益：微分增益是指色度信号的幅度变化随有关亮度信号幅度变化的函数关系，它对图象的影响是彩色饱和度的变化。简单的说：微分增益是亮度信号幅值的变化对彩色饱和度的影响。

三，色-亮串扰：色-亮串扰是微分增益的反面，它表示亮度信号的幅度随有关色度副栽波幅度变化的关系。

四，r（枷马）校正：所谓枷马校正就是检出图象信号中的深色部分和浅色部分，并使两者比例增大，从而提高图象对比度效果。

五、声表面波滤波器（SAWF）

声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。由于这种声波只在晶体表面传播，故称为声表面波。声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。在有线电视系统中实现邻频传输的关键器件。声表面波滤波器的特点是：（1）频率响应平坦，不平坦度仅为±0.3-±0.5dB，群时延±30-±50ns。（2）

SAWF矩形系数好，带外抑制可达40dB以上。（3）插入损耗虽高达25-30dB，但可以用放大器补偿电平损失。声表面波滤波器包括声表面波电视图像中频滤波器、电视伴音滤波器、电视频道残留边带滤波器。声表面波滤波器的典型技术指标如下表所示。

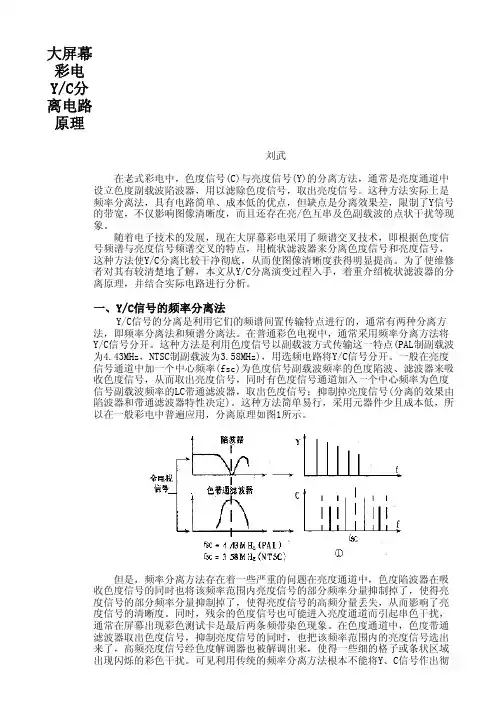

六、梳状滤波器

梳状滤波器它是由许多按一定频率间隔相同排列的通

带和阻带，只让某些特定频率范围的信号通过。梳状滤波器其特性曲线象梳子一样，故称为梳状滤波器。梳状滤波器在电视技术中的应用很多。梳状滤波器被用于分离色度信号的两个正交分量U色差信号与V色差信号。梳状滤波器一般由延时、加法器、减法器、带通滤波器组成。对于静止图像，梳状滤波在帧间进行，即三维梳状滤波。对活动图像，梳状滤波在帧内进行，即二维梳状滤波。除特殊要求的场合外，大多数的数字电视设备或高质量的数字电视接收机，采用行延迟的梳状滤波器与带通滤波器级联，构成Y、C分离方案就可获得满意的图像质量。使用梳状滤波器使得图像质量明显提高。解决了色串亮及亮串色造成的干扰光点、干扰花纹；消除了U、V混迭造成的彩色边缘蠕动；消除了亮、色镶边。

七、衰减器

在指定的频率范围内，一种用以引入一预定衰减的电

路。一般以所引入衰减的分贝数及其特性阻抗的欧姆数来标明。在有线电视系统里广泛使用衰减器以便满足多端口对电平的要求。如放大器的输入端、输出端电平的控制、分支衰减量的控制。衰减器有无源衰减器和有源衰减器两种。有源衰减器与其他热敏元件相配合组成可变衰减器，装置在放大器内用于自动增益或斜率控制电路中。无源衰减器有固定衰减器和可调衰减器。固定衰减器由电阻组成，不影响频率特性，常用T型或π型网络组成；（有关常用75Ω阻抗T型、π型不同衰减量的电阻数据可参阅共用天线电视系统一书）；可调衰减器由电位器组成在调试中及电平调整中使用。要求衰减器的输入、输出阻抗应和接口端匹配，有线电视系统里都应为75欧。衰减器的频率特性要满足系统的频率范围要求，在频率范围内衰减器的衰减量应和频率无关。因此，常用电阻元件组成。频率范围不同，衰减器的形式也不同。有用同轴线作衰减器；在波导系统中，常用吸收电场能量的膜片作衰减器；也有采用固态二极管（如PIN二极管）在微波频段内制成波导或同轴线系统的可以电调谐的衰减器。衰减器常用于多种电信设备和电子仪器中。

八、均衡器

在电信设备中，用以校正因频率不同而引起的衰减（即传输损耗）及相位差不同的网络。能校正衰减与频率关系的，称为"衰减均衡器"；能校正相位差与频率关系的称为"相位均

衡器"。在有线电视系统里经常需要使用均衡器。均衡器通常串接在放大器的电路中，是为平衡电缆传输造成的高频、低频端信号衰减不一致而设置。因为电缆的衰减特性随频率的升高而增加。常用的衰减均衡器，又称为幅度均衡器。一般由线圈、电容器、电阻等元件组成。衰减均衡器的特性阻抗等于一个定值，其均衡值为电缆高、低频参考点之间衰减量的分贝差，均衡器的频率特性正好与电缆频率特性相反，而是频率低衰减大，频率高衰减小，用这一相反的特性起到均衡作用。均衡器也常做成小块印制板插件式结构，以均衡量的大小来分。

九、混合器

将两套以上的不同频率的射频节目（信号）混合在一起形成一路宽带的射频（信号）多频道节目输出的器件为混合器。在有线电视系统前端里混合器是系统信号的集散点，即在混合器输入端集中所有经过技术处理的多频道射频信号，再在混合器输出端将信号输出出去分送到系统网络送至用户。混合器的主要技术要求。工作频率：混合器要是宽带型的则频率应满足系统里整个频带的要求。混合器要是频道型的则频率应满足所需混合的各频道要求；接入损失：信号经过无源网络时总希望接入损失（插入损失）越小越好。混合器输入功率与输出功率之比称混合器的接入损失。接入损失通常用分贝来表示。用分贝表示时，为输入端电平分贝数

与输出端电平分贝数之差。不同的混合器接入损失不一样；输入输出阻抗：为了在整个系统内各个接口都应匹配，所以混合器的输入端及输出端阻抗都应75欧；输入端之间的相互隔离；在理想情况下，混合器任一输入端加入信号时，其它输入端不能出现该信号，任一输入端有开路或短路现象时也不应影响其他输入端。但实际上总有一定的影响。在各端匹配的情况下，某一输入端加入一个信号，该信号电平与其它输入端出现的该信号电平之差，即为混合器输入端之间的相互隔离，一般用分贝来表示。对于不同的混合器有不同的要求，一般要求大于20分贝。

十、互相调制比（IM）

有线电视系统中放大器放大多个频道的电视信号时，由于放大器的非线性作用（主要是二次项），使传送信号彼此混频，产生的和频或差频落到欲接收频道的频率范围内和有用信号一起进入电视接收机，就会产生干扰，这就叫互相调制简称互调。互相调制与频率有密切关系。互调干扰，它产生网纹或斜纹干扰。互调比定义为IM=20lg载波电平有效值/互调产物有效值国家标准中规定IM≥57dB，设计时应取58dB。

十一、交扰调制比(CM)

有线电视系统中放大器放大多个频道的电视信号时，由于放大器中非线性器件的影响（主要是三次项），使所欲接

收频道的图像载波受到其它（干扰）频道的调制波的幅度变化干扰，这就称为交扰调制或交叉调制简称交调。常见的现象是在欲接收的图像背景上出现干扰频道图像的负象。有时干扰频道的水平同步信号在欲接收的图像画面上翻转，成为一个垂直白条，而且左右移动（在行频一致时是固定的），好象汽车前窗的雨刷，因而也叫"雨刷干扰"。

交扰调制是干扰信号的调制转移到了有用信号的载波上。定义交扰调制：XM=20lg被测载波上转移调制的峰-峰值/被测载波上需要调制的峰-峰值与交扰调制定义相反，定义交扰调制比（CM）：CM=20lg被测载波上需要调制的峰-峰值/被测载波上转移调制的峰-峰值国家标准中规定CM≥

46dB，设计时应取48dB。

十二、分配器

分配器是有线电视传输系统中分配网络里最常用的部件，用来分配信号的部件。它的功能是将一路输入信号均等地分成几路输出，通常有二分配、三分配、四分配、六分配等。有线电视网的频率不断提升，功能不断加强，因此对分配器的要求不断提高。分配器主要技术要求。频率范围：分配器使用在整个有线电视网中，因此应具有宽带的频率特性；输入输出阻抗：有线电视网中的射频各种接口阻抗均应为75欧，以实现阻抗匹配，因此分配器输入端及输出端阻抗均应为75欧；分配损失：在系统中总希望接入分配器损

耗越小越好。分配损失Ls的多少和分配路数n的多少有关，在理想情况下Ls=10lgn，当n=2时为二分配器分配损失为

3dB。实际上除了等分信号的损失外，还有一部分是由于分配器件本身张衰减，所以总比计算值要大。如二分配器分配损失工程上常取值3.5dB，4分配器损失常取值8dB；相互隔离：相互隔离亦称分配隔离。如果在分配器的某一个输出端加入一个信号，该信号电平与其它输出端该信号电平之差即是相互隔离，一般要求分配器输出端隔离度大于20dB以上。分配器输出端隔离度越大越好，则表示分配器各输出端之间的相互影响、干扰小；驻波比：驻波比是衡量分配网络传输质量的重要指标，它表示阻抗匹配程度。在理想情况下，分配器的输入阻抗、输出阻抗和它相联接的同轴电缆的阻抗完全相等，这时的驻波比为1，实际上驻波比往往大于1。如果驻波比太大，则传输信号就会在分配器的输入端或者输出端产生反射，对图像质量产生不良影响，如重影等。分配器在工程中还分为过电型分配器、户外型分配器、户内分配器等。

十三、单声道

一个声音通道，用一个传声器拾取声音，用一个扬声器进行放音的过程，称之为单声道。在电视广播中，单声道伴音质量欠佳，特别是遇到优势的文艺节目，尤其是现场直播高水平的音乐表演时就显得逊色不少。另外单声道伴音只能

用一种语言进行广播，这对一个多民族多方言的我国是不适用的，应当发展为双伴音（双通道）同时播放两种语言，同时也为立体声广播创造条件。

十四、双伴音/立体声

利用双声道可以实现双声道电视伴音，同时播放两种不同语言的伴音，如一路用标准的普通话；另一路用当地的民族语言或方言，且两者可随意选择。也可以一路用标准的普通话或民族语言；另一路用某一外国语言，而且两者也可随意切换。比如在播放原版国外电视片时，虽然可以在电视屏幕上打中文字幕，看起来总不顺畅，而双伴音就可克服打字幕的缺陷。双声道为立体声广播创造了条件。因为人的双耳能够辨别各声源的距离和方向，故听音有空间感（或立体感）。在放声系统中，应用两个或两个以上的声音通道，使听者所感到的声源相对空间位置能接近实际声源的相对空

间位置，这种重放声音称为立体声。立体声有双声道立体声、四声道立体声、杜比立体声、杜比环绕声、杜比AC-3数码环绕声等。采用立体声技术进行的无线电广播称为立体声广播。以双声道立体声广播为例。双声道立体声广播是，通过一个或两个不同频率的广播频道播送对应于听众左前和

右前两个方位的两路声音信号。听众使用具有双声道重放系统的立体声收音机接收，可以辨别出声源的相对位置而产生立体声感；如用普通收音机也能接收到同一节目内容，但是

没有立体声感。为了满足单声道兼容，大多采用导频制的调频立体声广播。它只使用一个调频广播频道，用调制的基本声音频率送"左加右"信号，副载波调幅频带和导频送"左减右"信号。在理论上为了获得最佳立体声效，理想方法是采用无限多个传声器拾取声音信号，然后用无限多个声音通道将声音传送到无限多个扬声器并重放。只要扬声器的位置和传声器的位置一一对应，则重放的声音能准确地再现现场的声音，使听众有身临其境的现场的立体感。

十五、环绕立体声

环绕声是指直射声音和反射声音把听者包围起来的重

放方式。因此，扬声器越多，听者被包围的感觉越强。双通道立体声只能辨别出声源的相对位置。四通道立体声系统采用四个传声器、四个扬声器。四个传声器中的两个靠近舞台，拾取舞台的直达信号，另两个离舞台较远，拾取反映环境声效果的混响信号。四个传声器拾取的信号由四个独立的声音通道传送到四个扬声器。对应于传声器的位置，扬声器分别为前左、前右、后左、后右；其中前左、前右用于重放舞台的直达声，后左、后右用于重放反映环境效果的混响声。而听者则因其前后方都有扬声器，不仅在横向上有临场感，而且有被声音包围的感觉，因而也称环绕立体声。

十六、杜比AC-3数码环绕声

AC-3技术起源于为高清晰度（HDTV）提供高质量声音。

电气原理图的分析方法

一．运用电各气设备图形符号绘制电气系统图应注意以下几点：1．符号尺寸大小、线条粗细根据国家标准可以放大与缩小，但在同一张图样中，同一符号的尺寸应保持一致，各符号间及符号本身比例应保持不变。 2．标准中示出的符号方位在不改变符号含义的前提下，可根据图面布置的需要旋转或成镜像位置放置，但文字和指示方向不得倒置。 3．大多数符号可以加上补充说明标记。 4．部分具体器件的图形符号可以由设计者根据国家标准的符号要素、一般符号和限定符号组合而成。 5．国家标准未规定的图形符号可根据实际需要，按突出特征、结构简单、便于识别的原则进行设计，但需要报国家标准局备案。当采用其他来源的符号或代号时，必须在图解和文件上说明其含义。二．机床电气原理图分析方法在仔细阅读设备说明书，了解机床电气控制系统的总体结构、电机的分布状况及控制要求等内容之后，便可以对其电气原理图进行阅读分析。 1．主电路分析。先分析执行元件的线路。一般先从电机着手，即从主电路看有哪些控制原件的主触头和附加元件，根据其组合规律大致可知该电动机的工作情况（是否有特殊的启动、制动要求、要不要正反转，是否要求调速等）。这样分析控制电路时就可以有的放矢。 2．控制电路分析。在控制电路中，由主电路的控制元件、主触头文字符号找到有关的控制环节以及环节间的联系，将控制线路“化整为零”，按功能不同划分成若干单元控制线路进行分析。通常按展开顺序表、结合元件表、元件动作位置图表进行阅读。 . 从按动操作按钮（应记住各信号元件、控制元件或执行元件的原始状态）开始查询线路。观察元件的触头信号时如何控制其他元件动作的，查看受驱动的执行元件有何运动；再继续追查执行元件带动机械运动时，会使哪些信号元件状态发生变化。在识图过程中，特别要注意相互联系和制约关系，直至将线路全部看懂为止。 3．辅助电路分析。辅助电路包括执行元件的工作状态、电源显示、参数测定、照明和故障报警等单元电路。实际应用时，辅助电路中很多部分由控制电路中元件进行控制，所以常将辅助电路和控制电路一起分析，不再将辅助电路单独列出分析。 4．联锁与保护环节分析。生产机械对于系统的安全性、可靠性均有很高的要求，实现这些要求，除了合理的选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气原理图的分析过程中，电气联锁与电气保护环节是一个重要的内容，不能遗漏。 5．特殊控制环节分析。在某些控制线路中，还设置了一些主电路、控制电路关系不密切，相对独立的控制环节，如产品计数器装置、自动检测系统、晶闸管触发电路、自动调温装置等。这些部分往往自成一个小系统，其识图分析方法可以参照上述分析过程，并灵活运用电子技术、自控系统等知识逐一分析。 6．整体检查。经过“化整为零”，逐步分析各单元电路工作原理及各部分控制关
