地铁减振降噪总结精简版
地铁噪声形成
动力系统噪声：牵引设备噪声、辅助设备噪声和其他设备噪声。
轮轨噪声包括：有节奏的滚动噪声、钢轨接缝处的撞击噪声和弯道处的啸叫噪声
滚动噪声又称为“吼声”，由钢轨和车轮表面的粗糙不平引起的，
撞击噪声由车轮和钢轨的结合处撞击所产生，
啸叫噪声是列车车轮在轨道上滑动摩擦所产生的一种窄带噪声，强度大，频率高。啸叫噪声出现在小半径弯道或列车制动时，由于车轮相对于轨道横向运动而产生，
车内振动的主要来源
高架桥梁上运行的振动来源
当地铁客车在高架桥梁上运行时，地铁列车高速行进是地铁振动的主要发生源，具体来源于列车的轮轨系统和动力系统，其表现为：
(1)列车行驶时，对轨道的重力加载产生的冲击,造成车轮与轨道结构的振动；
(2)地铁车辆运行时，众多车轮与钢轨同时发生作用所产生的作用力，造成车辆与钢轨结构(包括钢轨、构件、道床等)上的振动；
(3)车轮滚过钢轨接缝处时，轮轨相互作用产生的车轮与钢轨结构的振动；
(4)轨道的不平顺和车轮的粗糙损伤等随机性激励产生的振动；
(5)车轮的偏心等周期性激励导致的振动。
地下线路运行的振动来源
地铁列车在地下线路运行时影响振动源的因素涉及到车辆、轨道、道床、隧道、地质条件等方面
减振降噪常用措施
1、轨道结构方面的减震降噪措施。
(l）采用较大半径曲线线路。（2）采用重型、无缝化的钢轨。（3）采用合理的轨道结构。（4)采用减振型扣件，如轨道减振器扣件、柔性扣件等。（5）加强轨道的养护维修，6）利用附加阻尼结构，7）约束阻尼结构减振整体道床
2、车辆上的减振降噪措施。
(l）改善车身结构（2）在机车车辆上使用新型减振器，如采用金属一橡胶复合减振器，（3）采用弹性车轮、充气橡胶车轮、阻尼车轮及弹性踏面车轮等（4）采用隔音、吸音材料。
3、传递、接收方面的减振降噪措施。
采用铺设轻质吸声桥面和路面、在高架桥上安装吸声天棚，设置声屏障也是降低高架轨道交通噪声的有效措施，在接收处，可在住宅、建筑处涂抹吸音材料，进行防振吸音处
理。
2.3高架线路和桥梁的减振降噪措施
目前，国内外城市轨道交通的高架桥结构大多采用箱形梁形式。由于箱形梁的内部空腔在轨道交通噪声主要频段内存在声学模态，腔内的声场共振可能使桥梁的上下两个面的辐射声增加，而且，箱形梁桥的底面是大面积的平面，声辐射效率比较高，因此，有必要研究箱形梁的减振降噪措施。目前箱形梁的降噪处理有以下几类技术：
1）在箱形梁腔内设置隔声板，将箱形梁腔内的声学共振频率向上移至轨道交通噪声的主要频段以外，则可有效降低桥梁振动噪声。
2）在箱形梁腔内安装动力吸振器，这是控制桥梁振动噪声最有效的方法。
3)铺设轻质吸声桥面和路面。
高架轨道交通线的桥面是声反射面,降低桥面的声反射可以大大降低列车通过时的噪声。近年发展起来的各种多孔混凝土都可以有效降低桥面的声反射。即在桥面铺浇一定厚度的多孔混凝土,既不影响检修者行走,又有一定的吸声效果。但是,多孔混凝土对1 kHz以下的中低频噪声的吸声效果不够理想,而高架轨道交通噪声中以500 Hz为中心的中低频噪声占主要成分,因此对这类噪声可以使用发泡混凝土。
4)在高架桥上安装吸声天棚或悬挂空间吸声体等吸声结构
5)设置声屏障是降低轨道交通运行噪声的一种有效措施
轨道结构设计
(1)Edilon钢轨埋置式板式轨道结构
荷兰Edilon公司研制了一种以纵向连续支承取代传统的分散点支承、增加了轨底支承系统应力水平的埋置式轨道结构。
(2)浮置板有碴轨道结构
德国在研制低振动轨道结构时,也开发研制了浮置板有碴轨道结构
(3)D型可更换式弹性直结轨道
这种轨道结构大量应用于日本的高速铁路和地铁系统,使用历史已有20多年。
4）橡胶支座浮置板轨道
目前在瑞士的日内瓦,法国的格勒诺布尔、南特、鲁昂、斯特拉斯堡,西班牙的巴伦西亚、马德里,意大利的米兰、罗马,德国的慕尼黑地铁和比利时、奥地利、瑞士铁路中采用
5）钢弹簧浮置板轨道
由于钢弹簧浮置板的隔振效果显著,目前几十个有轨道床和60多座邻近建筑(包括多座音乐厅)采取了该方法,隔振效果都十分理想。德国柏林地铁、科隆地铁、法兰克福-曼茵茨国际机场楼顶快速客运系统、巴西圣保罗地铁、日本
东京地铁、韩国釜山-汉城高速铁路的釜山车站和天安车站[2]、伦敦DLR Lewisham地铁延长线的居民楼下隧道采用了这项技术。其中,韩国汉城-釜山高速铁路釜山车站和天安车站采用的弹簧浮置板道床,是迄今为止荷载最重、车速最高的隔振道床。
车轮设计
采用弹性车轮、充气橡胶车轮、阻尼车轮及弹性踏面车轮等技术，通常可减振降噪2—
1OdB(A)。如在巴黎地铁中的车辆和日本跨坐式独轮交通车辆均采用充气橡胶车轮。这种车轮比普通钢轮，可降低噪声10dB(A)
如德国通过把制动盘放置在轮心上来减少噪声，试验结果证明，对1000Hz以上的噪声大约可降低5dB(A)。采用减振降噪动力驱动系统。如温哥华、底特律、大阪等在20世纪80年代的轨道交通系统中，运行的车辆均应用了线性电机技术。由于采用线性电机，省去了齿轮箱等一系列传动机构，减少了许多噪声源，因而噪声值比一般车辆降低大约l0dB(A)
新加坡对于地铁客车的降噪主要从缓解轮轨噪声出发，消除车轮怪声、降低滚动噪声和撞击噪声。措施如下：
(1)避免小半径曲线；
(2)润滑车轮或钢轨踏面；
(3)采用阻尼车轮或弹性车轮。
各城市措施
成都地铁在其减振降噪方面采用了一种大如车轮的日本造“空气包”，这种空气包“垫”在车身和车轮之间，不少零件连接处还有一些小“气包”，这些“空气包”替代了传统的弹簧减振系统，达到了很好的效果习。
天津地铁采用了新型高弹性减振扣件、新型橡胶套靴弹性短轨枕、新型高弹性减振垫板和减振接头夹板等，、
上海地铁采用了新型减振床，能将整条钢轨连同水泥道床抬离地面，产生浮起来的效果
巴黎7号、13号地铁线在巴士底狱的新歌剧院下通过,试验证明在轨枕底部加了一层橡胶垫后情况得到了改善
这些车辆段上盖开发均不同程度地采取了一定的减振降噪措施。香港地铁采用了加厚上盖板、设置隔音屏障及隔音罩、设置橡胶道床垫等;北京地铁采用了道砟垫等;上海、杭州、福州等城市地铁采用了迷宫式约束阻尼钢轨等。其中香港、北京、上海地铁车辆段已开通运营,测试结果表明,运营情况良好,减振降噪效果明显。
洛杉矶附加阻尼
旧金山亚特兰大浮置板
波特兰和加州道渣层
对土壤的研究
软土振动更大，5db
饱和的土比干的振动大
越深，振动越低，越大的隧道，深度影响越小
隧道研究
在隧道底部加质量影响大
在隧道底加0.5m的弹性层，可减少30-40db，更厚或者更薄效果都不是很好。
圆形和卵型差不多，方型隧道差
站台研究
单边的站台比在中间的站台高3.3db
底下的比地上的高3.3db
地铁减振降噪总结精简版
地铁噪声形成 动力系统噪声：牵引设备噪声、辅助设备噪声和其他设备噪声。 轮轨噪声包括：有节奏的滚动噪声、钢轨接缝处的撞击噪声和弯道处的啸叫噪声 滚动噪声又称为“吼声”，由钢轨和车轮表面的粗糙不平引起的， 撞击噪声由车轮和钢轨的结合处撞击所产生， 啸叫噪声是列车车轮在轨道上滑动摩擦所产生的一种窄带噪声，强度大，频率高。啸叫噪声出现在小半径弯道或列车制动时，由于车轮相对于轨道横向运动而产生， 车内振动的主要来源 高架桥梁上运行的振动来源 当地铁客车在高架桥梁上运行时，地铁列车高速行进是地铁振动的主要发生源，具体来源于列车的轮轨系统和动力系统，其表现为： (1)列车行驶时，对轨道的重力加载产生的冲击,造成车轮与轨道结构的振动； (2)地铁车辆运行时，众多车轮与钢轨同时发生作用所产生的作用力，造成车辆与钢轨结构(包括钢轨、构件、道床等)上的振动； (3)车轮滚过钢轨接缝处时，轮轨相互作用产生的车轮与钢轨结构的振动； (4)轨道的不平顺和车轮的粗糙损伤等随机性激励产生的振动； (5)车轮的偏心等周期性激励导致的振动。 地下线路运行的振动来源 地铁列车在地下线路运行时影响振动源的因素涉及到车辆、轨道、道床、隧道、地质条件等方面 减振降噪常用措施 1、轨道结构方面的减震降噪措施。 (l）采用较大半径曲线线路。（2）采用重型、无缝化的钢轨。（3）采用合理的轨道结构。（4)采用减振型扣件，如轨道减振器扣件、柔性扣件等。（5）加强轨道的养护维修，6）利用附加阻尼结构，7）约束阻尼结构减振整体道床 2、车辆上的减振降噪措施。 (l）改善车身结构（2）在机车车辆上使用新型减振器，如采用金属一橡胶复合减振器，（3）采用弹性车轮、充气橡胶车轮、阻尼车轮及弹性踏面车轮等（4）采用隔音、吸音材料。 3、传递、接收方面的减振降噪措施。 采用铺设轻质吸声桥面和路面、在高架桥上安装吸声天棚，设置声屏障也是降低高架轨道交通噪声的有效措施，在接收处，可在住宅、建筑处涂抹吸音材料，进行防振吸音处 理。 2.3高架线路和桥梁的减振降噪措施 目前，国内外城市轨道交通的高架桥结构大多采用箱形梁形式。由于箱形梁的内部空腔在轨道交通噪声主要频段内存在声学模态，腔内的声场共振可能使桥梁的上下两个面的辐射声增加，而且，箱形梁桥的底面是大面积的平面，声辐射效率比较高，因此，有必要研究箱形梁的减振降噪措施。目前箱形梁的降噪处理有以下几类技术：
城市轨道交通减震降噪技术发展现状
城市轨道交通减震降噪技术发展现状 与未来 摘要：对城市轨道交通振动与噪声控制设计的相关规范进行了梳理，介绍并分析了目前主要的轨道减振措施的特点与优缺点，对目前减振效果最好的浮置板道床进行了经济性对比分析。 关键词：轨道交通；轨道结构；减振； 截至2012年12月，北京、天津、上海、广州、深圳、长春、大连、沈阳、重庆、成都、南京、武汉、杭州、苏州、西安和昆明16个城市的70条轨道交通线路投入运营，运营里程2081.13km，车站1378座；北京、上海、广州、深圳和南京等城市逐步进入网络化运营。 随着一些大城市轨道交通网络的逐渐形成，越来越多的城市轨道交通线路不可避免地近距离下穿城市功能建筑物，城市轨道交通运营产生的振动污染引起公众和有关部门的关注。国外从20世纪60年代开始重视城市轨道交通减振降噪问题。1966年，英国的阿尔贝民事法院6层建筑物即采用叠层橡胶减振技术，解决城市轨道交通对建筑物的影响；80—90年代德国、英国进行了无砟轨道减振降噪的大量试验研究。我国轨道减振研究起步较晚，早期修建北京和天津地铁时未考虑环境振动问题，投入运营后减振改造工程干扰运营，浪费人力和物力。为避免环境振动超标，上海地铁1号线于1994年首次采用轨道减振设施——轨道减振器扣件。随着我国各地城市轨道交通建设陆续开展，各种类型的轨道减振产品在城市轨道交通建设工程中相继得到应用。随着城市轨道交通的迅速发展，在人口密集、科研院所、医院、学校等城市公共区域，车辆噪音越来越多的引起人们的关注。城市轨道车辆噪音根据生源的不同大致分为以下几种：轮轨噪声：由轮轨相互作用引起的噪音； 设备噪声：由空调、电机等车辆设备工作产生的噪音； 空气动力噪声：车体与空气摩擦而产生的噪声； 集电系统噪声：由受电弓和电线相互摩擦引起的噪音； 构造物二次噪声：列车振动引起桥梁、隧道或周围建筑物的二次振动而产生的噪声。 1我国城市区域环境振动标准 城市轨道交通环境振动防治作为环境保护产业的一部分，在城市轨道交通环境建设，以及经济与环境协调可持续发展方面具有重要而独特的意义。为贯彻《中华人民共和国环境保护法》，控制环境振动污染，我国制定了相应的环境振动标准。现行《地铁设计规范》[2]规定，地铁振动污染防治设计应符合国家现行《城市区域环境振动标准》，环境评价预测超标地段应采取减振措施，以满足国家环境保护及相关规范要求。近年来，我国许多城市进行了大规模的城市轨道交通和基础设施建设，出现了一些新的城市轨道交通振动源和振动问题，而人们对城市环境要求更为严格，尤其是在夜间，对于地铁运行产生的振动响应更为敏感。研究发现，即使振动水平处于65dB“特殊住宅区”振动限值之下，人们仍能感到振动并产生厌恶感；当振动水平处于62dB以下时，大部分居民感觉不到振动。现行《城市区域环境振动标准》中的一些计权方式和测量方法严重滞后于相关学科研究发展。为此，国家环境保护部科技标准司组织修订《环境振动标准》（征求意见稿）。修订后其紧密结合国际现行标准，体现了以人为本的社会发展要求。 2我国城市轨道交通轨道减振现状特征 目前，我国城市轨道交通轨道减振领域现状特征是需求总量大、产品种类多、占全线比例高、减振要求复杂。 2.1产品种类多 轨道减振技术的通常做法是在组成轨道的各个刚性部件之间插入弹性层，按插入位置的不同可分为扣件减振、轨枕减振和道床减振。弹性层所处的位置越靠下，悬浮的质量就越大，越能获得较好的减振效果。根据减振效果的不同，《地铁设计规范》（征求意见稿）[5]将减振措施分为一般减振措施、中等减振措施、高等减振措施和特殊减振措施4个等级。
城市地铁轨道减振降噪技术应用分析
城市地铁轨道减振降噪技术应用分析 发表时间：2019-09-19T11:12:41.283Z 来源：《基层建设》2019年第19期作者：林锋[导读] 摘要：城市地铁列车在实际运行过程中会产生一定的振动，这些振动会破坏和影响沿线建筑和居民正常生活，这就需要应用城市地铁轨道减振降噪技术，振源和初始传递轨道是地铁系统的减震降噪的对象。 青岛地铁集团有限公司运营分公司山东青岛 266000摘要：城市地铁列车在实际运行过程中会产生一定的振动，这些振动会破坏和影响沿线建筑和居民正常生活，这就需要应用城市地铁轨道减振降噪技术，振源和初始传递轨道是地铁系统的减震降噪的对象。本文论述了城市地铁轨道减振降噪技术的应用，对于相关研究提供理论基础。 关键词：城市地铁；轨道减振；降噪技术；实践应用城市地铁列车在实际运行过程中，轮轨在相互作用下会产生振动，振动利用各种途径向地铁土体结构中传播，这样会影响到地铁沿线建筑物的稳定性，还会干扰到周边一起的精密度和灵敏度，还会影响到地铁沿线居民的生活，因此利用地铁轨道减振降噪技术，可以保障地铁沿线建筑和居民的正常生活。 1.城市地铁轨道减振降噪设计原则 1.1分级减振原则 结合当前城市地铁轨道减振降噪技术的实际水平，考察不同减震降噪技术的应用效果，以工程实际情况为基础，划分减震降噪的等级，各个地段需要结合实际情况采取不同的减振措施，合理配置轨道部件，保障减震降噪的效果。近些年城市地铁轨道减振降噪技术不断发展，划分轨道减振降噪技术，中级减振降噪地段为5~10dB，高级减振降噪地段为减振10~15dB，特殊减振降噪地段为15dB以上。 1.2经济合理性原则 减振降噪技术应该具有可靠性，在正常使用减振降噪技术过程中，要尽量减少维修，或者达到免维修的要求，针对减振结构易损件，或者某些部件很难更换，可以结合钢轨等寿命设计要求。 1.3结构稳定原则 利用减振降噪技术为了保障城市地铁运行的安全性合平稳性，保障轨道的几何变形处于正常范围内，避免钢轨出现异常磨损问题。城市地铁轨道落实减振降噪技术之后，沿线敏感区域的噪声和振动要满足相关标准要求。 1.4因地制宜原则 以沿线规划条件为基础，在规划红线内不能设置敏感建筑物，或者降低建筑物的等级，设置针对性的减振降噪措施。如果某个地段的线路条件比较恶劣，可以设置级别较高的钢弹簧浮置板，保障减振降噪效果，同时要避免出现波磨问题。结合线路平纵断面和规划条件，及时调整减振降噪技术的应用方案，充分发挥出减振降噪技术的作用。 2.城市地铁轨道减振降噪技术应用 2.1常规减振技术措施 为了避免城市地铁运行干扰到周围环境，需要针对不同的振动源和传播途径，确定针对性的减振降噪技术。可以权限铺设无缝线路，这样可以将钢轨接头彻底消除，提高了轨面的连续性，避免轮轨之间发生冲击和振动，这样就会极大的减少城市地铁轨道的噪声和振动。利用弹性分开式扣件，保障扣件节点静刚度在20KN/mm以内，可以在轨下和垫板下分别设置减振垫。针对不同的减振地段，利用不同的减振措施，保障振动衰减效果，同时要注意满足环保要求。城市地铁在运营之前或者在运营过程中，需要定期打磨钢轨的顶面，这样才可以保障良好的轮轨接触效果，避免轮轨之间动力作用过大，这样有利于达到的减振降噪作用。将油涂在钢轨侧面，定期打磨钢轨表面，镟削车辆，这样减少出现滚动噪声。控制好轨道施工质量，提高养护维修质量，保障线路和轨道始终处于良好的状态当中，在最大程度上降低车辆运行带来的振动和噪声。设置车辆轨道系统，严格控制车辆转向架一系二系弹簧的技术要求。 2.2利用橡胶支撑浮置板 在混凝土施工过程中，可以设置橡胶支承浮置板，可以结合实际情况选择利用连续线绕浮置板和双支承式预制浮置板，当前很多国家的地铁系统都选择利用连续心焦浮置板，在我国的广州等城市选择利用双支承式预制浮置板。在支撑方式角度出发，可以分成整体支承和线性支承以及分布式支承三种方式。利用整体支承，其结构比较简单，不会产生较大的施工误差，整体支承的面积比较大，因此可以降低纵向轨道的振动和噪声，但是利用整体支承，不利于今后的维修工作。利用线性支承，可以节省很多材料，同时也可以降低轨道结构的固有频率。利用分布式支承技术，无法有效抵抗轨道纵向振捣和噪声，为了控制浮置板的变形，需要充分吻合剪切模量和垫板大小以及垫板厚度，如果保证设计的合理性，同时轨道固有频率比较低，那么就可以达到良好的减振效果，同时也可以随时进行维修。 创建车辆、轨道、浮置板的耦合系统动力学有限单元模型，需要利用连续分布参数轨道模型，不能只是简化等效总集参数轨道模型，这样才可以计算更加复杂的问题。地铁钢轨可以利用连续弹点离散性支承梁模型，不能利用连续弹性基础模型，这样才可以计算城市地铁列车运行过程，并且可以准确处理轨道模型涉及到的动力学问题。可以等效弹性刚度表示模型扣件和轨下弹性垫板以及枕下道床支撑弹性。 国家很多国家都选择利用天然橡胶制作双支承式预制浮置板的橡胶支座，利用这种配方设计，可以使橡胶支座的蠕变率由此降低，也可以使橡胶支座的可靠性也可以得到保障。 2.3中级减振地段的技术措施 可以利用粘合垫板式扣件和压缩型轨道减震器扣件。粘合垫板式扣件是粘接顶板和底板，龙弹性材料的弹性作用，当前很多国家都开始广泛利用该扣件，也可以利用压缩性轨道减震器扣件，可以达到相同的性能。 也可以利用剪切型轨道减震器扣件，这种扣件属于弹性分开式，可以利用螺栓弹条扣压钢轨，也可以利用无螺栓弹条扣压钢轨，利用橡胶圈硫化承轨板和底座，利用橡胶剪切变形，可以产生竖向弹性和横向弹性，发挥橡胶的阻尼特性，可以实现隔振减振效果。 利用梯形轨枕轨道，主要是发挥预应力钢筋混凝土结构的作用，利用两根预应力混凝土总量和三根钢管，建立一个整体。日本新干线广泛利用梯形轨枕轨道，我国上海和南京等城市也开始大力推广这种减振降噪技术。 2.4减振垫浮置道床

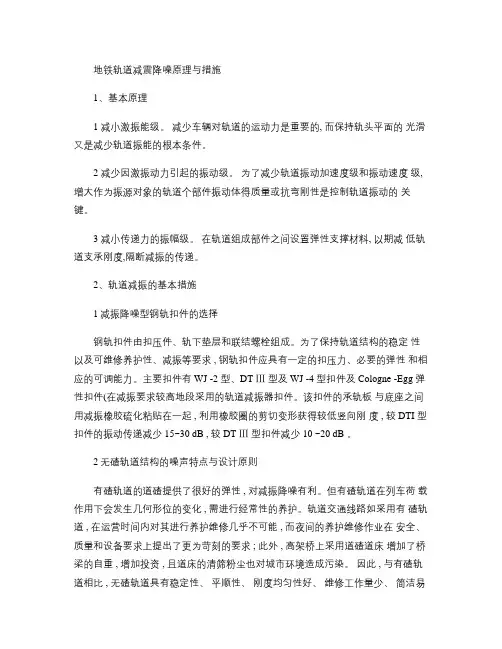

地铁减振降噪论文(精)
地铁轨道减震降噪原理与措施 1、基本原理 1 减小激振能级。减少车辆对轨道的运动力是重要的, 而保持轨头平面的光滑又是减少轨道振能的根本条件。 2 减少因激振动力引起的振动级。为了减少轨道振动加速度级和振动速度级, 增大作为振源对象的轨道个部件振动体得质量或抗弯刚性是控制轨道振动的关键。 3 减小传递力的振幅级。在轨道组成部件之间设置弹性支撑材料, 以期减低轨道支承刚度,隔断减振的传递。 2、轨道减振的基本措施 1减振降噪型钢轨扣件的选择 钢轨扣件由扣压件、轨下垫层和联结螺栓组成。为了保持轨道结构的稳定性以及可维修养护性、减振等要求 , 钢轨扣件应具有一定的扣压力、必要的弹性和相应的可调能力。主要扣件有 WJ -2 型、DT Ⅲ型及 WJ -4 型扣件及 Cologne -Egg 弹性扣件(在减振要求较高地段采用的轨道减振器扣件。该扣件的承轨板与底座之间用减振橡胶硫化粘贴在一起 , 利用橡胶圈的剪切变形获得较低竖向刚度 , 较 DTI 型扣件的振动传递减少 15~30 dB , 较 DT Ⅲ型扣件减少 10 ~20 dB 。 2无碴轨道结构的噪声特点与设计原则 有碴轨道的道碴提供了很好的弹性 , 对减振降噪有利。但有碴轨道在列车荷载作用下会发生几何形位的变化 , 需进行经常性的养护。轨道交通线路如采用有碴轨道 , 在运营时间内对其进行养护维修几乎不可能 , 而夜间的养护维修作业在安全、质量和设备要求上提出了更为苛刻的要求 ; 此外 , 高架桥上采用道碴道床增加了桥梁的自重 , 增加投资 , 且道床的清筛粉尘也对城市环境造成污染。因此 , 与有碴轨道相比 , 无碴轨道具有稳定性、平顺性、刚度均匀性好、维修工作量少、简洁易
北京地铁八通线减振降噪措施
由于北京地区的昼夜温差较大,在拆除侧模后,及时加盖草帘,避免产生温度裂缝。 3 5 预应力张拉和孔道压浆 (1)张拉。预应力筋采用横向对称张拉,待力筋就位后,在48h内进行张拉,以防预应力筋腐蚀。若不能在48h内张拉,则应用水溶性油脂涂抹力筋,或者尽量多撒放些干燥剂。 (2)压浆。为获得好的压浆效果,必须控制水灰比 0 45及在水泥浆中加入膨胀剂,以确保压浆填充密实。膨胀剂的氯化物含量不许超过外加剂重量的0 25%。最好是在钢筋就位之后48h以内和张拉24h以内进行压浆。压浆压力控制在0 7MPa,压浆工作必须连续不断,直到从排气口溢出的浆的质量与注入的浆一样,没有可见的水或空气为止。 4 结语 预应力结构的耐久性控制要从混凝土的密实性、裂缝及钢筋保养的控制及选择合理的施工方法入手,控制每一个施工工序环节。北京地铁八通线01标段连续箱梁按以上方法施工,取得了良好的效果。 收稿日期:2003-08-08 (责任审编 李从熹) 北京地铁八通线减振降噪措施 吴建忠,田德水 (北京城建设计研究总院,北京 100037) 摘要 简述八通线轨道的减振设计和对沿线环境敏感点所采取的措施。 关键词 轨道 减振降噪 声屏障 北京地铁八通线为城市居民出行提供了极大的方便,也带来了振动和噪声问题。车辆在传统的地铁轨道结构体系上运行,会对附近地面建筑物产生振动和噪声影响。一部分振动和噪声是由于轨道不平顺导致轮轨撞击而产生的,这种噪声通过空气介质传播到建筑物,称为一次噪声;由于轮轨撞击引起高架桥振动而产生的噪声称为二次噪声。振动通过轨道结构 道床 (高架桥桥墩 地基) 地基传到建筑物上,再通过建筑物结构本身的耦合放大而激发出楼板的低频振动,振动源中没有衰减掉的低频成分(20~500Hz)则通过墙壁和底板激发出固体声(二次噪声)。 对城市轨道交通振动和噪音必须标本兼治,有针对性地采取减振降噪措施,确保在线路开通后取得良好的环境效益。 1 轨道结构设计 城市轨道交通产生振动和噪音的根源在于轮轨关系,因此必须改善轮轨关系,减少振动和噪声。 1 1 钢轨选择 钢轨的选择应保证轨道具有良好的动力响应特性和稳定性,在长期运营中保持良好的平顺性,养护维修量少,使用寿命长。材质强韧性差的钢轨经列车长期运营碾压后,其轨顶面将产生塑性流变而剥离掉块或出现波形磨耗,导致轨顶面不平顺。一些工业发达国家把60kg m钢轨作为主要轨型,材料采用优质钢种,以提高其强韧性,减少运营过程中出现的轨面不平顺。采用重型钢轨对降低噪声有利。八通线选择60kg m 钢轨作为正线的工作钢轨。 1 2 道床及扣件设计 八通线有一多半线路为高架线,应优先采用整体道床结构,以减少养护维修工作量,增加轨道的稳定性,保持轨道整洁、美观。为增加轨道的弹性,钢轨扣件采用双弹性垫层设计,即在轨下和分开式扣件铁垫板下均设静刚度系数较小的橡胶垫板,钢轨支点的整体静刚度为25~30kN mm。整体道床块按6m间隔设计成条状,并与桥梁通过连接钢筋形成整体,增加惯性质量,降低道床的固有振动频率。 对于地面线,广泛采用碎石道床、预应力混凝土枕和弹性扣件。选用一级道碴,防止发生道床板结,保持轨道弹性。 在采取轨道加强措施的同时,对路基填料和压实度提出了较高的要求,确保路基坚实、稳定、牢固。 1 3 铺设无缝线路 普通线路由于存在钢轨接头轨缝而造成轨面的原始不连续,列车通过时发生较大轮轨冲击而导致钢轨 38 铁道建筑 2003年第11期
东南大学地铁与轻轨计算题及论文
地铁与轻轨课程期末大作业
一、计算题 计算资料重型轨道结构组成 线路条件：新建公路，曲线半径800m ；钢轨：60kg/m ，U71新轨，25m 长标准轨；轨枕：Ⅱ型混凝土轨枕1760根/km ；道床：碎石道碴，面碴20cm ，底碴20cm ；路基：砂粘土；钢轨支点弹性系数D ：检算钢轨强度时，取30000N/mm ；检算轨下基础时，取70000N/mm 。σt =51 MPa ；不计钢轨附加应力。 机车：韶山SS1型电力机车，三轴转向架，轮载115kN ，轴距2.3米。 试对轨道各部件强度进行检算。 解答： 轨道各部件强度验算 1) 机车通过曲线轨道的允许速度的确定： 对于新建铁路，通过R=800m ，允许速度按max v =v max = 122km/h 。 2) 钢轨强度的检算： SS1电力机车的两个转向架距离较大，彼此影响很小，可任选一个转向架作为计算。由于三个车轮的轮重和轮距相同，两端的车轮对称，可任选1、2轮或2、3轮作为计算轮来计算弯矩的当量荷载p φ∑。 计算结果见表1。 表 1 p φ∑计算值
计算步骤如下： (A) 计算k 值 计算钢轨强度的D = 30000N/mm ，按无缝线路的要求，轨枕均匀布置，轨枕间距a = 1000000/1760 = 570mm ，有此可得k = D /a = 30000/570 = 52.6MPa (B) 计算β值 0.00118β=== (mm -1) 式中 J —60kg/m 新轨对水平轴的惯性矩，其值为3217×104 (mm 4)。 (C) 计算p φ∑ 以1、2轮分别为计算轮计算p φ∑，并选取其中最大值来计算钢轨的弯矩。 由表1可知，计算轮1的p φ∑=105616为其中的最大值，该值用以计算钢轨静弯矩。 (D) 计算钢轨静弯矩M 1 110561622376271440.00118 M P φβ==?=?∑(N·mm) (E) 计算钢轨动弯矩M d 查取电力机车计算轨底弯曲应力的速度系数公式为0.6100 v ，其计算值α为 0.61220.73100 α=?= ()10.31200.006100 v α?-== 由计算偏载系数p β，式中的△h =75mm ，p β= 0.002×75=0.15 选取R = 800m 的横向水平系数f =1.45。 将上述系数代入计算公式，得 ()p 1(1)1+d M M f αβα=++ = 22376271×(1+0.73+0.15 )×(1+0.006) ×1.45 =61363701 (N·mm) (F) 计算钢轨的动弯应力σ1d 和σ2d 查得新轨的W 1=396000mm 3及W 2=339400mm 3。 则 1d 161363701155396000 d M W σ= ==(MPa)

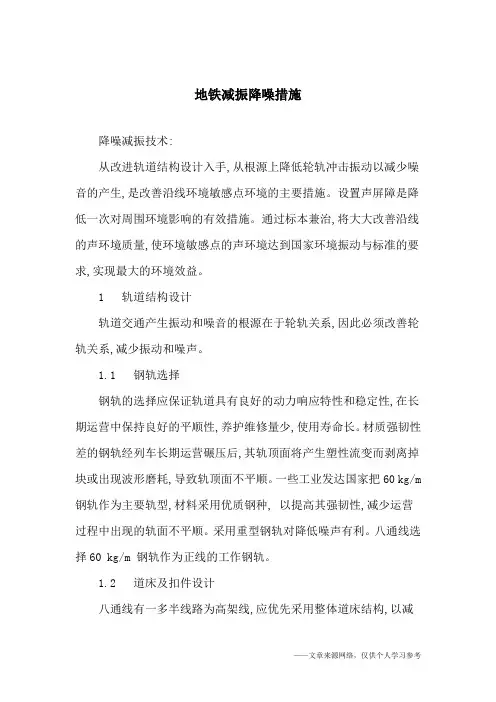

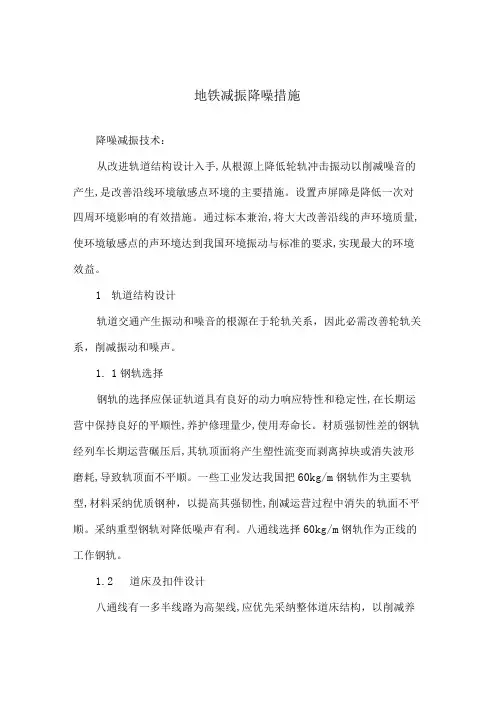

地铁减振降噪措施
