大物实验模拟仿真实验报告

西安交通大学实验报告

课程：数据结构实验实验名称：利用单摆测量重力加速度

系别：实验日期：

专业班级：实验报告日期：

姓名：学号：

第 1页 / 共3页

一、实验简介

单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。

二、实验原理

单摆的结构参考图1单摆仪,一级近似的周期公式为

由此通过测量周期摆长求重力加速度。

三、实验内容

1、设计要求:

(1) 根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法.

(2) 写出详细的推导过程,试验步骤.

(3) 用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%.

2、可提供的器材及参数:

游标卡尺、米尺、千分尺、电子秒表、支架、细线(尼龙线)、钢球、摆幅测量标尺(提供硬白纸板自制)、天平(公用).

假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△米≈

0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s.

3、对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求.

4、自拟实验步骤研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关系,试分析各项误差的大小.

5、自拟试验步骤用单摆实验验证机械能守恒定律.

四、实验仪器

单摆仪，摆幅测量标尺，钢球，游标卡尺

五、实验操作

1. 用米尺测量摆线长度；

2. 用游标卡尺测量小球直径；

3. 把摆线偏移中心不超过5度，释放单摆，开始计时，单摆摆过50个周期后停止计时，记录所用时间；

六、实验结果

1.摆线长度

2.小球直径

3.计时结果

七、实验数据及误差分析

误差分析：

单摆只在最大摆角小于等于5°时，单摆的振动才可以近似看为为简谐振动。这时视为简谐振动的误差非常小，因为在回复力公式推导时，只有在摆角θ小于等于5°时才有sinθ=[近似相等]=tanθ=θ[弧度]=X/L，有：F=-X(mg/L)，即回复力与离开平衡位置的位移大小成正比，方向相反，振动为简谐振动。因此，单摆摆角会产生误差。

空气的粘滞阻力并不影响摆动的周期，所以没有造成误差。

由于悬线的质量远小于铁球质量，所以产生的误差可以忽略不计。

模拟电子电路仿真和实测实验方案的设计实验报告111-副本

课程专题实验报告（1）课程名称：模拟电子技术基础小组成员：涛，敏学号：0，0 学院：信息工程学院班级：电子12-1班指导教师：房建东成绩： 2014年5月25日

工业大学信息工程学院课程专题设计任务书（1）课程名称：模拟电子技术专业班级：电子12-1 指导教师（签名）：学生/学号：涛 0敏0

实验观察R B 、R C 等参数变化对晶体管共射放大电路放大倍数的影响一、实验目的 1．学会放大器静态工作点的调式方法和测量方法。 2．掌握放大器电压放大倍数的测试方法及R B 、R C 等参数对放大倍数的影响。 3．熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。三、实验设备 1、信号发生器 2、双踪示波器 SS —7802 3、交流毫伏表 V76 4、模拟电路实验箱 TPE —A4 5、万用表 VC9205 四、实验容 1．测量静态工作点实验电路如图1所示，它的静态工作点估算方法为： U B ≈ 2 11B B CC B R R U R +? I E ＝E BE B R U U -≈Ic U CE = U CC －I C （R C ＋R E ）

图1 晶体管放大电路实验电路图实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。根据实验结果可用：I C ≈I E ＝ E E R U 或I C ＝ C C CC R U U U BE ＝U B －U E U CE ＝U C －U E 计算出放大器的静态工作点。五．晶体管共射放大电路Multisim仿真在Multisim中构建单管共射放大电路如图1(a)所示，电路中晶体管采用FMMT5179 （1）测量静态工作点可在仿真电路中接入虚拟数字万用表，分别设置为直流电流表或直流电压表，以便测量I BQ 、I CQ 和U CEQ ，如图所示。

电力电子电路分析与仿真实验报告模板剖析

电力电子电路分析与仿真实验报告学院：哈尔滨理工大学荣成学院专业：班级：姓名：学号：年月日

实验1降压变换器一、实验目的：设计一个降压变换器，输入电压为220V，输出电压为50V，纹波电压为输出电压的0.2%，负载电阻为20欧，工作频率分别为220kHz。二、实验内容： 1、设计参数。 2、建立仿真模型。 3、仿真结果与分析。三、实验用设备仪器及材料： MATLAB仿真软件四、实验原理图：五、实验方法及步骤： 1．建立一个仿真模型的新文件。在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。 2．提取电路元器件模块。在仿真模型窗口的菜单上点击Simulink调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。

3．仿真模型如图所示。六、参数设置七、仿真结果分析

实验2升压变换器一、实验目的：将一个输入电压在3~6V的不稳定电源升压到稳定的15V，纹波电压低于0.2%，负载电阻10欧，开关管选择MOSFET，开关频率为40kHz,要求电感电流连续。二、实验内容： 1、设计参数。 2、建立仿真模型。 3、仿真结果与分析。三、实验用设备仪器及材料： MATLAB仿真软件五、实验原理图：五、实验方法及步骤： 1．建立一个仿真模型的新文件。在MATLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。 2．提取电路元器件模块。在仿真模型窗口的菜单上点击Simulink调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。

大学物理仿真实验报告牛顿环分析

大学物理仿真实验报告实验名称：牛顿环法测曲率半径实验日期：专业班级：姓名：学号：教师签字：________________ 一、实验目的 1.学会用牛顿环测定透镜曲率半径。 2.正确使用读书显微镜，学习用逐差法处理数据。二、实验仪器牛顿环仪，读数显微镜，钠光灯，入射光调节架。三、实验原理如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于膜厚度e的两倍，即此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ/2 ，所以相干的两条光线还具有λ/2的附加光程差，总的光程差为（1）当?满足条件（2）时，发生相长干涉，出现第K级亮纹，而当（k = 0,1,2…）（3）时，发生相消干涉，出现第k级暗纹。因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。

如图所示，设第k级条纹的半径为，对应的膜厚度为，则（4）在实验中，R的大小为几米到十几米，而的数量级为毫米，所以R >> e k，e k2相对于2Re k是一个小量，可以忽略，所以上式可以简化为（5）如果r k是第k级暗条纹的半径，由式（1）和（3）可得（6）代入式（5）得透镜曲率半径的计算公式（7）对给定的装置，R为常数，暗纹半径（8）和级数k的平方根成正比，即随着k的增大，条纹越来越细。同理，如果r k是第k级明纹，则由式（1）和（2）得（9）代入式（5），可以算出（10）由式（8）和（10）可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出R。

信号与系统仿真实验报告

信号与系统仿真实验报告1．实验目的了解MATLAB的基本使用方法和编程技术，以及Simulink平台的建模与动态仿真方法，进一步加深对课程内容的理解。 2．实验项目信号的分解与合成，观察Gibbs现象。信号与系统的时域分析，即卷积分、卷积和的运算与仿真。信号的频谱分析，观察信号的频谱波形。系统函数的形式转换。用Simulink平台对系统进行建模和动态仿真。 3．实验内容及结果 3.1以周期为T，脉冲宽度为2T1的周期性矩形脉冲为例研究Gibbs现象。已知周期方波信号的相关参数为：x(t)=∑ak*exp(jkω),ω=2*π/T,a0=2*T1/T,ak=sin(kωT1)/kπ。画出x(t)的波形图（分别取m=1,3,7,19,79,T=4T1）,观察Gibbs现象。 m=1; T1=4; T=4*T1;k=-m:m; w0=2*pi/T; a0=2*T1/T; ak=sin(k*w0*T1)./(k*pi); ak(m+1)=a0; t=0:0.1:40; x=ak*exp(j*k'*w0*t); plot(t,real(x)); 3.2求卷积并画图 (1)已知：x1(t)=u(t-1)-u(t-2), x2(t)=u(t-2)-u(t-3)求：y(t)=x1(t)*x2(t)并画出其波形。 t1=1:0.01:2; f1=ones(size(t1)); f1(1)=0; f1(101)=0; t2=2:0.01:3; f2=ones(size(t2)); f2(1)=0; f2(101)=0; c=conv(f1,f2)/100;

t3=3:0.01:5; subplot(311); plot(t1,f1);axis([0 6 0 2]); subplot(312); plot(t2,f2);axis([0 6 0 2]); subplot(313); plot(t3,c);axis([0 6 0 2]); (2）已知某离散系统的输入和冲击响应分别为：x[n]=[1,4,3,5,1,2,3,5], h[n]=[4,2,4,0,4,2].求系统的零状态响应，并绘制系统的响应图。 x=[1 4 3 5 1 2 3 5]; nx=-4:3; h=[4 2 4 0 4 2]; nh=-3:2; y=conv(x,h); ny1=nx(1)+nh(1); ny2=nx(length(nx))+nh(length(nh)); ny=[ny1:ny2]; subplot(311); stem(nx,x); axis([-5 4 0 6]); ylabel('输入') subplot(312); stem(nh,h); axis([-4 3 0 5]); ylabel('冲击效应') subplot(313); stem(ny,y); axis([-9 7 0 70]); ylabel('输出'); xlabel('n'); 3.3 求频谱并画图 (1) 门函数脉冲信号x1(t)=u(t+0.5)-u(t-0.5) N=128;T=1; t=linspace(-T,T,N); x=(t>=-0.5)-(t>=0.5); dt=t(2)-t(1); f=1/dt; X=fft(x); F=X(1:N/2+1); f=f*(0:N/2)/N; plot(f,F)

模拟电路实验报告.doc

模拟电路实验报告实验题目：成绩：__________ 学生姓名：李发崇学号指导教师：陈志坚学院名称：专业：年级：实验时间：实验室：一．实验目的： 1.熟悉电子器件和模拟电路试验箱； 2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响； 3.学习测量放大电路Q点、A V、r i、r o的方法，了解公发射极电路特性； 4.学习放大电路的动态性能。二、实验仪器 1．示波器 2．信号发生器 3．数字万用表三、预习要求 1．三极管及单管放大电路工作原理： 2．放大电路的静态和动态测量方法：

四．实验内容和步骤 1．按图连接好电路： (1)用万用表判断试验箱上三极管的好坏，并注意检查电解电容 C1，C2的极性和好坏。 (2)按图连接好电路，将Rp的阻值调到最大位置。（注：接线前先测量电源+12V，关掉电源后再连接） 2．静态测量与调试按图接好线，调整Rp，使得Ve=1.8V，计算并填表心得体会：

3.动态研究 (一)、按图连接好电路 (二)将信号发生器的输入信号调到f=1kHz,幅值为500mVp，接至放大电路A点。观察Vi和V o端的波形，并比较相位。 (三)信号源频率不变，逐渐加大信号源输出幅度，观察V o不失真时的最大值，并填表：基本结论及心得： Q点至关重要，找到Q点是实验的关键， (四)、保持Vi=5mVp不变，放大器接入负载R L，在改变Rc，R L数值的情况下测量，并将计算结果填入表中：

实验总结和体会：输出电阻和输出电阻影响放大效果，输入电阻越大，输出电阻越小，放大效果越好。 (1)、输出电阻的阻值会影响放大电路的放大效果，阻值越大，放大的倍数也越大。 (2)、连在三极管集电极的电阻越大，电压的放大倍数越大。 (五)、Vi=5mVp，增大和减小Rp，观察V o波形变化，将结果填入表中：实验总结和心得体会：信号失真的时候找到合适Rp是产生输出较好信号关键。（1）Rp只有在适合的位置，才能很好的放大输入信号，如果Rp阻值太大，会使信号失真，如果Rp阻值太小，则会使输入信号不能被

大物仿真实验报告

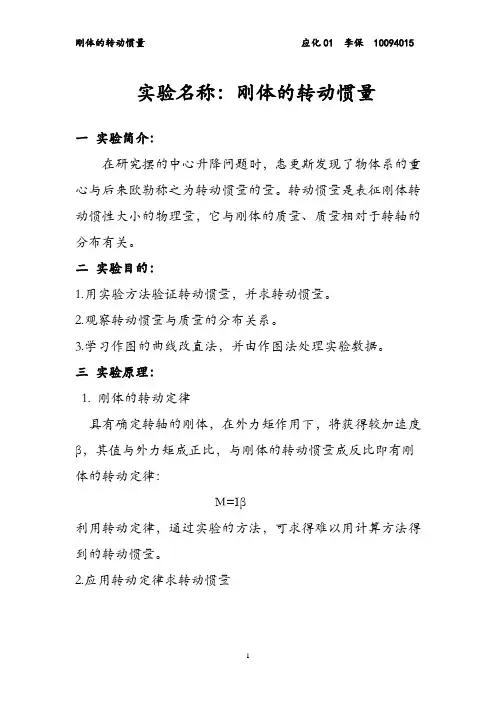

大物仿真实验报告大学物理仿真实验报告实验名称：测量刚体的转动惯量实验目的： 1．用实验方法验证刚体转动定律，并求其转动惯量； 2．观察刚体的转动惯量与质量分布的关系 3．学习作图的曲线改直法，并由作图法处理实验数据。实验原理： 1．刚体的转动定律具有确定转轴的刚体，在外力矩的作用下，将获得角加速度β，其值与外力矩成正比，与刚体的转动惯量成反比，即有刚体的转动定律： M = Iβ (1) 利用转动定律，通过实验的方法，可求得难以用计算方法得到的转动惯量。 2．应用转动定律求转动惯量待测刚体由塔轮，伸杆及杆上的配重物组成。刚体将在砝码的拖动下绕竖直轴转动。设细线不可伸长，砝码受到重力和细线的张力作用，从静止开始以加速度a下落，其运动方程为mg –t=ma，在t时间内下落的高度为h=at2/2。刚体受到张力的力矩为Tr和轴摩擦力力矩Mf。由转动定律可得到刚体的转动运动方程：Tr - Mf = Iβ。绳与塔轮间无相对滑动时有a = rβ，上述四个方程得到： m(g - a)r - Mf = 2hI/rt2 (2) Mf与张力矩相比可以忽略，砝码质量m比刚体的质量小的多时有a<

Matlab通信系统仿真实验报告

Matlab通信原理仿真学号： 2142402 姓名：圣斌

实验一Matlab 基本语法与信号系统分析一、实验目的： 1、掌握MATLAB的基本绘图方法； 2、实现绘制复指数信号的时域波形。二、实验设备与软件环境： 1、实验设备：计算机 2、软件环境：MATLAB R2009a 三、实验内容： 1、MATLAB为用户提供了结果可视化功能，只要在命令行窗口输入相应的命令，结果就会用图形直接表示出来。 MATLAB程序如下： x = -pi::pi; y1 = sin(x); y2 = cos(x); %准备绘图数据 figure(1); %打开图形窗口 subplot(2,1,1); %确定第一幅图绘图窗口 plot(x,y1); %以x，y1绘图 title('plot(x,y1)'); %为第一幅图取名为’plot(x,y1)’ grid on; %为第一幅图绘制网格线 subplot(2,1,2) %确定第二幅图绘图窗口 plot(x,y2); %以x，y2绘图 xlabel('time'),ylabel('y') %第二幅图横坐标为’time’,纵坐标为’y’运行结果如下图： 2、上例中的图形使用的是默认的颜色和线型，MATLAB中提供了多种颜色和线型，并且可以绘制出脉冲图、误差条形图等多种形式图： MATLAB程序如下： x=-pi:.1:pi; y1=sin (x); y2=cos (x); figure (1); %subplot (2,1,1); plot (x,y1); title ('plot (x,y1)'); grid on %subplot (2,1,2); plot (x,y2);

完整版模拟电子电路实验报告

. 实验一晶体管共射极单管放大器一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R 和R组成的分压电路，并在发射极中接有电阻R，以稳定放大器的静态工EB1B2作点。当在放大器的输入端加入输入信号u后，在放大器的输出端便可得到一i个与u相位相反，幅值被放大了的输出信号u，从而实现了电压放大。0i 图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻R和R 的电流远大于晶体管T 的 B2B1基极电流I时（一般5～10倍），则它的静态工作点可用下式估算B教育资料．. R B1U?U CCB R?R B2B1 U?U BEB I??I EC R E

）R＋R＝UU－I（ECCCCEC电压放大倍数 RR // LCβA??V r be输入电阻 r R/// R＝R/beiB1 B2 输出电阻 R R≈CO由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，为电路设计提供必离不开测量和调试技术。在设计前应测量所用元器件的参数，还必须测量和调试放大器的静态工作点和各要的依据，在完成设计和装配以后，因此，一个优质放大器，必定是理论设计与实验调整相结合的产物。项性能指标。除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。消除干扰放大器静态工作点的测量与调试，放大器的测量和调试一般包括：与自激振荡及放大器各项动态参数的测量与调试等。、放大器静态工作点的测量与调试 1 静态工作点的测量1) 即将放大的情况下进行，＝u 测量放大器的静态工作点，应在输入信号0 i教育资料． . 器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I以及各电极对地的电位U、U和U。一般实验中，为了避 ECCB免断开集电极，所以采用测量电压U或U，然后算出I的方法，例如，只要测CEC出U，即可用E UU?U CECC??II?I，由U确定I（也可根据I），算出CCC CEC RR CE同时也能算出U＝U－U，U＝U－U。EBEECBCE为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I（或U）的调整与测试。 CEC静态工作点是否合适，对放大器的性能和输出波形都有很大影响。如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u的负半周将被削底，O 如图2－2(a)所示；如工作点偏低则易产生截止失真，即u的正半周被缩顶（一 O般截止失真不如饱和失真明显），如图2－2(b)所示。这些情况都不符合不失真放大的要求。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u，检查输出电压u的大小和波形是否满足要求。如不满Oi

大物实验模拟仿真实验报告

西安交通大学实验报告课程：数据结构实验实验名称：利用单摆测量重力加速度系别：实验日期：专业班级：实验报告日期：姓名：学号：第 1页 / 共3页一、实验简介单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。二、实验原理单摆的结构参考图1单摆仪,一级近似的周期公式为由此通过测量周期摆长求重力加速度。三、实验内容 1、设计要求: (1) 根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法. (2) 写出详细的推导过程,试验步骤. (3) 用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%. 2、可提供的器材及参数: 游标卡尺、米尺、千分尺、电子秒表、支架、细线(尼龙线)、钢球、摆幅测量标尺(提供硬白纸板自制)、天平(公用).

假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△米≈ 0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s. 3、对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求. 4、自拟实验步骤研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关系,试分析各项误差的大小. 5、自拟试验步骤用单摆实验验证机械能守恒定律. 四、实验仪器单摆仪，摆幅测量标尺，钢球，游标卡尺五、实验操作 1. 用米尺测量摆线长度； 2. 用游标卡尺测量小球直径； 3. 把摆线偏移中心不超过5度，释放单摆，开始计时，单摆摆过50个周期后停止计时，记录所用时间；六、实验结果

系统仿真实验报告

中南大学系统仿真实验报告指导老师胡杨实验者学号专业班级实验日期 2014.6.4 学院信息科学与工程学院

目录实验一MATLAB中矩阵与多项式的基本运算 (3) 实验二MATLAB绘图命令 (7) 实验三MATLAB程序设计 (9) 实验四MATLAB的符号计算与SIMULINK的使用 (13) 实验五MATLAB在控制系统分析中的应用 (17) 实验六连续系统数字仿真的基本算法 (30)

实验一MATLAB中矩阵与多项式的基本运算一、实验任务 1．了解MATLAB命令窗口和程序文件的调用。 2．熟悉如下MATLAB的基本运算： ①矩阵的产生、数据的输入、相关元素的显示； ②矩阵的加法、乘法、左除、右除； ③特殊矩阵：单位矩阵、“1”矩阵、“0”矩阵、对角阵、随机矩阵的产生和运算； ④多项式的运算：多项式求根、多项式之间的乘除。二、基本命令训练 1．eye(m) m=3; eye(m) ans = 1 0 0 0 1 0 0 0 1 2．ones(n)、ones(m,n) n=1;m=2; ones(n) ones(m,n) ans = 1 ans = 1 1

3．zeros(m,n) m=1,n=2; zeros(m,n) m = 1 ans = 0 0 4．rand(m,n) m=1;n=2; rand(m,n) ans = 0.8147 0.9058 5．diag(v) v=[1 2 3]; diag(v) ans = 1 0 0 0 2 0 0 0 3 6．A\B 、A/B、inv(A)*B 、B*inv(A) A=[1 2;3 4];B=[5 6;7 8]; a=A\B b=A/B c=inv(A)*B d=B*inv(A) a = -3 -4 4 5 b = 3.0000 -2.0000 2.0000 -1.0000

cmos模拟集成电路设计实验报告

北京邮电大学实验报告实验题目：cmos模拟集成电路实验姓名：何明枢班级：2013211207 班内序号：19 学号：2013211007 指导老师：韩可日期：2016 年 1 月16 日星期六

目录实验一:共源级放大器性能分析 (1) 一、实验目的 (1) 二、实验内容 (1) 三、实验结果 (1) 四、实验结果分析 (3) 实验二:差分放大器设计 (4) 一、实验目的 (4) 二、实验要求 (4) 三、实验原理 (4) 四、实验结果 (5) 五、思考题 (6) 实验三：电流源负载差分放大器设计 (7) 一、实验目的 (7) 二、实验内容 (7) 三、差分放大器的设计方法 (7) 四、实验原理 (7) 五、实验结果 (9) 六、实验分析 (10) 实验五：共源共栅电流镜设计 (11) 一、实验目的 (11) 二、实验题目及要求 (11) 三、实验内容 (11) 四、实验原理 (11) 五、实验结果 (14) 六、电路工作状态分析 (15) 实验六：两级运算放大器设计 (17) 一、实验目的 (17) 二、实验要求 (17) 三、实验内容 (17) 四、实验原理 (21) 五、实验结果 (23) 六、思考题 (24) 七、实验结果分析 (24) 实验总结与体会 (26) 一、实验中遇到的的问题 (26) 二、实验体会 (26) 三、对课程的一些建议 (27)

实验一:共源级放大器性能分析一、实验目的 1、掌握synopsys软件启动和电路原理图（schematic）设计输入方法； 2、掌握使用synopsys电路仿真软件custom designer对原理图进行电路特性仿真； 3、输入共源级放大器电路并对其进行DC、AC分析，绘制曲线； 4、深入理解共源级放大器的工作原理以及mos管参数的改变对放大器性能的影响二、实验内容 1、启动synopsys，建立库及Cellview文件。 2、输入共源级放大器电路图。 3、设置仿真环境。 4、仿真并查看仿真结果，绘制曲线。三、实验结果 1、实验电路图

交通仿真实验报告

土木工程与力学学院交通运输工程系实验报告课程名称：交通仿真实验实验名称：基于VISSIM的城市交通仿真实验专业：交通工程班级： 1002班学号： U201014990 姓名：李波指导教师：刘有军实验时间： 2013.09 ---- 2013.10

实验报告目录实验报告一：无控交叉口冲突区设置与运行效益仿真分析实验报告二：控制方式对十字交叉口运行效益影响的仿真分析实验报告三：信号交叉口全方式交通建模与仿真分析实验报告四：信号协调控制对城市干道交通运行效益的比较分析实验报告五：公交站点设置对交叉口运行效益的影响的仿真分析实验报告六：城市互通式立交交通建模与仿真分析实验报告七：基于VISSIM的城市环形交叉口信号控制研究实验报告成绩

实验报告一：无控交叉口冲突区设置与运行效益仿真分析一、实验目的熟悉交通仿真系统VISSIM软件的基本操作,掌握其基本功能的使用. 二、实验内容 1.认识VISSIM的界面; 2.实现基本路段仿真; 3.设置行程时间检测器; 4.设置路径的连接和决策; 5.设置冲突区三、实验步骤 1、界面认识： 2、（1）更改语言环境—（2）新建文件—（3）编辑基本路段—（4）添加车流量 3、（1）设置检测器—（2）运行仿真并输出评价结果 4、（1）添加出口匝道—（2）连接匝道—（3）添加路径决策—（4）运行仿真 5、（1）添加相交道路—（2）添加车流量—（3）设置冲突域—（4）仿真查看四、实验结果与分析

时间; 行程时间; #Veh; 车辆类别; 全部; 编号: 1; 1; 3600; 18.8; 24; 可知：检测器起终点的平均行程时间为：18.8; 五、实验结论 1、检测器设置的地点不同，检测得到的行程时间也不同。但与仿真速度无关。 2、VISSIM仿真系统的数据录入比较麻烦，输入程序相对复杂。实验报告二：控制方式对十字交叉口运行效益影响的仿真分析一、实验目的掌握十字信号交叉口处车道组设置、流量输入、交通流路径决策及交通信号控制等仿真操作的方法和技巧。二、实验内容 1.底图的导入 2.交叉口专用车道和混用车道的设置方法和技巧 3.交通信号设置 4.交叉口冲突区让行规则设置

大物仿真实验实验报告

物理仿真实验实验报告

光电效应和普朗克常量的确定一、实验简介 1905年，年仅26岁的爱因斯坦提出光量子假说，发表了在物理学发展史上具有里程碑意义的光电效应理论，10年后被具有非凡才能的物理学家密里根用光辉的实验证实了。两位物理大师之间微妙的默契配合推动了物理学的发展，他们都因光电效应等方面的杰出贡献分别于1921年和1923年获得诺贝尔物理学奖。光电效应实验及其光量子理论的解释在量子理论的确立与发展上，在揭示光的波粒二象性等方面都具有划时代的深远意义。利用光电效应制成的光电器件在科学技术中得到广泛的应用，并且至今还在不断开辟新的应用领域，具有广阔的应用前景。二、实验目的（1）了解光电效应基本规律，加深对光量子论的认识和理解；（2）了解光电管的结构和性能，并测定其基本特性曲线；（3）验证爱因斯坦光电效应方程，并测量普朗克常量。三、实验原理当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分则转换为物体中某些电子的能量，使电子逸出物体表面，这种现象称为光电效应，逸出的电子称为光电子。在光电效应中，光显示出它的粒子性质，所以这种现象对认识光的本性，具有极其重要的意义。

光电效应实验原理如图1所示。其中S 为真空光电管，K 为阴极，A 为阳极。当无光照射阴极时，由于阳极与阴极是断路，所以检流计G 中无电流流过，当用一波长比较短的单色光照射到阴极K 上时，形成光电流，光电流随加速电位差U 变化的伏安特性曲线如图2所示。 1.光电流与入射光强度的关系光电流随加速电位差U 的增加而增加，加速电位差增加到一定量值后，光电流达到饱和值H I ，饱和电流与光强成正比，而与入射光的频率无关。当K A U U U -=变成负值时，光电流迅速减小。实验指出，有一个遏止电位差a U 存在，当电位差达到这个值时，光电流为零。 2.光电子的初动能与入射光频率之间的关系光电子从阴极逸出时，具有初动能。在减速电压下，光电子在逆着电场力方向由K 极向A 极运动。当 a U U =时，光电子不再能达到A 极，光电流为零。所以电子的初动能等于它克服电场力所作的功。即 a eU mv =22 1 (1) 根据爱因斯坦关于光的本性的假设，光是一粒一粒运动着的粒子流，这些光粒子称为光子。每一光子的能量为hv =ε，其中h 为普朗克常量，v 为光波的频率。所以不同频率的光波对应光子的能量不同。光电子吸收了光子的能量hv 之后，一部分消耗于克服电子的逸出功A ，另一部分转换为电子动能。由能量守恒定律可知

交通运输系统仿真实验报告

一、系统描述 1.1.系统背景本系统将基于下面的卫星屏幕快照创建一个模型。当前道路网区域的两条道路均为双向，每个运动方向包含一条车道。Tapiolavagen路边有一个巴士站，Menninkaisentie路边有一个带五个停车位的小型停车场。 1.2.系统描述（1）仿真十字路口以及三个方向的道路，巴士站，停车点；添加小汽车、公交车的三维动画，添加红绿灯以及道路网络描述符；（2）创建仿真模型的汽车流程图，三个方向产生小汽车，仿真十字路口交通运行情况。添加滑条对仿真系统中的红绿灯时间进行实时调节。添加分析函数，统计系统内汽车滞留时间，用直方图进行实时展示。二、仿真目标 1、timeInSystem值：在流程图的结尾模块用函数统计每辆汽车从产生到丢弃的，在系统中留存的时间。 2、p_SN为十字路口SN方向道路的绿灯时间，p_EW为十字路口EW方向道路的绿灯时间。 3、Arrival rate：各方向道路出现车辆的速率（peer hour）。

三、系统仿真概念分析此交通仿真系统为低抽象层级的物理层模型，采用离散事件建模方法进行建模，利用过程流图构建离散事件模型。此十字路口交通仿真系统中，实体为小汽车和公交车，可以源源不断地产生；资源为道路网络、红绿灯时间、停车点停车位和巴士站，需要实施分配。系统中小汽车（car）与公共汽车（bus）均为智能体，可设置其产生频率参数，行驶速度，停车点停留时间等。四、建立系统流程 4.1.绘制道路使用Road Traffic Library中的Road模块在卫星云图上勾画出所有的道路，绘制交叉口，并在交叉口处确保道路连通。 4.2.建立智能体对象使用Road Traffic Library中的Car type模快建立小汽车（car）以及公共汽车（bus）的智能体对象。 4.3.建立逻辑使用Road Traffic Library中的Car source、Car Move To、Car Dispose、

大学《模拟电子线路实验》实验报告

大连理工大学网络高等教育《模拟电子线路》实验报告学习中心：奥鹏教育中心层次：高中起点专科专业：电力系统自动化年级：学号：学生姓名：杨

实验一常用电子仪器的使用一、实验目的答：1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2.了解并掌握数字万用表的主要功能及使用方法。 3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。答：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。答：1.输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号； 2.输出频率：10HZ~1HZ连续可调； 3.幅值调节范围：0~10Vp-p连续可调； 4.波形衰减：20db、40db； 5.带有6位数字频率计，即可作为信号源的输出监视仪表，也可以作为外侧频率计使用。 3．试述使用万用表时应注意的问题。答：使用万用表进行测量时，应先确定所需测量功能和量程。确定量程的原则： 1.若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 2.如果被测参数的范围未知，则选择所需功能的最大量程测量，根据粗侧结果逐步把量程下调到最接近于被测值的量程，以便测量出更加精准的数值。如屏幕显示“1”，表明以超过量程范围，需将量程开关转至相应档位上。 3.在测量间歇期和实验结束后，不要忘记关闭电源。三、预习题 1．正弦交流信号的峰-峰值=__2__×峰值，峰值=__√2__×有效值。 2．交流信号的周期和频率是什么关系？答：周期和频率互为倒数。T=1/f f=1/T

(最新整理)交通仿真实验报告

(完整)交通仿真实验报告编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)交通仿真实验报告）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)交通仿真实验报告的全部内容。

土木工程与力学学院交通运输工程系实验报告课程名称：交通仿真实验实验名称：基于VISSIM的城市交通仿真实验专业：交通工程班级： 1002班学号： U201014990 姓名：李波

指导教师: 刘有军实验时间： 2013。09 -——- 2013.10 实验报告目录实验报告一: 无控交叉口冲突区设置与运行效益仿真分析实验报告二：控制方式对十字交叉口运行效益影响的仿真分析实验报告三：信号交叉口全方式交通建模与仿真分析实验报告四: 信号协调控制对城市干道交通运行效益的比较分析实验报告五：公交站点设置对交叉口运行效益的影响的仿真分析实验报告六：城市互通式立交交通建模与仿真分析实验报告七：基于VISSIM的城市环形交叉口信号控制研究实验报告成绩

实验报告一：无控交叉口冲突区设置与运行效益仿真分析一、实验目的熟悉交通仿真系统VISSIM软件的基本操作,掌握其基本功能的使用。二、实验内容 1。认识VISSIM的界面； 2.实现基本路段仿真; 3.设置行程时间检测器； 4.设置路径的连接和决策； 5。设置冲突区三、实验步骤 1、界面认识： 2、（1）更改语言环境—(2)新建文件—（3）编辑基本路段-(4）添加车流量 3、（1）设置检测器—（2）运行仿真并输出评价结果 4、（1）添加出口匝道—(2）连接匝道-（3)添加路径决策-（4）运行仿真 5、(1)添加相交道路—(2）添加车流量-（3）设置冲突域—（4）仿真查看四、实验结果与分析

大学物理仿真实验报告

单摆测量重力加速度一、实验目的本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。二、实验原理单摆的结构如实验仪器中所示，其一级近似周期公式为：由此公式可知，测量周期与摆长就可以计算得到重力加速度g 三、实验内容一用误差均分原理设计一单摆装置,测量重力加速度g. 设计要求: (1) 根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法. (2) 写出详细的推导过程,试验步骤. (3) 用自制的单摆装臵测量重力加速度g,测量精度要求△g/g < 1%. 可提供的器材及参数: 游标卡尺、米尺、千分尺、电子秒表、支架、细线(尼龙线)、钢球、摆幅测量标尺(提供硬白纸板自制)、天平(公用). 假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△米≈0.05cm;卡尺精度△卡≈0.002cm;千分尺精度△千≈0.001cm;秒表精度△秒≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s左右,所以实验人员开,停秒表总的反应时间近似为△人≈0.2s. 二. 对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否达到设计要求. 三. 自拟实验步骤研究单摆周期与摆长,摆角,悬线的质量和弹性系数,

空气阻力等因素的关系,试分析各项误差的大小. 四. 自拟试验步骤用单摆实验验证机械能守恒定律. 四、实验仪器实验仪器单摆仪，摆幅测量标尺，钢球，游标卡尺

控制系统仿真实验报告

哈尔滨理工大学实验报告控制系统仿真专业：自动化12-1 学号：1230130101 姓名：

一．分析系统性能课程名称控制系统仿真实验名称分析系统性能时间8.29 地点3# 姓名蔡庆刚学号1230130101 班级自动化12-1 一．实验目的及内容： 1. 熟悉MATLAB软件的操作过程； 2. 熟悉闭环系统稳定性的判断方法； 3. 熟悉闭环系统阶跃响应性能指标的求取。二．实验用设备仪器及材料： PC, Matlab 软件平台三、实验步骤 1. 编写MATLAB程序代码； 2. 在MATLAT中输入程序代码，运行程序； 3.分析结果。四．实验结果分析： 1.程序截图

得到阶跃响应曲线得到响应指标截图如下

2.求取零极点程序截图得到零极点分布图 3.分析系统稳定性根据稳定的充分必要条件判别线性系统的稳定性最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点，如果有系统不稳定。有零极点分布图可知系统稳定。

二．单容过程的阶跃响应一、实验目的 1. 熟悉MATLAB软件的操作过程 2. 了解自衡单容过程的阶跃响应过程 3. 得出自衡单容过程的单位阶跃响应曲线二、实验内容已知两个单容过程的模型分别为 1 () 0.5 G s s =和5 1 () 51 s G s e s - = + ，试在 Simulink中建立模型，并求单位阶跃响应曲线。三、实验步骤 1. 在Simulink中建立模型，得出实验原理图。 2. 运行模型后，双击Scope，得到的单位阶跃响应曲线。四、实验结果 1．建立系统Simulink仿真模型图，其仿真模型为

模拟电子技术实验报告

姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。二、实验电路

三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容了解元件工具箱中常用的器件的调用、参数选择。调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤测量两级放大电路静态工作点，要求调整后Uc1 = 10V。测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。测输入电阻Ri，其中Rs = 2kΩ。测输出电阻Ro。测量两级放大电路的通频带。五、实验结果 1. 两级放大电路静态工作点断开us，Ui+端对地短路

2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载：负载：经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV

Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议

HFSS波导仿真实验报告参考模板

《电磁场与电磁波》课程仿真实验报告学号U201213977 姓名唐彬专业电子科学与技术院（系）光学与电子信息学院2014 年12 月 3 日

1.实验目的学会HFSS仿真波导的步骤，画出波导内场分布图，理解波的传播与截止概念。 2.实验内容在HFSS中完成圆波导的设计与仿真，要求完成电场、磁场、面电流分布、传输曲线、色散曲线和功率的仿真计算。 3.仿真模型（1）模型图形（2）模型参数

（3）仿真计算参数根据圆波导主模为TE 11， 1111 '=1.841 c f a p ==为半径， a=1mm，代入公式得截止频率f=8.8GHz，因此设置求解频率为11GHz，起始频率为9GHz，终止频率为35GHz。 4.实验结果及分析 4..1电场分布图

图形分析：将垂直于Z周的两个圆面设为激励源，利用animate选项可以发现，两个圆面上的电场强度按图中的颜色由红变蓝周期性变化，图形呈椭圆形，且上底面中心为红色时，下底面中心为蓝色。即上底面中心的电场强度最大时，下底面中心的电场强度为最小。这是由于波的反射造成的。对于圆波导的侧面，由动态图可知电场强度始终处于蓝绿色，也就是一直较小。这说明电场更多的是在两底面，即两激励源之间反射，反射到侧面上的电场较少。 4..2磁场分布图

图形分析：根据电场与磁场的关系式——课本式（9.46）可知，电场的大小是磁场大小的c倍（c为真空中的光速），电场方向与磁场方向处处垂直，在图中也可看出，波导中磁场的最大值出现在侧面，两底面的中心的颜色为蓝绿色，且底面的两边为双曲线的形状，这就是磁场与电场相互垂直的结果。另一方面，根据图中各个颜色代表的场强大小也可以近似验证，电场与磁场的大小的确是c倍的关系。而且在导体中的电磁波，磁场与电场还存在相位差，这一点也可从两者的动态图中验证该结论。

大物仿真实验报告

大学物理仿真实验 ---------------热敏电阻温度特性曲线实验实验名称：热敏电阻温度特性曲线实验一．实验简介：热敏电阻是由对温度非常敏感的半导体陶瓷质工作体构成的元件。与一般常用的金属电阻相比，它有大得多的电阻温度系数值。热敏电阻作为温度传感器具有用料省、成本低、体积小等优点，可以简便灵敏地测量微小温度的变化，在很多科学研究领域都有广泛的应用。二．实验目的：了解热敏电阻的电阻—温度特性及测温原理，学习惠斯通电桥的原理及使用方法，学习坐标变换、曲线改直的技巧。三．实验原理：半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为： A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为： R t是在温度为t时的电阻值。惠斯通电桥的工作原理如图所示：四个电阻R0，R1，R2，Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。当B和D

两点电位相等时，G中无电流通过，电桥便达到了平衡。平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微小改变量，Δn越大，说明电桥灵敏度越高。实验仪器四．实验装置：直流单臂电桥、检流计、待测热敏电阻和温度计、调压器。五．实验内容：从室温开始，每隔5°C测量一次Rt，直到85°C。撤去电炉，使水慢慢冷却，测量降温过程中，各对应温度点的Rt。求升温和降温时的各Rt的平均值，然后绘制出热敏电阻的Rt-t特性曲线。求出t＝50°C点的电阻温度系数。作ln Rt ~ (1 / T)曲线，确定式(1)中常数A和B,再由（2）式求α (50°C时)。六．实验所测数据： ?不同T所对应的Rt 值 ?R t均值，1 / T，及ln R t的值
