全矿井综合自动化监控系统
全矿井综合自动化监控系统
产品说明：
全矿井综合自动化系统，是一个1000Mbps冗余工业以太网井上、下自动化控制网络平台，是以工业以太环网为核心，整合矿井的各项自动控制系统，通过防火墙与矿级管理系统组成高速统一的整体网络结构，实现了全矿井的管控一体化。
整个系统分为信息层、控制层、和设备层三层体系结构。控制层采用工业以太环网，设备层采用现场总线，保证了现场子系统的实时性，实现了井上、下皮带运输、通风、排水、井下供电等井下主要安全生产环节和装备运行状况的实时监测和集中、远程控制，有效地提高了矿井生产自动化和管理现代化水平。实现全矿井的统一管理与数据共享。
1、系统组成：
煤矿工业以太环网主要由三部分组成：地面部分、井下部分及传输信道部分。地面部分由：地面环网接口、监控主机、监控备机、监控服务器、地面数据服务器
（可扩展）、防火墙（可扩展）、地面交换机（可扩展）及客户端（可扩展）等组成。井下部分由：防爆交换机（环网接口）、各种监控分站或装置（可扩展）等组成。传输信道由：环网主传输干道（阻燃光缆）、地面网络数据传输通道（网线）、井下防爆交换机连接各和种监控分站或装置及传感器的阻燃电缆。
2、系统特点：
1.产品全部采用工业级产品，确保系统24小时连续可靠的运行。
2.工作时整个网络成链状结构，环网冗余，快速建立网络工作拓扑结构以及连接恢复，恢复时间<300 ms。
3.系统提供了多种符合国际主流标准的接口方式（OPC、DDE、ODBC、FTP），便于各种子系统的接入。
4.采用B/S结构，基于IE浏览，客户端零配置。
5.采用硬件、软件等多种安全措施，保证了系统运行的安全性和可靠性。
6.合理实用的分级控制模式，在充分保留各子系统功能特点的基础上，有效的整合各子系统，通过严格的认证后，可在任一台工作站上实现对井上、井下所有设备的控制。
7.具有各种数据查询、曲线显示、报表输出、逐级报警、数据分级管理、报警记录、故障记录及完整的事件记录等功能。
8.强大的数据整合及处理功能，为整个矿的现代化综合管理提供数据基础，真正意义上实现全矿井的综合自动化控制管控一体化。
9.系统数据与井下视频数据可实现全面关联：在图形动画（动态图）中可点击浏览当前区域内视频信号，当一区域内瓦斯出现报警或其它参数出现故障，系统会自动弹出当前区域内视频信号窗口。
10.系统以工业以太环网为核心，实现了各子系统的无缝集成和安全生产实时数据的Web浏览和显示。
3、设置清单
4、系统功能
1.系统以工业以太环网为核心,实现了各子无缝集成和安全生产实时数据的WEB 浏览和显示。
2.系统提供了多种符合国际主流标准的接口方式,便于各种子系统的接入.矿用常见监测系统可通过OPC,DDE,FTP接口安全,准确的接入全矿井综合自动化系统。
3.系统解决了各种安全生产监控系统各自独立,相互封闭,传输速率低,不能实现综合业务传输与企业上层管理信息网络连接困难而导致的信息不能相互共享和融合等问题.实现了矿井各种监控,监测信息的共享,集成,融合和信息综合利用,为矿井提供生产,安全层面的基于信息融合技术的决策支持,有效提高了矿井安全生产指挥决策的科学性、有效性。
4.全矿井自动化系统的数据全面性较高,系统随时对进下环境参数(生产参数,设备善,人员位置)进行区域性综合数据分析与评估,出现异常立即报警,并提示事故处理流程,当用户根据流程安全地排除了事故后,系统方自动解除报警。
5.系统数据与进下视频数据可实现全面关联:在图形动画(动态图)中可点击浏览当前区域内视频信号,当一区域内瓦斯出现在报警或其它参数出现故障,系统会自动弹出当前区域内视频信号窗口。
6.系统功能齐全,人机界面友好,具有语音报警功能。
7.强大碳快速的短信快车功能:当系统出现异常后,短信快车系统会以短信方式将报警信息发送到相关领导手机上。
8.系统采用工业以太环网式传输方式,数据传输质量高,抗干扰能力强,符合欧洲工业标准,并实现了网络传输的硬件冗余。
9.系统软件可在WIN2000和WIN XP系统下运动,由于操作系统需要支持多项任务,因此在运行监控系统软件同时,还可以运行其它软件。
10.系统操作简单,功能强大,并具有从多窗口和多种方法供用户对实时数据,运行状态,历史曲线趋势等进行查阅,浏览和打印输出。
11.各子监测系统数据查询统计分析列表显示功能.显示内容包括地点,名称,单位,馈电状态,超限报警,传感器故障等.开关量显示内容包括地点,名称,开停时刻,状态,工作时间,开停次数,传感器等。
12.系统具有模拟量实时曲线和历史曲线显示功能.在同一坐标上用不同颜色显示曲线的最大值最小值.在一屏上,同时显示6个模拟量曲线,并设时间标尺,可显示出对应时间标尺的模拟量。
13.系统有简便的绘图工具.所有动态表态图都可由一般操作人员绘制(绘图时不影响主机实时监测功能)。
14.系统提供用户自行绘制模拟图平台,简单,易学,用户可以根据实地情况绘制全矿井和具体某些采区实况的实时模拟图,便矿井全部实时信息一目了然地显示出来,并且具有丰富的动感显示方式;系统具有模拟量实时曲线和历史曲线显示功能.在同一坐标上用不同颜色显示曲线的最大值和最小值.在一屏上,同时显示6个模拟量曲线,并设时间标尺,可显示出对应时间标尺的模拟量。
15.系统具有柱状图显示功能.能直观地反映开机率,开停次数,传感器状态等,并设有时间标尺。
16.方便地由用户自行生成各类表格,打印所要求的各类数据表格,图形及曲线。
17.网络故障处理,当子系统出现通讯异常后,系统会提示报警,并实时进行存储。
18.系统可配接显示屏(可分子8屏),在显示屏中显示动,静态模拟图形,数据表格,历史曲线,分层显示采掘平面图,实时数据显示等。
19.系统所有被检测的参数可连续存储保持一年,这些数据可随时用表格,曲线等形式显示出来,并可打印保存。
20.系统可及时发现并解决煤矿存在的安全隐患,在效减少安全事故的发生.
5、冗余环网的工作原理
工业冗余以太环网是为了适应恶劣的现场工作环境.如果在系统工作时交换
机的连接人质发生故障,环网结构将在小于300ms的时间内切换网络工作拓扑结构，不影响整个网络的工作，从而保证了系统的可靠性。而且在同样的冗余度下，冗余环网结构不公减少了风险集中，更降低了实现成本。其工作过程如下：
1.工作时整个网络成链装结构，有一段是不传输数据的，只传输硬件间的数据流，用来相互通知各自的工作状态给其他设备，环网上每个设备都知道并随时通知其他设备自己的状态。
2.一旦一段网络发生故障，邻近交换机会马上通知其他交换机，在极短的时间内这一信息就会传遍整个网络，作为“根”的交换机就会实行切换，就是原来没有数
据传输的那段链路马上进行数据交换，整个切换时间小于300ms，整个网络还是链状工作状态，实现冗余。
电力多级远程监控系统解决方案
项目背景 随着电力企业自动化建设和改造不断发展完善，电网企业大多已经实现了对远方变电站的遥测、遥信、遥控、遥调（四遥）功能。当前，各电力企业为了提高劳动生产率，增加经济效益，开始对其下属的各单位实施无人值守模式，图像监控系统是对以上管理手段的进一步补充和完善，称为遥视。建立远程视频监控系统，能够对各下属单位的现场环境、有关数据、环境参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各个下属单位的情况，并及时对发生的情况做出反应，这已经得到电力部门的广泛支持和应用。 电力远程联网监控系统结构图
系统描述 1. 所有监控点信息包括厂房、变电站、办公及住宅区域等场所的视频信息都通过前端视频服务器传输到监控中心并投影到电视墙上，领导们可以在自己的办公室方便地观看。 2. 在重点监控场所布置固定摄像机，可以根据安全生产及安全防的需要来分配，摄像机可以根据所需画面的质量来选择摄像机的型号、种类，当监控点是用来进行判断仪表读数及人员操作正误的时候，可能需要显示出高清晰的画面，此时就需要使用大倍数变焦镜头的摄像机。 3. 使用红外报警、烟雾探测、门磁开关、温度传感等相关报警器并将它们接入到视频服务器的报警端子，可以对生产时的异常情况进行严格的检测及报警，非常稳固地实现了安全生产。 4. 对非法闯入和造成的事故情况进行严格的监控。 5. 在意外事故发生时，系统具有报警联动录像功能，进行全程录像，并进行照片抓拍。 6. 利用视频服务器可以进行多功能的扩展，尤其，当电力系统需要将监控与其他自动化设备相连接时，可以利用RS485进行功能扩展。 7. 中心监控客户端管理所有监控摄像机和视频服务器，中心管理服务器负责用户和权限管理、数据转分发、集中存储，其他监控客户端在自己相应的权限围对相应的前端设备进行管理控制。 8．图像的存储采用灵活的、分布式的结构。各个监视点的图像可以前端存储，也可以存储在若干个存储服务器上，存储服务器可以部属
《自动化监控系统》word版
****自控建设项目 1系统概述 *****历来重视矿区服务信息化和自动化，并已建成了多个生产运行及管理系统，包括锅炉自控、视频监控、车辆GPS跟踪、远程集抄等系统。2010年初，******提出“科技矿区”的理念，****88处成立了调度服务中心，决定建设统一的调度服务指挥系统，这就需要实现换热站以及锅炉房的自动监视以及控制。 ***88分为城区、学园小区和开发区三部分，城区包括2号院，4号院和5号院和七号院，学园小区包含学园小区，本方案是针对涿**888部分自动化建设的现状，对城区换热站、锅炉房和配电室等自控系统进行精心的设计，在城区建设5号院分中心和调度服务中心，将城区所有换热站、锅炉房以及配电室的数据通讯至5号院分中心，同时通讯至调度服务中心，在调度服务中心实现对基地处所有换热站和锅炉房的集中监视。
图1-1 系统功能框架 2自控方案（城区） 2.1换热站改造方案 每个小区内的换热站分为生活用水（洗澡水）和供暖用水，相当于每个小区内有两个换热站，个别小区（2号院）相当于4个换热站；具体改造范围如下：2号院：采暖系统和生活热水都改造。 4号院：采暖系统和生活热水都改造。 5号院：采暖系统和生活热水都改造。 每个小区内的换热站共用一套控制系统，总共是3套。 换热站的控制可以通过室外温度、二次网供水流量、二次网供回水温度、温差等对二次网供水温度的设定值进行修正补偿对一次网调节阀及二次网循环水泵进行控制；变频补水控制部分，利用原有的补水泵变频器实现对补水压力的控制（利旧）。 图2-1 城区换热站建设方案 2.1.1系统设计原则 本方案根据现场的运行情况采用特定的控制方法： a、采暖部分： 调节阀：有两台或三台换热器的场所，采用一台调节阀控制；四台换热器的场所，采用两台调节阀控制； 采暖循环泵变频器：有两台循环泵的现场，采用一台变频器进行控制，他有三台或四台循环泵的场所，采用两台变频器进行控制。 b、生活水部分： 调节阀：两台换热器的场所，采用一台调节阀控制，四台调节阀的场所采用两台调节阀进行控制。
全矿井综合自动化监控系统
全矿井综合自动化监控系统 产品说明： 全矿井综合自动化系统，是一个1000Mbps冗余工业以太网井上、下自动化控制网络平台，是以工业以太环网为核心，整合矿井的各项自动控制系统，通过防火墙与矿级管理系统组成高速统一的整体网络结构，实现了全矿井的管控一体化。 整个系统分为信息层、控制层、和设备层三层体系结构。控制层采用工业以太环网，设备层采用现场总线，保证了现场子系统的实时性，实现了井上、下皮带运输、通风、排水、井下供电等井下主要安全生产环节和装备运行状况的实时监测和集中、远程控制，有效地提高了矿井生产自动化和管理现代化水平。实现全矿井的统一管理与数据共享。 1、系统组成： 煤矿工业以太环网主要由三部分组成：地面部分、井下部分及传输信道部分。地面部分由：地面环网接口、监控主机、监控备机、监控服务器、地面数据服务器
（可扩展）、防火墙（可扩展）、地面交换机（可扩展）及客户端（可扩展）等组成。井下部分由：防爆交换机（环网接口）、各种监控分站或装置（可扩展）等组成。传输信道由：环网主传输干道（阻燃光缆）、地面网络数据传输通道（网线）、井下防爆交换机连接各和种监控分站或装置及传感器的阻燃电缆。 2、系统特点： 1.产品全部采用工业级产品，确保系统24小时连续可靠的运行。 2.工作时整个网络成链状结构，环网冗余，快速建立网络工作拓扑结构以及连接恢复，恢复时间<300 ms。 3.系统提供了多种符合国际主流标准的接口方式（OPC、DDE、ODBC、FTP），便于各种子系统的接入。 4.采用B/S结构，基于IE浏览，客户端零配置。 5.采用硬件、软件等多种安全措施，保证了系统运行的安全性和可靠性。 6.合理实用的分级控制模式，在充分保留各子系统功能特点的基础上，有效的整合各子系统，通过严格的认证后，可在任一台工作站上实现对井上、井下所有设备的控制。 7.具有各种数据查询、曲线显示、报表输出、逐级报警、数据分级管理、报警记录、故障记录及完整的事件记录等功能。 8.强大的数据整合及处理功能，为整个矿的现代化综合管理提供数据基础，真正意义上实现全矿井的综合自动化控制管控一体化。 9.系统数据与井下视频数据可实现全面关联：在图形动画（动态图）中可点击浏览当前区域内视频信号，当一区域内瓦斯出现报警或其它参数出现故障，系统会自动弹出当前区域内视频信号窗口。
远程自动化控制特点分析
远程自动化控制特点分析 发表时间：2009-11-20T15:55:12.200Z 来源：《中小企业管理与科技》2009年5月下旬刊供稿作者：李陶[导读] 对110kv及以上电压等级变电站，以服务于电力系统安全、经济运行为中心李陶（广东电网公司惠州供电局信息部自动化监控班）摘要：对110kv及以上电压等级变电站，以服务于电力系统安全、经济运行为中心。通过先进的计算机技术、通信技术的应用，为新的保护 和控制技术采用提供技术支持，解决过去能解决的变电站监视、控制问题，促进各专业在技术上、管理上配合协调，为电网自动化进一步发展提供基础，提高变电站安全、可靠和稳定。关键词：变电站自动化特点分析 1 概述 对110kv及以上电压等级变电站，以服务于电力系统安全、经济运行为中心。通过先进的计算机技术、通信技术的应用，为新的保护和控制技术采用提供技术支持，解决过去能解决的变电站监视、控制问题，促进各专业在技术上、管理上配合协调，为电网自动化进一步发展提供基础，提高变电站安全、可靠和稳定运行水平。如，采集高压电器设备本身的监视信息，断路器、变压器和避雷器等的绝缘和状态等；采集继电保护和故障录波器等装置完成的各种故障前后瞬态电气量和状态量的记录数据，将这些信息传送给调度中心，以便为电气设备的监视和制定检修计划、事故分析提供原始数据。对新建变电站取消常规的保护、测量监视、控制屏，全面实现变电站综合自动化，实现少人值班逐步过渡到无人值班；对老变电站在控制、测量监视等进行技术改造，以达到少人和无人值班的目的。 对35KV及以下电压等级变电站，以提高供电安全与供电质量，改进和提高用户服务水平为重点。侧重于利用变电站综合自动化系统，对变电站的二次设备进行全面的改造，取消的保护、测量、监视和控制屏，全面实现变电站综合自动化，以提高变电站的监视和控制技术水平，改进管理，加强用户服务，实现变电站无人值班。 2 变电站综合自动化要实现的目标 变电站综合自动化要实现： 2.1 随时在线监视电网运行参数、设备运行状态；自检、自诊断设备本身的异常运行，发现变电站设备异常变化或装置内部异常时，立即自动报警并闭锁相应的出口，以防止事态扩大。 2.2 电网出现事故时，快速采样、判断、决策，迅速隔离和消除事故，将故障限制在最小范围。 2.3 完成变电站运行参数在线计算、存储、统计、分析报表和远传，保证自动和遥控调整电能质量。 3 变电站综合自动化的内容 变电站综合自动化应包括两个方面： 3.1 横向综合：利用计算机手段将不同厂家的设备连在一起，替代或升级老设备。 3.2 纵向综合：在变电站层这一级，提供信息、优化、综合处理分析信息和增加新的功能，增加变电站内部和各控制中心间的协调能力。如借用人工智能技术，在控制中心间的协调能力。如借用人工智能技术，在控制中心实现对变电站控制和保护系统进行在线诊断和事件分析，或在变电站当地自动化功能协调之下，完成电网故障后自动恢复。 变电站综合自动化与一般自动化区别在于：自动化系统是否作为一个整体执行保护、检测和控制功能。 4 变电站综合自动化系统的特点 变电站综合自动化系统具有功能综合化、系统结构微机化、测量显示数字化、操作监视屏幕化、运行管理智能化等特征。同传统变电站二次系统不同的是：各个保护、测控单元既保持相对独立，（如继电保护装置不依赖于通信或其他设备，可自主、可靠地完成保护控制功能，迅速切除和隔离故障），又通过计算机通信的形式，相互交换信息，实现数据共享，协调配合工作，减少了电缆和没备配置，增加了新的功能，提高了变电站整体运行控制的安全性和可靠性。 4.1 功能综合化。变电站综合自动化系统是各技术密集，多种专业技术相互交叉、相互配合的系统。它是建立在计算机硬件和软件技术、数据通信技术的基础上发展起来的。它综合了变电站内除一次设备和交、直流电源以外的全部二次设备。微机监控子系统综合了原来的仪表屏、操作屏、模拟屏和变送器柜、远动装置、中央信号系统等功能；微机保护子系统代替了电磁式或晶体管式的保护装置；微机保护子系统和监控系统相结合，综合了故障录波、故障测距、无功电压调节和中性点非直接接地系统等子系统的功能。 4.2 分级分布式微机化的系统结构。综合自动化系统内各子系统和各功能模块由不同配置的单片机或微型计算机组成，采用分布式结构，通过网络、总线将微机保护、数据采集、控制等各子系统连接起来，构成一个分级分布式的系统。一个综合自动化系统可以有十几个甚至几十个微处理器同时并行工作，实现各种功能。 4.3 测量显示数字化。用CRT显示器上的数字显示代替了常规指针式仪表，直观、明了；而打印机打印报表代替了原来的人工抄表，这不仅减轻了值班员的劳动强度，而且提高了测量精度和管理的科学性。 4.4 操作监视屏幕化。变电站实现综合自动化，使原来常规庞大的模拟屏被CRT屏幕上的实时主接线画面取代；常规在断路器安装处或控制屏上进行的分、合闸操作，被屏幕上的鼠标操作或键盘操作所取代；常规在保护屏上的硬连接片被计算机屏幕上的软连接片所取代；常规的光字牌报警信号，被屏幕画面闪烁和文字提示或语言报警所取代，即通过计算机上的CRT显示器，可以监视全变电站的实时运行情况和对各开关设备进行操作控制。 4.5 运行管理智能化。智能化的含义不仅是能实现许多自动化的功能，例如：电压、无功自动调节，不完全接地系统单相接地自动选线，自动事故判别与事故记录，事件顺序记录，制表打印，自动报警等，更重要的是能实现故障分析和故障恢复操作智能化，实现自动化系统本身的故障自诊断、自闭锁和自恢复等功能，这对于提高变电站的运行管理水平和安全可靠性是非常重要的，也是常规的二次系统所无法实现的。变电站综合自动化的出现为变电站的小型化、智能化、扩大设备的监控范围、提高变电站安全可靠、优质和经济运行提供了现代化的手段和基础保证。它的运用取代了运行工作中的各种人工作业，从而提高了变电站的运行管理水平。 变电站综合自动化是实现无人值班（或少人值班）的重要手段，不同电压等级、不同重要性的变电站其实现无人值班的要求和手段不尽相同。但无人值班的关键是通过采取种种技术措施，提高变电站整体自动化水平，减少事故发生的机会，缩短事故处理和恢复时间，使变电站运行更加稳定、可靠。
最新 安全生产综合监测监控系统管理办法(公司)
word
附件 ：
安全监测监控系统管理规定
第一节 一般规定
第一条 第二条 第三条 第四条
第五条
第六条
安全监测监控装备包括：矿井综合监控系统（KJ95N）、井下人员定位系 统（KJ69）、光纤工业电视系统（KJ28）。 各生产区队编制采区设计、采掘作业规程和安全技术措施时，必须对安 全监测设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区 域等作出明确规定，并绘制布置图和断电控制图。 采煤工作面以及煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面，必须 在工作面设置甲烷传感器；在回风流中的机电设备硐室的进风侧必须设 置甲烷传感器。 矿长、矿技术负责人、爆破工、采掘区队长、通风区队长、工程技术人 员、班长、安全监测工下井时，必须携带便携式甲烷检测报警仪或数字 式甲烷报警矿灯。瓦斯检查工下井时必须携带便携式甲烷检测报警仪和 光学甲烷检测仪。 采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器； 掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设 置甲烷传感器；采煤机必须设置机载式甲烷断电仪或便携式甲烷监测报 警仪。 设置甲烷传感器的地点，必须实现甲烷超限断电功能，其断电范围必须 符合《煤矿安全规程》规定。
第二节 安全监测监控设备的安装、使用和维护
第七条 生产使用单位应在开工前 5 天，根据已批准的作业规程和安全技术措施， 提出《安全监测监控设备安装申请单》，由矿总工程师审批后，送交电讯 科监测队。《安全监测监控设备安装申请单》中应有安全监控设备的种类、 数量，现场通风系统、供电系统示意图、布置图和断电控制图等内容。 在安装配电系统时，使用单位或机电部门必须根据断电范围的要求，提 供断电条件，并接通安全监测监控设备的井下电源及断电控制线，在连 接时必须有监测人员在场监护。安全监测监控设备的供电电源必须取自 被控开关的电源侧，严禁接在被控开关的负荷侧。
第八条 电讯科监测队接到《安全监测监控设备安装申请单》后，应及时编制《安 全监控设备安装措施》，报矿总工程师审批，并在规定的正常运行日期之 前完成安装、调试工作。《安全监测监控设备安装措施》应包括以下内容： 现场通风系统、供电系统示意图，断电仪主机(监控分站)、各种传感器
1
闸门自动化监控系统概述
闸门自动化监控系统 应用领域：水利水库灌区河道干渠明渠供水渠的闸门现地控制和闸门远程控制。 传统电动闸门的升降，往往在简易电力箱内采用开关按钮直控接触器的方式，无法对闸门的开启高度进行测量，也不能判断闸门板当前的运行状态，更不具有计算机化控制，或者远程控制接口，此类闸门的控制手段无法做到精确的闸门板定位，由于闸门底部淤泥等情况复杂，易造成螺杆顶弯变形，甚至破坏启闭机，不能继续工作，影响水利系统的业务运行。 山东亿捷网络科技有限公司的闸门自动化控制系统，以“无人值守”为设计原则，采用SCADA系统结构，通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等，为用户提供了一套既可现地对闸门进行控制，也可远程通过计算机进行闸门启闭的自动化控制系统，该闸控系统可接入渠道水位信号、流量信号，或现场视频信号等，能够将水位、流量、视频画面等与闸控系统集中显示在一个软件画面中，使得远方操作更加可视，达到无人值守、统一调度的目标。 闸门自动化监控系统由以下两部分组成： 1、现地控制屏。 2、远程监控软件。
1、现地控制屏。 现地控制屏，主要由逻辑控制部分（PLC）、执行部分（电机保护器、相序保护器、过载保护器、交流接触器、闸位计、电压变送器、电流变送器等）、通信部分（以太网接口、无线GPRS接口、RS485接口等）共三部分，组成了一套工业级高可靠的闸门自动化控制系统。 现地控制系统支持螺杆式、卷扬式、斜拉式等闸门类型，无论单孔还是多孔闸门均可接入到系统中来。同时，考虑闸室一般地处偏远，系统除支持有线网络外，可选择微波或GPRS或超短波等无线方式进行远程控制。同时现地控制系统配置了一面触摸屏，图形化的人机界面，模拟现场闸门的状态，使得操作更简单，更准确。 闸控现地触摸屏画面
综合自动化监控系统运行规定
综合自动化监控系统运行规定 由于变电所综合自动化系统与传统变电所有很大区别，特别是充分体现了高科技在变电所领域的综合利用，因此为了确保变电系统安全、稳定、可靠的运行，运行值班人员必须做好系统的运行、使用和维护工作。 一、运行巡视制度 ⑴综合自动化系统的巡视检查周期与一次设备检查的周期一致； ⑵巡视运行中的设备和各种信号灯的工况； ⑶检查运行中的设备自检信息和报告信息； ⑷检查通信系统是否正常通信，如微机保护与管理单元通信是否正常，前置机与后台机通信是否正常； ⑸检查各设备电源指示灯及工作电源是否正常； ⑹检查设备的连接片是否在正确位置； ⑺对不间断电源进行自动切换检查； ⑻定时调看信号光字牌，以判断是否有光字牌动作。 二、运行规定 变电所综合自动化系统在运行中易因装置使用不当等人为因素造成系统的不安全。因此要认真监视设备运行情况做好各种记录。 ⑴定时将光字牌界面切换监视一次，对高负荷、有缺陷的设备应增加监视次数。正常的监控界面应停留在高负荷主变压器设备上。 ⑵对设备的潮流进行监控，在主变压器负荷达90%，其他设备负荷达95%时汇报值班调度员。
⑶对系统电压进行监控，在系统电压超出允许值时应及时汇报调度员。 ⑷运行人员应定期对自动化装置进行采样检查和时钟校对，检查周期不得超过1个月。 ⑸自动化装置动作后，运行人员应按要求做好记录和复归信号，并按动作情况立即向调度汇报，并打印出故障报告。 三、综合自动化系统的运行维护和操作注意事项 ⑴变电所整个接地系统应遵循电力系统的运行要求，可靠接地。 ⑵在温差较大及湿度较大的环境中应做好温度及湿度的控制，以适应设备的正常运行。 四、对后台机的操作 应注意以下几点： ①严禁直接断电 ②严禁乱删除或移动文件 ③严禁使用盗版光盘或来历不明的软件 ④严禁带电插拔计算机所有外围设备插头 ⑤计算机主机外壳，显示器外壳，打印机外壳一定要可靠接地 ⑥严禁在后台机上玩游戏
风电场及远程监控自动化管理系统
风电场及远程监控自动化管理系统 一、系统概述 风电场及远程监控自动化系统采用分层分布的体系结构，整个自动化系统分为三层：风场控制层、区域控制层和集中控制层。风场控制层设在风电场现场，为风电场运行 与管理提供完整的自动化监控，为上级系统提供数据与信息服务；区域控制层 设在区域风电场中央控制室，负责所辖风电场运行状态的监视与管理，为集中 控制层提供数据与信息服务；集中控制层作为总部或集团的风力发电监控中 心，全面掌控所有风电场运行状况，统筹资源调配。 建设风电场及远程监控自动化系统，实现各风电场设备的集中监视和管理，对提高公司综合管理水平、优化人员结构、提高风电场发电效益等十分重要。 提高风电场自动化水平 无人值班少人值守是风电场运营模式的发展方向，对风电场的设备状态、自动化水平、人员素质和管理水平都提出了更高的要求，是风电场一流的设备、一流的人才、一 流的管理的重要标志，建立可以实现风电场及远程监控自动化系统，是实现风 电场无人值班少人值守的必要条件，对全面提高风电场自动化水平有极大的促 进作用。 提高风电场群的经济效益 设置风电场及远程监控自动化系统，建立与当地气象部门的联系，根据气象部门对未来时段天气预报的预测信息，制定风电场在未来时段的生产计划，合理地安排人员调 配和设备检修计划，使资源得到充分利用，提高风电场群的经济效益。 提高风电场群在电网中的竞争优势 随着风电场群规模的日益扩大，风电发电量在电网中占的比重将越来越大，通过建立风电场及远程监控自动化系统，对各风电场的发电状况进行预测，并上报电网公司， 以利于电网公司电力调度计划的制定，提高发电公司在电网中的竞争优势。提高公司管理水平 由于风电场群具有风电场设备多且分布分散，地处偏远的特点，如果对每个风电场单独进行管理，需要消耗大量的人力物力。设置风电场及远程监控自动化系统，实现风 电场群的集中运行管理、集中检修管理、集中经营管理和集中后勤管理，通过 人力资源、工具和备件、资金和技术的合理调配与运用，达到人、财、物的高

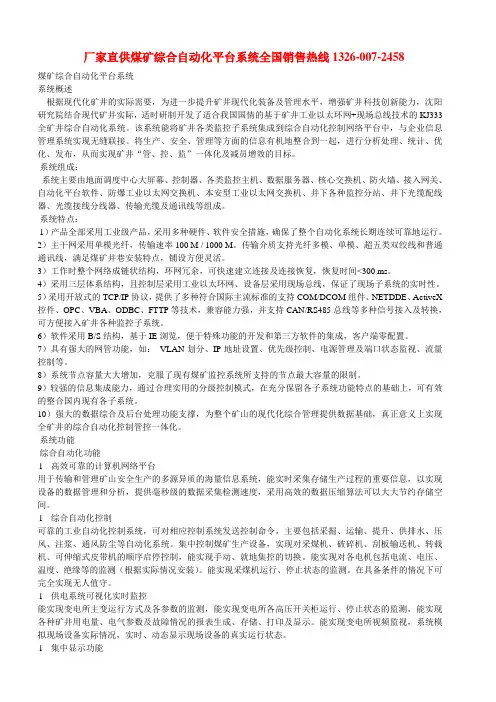

煤矿综合自动化平台系统
