光接入网现场验收内容及标准

光接入网现场验收内容及标准

光接入网现场验收内容及标准

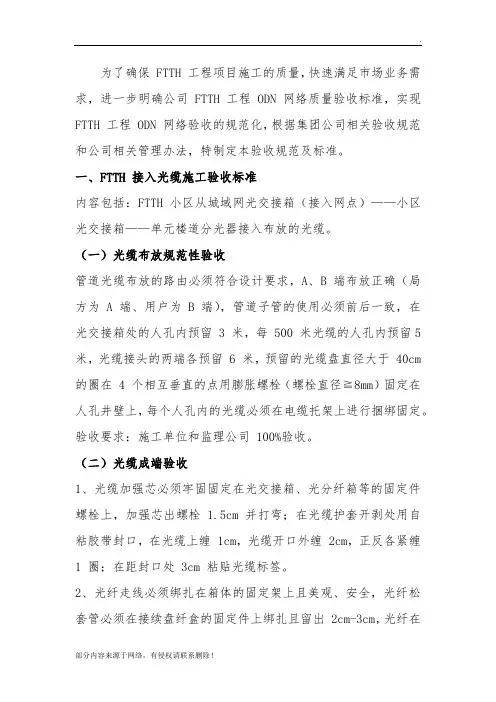

一、光缆验收规范

1、管道光缆敷设

一）敷设管道光缆的孔位应符合设计要求。

二）在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。

三）子管不得跨人（手）孔敷设，子管在管道内不得有接头。

四）子管在人（手）孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。

五）光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被刮破。

六）光缆敷设应符合下列要求：

（1）应按照设计要求的A、B端敷设光缆。

（2）敷设光缆时的牵引力应符合设计要求。

（3）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。

（4）光缆出管孔150mm 以内不得做弯曲处理。

（5）管道光缆根据接入需要按设计要求进行中间人孔预留。光缆余长应在人孔内盘放并固定。

（6）敷设后的管道光缆在人（手）孔内应排列、固定整齐。光缆在人（手）孔内子管外的部分应按设计要求保护。

（7）管孔及子管管孔均应按设计要求的材料进行堵塞。

（8）光缆在每个人孔内应按设计要求或建设单位的规定做好标志。

2、埋式光缆敷设

一）直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。光缆在沟底应自然平铺状态，不得有绷紧腾空现象。

二）直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。

三）光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。

四）回填土应符合下列要求：

（1）充气的光缆在回填土前必须做好保气工作。

（2）先填细土，后填普通土，且不得损伤沟内光缆及其他管线。

（3）市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护。每回填土约300mm处应夯实一次，并及时做好余土清理工作。

（4）回土夯实后的光缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右。

3、架空光缆敷设

一）架空作业一定要注意好高空作业安全保护。

二）架空光缆敷设后应自然平直，并保持不受拉力、应力，无扭转，无机械损伤。

三）应根据设计要求选用光缆的挂钩程式。光缆挂钩的间距应为500mm，允许偏差±30mm。挂钩在吊线上的搭扣方向应一致，挂钩托板应安装齐全、整

齐。

四）在电杆两侧的第一只挂钩应各距电杆250mm，允许偏差±20mm。

五）布放吊挂式架空光缆应在每1～3 根杆上作一处伸缩预留。伸缩预留在电杆两侧的扎带间下垂200mm。光缆经十字吊线或丁字吊线处亦应安装保护管。

4、墙壁光缆敷设

一）墙壁光缆的敷设应满足以下要求：

（1）不宜在墙壁上敷设铠装或油麻光缆。

（2）墙壁光缆离地面高度应不小于3m，跨越街坊、院内通路等应采用钢绞线吊挂，其缆线最低点距地面应符合设计要求。

（3）墙壁光缆与其它管线的最小间距应符合设计规范要求。

（4）水平敷设的吊线在墙壁上的终端固定、中间支撑应符合上面两图的要求。

（5）墙上支撑的间距应为8～10m，终端固定物与第一只中间支撑的距离应≤5m。

（6）墙壁架空光缆的卡钩间距要求与杆路架空的卡钩间距要求相同。墙壁架空光缆转弯两侧的卡钩间距应为150～250mm两侧距离须相等。

二）在进出竖井的出入口和穿越墙体、楼板及防火分区的孔洞处应采用防火封堵材料封堵。

5、楼道光缆敷设

一）光缆在楼道中敷设一般采取在线槽和暗管敷设两种，应符合下列规定：（1）预埋线槽和暗管的的规格型号应要符合设计文件的要求。

（2）预埋线槽和暗管两端宜用标志表示出编号等内容，如果是电信自建线槽，还需喷上电信标识。

（3）预埋线槽宜采用金属线槽，预埋或密封线槽的截面利用率应为30％～50％。

（4）敷设暗管宜采用钢管或阻燃聚氯乙烯硬质管。布放4芯以上光缆时，直线管道的管径利用率应为50％～60％，弯管道应为40％～50％。暗管布放4芯及以下光缆时，管道的截面利用率应为25％～30％。

二）在线槽中敷设光缆应符合下列规定：

（1）密封线槽内光缆布放应顺直，尽量不交叉，在光缆进出线槽部位、转弯处应绑扎固定。不宜与电力电缆交越，若无法满足时，必须采取相应的保护措施。

（2）在水平、垂直线槽中敷设光缆时，应对光缆进行绑扎。垂直布放时绑扎间距不宜大于1.5m，间距应均匀，不宜绑扎过紧或使缆线受到挤压；水平布放时绑扎间距在5 ～10m。

（3）光缆敷设不允许超过最大的光缆拉伸力和压扁力，光缆外护层不应有明显损伤。

三）光缆不得布放在电梯或供水、供气、供暖管道竖井中；不应布放在强电竖井中。

6、入户光缆敷设

一）入户光缆敷设前应考虑用户住宅建筑物的类型、环境条件和已有线缆的敷设路由，同时需要对施工的经济性、安全性以及将来维护的便捷性和用户

满意度进行综合判断。

二）应尽量利用已有的入户暗管敷设入户光缆，对无暗管入户或入户暗管不可利用的住宅楼宜通过在楼内布放波纹管方式敷设蝶形引入光缆三）对于建有垂直布线桥架的住宅楼，宜在桥架内安装波纹管和楼层过路盒，用于穿放蝶形引入光缆。如桥架内无空间安装波纹管，则应采用缠绕管对敷设在内的蝶形引入光缆进行包扎，以起到对光缆的保护作用。

四）由于蝶形引入光缆不能长期浸泡在水中，因此一般不适宜直接在地下管道中敷设。

五）敷设蝶形引入光缆的最小弯曲半径应符合：敷设过程中不应小于30mm；固定后不应小于15mm。

六）一般情况下，蝶形引入光缆敷设时的牵引力不宜超过光缆允许张力的80%；瞬间最大牵引力不得超过光缆允许张力的100%，且主要牵引力应加在光缆的加强构件上。

七）蝶形引入光缆敷设入户后，为制作光纤机械接续连接插头预留的长度宜为：光缆分纤箱或光分路箱一侧预留1.0m，住户家庭信息配线箱或光纤面板插座一侧预留0.5m。

二、设备验收规范

1、ODF架的安装应符合下列要求

一）安装位置、机面朝向应符合设计要求。

二）安装垂直偏差应不大于机架高度的1‰。

三）相邻机架应紧密靠拢，机架间隙应小于 3mm；列内机面平齐，无明显凹凸。

四）光纤连接线的敷设应符合以下要求：

（1）光纤连接线的型号规格应符合设计要求，余长不宜超过1m。

（2）布放应整齐，架内与架间应分别走线。

（3）静态曲率半径应不小于30mm。

五）ODF架防雷接地应符合以下要求：

（1）ODF架外壳设备保护地应采用16mm2以上的多股铜电线接到机房设备专用地排；

（2）光缆的加强芯与金属屏蔽层的接地线先汇接到ODF架内专用防雷地排后，再采用16mm2以上的多股铜电线接到机房ODF专用地排；

（3）机房ODF专用地排与机房设备专用地排必须分开，最后才汇接到机房总地排；

2、光交箱施工

一）光交箱的安装位置以及周围环境符合规范要求,安装固定牢固：光交箱地基基础应夯实，墙体砌筑符合建筑规范要求，回填土应夯实无塌陷。墙体及底座砌筑高度应符合设计要求，抹灰表面光滑，无破损、开裂情况。其抹灰强度符合标准。光交箱地角螺丝稳固，底座和光交箱有机结合平整，并作防水、防腐处理。箱体安装后的垂直275度偏差不大于3mm，底座外沿距光交箱箱体大于150mm，底座高度距离地面300mm。

二）光交箱内、外观完好，门锁完好：

内、外观整洁，无破损和缺失，箱体无变形，箱门可以关严。光交门锁没有坏、无锈蚀。

三）光交箱内走线合理，尾纤标签粘贴符合规范。ODF走线合理，尾纤标签粘贴符合规范：

光交箱采用2米长尾纤，排列整齐，多余部分盘放在盘纤盘内，不可交叉，层次分明。光交/ODF设备标识无缺失、清晰、与竣工资料一致。各类尾纤应悬挂尾纤标识，标签大小适宜，标识应标注系统名称、起止段落等信息，粘贴牢固。

四）光交箱内引入光缆穿放及挂牌情况符合要求：

光缆布放时接地必须可靠，安装牢固。纤芯必须增加保护管，光缆挂牌准确，挂牌内容为二行：第一行起始方向，第二行为光缆芯数，多条光缆时标牌应错开，绑扎整齐。挂牌如：邮政楼至边杖子 144芯。引入光缆穿放、占孔合理，进出管孔封堵严密。

五）光交箱箱体接地符合要求：

按设计安装接地体，接地体用1根Φ60 长1700cm 镀锌钢管，并用40×4 接地扁钢与接地体焊接打入地下，扁钢长度以满足接地阻值和地理实际确定。用大于10 平方多股软铜线分别与扁钢和箱体按地点联接，其接地阻值不大于5 欧母。

六）检查ODF外观完好，安装固定牢固：

光交内/ODF未占用端子法兰盘及时封盖、安装牢固。进出管孔封堵严密。

3、分纤盒（箱）施工

一）光分路器的型号规格、安装方式和安装位置应符合设计要求。

二）光分路箱的安装应符合以下要求：

（1）安装端正、牢固；

（2）箱体无损伤；

（3）门的开启与闭合灵活；

（4）箱体标识清晰、无误。

（5）箱体接地需符合设计要求。

（6）尾纤型光分路器尾纤的盘留应整齐、有序，盘留的尾纤应便于取出。

三）光纤连接线和光分路器引出纤的曲率半径应大于30mm。

四）光分路器中未使用的适配器或连接器插头应盖上防尘帽。

五）对光分路器、合路端口和支路端口应分别进行标识。标识应符合建设方要求，标识应统一、清楚、明确，位置适当。

六）熔配一体化光分路器合路侧引出纤与线路光缆光纤的接续方式应符合设计要求。

七）适配器型光分路器在交接箱、机柜等设备内的安装应牢固，光纤连接线的型号规格应符合设计要求。

八）箱内尾纤标签无缺失、信息完整，走线整齐，分纤箱内尾纤成端接头应固定。

九）盘纤盒盖好、盒体固定。盘纤盒内纤芯盘留整齐、无小圈。

4、光分路器施工

一）光分路器的安装位置和固定合理。

二）光分路器标签完好，编码正确：光分路器标签无破损和缺失，张贴位置易看清。光分路器标签编码与系统一致。光分路器上行端口要粘贴标签，标签信息正确。

三）光分路器尾纤布放符合要求：光分路器尾纤放置合理，盒式的经过绑

扎整理，框式的端子及时封盖。

四）多级光分路器放置在同一箱体内的，标签清晰、无混淆，尾纤无混扎，可以进行区分。

五）光分路器防尘帽没有缺失。

六）如采用一级分光方式，光交内光分路器空闲端口的光功率衰减情况不能超出设计规范。

七）如采用二级分光方式，小区或楼道内二级光分路器的空闲端口光功率衰减情况不能超出设计规范。

5、用户多媒体信息箱施工

一）用户智能终端盒的型号规格、安装位置、安装方式应符合设计要求。

二）内嵌安装时，盒体与墙体的缝隙应抹平，盒体的正端面应与墙壁平齐。

三）壁挂安装时，盒体应固定牢固。

四）用户智能终端盒内各部件应连接牢固；盒体的接线孔应与外部引接管对齐，不得错位。

五）用户智能终端盒的标识应符合建设方要求，标识应统一、清楚、明确，位置适当。

6、光纤插座盒施工

一）光纤插座盒的型号、安装位置和高度应符合设计要求。

二）暗装时，光纤插座盒与墙体的缝隙应抹平，面板应与墙面齐平。

三）明装时，盒体应端正、牢固。

四）盒内各部件应连接牢固。

三、资源验收规范

（一）、资源验收项目及要求：

1、竣工资料验收：竣工资料规范严格执行省公司下发的《FTTH光缆工程竣工图模板》，必须按照相关工程建设主管部门的要求，提供完整、合格的竣工资料。资料的内容要与现场的实际情况相一致，各项技术指标符合规范要求；技术文件、工程技术档案、测试和竣工资料齐全完整；施工单位应将所有技术资料(包括竣工图、资源数据、测试资料)进行系统的整理，将有关的表格和统计数据，及时移交给相关的本地网资源管理和维护单位。即使在图纸比较完整的情况下，部分设备信息也需要表格加以辅助。（其中FTTB+LAN 模式的工程竣工资料通道信息表中需加“MAC地址”、“IP地址”内容，且验收表中增加设备主管签字确认设备已调测开通。

2、现场实物验收：要求现场组网、路由、纤芯分配、光网设施相关信息等均与资料一致，且所有光网设施、线缆的标签、挂牌内容准确完整、粘贴和挂放合理美观。

3、资源数据验收：要求管线资源录入数据与竣工资料中信息及现场实物完全一致。

（二）、ODF架线路侧标签要求：

标注上联设备侧信息及下联主干光交接箱信息。

（三）、主干光交接箱标签要求：

1、主干侧：要求标注上联pon信息、ODF信息及下联用户、配线信息。

2、配线侧：要求标注上联主干信息及下联用户信息。

（四）、小区光交GW或GW(GF)：

1、命名及编码按照资源系统命名及规范要求执行, 命名中的标识是汉字，

编码

中的标识是英文大写字母，如:

（1）、小区光交名称以小区或楼宇来命名,如：西宁杨家寨局海西干休所GW001，编码：XIN.YJZ00/GJ007/HXGXS/GW001

（2）、对于二级分光模式中的一级分光在光分路器箱内的情况，光分路箱的编码应以主干光交名称、小区名称、GW(GF)来命名，如：西宁杨家寨局海西干休所一级分光GF001，编码为：XIN.YJZ00/GJ007/HXGXS/GW(GF)001

2、标签:

（1）、主干标签：要求标注PON信息、上联光交信息及下联OBD、用户信息；（2）、配线标签：要求标注PON信息、上联主干信息及下联OBD、用户信息；（3）、分光器（OBD）朝外侧粘贴标签，标识分光级别、分光器编号，如：一级分光OBD1、一级分光OBD2；

（4）、分光器IN口尾纤标签：标注OBD序号、PON口信息、上联GW或GW(GF)主干信息；

（5）、分光器OUT口尾纤标签：标注OBD端子序号（如OBD1-1、OBD1-2）、下联GF、OBD、用户信息，要求标签序号与OBD的OUT尾纤标识序号一致；

3、其它要求：

（1）、小区光交（GW）要在资料中按照标准地址规范提供安装地址（与前期提供GF安装地址一样）；

（2）、分光器（OBD）OUT端子的接入顺序、标签内容（端子序号）必须与OUT 尾纤自带序号标识一致。

（五）、分纤箱（GF）：

1、命名及编码按照资源系统命名及规范要求执行, 命名中的标识是汉字，编码中的标识是英文大写字母，如:

命名及编码做到详细准确，命名和编码中要体现小区或楼宇名称、安装位置，例1：西宁冷湖路海西干休所1号楼6单元1楼GF01 ，编码以光交接箱的上下级联关系来排序，例：

XIN.HXGXS/GW001/1H6DY/1LOU/GF01

例2：光网箱不在本小区，编码要包含光网箱及本小区名称，如西宁冷湖路工商局家属院1号楼1单元1楼GF01（一级分光在海西干休所GW001），GF编码则为：

XIN.HXGXS/GW001/GSJSY/1H1DY/1LOU/GF01

2、标签：

（1）、分光器（OBD）主干标签：要求标注PON信息、上联小区光交（GW或GW （GF））一级分光信息及下联OBD、用户信息；

（2）、分光器（OBD）朝外侧粘贴标签，标识分光级别、分光器编号，如：二级分光OBD1、二级分光OBD2；

（3）、分光器IN口尾纤标签：标注OBD序号、PON口信息、上联GW或GW(GF)中一级分光端口信息；

（4）、分光器（OBD）OUT尾纤标签：要求标注OBD输出端子（OUT）序号信息（如OBD1-1、OBD1-2等）、下联用户信息；（厚覆盖方式需标注用户信息，

薄覆盖方式不填用户信息）

（5）、分光器OUT口尾纤标签：标注OBD端子序号（如OBD1-1、OBD1-2）、下联GF、OBD、用户信息，要求标签序号与OBD的OUT尾纤标识序号一致；

3、其它要求：

（1）、小区光交（GW）要在资料中按照标准地址规范提供安装地址（与前期提供GF安装地址一样）；

（2）、分光器（OBD）OUT端子的接入顺序、标签内容（端子序号）必须与OUT 尾纤自带序号标识一致。

（六）、光缆：

1、光缆命名和编码按照资源系统命名及规范要求执行, 命名中的标识是汉字，编码中的标识是英文大写字母，中继光缆、配线光缆、联络光缆命名和编码同主干光缆相同，只是标识不同，如:

光缆名称：西宁杨家寨GJ001至电信小区01配线光缆

光缆编码：XIN.YJZ00/GJ001-DXXQU/PXG01

光缆名称：西宁电信小区FTTH工程GW001至1号楼1单元配线光缆

光缆编码：XIN.DXXQU/GW001-1H1DY/PXG01

2、挂牌内容：工程名称、光缆段、光缆规格程式、施工队、竣工时间等信息

3、挂牌位置：光交（进线孔处硬牌、光交内软牌）、引上杆、接头杆、大预留杆、分线杆、地下室、出局孔、接头人井、大预留人井、分歧人井、引上人井、接头盒两端、上下通道处、引至机架处等，直线杆每200米一个挂牌、直线人井隔一个人井一个挂牌。

（七）、地址：

1、覆盖地址：覆盖地址务必严格执行省公司下发的《FTTH标准地址规范》中的十级地址要求，区、街、路、巷、门牌号、小区名称、楼号、单元号、房间号与实际相符,如:

青海省西宁市城西区黄河路9号木桥花园1号楼1单元131室

2、安装地址：安装地址同样执行省公司下发的《FTTH标准地址规范》中的十级地址要求，区、街、路、巷、门牌号、小区名称、楼号、单元号等与实际相符,准确描述设备、设施安装位置。

3、定位：所有光设施、安装地址、覆盖地址均提供准确的经纬度。

（八）、竣工资料：

竣工资料规范严格执行省公司下发的《FTTH光缆工程竣工图模板》，必须按照相关工程建设主管部门的要求，提供完整、合格的竣工资料。资料的内容要与现场的实际情况相一致，各项技术指标符合规范要求；技术文件、工程技术档案、测试和竣工资料齐全完整；施工单位应将所有技术资料(包括竣工图、资源数据、测试资料)进行系统的整理，将有关的表格和统计数据，及时移交给相关的本地网资源管理和维护单位。即使在图纸比较完整的情况下，部分设备信息也需要表格加以辅助。强调内容如下：

1、交付资料的及时性原则上在单项工程完工后5个工作日内提交，应急情况下按照业务开通的时限要求提供。

2、光路路由清晰、标注明晰、准确，路由图中距离标注要清楚、准确，预留与实际相符，配纤图纤芯长度务必测量后准确填写。

3、用网络拓扑图形式展示工程组网方式、设施分布情况等。

4、按照标准地址规范提供所有光设施（GW、GF等）安装地址。

5、管孔占用标识清晰、明了、准确。

6、工程关联所有设备、机柜、设施面板图完整、齐全，内容与实际一致，

楼道分纤箱面板图中附“PON口-GW一级分光OBD-GF二级分光OBD-用户”通道信息表，其中厚覆盖模式二级分光端口与覆盖地址一一对应（系统数据做绑定），薄覆盖模式二级分光端口与覆盖地址不能一一对应，增加一栏“实际用户”由装机人员按照实际装机地址填写。

7、提供全程路由的通道信息表。

8、交资源中心的竣工资料中必须附有相关部门、人员验收确认签字的《线路工程竣工资料附表》、《xxxxxxxxFTTH工程初验表》,其中《xxxxxxxxFTTH工程初验表》中“小区名称”一栏详细填写该工程包含所有小区名称，手写无效；《线路工程竣工资料附表》中列出单项工程明细，并逐项进行资源录入验收签字。

（九）、标签、喷码规范：

1、主干——红色标签，配线——黄色标签，粘贴在距离尾纤根部2-4cm处，要求所有标签粘贴方向一致；

2、光网设施喷码——蓝色，要求喷码清晰、整齐、美观，与图纸资料、资源系统录入数据中编码一致。
