(完整版)出水堰设计规范
出水堰设计规范
一、出水堰类型
常见的出水堰类型有三种：三角堰、梯形堰、矩形堰。
其中的三角堰直角三角堰和锐角三角堰两种，矩形堰又分为不淹没式矩形堰和淹没式矩形堰。本规范重点介绍污水中常见的三角堰、梯形堰。
二、三角堰
2.1基本构造
三角形出水堰简称三角堰，主要由堰板和堰口两部分组成。
常见类型为 90°三角形出水堰，即直角三角堰，其断面见图1。
图 1：直角三角堰局部断面图
图中各符号的意义如下：
a:堰口长度；
b:堰口间静距；
c:堰口端头预留长度；
d:堰口高度，其值等于 0.5a；
h:过堰水深；
H:堰板高度；
2.2计算公式
2.2.1单个堰口过堰流量计算公式
（1）当 h=0.021~0.200m时，单个堰口过堰流量计算公式如下：
2.5 3
q=1.4h（m /s）
式中各符号的如下：
3
q:过堰流量（ m /s）；
h:过堰水深（ m）；
（2）当 h=0.301~0.350m时，单个堰口过堰流量计算公式如下：
2.47 3
q=1.343h（m /s）
式中各符号的如下：
3
q:过堰流量（ m /s）；
h:过堰水深（ m）；
当 h=0.021~0.300m时，q采用以上两个计算公式的平均值。
以上两个计算公式的适用条件：
自由流非淹没薄壁堰（目前我公司的出水堰均满足此条件）；
直角三角堰。
2.2.2堰口数量
堰口数量 n的计算公式： n=Q/q（个）
式中各符号的如下：
3
q:过堰流量（ m /s）；
3
Q:设计流量（ m /s）；
n:堰口数量（个）；
计算出堰口数量后，需要确定堰口长度、堰口间静距、堰板高度，结合水池尺寸及出水堰布置位置确定出水堰个数，得到出水堰基本参数。
2.2.3校核出水堰
主要校核参数：堰上负荷。
堰上负荷计算公式：
、
q =0.5· Q/（h· n）（个）
式中各符号的意义如下：
、
q :堰上负荷（ L/(m· s)）；
、
计算时，应注意单位。对于初次沉淀池， q≤ 2.9 L/(m· s)；对于二次沉淀池≤ 1.7 L/(m· s)。
如果校核数据不满足上述要求，应调整参数、重复计算，直到满足工艺要求。
三、梯形堰
3.1基本构造
梯形堰适用于水量较大时，其结构尺寸较为固定，断面见图2。
图 2：梯形堰局部断面图
图中各符号的意义如下：
a:堰口长度；
b:堰口间静距；
c:堰口端头预留长度；
d:堰口高度；
e:堰槛宽度；
f:堰口过水面宽度；
h:过堰水深；
H:堰板高度；
3.2计算公式
3.2.1单个堰口过堰流量计算公式
梯形堰单个堰口过堰流量计算公式如下：
3/2 3
q=1.86eh（m /s）
式中各符号的如下：
3
q:过堰流量（ m /s）；
e:堰槛宽度 (m)；
h:过堰水深（ m）；
1.86：流量系数，当来水流速大于 0.3m/s时，应采用 1.9。
3.2.2堰口数量
堰口数量 n的计算公式：
n=Q/q（个）
式中各符号的如下：
3
q:过堰流量（ m /s）；
3
Q:设计流量（ m /s）；
n:堰口数量（个）；
计算出堰口数量后，需要确定堰口长度、堰口间静距、堰板高度，结合水池尺寸及出水堰布置位置确定出水堰个数，得到出水堰完整参数。
3.2.3校核出水堰
主要校核参数：堰上负荷。
堰上负荷计算公式：
、
q =Q/（f· n）（个）
式中各符号的如下：
、
q :堰上负荷（ L/(m· s)）；
计算时，应注意单位。对于梯形堰，其堰上负荷可达180 L/(m· s)。

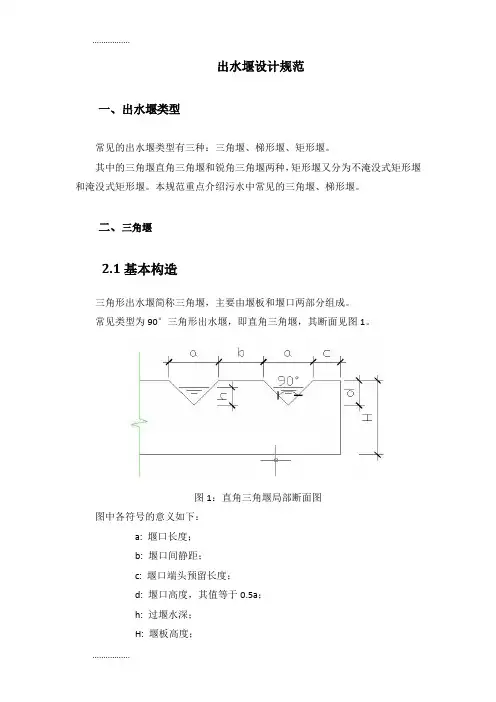

(整理)出水堰设计规范
出水堰设计规范 一、出水堰类型 常见的出水堰类型有三种：三角堰、梯形堰、矩形堰。 其中的三角堰直角三角堰和锐角三角堰两种，矩形堰又分为不淹没式矩形堰和淹没式矩形堰。本规范重点介绍污水中常见的三角堰、梯形堰。 二、三角堰 2.1基本构造 三角形出水堰简称三角堰，主要由堰板和堰口两部分组成。 常见类型为90°三角形出水堰，即直角三角堰，其断面见图1。 图1：直角三角堰局部断面图 图中各符号的意义如下： a: 堰口长度； b: 堰口间静距； c: 堰口端头预留长度； d: 堰口高度，其值等于0.5a； h: 过堰水深； H: 堰板高度；
2.2计算公式 2.2.1单个堰口过堰流量计算公式 （1）当h=0.021~0.200m时，单个堰口过堰流量计算公式如下： q=1.4h2.5（m3/s） 式中各符号的如下： q: 过堰流量（m3/s）； h: 过堰水深（m）； （2）当h=0.301~0.350m时，单个堰口过堰流量计算公式如下： q=1.343h2.47（m3/s） 式中各符号的如下： q:过堰流量（m3/s）； h: 过堰水深（m）； 当h=0.021~0.300m时，q采用以上两个计算公式的平均值。 以上两个计算公式的适用条件： ◆自由流非淹没薄壁堰（目前我公司的出水堰均满足此条件）； ◆直角三角堰。 2.2.2 堰口数量 堰口数量n的计算公式：n=Q/q（个） 式中各符号的如下： q:过堰流量（m3/s）； Q: 设计流量（m3/s）； n: 堰口数量（个）； 计算出堰口数量后，需要确定堰口长度、堰口间静距、堰板高度，结合水池尺寸及出水堰布置位置确定出水堰个数，得到出水堰基本参数。 2.2.3 校核出水堰 主要校核参数：堰上负荷。
量水堰

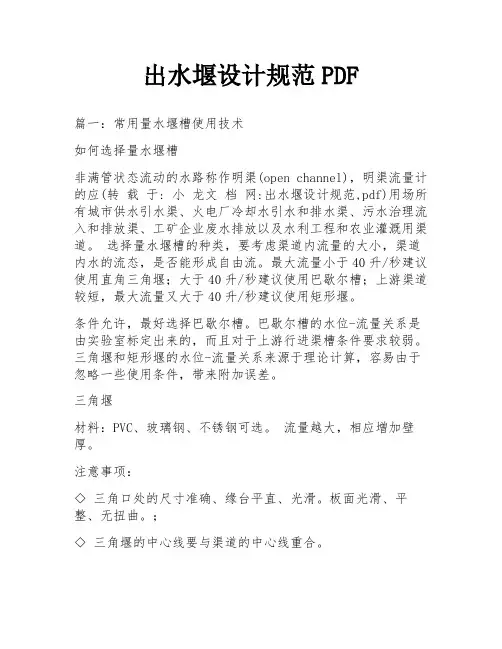

如何选择量水堰槽 非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。 选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。最大流量小于40升/秒建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。 条件允许，最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。 三角堰 材料：PVC、玻璃钢、不锈钢可选。流量越大，相应增加壁厚。 注意事项： ◇三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。； ◇三角堰的中心线要与渠道的中心线重合。 ◇ j为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。适应范围： ◇三角堰可按图1.1加工。注意：安装该直角三角堰的上游渠道宽是600mm，三角顶角与上游渠底的高度是250mm。 ◇如使用图1.1直角三角堰，可在明渠菜单“10堰槽种类”→“1直角三角堰”项选择“开启”，仪表内已有该堰板的水位-流量表，可根据水位值直接给给出流速。 最小流量0.0136升/秒，最大流量45.010升/秒（162吨/小时）
