如何解决立式气流粉碎机在使用过程中会出现的故障

【经欣粉体】立式气流粉碎机堵塞是气流粉碎机使用中常见的故障之一，可能有机具设计上存在的问题，但更多是由于使用操作不当造成的。立式气流粉碎机在使用的时候,在使用中可能会遇到的以下故障，那我们就来说一下遇到这几种故障该如何解决。

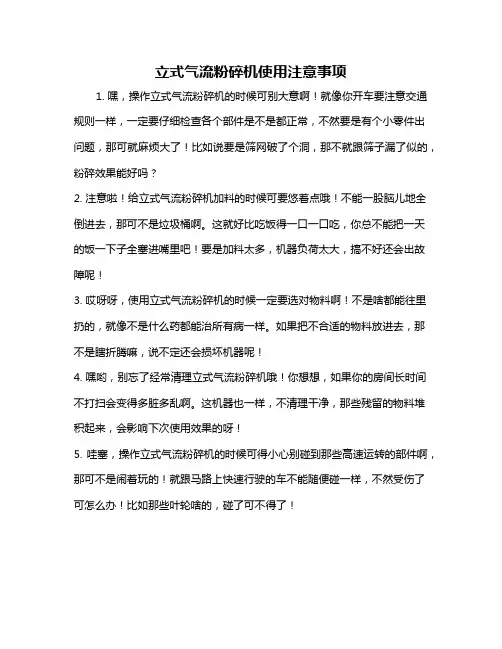

【如何解决立式气流粉碎机在使用过程中会出现的故障】

,在使用立式气流粉碎机的时候,转子出现的不同心的情况.遇到这样的情况,建议可以向左边或者向右边对电机的位置进行移动的处理.或者时在电机的底部增加一个垫子.主要的目的就是将电机的转子和粉碎机的转子进行调整,让它们处于同心的状态.

,立式气流粉碎机设备在工作的时候,粉碎室出现震动幅度比较大的情况.一般出现这个问题应该是机器的联轴器和转子的联接出现不同心导致的.当然也可能是因为转子内部出现了问题.此时可以先对联轴器和电机之间进行重新的联接,如果还是没用的话,就对转子内部的锤片进行查看,好是重新对水洗机安装锤片。

【立式气流粉碎机堵塞是使用中常见的故障之一】

（1）立式气流粉碎机锤片断、老化，筛网孔封闭、破烂，粉碎的物料含水量过高都会使粉碎机堵塞。应定期更新折断和严重老化的锤片，保持气流粉碎机良好的工作状态，并定期检查筛网，粉碎的物料

含水率应低于14％，这样既可提高生产效率，又使气流粉碎机不堵塞，增强气流粉碎机工作的可靠性。

（2）立式气流粉碎机出料管道不畅或堵塞进料过快，会使粉碎机风口堵塞；与输送设备匹配不当会造成出料管道风减弱或无风后堵死。查出故障后，应先清通送口变更不匹配的输送设备，调整进进料

量，使设备正常运行。

（3）立式气流粉碎机进料速度过快，负荷增大，造成堵塞。在进料过程中，要随时注意电流表指针

偏转角度大，如果超过额定电流，表明电机超载，长时间过载，会烧坏电机。出现这种情况应立即减小或关闭料门，也可以改变进料的方式，通过增加喂料器来控制进料量。喂料器有手动、自动两种，用户应根据实际情况选择合适的喂料器。由于粉碎机转速高、负荷大，并且负荷的波动性较强。所以，气流粉碎机工作时的电流一般控制在额定电流的85％左右。

【立式气流粉碎机如何提升它的粉碎效果】

有些时候我们的操作方式和设置的不同会使得粉碎机粉碎物品的效果不佳，不管是提高分机的转速还是设置参数，都打不到良好的效果，那么对于这种情况怎么办，下面经欣粉体就要给大家讲述下提升粉碎效果的方法。

提高进料速度，气流破碎原理主要是依靠高速气流使料粉与料粉、料粉与内壁之间的产生强碰撞而达到破碎的效果。如果进料太少就无法达到频繁强烈碰撞的目的，从而使力度无法降下来。另外如果风机风门太大导致内部负压太大也会使碰撞减少，反之正压大也不好。

如果上面的两种方式都不能是得粉碎机达到良好的粉碎效果，那就不妨清洗机器试试效果如何，也有可能是机器中的灰尘等影响了工作的效率和效果。
